BRUKSANVISNING AS-IC02-15000-2 AEG

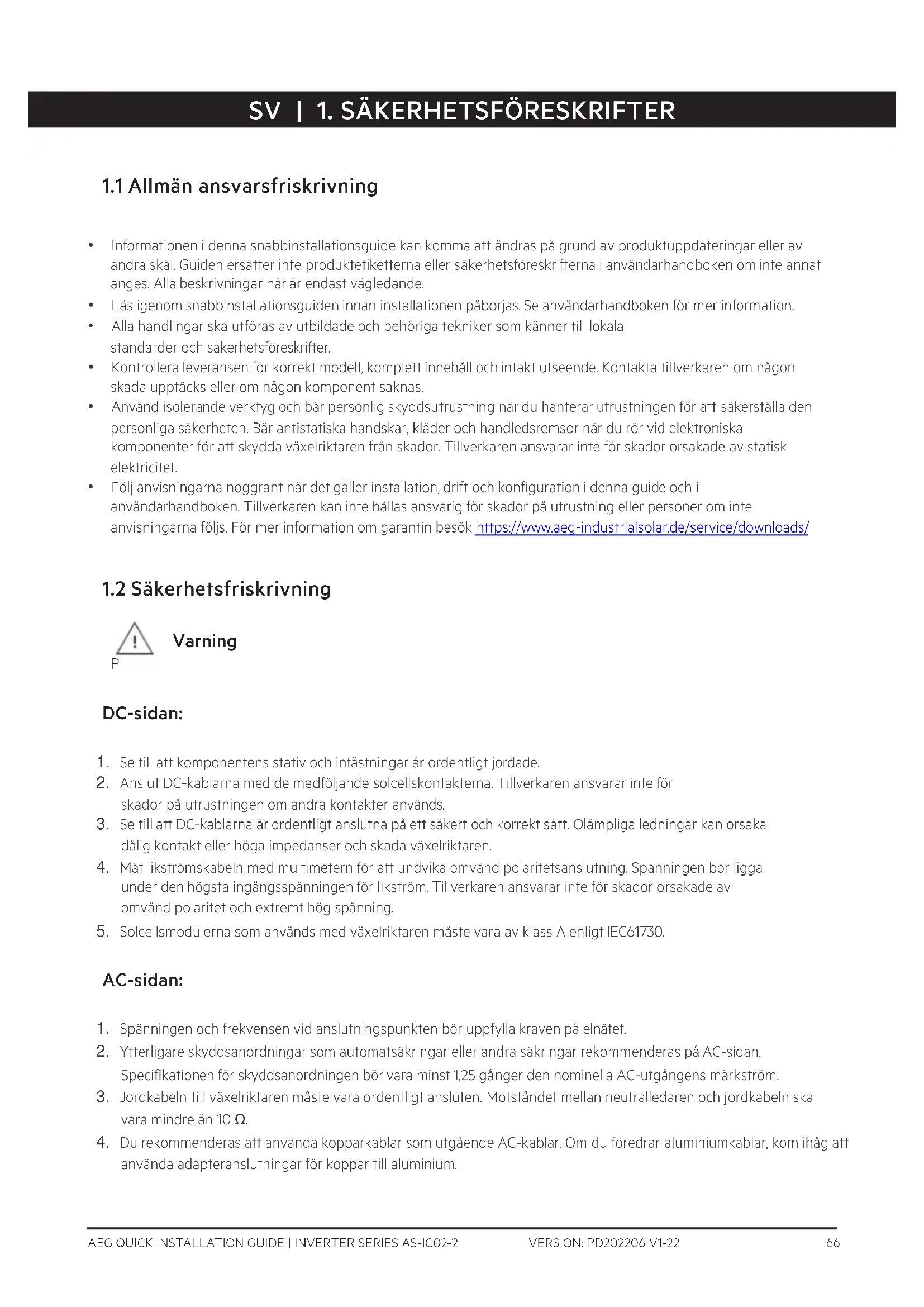

1.1 Allmän ansvarsfriskrivning

• Informationen i denna snabbinstallationsguide kan komma att ändras på grund av produktuppdateringar eller av andra skäl. Guiden ersätter inte produktetiketterna eller säkerhetsföreskrifterna i användarhandboken om inte annat anges. Alla beskrivningar här är endast vägledande.

• Läs igenom snabbinstallationsguiden innan installationen påbörjas. Se användarhandboken för mer information.

• Alla handlingar ska utföras av utbildade och behöriga tekniker som känner till lokala standarder och säkerhetsföreskrifter.

• Kontrollera leveransen för korrekt modell, komplett innehåll och intakt utseende. Kontakta tillverkaren om någon skada upptäcks eller om någon komponent saknas.

• Använd isolerande verktyg och bär personlig skyddsutrustning när du hanterar utrustningen för att säkerställa den personliga säkerheten. Bär antistatiska handskar, kläder och handledsremsor när du rör vid elektroniska komponenter för att skydda växelriktaren från skador. Tillverkaren ansvarar inte för skador orsakade av statisk elektricitet.

• Följ anvisningarna noggrant när det gäller installation, drift och konfiguration i denna guide och i användarhandboken. Tillverkaren kan inte hållas ansvarig för skador på utrustning eller personer om inte anvisningarna följs. För mer information om garantin besök https://www.aeg-industrialsolar.de/service/downloads/

1.2 Säkerhetsfriskrivning

1. Se till att komponentens stativ och infästningar är ordentligt jordade.

2. Anslut DC-kablarna med de medföljande solcellskontakterna. Tillverkaren ansvarar inte för

skador på utrustningen om andra kontakter används.

3. Se till att DC-kablarna är ordentligt anslutna på ett säkert och korrekt sätt. Olämpliga ledningar kan orsaka

dålig kontakt eller höga impedanser och skada växelriktaren.

4. Mät likströmskabeln med multimetern för att undvika omvänd polaritetsanslutning. Spänningen bör ligga

under den högsta ingångsspänningen för likström. Tillverkaren ansvarar inte för skador orsakade av omvänd polaritet och extremt hög spänning.

5. Solcellsmodulerna som används med växelriktaren måste vara av klass A enligt IEC61730.

1. Spänningen och frekvensen vid anslutningspunkten bör uppfylla kraven på elnätet.

2. Ytterligare skyddsanordningar som automatsäkringar eller andra säkringar rekommenderas på AC-sidan.

Specifikationen för skyddsanordningen bör vara minst 1,25 gånger den nominella AC-utgångens märkström.

3. Jordkabeln till växelriktaren måste vara ordentligt ansluten. Motståndet mellan neutralledaren och jordkabeln ska

vara mindre än 10 Ω.

4. Du rekommenderas att använda kopparkablar som utgående AC-kablar. Om du föredrar aluminiumkablar, kom ihåg att

använda adapteranslutningar för koppar till aluminium.AEG QUICK INSTALLATION GUIDE | INVERTER SERIES AS-IC02-2 VERSION: PD202206 V1-22 67

1. Applicera inte mekanisk belastning på plintarna, i annat fall kan dessa ta skada.

2. Alla etiketter och varningsmärken ska vara synliga efter installationen. Etiketterna på

enheten får inte klottras på, skadas eller täckas över.

3. Otillåten demontering eller modifiering kan skada utrustningen. En sådan skada täcks inte

4. Installera växelriktaren på avstånd från kraftiga magnetfält i syfte att undvika elektromagnetisk interferens. Om

radio- eller trådlös kommunikationsutrustning på under 30 MHz befinner sig i närheten av växelriktaren måste:

• växelriktaren installeras minst 30 m från den trådlösa utrustningen.

• ett EMI-lågpassfilter eller en ferritkärna med flera lindningar monteras på växelriktarens DC-ingångskabel eller AC-utgångskabel.

5. Varningsetiketterna på växelriktaren är följande.

LIVSFARLIG SPÄNNING. Koppla bort all inkommande ström och stäng av produkten innan du arbetar med den.

Fördröjd urladdning. Vänta 5 minuter efter att strömmen stängts av tills komponenterna är helt urladdade. Läs igenom guiden innan du arbetar med den här enheten.

Potentiella risker finns. Bär lämplig skyddsutrustning före varje åtgärd. Risk för hög temperatur. Rör inte produkten under drift för att undvika brännskador.

Jordningspunkt. Indikerar läget för anslutning av jordkabeln. CE-märkning Släng inte växelriktaren som hushållsavfall. Kassera produkten i enlighet med lokala lagar och förordningar, eller skicka tillbaka den till tillverkaren.

Produkten är ordentligt installerad på en ren plats som är välventilerad och lätt att använda.

Kablarna för skyddsjord, DC-ingång, AC-utgång och kommunikation är korrekt och säkert anslutna.

Buntbanden är intakta, korrekt dragna och jämnt fördelade.

Oanvända portar och plintar är förseglade.

Spänningen och frekvensen vid anslutningspunkten uppfyller kraven för anslutning av växelriktaren till elnätet.AEG QUICK INSTALLATION GUIDE | INVERTER SERIES AS-IC02-2 VERSION: PD202206 V1-22 68

1.4 EU-försäkran om överensstämmelse

Solar Solutions intygar härmed att växelriktaren med trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Radioutrustningsdirektivet 2014/53/EU (RED)

• Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)

• Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU

• Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH) Solar Solutions intygar härmed att växelriktaren utan trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Direktivet om elektromagnetisk kompatibilitet 2014/30/EU (EMC)

• Lågspänningsdirektivet för elektrisk utrustning 2014/35/EU (LVD)

• Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)

• Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU

• Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH) Du kan ladda ner en EU-försäkran om överensstämmelse på https://www.aeg-industrialsolar.de/service/downloads/.

Tänd = Wifi-nätet är anslutet och aktivt.

1 blink = Wifi-systemet återställs.

2 blink = Wifi-nätet inte anslutet till routern.

Blinkar = RS485 är ansluten

Släckt = Wifi är inte aktiv.

Tänd = Växelriktaren matar ström.

Släckt = Växelriktaren matar inte ström just nu.

Tänd = Ett fel inträffade.
