Marque	AEG
Modèle	AS-IC02-15000-2
Type de produit	Panneau solaire / Onduleur photovoltaïque
Puissance nominale	15000 W
Tension d'entrée DC maximale	1000 V
Tension de sortie AC	230 V / 400 V triphasé
Fréquence de sortie	50 Hz / 60 Hz
Plage de température de fonctionnement	-25 °C à +60 °C
Indice de protection	IP65
Poids	Environ 25 kg
Dimensions (L x l x h)	Environ 600 x 400 x 200 mm
Garantie	5 ans (selon fabricant)
Connectivité	Wi-Fi, RS485
Affichage	Indicateurs LED
Compatibilité modules PV	Classe A selon CEI 61730
Installation	Par technicien qualifié, respect des normes locales
Entretien	Nettoyage extérieur, vérification des connexions

FOIRE AUX QUESTIONS - AS-IC02-15000-2 AEG

Comment installer le panneau solaire AEG AS-IC02-15000-2 ?

L'installation doit être réalisée par un technicien qualifié respectant les normes locales. Avant toute opération, lisez le guide d'installation rapide et le manuel d'utilisation. Assurez-vous que les cadres et le support sont correctement mis à la terre. Utilisez des outils isolés et portez un équipement de protection individuelle.

Que faire si le voyant LED de panne est allumé ?

Le voyant En panne allumé indique une défaillance. Consultez le manuel d'utilisation pour identifier le code d'erreur. Coupez l'alimentation et attendez 5 minutes avant d'intervenir. Contactez un technicien qualifié si le problème persiste.

Quelle est la tension d'entrée DC maximale supportée ?

La tension d'entrée DC maximale est de 1000 V. Ne dépassez jamais cette valeur sous peine d'endommager l'onduleur. Mesurez toujours la tension avec un multimètre avant le raccordement.

Puis-je utiliser des câbles en aluminium pour la sortie AC ?

Il est recommandé d'utiliser des câbles en cuivre. Si vous utilisez des câbles en aluminium, vous devez ajouter des bornes adaptateurs cuivre/aluminium pour éviter la corrosion et assurer une bonne connexion.

Comment nettoyer l'onduleur ?

Nettoyez l'extérieur de l'onduleur avec un chiffon sec et doux. N'utilisez pas de produits chimiques. Assurez-vous que l'appareil est hors tension et déchargé (attendez 5 minutes) avant tout nettoyage. Vérifiez régulièrement les connexions et les câbles.

Que faire en cas de panne ?

Si le voyant En panne s'allume, vérifiez les connexions et les protections. Consultez le manuel pour les codes d'erreur. Si nécessaire, contactez le service après-vente AEG. Ne tentez pas de réparer vous-même, car toute modification annule la garantie.

Est-il nécessaire de mettre l'onduleur à la terre ?

Oui, la mise à la terre est obligatoire. Le câble de protection PE doit être correctement connecté. La résistance entre le fil neutre et la terre doit être inférieure à 10 Ω.

Quelle est la durée de vie typique de l'onduleur ?

La durée de vie est généralement de 10 à 15 ans selon les conditions d'utilisation et d'entretien. Une installation correcte et un environnement propre prolongent la durée de vie.

Puis-je connecter plusieurs modules photovoltaïques en série ?

Oui, mais la tension totale des modules ne doit pas dépasser la tension d'entrée DC maximale de 1000 V. Les modules doivent être conformes à la classe A selon la norme CEI 61730.

Où télécharger la notice d'utilisation complète ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com ou sur le site officiel d'AEG Industrial Solar : https://www.aeg-industrialsolar.de/service/downloads/.

MODE D'EMPLOI AS-IC02-15000-2 AEG

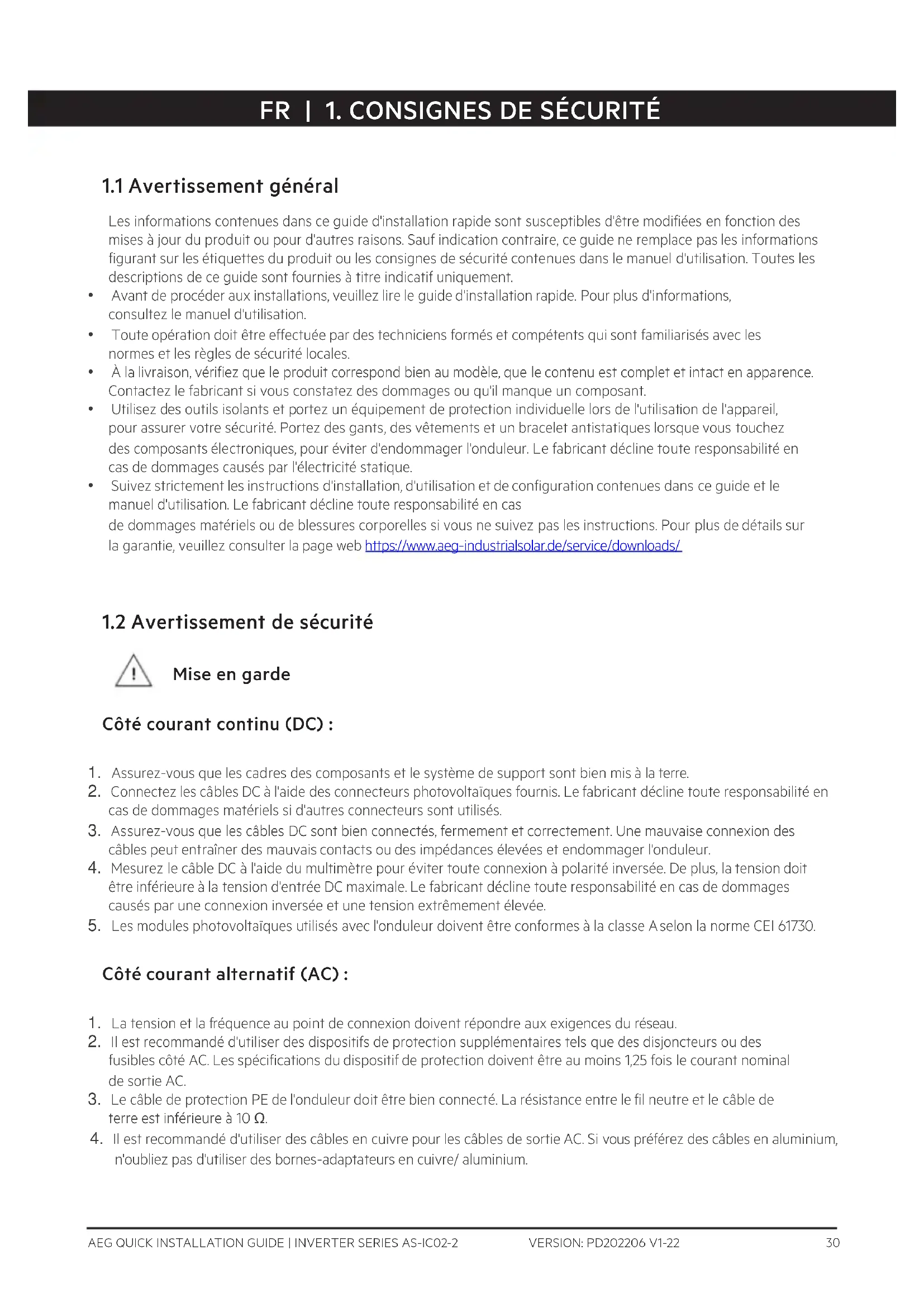

1.1 Avertissement général

Les informations contenues dans ce guide d'installation rapide sont susceptibles d'être modifiées en fonction des mises à jour du produit ou pour d'autres raisons. Sauf indication contraire, ce guide ne remplace pas les informations figurant sur les étiquettes du produit ou les consignes de sécurité contenues dans le manuel d'utilisation. Toutes les descriptions de ce guide sont fournies à titre indicatif uniquement.

• Avant de procéder aux installations, veuillez lire le guide d'installation rapide. Pour plus d'informations, consultez le manuel d'utilisation.
• Toute opération doit être effectuée par des techniciens formés et compétents qui sont familiarisés avec les normes et les règles de sécurité locales.
• À la livraison, vérifiez que le produit correspond bien au modèle, que le contenu est complet et intact en apparence. Contactez le fabricant si vous constatez des dommages ou qu'il manque un composant.
• Utilisez des outils isolants et portez un équipement de protection individuelle lors de l'utilisation de l'appareil, pour assurer votre sécurité. Portez des gants, des vêtements et un bracelet antistatiques lorsque vous touchez des composants électroniques, pour éviter d'endommager l'onduleur. Le fabricant décline toute responsabilité en cas de dommages causés par l'électricité statique.
• Suivez strictement les instructions d'installation, d'utilisation et de configuration contenues dans ce guide et le manuel d'utilisation. Le fabricant décline toute responsabilité en cas de dommages matériels ou de blessures corporelles si vous ne suivez pas les instructions. Pour plus de détails sur la garantie, veuillez consulter la page web https://www.aeg-industrialsolar.de/service/downloads/

1.2 Avertissement de sécurité

Mise en garde

Côté courant continu (DC) :

1. Assurez-vous que les cadres des composants et le système de support sont bien mis à la terre.
2. Connectez les câbles DC à l'aide des connecteurs photovoltaïques fournis. Le fabricant décline toute responsabilité en cas de dommages matériels si d'autres connecteurs sont utilisés.
3. Assurez-vous que les câbles DC sont bien connectés, fermement et correctement. Une mauvaise connexion des câbles peut entraîner des mauvais contacts ou des impédances élevées et endommager l'onduleur.
4. Mesurez le câble DC à l'aide du multimètre pour éviter toute connexion à polarité inversée. De plus, la tension doit être inférieure à la tension d'entrée DC maximale. Le fabricant décline toute responsabilité en cas de dommages causés par une connexion inversée et une tension extrêmement élevée.
5. Les modules photovoltaïques utilisés avec l'onduleur doivent être conformes à la classe A selon la norme CEI 61730.

Côté courant alternatif (AC) :

1. La tension et la fréquence au point de connexion doivent répondre aux exigences du réseau.
2. Il est recommandé d'utiliser des dispositifs de protection supplémentaires tels que des disjoncteurs ou des fusibles côté AC. Les spécifications du dispositif de protection doivent être au moins 1,25 fois le courant nominal de sortie AC.
3. Le câble de protection PE de l'onduleur doit être bien connecté. La résistance entre le fil neutre et le câble de terre est inférieure à 10 Ω.
4. Il est recommandé d'utiliser des câbles en cuivre pour les câbles de sortie AC. Si vous préférez des câbles en aluminium, n'oubliez pas d'utiliser des bornes-adaptateurs en cuivre/ aluminium.

Produit :

1. N'appliquez pas de charge mécanique sur les bornes, cela risquerait de les endommager.
2. Toutes les étiquettes et marques d'avertissement doivent être visibles après l'installation. Ne griffonnez pas, n'endommagez pas et ne recouvrez pas les étiquettes apposées sur l'appareil.
3. Tout démontage ou modification non autorisé(e) peut endommager l'équipement, et dans ce cas, les dommages ne sont pas couverts par la garantie.
4. Installer l'onduleur à distance de tout champ magnétique puissant pour éviter les interférences électromagnétiques. Si un équipement de communication radio ou sans fil de moins de 30 MHz se trouve à proximité de l'onduleur, il faut :

• Installer l'onduleur à au moins 30 m de l'équipement sans fil.
- Ajouter un filtre EMI passe-bas ou un noyau de ferrite à plusieurs enroulements au câble d'entrée CC ou au câble de sortie CA de l'onduleur.

Les étiquettes d'avertissement apposées sur l'onduleur sont les suivantes.

	RISQUE DE HAUTE TENSION. Coupez l'alimentation électrique et mettez l'équipement hors tension avant detravailler dessus.		Décharge retardée. Attendez 5 minutes après la mise hors tension jusqu'à ce que les composants soient complètement déchargés.
	Lisez le guide avant de travailler sur cet appareil.		Il existe des risques potentiels. Portez un EPI approprié avant toute intervention.
	Risque de température élevée. Ne touchez pas l'appareil lorsqu'il est en fonctionnement, vous risqueriez de vous brûler.		Point de mise à la terre. Indique la position pour la connexion du câble de protection PE.
	Marquage CE		Ne jetez pas l'onduleur avec les ordures ménagères. Jetez le produit conformément aux lois et réglementations locales, ou renvoyez-le au fabricant.

1.3 Vérification avant la mise sous tension

N°		Élément à vérifier
1	☐	L'équipement est bien installé dans un endroit propre, bien ventilé qui facilite son utilisation.
2	☐	Les câbles PE, d'entrée DC, de sortie AC et de communication sont correctement connectés de sorte à assurer la sécurité.
3	☐	Les attaches de câble sont intactes, correctement et uniformément distribuées.
4	☐	Les ports et terminaux inutilisés sont scellés.
5	☐	La tension et la fréquence au point de connexion répondent aux exigences du réseau.

1.4 Déclaration de conformité UE

Solar Solutions déclare par la présente que l'onduleur avec modules de communication sans fil vendu sur le marché européen répond aux exigences des directives suivantes :

• Directive 2014/53/UE relative aux équipements radioélectriques (Directive RED)
- Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses (RoHS)
• Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques
- Règlement (CE) N° 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)

Solar Solutions déclare par la présente que l'onduleur sans modules de communication sans fil vendu sur le marché européen répond aux exigences des directives suivantes :

• Directive 2014/30/UE relative à la compatibilité électromagnétique (CEM)
• Directive 2014/35/UE relative aux appareils électriques fonctionnant à basse tension (Directive basse tension)
- Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses (RoHS)
• Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques
- Règlement (CE) N° 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)

Vous pouvez télécharger la déclaration de conformité UE sur le site https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicateurs LED

Indicateur	État	Description
Alimentation		ALLUMÉ = Le Wi-Fi est connecté/activé.
		1 CLIGNOTEMENT = Réinitialisation du système Wi-Fi.
		2 CLIGNOTEMENTS = Wi-Fi non connecté au routeur.
		4 CLIGNOTEMENTS = Problème de serveur Wi-Fi
		CLIGNOTEMENT = RS485 connecté.
		ÉTEINT = Le Wi-Fi n'est pas activé.
En fonctionnement		ALLUMÉ = L'onduleur fournit de l'énergie.
		ÉTEINT = L'onduleur ne fournit pas d'énergie pour le moment.
[c5w8]En panne		ALLUMÉ = Une panne s'est produite.
