AS-IC02-15000-2 - Päikesepaneel AEG - Tasuta kasutusjuhend

Mark	AEG
Mudel	AS-IC02-15000-2
Toote tüüp	Päikesepaneel / Fotogalvaaniline inverter
Nimivõimsus	15000 W
Maksimaalne alalisvoolu (DC) sisendpinge	1000 V
Vahelduvvoolu (AC) väljundpinge	230 V / 400 V kolmefaasiline
Väljundsagedus	50 Hz / 60 Hz
Töötemperatuuri vahemik	-25 °C kuni +60 °C
Kaitseaste	IP65
Kaal	Umbes 25 kg
Mõõtmed (P x L x K)	Umbes 600 x 400 x 200 mm
Garantii	5 aastat (vastavalt tootjale)
Ühenduvus	Wi-Fi, RS485
Kuva	LED-indikaatorid
PV-moodulite ühilduvus	A-klass vastavalt IEC 61730-le
Paigaldus	Kvalifitseeritud tehniku poolt, järgides kohalikke norme
Hooldus	Välispinna puhastus, ühenduste kontroll

Korduma kippuvad küsimused - AS-IC02-15000-2 AEG

Kuidas paigaldada AEG AS-IC02-15000-2 päikesepaneeli?

Paigaldus peab toimuma kvalifitseeritud tehniku poolt, järgides kohalikke norme. Enne mistahes toimingut lugege kiirpaigaldusjuhendit ja kasutusjuhendit. Veenduge, et raamid ja tugi on korralikult maandatud. Kasutage isoleeritud tööriistu ja kandke isikukaitsevahendeid.

Mida teha, kui rikke LED-tuli põleb?

Rikke tuli põleb, mis viitab rikkele. Vaadake kasutusjuhendist veakoodi tuvastamiseks. Lülitage toide välja ja oodake 5 minutit enne sekkumist. Võtke ühendust kvalifitseeritud tehnikuga, kui probleem püsib.

Mis on maksimaalne lubatud alalisvoolu (DC) sisendpinge?

Maksimaalne alalisvoolu sisendpinge on 1000 V. Ärge kunagi ületage seda väärtust, vastasel juhul võite inverterit kahjustada. Mõõtke alati pinget multimeetriga enne ühendamist.

Kas ma saan kasutada alumiiniumkaableid vahelduvvoolu väljundi jaoks?

Soovitatav on kasutada vaskkaableid. Kui kasutate alumiiniumkaableid, peate lisama vask-alumiinium adapterklemmid, et vältida korrosiooni ja tagada hea ühendus.

Kuidas puhastada inverterit?

Puhastage inverteri välispinda kuiva ja pehme lapiga. Ärge kasutage kemikaale. Veenduge, et seade on pingest välja lülitatud ja tühjendatud (oodake 5 minutit) enne puhastamist. Kontrollige regulaarselt ühendusi ja kaableid.

Mida teha rikke korral?

Kui rikke tuli süttib, kontrollige ühendusi ja kaitsmeid. Vaadake kasutusjuhendist veakoode. Vajadusel võtke ühendust AEG müügijärgse teenindusega. Ärge proovige ise parandada, sest igasugune muudatus tühistab garantii.

Kas inverterit on vaja maandada?

Jah, maandamine on kohustuslik. Kaitsemaandusjuhe PE peab olema korralikult ühendatud. Neutraaljuhtme ja maanduse vaheline takistus peab olema väiksem kui 10 Ω.

Mis on inverteri tüüpiline eluiga?

Eluiga on tavaliselt 10–15 aastat sõltuvalt kasutustingimustest ja hooldusest. Õige paigaldus ja puhas keskkond pikendavad eluiga.

Kas ma saan ühendada mitu fotogalvaanilist moodulit järjestikku?

Jah, kuid moodulite kogupinge ei tohi ületada maksimaalset alalisvoolu sisendpinget 1000 V. Moodulid peavad vastama klassile A vastavalt standardile IEC 61730.

Kust saab alla laadida täieliku kasutusjuhendi?

Saate juhendi PDF-vormingus alla laadida saidilt notice-facile.com või AEG Industrial Solari ametlikult veebisaidilt: https://www.aeg-industrialsolar.de/service/downloads/.

KASUTUSJUHEND AS-IC02-15000-2 AEG

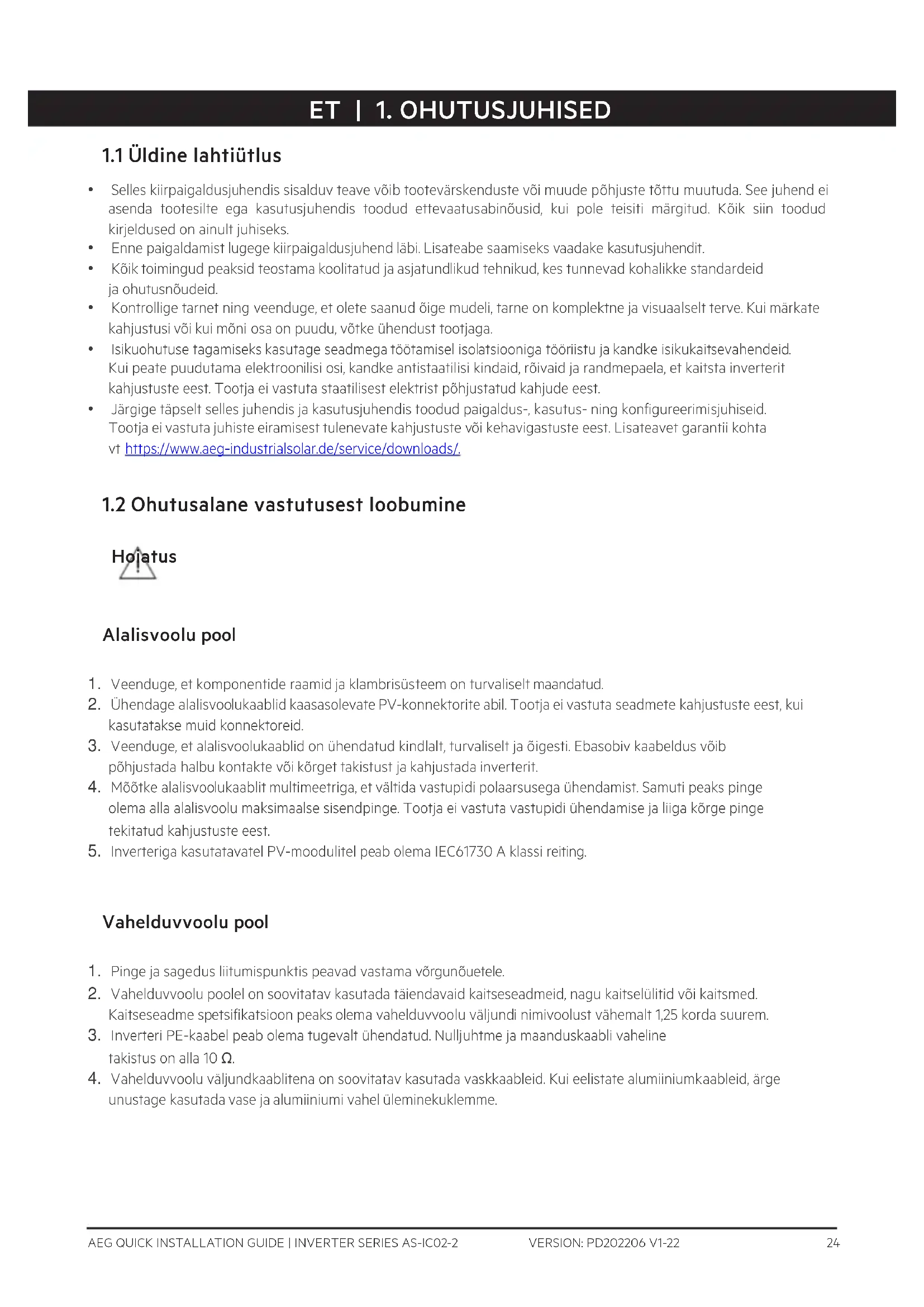

1.1 Üldine lahtiütlus

• Selles kiirpaigaldusjuhendis sisalduv teave võib tootevärskenduste või muude põhjuste tõttu muutuda. See juhend ei asenda tootesilte ega kasutusjuhendis toodud ettevaatusabinõusid, kui pole teisiti märgitud. Kõik siin toodud kirjeldused on ainult juhiseks.
• Enne paigaldamist lugege kiirpaigaldusjuhend läbi. Lisateabe saamiseks vaadake kasutusjuhendit.
• Köik toimingud peaksid teostama koolitatud ja asjatundlikud tehnikud, kes tunnevad kohalikke standardeid ja ohutusnõudeid.
• Kontrollige tarnet ning veenduge, et olete saanud õige mudeli, tarne on komplektne ja visuaalselt terve. Kui märkate kahjustusi või kui mõni osa on puudu, võtke ühendust tootjaga.
• Isikuohutuse tagamiseks kasutage seadmega töötamisel isolatsiooniga tööriistu ja kandke isikukaitsevahendeid. Kui peate puudutama elektroonilisi osi, kandke antistaatilisi kindaid, röivaid ja randmepaela, et kaitsta inverterit kahjustuste eest. Tootja ei vastuta staatilisest elektrist pöhjustatud kahjude eest.
• Järgige täpselt selles juhendis ja kasutusjuhendis toodud paigaldus-, kasutus- ning konfigureerimisjuhiseid. Tootja ei vastuta juhiste eiramisest tulenevate kahjustuste või kehavigastuste eest. Lisateavet garantii kohta vt https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Ohutusalane vastutusest loobumine

Alalisvoolu pool

1. Veenduge, et komponentide raamid ja klambrisüsteem on turvaliselt maandatud.
2. Ühendage alalisvoolukaablid kaasasolevate PV-konnektorite abil. Tootja ei vastuta seadmete kahjustuste eest, kui kasutatakse muid konnektoreid.
3. Veenduge, et alalisvoolukaablid on ühendatud kindlalt, turvaliselt ja õigesti. Ebasobiv kaabeldus võib põhjustada halbu kontakte või kõrget takistust ja kahjustada inverterit.
4. Möõtke alalisvoolukaablit multimeetriga, et vältida vastupidi polaarsusega ühendamist. Samuti peaks pinge olema alla alalisvoolu maksimaalse sisendpinge. Tootja ei vastuta vastupidi ühendamise ja liiga kõrge pinge tekitatud kahjustuste eest.
5. Inverteriga kasutatavatel PV-moodulitel peab olema IEC61730 A klassi reiting.

Vahelduvvoolu pool

1. Pinge ja sagedus liitumispunktis peavad vastama võrgunõuetele.
2. Vahelduvvoolu poolel on soovitatav kasutada täiendavaid kaitseseadmeid, nagu kaitselülitid või kaitsmed. Kaitseseadme spetsifikatsioon peaks olema vahelduvvoolu väljundi nimivoolust vähemalt 1,25 korda suurem.
3. Inverteri PE-kaabel peab olema tugevalt ühendatud. Nulljuhtme ja maanduskaabli vaheline takistus on alla 10 Ω.
4. Vahelduvvoolu väljundkaablitena on soovitatav kasutada vaskkaableid. Kui eelistate alumiiniumkaableid, ärge unustage kasutada vase ja alumiiniumi vahel üleminekuklemme.

Toode:

1. Ärge rakendage klemmidele mehaanilist koormust, vastasel juhul võivad klemmid kahjustuda.
2. Köik sildid ja hoiatusmärgid peavad pärast paigaldamist olema nähtavad. Ärge sodige, kahjustage ega katke seadmel ühtegi silti.
3. Omavoliline lahtivõtmine või muutmine võib seadet kahjustada. Selline kahjustus ei kuulu garantii alla.
4. Elektromagnetiliste häirete vältimiseks installige inverter tugevast magnetväljast eemale. Kui inverteri läheduses leidub raadio- või juhtmevaba side varustust, mille sagedus on alla 30 MHz, siis tuleb teil:

• Installida inverter vähemalt 30 m kaugusele juhtmevabast varustusest.

- Lisada inverteri alalisvoolu (DC) sisendkaablile või vahelduvvoolu (AC) väljundkaablile madalsageduslik EMI filter või mitme mähisega ferriitsüdamik.

1. Inverteril on järgmised hoiatussildid.

	KÖRGEPINGEOHT. Enne töö alustamist seadmel lülitage see välja ja lahutage vooluvõrgust.		Viivitusega tühjakslaadimine. Pärast väljalülitamist oodake viis minutit, kuni komponendid on täielikult tühjaks laadinud.
	Enne töö alustamist selle seadmega lugege juhend läbi.		Võimalikud riskid on olemas. Enne mistahes tööde alustamist võtke kasutusele sobivad isikukaitsevahendid.
	Körge temperatuuri oht. Põletustraumade vältimiseks ärge puudutage töötavat toodet.		Maanduspunkt. Näitab PE-kaabli ühendamise kohta.
	CE-märgis		Ärge visake inverterit olmejäätmete hulka. Kõrvaldage toode kasutuselt vastavalt kohalikele seadustele ja määrustele või saatke see tagasi tootjale.

1.3 Kontrolltoimingud enne sisselülitamist

Nr.		Kontrolltoiming
1		Toode on paigaldatud tugevalt puhtasse, hästi ventileeritavasse ja hölpsasti kasutatavasse kohta.
2		PE, alalisvoolu sisend, vahelduvvoolu väljund ja sidekaablid on õigesti ja tugevalt ühendatud.
3		Kaablikinnitused on terved, korralikult ja ühtlaselt joondatud.
4		Kasutamata pordid ja klemmid on kaetud.
5		Liitumispunkti pinge ja sagedus vastavad inverteri võrgunõuetele.

1.4 ELi vastavusdeklaratsioon

Solar Solutions deklareerib käesolevaga, et juhtmevabade sidemoodulitega inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Raadioseadmete direktiiv 2014/53/EL (RED)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)

Solar Solutions deklareerib käesolevaga, et ilma juhtmevabade sidemooduliteta inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Elektromagnetilise ühilduvuse direktiiv 2014/30/EL (EMC)
• Elektriseadmete madalpinge direktiiv 2014/35/EL (LVD)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH) ELi vastavusdeklaratsiooni saate alla laadida aadressilt https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-märgutuled

Märgutuli	∅lek	Kirjeldus
Toide		SEES = Wi-Fi ühendatud / aktiivne.
		VILGUB 1 = Wi-Fi süsteem lähtestub.
		VILGUB 2 = Wi-Fi ei ole ruuteriga ühendatud.
		VILGUB 4 = Wi-Fi serveri probleem
		VILGUB = RS485 on ühendatud.
		VÄLJAS = Wi-Fi ei ole aktiivne.
Töötamine		SEES = inverter annab toidet.
		VÄLJAS = inverter ei anna hetkel toidet.
Häre		SEES = ilmnes törge.
