AS-IC02-15000-2 - Panou solar AEG - Manual de utilizare gratuit

Marcă	AEG
Model	AS-IC02-15000-2
Tip produs	Panou solar / Invertor fotovoltaic
Putere nominală	15000 W
Tensiune maximă de intrare DC	1000 V
Tensiune de ieșire AC	230 V / 400 V trifazat
Frecvență de ieșire	50 Hz / 60 Hz
Domeniu de temperatură de funcționare	-25 °C la +60 °C
Grad de protecție	IP65
Greutate	Aproximativ 25 kg
Dimensiuni (L x l x h)	Aproximativ 600 x 400 x 200 mm
Garanție	5 ani (conform producător)
Conectivitate	Wi-Fi, RS485
Afișaj	Indicatoare LED
Compatibilitate module PV	Clasa A conform IEC 61730
Instalare	De către un tehnician calificat, respectarea normelor locale
Întreținere	Curățare exterioară, verificarea conexiunilor

Întrebări frecvente - AS-IC02-15000-2 AEG

Cum se instalează panoul solar AEG AS-IC02-15000-2 ?

Instalarea trebuie realizată de un tehnician calificat care respectă normele locale. Înainte de orice operațiune, citiți ghidul de instalare rapidă și manualul de utilizare. Asigurați-vă că ramele și suportul sunt corect împământate. Utilizați unelte izolate și purtați echipament de protecție individuală.

Ce trebuie să fac dacă indicatorul LED de defecțiune este aprins ?

Indicatorul Defecțiune aprins indică o defecțiune. Consultați manualul de utilizare pentru a identifica codul de eroare. Opriți alimentarea și așteptați 5 minute înainte de a interveni. Contactați un tehnician calificat dacă problema persistă.

Care este tensiunea maximă de intrare DC suportată ?

Tensiunea maximă de intrare DC este de 1000 V. Nu depășiți niciodată această valoare, altfel veți deteriora invertorul. Măsurați întotdeauna tensiunea cu un multimetru înainte de conectare.

Pot folosi cabluri din aluminiu pentru ieșirea AC ?

Se recomandă utilizarea cablurilor din cupru. Dacă folosiți cabluri din aluminiu, trebuie să adăugați borne adaptoare cupru/aluminiu pentru a evita coroziunea și a asigura o conexiune bună.

Cum se curăță invertorul ?

Curățați exteriorul invertorului cu o cârpă uscată și moale. Nu utilizați produse chimice. Asigurați-vă că aparatul este fără tensiune și descărcat (așteptați 5 minute) înainte de orice curățare. Verificați regulat conexiunile și cablurile.

Ce trebuie să fac în caz de defecțiune ?

Dacă indicatorul Defecțiune se aprinde, verificați conexiunile și protecțiile. Consultați manualul pentru codurile de eroare. Dacă este necesar, contactați serviciul post-vânzare AEG. Nu încercați să reparați singur, deoarece orice modificare anulează garanția.

Este necesară împământarea invertorului ?

Da, împământarea este obligatorie. Cablul de protecție PE trebuie conectat corect. Rezistența dintre firul neutru și pământ trebuie să fie mai mică de 10 Ω.

Care este durata de viață tipică a invertorului ?

Durata de viață este, în general, de 10 până la 15 ani în funcție de condițiile de utilizare și întreținere. O instalare corectă și un mediu curat prelungesc durata de viață.

Pot conecta mai multe module fotovoltaice în serie ?

Da, dar tensiunea totală a modulelor nu trebuie să depășească tensiunea maximă de intrare DC de 1000 V. Modulele trebuie să fie conforme cu clasa A conform standardului IEC 61730.

De unde pot descărca manualul complet de utilizare ?

Puteți descărca manualul în format PDF de pe site-ul notice-facile.com sau de pe site-ul oficial AEG Industrial Solar: https://www.aeg-industrialsolar.de/service/downloads/.

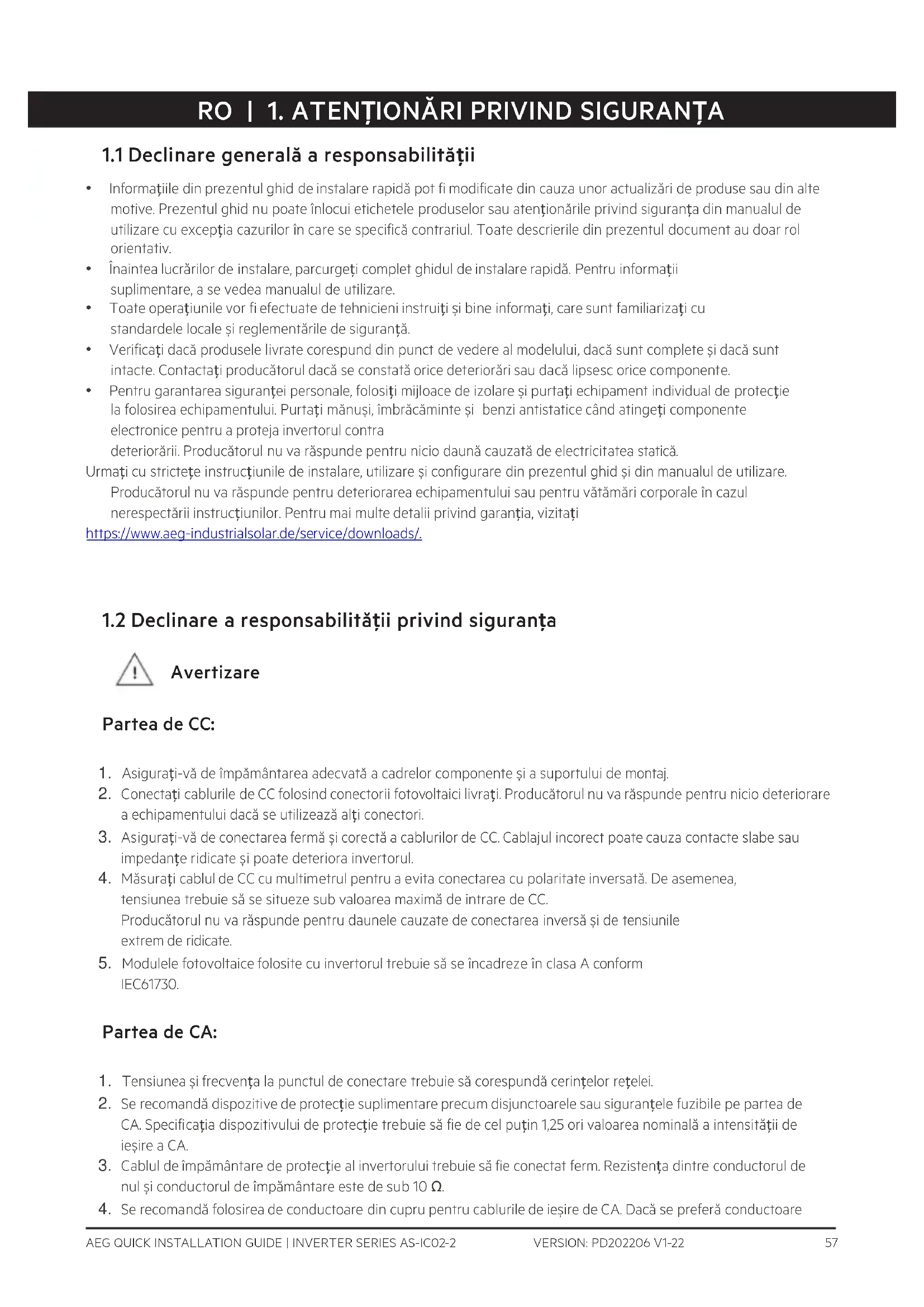

MANUAL DE UTILIZARE AS-IC02-15000-2 AEG

1.1 Declinare generală a responsabilității

• Informațiile din prezentul ghid de instalare rapidă pot fi modificate din cauza unor actualizări de produse sau din alte motive. Prezentul ghid nu poate înlocui etichetele produselor sau atenționările privind siguranța din manualul de utilizare cu excepția cazurilor în care se specifică contrariul. Toate descrierile din prezentul document au doar rol orientativ.
• Înaintea lucrărilor de instalare, parcurgeți complet ghidul de instalare rapidă. Pentru informații suplimentare, a se vedea manualul de utilizare.
• Toate operațiunile vor fi efectuate de tehnicieni instruiti și bine informați, care sunt familiarizați cu standardele locale și reglementările de siguranță.
• Verificați dacă produsele livrate corespund din punct de vedere al modelului, dacă sunt complete și dacă sunt intacte. Contactați producătorul dacă se constată orice deteriorări sau dacă lipsesc orice componente.
• Pentru garantarea siguranței personale, folosiți mijloace de izolare și purtați echipament individual de protecție la folosirea echipamentului. Purtați mănuși, îmbrăcăminte și benzi antistatice când atingeți componente electronice pentru a proteja invertorul contra deteriorării. Producătorul nu va răspunde pentru nicio daună cauzată de electricitatea statică.
  Urmati cu strictete instructiunile de instalare, utilizare și configurare din prezentul ghid și din manualul de utilizare.
  Producătorul nu va răspunde pentru deteriorarea echipamentului sau pentru vătămări corporale în cazul nerespectării instructiunilor. Pentru mai multe detalii privind garanția, vizitati
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Declinare a responsabilității privind siguranța

Avertizare

Partea de CC:

1. Asigurați-vă de împământarea adecvată a cadrelor componente și a suportului de montaj.
2. Conectați cablurile de CC folosind conectorii fotovoltaici livrați. Producătorul nu va răspunde pentru nicio deteriorare a echipamentului dacă se utilizează alti conectori.
3. Asigurați-vă de conectarea fermă și corectă a cablurilor de CC. Cablajul incorrect poate cauza contacte slabe sau impedanțe ridicate și poate deteriora invertorul.
4. Măsurăți cablul de CC cu multimetrul pentru a evita conectarea cu polaritate inversată. De asemenea, tensiunea trebuie să se situeze sub valoarea maximă de intrare de CC.
   Producătorul nu va răspunde pentru daunele cauzate de conectarea inversă și de tensiunile extrem de ridicate.
5. Modulele fotovoltaice folosite cu invertorul trebuie să se încadreze în clasa A conform IEC61730.

Partea de CA:

1. Tensiunea și frecvența la punctul de conectare trebuie să corespundă cerințelor rețelei.
2. Se recomandă dispositive de protectie suplimentare precum disjunctoarele sau siguranțele fuzibile pe partea de CA. Specificația dispositivului de protectie trebuie să fie de cel puțin 1,25 ori valoarea nominală a intensității de ieșire a CA.
3. Cablul de împământare de protectie al invertorului trebuie să fie conectat ferm. Rezistența dintre conductorul de nul și conductorul de împământare este de sub 10 Ω.
4. Se recomandă folosirea de conductoare din cupru pentru cablurile de ieşire de CA. Dacă se preferă conductoare

Produs:

1. Pentru a evita deteriorarea bornelor, nu aplicați sarcini mecanice asupra acestora.
2. Toate etichetele și marcajele de avertizare trebuie să fie vizibile după instalare. Nu zgâriati, nu deteriorați și nu acoperiți nicio etichetă de pe dispozitiv.
3. Dezasamblarea sau modificarea neautorizată poate cauza deteriorarea echipamentului care nu este acoperită de garanție.
4. Instalați invertorul la distanță de câmpul magnetic puternic, pentru a evita interferențele electromagnetice. Dacă în apropierea invertorului există vreun echipament de comunicație radio sau wireless sub 30 MHz, trebuie să:
5. Instalati invertorul la o distanță de cel puțin 30 m față de echipamentul wireless.

6. Să adăugați un filtru IEM trece-jos sau un miez de ferită cu înfășurare multiplă la cablul de intrare de c.c. sau cablul de iesire de c.a. al invertorului.

7. Etichetele de avertizare de pe invertor sunt după cum urmează.

	PERICOL DE ÎNALTĂ TENSIUNE.Deconectați orice sursă de alimentare electrică și opritți produsul înainte de a lucra asupra acestuia.		Descărcare întârziată. Așteptați 5 minute după oprirea alimentării pentru descărcarea completă a componentelor.
	Parcurgeti complet ghidul înainte de a lucra asupra acestui dispozitiv.		Există riscuri potențiale. Purtați EIP adecvat la efectuarea oricăror lucrări.
	Pericol de temperatură ridicată.Pentru a evita eventuale arsuri, nu atingetiprodusul în funcțune.		Punct de împământare. Indică poziția pentru conectarea cablului de împământare de protecție.
	Marcaj CE		Nu eliminați invertorul ca deșeu menajer.Eliminați produsul în conformitate cu legile și regulamentele locale sau returnați-l producătorului.

1.3 Verificare înainte de pornire

Nr.crt		Verificare
1		Produsul este instalat corespunzător într-un loc uscat, bine ventilat și ușor accesibil.
2		Cablurile de împământare de protectie, intrare de CC, ieșire de CA și comunicare sunt conectate corect și ferm.
3		Colierele de cabluri sunt intacte și sunt dirijate corect și uniform.
4		Porturile și bornele nefolosite sunt acoperite etanș.
5		Tensiunea și frecvența la punctul de conectare trebuie corespund cerințelor pentru conectarea invertorului la rețea.

1.4 Declaratie de conformitate UE

Solar Solutions prin prezenta declară că invertorul cu module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/53/UE privind echipamentele radio (RED)
- Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
- Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
- Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Solar Solutions prin prezenta declară că invertorul fără module de comunicatie wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/30/UE privind compatibilitatea electromagnetică (EMC)
• Directiva 2014/35/UE privind aparatajul electric de joasă tensiune (LVD)
• Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
• Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
• Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Puteti descărca Declaratia de conformitate UE la adresa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicatoarele LED

Indicator	Stare	Descrivere
Alimentare		APRINS = Sistemul Wi-Fi este conectat / activ.
		CLIPEŞTE 1 = Sistemul Wi-Fi se resetează.
		CLIPEŞTE 2 = Sistemul Wi-Fi nu este conectat la router.
		CLIPEŞTE 4 = Problemă server Wi-Fi
		CLIPEŞTE = RS485 este conectată.
		STINS = Sistemul Wi-Fi este inactiv.
Functionare		APRINS = Invertorul furnizează energie.
		STINS = Invertorul nu furnizează energie.
Defecțiune		APRINS = A survenit o defectiune.
		STINS = Fără defectiune.
