Merk	AEG
Model	AS-IC02-15000-2
Producttype	Zonnepaneel / Fotovoltaïsche omvormer
Nominaal vermogen	15000 W
Max. DC-ingangsspanning	1000 V
AC-uitgangsspanning	230 V / 400 V driefase
Uitgangsfrequentie	50 Hz / 60 Hz
Bedrijfstemperatuurbereik	-25 °C tot +60 °C
Beschermingsgraad	IP65
Gewicht	ongeveer 25 kg
Afmetingen (L x B x H)	ongeveer 600 x 400 x 200 mm
Garantie	5 jaar (volgens fabrikant)
Connectiviteit	Wi-Fi, RS485
Weergave	LED-indicatielampjes
Compatibiliteit PV-modules	Klasse A volgens IEC 61730
Installatie	Door gekwalificeerde technicus, naleving van lokale normen
Onderhoud	Externe reiniging, controle van aansluitingen

Veelgestelde vragen - AS-IC02-15000-2 AEG

Hoe installeer ik het zonnepaneel AEG AS-IC02-15000-2?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus die de lokale normen naleeft. Lees vóór elke handeling de snelle installatiegids en de gebruikershandleiding. Zorg ervoor dat de frames en de ondersteuning correct zijn geaard. Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen.

Wat te doen als het LED-lampje voor storing brandt?

Het brandende Storing-lampje duidt op een defect. Raadpleeg de gebruikershandleiding om de foutcode te identificeren. Schakel de stroom uit en wacht 5 minuten voordat u ingrijpt. Neem contact op met een gekwalificeerde technicus als het probleem aanhoudt.

Wat is de maximale DC-ingangsspanning die wordt ondersteund?

De maximale DC-ingangsspanning is 1000 V. Overschrijd deze waarde nooit om schade aan de omvormer te voorkomen. Meet altijd de spanning met een multimeter voordat u aansluit.

Kan ik aluminiumkabels gebruiken voor de AC-uitgang?

Het wordt aanbevolen om koperen kabels te gebruiken. Als u aluminiumkabels gebruikt, moet u koper/aluminium adapterklemmen toevoegen om corrosie te voorkomen en een goede verbinding te garanderen.

Hoe reinig ik de omvormer?

Reinig de buitenkant van de omvormer met een droge, zachte doek. Gebruik geen chemicaliën. Zorg ervoor dat het apparaat spanningsloos en ontladen is (wacht 5 minuten) voordat u reinigt. Controleer regelmatig de aansluitingen en kabels.

Wat te doen bij een storing?

Als het Storing-lampje brandt, controleer dan de aansluitingen en beveiligingen. Raadpleeg de handleiding voor foutcodes. Neem indien nodig contact op met de AEG-klantenservice. Probeer niet zelf te repareren, omdat elke wijziging de garantie ongeldig maakt.

Is het noodzakelijk om de omvormer te aarden?

Ja, aarding is verplicht. De PE-beschermingskabel moet correct zijn aangesloten. De weerstand tussen de neutrale draad en aarde moet kleiner zijn dan 10 Ω.

Wat is de typische levensduur van de omvormer?

De levensduur is doorgaans 10 tot 15 jaar, afhankelijk van gebruik en onderhoud. Een correcte installatie en een schone omgeving verlengen de levensduur.

Kan ik meerdere fotovoltaïsche modules in serie aansluiten?

Ja, maar de totale spanning van de modules mag niet hoger zijn dan de maximale DC-ingangsspanning van 1000 V. De modules moeten voldoen aan klasse A volgens IEC 61730.

Waar kan ik de volledige gebruikershandleiding downloaden?

U kunt de handleiding in PDF-formaat downloaden van de website notice-facile.com of van de officiële website van AEG Industrial Solar: https://www.aeg-industrialsolar.de/service/downloads/.

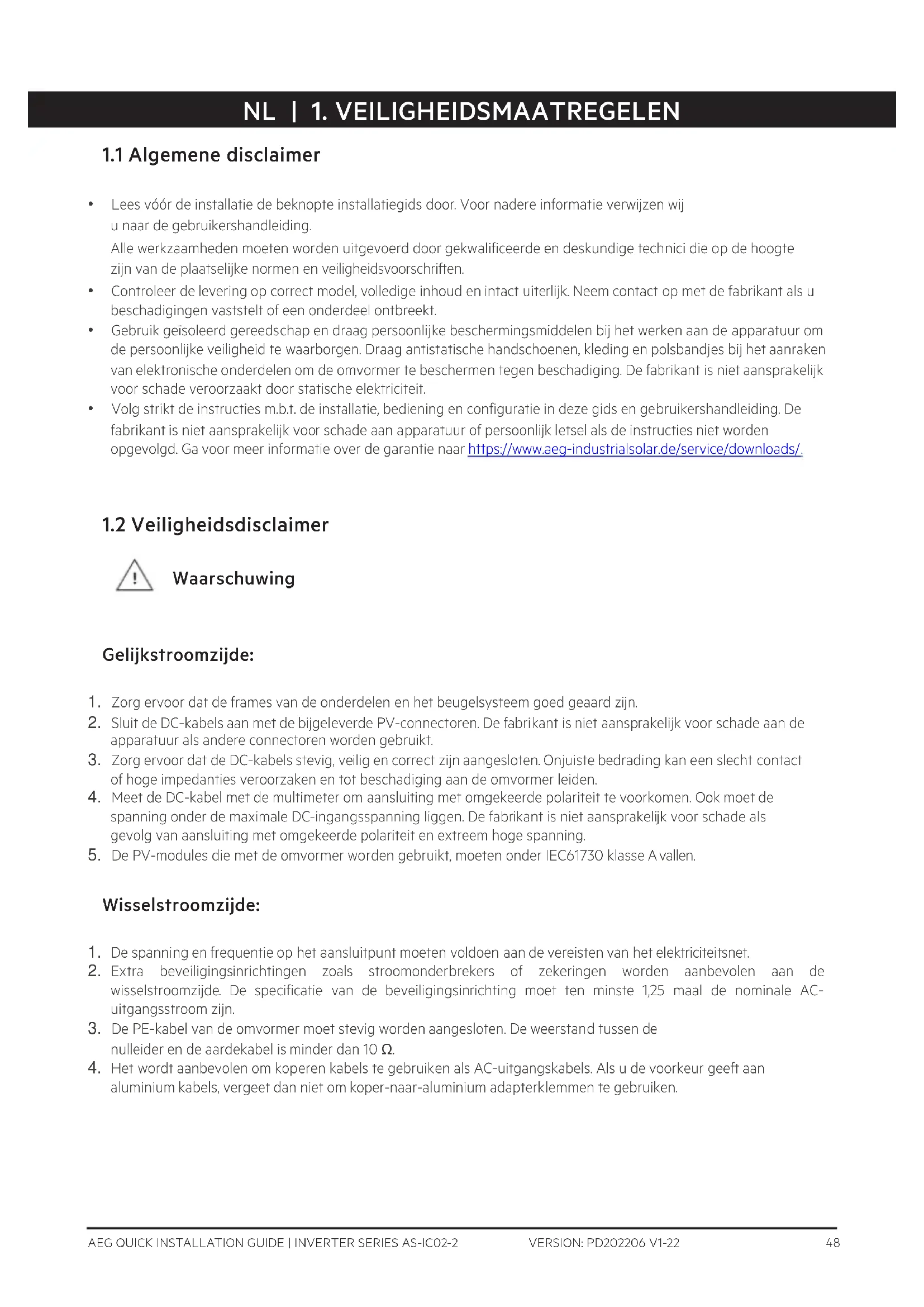

GEBRUIKSAANWIJZING AS-IC02-15000-2 AEG

• Lees vóór de installatie de beknopte installatiegids door. Voor nadere informatie verwijzen wij u naar de gebruikershandleiding.
  Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerde en deskundige technici die op de hoogte zijn van de plaatselijke normen en veiligheidsvoorschriften.
• Controleer de levering op correct model, volledige inhoud en intact uiterlijk. Neem contact op met de fabrikant als u beschadigingen vaststelt of een onderdeel ontbreekt.
• Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen bij het werken aan de apparatuur om de persoonlijke veiligheid te waarborgen. Draag antistatische handschoenen, kleding en polsbandjes bij het aanraken van elektronische onderdelen om de omvormer te beschermen tegen beschadiging. De fabrikant is niet aansprakelijk voor schade veroorzaakt door statische elektriciteit.
• Volg strikt de instructies m.b.t. de installatie, bediening en configuratie in deze gids en gebruikershandleiding. De fabrikant is niet aansprakelijk voor schade aan apparatuur of persoonlijk letsel als de instructies niet worden opgevolgd. Ga voor meer informatie over de garantie naar https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Veiligheidsdisclaimer

Waarschuwing

Gelijkstroomzijde:

1. Zorg ervoor dat de frames van de onderdelen en het beugelsysteem goed geaard zijn.
2. Sluit de DC-kabels aan met de bijgeleverde PV-connectoren. De fabrikant is niet aansprakelijk voor schade aan de apparatuur als andere connectoren worden gebruikt.
3. Zorg ervoor dat de DC-kabels stevig, veilig en correct zijn aangesloten. Onjuiste bedrading kan een slecht contact of hoge impedanties veroorzaken en tot beschadiging aan de omvormer leiden.
4. Meet de DC-kabel met de multimeter om aansluiting met omgekeerde polariteit te voorkomen. Ook moet de spanning onder de maximale DC-ingangsspanning liggen. De fabrikant is niet aansprakelijk voor schade als gevolg van aansluiting met omgekeerde polariteit en extreem hoge spanning.
5. De PV-modules die met de omvormer worden gebruikt, moeten onder IEC61730 klasse A vallen.

Wisselstroomzijde:

1. De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet.
2. Extra beveiligingsinrichtingen zoals stroomonderbrekers of zekeringen worden aanbevolen aan de wisselstroomzijde. De specificatie van de beveiligingsinrichting moet ten minste 1,25 maal de nominale AC-uitgangsstroom zijn.
3. De PE-kabel van de omvormer moet stevig worden aangesloten. De weerstand tussen de nulleider en de aardekabel is minder dan 10 Ω.
4. Het wordt aanbevolen om koperen kabels te gebruiken als AC-uitgangskabels. Als u de voorkeur geeft aan aluminium kabels, vergeet dan niet om koper-naar-aluminium adapterklemmen te gebruiken.

Product:

1. Oefen geen mechanische belasting uit op de aansluitklemmen, anders kunnen de klemmen
2. beschadigd raken.
3. Alle labels en waarschuwingsmarkeringen moeten na de installatie zichtbaar zijn. De labels op het apparaat moeten vrij van krassen zijn en mogen niet beschadigd of afgedekt zijn.
4. Door ongeoorloofde demontage of wijziging kan het apparaat beschadigd raken; deze schade wordt niet gedekt door de garantie.
5. Monteer de omvormer uit de buurt van krachtige magnetische velden om elektromagnetische interferentie te vermijden. Als er zich radio- of draadloze communicatie- apparatuur beneden 30 MHz in de buurt van de omvormer bevindt, dient u:
6. de omvormer op een afstand van minimaal 30 m van de draadloze apparatuur te monteren;
7. een EMI laagdoorlaatfilter of een ferrietkern met multi-wikkeling aan de DC- ingangskabel of AC-uitgangskabel van de omvormer toe te voegen.
8. De waarschuwingslabels op de omvormer zijn als volgt.

	HOOGSPANNINGSGEVAAR.Schakel alle ingaande stroom uit en zet het product uit voordat u hieraan gaat werken.		Vertraagde ontlading. Wacht 5 minuten na het uitschakelen van de stroom zodat de onderdelen volledig ontladen zijn.
	Lees de handleiding door voordat u werkzaamheden aan dit apparaat verricht.		Er bestaan potentiële risico's. Draag geschikte persoonlijke beschermingsmiddelen (PBM) alvorens werkzaamheden te verrichten.
	Gevaar voor hoge temperatuur. Raak het apparaat niet aan als het in bedrijf is om brandwonden te voorkomen.		Aardingspunt. Geeft de plaats aan voor het aansluiten van de PE-kabel.
	CE-markering		Gooi de omvormer niet weg bij het huishoudelijk afval. Voer het product af in overeenstemming met de plaatselijke wet- en regelgeving of stuur het terug naar de fabrikant.

1.3 Controle vóór inschakelen

Niro		Te controlleren onderdeel
1	☐	Het product moet stevig geïnstalleerd zijn op een schone en goed geventileerde plaats waar het gemakkelijk te bedienen is.
2	☐	De PE, DC-ingang, AC-uitgang en communicatiekabels zijn correct en stevig aangesloten.
3	☐	De kabelbundels zijn intact, en correct en gelijkmatig gelegd.
4	☐	Niet gebruikte poorten en aansluitingen zijn afgedicht.
5	☐	De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet waarop de omvormer wordt aangesloten.

1.4 EU-verklaring van overeenstemming

Solar Solutions verklaart hierbij dat de omvormer met draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn radioapparatuur 2014/53/EU (RED-richtlijn)
- Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
- Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
- Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

Solar Solutions verklaart hierbij dat de omvormer zonder draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn elektromagnetische compatibiliteit 2014/30/EU (EMC-richtlijn)
  • Laagspanningsrichtlijn 2014/35/EU voor elektrische apparatuur (LVD-richtlijn)
• Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
• Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
• Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

U kunt de EU-verklaring van overeenstemming downloaden op https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Led-indicatoren

Indicator	Status	Omschrijving
Power (aan/uit)		AAN = wifi is verbonden/actief.
		KNIPPERT 1x = wifi-systeem wordt gereset.
		KNIPPERT 2x = wifi niet verbonden met de router.
		KNIPPERT 4x = probleem met wifi-server
		KNIPPERT = RS485 is verbonden.
		AAN = wifi is niet actief.
In werking		AAN = de omvormer levert stroom.
		UIT = de omvormer levert geen stroom op dit moment.
Storing		AAN = er heeft zich een storing voorgedaan.
		UIT = geen storing.
