Značka	AEG
Model	AS-IC02-15000-2
Typ produktu	Solární panel / Fotovoltaický měnič
Jmenovitý výkon	15000 W
Maximální vstupní stejnosměrné napětí	1000 V
Výstupní střídavé napětí	230 V / 400 V třífázové
Výstupní frekvence	50 Hz / 60 Hz
Rozsah provozní teploty	-25 °C až +60 °C
Stupeň krytí	IP65
Hmotnost	Přibližně 25 kg
Rozměry (D x Š x V)	Přibližně 600 x 400 x 200 mm
Záruka	5 let (dle výrobce)
Konektivita	Wi-Fi, RS485
Displej	LED indikátory
Kompatibilita s fotovoltaickými moduly	Třída A podle IEC 61730
Instalace	Kvalifikovaným technikem, dodržujte místní normy
Údržba	Vnější čištění, kontrola spojů

Často kladené otázky - AS-IC02-15000-2 AEG

Jak nainstalovat solární panel AEG AS-IC02-15000-2 ?

Instalaci musí provést kvalifikovaný technik dodržující místní normy. Před jakoukoli činností si přečtěte rychlý instalační průvodce a návod k použití. Ujistěte se, že rámy a podpěra jsou řádně uzemněny. Používejte izolované nástroje a noste osobní ochranné prostředky.

Co dělat, když svítí LED kontrolka poruchy ?

Rozsvícená kontrolka Porucha signalizuje závadu. Podívejte se do návodu k použití pro identifikaci kódu chyby. Vypněte napájení a před zásahem počkejte 5 minut. Pokud problém přetrvává, kontaktujte kvalifikovaného technika.

Jaké je maximální podporované vstupní stejnosměrné napětí ?

Maximální vstupní stejnosměrné napětí je 1000 V. Nikdy tuto hodnotu nepřekračujte, jinak dojde k poškození měniče. Před připojením vždy změřte napětí multimetrem.

Mohu pro střídavý výstup použít hliníkové kabely ?

Doporučuje se používat měděné kabely. Pokud používáte hliníkové kabely, musíte přidat měděné/hliníkové adaptérové svorky, aby se zabránilo korozi a zajistilo dobré připojení.

Jak čistit měnič ?

Vyčistěte vnější stranu měniče suchým a měkkým hadříkem. Nepoužívejte chemické prostředky. Před čištěním se ujistěte, že je zařízení odpojeno od napájení a vybito (počkejte 5 minut). Pravidelně kontrolujte spoje a kabely.

Co dělat v případě poruchy ?

Pokud se rozsvítí kontrolka Porucha, zkontrolujte spoje a ochrany. Podívejte se do návodu pro kódy chyb. V případě potřeby kontaktujte zákaznický servis AEG. Nepokoušejte se o opravu sami, protože jakákoli úprava ruší záruku.

Je nutné měnič uzemnit ?

Ano, uzemnění je povinné. Ochranný vodič PE musí být správně připojen. Odpor mezi nulovým vodičem a zemí musí být menší než 10 Ω.

Jaká je typická životnost měniče ?

Životnost je obvykle 10 až 15 let v závislosti na podmínkách používání a údržby. Správná instalace a čisté prostředí prodlužují životnost.

Mohu zapojit několik fotovoltaických modulů do série ?

Ano, ale celkové napětí modulů nesmí překročit maximální vstupní stejnosměrné napětí 1000 V. Moduly musí být v souladu s třídou A podle normy IEC 61730.

Kde stáhnout kompletní návod k použití ?

Návod ve formátu PDF si můžete stáhnout na stránkách notice-facile.com nebo na oficiálních stránkách AEG Industrial Solar: https://www.aeg-industrialsolar.de/service/downloads/.

NÁVOD K OBSLUZE AS-IC02-15000-2 AEG

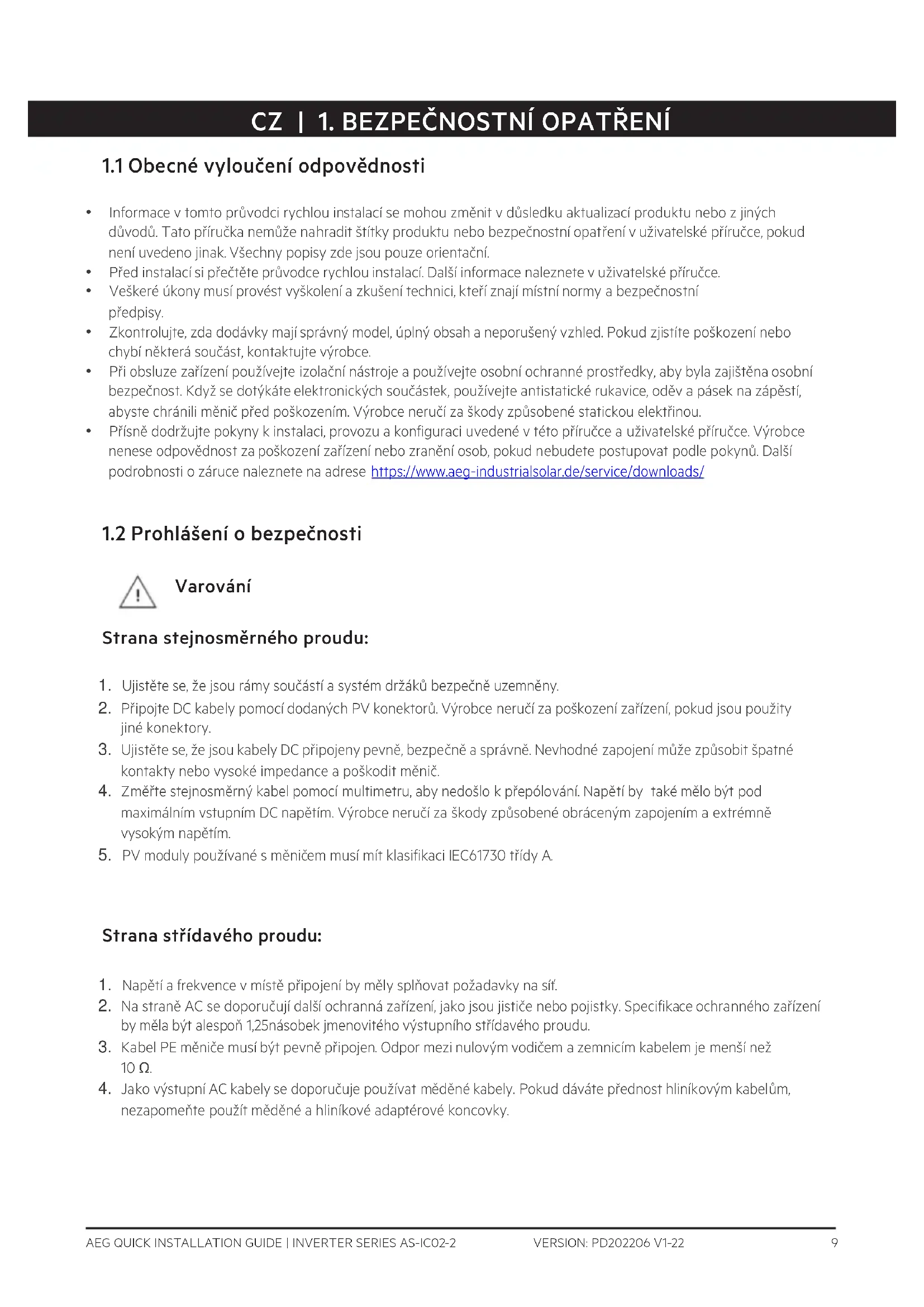

1.1 Obecné vyloučení odpovědnosti

• Informace v tomto průvodci rychlou instalací se mohou změnit v důsledku aktualizací produktu nebo z jiných důvodů. Tato příručka nemůže nahradit štítky produktu nebo bezpečnostní opatření v uživatelské příručce, pokud není uvedeno jinak. Všechny popisy zde jsou pouze orientační.
• Před instalací si přečtěte průvodce rychlou instalací. Další informace naleznete v uživatelské příručce.
• Veškeré úkony musí provést vyškolení a zkušení technici, kteří znají místní normy a bezpečnostní předpisy.
• Zkontrolujte, zda dodávky mají správný model, úplný obsah a neporušený vzhled. Pokud zjistíte poškození nebo chybí některá součást, kontaktujte výrobce.
• Při obsluze zařízení používejte izolační nástroje a používejte osobní ochranné prostředky, aby byla zajištěna osobní bezpečnost. Když se dotýkáte elektronických součástek, používejte antistatické rukavice, oděv a pásek na zápěstí, abyste chránili měnič před poškozením. Výrobce neručí za škody způsobené statickou elektrinou.
• Přísně dodržujte pokyny k instalaci, provozu a konfiguraci uvedené v této příručce a uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení nebo zranění osob, pokud nebudete postupovat podle pokynů. Další podrobnosti o záruce naleznete na adrese https://www.aeg-industrialsolar.de/service/downloads/

1.2 Prohlášení o bezpečnosti

Varování

Strana stejnosměrného proudu:

1. Ujistěte se, že jsou rámy součástí a systém držáků bezpečně uzemněny.
2. Připojte DC kabely pomocí dodaných PV konektorů. Výrobce neručí za poškození zařízení, pokud jsou použity jiné konektory.
3. Ujistěte se, že jsou kabely DC připojeny pevně, bezpečně a správně. Nevhodné zapojení může způsobit špatné kontakty nebo vysoké impedance a poškodit měnič.
4. Změřte stejnosměrný kabel pomocí multimetru, aby nedošlo k přepólování. Napětí by také mělo být pod maximálním vstupním DC napětím. Výrobce neručí za škody způsobené obráceným zapojením a extrémně vysokým napětím.
5. PV moduly používané s měničem musí mít klasifikaci IEC61730 třídy A.

Strana střídavého proudu:

1. Napětí a frekvence v místě připojení by měly splňovat požadavky na síť.
2. Na straně AC se doporučují další ochranná zařízení, jako jsou jističe nebo pojistky. Specifikace ochranného zařízení by měla být alespoň 1,25násobek jmenovitého výstupního střídavého proudu.
3. Kabel PE měniče musí být pevně připojen. Odpor mezi nulovým vodičem a zemnicím kabelem je menší než 10 Ω.
4. Jako výstupní AC kabely se doporučuje používat měděné kabely. Pokud dáváte přednost hliníkovým kabelům, nezapomeňte použít měděné a hliníkové adaptérové koncovky.

Výrobek:

1. Svorky nevystavujte mechanickému zatížení, jinak může dojít k poškození svorek.
2. Všechny štítky a výstražné značky by měly být po instalaci viditelné. Neškrábejte, nepoškozujte ani nezakrývejte žádný štítek na zařízení.
3. Neoprávněná demontáž nebo úprava může zařízení poškodit, na poškození se nevztahuje záruka.
4. V zájmu vyloučení elektromagnetického rušení instalujte měnič mimo dosah vysokého magnetického pole. Pokud se v blízkosti měniče nachází rádiové nebo bezdrátové komunikační zařízení s frekvencí nižší než 30 MHz, je nutné:

• Instalovat měnič alespoň ve vzdálenosti 30 m od bezdrátového zařízení.

- Na vstupní kabel stejnosměrného proudu nebo výstupní kabel strídavého proudu měniče doplnit EMI filtr dolní propusti nebo feritové jádro s vícenásobným vinutím.

1. Výstražné štítky na měniči jsou následující.

	NEBEZPEČNÉ VYSOKÉ NAPĚTÍ.Před prací na zařízení odpojte veškeré příchozí napájení a zařízení vypněte.		Zpožděné vybíjení. Po vypnutí počkejte 5 minut, dokud se součásti zcela nevybijí.
	Než začnete pracovat na tomto zařízení,přečtěte si příručku.		Stále existují potenciální rizika. Před jakoukoli operací používejte vhodné OOP.
	Nebezpečí vysoké teploty. Nedotýkejtese zařízení za provozu, abyste senepopálili.		Kostřící bod. Označuje polohu pro připojení PE kabelu.
	Značení CE		Nelikvidujte měnič jako domovní odpad.Výrobek zlikvidujte vsouladu s místními zákony a předpisy nebo jej zašlete zpět výrobci.

1.3 Zkontrolujte před zapnutím

Číslo		Kontrola položky
1	☐	Výrobek je pevně nainstalován na čistém místě, které je dobře větrané a snadno provozovatelné.
2	☐	PE, DC vstup, AC výstup a komunikační kabely jsou připojeny správně a bezpečně.
3	☐	Stahovací pásky jsou neporušené, vedené správně a rovnoměrně.
4	☐	Nepoužité porty a svorky jsou zapečetěny.
5	☐	Napětí a frekvence v místě připojení splňují požadavky na připojení měniče k síti.

1.4 EU prohlášení o shodě

Společnost Solar Solutions tímto prohlašuje, že měnič s moduly pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o rádiových zařízeních 2014/53/EU (RED)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)

Společnost Solar Solutions tímto prohlašuje, že měnič bez modulů pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU (EMC)
• Směrnice pro elektrická zařízení pro nízké napětí 2014/35/EU (LVD)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH) Prohlášení o shodě EU si můžete stáhnout na https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED kontrolky

Kontrolka	Stav	Popis
Napájení		ON = Wi-Fi je připojeno / aktivní.
		BLINK 1 = Wi-Fi systém se resetuje.
		BLINK 2 = WiFi není připojeno k routeru.
		BLINK 4 = Wi-Fi server problém
		BLINK = RS485 je připojen.
		OFF = Wi-Fi není aktivní.
V provozu		ON = Měnič dodává napájení.
		OFF = Měnič nedodává v tuto chvíli napájení.
Chyba		ON = Objevila se chyba.
		OFF = Bez chyby.
