AS-IC02-15000-2 - Ηλιακό πάνελ AEG - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	AEG
Μοντέλο	AS-IC02-15000-2
Τύπος προϊόντος	Ηλιακό πάνελ / Φωτοβολταϊκός μετατροπέας
Ονομαστική ισχύς	15000 W
Μέγιστη τάση εισόδου DC	1000 V
Τάση εξόδου AC	230 V / 400 V τριφασική
Συχνότητα εξόδου	50 Hz / 60 Hz
Εύρος θερμοκρασίας λειτουργίας	-25 °C έως +60 °C
Βαθμός προστασίας	IP65
Βάρος	Περίπου 25 kg
Διαστάσεις (Μ x Π x Υ)	Περίπου 600 x 400 x 200 mm
Εγγύηση	5 χρόνια (σύμφωνα με τον κατασκευαστή)
Συνδεσιμότητα	Wi-Fi, RS485
Οθόνη	Ενδείκτες LED
Συμβατότητα φωτοβολταϊκών μονάδων	Κλάση Α σύμφωνα με IEC 61730
Εγκατάσταση	Από εξειδικευμένο τεχνικό, συμμόρφωση με τοπικούς κανονισμούς
Συντήρηση	Καθαρισμός εξωτερικού, έλεγχος συνδέσεων

Συχνές ερωτήσεις - AS-IC02-15000-2 AEG

Πώς να εγκαταστήσω το ηλιακό πάνελ AEG AS-IC02-15000-2;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό που τηρεί τους τοπικούς κανονισμούς. Πριν από οποιαδήποτε ενέργεια, διαβάστε τον οδηγό γρήγορης εγκατάστασης και το εγχειρίδιο χρήσης. Βεβαιωθείτε ότι τα πλαίσια και η βάση είναι σωστά γειωμένα. Χρησιμοποιήστε μονωμένα εργαλεία και φορέστε ατομικό προστατευτικό εξοπλισμό.

Τι κάνω αν ανάψει η λυχνία LED βλάβης;

Η λυχνία Βλάβη αναμμένη υποδηλώνει σφάλμα. Συμβουλευτείτε το εγχειρίδιο χρήσης για τον κωδικό σφάλματος. Απενεργοποιήστε την τροφοδοσία και περιμένετε 5 λεπτά πριν παρέμβετε. Επικοινωνήστε με εξειδικευμένο τεχνικό εάν το πρόβλημα επιμένει.

Ποια είναι η μέγιστη τάση εισόδου DC που υποστηρίζεται;

Η μέγιστη τάση εισόδου DC είναι 1000 V. Μην υπερβαίνετε ποτέ αυτήν την τιμή, διαφορετικά θα προκληθεί βλάβη στον μετατροπέα. Μετράτε πάντα την τάση με ένα πολύμετρο πριν από τη σύνδεση.

Μπορώ να χρησιμοποιήσω καλώδια αλουμινίου για την έξοδο AC;

Συνιστάται η χρήση χάλκινων καλωδίων. Εάν χρησιμοποιείτε καλώδια αλουμινίου, πρέπει να προσθέσετε ακροδέκτες προσαρμογής χαλκού/αλουμινίου για να αποφύγετε τη διάβρωση και να εξασφαλίσετε καλή σύνδεση.

Πώς να καθαρίσω τον μετατροπέα;

Καθαρίστε το εξωτερικό του μετατροπέα με ένα στεγνό, μαλακό πανί. Μη χρησιμοποιείτε χημικά. Βεβαιωθείτε ότι η συσκευή είναι εκτός τάσης και αποφορτισμένη (περιμένετε 5 λεπτά) πριν από τον καθαρισμό. Ελέγχετε τακτικά τις συνδέσεις και τα καλώδια.

Τι να κάνω σε περίπτωση βλάβης;

Εάν ανάψει η λυχνία Βλάβη, ελέγξτε τις συνδέσεις και τις ασφάλειες. Συμβουλευτείτε το εγχειρίδιο για τους κωδικούς σφάλματος. Εάν χρειαστεί, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της AEG. Μην επιχειρήσετε επισκευή μόνοι σας, καθώς οποιαδήποτε τροποποίηση ακυρώνει την εγγύηση.

Είναι απαραίτητη η γείωση του μετατροπέα;

Ναι, η γείωση είναι υποχρεωτική. Το καλώδιο προστασίας PE πρέπει να είναι σωστά συνδεδεμένο. Η αντίσταση μεταξύ του ουδέτερου και της γης πρέπει να είναι μικρότερη από 10 Ω.

Ποια είναι η τυπική διάρκεια ζωής του μετατροπέα;

Η διάρκεια ζωής είναι συνήθως 10 έως 15 χρόνια ανάλογα με τις συνθήκες χρήσης και συντήρησης. Η σωστή εγκατάσταση και ένα καθαρό περιβάλλον παρατείνουν τη διάρκεια ζωής.

Μπορώ να συνδέσω πολλαπλές φωτοβολταϊκές μονάδες σε σειρά;

Ναι, αλλά η συνολική τάση των μονάδων δεν πρέπει να υπερβαίνει τη μέγιστη τάση εισόδου DC των 1000 V. Οι μονάδες πρέπει να συμμορφώνονται με την κλάση Α σύμφωνα με το πρότυπο IEC 61730.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο χρήσης;

Μπορείτε να κατεβάσετε το εγχειρίδιο σε μορφή PDF από τον ιστότοπο notice-facile.com ή από τον επίσημο ιστότοπο της AEG Industrial Solar: https://www.aeg-industrialsolar.de/service/downloads/.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IC02-15000-2 AEG

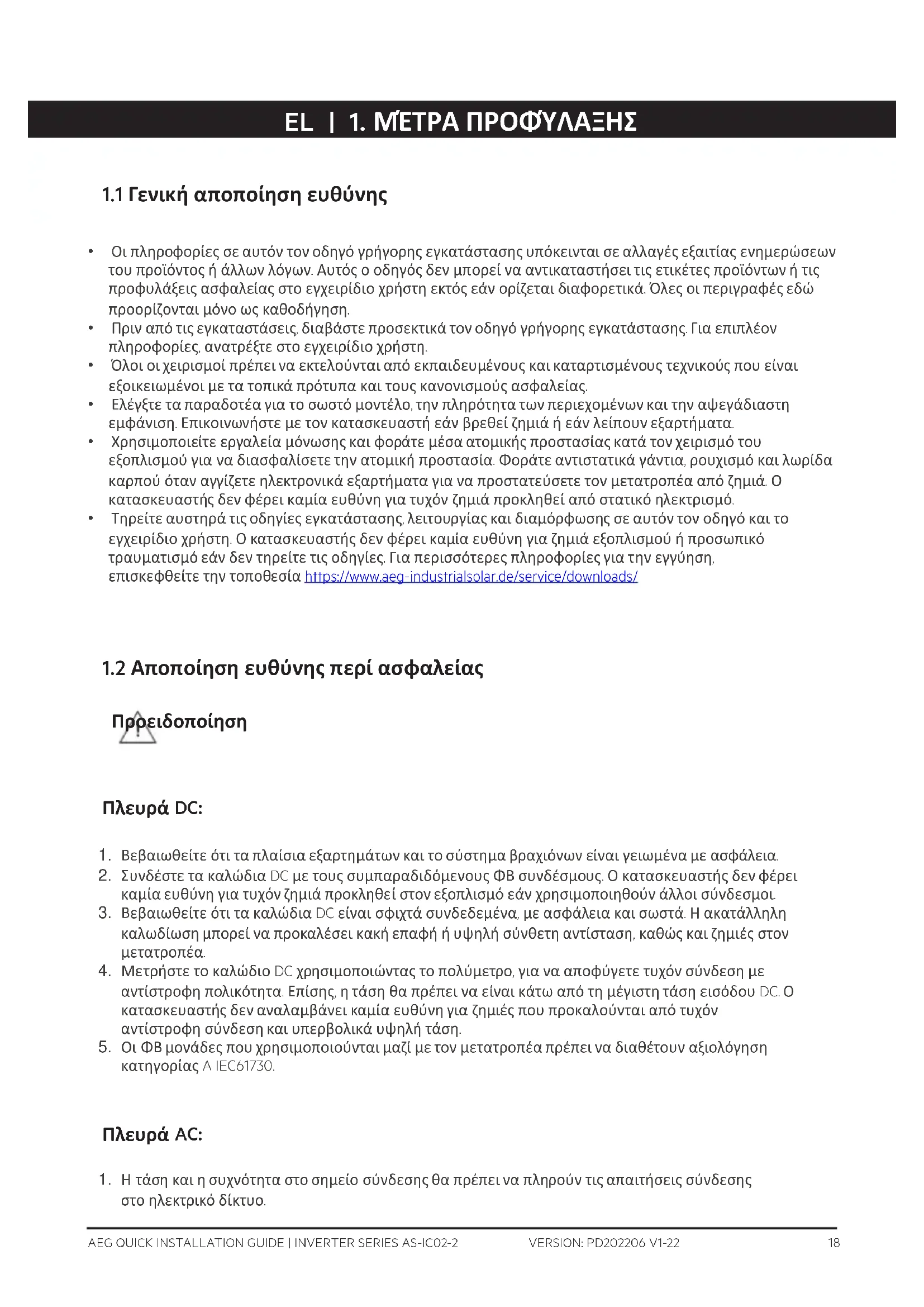

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση.
  • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την αψεγάδιαστη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.

2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά ΑС, όπως διακόπτες ή ασφάλειες Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου ΑС.

3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου Α. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.

3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την ενγύηση.

4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα, θα πρέπει:

5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικαινωνίας.

6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.

7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

	ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.		Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.		Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.		Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ)
• Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Evδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
