Τύπος προϊόντος	Ηλιακός μετατροπέας
Μάρκα	AEG
Μοντέλο	AS-IC02-10000-2
Ονομαστική ισχύς	10 kW
Επικοινωνία	Ενσωματωμένο Wi-Fi, RS485
Ενδείξεις LED	Τροφοδοσία (Wi-Fi), λειτουργία, βλάβη
Προστασία	Από υπερτάσεις, γείωση, αντίστροφη πολικότητα
Πιστοποιήσεις	CE, RED, LVD, EMC, RoHS, REACH
Εγκατάσταση	Εσωτερικός χώρος, καθαρός και καλά αεριζόμενος
Συντήρηση	Εξωτερικός καθαρισμός με μαλακό πανί, περιοδικός έλεγχος συνδέσεων
Ασφάλεια	Φοράτε ΜΑΠ, χρησιμοποιείτε μονωμένα εργαλεία, περιμένετε 5 λεπτά μετά την απενεργοποίηση
Επισκευασιμότητα	Μην αποσυναρμολογείτε, επικοινωνήστε με το τμήμα εξυπηρέτησης για οποιαδήποτε επισκευή
Ανταλλακτικά	Επικοινωνήστε με την εξυπηρέτηση πελατών της AEG

Συχνές ερωτήσεις - AS-IC02-10000-2 AEG

Πώς να εγκαταστήσω τον ηλιακό μετατροπέα AEG AS-IC02-10000-2;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό. Επιλέξτε έναν καθαρό, καλά αεριζόμενο χώρο, μακριά από υγρασία. Ακολουθήστε τις οδηγίες του οδηγού γρήγορης εγκατάστασης και του εγχειριδίου χρήσης.

Τι σημαίνουν οι ενδείξεις LED στον μετατροπέα;

Οι ενδείξεις δείχνουν: Τροφοδοσία (Wi-Fi συνδεδεμένο ή δραστηριότητα), Λειτουργία (παραγωγή ενέργειας), και Βλάβη (σφάλμα). Ανατρέξτε στον πίνακα ενδείξεων στο εγχειρίδιο.

Πώς να συνδέσω τα ηλιακά πάνελ στον μετατροπέα;

Χρησιμοποιήστε τους φωτοβολταϊκούς συνδετήρες που παρέχονται. Σεβαστείτε την πολικότητα και μετρήστε την τάση DC με ένα πολύμετρο πριν τη σύνδεση. Η τάση πρέπει να είναι μικρότερη από τη μέγιστη τάση εισόδου.

Τι να κάνω σε περίπτωση βλάβης που εμφανίζεται από την ένδειξη;

Ελέγξτε τις ενδείξεις LED, συμβουλευτείτε την ενότητα αντιμετώπισης προβλημάτων του εγχειριδίου. Εάν το πρόβλημα παραμένει, επικοινωνήστε με την εξυπηρέτηση μετά την πώληση της AEG.

Πώς να επαναφέρω το Wi-Fi του μετατροπέα;

Η ένδειξη τροφοδοσίας αναβοσβήνει μία φορά κατά τη επαναφορά του συστήματος Wi-Fi. Συμβουλευτείτε το εγχειρίδιο για την ακριβή διαδικασία.

Ποια είναι η μέγιστη τάση εισόδου DC;

Η μέγιστη τάση εισόδου DC αναγράφεται στην πινακίδα του μετατροπέα. Βεβαιωθείτε ότι είναι μικρότερη από αυτή την τιμή πριν τη σύνδεση.

Μπορώ να εγκαταστήσω μόνος μου τον μετατροπέα;

Όχι, η εγκατάσταση πρέπει να γίνει από αρμόδιο τεχνικό εξοικειωμένο με τα τοπικά πρότυπα ασφαλείας. Οποιαδήποτε μη εξουσιοδοτημένη επέμβαση ακυρώνει την εγγύηση.

Πώς να συντηρήσω τον ηλιακό μετατροπέα;

Καθαρίστε το εξωτερικό με ένα μαλακό και στεγνό πανί. Ελέγξτε περιοδικά τις συνδέσεις και βεβαιωθείτε ότι οι οπές εξαερισμού δεν είναι φραγμένες.

Ποια είναι η εγγύηση του μετατροπέα AEG AS-IC02-10000-2;

Οι όροι εγγύησης είναι διαθέσιμοι στον ιστότοπο AEG Industrial Solar. Επικοινωνήστε με τον κατασκευαστή για περισσότερες λεπτομέρειες.

Τι να κάνω αν η ένδειξη λειτουργίας είναι σβηστή;

Εάν η ένδειξη λειτουργίας είναι σβηστή, ο μετατροπέας δεν παράγει ενέργεια. Ελέγξτε τις συνδέσεις DC και AC, καθώς και τις συνθήκες ηλιοφάνειας. Συμβουλευτείτε το εγχειρίδιο για τα βήματα αντιμετώπισης προβλημάτων.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IC02-10000-2 AEG

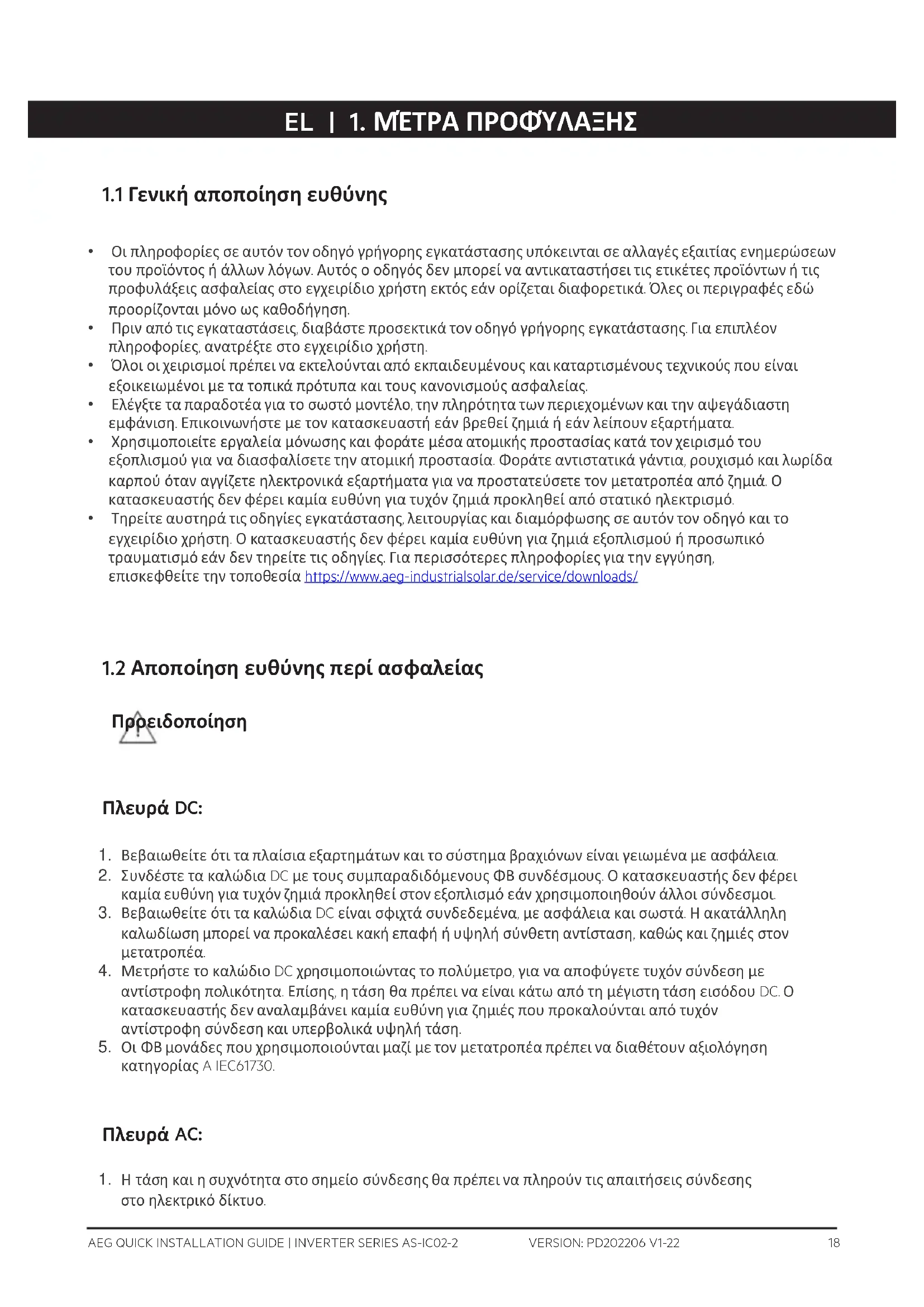

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση.
  • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την αψεγάδιαστη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.

2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά ΑС, όπως διακόπτες ή ασφάλειες Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου ΑС.

3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου Α. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.

3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την ενγύηση.

4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα, θα πρέπει:

5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικαινωνίας.

6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.

7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

	ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.		Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.		Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.		Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED)
- Οδηγία περιορισμών χρήσης επικίνδυνων συσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ)
• Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Evδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
