Produkttype	Solcelleinverter
Mærke	AEG
Model	AS-IC02-10000-2
Nominel effekt	10 kW
Kommunikation	Indbygget Wi-Fi, RS485
LED-indikatorer	Strømforsyning (Wi-Fi), drift, fejl
Beskyttelse	Mod overspænding, jording, omvendt polaritet
Certificeringer	CE, RED, LVD, EMC, RoHS, REACH
Installation	Indendørs, rent og godt ventileret sted
Vedligeholdelse	Udvendig rengøring med en blød klud, periodisk kontrol af forbindelser
Sikkerhed	Bær PPE, brug isolerede værktøjer, vent 5 min efter slukning
Reparerbarhed	Må ikke adskilles, kontakt kundeservice for reparation
Reservedele	Kontakt AEG's kundeservice

Ofte stillede spørgsmål - AS-IC02-10000-2 AEG

Hvordan installeres AEG AS-IC02-10000-2 solcelleinverteren?

Installationen skal udføres af en kvalificeret tekniker. Vælg et rent, godt ventileret sted, beskyttet mod fugt. Følg instruktionerne i hurtiginstallationsvejledningen og brugervejledningen.

Hvad betyder LED-indikatorerne på inverteren?

Indikatorerne viser: Strømforsyning (Wi-Fi tilsluttet eller aktivitet), Drift (energiproduktion) og Fejl (defekt). Se indikatortabellen i vejledningen.

Hvordan tilsluttes solpanelerne til inverteren?

Brug de medfølgende fotovoltaiske stik. Overhold polariteten og mål DC-spændingen med et multimeter før tilslutning. Spændingen skal være lavere end den maksimale indgangsspænding.

Hvad gør man ved en fejl, der vises af indikatoren?

Kontroller LED-indikatorerne, se fejlfinding i manualen. Hvis problemet fortsætter, kontakt AEG's kundeservice.

Hvordan nulstilles inverterens Wi-Fi?

Strømindikatoren blinker én gang under nulstilling af Wi-Fi-systemet. Se vejledningen for den præcise procedure.

Hvad er den maksimale DC-indgangsspænding?

Den maksimale DC-indgangsspænding er angivet på inverterens typeskilt. Sørg for, at den er lavere end denne værdi før tilslutning.

Kan jeg installere inverteren selv?

Nej, installationen skal udføres af en kompetent tekniker, der er fortrolig med lokale sikkerhedsstandarder. Uautoriseret indgriben annullerer garantien.

Hvordan vedligeholdes solcelleinverteren?

Rengør ydersiden med en blød, tør klud. Kontroller regelmæssigt forbindelser og sørg for, at ventilationsåbningerne ikke er blokerede.

Hvad er garantien for AEG AS-IC02-10000-2 inverteren?

Garantibetingelserne findes på AEG Industrial Solars hjemmeside. Kontakt producenten for yderligere oplysninger.

Hvad gør man, hvis driftsindikatoren er slukket?

Hvis driftsindikatoren er slukket, producerer inverteren ikke energi. Kontroller DC- og AC-forbindelser samt solforhold. Se vejledningen for fejlfindingstrin.

BRUGSANVISNING AS-IC02-10000-2 AEG

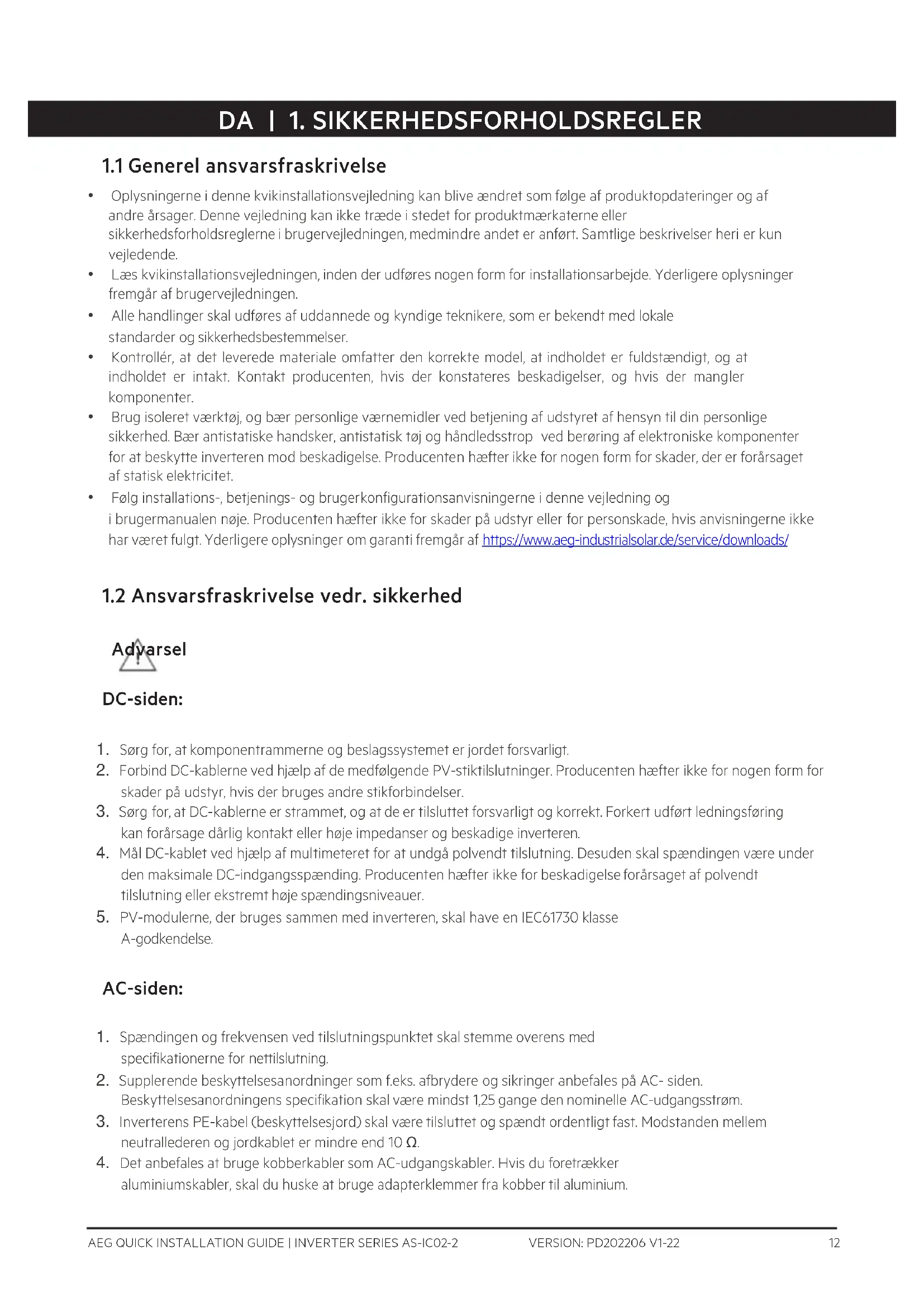

• Oplysningerne i denne kvikinstallationsvejledning kan blive ændret som følge af produktopdateringer og af andre årsager. Denne vejledning kan ikke træde i stedet for produktmærkaterne eller sikkerhedsforholdsreglerne i brugervejledningen, medmindre andet er anført. Samtlige beskrivelser heri er kun vejledende.
• Læs kvikinstallationsvejledningen, inden der udføres nogen form for installationsarbejde. Yderligere oplysninger fremgår af brugervejledningen.
• Alle handlinger skal udføres af uddannede og kyndige teknikere, som er bekendt med lokale standarder og sikkerhedsbestemmelser.
• Kontrollér, at det leverede materiale omfatter den korrekte model, at indholdet er fuldstændigt, og at indholdet er intakt. Kontakt producenten, hvis der konstateres beskadigelser, og hvis der mangler komponenter.
• Brug isoleret værktøj, og bær personlige værnemidler ved betjening af udstyret af hensyn til din personlige sikkerhed. Bær antistatiske handsker, antistatisk tøj og håndledsstrop ved berøring af elektroniske komponenter for at beskytte inverteren mod beskadigelse. Producenten hæfter ikke for nogen form for skader, der er forårsaget af statisk elektricitet.
• Følg installations-, betjenings- og brugerkonfigurationsanvisningerne i denne vejledning og i brugermanualen nøje. Producenten hæfter ikke for skader på udstyr eller for personskade, hvis anvisningerne ikke har været fulgt. Yderligere oplysninger om garanti fremgår af https://www.aeg-industrialsolar.de/service/downloads/

1.2 Ansvarsfraskrivelse vedr. sikkerhed

DC-siden:

1. Sørg for, at komponentrammerne og beslagssystemet er jordet forsvarligt.
2. Forbind DC-kablerne ved hjælp af de medfølgende PV-stiktilslutninger. Producenten hæfter ikke for nogen form for skader på udstyr, hvis der bruges andre stikforbindelser.
3. Sørg for, at DC-kablerne er strammet, og at de er tilsluttet forsvarligt og korrekt. Forkert udført ledningsføring kan forårsage dårlig kontakt eller høje impedanser og beskadige inverteren.
4. Mål DC-kablet ved hjælp af multimeteret for at undgå polvendt tilslutning. Desuden skal spændingen være under den maksimale DC-indgangsspænding. Producenten hæfter ikke for beskadigelse forårsaget af polvendt tilslutning eller ekstremt høje spændingsniveauer.
5. PV-modulerne, der bruges sammen med inverteren, skal have en IEC61730 klasse A-godkendelse.

AC-siden:

1. Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med specifikationerne for nettilslutning.
2. Supplerende beskyttelsesanordninger som f.eks. afbrydere og sikringer anbefales på AC- siden. Beskyttelsesanordningens specifikation skal være mindst 1,25 gange den nominelle AC-udgangsstrøm.
3. Inverterens PE-kabel (beskyttelsesjord) skal være tilsluttet og spændt ordentligt fast. Modstanden mellem neutrallederen og jordkablet er mindre end 10 Ω.
4. Det anbefales at bruge kobberkabler som AC-udgangskabler. Hvis du foretrækker aluminiumskabler, skal du huske at bruge adapterklemmer fra kobber til aluminium.

Produkt:

1. Udsæt ikke klemmerne for mekanisk belastning, da dette kan beskadige klemmerne.
2. Samtlige mærkater og advarselsmærkninger skal være synlige efter installationen. Mærkater på maskinen må ikke bruges til notater eller beskadiges eller tildækkes.
3. Uautoriseret adskillelse og modifikation kan beskadige udstyret, og sådanne skader er ikke dækket af garantien.
4. Installerer inverteren væk fra høje magnetfelter for at undgå elektromagnetisk interferens. Hvis der er radio- eller trådløst kommunikationsudstyr under 30 MHz i nærheden af inverteren, skal du:

• Installere inverteren mindst 30 m væk fra det trådløse udstyr.

- Tilføj et lavpas EMI-filter eller en flerviklingsferritkerne til inverterens DC-indgangskabel eller AC-udgangskabel.

1. Følgende advarselsmærkater er anbragt på inverteren.

	H∅JSPÆNDINGSFARE. Afbryd enhver form for forsyningsstrøm, og sluk produktet, inden der arbejdes på det.		Forsinket afladning. Vent 5 minutter efter slukning, indtil komponenterne er fuldstændigt afladede.
	Læs hele vejledningen, indendu arbejder på denne enhed.		Der foreligger potentielle faremomenter. Ifør dig egnede personlige værnemidler, inden du påbegynder nogen form for arbejde.
	Farligt høje temperaturer. Berør ikke produktet, mens det er i drift, da berøring kan forårsage forbrændinger.		Jordingspunkt. Indikerer positionen til tilslutning af PE-kablet (beskyttelsesjord).
	CE-mærkning		Inverteren må ikke bortskaffes som husholdningsaffald. Kassér produktet i overensstemmelse med lokal lovgivning og lokale bestemmelser, eller send det tilbage til producenten..

1.3 Kontrol forud for opstart

Nt,		Kontrolpunkt
1	☐	Produktet er installeret og fastgjort korrekt på et rent sted med god ventilation, hvor det er nemt at betjene.
2	☐	PE-, DC-indgangs-, AC-udgangs- og kommunikationskablerne er tilsluttet korrekt og fastgjort forsvarligt.
3	☐	Kabelforankringer er intakte og placeret ensartet, og kablerne er anbragt ordentligt.
4	☐	Ubenyttede porte og klemmer er forseglede.
5	☐	Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med inverterens nettilslutningsspecifikationer.

Solar Solutions erklærer hermed, at at inverteren med trådløse kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende direktiver:

• Direktiv om radioudstyr 2014/53/EU (RED)
- Direktiv om begrænsning af anvendelsen af visse farlige stoffer 2011/65/EU og (EU) 2015/863 (RoHS)
• Affald af elektrisk og elektronisk udstyr 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)

Solar Solutions erklærer hermed, at at inverteren uden trådløse kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende direktiver:

• Direktiv om elektromagnetisk kompatibilitet 2014/30/EU (EMC)
  • Lavspændingsdirektivet vedr. elektrisk udstyr 2014/35/EU (LVD)
• Direktiv om begrænsning af anvendelsen af visse farlige stoffer 2011/65/EU og (EU) 2015/863 (RoHS)
  • Affald af elektrisk og elektronisk udstyr 2012/19/EU
  • Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)

Du kan downloade EU-overensstemmelseserklæringen på https://www.aeg-industrialsolar.de/service/downloads/

1.5 LED-indikatorer

Indikatror	Status	Beskrivelse
Strøm		TÆNDT = Wi-Fi er tilsluttet / aktivt.
		BLINK 1 = Wi-Fi-systemet nulstiller.
		BLINK 2 = WiFi er ikke forbundet med routeren.
		BLINK 4 = Wi-Fi-serverproblem
		BLINK = RS485 er tilsluttet.
		OFF = Wi-Fi er ikke aktivt.
[AKSK]I drift		TÆNDT = Inverteren leverer strøm.
		SLUKKET = Inverteren leverer ikke strøm i øjeblikket.
[G38S]Fejlbehæftet		TÆNDT = Der er opstået en fejl.
		SLUKKET = Ingen fejl.
