AS-IR02-6000-2 - Solpanel AEG - Gratis brugsanvisning og manual

Produkttype	Solcelleinverter
Mærke	AEG
Model	AS-IR02-6000-2
Nominel effekt	6.000 W
Maksimal DC-indgangsspænding	Ikke oplyst (følg panelernes specifikationer)
AC-udgangsspænding	230 V / 400 V (afhænger af net)
Udgangsfrekvens	50/60 Hz
Mål (ca.)	530 x 410 x 200 mm
Vægt (ca.)	18 kg
Beskyttelsesklasse	IP65 (estimat)
Forbindelse	Indbygget Wi-Fi, RS485
Hovedfunktioner	DC/AC-konvertering, MPPT-sporing, fjernovervågning, LED-indikatorer
Vedligeholdelse og rengøring	Rengør ydersiden med en tør klud; kontroller forbindelserne med jævne mellemrum
Sikkerhed	Jordforbindelse påkrævet, overspændingsbeskyttelse, automatisk stop ved fejl
Reservedele og reparation	MC4-stik, kabler, sikringer; reparation af autoriseret tekniker
Generelle oplysninger	CE-certificeringer, RED- og RoHS-overensstemmelse; producentgaranti (se hjemmeside)

Ofte stillede spørgsmål - AS-IR02-6000-2 AEG

Hvad er den maksimale effekt for inverteren AS-IR02-6000-2?

Inverteren AEG AS-IR02-6000-2 har en nominel effekt på 6.000 W. Den er designet til mellemstore private eller kommercielle solcelleanlæg.

Hvad er LED-indikatorerne og deres betydning?

Tre LED'er: Strøm (Wi-Fi/RS485), Drift (energiproduktion), Fejl (fejl). Blink indikerer specifikke tilstande (se manual).

Hvordan tilsluttes inverteren til elnettet?

AC-tilslutningen skal overholde nettets spænding og frekvens (230/400 V, 50/60 Hz). Brug en afbryder dimensioneret til 1,25 gange mærkestrømmen. Jordkablet (PE) skal have en modstand under 10 Ω.

Kan jeg selv installere inverteren?

Nej, installationen skal udføres af en kvalificeret tekniker med kendskab til lokale standarder og sikkerhedsinstruktioner. Forkert installation kan annullere garantien.

Hvad gør jeg ved en fejl på inverteren?

Kontroller LED'en 'Fejl'. Hvis den lyser, se manualen for at identificere fejlen. Afbryd strømmen og vent 5 minutter før indgriben. Kontakt en autoriseret service.

Hvilke typer solpaneler er kompatible?

Solcellemodulerne skal være af klasse A i henhold til IEC 61730. Sørg for, at den maksimale DC-spænding ikke overstiger inverterens grænse (se specifikationer).

Hvordan overvåges energiproduktionen?

Inverteren har indbygget Wi-Fi til fjernovervågning via en app. Ved forbindelsesproblemer, kontroller routeren eller serveren (LED Strøm blinker).

Hvad er inverterens levetid?

Under normale forhold holder en solcelleinverter typisk 10 til 15 år. Regelmæssig vedligeholdelse (rengøring, kontrol af forbindelser) kan forlænge levetiden.

Er inverteren garanteret?

Ja, producentgarantien gælder. For flere detaljer, se hjemmesiden https://www.aeg-industrialsolar.de/service/downloads/ eller kontakt support.

Hvordan rengøres inverteren?

Brug en blød, tør klud til at rengøre ydersiden. Brug ikke kemikalier eller trykvand. Kontroller, at ventilationsåbningerne ikke er blokerede.

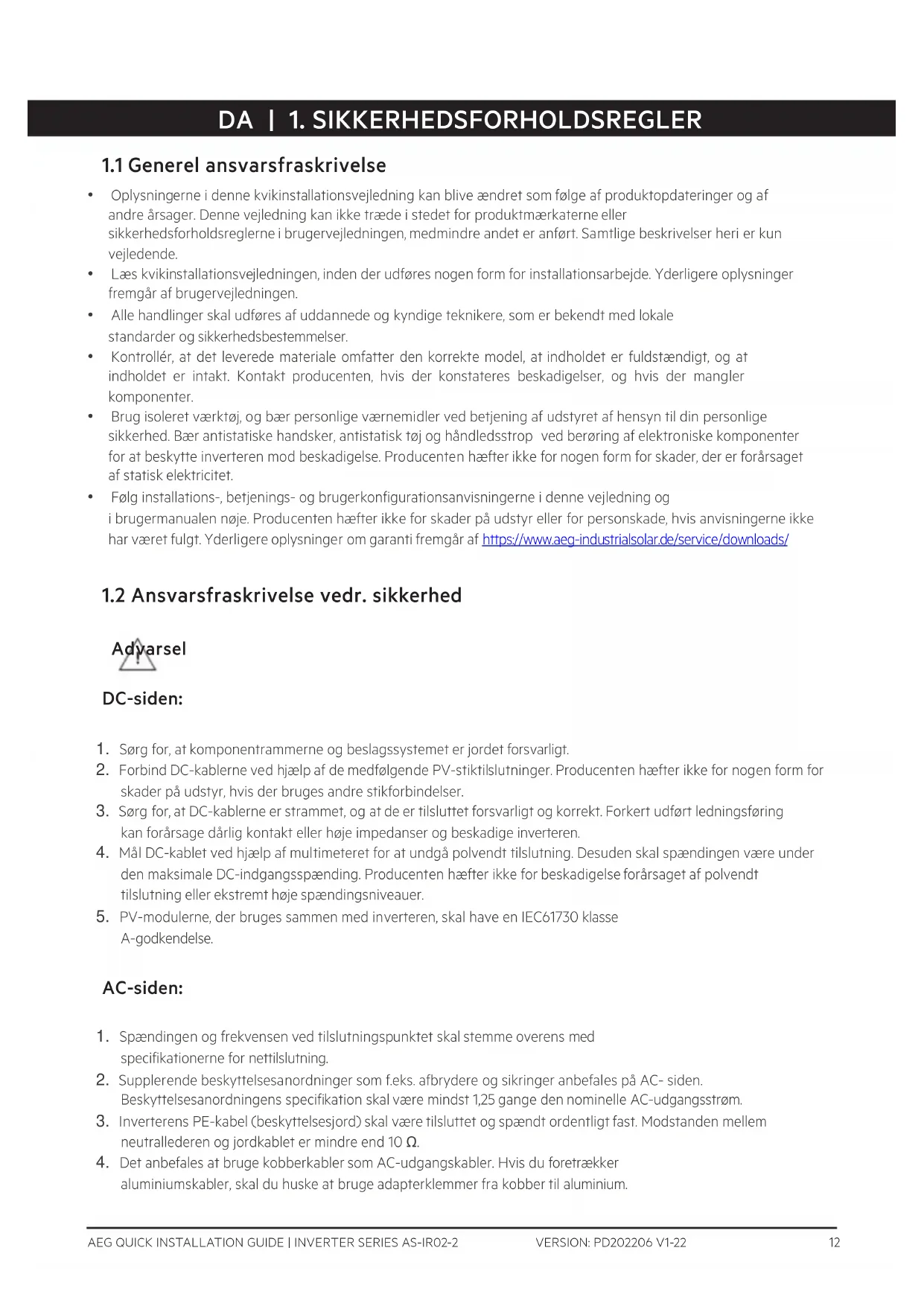

BRUGSANVISNING AS-IR02-6000-2 AEG

• Oplysningerne i denne kvikinstallationsvejledning kan blive ændret som følge af produktopdateringer og af andre årsager. Denne vejledning kan ikke træde i stedet for produktmærkaterne eller sikkerhedsforholdsreglerne i brugervejledningen, medmindre andet er anført. Samtlige beskrivelser heri er kun vejledende.
• Læs kvikinstallationsvejledningen, inden der udføres nogen form for installationsarbejde. Yderligere oplysninger fremgår af brugervejledningen.
• Alle handlinger skal udføres af uddannede og kyndige teknikere, som er bekendt med lokale standarder og sikkerhedsbestemmelser.
• Kontrollér, at det leverede materiale omfatter den korrekte model, at indholdet er fuldstændigt, og at indholdet er intakt. Kontakt producenten, hvis der konstateres beskadigelser, og hvis der mangler komponenter.
• Brug isoleret værktøj, og bær personlige værnemidler ved betjening af udstyret af hensyn til din personlige sikkerhed. Bær antistatiske handsker, antistatisk tøj og håndledsstrop ved berøring af elektroniske komponenter for at beskytte inverteren mod beskadigelse. Producenten hæfter ikke for nogen form for skader, der er forårsaget af statisk elektricitet.
• Følg installations-, betjenings- og brugerkonfigurationsanvisningerne i denne vejledning og i brugermanualen nøje. Producenten hæfter ikke for skader på udstyr eller for personskade, hvis anvisningerne ikke har været fulgt. Yderligere oplysninger om garanti fremgår af https://www.aeg-industrialsolar.de/service/downloads/

1.2 Ansvarsfraskrivelse vedr. sikkerhed

DC-siden:

1. Sørg for, at komponentrammerne og beslagssystemet er jordet forsvarligt.
2. Forbind DC-kablerne ved hjælp af de medfølgende PV-stiktilslutninger. Producenten hæfter ikke for nogen form for skader på udstyr, hvis der bruges andre stikforbindelser.
3. Sørg for, at DC-kablerne er strammet, og at de er tilsluttet forsvarligt og korrekt. Forkert udført ledningsføring kan forårsage dårlig kontakt eller høje impedanser og beskadige inverteren.
4. Mål DC-kablet ved hjælp af multimeteret for at undgå polvendt tilslutning. Desuden skal spændingen være under den maksimale DC-indgangsspænding. Producenten hæfter ikke for beskadigelse forårsaget af polvendt tilslutning eller ekstremt høje spændingsniveauer.
5. PV-modulerne, der bruges sammen med inverteren, skal have en IEC61730 klasse A-godkendelse.

AC-siden:

1. Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med specifikationerne for nettilslutning.
2. Supplerende beskyttelsesanordninger som f.eks. afbrydere og sikringer anbefales på AC- siden. Beskyttelsesanordningens specifikation skal være mindst 1,25 gange den nominelle AC-udgangsstrøm.
3. Inverterens PE-kabel (beskyttelsesjord) skal være tilsluttet og spændt ordentligt fast. Modstanden mellem neutrallederen og jordkablet er mindre end 10 Ω.
4. Det anbefales at bruge kobberkabler som AC-udgangskabler. Hvis du foretrækker aluminiumskabler, skal du huske at bruge adapterklemmer fra kobber til aluminium.

Produkt:

1. Udsæt ikke klemmerne for mekanisk belastning, da dette kan beskadige klemmerne.
2. Samtlige mærkater og advarselsmærkninger skal være synlige efter installationen. Mærkater på maskinen må ikke bruges til notater eller beskadiges eller tildækkes.
3. Uautoriseret adskillelse og modifikation kan beskadige udstyret, og sådanne skader er ikke dækket af garantien.
4. Installerer inverteren væk fra høje magnetfelter for at undgå elektromagnetisk interferens. Hvis der er radio- eller trådløst kommunikationsudstyr under 30 MHz i nærheden af inverteren, skal du:

• Installere inverteren mindst 30 m væk fra det trådløse udstyr.

- Tilføj et lavpas EMI-filter eller en flerviklingsferritkerne til inverterens DC-indgangskabel eller AC-udgangskabel.

1. Følgende advarselsmærkater er anbragt på inverteren.

	H∅JSPÆNDINGSFARE. Afbryd enhver form for forsyningsstrøm, og sluk produktet, inden der arbejdes på det.		Forsinket afladning. Vent 5 minutter efter slukning, indtil komponenterne er fuldstændigt afladede.
	Læs hele vejledningen, indendu arbejder på denne enhed.		Der foreligger potentielle faremomenter. Ifør dig egnede personlige værnemidler, inden du påbegynder nogen form for arbejde.
	Farligt høje temperaturer. Berør ikke produktet, mens det er i drift, da berøring kan forårsage forbrændinger.		Jordingspunkt. Indikerer positionen til tilslutning af PE-kablet (beskyttelsesjord).
	CE-mærkning		Inverteren må ikke bortskaffes som husholdningsaffald. Kassér produktet i overensstemmelse med lokal lovgivning og lokale bestemmelser, eller send det tilbage til producenten..

1.3 Kontrol forud for opstart

Nt,		Kontrolpunkt
1	☐	Produktet er installeret og fastgjort korrekt på et rent sted med god ventilation, hvor det er nemt at betjene.
2	☐	PE-, DC-indgangs-, AC-udgangs- og kommunikationskablerne er tilsluttet korrekt og fastgjort forsvarligt.
3	☐	Kabelforankringer er intakte og placeret ensartet, og kablerne er anbragt ordentligt.
4	☐	Ubenyttede porte og klemmer er forseglede.
5	☐	Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med inverterens nettilslutningsspecifikationer.

Solar Solutions erklærer hermed, at at inverteren med trådløse kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende direktiver:

• Direktiv om radioudstyr 2014/53/EU (RED)
- Direktiv om begrænsning af anvendelsen af visse farlige stoffer 2011/65/EU og (EU) 2015/863 (RoHS)
• Affald af elektrisk og elektronisk udstyr 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)

Solar Solutions erklærer hermed, at at inverteren uden trådløse kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende direktiver:

• Direktiv om elektromagnetisk kompatibilitet 2014/30/EU (EMC)
  • Lavspændingsdirektivet vedr. elektrisk udstyr 2014/35/EU (LVD)
• Direktiv om begrænsning af anvendelsen af visse farlige stoffer 2011/65/EU og (EU) 2015/863 (RoHS)
  • Affald af elektrisk og elektronisk udstyr 2012/19/EU
  • Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)

Du kan downloade EU-overensstemmelseserklæringen på https://www.aeg-industrialsolar.de/service/downloads/

1.5 LED-indikatorer

Indikatror	Status	Beskrivelse
[CT7W]Strøm		TÆNDT = Wi-Fi er tilsluttet / aktivt.
		BLINK 1 = Wi-Fi-systemet nulstiller.
		BLINK 2 = WiFi er ikke forbundet med routeren.
		BLINK 4 = Wi-Fi-serverproblem
		BLINK = RS485 er tilsluttet.
		OFF = Wi-Fi er ikke aktivt.
I drift		TÆNDT = Inverteren leverer strøm.
		SLUKKET = Inverteren leverer ikke strøm i øjeblikket.
[SHKZ]Fejlbehæftet		TÆNDT = Der er opstået en fejl.
		SLUKKET = Ingen fejl.
