Tuotetyyppi	Aurinkosähköinvertteri
Merkki	AEG
Malli	AS-IR02-6000-2
Nimellisteho	6 000 W
Suurin DC-tulojännite	Ei ilmoitettu (noudata paneelien teknisiä tietoja)
AC-lähtöjännite	230 V / 400 V (verkon mukaan)
Lähtötaajuus	50/60 Hz
Mitat (noin)	530 x 410 x 200 mm
Paino (noin)	18 kg
Suojausluokka	IP65 (arvio)
Liitettävyys	Sisäänrakennettu Wi-Fi, RS485
Päätoiminnot	DC/AC-muunnos, MPPT-seuranta, etävalvonta, LED-merkkivalot
Huolto ja puhdistus	Puhdista ulkopinta kuivalla liinalla; tarkista liitännät määräajoin
Turvallisuus	Maadoitus pakollinen, ylijännitesuojaus, automaattinen pysäytys vian sattuessa
Varaosat ja korjattavuus	MC4-liittimet, kaapelit, sulakkeet; korjaus valtuutetun teknikon toimesta
Yleiset tiedot	CE-sertifiointi, RED- ja RoHS-yhteensopivuus; valmistajan takuu (katso verkkosivusto)

Usein kysytyt kysymykset - AS-IR02-6000-2 AEG

Mikä on AS-IR02-6000-2 -invertterin maksimiteho?

AEG AS-IR02-6000-2 -invertterin nimellisteho on 6 000 W. Se on suunniteltu keskikokoisiin asuin- tai kaupallisiin aurinkosähköasennuksiin.

Mitkä ovat LED-merkkivalot ja niiden merkitys?

Kolme LEDiä: Virtalähde (Wi-Fi/RS485), Käynnissä (energian tuotanto), Vika (vika). Vilkkuminen osoittaa erityistiloja (katso ohjeet).

Miten invertteri liitetään sähköverkkoon?

AC-liitännän on vastattava verkon jännitettä ja taajuutta (230/400 V, 50/60 Hz). Käytä katkaisijaa, jonka mitoitus on 1,25 kertaa nimellisvirta. Maadoituskaapelin (PE) resistanssin on oltava alle 10 Ω.

Voinko asentaa invertterin itse?

Ei, asennuksen on suoritettava pätevä teknikko, joka tuntee paikalliset määräykset ja turvallisuusohjeet. Virheellinen asennus voi mitätöidä takuun.

Mitä tehdä invertterin vian sattuessa?

Tarkista 'Vika'-LED. Jos se palaa, katso ohjeista vian tunnistamiseksi. Katkaise virta ja odota 5 minuuttia ennen toimenpiteitä. Ota yhteyttä valtuutettuun huoltoon.

Minkä tyyppiset aurinkopaneelit ovat yhteensopivia?

Aurinkosähkömoduulien on oltava luokkaa A standardin IEC 61730 mukaisesti. Varmista, ettei maksimi DC-jännite ylitä invertterin rajaa (katso tekniset tiedot).

Miten energiantuotantoa valvotaan?

Invertterissä on sisäänrakennettu Wi-Fi, joka mahdollistaa etävalvonnan sovelluksen kautta. Jos yhteysongelmia ilmenee, tarkista reititin tai palvelin (Virtalähde-LED vilkkuu).

Mikä on invertterin käyttöikä?

Normaaleissa olosuhteissa aurinkosähköinvertteri kestää yleensä 10–15 vuotta. Säännöllinen huolto (puhdistus, liitäntöjen tarkistus) voi pidentää sen käyttöikää.

Onko invertterillä takuu?

Kyllä, valmistajan takuu on voimassa. Lisätietoja saat verkkosivustolta https://www.aeg-industrialsolar.de/service/downloads/ tai ottamalla yhteyttä tukeen.

Miten invertteri puhdistetaan?

Käytä pehmeää ja kuivaa liinaa ulkopinnan puhdistamiseen. Älä käytä kemikaaleja tai painevettä. Varmista, ettei tuuletusaukot ole tukossa.

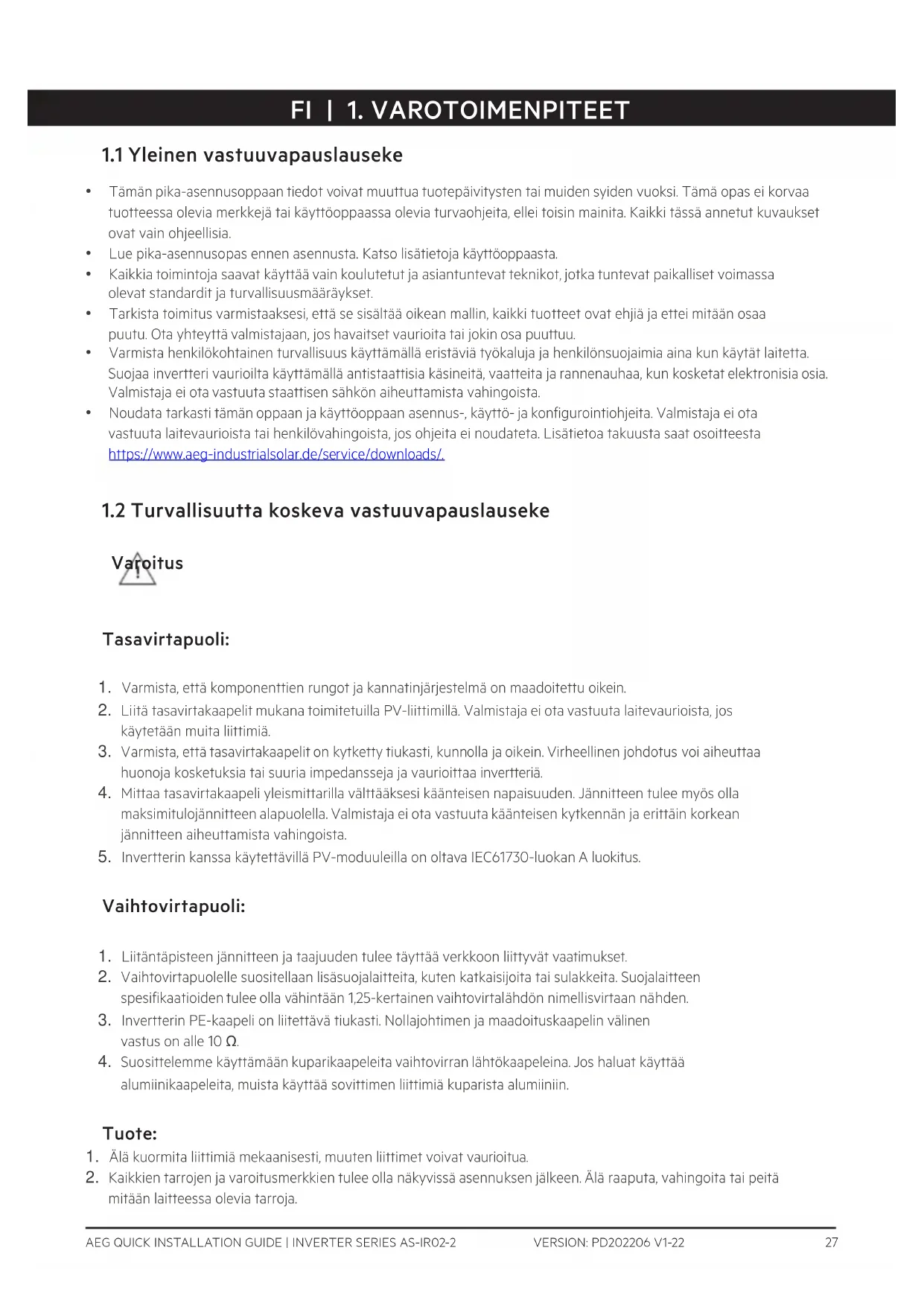

KÄYTTÖOHJE AS-IR02-6000-2 AEG

1.1 Yleinen vastuuvapauslauseke

• Tämän pika-asennusoppaan tiedot voivat muuttua tuotepäivitysten tai muiden syiden vuoksi. Tämä opas ei korvaa tuotteessa olevia merkkejä tai käyttöoppaassa olevia turvaohjeita, ellei toisin mainita. Kaikki tässä annetut kuvaukset ovat vain ohjeellisia.
• Lue pika-asennusopas ennen asennusta. Katso lisätietoja käyttöoppaasta.
• Kaikkia toimintoja saavat käyttää vain koulutetut ja asiantuntevat teknikot, jotka tuntevat paikalliset voimassa olevat standardit ja turvallisuusmääräykset.
• Tarkista toimitus varmistaaksesi, että se sisältää oikean mallin, kaikki tuotteet ovat ehjiä ja ettei mitään osaa puutu. Ota yhteyttä valmistajaan, jos havaitset vaurioita tai jokin osa puuttuu.
• Varmista henkilökohtainen turvallisuus käyttämällä eristäviä työkaluja ja henkilönsuojaimia aina kun käytät laitetta. Suojaa invertteri vaurioilta käyttämällä antistaattisia käsineitä, vaatteita ja rannenauhaa, kun kosketat elektronisia osia. Valmistaja ei ota vastuuta staattisen sähkön aiheuttamista vahingoista.
• Noudata tarkasti tämän oppaan ja käyttöoppaan asennus-, käyttö- ja konfigurointiohjeita. Valmistaja ei ota vastuuta laitevaurioista tai henkilövahingoista, jos ohjeita ei noudateta. Lisätietoa takuusta saat osoitteesta https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Turvallisuutta koskeva vastuuvapauslauseke

Tasavirtapuoli:

1. Varmista, että komponenttien rungot ja kannatinjärjestelmä on maadoitettu oikein.
2. Liitä tasavirtakaapelit mukana toimitetuilla PV-liittimillä. Valmistaja ei ota vastuuta laitevaurioista, jos käytetään muita liittimiä.
3. Varmista, että tasavirtakaapelit on kytketty tiukasti, kunnolla ja oikein. Virheellinen johdotus voi aiheuttaa huonoja kosketuksia tai suuria impedansseja ja vaurioittaa invertteriä.
4. Mittaa tasavirtakaapeli yleismittarilla välttääksesi käänteisen napaisuuden. Jännitteen tulee myös olla maksimitulojännitteen alapuolella. Valmistaja ei ota vastuuta käänteisen kytkennän ja erittäin korkean jännitteen aiheuttamista vahingoista.
5. Invertterin kanssa käytettävillä PV-moduuleilla on oltava IEC61730-luokan A luokitus.

Vaihtovirtapuoli:

1. Liitäntäpisteen jännitteen ja taajuuden tulee täyttää verkkoon liittyvät vaatimukset.
2. Vaihtovirtapuolelle suositellaan lisäsuojalaitteita, kuten katkaisijoita tai sulakkeita. Suojalaitteen spesifikaatioiden tulee olla vähintään 1,25-kertainen vaihtovirtalähdön nimellisvirtaan nähden.
3. Invertterin PE-kaapeli on liitettävä tiukasti. Nollajohtimen ja maadoituskaapelin välinen vastus on alle 10 Ω.
4. Suosittelemme käyttämään kuparikaapeleita vaihtovirran lähtökaapeleina. Jos haluat käyttää alumiinikaapeleita, muista käyttää sovittimen liittimiä kuparista alumiiniin.

Tuote:

1. Älä kuormita liittimiä mekaanisesti, muuten liittimet voivat vaurioitua.

2. Kaikkien tarrojen ja varoitusmerkkien tulee olla näkyvissä asennuksen jälkeen. Älä raaputa, vahingoita tai peitä mitään laitteessa olevia tarroja.

3. Luvaton purkaminen tai muuttaminen voi vaurioittaa laitteistoa, vauriot eivät kuulu takuun piiriin.

4. Asenna muuntaja etäälle voimakkaasta magneettikentästä sähkömagneettisten häiriöiden välttämiseksi. Jos muuntajan lähellä on alle 30 MHz:n radio tai langaton tiedonsiirtolaite, toimi seuraavasti:

5. Asenna muuntaja vähintään 30 metrin etäisyydelle langattomasta laitteesta.

6. Kytke EMI-alipäästösuodatin tai monikääminen ferriittisydän muuntajan DC-tulojohtoon tai AC-lähtöjohtoon.

7. Invertterin varoitustarrat ovat seuraavat.

	KORKEAN JÄNNITTEEN VAARA. Katkaise kaikki tulovirrat ja sammuta tuote ennen sen käsittelemistä.		Viivästynyt purkautuminen. Odota 5 minuuttia virran katkaisun jälkeen, kunnes komponentit ovat tyhjentyneet kokonaan.
	Lue opas läpi ennen kuin työskentelet tämän laitteen parissa.		Mahdollisia vaaroja. Käytä asianmukaisia henkilönsuojaimia ennen toimenpiteiden aloittamista.
	Korkean lämpötilan vaara. Älä koske käytössä olevaan tuotteeseen palovammojen välttämiseksi.		Maadoituspiste. Osoittaa PE- kaapelin sijainnin.
	CE-merkki		Älä hävitä invertteriä kotitalousjätteen mukana. Hävitä tuote paikallisten lakien ja määräysten mukaisesti tai lähetä se takaisin valmistajalle.

1.3 Tarkistukset ennen virran kytkemistä päälle

Niro		Tarkistusköhta
1	☐	Tuote on asennettu tukevasti puhtaaseen paikkaan, jossa on hyvä ilmanvaihto ja laitteen käyttö onnistuu helposti.
2	☐	PE-, DC-tulo-, AC-lähtö ja tietoliikennekaapelit on kytketty oikein ja turvallisesti.
3	☐	Johdinsiteet ovat ehjät, reititetty oikein ja tasaisesti.
4	☐	Käyttämättömät portit ja liittimet on sinetöity.
5	☐	Liitäntäpisteen jännite ja taajuus täyttävät invertterin verkkoliitäntävaatimukset.

1.4 EU-vaatimustenmukaisuusvakuutus

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, joka on varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Radiolaitedirektiivi 2014/53/EU (RED)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, jota ei ole varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU (EMC)
• Sähkölaitteiden pienjännitedirektiivi 2014/35/EU (LVD)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

EU-vaatimustenmukaisuusvakuutus on ladattavissa osoitteessa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-merkkivalot

Merkkivalo	Tilai	Kuvaus
Virta		PÄÄLLÄ = Wi-Fi yhdistetty/käytössä.
		1 VILKKUMISKERTA = Wi-Fi-järjestelmä nollautuu.
		2 VILKKUMISKERTAA = Wi-Fi-yhteyttä ei yhdistetty reitittimeen.
		4 VILKKUMISKERTAA = Wi-Fi-palvelimen virhe.
		VILKKUMINEN = RS485 on yhdistetty.
		POIS PÄÄLTÄ = Wi-Fi ei käytössä.
Käynnissä		PÄÄLLÄ = invertteri syöttää virtaa.
		POIS PÄÄLTÄ = invertteri ei syötä virtaa.
Vika		PÄÄLLÄ = vika havaittu.
