AS-IR02-6000-2 - Saulės skydelis AEG - Nemokama naudojimo instrukcija

Produkto tipas	Fotovoltinis inverteris
Prekės ženklas	AEG
Modelis	AS-IR02-6000-2
Nominali galia	6 000 W
Maksimali įėjimo DC įtampa	Nepranešta (vadovaukitės plokščių specifikacijomis)
Išėjimo AC įtampa	230 V / 400 V (pagal tinklą)
Išėjimo dažnis	50/60 Hz
Matmenys (apytiksliai)	530 x 410 x 200 mm
Svoris (apytiksliai)	18 kg
Apsaugos klasė	IP65 (apytikslė)
Ryšys	Įmontuotas Wi-Fi, RS485
Pagrindinės funkcijos	DC/AC konversija, MPPT sekimas, nuotolinis stebėjimas, LED indikatoriai
Priežiūra ir valymas	Išorę valykite sausa šluoste; periodiškai tikrinkite jungtis
Sauga	Privalomas įžeminimas, apsauga nuo viršįtampio, automatinis sustabdymas gedimo atveju
Atsarginės dalys ir remontas	MC4 jungtys, kabeliai, saugikliai; remontą atlieka įgaliotas technikas
Bendra informacija	CE sertifikatai, RED ir RoHS atitiktis; gamintojo garantija (žiūrėkite svetainę)

Dažnai užduodami klausimai - AS-IR02-6000-2 AEG

Kokia yra maksimali inverterio AS-IR02-6000-2 galia?

AEG AS-IR02-6000-2 inverterio nominali galia yra 6 000 W. Jis skirtas vidutinio dydžio gyvenamiesiems ar komerciniams fotovoltiniams įrenginiams.

Kokie yra LED indikatoriai ir jų reikšmė?

Trys LED: Maitinimas (Wi-Fi/RS485), Veikia (energijos gamyba), Gedimas (defektas). Mirksėjimas rodo konkrečias būsenas (žr. instrukciją).

Kaip prijungti inverterį prie elektros tinklo?

AC prijungimas turi atitikti tinklo įtampą ir dažnį (230/400 V, 50/60 Hz). Naudokite jungiklį, kurio vertė yra 1,25 karto didesnė už vardinę srovę. Įžeminimo kabelio (PE) varža turi būti mažesnė nei 10 Ω.

Ar galiu pats įdiegti inverterį?

Ne, montavimą turi atlikti kvalifikuotas technikas, susipažinęs su vietinėmis normomis ir saugos reikalavimais. Neteisingas montavimas gali panaikinti garantiją.

Ką daryti inverterio gedimo atveju?

Patikrinkite LED 'Gedimas'. Jei jis šviečia, peržiūrėkite instrukciją, kad nustatytumėte defektą. Išjunkite maitinimą ir palaukite 5 minutes prieš bet kokį veiksmą. Susisiekite su įgaliota tarnyba.

Kokie saulės kolektorių tipai yra suderinami?

Fotovoltiniai moduliai turi būti A klasės pagal standartą CEI 61730. Įsitikinkite, kad maksimali DC įtampa neviršija inverterio ribos (žr. specifikacijas).

Kaip stebėti energijos gamybą?

Inverteris turi Wi-Fi, leidžiantį nuotolinį stebėjimą per programėlę. Jei kyla ryšio problemų, patikrinkite maršrutizatorių arba serverį (mirksi Maitinimo LED).

Kokia inverterio tarnavimo trukmė?

Įprastomis sąlygomis fotovoltinis inverteris paprastai tarnauja 10–15 metų. Reguliari priežiūra (valymas, jungčių tikrinimas) gali prailginti jo tarnavimo laiką.

Ar inverteris turi garantiją?

Taip, gamintojo garantija galioja. Norėdami gauti daugiau informacijos, apsilankykite svetainėje https://www.aeg-industrialsolar.de/service/downloads/ arba susisiekite su pagalba.

Kaip valyti inverterį?

Valykite išorę minkšta sausa šluoste. Nenaudokite cheminių medžiagų ar vandens esant slėgiui. Patikrinkite, ar ventiliacijos angos nėra užkimštos.

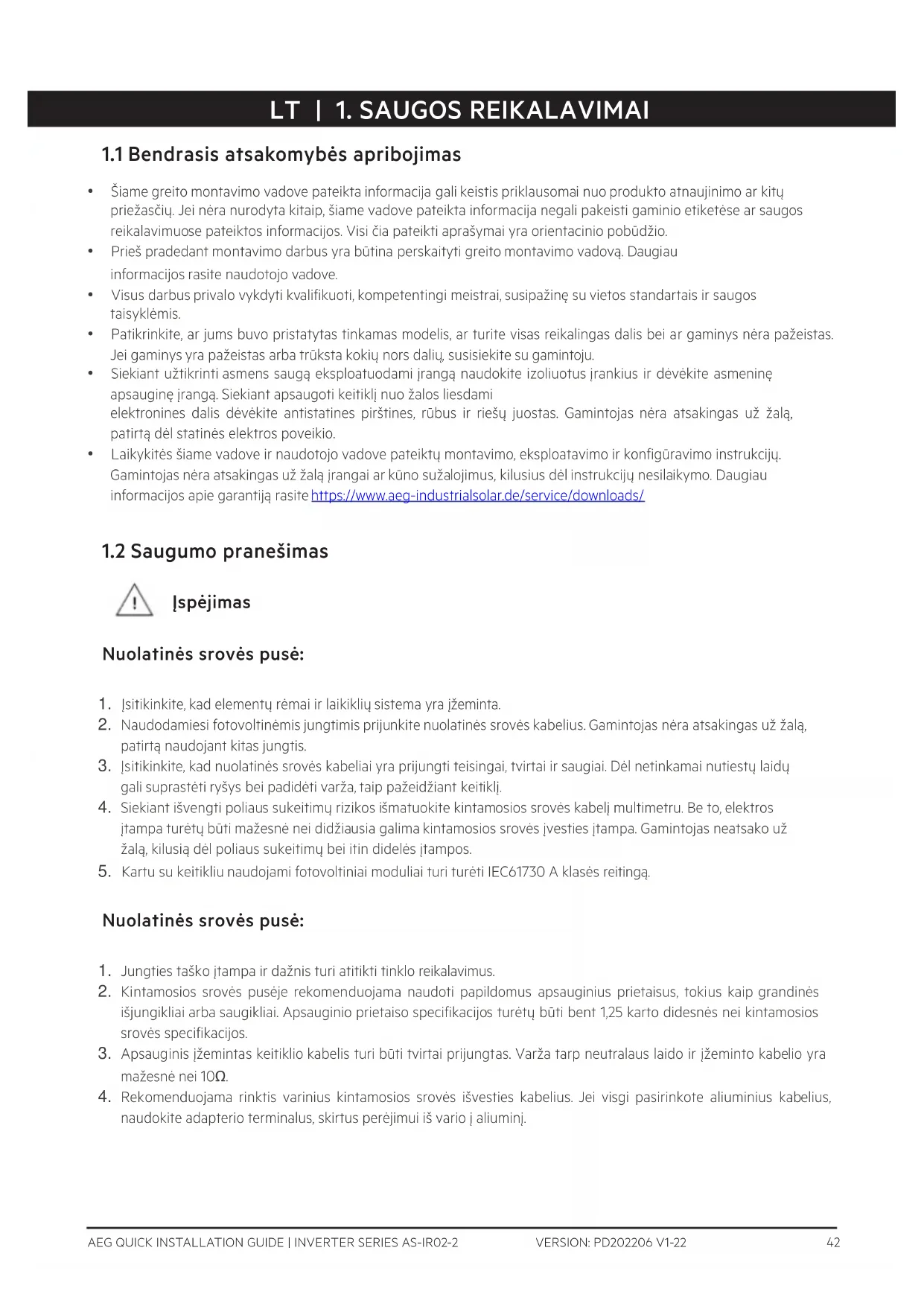

NAUDOJIMO INSTRUKCIJA AS-IR02-6000-2 AEG

1.1 Bendrasis atsakomybės apribojimas

• Šiame greito montavimo vadove pateikta informacija gali keistis priklausomai nuo produkto atnaujinimo ar kitų priežasčių. Jei nėra nurodyta kitaip, šiame vadove pateikta informacija negali pakeisti gaminio etiketėse ar saugos reikalavimuose pateiktos informacijos. Visi čia pateikti aprašymai yra orientacinio pobūdžio.
• Prieš pradedant montavimo darbus yra būtina perskaityti greito montavimo vadovą. Daugiau informacijos rasite naudotojo vadove.
• Visus darbus privalo vykdyti kvalifikuoti, kompetentingi meistrai, susipažinę su vietos standartais ir saugos taisyklémis.
• Patikrinkite, ar jums buvo pristatytas tinkamas modelis, ar turite visas reikalingas dalis bei ar gaminys nėra pažeistas. Jei gaminys yra pažeistas arba trūksta kokių nors dalių, susisiekite su gamintoju.
• Siekiant užtikrinti asmens saugą eksploatuodami įrangą naudokite izoliuotus įrankius ir dévékite asmeninę apsauginę įrangą. Siekiant apsaugoti keitiklj nuo žalos liesdami elektronines dalis dévékite antistatines pirštines, rūbus ir riešų juostas. Gamintojas nėra atsakingas už žalą, patirtą dėl statinės elektros poveikio.
• Laikykitės šiame vadove ir naudotojo vadove pateiktų montavimo, eksploatavimo ir konfigūravimo instrukcijų. Gamintojas nėra atsakingas už žalą įrangai ar kūno sužalojimus, kilusius dėl instrukcijų nesilaikymo. Daugiau informacijos apie garantiją rasite https://www.aeg-industrialsolar.de/service/downloads/

1.2 Saugumo pranešimas

Ispėjimas

Nuolatinès srovès pusè:

1. Isitikinkite, kad elementų rėmai ir laikiklių sistema yra jžeminta.
2. Naudodamiesi fotovoltinėmis jungtimis prijunkite nuolatinės srovės kabelius. Gamintojas nėra atsakingas už žalą, patirtą naudojant kitas jungtis.
3. Isitikinkite, kad nuolatinės srovės kabeliai yra prijungti teisingai, tvirtai ir saugiai. Dėl netinkamai nutiestų laidų gali suprastėti ryšys bei padidėti varža, taip pažeidžiant keitiklj.
4. Siekiant išvengti poliaus sukeitimų rizikos išmatuokite kintamosios srovės kabelį multimetru. Be to, elektros įtampa turėtų būti mažesnė nei didžiausia galima kintamosios srovės įvesties įtampa. Gamintojas neatsako už žalą, kilusią dėl poliaus sukeitimų bei itin didelės įtampos.
5. Kartu su keitikliu naudojami fotovoltiniai moduliai turi tureti IEC61730 A klasės reitinga.

Nuolatinès srovès pusè:

1. Jungties taško jtampa ir dažnis turi atitikti tinklo reikalavimus.
2. Kintamosios srovės pusėje rekomenduojama naudoti papildomus apsauginius prietaisus, tokius kaip grandinės išjungikliai arba saugikliai. Apsauginio prietaiso specifikacijos turėtų būti bent 1,25 karto didesnės nei kintamosios srovės specifikacijos.
3. Apsauginis jžemintas keitiklio kabelis turi būti tvirtai prijungtas. Varža tarp neutralaus laido ir jžeminto kabelio yra mažesné nei 10Ω.
4. Rekomenduojama rinktis varinius kintamosios srovės išvesties kabelius. Jei visgi pasirinkote aliuminius kabelius, naudokite adapterio terminalus, skirtus perėjimui iš vario j aliuminį.

Gaminys:

1. Venkite mechaninės terminalų apkrovos - ji gali juos pažeisti.
2. Atlikus montavimo darbus visos etiketės bei įspėjamieji ženklai turi būti aiškiai matomi. Neužpieškite, nepaženkite bei nepadenkite ant jrenginio esančių etikečių.
3. Neleistinas jrangos išmontavimas ar pakeitimas gali ją pažeisti. Tokiems pažeidimams garantija nėra taikoma.
4. Norėdami išvengti elektromagnetinių trukdžių, keitiklj montuokite atokiau nuo stipraus magnetinio lauko. Jei šalia keitiklio yra radijo ar belaidžių įrenginių, kurie veikia mažesniu nei 30 Mhz dažniu, privalote:

- Irengti keitiklj ne mažesniu kaip 30 m atstumu nuo belaidžių jrenginių.

- Ant keitiklio nuolatinės srovės įvesties kabelio arba kintamosios srovės išvesties kabelio uždėkite žemo pralaidumo elektromagnetinių trukdžių filtrą arba kelių apvijų ferito žiedą.

1. Keitiklis gali rodyti toliau pateiktus įspėjimus:

	AUKŠTOS ĮTAMPOS PAVOJUS. Prieš pradėdami tvarkyti gaminį atjunkite maitinimą ir išjunkite gaminį.		Uždelstas iškrovimas. Išjunge energijos tiekimą palaukite 5 minutes, kol visi elementai bus pilnai iškrauti.
	Prieš eksploatuodami įrenginį atidžiai perskaitykite šį vadovą.		Yra pavojaus tikimybė. Atlikdami bet kokias operacijas dévėkite apsauginį įrangą.
	Aukštos temperatūros pavojus. Nelieskite produkto veikimo metu, kad išvengtumėte pavojaus nudegti.		Įžeminimo taškas. Nurodo apsauginio įžeminto kabelio įvesties tašką.
	CE žymėjimas		Keitiklio negalima išmesti kaip buitinių atlieku. Išmeskite produktą pagal vietinius įstatymus ir taisykles arba grąžinkite gamintojui.

1.3 Patikra prieš jjungimą

Nr..		Patikrinimas
1	☐	Gaminys yra tvirtai sumontuotas švarioje ir gerai ventiliuojamoje vietoje, iš kurios jį lengva valdyti.
2	☐	Polietileno kabeliai, nuolatinės srovės įvestis, kintamosios srovės išvestis ir ryšio kabeliai yra tinkamai ir saugiai prijungti.
3	☐	Kabelių spaustukai nėra pažeisti, jie yra nukreipti tinkamai ir tolygiai.
4	☐	Nenaudojami lizdai ir terminalai yra užsandarinti.
5	☐	Jungties taško įtampa ir dažnis atitinka prijungimo prie keitiklio tinklo reikalavimus.

1.4 ES Atitikties deklaracija

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis su belaidžio ryšio moduliais atitinka šių direktyvų reikalavimus:

• Radijo jrangos direktyvą 2014/53/EU (RED),
- Pavojingu medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS),
- Elektros ir elektroninės įrangos atliekų direktyvą 2012/19/EU,
- Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis be belaidžio ryšio modulių atitinka šių direktyvų reikalavimus:

• Elektromagnetinio suderinamumo direktyvą 2014/30/EU (EMC),
• Elektros aparatu žemos jtampos direktyva 2014/35/EU (LVD),
- Pavojingu medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS),
- Elektros ir elektroninės jrangos atlieku direktyvą 2012/19/EU,
- Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

ES atitikties deklaraciją galite parsisiusti apsilankę adresu https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED rodikliai

Rodiklis	Padétis	Aprašymas
Maitinimas		ON = Wi-Fi prijungta / aktyvi.
		1 MIRKSNIS = Wi-Fi sistema persikrauna.
		2 MIRKSNIS = Wi-Fi neprijungta prie maršrutizatoriaus.
		4 MIRKSNIS = Wi-Fi serverio problema
		MIRKSNIS = RS485 prijungta.
		OFF = Wi-Fi neaktyvi.
Eksploatuojama		ON = Keitiklis yra maitinamas.
		OFF = Šiuo metu keitiklis nėra maitinamas.
Klaida		ON = Klaida.
