Termék típusa	Fotovoltaikus inverter
Márka	AEG
Modell	AS-IR02-6000-2
Névleges teljesítmény	6 000 W
Maximális DC bemeneti feszültség	Nem közölt (kövesse a panelek specifikációit)
AC kimeneti feszültség	230 V / 400 V (hálózattól függően)
Kimeneti frekvencia	50/60 Hz
Méretek (kb.)	530 x 410 x 200 mm
Súly (kb.)	18 kg
Védettségi fokozat	IP65 (becslés)
Csatlakoztathatóság	Beépített Wi-Fi, RS485
Fő funkciók	DC/AC átalakítás, MPPT követés, távoli felügyelet, LED jelzők
Karbantartás és tisztítás	A külső részt száraz ruhával tisztítsa; időszakosan ellenőrizze a csatlakozásokat
Biztonság	Kötelező földelés, túlfeszültség elleni védelem, automatikus leállás hiba esetén
Alkatrészek és javíthatóság	MC4 csatlakozók, kábelek, biztosítékok; javítás engedéllyel rendelkező szakember által
Általános információk	CE tanúsítványok, RED és RoHS megfelelőség; gyártói garancia (lásd a weboldalt)

Gyakran ismételt kérdések - AS-IR02-6000-2 AEG

Mi az AS-IR02-6000-2 inverter maximális teljesítménye?

Az AEG AS-IR02-6000-2 inverter névleges teljesítménye 6 000 W. Közepes méretű lakossági vagy kereskedelmi napelemes rendszerekhez tervezték.

Mik a LED jelzőfények és mit jelentenek?

Három LED: Tápfeszültség (Wi-Fi/RS485), Működés (energiatermelés), Hiba (meghibásodás). A villogások specifikus állapotokat jeleznek (lásd a kézikönyvet).

Hogyan kell csatlakoztatni az invertert az elektromos hálózathoz?

Az AC csatlakozásnak meg kell felelnie a hálózat feszültségének és frekvenciájának (230/400 V, 50/60 Hz). Használjon a névleges áram 1,25-szeresére méretezett megszakítót. A földelő kábel (PE) ellenállása legyen kisebb, mint 10 Ω.

Szerelhetem magam az invertert?

Nem, a telepítést szakképzett technikusnak kell elvégeznie, aki ismeri a helyi szabványokat és biztonsági előírásokat. A helytelen telepítés érvénytelenítheti a garanciát.

Mit tegyek inverter meghibásodása esetén?

Ellenőrizze a 'Hiba' LED-et. Ha világít, nézze meg a kézikönyvet a hiba azonosításához. Kapcsolja ki a tápellátást, és várjon 5 percet bármilyen beavatkozás előtt. Lépjen kapcsolatba egy engedélyezett szervizzel.

Milyen típusú napelemek kompatibilisek?

A napelem moduloknak A osztályúnak kell lenniük az IEC 61730 szabvány szerint. Győződjön meg arról, hogy a maximális DC feszültség nem haladja meg az inverter határértékét (lásd a specifikációkat).

Hogyan ellenőrizhető az energiatermelés?

Az inverter Wi-Fi-vel rendelkezik, amely lehetővé teszi a távoli felügyeletet egy alkalmazáson keresztül. Csatlakozási probléma esetén ellenőrizze a routert vagy a szervert (villogó Tápellátás LED).

Mennyi az inverter élettartama?

Normál körülmények között egy fotovoltaikus inverter általában 10-15 évig tart. Rendszeres karbantartással (tisztítás, csatlakozások ellenőrzése) meghosszabbítható az élettartama.

Az inverter garanciális?

Igen, a gyártói garancia érvényes. További részletekért látogasson el a https://www.aeg-industrialsolar.de/service/downloads/ weboldalra, vagy lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam az invertert?

Használjon puha, száraz ruhát a külső rész tisztításához. Ne használjon vegyszereket vagy nagynyomású vizet. Ellenőrizze, hogy a szellőzőnyílások nincsenek elzárva.

HASZNÁLATI ÚTMUTATÓ AS-IR02-6000-2 AEG

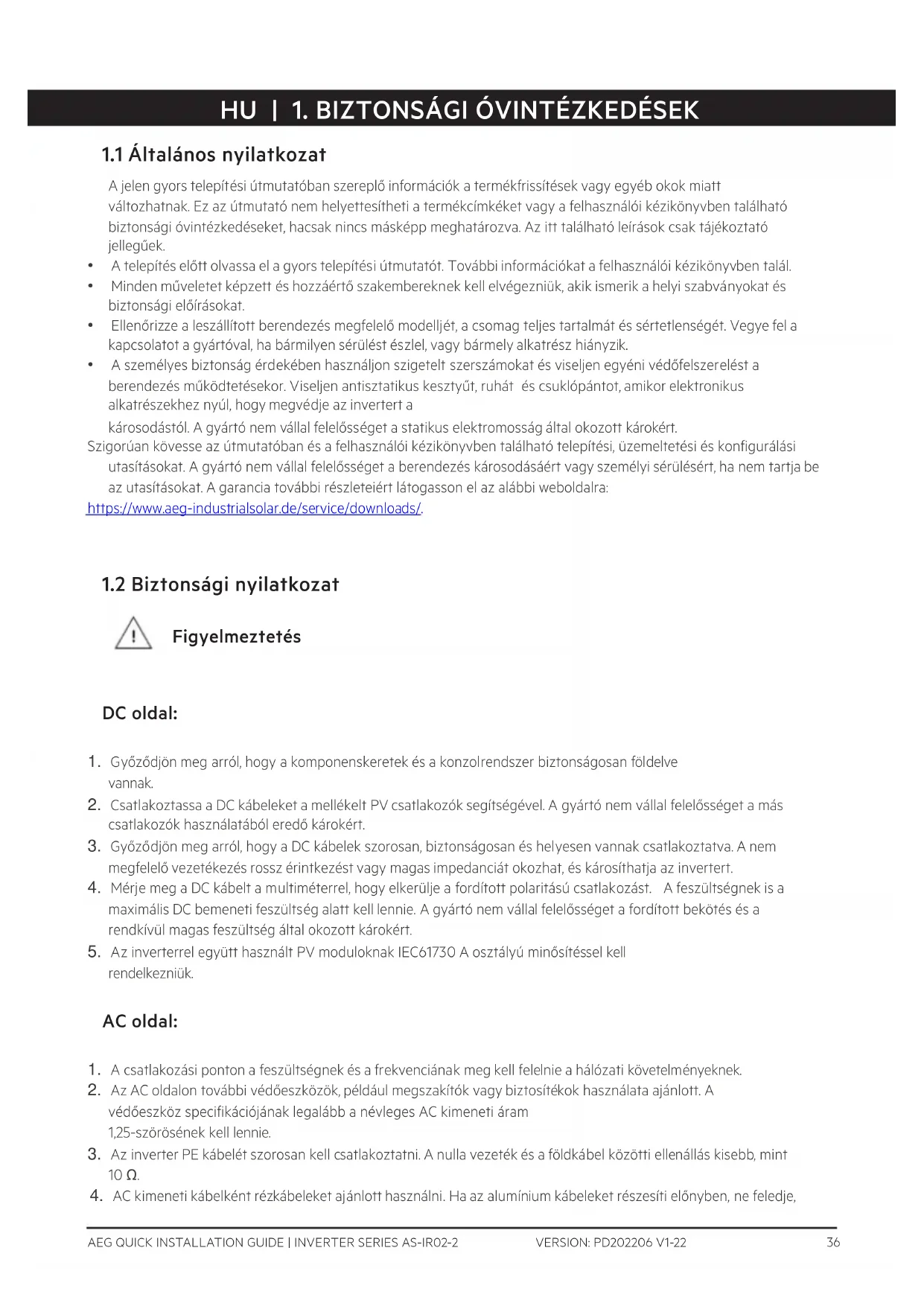

1.1 Általános nyilatkozat

A jelen gyors telepítési útmutatóban szereplő információk a termékfrissítések vagy egyéb okok miatt változhatnak. Ez az útmutató nem helyettesítheti a termékcímkéket vagy a felhasználói kézikönyvben található biztonsági óvintézkedéseket, hacsak nincs másképp meghatározva. Az itt található leírások csak tájékoztató jellegűek.

• A telepítés előtt olvassa el a gyors telepítési útmutatót. További információkat a felhasználói kézikönyvben talál.
- Minden műveletet képzett és hozzáértő szakembereknek kell elvégezniük, akik ismerik a helyi szabványokat és biztonsági előírásokat.
- Ellenőrizze a leszállított berendezés megfelelő modelljét, a csomag teljes tartalmát és sértetlenségét. Vegye fel a kapcsolatot a gyártóval, ha bármilyen sérülést észlel, vagy bármely alkatrész hiányzik.
- A személyes biztonság érdekében használjon szigetelt szerszámokat és viseljen egyéni védőfelszerelést a berendezés működtetésekor. Viseljen antisztatikus kesztyűt, ruhát és csuklópántot, amikor elektronikus alkatrészekhez nyúl, hogy megvédje az invertert a károsodástól. A gyártó nem vállal felelősséget a statikus elektromosság által okozott károkért.

Szigorúan kövesse az útmutatóban és a felhasználói kézikönyvben található telepítési, üzemeltetési és konfigurálási utasításokat. A gyártó nem vállal felelősséget a berendezés károsodásáért vagy személyi sérülésért, ha nem tartja be az utasításokat. A garancia további részleteiért látogasson el az alábbi weboldalra:

1.2 Biztonsági nyilatkozat

Figyelmeztetés

DC oldal:

1. Győződjön meg arról, hogy a komponenskeretek és a konzolrendszer biztonságosan földelve vannak.
2. Csatlakoztassa a DC kábeleket a mellékelt PV csatlakozók segítségével. A gyártó nem vállal felelősséget a más csatlakozók használatából eredő károkért.
3. Győződjön meg arról, hogy a DC kábelek szorosan, biztonságosan és helyesen vannak csatlakoztatva. A nem megfelelő vezetékezés rossz érintkezést vagy magas impedanciát okozhat, és károsíthatja az invertert.
4. Mérje meg a DC kábelt a multiméterrel, hogy elkerülje a fordított polaritású csatlakozást. A feszültségnek is a maximális DC bemeneti feszültség alatt kell lennie. A gyártó nem vállal felelősséget a fordított bekötés és a rendkívül magas feszültség által okozott károkért.
5. Az inverterrel együtt használt PV moduloknak IEC61730 A osztályú minősítéssel kell rendelkezniük.

AC oldal:

1. A csatlakozási ponton a feszültségnek és a frekvenciának meg kell felelnie a hálózati követelményeknek.
2. Az AC oldalon további védőeszközök, például megszakítók vagy biztosítékok használata ajánlott. A védőeszköz specifikációjának legalább a névleges AC kimeneti áram 1,25-szörösének kell lennie.
3. Az inverter PE kábelét szorosan kell csatlakoztatni. A nulla vezeték és a földkábel közötti ellenállás kisebb, mint 10 Ω.
4. AC kimeneti kábelként rézkábeleket ajánlott használni. Ha az alumínium kábeleket részesíti előnyben, ne feledje,

Termék:

1. Ne terhelje mechanikusan a csatlakozókat, különben a csatlakozók megsérülhetnek.
2. Minden címkének és figyelmeztető jelzésnek láthatónak kell lennie a telepítés után. Ne firkáljon a készüléken lévő címkékre, ne sértse meg és ne takarja le azokat.
3. Az illetéktelen szétszerelés vagy módosítás károsíthatja a berendezést, az ilyen kárra a garancia nem terjed ki.

4. Az elektromágneses interferencia elkerülése érdekében az inverter a nagy mágneses mezőtől távol telepítse. Ha az inverter közelében 30 MHz alatti rádió- vagy vezeték nélküli kommunikációs berendezés van, akkor:

5. Az invertert legalább 30 m távolságra telepítse a vezeték nélküli berendezéstől.

6. Adjon hozzá egy aluláteresztő EMI-szűrőt vagy egy többtekercses ferritmagot az inverter DC bemeneti kábeléhez vagy AC kimeneti kábeléhez.

7. Az inverteren található figyelmeztető címkék a következők.

	NAGYFESZÜLTSÉG JELENTETTE VESZÉLY. Mielőtt a terméken munkát végezne, kapcsolja ki az áramellátást, és kapcsolja ki a terméket.		Késleltetett kisülés. A kikapcsolás után várjon 5 percet, amíg a komponensek kisülése teljesen megtörténik.
	Olvassa el az útmutatót, mielőtt a készüléken munkát végezne.		Vannak potenciális kockázatok. Mielőtt bármilyen műveletet végezne, viseljen megfelelő személyi védőfelszerelést (PPE).
	Magas hőmérséklet jelentette veszély. Ne érintse meg a terméket működés közben, hogy elkerülje az égési sérüléseket.		Földelési pont. A PE kábel csatlakoztatásának helyét jelzi.
	CE jelölés		Ne ártalmatlanítsa az invertert háztartási hulladékként. A terméket a helyi törvényeknek és előírásoknak megfelelően ártalmatlanítsa, vagy küldje vissza a gyártónak.

1.3 Bekapcsolás elötti ellenőrzés

Bt.		Ellenőrzési tétel
1	☐	A termék telepítése szilárdan, tiszta, jól szellőző és könnyen kezelhető helyen történt.
2	☐	A PE, a DC bemenet, az AC kimenet és a kommunikációs kábelek megfelelően és biztonságosan vannak csatlakoztatva.
3	☐	A kábelkötözők épek, az elvezetés megfelelő és egyenletes.
4	☐	A használaton kívüli portok és csatlakozók lefedésre kerültek.
5	☐	A csatlakozási ponton a feszültség és a frekvencia megfelel az inverter hálózati követelményeinek.

1.4 EU megfelelőségi nyilatkozat

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulokkal ellátott inverter megfelel az alábbi irányelvek követelményeinek:

• A rádióberendezések forgalmazására vonatkozó 2014/53/EU irányelv (RED)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulok nélküli inverter megfelel az alábbi irányelvek követelményeinek:

• Elektromágneses összeférhetőségről szóló 2014/30/EU irányelv (EMC)
- Kisfeszültségű elektromos termékekre vonatkozó 2014/35/EU irányelv (LVD)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

Az EU megfelelőségi nyilatkozat az alábbi helyről tölthető le: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED jelzőfények

Jelizőfény	Állapot	Leírás
Áramellátás		VILÁGÍT = A Wi-Fi csatlakoztatva / aktív.
		1 VILLANÁS = A Wi-Fi rendszer visszaállítása folyamatban.
		2 VILLANÁS = A Wi-Fi nincs a routerhez csatlakoztatva.
		4 VILLANÁS = Wi-Fi szerver probléma
		VILLOG = Az RS485 csatlakoztatva.
		NEM VILÁGÍT = A Wi-Fi nem aktív.
Működés		VILÁGÍT = Az inverter áramot táplál a hálózatba.
		NEM VILÁGÍT = Jelenleg az inverter nem táplál áramot a hálózatba.
Hiba		VILÁGÍT = Hiba történt.
