INSTRUKCJA OBSŁUGI AS-IR02-6000-2 AEG

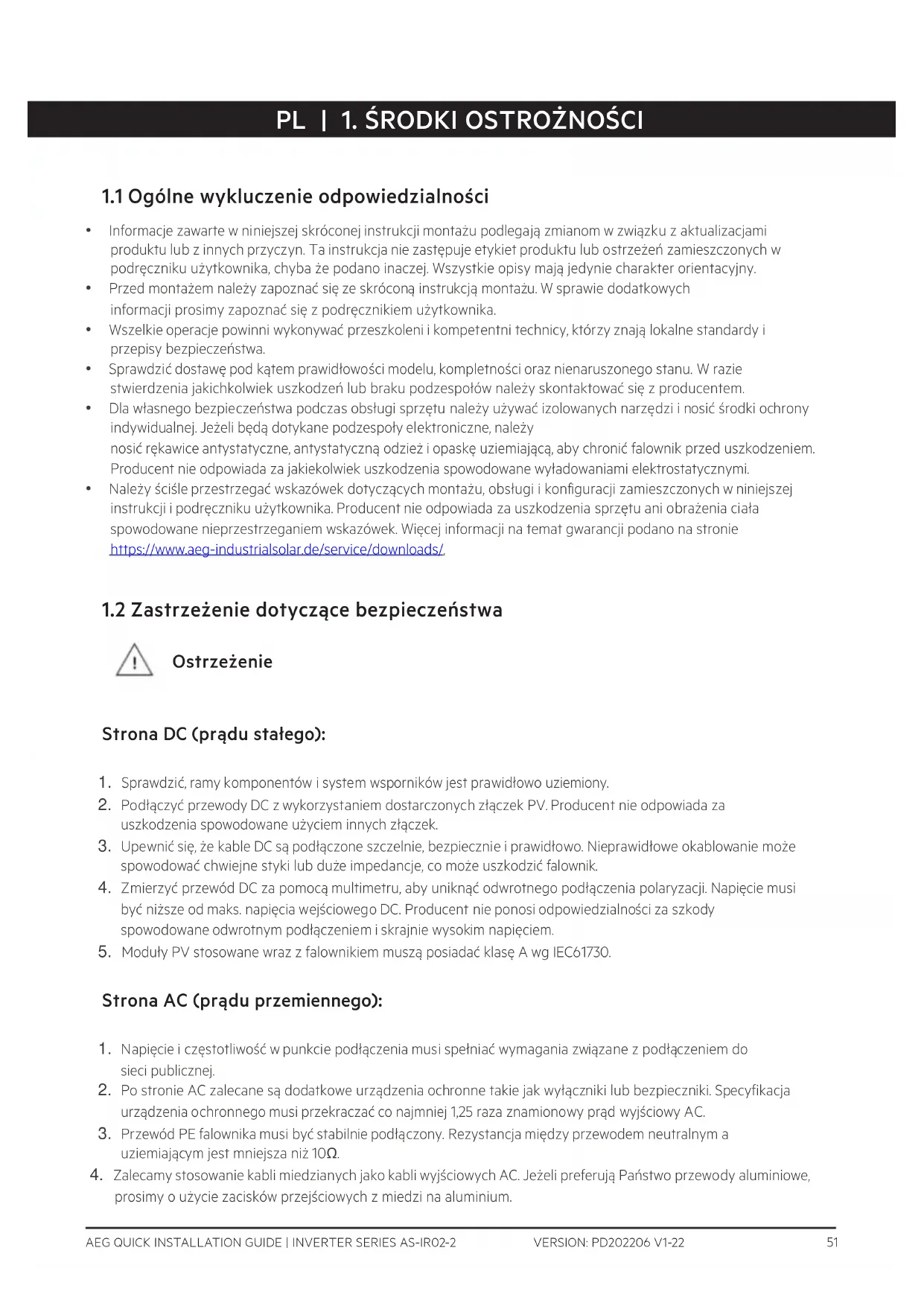

1.1 Ogólne wykluczenie odpowiedzialności
- Informacje zawarte w niniejszej skróconej instrukcji montażu podlegają zmianom w związku z aktualizacjami produktu lub z innych przyczyn. Ta instrukcja nie zastępuje etykiet produktu lub ostrzeżeń zamieszczonych w podręczniku użytkownika, chyba że podano inaczej. Wszystkie opisy mają jedynie charakter orientacyjny.
- Przed montażem należy zapoznać się ze skróconą instrukcją montażu. W sprawie dodatkowych informacji prosimy zapoznać się z podręcznikiem użytkownika.
- Wszelkie operacje powinni wykonywać przeszkoleni i kompetentni technicy, którzy znają lokalne standardy i przepisy bezpieczeństwa.
- Sprawdzić dostawę pod kątem prawidłowości modelu, kompletności oraz nienaruszonego stanu. W razie stwierdzenia jakichkolwiek uszkodzeń lub braku podzespotów należy skontaktować się z producentem.
- Dla własnego bezpieczeństwa podczas obsługi sprzętu należy używać izolowanych narzędzi i nosić środki ochrony indywidualnej. Jeżeli będą dotykane podzespoły elektroniczne, należy nosić rękawice antystatyczne, antystatyczną odzież i opaskę uziemiającą, aby chronić falownik przed uszkodzeniem. Producent nie odpowiada za jakiekolwiek uszkodzenia spowodowane wyładowaniami elektrostatycznymi.
- Należy ściśle przestrzegać wskazówek dotyczących montażu, obsługi i konfiguracji zamieszczonych w niniejszej instrukcji i podręczniku użytkownika. Producent nie odpowiada za uszkodzenia sprzętu ani obrażenia ciała spowodowane nieprzestrzeganiem wskazówek. Więcej informacji na temat gwarancji podano na stronie https://www.aeg-industrialsolar.de/service/downloads/.
1.2 Zastrzeżenie dotyczące bezpieczeństwa

Ostrzeżenie
Strona DC (prądu stałego):
- Sprawdzić, ramy komponentów i system wsporników jest prawidłowo uziemiony.
- Podłączyć przewody DC z wykorzystaniem dostarczonych złączek PV. Producent nie odpowiada za uszkodzenia spowodowane użyciem innych złączek.
- Upewnić się, że kable DC są podłączone szczelnie, bezpiecznie i prawidłowo. Nieprawidłowe okablowanie może spowodować chwiejne styki lub duże impedancje, co może uszkodzić falownik.
- Zmierzyć przewód DC za pomocą multimetru, aby uniknąć odwrotnego podłączenia polaryzacji. Napięcie musi być niższe od maks. napięcia wejściowego DC. Producent nie ponosi odpowiedzialności za szkody spowodowane odwrotnym podłączeniem i skrajnie wysokim napięciem.
- Moduły PV stosowane wraz z falownikiem muszą posiadać klasę A wg IEC61730.
Strona AC (prądu przemiennego):
- Napięcie i częstotliwość w punkcie podłączenia musi spełniać wymagania związane z podłączeniem do sieci publicznej.
- Po stronie AC zalecane są dodatkowe urządzenia ochronne takie jak wyłączniki lub bezpieczniki. Specyfikacja urządzenia ochronnego musi przekraczać co najmniej 1,25 raza znamionowy prąd wyjściowy AC.
- Przewód PE falownika musi być stabilnie podłączony. Rezystancja między przewodem neutralnym a uziemiającym jest mniejsza niż 10Ω.
- Zalecamy stosowanie kabli miedzianych jako kabli wyjściowych AC. Jeżeli preferują Państwo przewody aluminiowe, prosimy o użycie zacisków przejściowych z miedzi na aluminium.
Produkt:
- Nie obciążać zacisków mechanicznie, ponieważ grozi to ich uszkodzeniem.
- Po montażu muszą być widoczne wszystkie etykiety i znaki ostrzegawcze. Nie uszkadzać, nie zakrywać ani nie pisać po etykietach umieszczonych na urządzeniu.
-
Demontaż lub modyfikacja sprzętu bez upoważnienia może spowodować jego uszkodzenie, które nie będzie objęte gwarancją.
-
Falownik należy instalować z dala od silnego pola magnetycznego, aby uniknąć zakłóceń elektromagnetycznych. Jeśli w pobliżu falownika znajdują się jakiekolwiek urządzenia radiowe lub urządzenia do komunikacji bezprzewodowej o częstotliwości poniżej 30 MHz, należy:
-
Zainstalować falownik w odległości co najmniej 30 m od urządzeń bezprzewodowych.
-
Dodać dolnoprzepustowy filtr EMI lub wielouzwojeniowy rdzeń ferrytowy do przewodu wejściowego DC lub przewodu wyjściowego AC falownika.
-
Na falowniku umieszczono następujące etykiety ostrzegawcze.
![]() | UWAGA! WYSOKIE NAPIĘCIE!Przed rozpoczęciem pracy przy urządzeniu odłączyć wszystkie źródła zasilania i wyłączyć produkt. | ![]() | Oczekiwanie na rozładowanie. Po wyłączeniu urządzenia należy zaczekać 5 minut na całkowite rozładowanie podzespołów. |
![]() | Przed rozpoczęciem pracy przy tym urządzeniu należy dokładnie zapoznać się z instrukcją. | ![]() | Istnieją potencjalne zagrożenia. Przed rozpoczęciem jakichkolwiek pracy założyć odpowiednie ŚOI. |
![]() | Uwaga! Wysoka temperatura! Nie dotykać pracującego produktu, aby uniknąć oparzenia. | ![]() | Punkt uziemienia. Informuje o miejscu podłączenia przewodu PE. |
![]() | Oznaczenie CE | ![]() | Nie usuwać falownika wraz z odpadami komunalnymi. Należy go usuwać zgodnie z lokalnymi przepisami i regulacjami lub odesłać go do producenta. |
1.3 Kontrola przed włączeniem
| Nro | Pozycja kontroli | |
| 1 | ☐ | Produkt jest solidnie zamontowany w czystym miejscu, które jest dobrze wentylowane i łatwo dostępne do obsługi. |
| 2 | ☐ | PE, wejście DC, wyjście AC i przewody komunikacyjne są prawidłowo i stabilnie. |
| 3 | ☐ | Opaski kablowe są nienaruszone oraz prawidłowo i równo ułożone. |
| 4 | ☐ | Nieużywane porty i zaciski są zaślepione. |
| 5 | ☐ | Napięcie i częstotliwość w punkcie podłączenia muszą spełniać wymagania związane z podłączeniem do sieci publicznej. |
1.4 Deklaracja zgodności UE
Firma Solar Solutions niniejszym oświadcza, że falownik z modułami komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:
• Dyrektywa o urządzeniach radiowych 2014/53/UE (RED)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
• Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)
Firma Solar Solutions niniejszym oświadcza, że falownik bez modułów komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:
• Dyrektywa o kompatybilności elektromagnetycznej 2014/30/UE (EMC)
• Dyrektywa o niskonapięciowych urządzeniach elektrycznych 2014/35/UE (LVD)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
- Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)
Pełny tekst deklaracji zgodności UE można pobrać ze strony: https://www.aeg-industrialsolar.de/service/downloads/.
1.5 Wskaźniki LED
| Wskaźnik | Status | Ozmaczenie |
Zasilanie | Wt. = sieć WiFi jest podłączona / aktywna. | |
| MIGANIE 1 = trwa resetowanie systemu WiFi. | ||
| MIGANIE 2 = system WiFi nie jest podłączony do routera. | ||
| MIGANIE 4 = problem z serwerem WiFi. | ||
| MIGANIE = RS485 jest podłączony. | ||
| WYt. = sieć WiFi jest nieaktywna. | ||
Praca | Wt. = falownik zasila. | |
| WYt. = falownik aktualnie nie zasila. | ||
Usterka | Wt. = wystąpiła usterka. | |
| WYt. = brak usterki. |
