Typ produktu	Fotovoltaický invertor
Značka	AEG
Model	AS-IR02-6000-2
Menovitý výkon	6 000 W
Maximálne DC vstupné napätie	Neudáva sa (riadiť sa špecifikáciami panelov)
AC výstupné napätie	230 V / 400 V (podľa siete)
Výstupná frekvencia	50/60 Hz
Rozmery (pribl.)	530 x 410 x 200 mm
Hmotnosť (pribl.)	18 kg
Stupeň krytia	IP65 (odhad)
Konektivita	Vstavané Wi-Fi, RS485
Hlavné funkcie	DC/AC konverzia, MPPT sledovanie, diaľkové monitorovanie, LED indikátory
Údržba a čistenie	Vonkajšok čistite suchou handričkou; pravidelne kontrolujte pripojenia
Bezpečnosť	Povinné uzemnenie, ochrana proti prepätiu, automatické vypnutie pri poruche
Náhradné diely a opraviteľnosť	Konektory MC4, káble, poistky; oprava autorizovaným technikom
Všeobecné informácie	Certifikácia CE, súlad s RED a RoHS; záruka výrobcu (pozri web)

Často kladené otázky - AS-IR02-6000-2 AEG

Aký je maximálny výkon invertora AS-IR02-6000-2?

Invertor AEG AS-IR02-6000-2 má menovitý výkon 6 000 W. Je určený pre rezidenčné alebo stredne veľké komerčné fotovoltaické inštalácie.

Aké sú LED indikátory a ich význam?

Tri LED: Napájanie (Wi-Fi/RS485), V prevádzke (výroba energie), Porucha (chyba). Blikanie indikuje špecifické stavy (pozri návod).

Ako pripojiť invertor k elektrickej sieti?

AC pripojenie musí spĺňať napätie a frekvenciu siete (230/400 V, 50/60 Hz). Použite istič dimenzovaný na 1,25-násobok menovitého prúdu. Uzemňovací kábel (PE) musí mať odpor menší ako 10 Ω.

Môžem si invertor nainštalovať sám?

Nie, inštaláciu musí vykonať kvalifikovaný technik oboznámený s miestnymi normami a bezpečnostnými predpismi. Nesprávna inštalácia môže zrušiť záruku.

Čo robiť v prípade poruchy invertora?

Skontrolujte LED 'Porucha'. Ak svieti, pozrite si návod na identifikáciu chyby. Vypnite napájanie a počkajte 5 minút pred akýmkoľvek zásahom. Kontaktujte autorizovaný servis.

Aké typy solárnych panelov sú kompatibilné?

Fotovoltaické moduly musia byť triedy A podľa normy CEI 61730. Uistite sa, že maximálne DC napätie nepresahuje limit invertora (pozri špecifikácie).

Ako monitorovať výrobu energie?

Invertor obsahuje Wi-Fi umožňujúce diaľkové monitorovanie pomocou aplikácie. V prípade problému s pripojením skontrolujte router alebo server (blikajúca LED Napájanie).

Aká je životnosť invertora?

Za normálnych podmienok fotovoltaický invertor zvyčajne vydrží 10 až 15 rokov. Pravidelná údržba (čistenie, kontrola pripojení) môže predĺžiť jeho životnosť.

Je invertor v záruke?

Áno, platí záruka výrobcu. Viac podrobností nájdete na stránke https://www.aeg-industrialsolar.de/service/downloads/ alebo kontaktujte podporu.

Ako čistiť invertor?

Použite mäkkú a suchú handričku na čistenie vonkajška. Nepoužívajte chemikálie ani vodu pod tlakom. Skontrolujte, či nie sú upchaté vetracie otvory.

NÁVOD NA OBSLUHU AS-IR02-6000-2 AEG

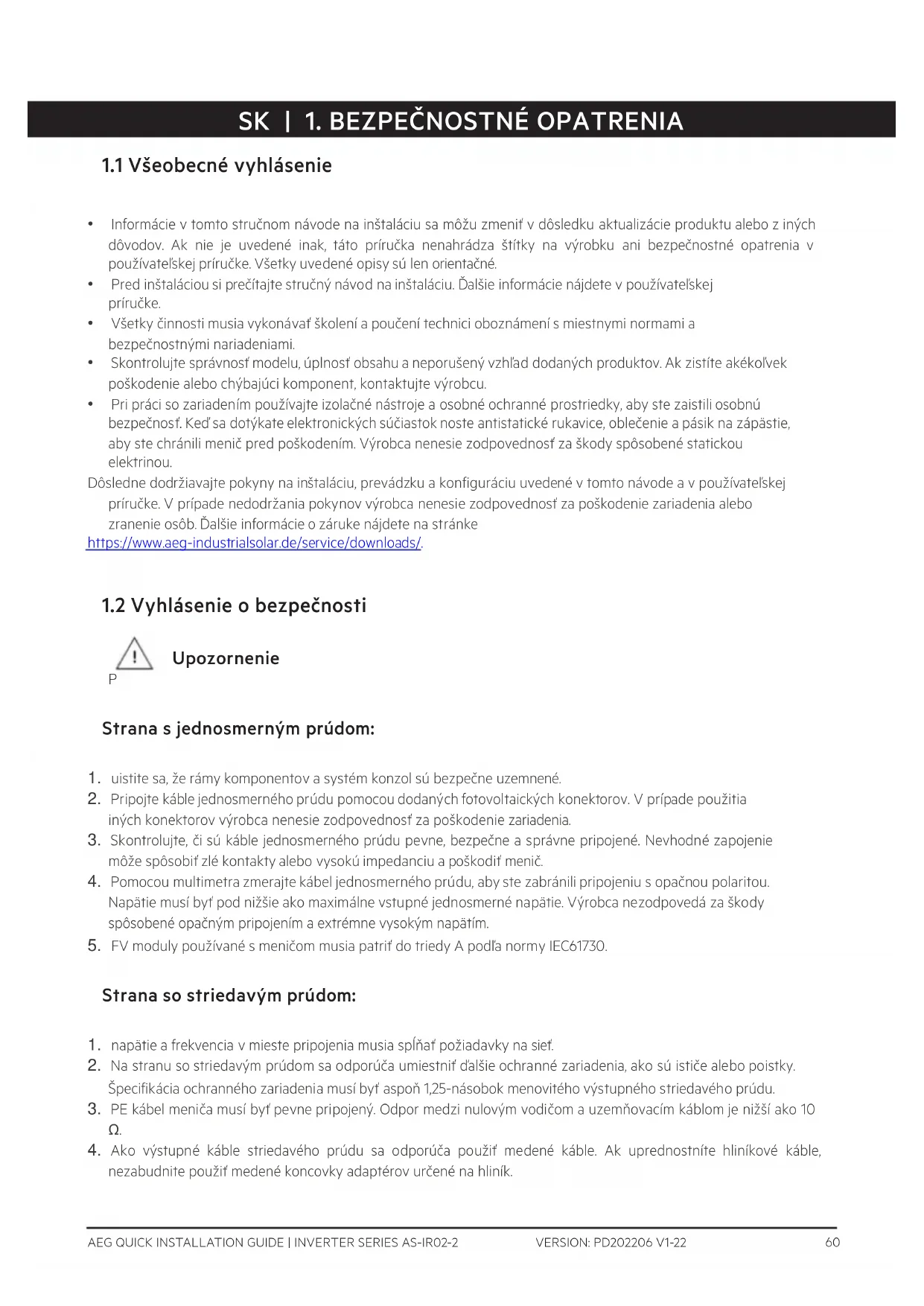

1.1 Všeobecné vyhlásenie

• Informácie v tomto stručnom návode na inštaláciu sa môžu zmeniť v dôsledku aktualizácie produktu alebo z iných dôvodov. Ak nie je uvedené inak, táto príručka nenahrádza štítky na výrobku ani bezpečnostné opatrenia v používateľskiej príručke. Všetky uvedené opisy sú len orientačné.
• Pred inštaláciou si prečítajte stručný návod na inštaláciu. Dalšie informácie nájdete v používatelskej príručke.
• Všetky činnosti musia vykonávať školení a poučení technici oboznámení s miestnymi normami a bezpečnostnými nariadeniami.
• Skontrolujte správnosť modelu, úplnosť obsahu a neporušený vzhľad dodaných produktov. Ak zistíte akékolvek poškodenie alebo chýbajúci komponent, kontaktujte výrobcu.
• Pri práci so zariadením používajte izolačné nástroje a osobné ochranné prostriedky, aby ste zaistili osobnú bezpečnosť. Ked'sa dotýkate elektronických súčiastok noste antistatické rukavice, oblečenie a pásik na zápăstie, aby ste chránili menič pred poškodením. Výrobca nenesie zodpovednosť za škody spôsobené statickou elektrinou.

Dôsledne dodržiavajte pokyny na inštaláciu, prevádzku a konfiguráciu uvedené v tomto návode a v používatelskej príručke. V prípade nedodržania pokynov výrobca nenesie zodpovednosť za poškodenie zariadenia alebo zranenie osôb. Ďalšie informácie o záruke nájdete na stránke

Strana s jednosmerným prúdom:

1. uistite sa, že rámy komponentov a systém konzol sú bezpečne uzemnené.
2. Pripojte kable jednosmerného prúdu pomocou dodaných fotovoltaických konektorov. V prípade použitia iných konektorov výrobca nenesie zodpovednosť za poškodenie zariadenia.
3. Skontrolujte, či sú káble jednosmerného prúdu pevne, bezpečne a správne pripojené. Nevhodné zapojenie môže spôsobit' zlé kontakty alebo vysokú impedanciu a poškodit' menič.
4. Pomocou multimetra zmerajte kábel jednosmerného prúdu, aby ste zabránili pripojeniu s opačnou polaritou. Napätie musí byť pod nižšie ako maximálne vstupné jednosmerné napätie. Výrobca nezodpovedá za škody spôsobené opačným pripojením a extrémne vysokým napätím.
5. FV moduly používané s meničom musia patrif do triedy A podla normy IEC61730.

1. napätie a frekvencia v mieste pripojenia musia spíňať požiadavky na sief.
2. Na stranu so striedavým prúdom sa odporúča umiestnit’ dalšie ochranné zariadenia, ako sú ističe alebo poistky. Špecifikácia ochranného zariadenia musí byť aspoň 1,25-násobok menovitého výstupného striedavého prúdu.
3. PE kábel meniča musí byť pevne pripojený. Odpor medzi nulovým vodičom a uzemňovacím káblom je nižší ako 10 Ω.
4. Ako výstupné káble striedavého prúdu sa odporúča použit medené káble. Ak uprednostníte hliníkové káble, nezabudnite použit medené koncovky adaptérov určené na hliník.

Produkt:

1. koncovky mechanicky nezaťažujte, mohlo by dôjst k ich poškodeniu.
2. Všetky štítky a výstražné značky musia byť po inštalácii viditelné. Žiadny štítok na zariadení nesmie byť preškrtnutý, poškodený ani prekrytý.
3. Neoprávnené rozmontovanie alebo úprava môže spôsobit poškodenie zariadenia, na ktoré sa nevzfahuje záruka.

4. Invertor nainštalujte mimo dosahu silného magnetického pola, aby ste sa vyhli elektromagnetickému rušeniu. Ak je v blízkosti invertora akékolvek rádiové alebo bezdrótové komunikačné zariadenie do 30 MHz, musíte urobiť nasledovné kroky:

5. Inštalujte invertor minimálne 30 m od bezdrôtového zariadenia.

6. Do vstupného kábla jednosm. prúdu alebo výstupného kábla stried. prúdu invertora pridajte EMI filter pre nízke frekvencie alebo viacnásobne vinuté feritové jadro.

7. Na meniči sú tieto výstražné štítky.

	NEBEZPEČENSTVO VYSOKÉHONAPÄTIA. Než začnete pracovať na výrobku, odpojte všetky zdroje napájania a vypnite ho.		Oneskorené vybitie. Po vypnutí počkajte 5 minút, kým sa komponenty úplne nevybijú.
	Pred prácou na tomto zariadení si prečítajte návod.		Sú prítomné možné riziká. Pred každou činnosťou si nasadťe vhodné osobné ochranné prostriedky.
	Nebezpečenstvo vysokej teploty.Nedotýkajte sa výrobku počas prevádzky, aby ste sa nepopálili.		Uzemňovací bod. Označuje polohu na pripojenie polyetylénového kábla.
	Označenie CE		Menič nelikvidujte ako domový odpad.Výrobok zlikvidujte v súlade s miestnymi zákonmi a predpismi alebo ho pošlite späť výrobcovi.

1.3 Kontrola pred zapnutím

Č		Po ložka kom trolly
1	☐	Výrobok je pevne nainštalovaný na čistom, dobre vetranom mieste, kde sa dobre ovláda.
2	☐	PE, vstup jednosmerného prúdu, výstup striedavého prúdu a komunikačné káble sú správne a bezpečne pripojené.
3	☐	Pásiky na stiahnutie káblov sú neporušené, správne a rovnomerne rozmiestnené.
4	☐	Nepoužívané porty a svorky sú zapečatené.
5	☐	Napätie a frekvencia v mieste pripojenia splňajú požiadavky na pripojenie sieťového meniča.

1.4 Vyhlásenie EÚ o zhode

Spoločnosť Solar Solutions týmto prehlasuje, že invertor s bezdrôtovými komunikačnými modulmi predávaný na európskom trhu splňa požiadavky nasledujúcich smerníc:

• Nariadenie o rádiových zariadeniach (RED) 2014/53/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

Spoločnosť Solar Solutions týmto prehlasuje, že invertor bez bezdrôtových komunikačných modulov predávaný na európskom trhu spĺňa požiadavky nasledujúcich smerníc:

• Nariadenie o elektromagnetickej kompatibilite (EMC) 2014/30/EÚ
• Nariadenie o nízkom napátí (LVD) 2014/35/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

EÚ vyhlásenia o zhode si môžete stiahnuť na stránke https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Kontrolky LED

Kontrolka	Stav	Opis
Napájanie		ON = pripojené k sieti Wi-Fi/aktívne.
		BLIKÁ 1 = systém Wi-Fi sa resetuje.
		BLIKÁ 2 = Wi-Fi nie je pripojená k routeru.
		BLIKÁ 4 = problém so serverom Wi-Fi
		BLIKÁ = RS485 je pripojený.
		OFF = sieť WI-FI nie je aktívna.
V prevádzke		ON = menič dodáva energiu.
		OFF = menič momentálne nedodáva energiu.
Chybné		ON = objavila sa chyba.
		OFF = žiadna chyba.
