AS-IR02-6000-2 - Pannello solare AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter fotovoltaico
Marca	AEG
Modello	AS-IR02-6000-2
Potenza nominale	6 000 W
Tensione di ingresso DC massima	Non comunicata (seguire le specifiche dei pannelli)
Tensione di uscita AC	230 V / 400 V (secondo la rete)
Frequenza di uscita	50/60 Hz
Dimensioni (circa)	530 x 410 x 200 mm
Peso (circa)	18 kg
Grado di protezione	IP65 (stima)
Connettività	Wi-Fi integrato, RS485
Funzioni principali	Conversione DC/AC, inseguimento MPPT, monitoraggio remoto, indicatori LED
Manutenzione e pulizia	Pulire l'esterno con un panno asciutto; verificare periodicamente i collegamenti
Sicurezza	Messa a terra obbligatoria, protezione contro le sovratensioni, arresto automatico in caso di guasto
Ricambi e riparabilità	Connettori MC4, cavi, fusibili; riparazione da parte di un tecnico autorizzato
Informazioni generali	Certificazioni CE, conformità RED e RoHS; garanzia del produttore (vedere sito)

Domande frequenti - AS-IR02-6000-2 AEG

Qual è la potenza massima dell'inverter AS-IR02-6000-2?

L'inverter AEG AS-IR02-6000-2 ha una potenza nominale di 6 000 W. È progettato per impianti fotovoltaici residenziali o commerciali di medie dimensioni.

Quali sono i LED indicatori e il loro significato?

Tre LED: Alimentazione (Wi-Fi/RS485), In funzione (produzione di energia), Guasto (difetto). I lampeggiamenti indicano stati specifici (vedere il manuale).

Come collegare l'inverter alla rete elettrica?

Il collegamento AC deve rispettare la tensione e la frequenza della rete (230/400 V, 50/60 Hz). Utilizzare un interruttore dimensionato a 1,25 volte la corrente nominale. Il cavo di terra (PE) deve avere una resistenza inferiore a 10 Ω.

Posso installare l'inverter da solo?

No, l'installazione deve essere eseguita da un tecnico qualificato familiarizzato con le norme locali e le istruzioni di sicurezza. Un'installazione errata può annullare la garanzia.

Cosa fare in caso di guasto dell'inverter?

Controllare il LED 'Guasto'. Se acceso, consultare il manuale per identificare il difetto. Spegnere l'alimentazione e attendere 5 minuti prima di qualsiasi intervento. Contattare un servizio autorizzato.

Quali tipi di pannelli solari sono compatibili?

I moduli fotovoltaici devono essere di classe A secondo la norma CEI 61730. Assicurarsi che la tensione DC massima non superi il limite dell'inverter (vedere specifiche).

Come monitorare la produzione di energia?

L'inverter integra un Wi-Fi che consente il monitoraggio remoto tramite un'app. In caso di problemi di connessione, verificare il router o il server (LED Alimentazione lampeggiante).

Qual è la durata di vita dell'inverter?

In condizioni normali, un inverter fotovoltaico dura generalmente da 10 a 15 anni. Una manutenzione regolare (pulizia, verifica dei collegamenti) può prolungarne la durata.

L'inverter è in garanzia?

Sì, è applicabile la garanzia del produttore. Per maggiori dettagli, consultare il sito https://www.aeg-industrialsolar.de/service/downloads/ o contattare l'assistenza.

Come pulire l'inverter?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Non utilizzare prodotti chimici o acqua sotto pressione. Verificare che le feritoie di ventilazione non siano ostruite.

MANUALE UTENTE AS-IR02-6000-2 AEG

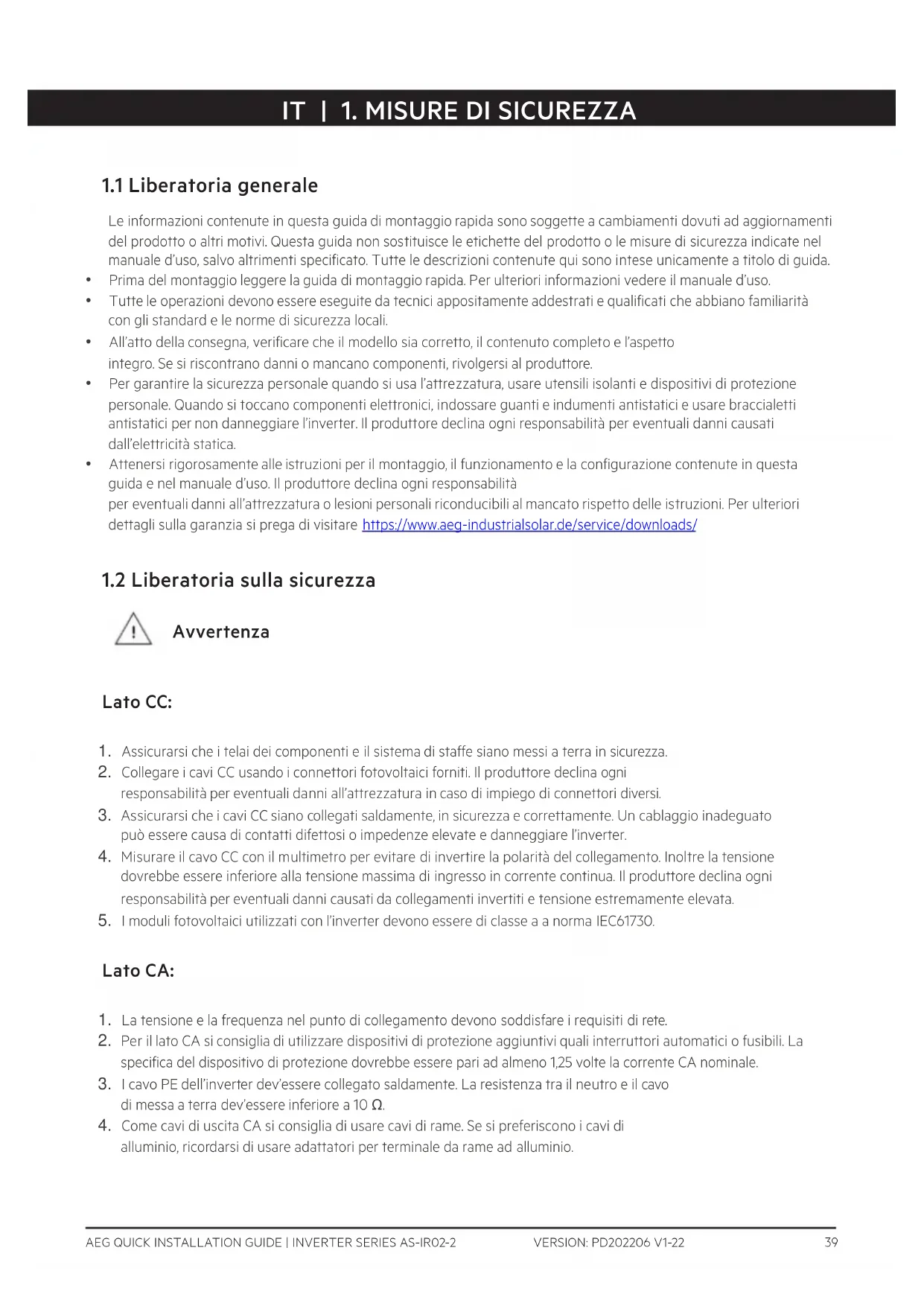

1.1 Liberatoria generale

Le informazioni contenute in questa guida di montaggio rapida sono soggette a cambiamenti dovuti ad aggiornamenti del prodotto o altri motivi. Questa guida non sostituisce le etichette del prodotto o le misure di sicurezza indicate nel manuale d'uso, salvo altrimenti specificato. Tutte le descrizioni contenute qui sono intese unicamente a titolo di guida.

• Prima del montaggio leggere la guida di montaggio rapida. Per ulteriori informazioni vedere il manuale d'uso.
• Tutte le operazioni devono essere eseguite da tecnici appositamente addestrati e qualificati che abbiano familiarità con gli standard e le norme di sicurezza locali.
• All'atto della consegna, verificare che il modello sia corretto, il contenuto completo e l'aspetto integro. Se si riscontrano danni o mancano componenti, rivolgersi al produttore.
• Per garantire la sicurezza personale quando si usa l'attrezzatura, usare utensili isolanti e dispositivi di protezione personale. Quando si toccano componenti elettronici, indossare guanti e indumenti antistatici e usare braccialetti antistatici per non danneggiare l'inverter. Il produttore declina ogni responsabilità per eventuali danni causati dall'elettricità statica.
• Attenersi rigorosamente alle istruzioni per il montaggio, il funzionamento e la configurazione contenute in questa guida e nel manuale d'uso. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura o lesioni personali riconducibili al mancato rispetto delle istruzioni. Per ulteriori dettagli sulla garanzia si prega di visitare https://www.aeg-industrialsolar.de/service/downloads/

1.2 Liberatoria sulla sicurezza

Avvertenza

Lato CC:

1. Assicurarsi che i telai dei componenti e il sistema di staffe siano messi a terra in sicurezza.
2. Collegare i cavi CC usando i connettori fotovoltaici forniti. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura in caso di impiego di connettori diversi.
3. Assicurarsi che i cavi CC siano collegati saldamente, in sicurezza e correttamente. Un cablaggio inadeguato può essere causa di contatti difettosi o impedenze elevate e danneggiare l'inverter.
4. Misurare il cavo CC con il multimetro per evitare di invertire la polarità del collegamento. Inoltre la tensione dovrebbe essere inferiore alla tensione massima di ingresso in corrente continua. Il produttore declina ogni responsabilità per eventuali danni causati da collegamenti invertiti e tensione estremamente elevata.
5. I moduli fotovoltaici utilizzati con l'inverter devono essere di classe a a norma IEC61730.

Lato CA:

1. La tensione e la frequenza nel punto di collegamento devono soddisfare i requisiti di rete.
2. Per il lato CA si consiglia di utilizzare dispositivi di protezione aggiuntivi quali interruttori automatici o fusibili. La specifica del dispositivo di protezione dovrebbe essere pari ad almeno 1,25 volte la corrente CA nominale.
3. I cavo PE dell'inverter dev'essere collegato saldamente. La resistenza tra il neutro e il cavo di messa a terra dev'essere inferiore a 10 Ω.
4. Come cavi di uscita CA si consiglia di usare cavi di rame. Se si preferiscono i cavi di alluminio, ricordarsi di usare adattatori per terminale da rame ad alluminio.

Prodotto:

Non applicare carichi meccanici ai terminali, altrimenti i terminali possono subire danni.

1. Tutte le etichette e i contrassegni di avvertenza devono essere visibili dopo il montaggio. Non scarabocchiare, danneggiare o coprire le etichette del dispositivo.
2. Lo smontaggio o la modifica non autorizzati possono danneggiare l'attrezzatura, il danno non è coperto dalla garanzia.
3. Installare l'inverter lontano da campi magnetici elevati per evitare interferenze elettromagnetiche. Se sono presenti apparecchiature di comunicazione radio o wireless con frequenze inferiori a 30MHz vicino all'inverter, è necessario:

• Installare l'inverter ad almeno 30 m di distanza dall'apparecchiatura wireless.
- Aggiungere un filtro EMI passa basso o un nucleo di ferrite a più avvolgimenti al cavo di ingresso CC o al cavo di uscita CA dell'inverter.

1. Di seguito sono riportate le etichette di avvertenza dell'inverter.

	PERICOLO: ALTA TENSIONEScollegare l'alimentazione e spegnere il prodotto prima di intervenire su di esso.		Scarica ritardata. Dopo aver disinserito l'alimentazione, attendere 5 minuti finché tutti i componenti non siano completamente scaricati.
	Leggere la guida prima di intervenire su questo dispositivo.		Esiste un rischio potenziale. Prima di qualsiasi intervento indossare DPI adeguati.
	Rischio di alta temperatura. Non toccare il prodotto in funzione per evitare di arrecarsi ustioni.		Punto di messa a terra. Indica la posizione per il collegamento del cavo PE.
	Marcatura CE		Non smaltire l'inverter tra i rifiuti domestici. Smaltire il produttore in conformità alle leggi e ai regolamenti locali o rispedirlo al produttore.

1.3 Controllo prima dell'accensione

N.		Og getto del controllo
1		Il prodotto è montato saldamente in un luogo pulito, ben ventilato e di facile accesso.
2		I cavi PE, di ingresso CC e uscita CA e di comunicazione sono collegati correttamente e saldamente.
3		Le fascette serracavo sono intatte e collocate correttamente e uniformemente.
4		Gli attacchi e i terminali non utilizzati sono sigillati.
5		La tensione e la frequenza nel punto di collegamento soddisfano i requisiti per il collegamento dell'inverter alla rete.

1.4 Dichiarazione di conformità UE

Solar Solutions dichiara che l'inverter con moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva apparecchiature radio 2014/53/UE (RED)
• Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
• Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
- Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)

Solar Solutions dichiara che l'inverter senza moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva compatibilità elettromagnetica 2014/30/UE (EMC)
• Direttiva bassa tensione 2014/35/UE (LVD)
• Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
• Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
• Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)
È possibile scaricare la dichiarazione di conformità UE all'indirizzo https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Spie LED

Spia	Stat 0	Descrizione
Potenza		ACCESA = Wi-Fi collegato / attivo.
		LAMPEGGIA 1 = reset sistema Wi-Fi in corso.
		LAMPEGGIA 2 = WiFi non collegato al router.
		LAMPEGGIA 4 = problema server Wi-Fi
		LAMPEGGIA = RS485 collegato.
		SPENTA = Wi-Fi non attivo.
In funzione		ACCESA = l'inverter sta alimentando energia.
		SPENTA = l'inverter non sta alimentando energia.
Guasto		ACCESA = si è verificato un guasto.
