Producttype	Fotovoltaïsche omvormer
Merk	AEG
Model	AS-IR02-6000-2
Nominaal vermogen	6 000 W
Maximale DC-ingangsspanning	Niet meegedeeld (volg de specificaties van de panelen)
AC-uitgangsspanning	230 V / 400 V (afhankelijk van het net)
Uitgangsfrequentie	50/60 Hz
Afmetingen (ongeveer)	530 x 410 x 200 mm
Gewicht (ongeveer)	18 kg
Beschermingsgraad	IP65 (schatting)
Connectiviteit	Ingebouwd Wi-Fi, RS485
Hoofdfuncties	DC/AC-conversie, MPPT-tracking, bewaking op afstand, LED-indicatoren
Onderhoud en reiniging	Reinig de buitenkant met een droge doek; controleer periodiek de aansluitingen
Veiligheid	Verplichte aarding, overspanningsbeveiliging, automatische uitschakeling bij fouten
Reserveonderdelen en repareerbaarheid	MC4-connectoren, kabels, zekeringen; reparatie door erkende technicus
Algemene informatie	CE-certificeringen, conformiteit met RED en RoHS; fabrieksgarantie (zie website)

Veelgestelde vragen - AS-IR02-6000-2 AEG

Wat is het maximale vermogen van de omvormer AS-IR02-6000-2?

De AEG AS-IR02-6000-2 omvormer heeft een nominaal vermogen van 6 000 W. Het is ontworpen voor middelgrote residentiële of commerciële fotovoltaïsche installaties.

Wat zijn de LED-indicatoren en hun betekenis?

Drie LED's: Voeding (Wi-Fi/RS485), In bedrijf (energieproductie), Storing (defect). Knipperen duidt op specifieke toestanden (zie handleiding).

Hoe sluit ik de omvormer aan op het elektriciteitsnet?

De AC-aansluiting moet overeenkomen met de spanning en frequentie van het net (230/400 V, 50/60 Hz). Gebruik een automaat die is gedimensioneerd op 1,25 keer de nominale stroom. De aardingskabel (PE) moet een weerstand hebben van minder dan 10 Ω.

Kan ik de omvormer zelf installeren?

Nee, de installatie moet worden uitgevoerd door een gekwalificeerde technicus die bekend is met de lokale normen en veiligheidsvoorschriften. Een onjuiste installatie kan de garantie ongeldig maken.

Wat moet ik doen bij een storing van de omvormer?

Controleer de LED 'Storing'. Als deze brandt, raadpleeg dan de handleiding om het defect te identificeren. Schakel de voeding uit en wacht 5 minuten voordat u ingrijpt. Neem contact op met een erkende service.

Welke soorten zonnepanelen zijn compatibel?

De fotovoltaïsche modules moeten klasse A zijn volgens de norm IEC 61730. Zorg ervoor dat de maximale DC-spanning de limiet van de omvormer niet overschrijdt (zie specificaties).

Hoe kan ik de energieproductie bewaken?

De omvormer heeft een ingebouwde Wi-Fi voor bewaking op afstand via een app. Bij verbindingsproblemen controleer dan de router of de server (knipperende LED Voeding).

Wat is de levensduur van de omvormer?

Onder normale omstandigheden gaat een fotovoltaïsche omvormer doorgaans 10 tot 15 jaar mee. Regelmatig onderhoud (reiniging, controle van aansluitingen) kan de levensduur verlengen.

Heeft de omvormer garantie?

Ja, de fabrieksgarantie is van toepassing. Raadpleeg voor meer details de website https://www.aeg-industrialsolar.de/service/downloads/ of neem contact op met de ondersteuning.

Hoe reinig ik de omvormer?

Gebruik een zachte, droge doek om de buitenkant te reinigen. Gebruik geen chemicaliën of water onder druk. Controleer of de ventilatieopeningen niet zijn geblokkeerd.

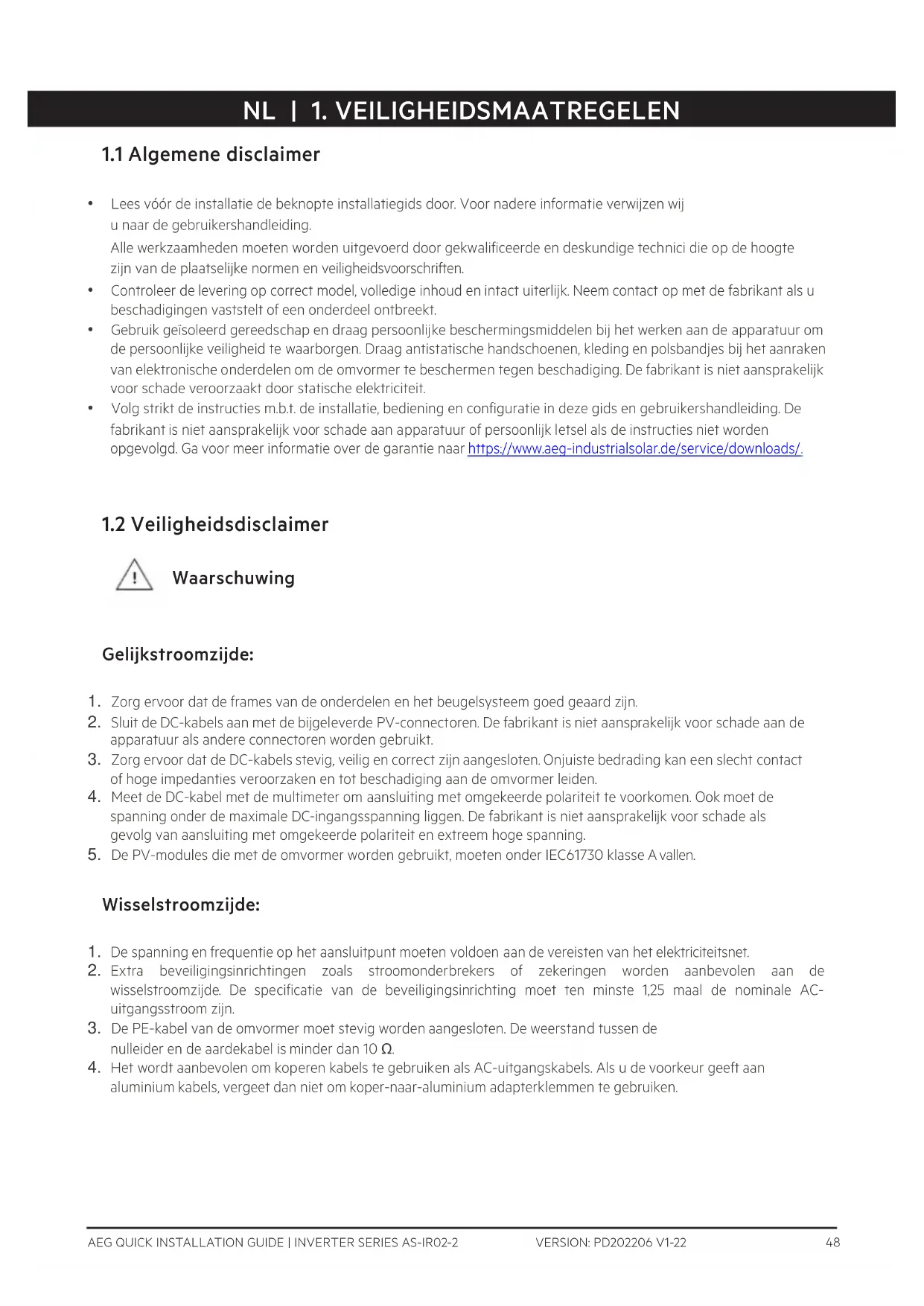

GEBRUIKSAANWIJZING AS-IR02-6000-2 AEG

• Lees vóór de installatie de beknopte installatiegids door. Voor nadere informatie verwijzen wij u naar de gebruikershandleiding.
  Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerde en deskundige technici die op de hoogte zijn van de plaatselijke normen en veiligheidsvoorschriften.
• Controleer de levering op correct model, volledige inhoud en intact uiterlijk. Neem contact op met de fabrikant als u beschadigingen vaststelt of een onderdeel ontbreekt.
• Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen bij het werken aan de apparatuur om de persoonlijke veiligheid te waarborgen. Draag antistatische handschoenen, kleding en polsbandjes bij het aanraken van elektronische onderdelen om de omvormer te beschermen tegen beschadiging. De fabrikant is niet aansprakelijk voor schade veroorzaakt door statische elektriciteit.
• Volg strikt de instructies m.b.t. de installatie, bediening en configuratie in deze gids en gebruikershandleiding. De fabrikant is niet aansprakelijk voor schade aan apparatuur of persoonlijk letsel als de instructies niet worden opgevolgd. Ga voor meer informatie over de garantie naar https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Veiligheidsdisclaimer

Waarschuwing

Gelijkstroomzijde:

1. Zorg ervoor dat de frames van de onderdelen en het beugelsysteem goed geaard zijn.
2. Sluit de DC-kabels aan met de bijgeleverde PV-connectoren. De fabrikant is niet aansprakelijk voor schade aan de apparatuur als andere connectoren worden gebruikt.
3. Zorg ervoor dat de DC-kabels stevig, veilig en correct zijn aangesloten. Onjuiste bedrading kan een slecht contact of hoge impedanties veroorzaken en tot beschadiging aan de omvormer leiden.
4. Meet de DC-kabel met de multimeter om aansluiting met omgekeerde polariteit te voorkomen. Ook moet de spanning onder de maximale DC-ingangsspanning liggen. De fabrikant is niet aansprakelijk voor schade als gevolg van aansluiting met omgekeerde polariteit en extreem hoge spanning.
5. De PV-modules die met de omvormer worden gebruikt, moeten onder IEC61730 klasse A vallen.

Wisselstroomzijde:

1. De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet.
2. Extra beveiligingsinrichtingen zoals stroomonderbrekers of zekeringen worden aanbevolen aan de wisselstroomzijde. De specificatie van de beveiligingsinrichting moet ten minste 1,25 maal de nominale AC-uitgangsstroom zijn.
3. De PE-kabel van de omvormer moet stevig worden aangesloten. De weerstand tussen de nulleider en de aardekabel is minder dan 10 Ω.
4. Het wordt aanbevolen om koperen kabels te gebruiken als AC-uitgangskabels. Als u de voorkeur geeft aan aluminium kabels, vergeet dan niet om koper-naar-aluminium adapterklemmen te gebruiken.

Product:

1. Oefen geen mechanische belasting uit op de aansluitklemmen, anders kunnen de klemmen
2. beschadigd raken.
3. Alle labels en waarschuwingsmarkeringen moeten na de installatie zichtbaar zijn. De labels op het apparaat moeten vrij van krassen zijn en mogen niet beschadigd of afgedekt zijn.
4. Door ongeoorloofde demontage of wijziging kan het apparaat beschadigd raken; deze schade wordt niet gedekt door de garantie.
5. Monteer de omvormer uit de buurt van krachtige magnetische velden om elektromagnetische interferentie te vermijden. Als er zich radio- of draadloze communicatie- apparatuur beneden 30 MHz in de buurt van de omvormer bevindt, dient u:

- de omvormer op een afstand van minimaal 30 m van de draadloze apparatuur te monteren;

- een EMI laagdoorlaatfilter of een ferrietkern met multi-wikkeling aan de DC- ingangskabel of AC-uitgangskabel van de omvormer toe te voegen.

1. De waarschuwingslabels op de omvormer zijn als volgt.

	HOOGSPANNINGSGEVAAR.Schakel alle ingaande stroom uit en zet het product uit voordat u hieraan gaat werken.		Vertraagde ontlading. Wacht 5 minuten na het uitschakelen van de stroom zodat de onderdelen volledig ontladen zijn.
	Lees de handleiding door voordat u werkzaamheden aan dit apparaat verricht.		Er bestaan potentiële risico's. Draag geschikte persoonlijke beschermingsmiddelen (PBM) alvorens werkzaamheden te verrichten.
	Gevaar voor hoge temperatuur. Raak het apparaat niet aan als het in bedrijf is om brandwonden te voorkomen.		Aardingspunt. Geeft de plaats aan voor het aansluiten van de PE-kabel.
	CE-markering		Gooi de omvormer niet weg bij het huishoudelijk afval. Voer het product af in overeenstemming met de plaatselijke wet- en regelgeving of stuur het terug naar de fabrikant.

1.3 Controle vóór inschakelen

Niro		Te controlleren onderdeel
1	☐	Het product moet stevig geïnstalleerd zijn op een schone en goed geventileerde plaats waar het gemakkelijk te bedienen is.
2	☐	De PE, DC-ingang, AC-uitgang en communicatiekabels zijn correct en stevig aangesloten.
3	☐	De kabelbundels zijn intact, en correct en gelijkmatig gelegd.
4	☐	Niet gebruikte poorten en aansluitingen zijn afgedicht.
5	☐	De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet waarop de omvormer wordt aangesloten.

1.4 EU-verklaring van overeenstemming

Solar Solutions verklaart hierbij dat de omvormer met draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn radioapparatuur 2014/53/EU (RED-richtlijn)
- Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
- Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
- Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

Solar Solutions verklaart hierbij dat de omvormer zonder draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn elektromagnetische compatibiliteit 2014/30/EU (EMC-richtlijn)
  • Laagspanningsrichtlijn 2014/35/EU voor elektrische apparatuur (LVD-richtlijn)
• Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
• Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
• Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

U kunt de EU-verklaring van overeenstemming downloaden op https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Led-indicatoren

Indicator	Status	Omschrijving
Power (aan/uit)		AAN = wifi is verbonden/actief.
		KNIPPERT 1x = wifi-systeem wordt gereset.
		KNIPPERT 2x = wifi niet verbonden met de router.
		KNIPPERT 4x = probleem met wifi-server
		KNIPPERT = RS485 is verbonden.
		AAN = wifi is niet actief.
In werking		AAN = de omvormer levert stroom.
		UIT = de omvormer levert geen stroom op dit moment.
Storing		AAN = er heeft zich een storing voorgedaan.
		UIT = geen storing.
