Тип продукт	Фотоволтаичен инвертор
Марка	AEG
Модел	AS-IR02-6000-2
Номинална мощност	6 000 W
Максимално постояннотоково входно напрежение	Не е съобщено (следвайте спецификациите на панелите)
AC изходно напрежение	230 V / 400 V (според мрежата)
Изходна честота	50/60 Hz
Размери (прибл.)	530 x 410 x 200 mm
Тегло (прибл.)	18 kg
Степен на защита	IP65 (приблизително)
Свързаност	Вграден Wi-Fi, RS485
Основни функции	DC/AC преобразуване, MPPT проследяване, дистанционно наблюдение, LED индикатори
Поддръжка и почистване	Почиствайте външната част със суха кърпа; периодично проверявайте връзките
Безопасност	Задължително заземяване, защита от пренапрежение, автоматично спиране при повреда
Резервни части и ремонтопригодност	MC4 конектори, кабели, предпазители; ремонт от оторизиран техник
Обща информация	CE сертификация, съответствие с RED и RoHS; гаранция на производителя (вижте уебсайта)

Често задавани въпроси - AS-IR02-6000-2 AEG

Каква е максималната мощност на инвертора AS-IR02-6000-2?

Инверторът AEG AS-IR02-6000-2 има номинална мощност от 6 000 W. Проектиран е за средно големи жилищни или търговски фотоволтаични инсталации.

Какви са LED индикаторите и какво означават?

Три LED: Захранване (Wi-Fi/RS485), В действие (производство на енергия), Повреда (дефект). Миганията показват специфични състояния (вижте ръководството).

Как да свържа инвертора към електрическата мрежа?

AC свързването трябва да съответства на напрежението и честотата на мрежата (230/400 V, 50/60 Hz). Използвайте прекъсвач, оразмерен на 1,25 пъти номиналния ток. Заземителният кабел (PE) трябва да има съпротивление под 10 Ω.

Мога ли сам да инсталирам инвертора?

Не, инсталацията трябва да се извърши от квалифициран техник, запознат с местните норми и инструкциите за безопасност. Неправилната инсталация може да анулира гаранцията.

Какво да направя при повреда на инвертора?

Проверете LED 'Повреда'. Ако свети, вижте ръководството за идентифициране на дефекта. Изключете захранването и изчакайте 5 минути преди каквато и да е намеса. Свържете се с оторизиран сервиз.

Какви видове соларни панели са съвместими?

Фотоволтаичните модули трябва да бъдат от клас A според стандарт IEC 61730. Уверете се, че максималното DC напрежение не надвишава границата на инвертора (вижте спецификациите).

Как да следя производството на енергия?

Инверторът включва Wi-Fi, позволяващ дистанционно наблюдение чрез приложение. При проблем с връзката проверете рутера или сървъра (мигащ LED за захранване).

Какъв е животът на инвертора?

При нормални условия фотоволтаичният инвертор обикновено издържа 10 до 15 години. Редовната поддръжка (почистване, проверка на връзките) може да удължи живота му.

Инверторът гарантиран ли е?

Да, важи гаранцията на производителя. За повече подробности посетете уебсайта https://www.aeg-industrialsolar.de/service/downloads/ или се свържете с поддръжката.

Как да почистя инвертора?

Използвайте мека и суха кърпа за почистване на външната част. Не използвайте химикали или вода под налягане. Проверете дали вентилационните отвори не са запушени.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS-IR02-6000-2 AEG

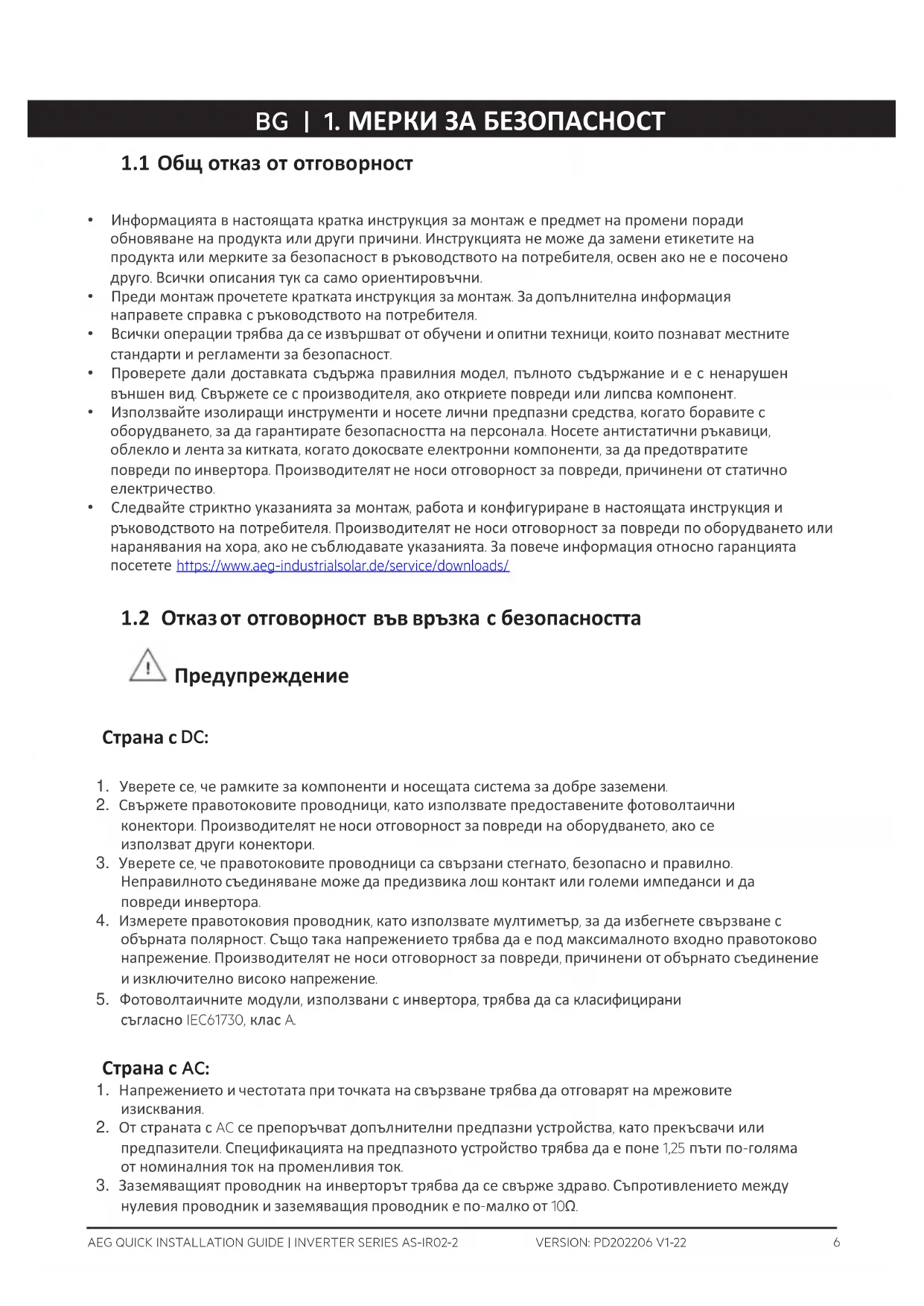

1.1 Общ отказ от отговорност

• Информацията в настоящата кратка инструкция за монтаж е предмет на промени поради обновяване на продукта или други причини. Инструкцията не може да замени етикетите на продукта или мерките за безопасност в ръководството на потребителя, освен ако не е посочено друго. Всички описания тук са само ориентировъчни.
• Преди монтаж прочетете кратката инструкция за монтаж. За допълнителна информация направете справка с ръководството на потребителя.
• Всички операции трябва да се извършват от обучени и опитни техници, които познават местните стандарти и регламенти за безопасност.
• Проверете дали доставката съдържа правилния модел, пълното съдържание и е с ненарушен външен вид. Свържете се с производителя, ако откриете повреди или липсва компонент.
• Използвайте изолиращи инструменти и носете лични предпазни средства, когато боравите с оборудването, за да гарантирате безопасността на персонала. Носете антистатични ръкавици, облекло и лента за китката, когато докосвате електронни компоненти, за да предотвратите повреди по инвертора. Производителят не носи отговорност за повреди, причинени от статично електричество.
• Следвайте стриктно указанията за монтаж, работа и конфигуриране в настоящата инструкция и ръководството на потребителя. Производителят не носи отговорност за повреди по оборудването или наранявания на хора, ако не съблюдавате указанията. За повече информация относно гаранцията посетете https://www.aeg-industrialsolar.de/service/downloads/

1.2 Отказ от отговорност във връзка с безопасността

Предупреждение

Страна с DC:

1. Уверете се, че рамките за компоненти и носещата система за добре заземени.
2. Свържете правотоковите проводници, като използвате предоставените фотоволтаични конектори. Производителят не носи отговорност за повреди на оборудването, ако се използват други конектори.
3. Уверете се, че правотоковите проводници са свързани стегнато, безопасно и правилно. Неправилното съединяване може да предизвика лош контакт или големи импеданси и да повреди инвертора.
4. Измерете правотоковия проводник, като използвате мултиметър, за да избегнете свързване с обърната полярност. Също така напрежението трябва да е под максимальното входно правотоково напрежение. Производителят не носи отговорност за повреди, причинени от обърнато съединение и изключително високо напрежение.
5. Фотоволтаичните модули, използвани с инвертора, трябва да са класифицирани съгласно IEC61730, клас А.

Страна с АС:

1. Напрежението и честотата при точката на свързване трябва да отговарят на мрежовите изисквания.
2. От страната с АС се препоръчват допълнителни предпазни устройства, като прекъсвачи или предпазители. Спецификацията на предпазното устройство трябва да е поне 1,25 пъти по-голяма от номиналния ток на променливия ток.

3. Заземяващият проводник на инверторът трябва да се свърже здраво. Съпротивлението между нулевия проводник и заземяващия проводник е по-малко от 10Ω.

4. Препоръчително е да използвате медни проводници като проводници за изходящ променлив ток. Ако предпочитате алуминиеви проводници, не забравяйте да използвате адаптерни клеми от тип „мед към алуминий“.

Продукт:

1. Не прилагайте механично натоварване към клемите, в противен случай клемите може да се повредят.
2. Всички етикети и предупредителни знаци трябва да са видими след монтаж. Не задрасквайте, повреждайте или покривайте етикетите на устройството.
3. Неупълномощеното разглобяване или модифициране може да повреди оборудването, повредите не се покриват от гаранцията.
4. Инсталирайте инвертора далеч от силно магнитно поле, за да избегнете електромагнитна интерференция. Ако в близост до инвертора има каквото и да било радиооборудване или такова за безжична комуникация под 30 MHz, трябва да:

- Инсталирате инвертора на най-малко 30 m разстояние от безжичното оборудване.

- Добавите нископропускащ EMI филтър или феритна сърцевина с множество намотки към правотоковия входящ кабел или променливотоковия изходящ кабел на инвертора.

1. Предупредителните етикети върху инвертора са следните.

	ОПАСНОСТ – ВИСОКО НАПРЕЖЕНИЕ. Изключете всички входящи мощности и изключете продукта, преди да работите по него.		Бавен разряд. Изчакайте 5 минути след изключване, докато компонентите са изцяло разредени.
	Прочетете инструкцията, преди да работите по устройството.		Съществуват потенциални рискове. Носете подходящи ЛПС преди всички дейности.
	Опасност от висока температура. Не докосвайте продуктът, докато работи, за да избегнете изгаряне.		Точка за заземяване. Посочва позицията за съединяване на заземяващ проводник.
	Маркировка CE		Не изхвърляйте инвертора като битов отпадък. Изхвърляйте продукта в съответствие с местните закони и разпоредби или го изпратете обратно на производителя.

1.3 Проверки преди включване

No		Проверете елемент
1		Продуктът е добре инсталиран на чисто място, което е с добро проветрение и лесно за обслужване.
2		Заземяването, входът с постоянен ток, изводът с променлив ток и комуникационните проводници са свързани правилно и безопасно.
3		Кабелните връзки саздрави,прокарани правилно и равномерно.
4		Неизползваните портове и клеми са затворени.
5		Напрежението и честотата при точката на свързване отговарят на изискванията за свързване към мрежовия инвертор.

1.4 Декларация за съответствие на ЕС

С настоящото Solar Solutions декларира, че инверторът с модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно радиосъоръженията 2014/53/EC (RED)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

С настоящото Solar Solutions декларира, че инверторът без модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно електромагнитната съвместимост 2014/30/EC (EMC)
• Директива за ниско напрежение 2014/35/EC (LVD)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

Може да изтеглите Декларацията за съответствие на ЕС на адрес https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED индикатори

Индикатор	Състояние	Описание
[5H08]Захранване		ВКЛ. = Wi-Fi е свързана/активна.
		МИГАНЕ 1 = Wi-Fi системата се нулира.
		МИГАНЕ 2 = Wi-Fi не е свързана към рутера.
		МИГАНЕ 4 = проблем със сървъра за Wi-Fi.
		МИГАНЕ = RS485 е свързан.
		ВКЛ. = Wi-Fi не е активна.
[0AA6]Работа		ВКЛ. = инверторът подава електричество.
		ИЗКЛ. = инверторът не подава електричество в момента.
[20K4]Неизправност		ВКЛ. = възникнала е неизправност.
		ИЗКЛ. = няма неизправност.
