Produkttyp	Fotovoltaisk växelriktare
Varumärke	AEG
Modell	AS-IR02-6000-2
Märkeffekt	6 000 W
Maximal DC-ingångsspänning	Ej angiven (följ panelernas specifikationer)
AC-utgångsspänning	230 V / 400 V (beroende på nät)
Utgångsfrekvens	50/60 Hz
Mått (ca)	530 x 410 x 200 mm
Vikt (ca)	18 kg
Kapslingsklass	IP65 (uppskattning)
Anslutning	Inbyggt Wi-Fi, RS485
Huvudfunktioner	DC/AC-omvandling, MPPT-spårning, fjärrövervakning, LED-indikatorer
Underhåll och rengöring	Rengör utsidan med en torr trasa; kontrollera anslutningarna periodiskt
Säkerhet	Jordning obligatorisk, överspänningsskydd, automatisk avstängning vid fel
Reservdelar och reparerbarhet	MC4-kontakter, kablar, säkringar; reparation av auktoriserad tekniker
Allmän information	CE-certifiering, RED- och RoHS-överensstämmelse; tillverkargaranti (se webbplats)

Vanliga frågor - AS-IR02-6000-2 AEG

Vad är maximal effekt för växelriktaren AS-IR02-6000-2?

Växelriktaren AEG AS-IR02-6000-2 har en märkeffekt på 6 000 W. Den är avsedd för medelstora bostads- eller kommersiella solcellsinstallationer.

Vilka är LED-indikatorerna och deras betydelse?

Tre LED: Ström (Wi-Fi/RS485), I drift (energiproduktion), Fel (defekt). Blinkningar indikerar specifika tillstånd (se manual).

Hur ansluter man växelriktaren till elnätet?

AC-anslutningen måste överensstämma med nätets spänning och frekvens (230/400 V, 50/60 Hz). Använd en strömbrytare dimensionerad för 1,25 gånger märkströmmen. Jordkabeln (PE) måste ha ett motstånd under 10 Ω.

Kan jag installera växelriktaren själv?

Nej, installationen måste utföras av en kvalificerad tekniker som är bekant med lokala normer och säkerhetsföreskrifter. Felaktig installation kan ogiltigförklara garantin.

Vad gör man vid ett fel på växelriktaren?

Kontrollera LED 'Fel'. Om den lyser, se manualen för att identifiera felet. Stäng av strömmen och vänta 5 minuter innan ingripande. Kontakta en auktoriserad service.

Vilka typer av solpaneler är kompatibla?

Solcellsmodulerna måste vara av klass A enligt IEC 61730. Se till att maximal DC-spänning inte överstiger växelriktarens gräns (se specifikationer).

Hur övervakar man energiproduktionen?

Växelriktaren har inbyggt Wi-Fi som möjliggör fjärrövervakning via en app. Vid anslutningsproblem, kontrollera routern eller servern (blinkande LED Ström).

Vad är växelriktarens livslängd?

Under normala förhållanden håller en solcellsväxelriktare vanligtvis 10 till 15 år. Regelbundet underhåll (rengöring, kontroll av anslutningar) kan förlänga livslängden.

Har växelriktaren garanti?

Ja, tillverkargarantin gäller. För mer information, besök https://www.aeg-industrialsolar.de/service/downloads/ eller kontakta support.

Hur rengör man växelriktaren?

Använd en mjuk och torr trasa för att rengöra utsidan. Använd inte kemikalier eller vatten under tryck. Kontrollera att ventilationsöppningarna inte är blockerade.

BRUKSANVISNING AS-IR02-6000-2 AEG

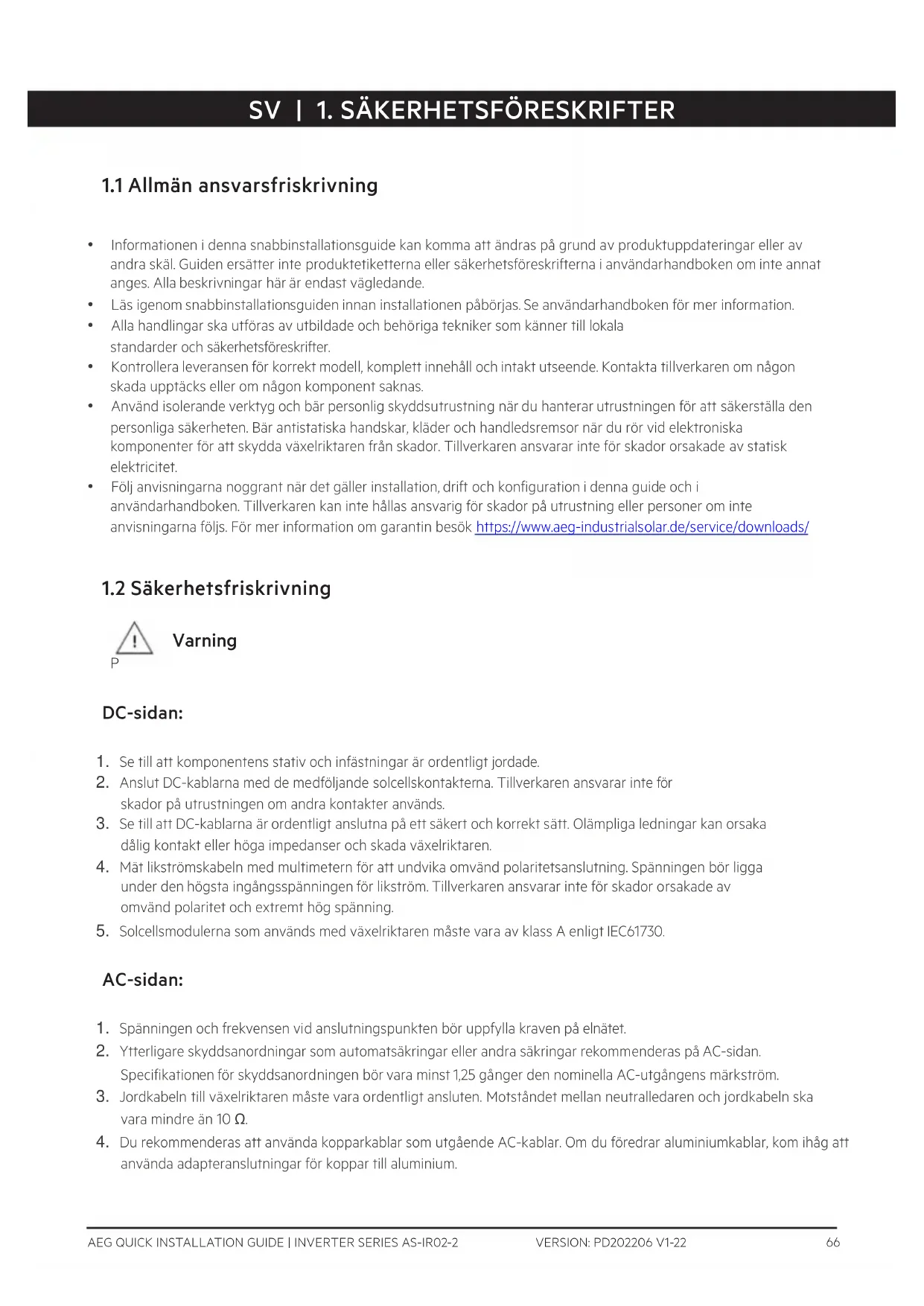

1.1 Allmän ansvarsfriskrivning

• Informationen i denna snabbinstallationsguide kan komma att ändras på grund av produktuppdateringar eller av andra skäl. Guiden ersätter inte produktetiketterna eller säkerhetsföreskrifterna i användarhandboken om inte annat anges. Alla beskrivningar här är endast vägledande.
• Läs igenom snabbinstallationsguiden innan installationen påbörjas. Se användarhandboken för mer information.
• Alla handlingar ska utföras av utbildade och behöriga tekniker som känner till lokala standarder och säkerhetsföreskrifter.
• Kontrollera leveransen för korrekt modell, komplett innehåll och intakt utseende. Kontakta tillverkaren om någon skada upptäcks eller om någon komponent saknas.
• Använd isolerande verktyg och bär personlig skyddsutrustning när du hanterar utrustningen för att säkerställa den personliga säkerheten. Bär antistatiska handskar, kläder och handledsremsor när du rör vid elektroniska komponenter för att skydda växelriktaren från skador. Tillverkaren ansvarar inte för skador orsakade av statisk elektricitet.
• Följ anvisningarna noggrant när det gäller installation, drift och konfiguration i denna guide och i användarhandboken. Tillverkaren kan inte hållas ansvarig för skador på utrustning eller personer om inte anvisningarna följs. För mer information om garantin besök https://www.aeg-industrialsolar.de/service/downloads/

1.2 Säkerhetsfriskrivning

Varning

DC-sidan:

1. Se till att komponentens stativ och infästningar är ordentligt jordade.
2. Anslut DC-kablarna med de medföljande solcellskontakterna. Tillverkaren ansvarar inte för skador på utrustningen om andra kontakter används.
3. Se till att DC-kablarna är ordentligt anslutna på ett säkert och korrekt sätt. Olämpliga ledningar kan orsaka dålig kontakt eller höga impedanser och skada växelriktaren.
4. Mät likströmskabeln med multimetern för att undvika omvänd polaritetsanslutning. Spänningen bör ligga under den högsta ingångsspänningen för likström. Tillverkaren ansvarar inte för skador orsakade av omvänd polaritet och extremt hög spänning.
5. Solcellsmodulerna som används med växelriktaren måste vara av klass A enligt IEC61730.

AC-sidan:

1. Spänningen och frekvensen vid anslutningspunkten bör uppfylla kraven på elnätet.
2. Ytterligare skyddsanordningar som automatsäkringar eller andra säkringar rekommenderas på AC-sidan. Specifikationen för skyddsanordningen bör vara minst 1,25 gånger den nominella AC-utgångens märkström.
3. Jordkabeln till växelriktaren måste vara ordentligt ansluten. Motståndet mellan neutralledaren och jordkabeln ska vara mindre än 10 Ω.
4. Du rekommenderas att använda kopparkablar som utgående AC-kablar. Om du föredrar aluminiumkablar, kom ihåg att använda adapteranslutningar för koppar till aluminium.

Produkt :

1. Applicera inte mekanisk belastning på plintarna, i annat fall kan dessa ta skada.
2. Alla etiketter och varningsmärken ska vara synliga efter installationen. Etiketterna på enheten får inte klottras på, skadas eller täckas över.
3. Otillåten demontering eller modifiering kan skada utrustningen. En sådan skada täcks inte av garantin.

4. Installera växelriktaren på avständ från kraftiga magnetfält i syfte att undvika elektromagnetisk interferens. Om radio- eller trådlös kommunikationsutrustning på under 30 MHz befinner sig i närheten av växelriktaren måste:

5. växelriktaren installeras minst 30 m från den trådlösa utrustningen.

6. ett EMI-lågpassfilter eller en ferritkärna med flera lindningar monteras på växelriktarens DC-ingångskabel eller AC-utgångskabel.

7. Varningsetiketterna på växelriktaren är följande.

	LIVSFARLIG SPÄNNING. Koppla bort all inkommande strömoch stäng av produkten innan du arbetar med den.		Fördröjd urladdning. Vänta 5 minuter efter att strömmen stängts av tills komponenterna är helt urladdade.
	Läs igenom guiden innan du arbetar med den här enheten.		Potentiella risker finns. Bär lämplig skyddsutrustning före varje åtgård.
	Risk för hög temperatur. Rör inte produkten under drift för att undvika brännskador.		Jordningspunkt. Indikerar läget för anslutning av jordkabeln.
	CE-märkning		Släng inte växelriktaren som hushållsavfall. Kassera produkten i enlighet med lokala lagar och förordningar, eller skicka tillbaka den till tillverkaren.

1.3 Kontroller innan enheten startas

Nt.		Kontrollpunkt
1	☐	Produkten är ordentligt installerad på en ren plats som är välventilerad och lätt att använda.
2	☐	Kablarna för skyddsjord, DC-ingång, AC-utgång och kommunikation är korrekt och säkert anslutna.
3	☐	Buntbanden är intakta, korrekt dragna och jämnt fördelade.
4	☐	Oanvända portar och plintar är förseglade.
5	☐	Spänningen och frekvensen vid anslutningspunkten uppfyller kraven för anslutning av växelriktaren till elnätet.

1.4 EU-försäkran om överensstämmelse

Solar Solutions intygar härmed att växelriktaren med trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Radioutrustningsdirektivet 2014/53/EU (RED)
- Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)
- Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU
- Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH)

Solar Solutions intygar härmed att växelriktaren utan trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Direktivet om elektromagnetisk kompatibilitet 2014/30/EU (EMC)
  • Lågspänningsdirektivet för elektrisk utrustning 2014/35/EU (LVD)
• Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)
• Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU
• Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH)
  Du kan ladda ner en EU-försäkran om överensstämmelse på https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indikatorlampor

lindikeringar	Status	Beskrivning
Ström		Tänd = Wifi-nätet är anslutet och aktivt.
		1 blink = Wifi-systemet återställs.
		2 blink = Wifi-nätet inte anslutet till routern.
		4 blink = Problem med wifi-server
		Blinkar = RS485 är ansluten
		Släckt = Wifi är inte aktiv.
Drift		Tänd = Växelriktaren matar ström.
		Släckt = Växelriktaren matar inte ström just nu.
Fel		Tänd = Ett fel inträffade.
		Släckt = Inget fel.

1. Product Introduction Информация за продукта | Představení produktu | Produktintroduktion | Einführung in das Produkt | Парουσίαση προϊόντος | Introducción del producto | Tootetutvustus | Tuotetiedot | Présentation du produit | Uvodne informacije o proizvodu | A termék bemutatása | Introduzione al prodotto | Gaminio pristatymas | Izstrādājuma ievads | Inleiding product | Wprowadzenie do produktu | Introdução ao produto | Prezentarea produsului | Uvedenie produktu | Predstavitev izdelka | Produktintroduktion

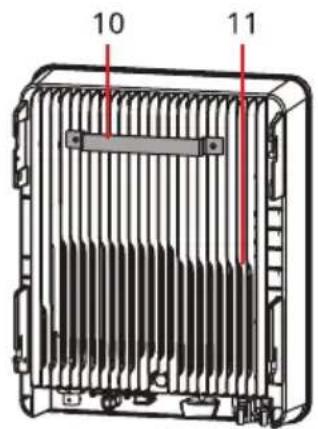

Parts | Части | Části | Dele | Bauteile | Εξαρτήματα | Partes | Osad | Osat | Composants | Komponente | Alkatrészek | Componenti | Dalys | Dalas | Onderdelen | Części | Peças | Componente | Diely | Deli | Delar

1 2 3 4 5

6 7 8 9 3 4 5 6 7 8 9

10 11

1. PV Input Terminal 2. DC Switch 3.
