AS-IR02-6000-2 - Päikesepaneel AEG - Tasuta kasutusjuhend

Toote tüüp	Päikeseinverter
Bränd	AEG
Mudel	AS-IR02-6000-2
Nimivõimsus	6 000 W
Maksimaalne alalispinge sisendis	Pole teatatud (järgige paneelide spetsifikatsioone)
Vahelduvpinge väljundis	230 V / 400 V (vastavalt võrgule)
Väljundsagedus	50/60 Hz
Mõõtmed (ligikaudu)	530 x 410 x 200 mm
Kaal (ligikaudu)	18 kg
Kaitsetase	IP65 (hinnanguline)
Ühenduvus	Sisseehitatud Wi-Fi, RS485
Peamised funktsioonid	Alalis-vahelduvvoolu muundamine, MPPT jälgimine, kaugseire, LED-indikaatorid
Hooldus ja puhastamine	Puhastage välispinda kuiva lapiga; kontrollige ühendusi perioodiliselt
Ohutus	Maandus kohustuslik, ülepingekaitse, automaatne seiskamine rikke korral
Varuosad ja remonditavus	MC4 pistikud, kaablid, kaitsmed; remont volitatud tehniku poolt
Üldine teave	CE sertifikaadid, RED ja RoHS vastavus; tootjagarantii (vt veebisait)

Korduma kippuvad küsimused - AS-IR02-6000-2 AEG

Mis on AS-IR02-6000-2 inverteri maksimaalne võimsus?

AEG AS-IR02-6000-2 inverteri nimivõimsus on 6 000 W. See on mõeldud keskmise suurusega elamu- või äripäikesesüsteemidele.

Millised on LED-tuled ja nende tähendus?

Kolm LED-i: Toide (Wi-Fi/RS485), Töös (energia tootmine), Rike (viga). Vilgutused näitavad konkreetseid olekuid (vt juhendit).

Kuidas ühendada inverter elektrivõrku?

Vahelduvvoolu ühendus peab vastama võrgu pingele ja sagedusele (230/400 V, 50/60 Hz). Kasutage kaitselülitit, mis on nimivoolust 1,25 korda suurem. Maanduskaabli (PE) takistus peab olema alla 10 Ω.

Kas ma saan inverteri ise paigaldada?

Ei, paigalduse peab tegema kvalifitseeritud tehnik, kes tunneb kohalikke norme ja ohutusnõudeid. Vale paigaldus võib garantiid tühistada.

Mida teha inverteri rikke korral?

Kontrollige 'Rike' LED-i. Kui see põleb, vaadake rikke tuvastamiseks juhendit. Lülitage toide välja ja oodake 5 minutit enne sekkumist. Võtke ühendust volitatud teenindusega.

Millised päikesepaneelid on ühilduvad?

Päikesemoodulid peavad olema klass A vastavalt standardile IEC 61730. Veenduge, et maksimaalne alalispinge ei ületaks inverteri piiri (vt spetsifikatsioone).

Kuidas jälgida energiatootmist?

Inverteril on Wi-Fi, mis võimaldab kaugseiret rakenduse kaudu. Ühendusprobleemide korral kontrollige ruuterit või serverit (Toite LED vilgub).

Mis on inverteri eluiga?

Tavatingimustes kestab päikeseinverter tavaliselt 10–15 aastat. Regulaarne hooldus (puhastamine, ühenduste kontrollimine) võib eluiga pikendada.

Kas inverterile kehtib garantii?

Jah, tootjagarantii kehtib. Lisateavet leiate veebisaidilt https://www.aeg-industrialsolar.de/service/downloads/ või võtke ühendust toega.

Kuidas inverterit puhastada?

Kasutage välispinna puhastamiseks pehmet ja kuiva lappi. Ärge kasutage kemikaale ega survestatud vett. Veenduge, et ventilatsiooniavad pole ummistunud.

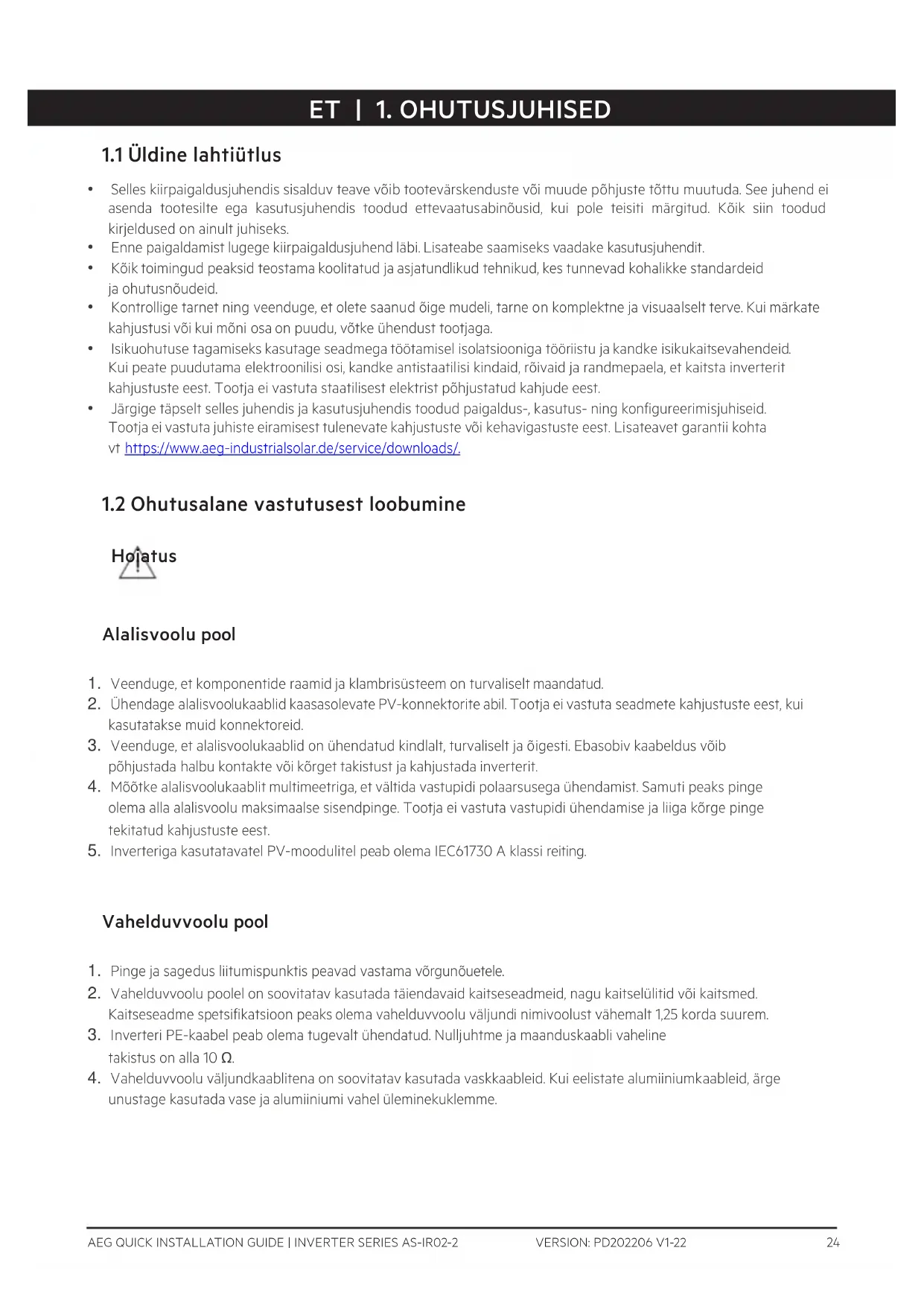

KASUTUSJUHEND AS-IR02-6000-2 AEG

1.1 Üldine lahtiütlus

• Selles kiirpaigaldusjuhendis sisalduv teave võib tootevärskenduste või muude põhjuste tõttu muutuda. See juhend ei asenda tootesilte ega kasutusjuhendis toodud ettevaatusabinõusid, kui pole teisiti märgitud. Kõik siin toodud kirjeldused on ainult juhiseks.
• Enne paigaldamist lugege kiirpaigaldusjuhend läbi. Lisateabe saamiseks vaadake kasutusjuhendit.
• Köik toimingud peaksid teostama koolitatud ja asjatundlikud tehnikud, kes tunnevad kohalikke standardeid ja ohutusnõudeid.
• Kontrollige tarnet ning veenduge, et olete saanud õige mudeli, tarne on komplektne ja visuaalselt terve. Kui märkate kahjustusi või kui mõni osa on puudu, võtke ühendust tootjaga.
• Isikuohutuse tagamiseks kasutage seadmega töötamisel isolatsiooniga tööriistu ja kandke isikukaitsevahendeid. Kui peate puudutama elektroonilisi osi, kandke antistaatilisi kindaid, röivaid ja randmepaela, et kaitsta inverterit kahjustuste eest. Tootja ei vastuta staatilisest elektrist pöhjustatud kahjude eest.
• Järgige täpselt selles juhendis ja kasutusjuhendis toodud paigaldus-, kasutus- ning konfigureerimisjuhiseid. Tootja ei vastuta juhiste eiramisest tulenevate kahjustuste või kehavigastuste eest. Lisateavet garantii kohta vt https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Ohutusalane vastutusest loobumine

Alalisvoolu pool

1. Veenduge, et komponentide raamid ja klambrisüsteem on turvaliselt maandatud.
2. Ühendage alalisvoolukaablid kaasasolevate PV-konnektorite abil. Tootja ei vastuta seadmete kahjustuste eest, kui kasutatakse muid konnektoreid.
3. Veenduge, et alalisvoolukaablid on ühendatud kindlalt, turvaliselt ja õigesti. Ebasobiv kaabeldus võib põhjustada halbu kontakte või kõrget takistust ja kahjustada inverterit.
4. Möõtke alalisvoolukaablit multimeetriga, et vältida vastupidi polaarsusega ühendamist. Samuti peaks pinge olema alla alalisvoolu maksimaalse sisendpinge. Tootja ei vastuta vastupidi ühendamise ja liiga kõrge pinge tekitatud kahjustuste eest.
5. Inverteriga kasutatavatel PV-moodulitel peab olema IEC61730 A klassi reiting.

Vahelduvvoolu pool

1. Pinge ja sagedus liitumispunktis peavad vastama võrgunõuetele.
2. Vahelduvvoolu poolel on soovitatav kasutada täiendavaid kaitseseadmeid, nagu kaitselülitid või kaitsmed. Kaitseseadme spetsifikatsioon peaks olema vahelduvvoolu väljundi nimivoolust vähemalt 1,25 korda suurem.
3. Inverteri PE-kaabel peab olema tugevalt ühendatud. Nulljuhtme ja maanduskaabli vaheline takistus on alla 10 Ω.
4. Vahelduvvoolu väljundkaablitena on soovitatav kasutada vaskkaableid. Kui eelistate alumiiniumkaableid, ärge unustage kasutada vase ja alumiiniumi vahel üleminekuklemme.

Toode:

1. Ärge rakendage klemmidele mehaanilist koormust, vastasel juhul võivad klemmid kahjustuda.
2. Köik sildid ja hoiatusmärgid peavad pärast paigaldamist olema nähtavad. Ärge sodige, kahjustage ega katke seadmel ühtegi silti.
3. Omavoliline lahtivõtmine või muutmine võib seadet kahjustada. Selline kahjustus ei kuulu garantii alla.
4. Elektromagnetiliste häirete vältimiseks installige inverter tugevast magnetväljast eemale. Kui inverteri läheduses leidub raadio- või juhtmevaba side varustust, mille sagedus on alla 30 MHz, siis tuleb teil:

• Installida inverter vähemalt 30 m kaugusele juhtmevabast varustusest.

- Lisada inverteri alalisvoolu (DC) sisendkaablile või vahelduvvoolu (AC) väljundkaablile madalsageduslik EMI filter või mitme mähisega ferriitsüdamik.

1. Inverteril on järgmised hoiatussildid.

	KÖRGEPINGEOHT. Enne töö alustamist seadmel lülitage see välja ja lahutage vooluvõrgust.		Viivitusega tühjakslaadimine. Pärast väljalülitamist oodake viis minutit, kuni komponendid on täielikult tühjaks laadinud.
	Enne töö alustamist selle seadmega lugege juhend läbi.		Võimalikud riskid on olemas. Enne mistahes tööde alustamist võtke kasutusele sobivad isikukaitsevahendid.
	Körge temperatuuri oht. Põletustraumade vältimiseks ärge puudutage töötavat toodet.		Maanduspunkt. Näitab PE-kaabli ühendamise kohta.
	CE-märgis		Ärge visake inverterit olmejäätmete hulka. Kõrvaldage toode kasutuselt vastavalt kohalikele seadustele ja määrustele või saatke see tagasi tootjale.

1.3 Kontrolltoimingud enne sisselülitamist

Nr.		Kontrolltoiming
1		Toode on paigaldatud tugevalt puhtasse, hästi ventileeritavasse ja hölpsasti kasutatavasse kohta.
2		PE, alalisvoolu sisend, vahelduvvoolu väljund ja sidekaablid on õigesti ja tugevalt ühendatud.
3		Kaablikinnitused on terved, korralikult ja ühtlaselt joondatud.
4		Kasutamata pordid ja klemmid on kaetud.
5		Liitumispunkti pinge ja sagedus vastavad inverteri võrgunõuetele.

1.4 ELi vastavusdeklaratsioon

Solar Solutions deklareerib käesolevaga, et juhtmevabade sidemoodulitega inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Raadioseadmete direktiiv 2014/53/EL (RED)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)

Solar Solutions deklareerib käesolevaga, et ilma juhtmevabade sidemooduliteta inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nöuetele:

• Elektromagnetilise ühilduvuse direktiiv 2014/30/EL (EMC)
• Elektriseadmete madalpinge direktiiv 2014/35/EL (LVD)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)
ELi vastavusdeklaratsiooni saate alla laadida aadressilt https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-märgutuled

Märgutuli	∅ek	Kirjeldus
Toide		SEES = Wi-Fi ühendatud / aktiivne.
		VILGUB 1 = Wi-Fi süsteem lähtestub.
		VILGUB 2 = Wi-Fi ei ole ruuteriga ühendatud.
		VILGUB 4 = Wi-Fi serveri probleem
		VILGUB = RS485 on ühendatud.
		VÄLJAS = Wi-Fi ei ole aktiivne.
Töötamine		SEES = inverter annab toidet.
		VÄLJAS = inverter ei anna hetkel toidet.
Häre		SEES = ilmnes tõrge.
