AS-IR02-6000-2 - Solární panel AEG - Bezplatný návod k obsluze

Typ produktu	Fotovoltaický střídač
Značka	AEG
Model	AS-IR02-6000-2
Jmenovitý výkon	6 000 W
Maximální vstupní DC napětí	Neuvedeno (řiďte se specifikacemi panelů)
Výstupní AC napětí	230 V / 400 V (podle sítě)
Výstupní frekvence	50/60 Hz
Rozměry (přibl.)	530 x 410 x 200 mm
Hmotnost (přibl.)	18 kg
Stupeň krytí	IP65 (odhad)
Konektivita	Vestavěné Wi-Fi, RS485
Hlavní funkce	Přeměna DC/AC, sledování MPPT, vzdálené monitorování, LED indikátory
Údržba a čištění	Čistěte vnější povrch suchým hadříkem; pravidelně kontrolujte připojení
Bezpečnost	Povinné uzemnění, ochrana proti přepětí, automatické vypnutí při poruše
Náhradní díly a opravitelnost	Konektory MC4, kabely, pojistky; opravu provádí autorizovaný technik
Obecné informace	Certifikace CE, soulad s RED a RoHS; záruka výrobce (viz web)

Často kladené otázky - AS-IR02-6000-2 AEG

Jaký je maximální výkon střídače AS-IR02-6000-2?

Střídač AEG AS-IR02-6000-2 má jmenovitý výkon 6 000 W. Je navržen pro středně velké fotovoltaické instalace v domácnostech nebo komerčních objektech.

Jaké jsou LED indikátory a jejich význam?

Tři LED: Napájení (Wi-Fi/RS485), V provozu (výroba energie), Porucha (závada). Blikání indikuje specifické stavy (viz návod).

Jak připojit střídač k elektrické síti?

AC připojení musí odpovídat napětí a frekvenci sítě (230/400 V, 50/60 Hz). Použijte jistič dimenzovaný na 1,25násobek jmenovitého proudu. Zemnící kabel (PE) musí mít odpor menší než 10 Ω.

Mohu si střídač nainstalovat sám?

Ne, instalaci musí provést kvalifikovaný technik obeznámený s místními normami a bezpečnostními pokyny. Nesprávná instalace může vést ke ztrátě záruky.

Co dělat v případě poruchy střídače?

Zkontrolujte LED 'Porucha'. Pokud svítí, vyhledejte závadu v návodu. Vypněte napájení a před jakýmkoli zásahem počkejte 5 minut. Kontaktujte autorizovaný servis.

Jaké typy solárních panelů jsou kompatibilní?

Fotovoltaické moduly musí být třídy A podle normy IEC 61730. Ujistěte se, že maximální DC napětí nepřekračuje limit střídače (viz specifikace).

Jak sledovat výrobu energie?

Střídač obsahuje Wi-Fi pro vzdálené monitorování přes aplikaci. V případě problémů s připojením zkontrolujte router nebo server (blikající LED Napájení).

Jaká je životnost střídače?

Za normálních podmínek fotovoltaický střídač obvykle vydrží 10 až 15 let. Pravidelná údržba (čištění, kontrola připojení) může prodloužit jeho životnost.

Je střídač v záruce?

Ano, platí záruka výrobce. Podrobnosti naleznete na webu https://www.aeg-industrialsolar.de/service/downloads/ nebo kontaktujte podporu.

Jak čistit střídač?

K čištění vnějšího povrchu použijte měkký suchý hadřík. Nepoužívejte chemické prostředky ani tlakovou vodu. Zkontrolujte, zda nejsou ucpané ventilační otvory.

NÁVOD K OBSLUZE AS-IR02-6000-2 AEG

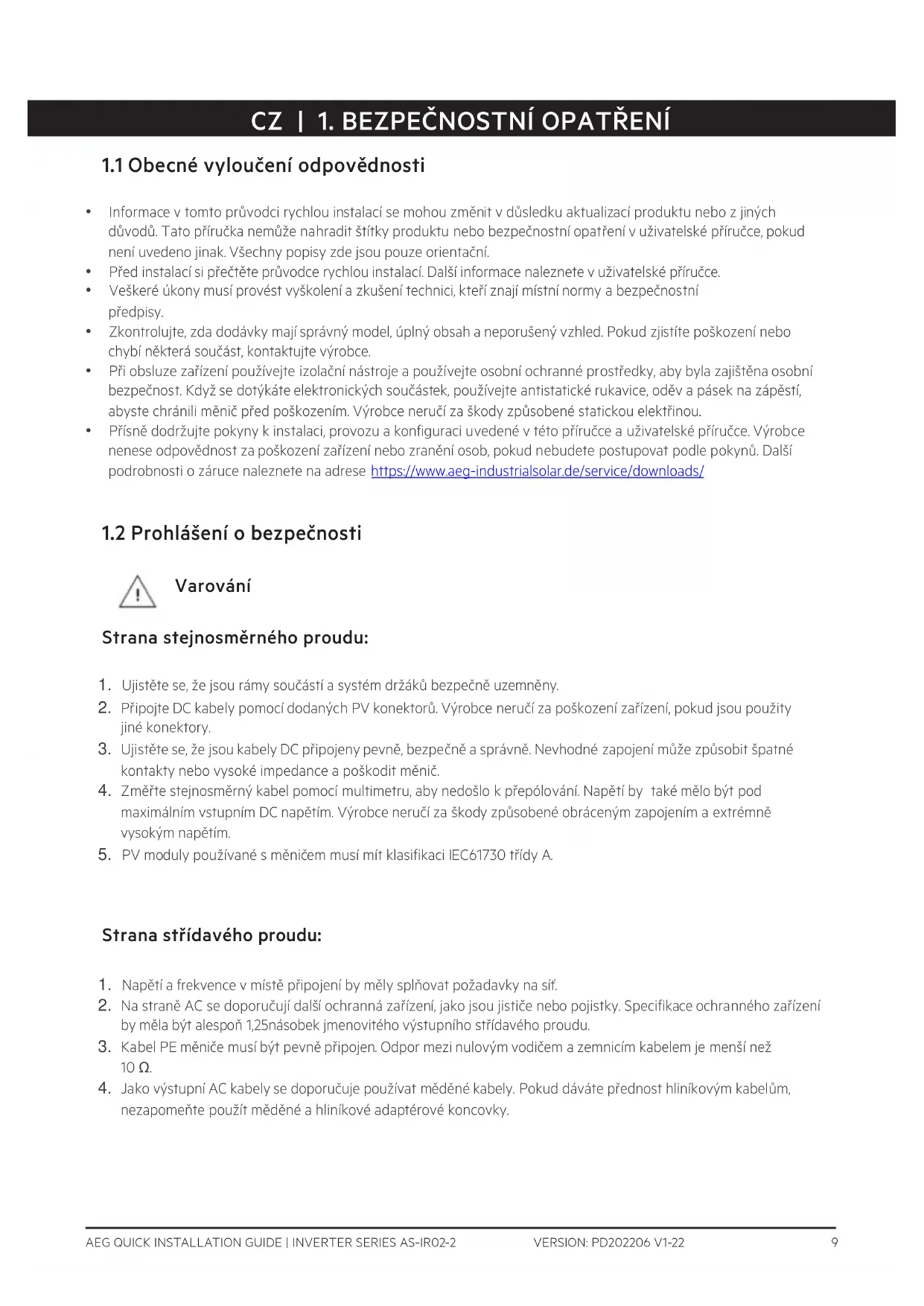

1.1 Obecné vyloučení odpovědnosti

• Informace v tomto průvodci rychlou instalací se mohou změnit v důsledku aktualizací produktu nebo z jiných důvodů. Tato příručka nemůže nahradit štítky produktu nebo bezpečnostní opatření v uživatelské příručce, pokud není uvedeno jinak. Všechny popisy zde jsou pouze orientační.
• Před instalací si přečtěte průvodce rychlou instalací. Další informace naleznete v uživatelské příručce.
• Veškeré úkony musí provést vyškolení a zkušení technici, kteří znají místní normy a bezpečnostní předpisy.
• Zkontrolujte, zda dodávky mají správný model, úplný obsah a neporušený vzhled. Pokud zjistíte poškození nebo chybí některá součást, kontaktujte výrobce.
• Při obsluze zařízení používejte izolační nástroje a používejte osobní ochranné prostředky, aby byla zajištěna osobní bezpečnost. Když se dotýkáte elektronických součástek, používejte antistatické rukavice, oděv a pásek na zápěstí, abyste chránili měnič před poškozením. Výrobce neručí za škody způsobené statickou elektrinou.
• Přísně dodržujte pokyny k instalaci, provozu a konfiguraci uvedené v této příručce a uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení nebo zranění osob, pokud nebudete postupovat podle pokynů. Další podrobnosti o záruce naleznete na adrese https://www.aeg-industrialsolar.de/service/downloads/

1.2 Prohlášení o bezpečnosti

Varování

Strana stejnosměrného proudu:

1. Ujistěte se, že jsou rámy součástí a systém držáků bezpečně uzemněny.
2. Připojte DC kabely pomocí dodaných PV konektorů. Výrobce neručí za poškození zařízení, pokud jsou použity jiné konektory.
3. Ujistěte se, že jsou kabely DC připojeny pevně, bezpečně a správně. Nevhodné zapojení může způsobit špatné kontakty nebo vysoké impedance a poškodit měnič.
4. Změřte stejnosměrný kabel pomocí multimetru, aby nedošlo k přepólování. Napětí by také mělo být pod maximálním vstupním DC napětím. Výrobce neručí za škody způsobené obráceným zapojením a extrémně vysokým napětím.
5. PV moduly používané s měničem musí mít klasifikaci IEC61730 třídy A.

Strana střídavého proudu:

1. Napětí a frekvence v místě připojení by měly splňovat požadavky na síť.
2. Na straně AC se doporučují další ochranná zařízení, jako jsou jističe nebo pojistky. Specifikace ochranného zařízení by měla být alespoň 1,25násobek jmenovitého výstupního střídavého proudu.
3. Kabel PE měniče musí být pevně připojen. Odpor mezi nulovým vodičem a zemnicím kabelem je menší než 10 Ω.
4. Jako výstupní AC kabely se doporučuje používat měděné kabely. Pokud dáváte přednost hliníkovým kabelům, nezapomeňte použít měděné a hliníkové adaptérové koncovky.

Výrobek:

1. Svorky nevystavujte mechanickému zatížení, jinak může dojít k poškození svorek.
2. Všechny štítky a výstražné značky by měly být po instalaci viditelné. Neškrábejte, nepoškozujte ani nezakrývejte žádný štítek na zařízení.
3. Neoprávněná demontáž nebo úprava může zařízení poškodit, na poškození se nevztahuje záruka.
4. V zájmu vyloučení elektromagnetického rušení instalujte měnič mimo dosah vysokého magnetického pole. Pokud se v blízkosti měniče nachází rádiové nebo bezdrátové komunikační zařízení s frekvencí nižší než 30 MHz, je nutné:

• Instalovat měnič alespoň ve vzdálenosti 30 m od bezdrátového zařízení.

- Na vstupní kabel stejnosměrného proudu nebo výstupní kabel strídavého proudu měniče doplnit EMI filtr dolní propusti nebo feritové jádro s vícenásobným vinutím.

1. Výstražné štítky na měniči jsou následující.

	NEBEZPEČNÉ VYSOKÉ NAPĚTÍ.Před prací na zařízení odpojte veškeré příchozí napájení a zařízení vypněte.		Zpožděné vybíjení. Po vypnutí počkejte 5 minut, dokud se součásti zcela nevybijí.
	Než začnete pracovat na tomto zařízení,přečtěte si příručku.		Stále existují potenciální rizika. Před jakoukoli operací používejte vhodné OOP.
	Nebezpečí vysoké teploty. Nedotýkejtese zařízení za provozu, abyste senepopálili.		Kostřící bod. Označuje polohu pro připojení PE kabelu.
	Značení CE		Nelikvidujte měnič jako domovní odpad.Výrobek zlikvidujte vsouladu s místními zákony a předpisy nebo jej zašlete zpět výrobci.

1.3 Zkontrolujte před zapnutím

Číslo		Kontrola položky
1	☐	Výrobek je pevně nainstalován na čistém místě, které je dobře větrané a snadno provozovatelné.
2	☐	PE, DC vstup, AC výstup a komunikační kabely jsou připojeny správně a bezpečně.
3	☐	Stahovací pásky jsou neporušené, vedené správně a rovnoměrně.
4	☐	Nepoužité porty a svorky jsou zapečetěny.
5	☐	Napětí a frekvence v místě připojení splňují požadavky na připojení měniče k síti.

1.4 EU prohlášení o shodě

Společnost Solar Solutions tímto prohlašuje, že měnič s moduly pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o rádiových zařízeních 2014/53/EU (RED)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)

Společnost Solar Solutions tímto prohlašuje, že měnič bez modulů pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU (EMC)
- Směrnice pro elektrická zařízení pro nízké napětí 2014/35/EU (LVD)
- Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
- Odpadní elektrická a elektronická zařízení 2012/19/EU
- Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH) Prohlášení o shodě EU si můžete stáhnout na https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED kontrolky

Kontrolka	Stav	Popis
Napájení		ON = Wi-Fi je připojeno / aktivní.
		BLINK 1 = Wi-Fi systém se resetuje.
		BLINK 2 = WiFi není připojeno k routeru.
		BLINK 4 = Wi-Fi server problém
		BLINK = RS485 je připojen.
		OFF = Wi-Fi není aktivní.
V provozu		ON = Měnič dodává napájení.
		OFF = Měnič nedodává v tuto chvíli napájení.
[CSZD]Chyba		ON = Objevila se chyba.
		OFF = Bez chyby.
