Produkta veids	Fotoelementu invertors
Zīmols	AEG
Modelis	AS-IR02-6000-2
Nominālā jauda	6 000 W
Maksimālais līdzstrāvas ieejas spriegums	Nav norādīts (ievērojiet paneļu specifikācijas)
Maiņstrāvas izejas spriegums	230 V / 400 V (atkarībā no tīkla)
Izejas frekvence	50/60 Hz
Izmēri (aptuveni)	530 x 410 x 200 mm
Svars (aptuveni)	18 kg
Aizsardzības klase	IP65 (aptuveni)
Savienojamība	Iebūvēts Wi-Fi, RS485
Galvenās funkcijas	Līdzstrāvas/maiņstrāvas pārveidošana, MPPT izsekošana, attālināta uzraudzība, LED indikatori
Apkope un tīrīšana	Notīriet ārpusi ar sausu drānu; periodiski pārbaudiet savienojumus
Drošība	Obligāta iezemēšana, aizsardzība pret pārspriegumu, automātiska izslēgšana bojājuma gadījumā
Rezerves daļas un remontējamība	MC4 savienotāji, kabeļi, drošinātāji; remonts veicams sertificētam tehniķim
Vispārīga informācija	CE sertifikācija, RED un RoHS atbilstība; ražotāja garantija (skatīt vietni)

Bieži uzdotie jautājumi - AS-IR02-6000-2 AEG

Kāda ir invertora AS-IR02-6000-2 maksimālā jauda?

AEG AS-IR02-6000-2 invertora nominālā jauda ir 6 000 W. Tas ir paredzēts vidēja izmēra dzīvojamo vai komerciālo fotoelementu iekārtām.

Kādas ir LED indikatoru nozīmes?

Trīs LED: Barošana (Wi-Fi/RS485), Darbībā (enerģijas ražošana), Bojājums (kļūme). Mirgošana norāda uz īpašiem stāvokļiem (skatīt instrukciju).

Kā pieslēgt invertoru elektrotīklam?

Maiņstrāvas pieslēgumam jāatbilst tīkla spriegumam un frekvencei (230/400 V, 50/60 Hz). Izmantojiet slēdzi, kas paredzēts 1,25 reizes lielākai nominālajai strāvai. Zemējuma vadam (PE) pretestībai jābūt mazākai par 10 Ω.

Vai es varu pats uzstādīt invertoru?

Nē, uzstādīšana jāveic kvalificētam tehniķim, kas pārzina vietējos standartus un drošības norādījumus. Nepareiza uzstādīšana var anulēt garantiju.

Ko darīt invertora bojājuma gadījumā?

Pārbaudiet LED 'Bojājums'. Ja tā deg, skatiet instrukciju, lai identificētu kļūmi. Izslēdziet barošanu un pirms jebkādas iejaukšanās nogaidiet 5 minūtes. Sazinieties ar sertificētu servisu.

Kādi saules paneļu veidi ir saderīgi?

Fotoelementu moduļiem jābūt A klases saskaņā ar IEC 61730 standartu. Pārliecinieties, ka maksimālais līdzstrāvas spriegums nepārsniedz invertora robežu (skatīt specifikācijas).

Kā uzraudzīt enerģijas ražošanu?

Invertoram ir iebūvēts Wi-Fi, kas ļauj attālināti uzraudzīt, izmantojot lietotni. Savienojuma problēmu gadījumā pārbaudiet maršrutētāju vai serveri (barošanas LED mirgo).

Kāds ir invertora kalpošanas laiks?

Normālos apstākļos fotoelementu invertors parasti kalpo 10 līdz 15 gadus. Regulāra apkope (tīrīšana, savienojumu pārbaude) var pagarināt tā kalpošanas laiku.

Vai invertoram ir garantija?

Jā, ražotāja garantija ir piemērojama. Lai iegūtu sīkāku informāciju, apmeklējiet vietni https://www.aeg-industrialsolar.de/service/downloads/ vai sazinieties ar atbalsta dienestu.

Kā tīrīt invertoru?

Izmantojiet mīkstu un sausu drānu, lai notīrītu ārpusi. Neizmantojiet ķīmiskas vielas vai ūdeni zem spiediena. Pārbaudiet, vai ventilācijas atveres nav aizsērējušas.

LIETOŠANAS INSTRUKCIJA AS-IR02-6000-2 AEG

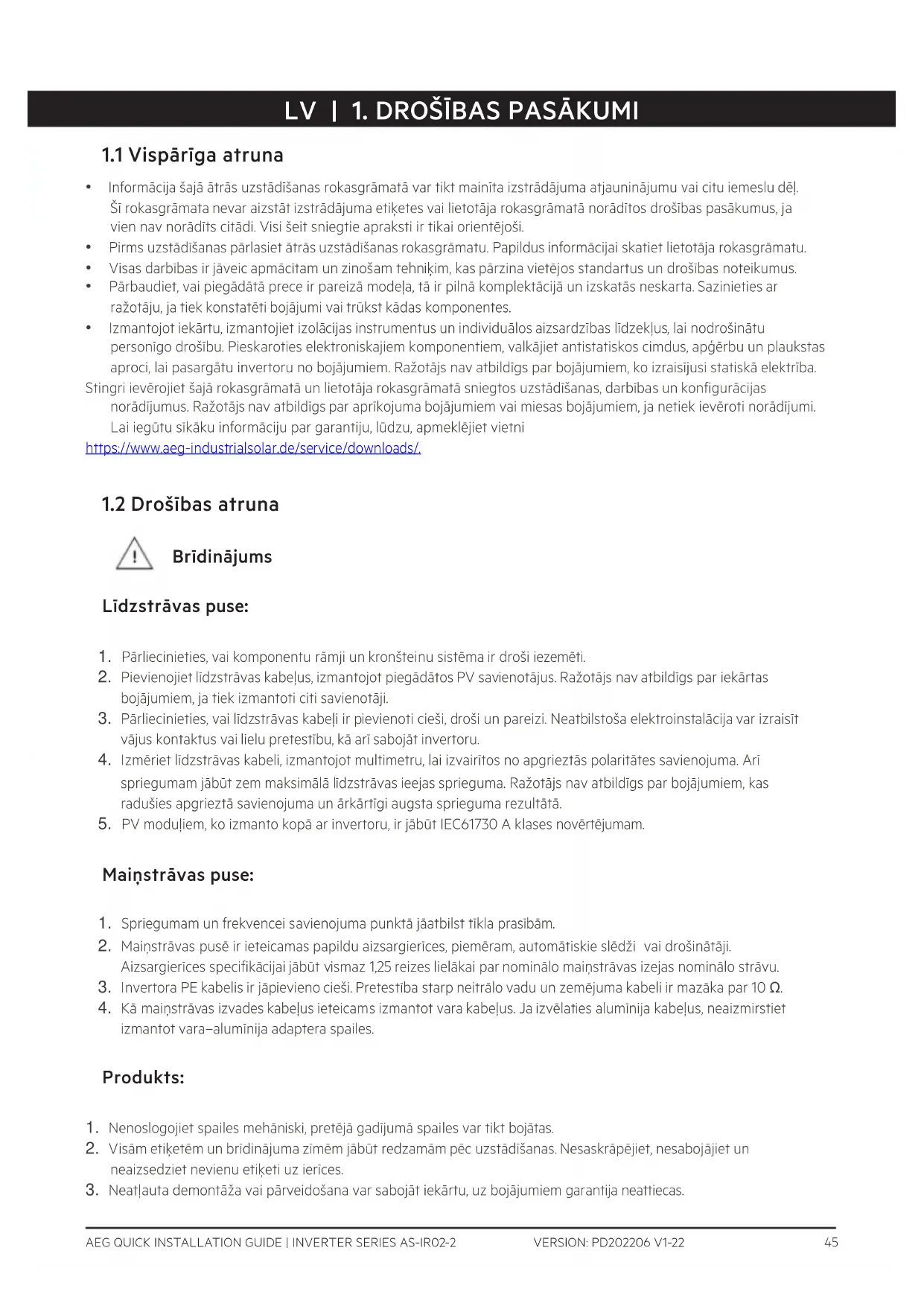

1.1 Vispārīga atruna

• Informācija šajā ātrās uzstādīšanas rokasgrāmatā var tikt mainīta izstrādājuma atjauninājumu vai citu iemeslu dēļ. Šī rokasgrāmata nevar aizstāt izstrādājuma etiketes vai lietotāja rokasgrāmatā norāditos drošības pasākumus, ja vien nav norādīts citādi. Visi šeit sniegtie apraksti ir tikai orientējoši.
• Pirms uzstādīšanas pārlasiet ātrās uzstādīšanas rokasgrāmatu. Papildus informācijai skatiet lietotāja rokasgrāmatu.
• Visas darbibas ir jāveic apmācītam un zinošam tehniķim, kas pārzina vietējos standartus un drošības noteikumus.
• Pārbaudiet, vai piegādātā prece ir pareizā modela, tā ir pilnā komplektācijā un izskatās neskarta. Sazinieties ar ražotāju, ja tiek konstatēti bojājumi vai trūkst kādas komponentes.
• Izmantojot iekārtu, izmantojiet izolācijas instrumentus un individuālos aizsardzības līdzekļus, lai nodrošinātu personīgo drošību. Pieskaroties elektroniskajiem komponentiem, valkājiet antistatiskos cimdus, apgērbu un plaukstas aproci, lai pasargātu invertoru no bojājumiem. Ražotājs nav atbildīgs par bojājumiem, ko izraisījusi statiskā elektriba.
  Stingri ievērojiet šajā rokasgrāmatā un lietotāja rokasgrāmatā sniegtos uzstādīšanas, darbības un konfigurācijas norādījumus. Ražotājs nav atbildīgs par aprīkojuma bojājumiem vai miesas bojājumiem, ja netiek ievēroti norādījumi. Lai iegūtu sīkāku informāciju par garantiju, lūdzu, apmeklējiet vietni
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Drošības atruna

Bridinājums

Līdzstrāvas puse:

1. Pārliecinieties, vai komponentu rāmji un kronšteinu sistēma ir droši iezemēti.
2. Pievienojiet lidzstrāvas kabelus, izmantojot piegādatos PV savienotājus. Ražotājs nav atbildīgs par iekārtas bojājumiem, ja tiek izmantoti citi savienotāji.
3. Pārliecinieties, vai līdzstrāvas kabeli ir pievienoti cieši, droši un pareizi. Neatbilstoša elektroinstalācija var izraisīt vājus kontaktus vai lielu pretestību, kā arī sabojāt invertoru.
4. Izmēriet līdzstrāvas kabeli, izmantojot multimetru, lai izvairītos no apgrieztās polaritātes savienojuma. Arī spriegumam jābūt zem maksimālā līdzstrāvas ieejas sprieguma. Ražotājs nav atbildīgs par bojājumiem, kas radušies apgrieztā savienojuma un ārkārtīgi augsta sprieguma rezultātā.
5. PV moduļiem, ko izmanto kopā ar invertoru, ir jābūt IEC61730 A klases novērtējumam.

Mainstrāvas puse:

1. Spriegumam un frekvencei savienojuma punktā jāatbilst tikla prasībām.
2. Mainstrāvas pusē ir ieteicamas papildu aizsargierīces, piemēram, automātiskie slēdži vai drošinātāji. Aizsargierīces specifikācijai jābūt vismaz 1,25 reizes lielākai par nominālo mainstrāvas izejas nominālo strāvu.
3. Invertora PE kabelis ir jäpievieno cieši. Pretestība starp neitrālo vadu un zemējuma kabeli ir mazāka par 10 Ω.
4. Kā mainstrāvas izvades kabelus ieteicams izmantot vara kabelus. Ja izvēlaties alumīnija kabelus, neaizmirstiet izmantot vara-alumīnija adaptera spailes.

Produkts:

1. Nenoslogojiet spailes mehāniski, pretējā gadījumā spailes var tikt bojātas.
2. Visām etiketēm un brīdinājuma zīmēm jābūt redzamām pēc uzstādīšanas. Nesaskrāpējiet, nesabojājiet un neaizsedziet nevienu etiketi uz ierīces.

3. Neatļauta demontāža vai pārveidošana var sabojāt iekārtu, uz bojājumiem garantija neattiecas.

4. Uzstādiet invertoru tur, kur nav liela magnētiskā lauka, lai izvairītos no elektromagnētiskajiem traucējumiem. Ja invertora tuvumā ir jebkāds radio vai bezvadu saziņas aprīkojums, kas darbojas mazāk nekā 30 MHz frekvencē, jums ir jāveic šādas darbības:

5. Uzstādiet invertoru vismaz 30 m attālumā no bezvadu aprīkojuma.

6. Invertora lidzstrāvas ieejas kabelim vai mainstrāvas izejas kabelim pievienojiet zemo frekvenču EMI filtru vai vairāku tinumu ferīta serdi.

7. Bridinājuma uzlīmes uz pārveidotāja ir šādas.

	AUGSTSPRIEGUMA RADITSAPDRAUDÉJUMS. Atvienojiet visuienākošo jaudu un izslēdzietizstrādājumu, pirms sākat strādātar to.		Aizkavēta izlāde. Pēc izslēgšanas uzgaidiet 5minūtes, līdz komponenti ir pilnībā izlādējušies.
	Pirms sākat strādāt ar šo ierīci, izlasietrokasgrāmatu.		Pastāv iespējamie riski. Pirms jebkādāmdarbībām valkājiet atbilstošus IAL.
	Augstas temperatūras radītais risks.Nepieskarieties produktam tā darbības laikā,lai izvairītos no apdegumiem.		Zemējuma punkts. Norāda PE kabeļa pievienošanas poziciju.
	CE marķējums		Neizmetiet invertoru kā sadzīves atkritumus.Izmetiet izstrādājumu saskaņā ar vietējiemlikumiem un noteikumiem vai nosūtiet toatpakaļ ražotājam.

1.3 Pārbaudiet pirms ieslēgšanas

Nr.		Pārbaudiet vienumu
1	☐	Produkts ir stingri uzstādīts tīrā vietā, kas ir labi vēdināma un viegli lietojama.
2	☐	PE, lidzstrāvas ieeja, maînstrāvas izeja un sakaru kabeli ir pievienoti pareizi un droši.
3	☐	Kabelu savienojumi ir neskarti, izvilkti pareizi un vienmērīgi.
4	☐	Neizmantotās pieslēgvietas un termināļi ir aizzimogoti.
5	☐	Spriegums un frekvence pieslēguma punktā atbilst invertora tīkla savienojuma prasībām.

1.4 ES atbilstības deklarācija

Ar šo deklarē, ka invertors ar bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Radio iekārtu direktīva 2014/53/ES (RED)
- Bistamu vielu ierobežošanas direktiva 2011/65/ES un (ES) 2015/863 (RoHS)
- Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
- Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH)

Solar Solutions Ar šo deklarē, ka invertors bez bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Elektromagnētiskās savietojamības direktīva 2014/30/ES (EMS)
  • Elektrisko aparātu zemspreguma direktīva 2014/35/ES (LVD)
• Bīstamu vielu ierobežošanas direktīva 2011/65/ES un (ES) 2015/863 (RoHS)
• Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
• Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH) Jūs varat lejupielādēt ES atbilstības deklarāciju vietnē https://www.aeg-industrialsolar.de/service/downloads/.

1.5 ES atbilstības deklarācija

Indikators	Stāvoklis	Apraksts
Jauda		IESLĘGTS = Wi-Fi ir pievienots / aktīvs.
		1. MIRGOŠANA = Wi-Fi sistēma tiek atiestatīta.
		2. MIRGOŠANA = WiFi nav pievienots maršrutētājam.
		4. MIRGOŠANA = Wi-Fi servera problēma
		MIRGO = RS485 ir pievienots.
		IZSLĘGTS = Wi-Fi nav aktīvs.
darbojas		IESLĘGTS = Invertors padod jaudu.
		IZSLĘGTS = Invertors šobrid nepadod jaudu.
nepareizi		IESLĘGTS = Notikusi klūda.
