Тип продукт	Соларен инвертор
Марка	AEG
Модел	AS-IC02-10000-2
Номинална мощност	10 kW
Комуникация	Вграден Wi-Fi, RS485
LED индикатори	Захранване (Wi-Fi), работа, повреда
Защита	Срещу пренапрежение, заземяване, обратна полярност
Сертификати	CE, RED, LVD, EMC, RoHS, REACH
Монтаж	Вътрешен, чисто и добре проветрено място
Поддръжка	Външно почистване с мека кърпа, периодична проверка на връзките
Безопасност	Носете ЛПС, използвайте изолирани инструменти, изчакайте 5 мин след изключване
Възможност за ремонт	Не разглобявайте, свържете се с обслужване на клиенти за ремонт
Резервни части	Свържете се с клиентската служба на AEG

Често задавани въпроси - AS-IC02-10000-2 AEG

Как да инсталирате соларния инвертор AEG AS-IC02-10000-2?

Инсталацията трябва да се извърши от квалифициран техник. Изберете чисто, добре проветрено място, защитено от влага. Следвайте инструкциите в ръководството за бърз монтаж и ръководството за потребителя.

Какво означават LED индикаторите на инвертора?

Индикаторите показват: Захранване (Wi-Fi свързан или активност), Работа (производство на енергия) и Повреда (дефект). Вижте таблицата с индикатори в ръководството.

Как да свържете соларните панели към инвертора?

Използвайте предоставените фотоволтаични конектори. Спазвайте полярността и измерете DC напрежението с мултицет преди свързване. Напрежението трябва да бъде по-ниско от максималното входно напрежение.

Какво да направите при повреда, показана от индикатора?

Проверете LED индикаторите, вижте раздела отстраняване на неизправности в ръководството. Ако проблемът продължава, свържете се с отдела за обслужване на клиенти на AEG.

Как да нулирате Wi-Fi на инвертора?

Индикаторът за захранване мига веднъж при нулиране на Wi-Fi системата. Вижте ръководството за точната процедура.

Какво е максималното DC входно напрежение?

Максималното DC входно напрежение е посочено на табелката с данни на инвертора. Уверете се, че е по-ниско от тази стойност преди свързване.

Мога ли сам да инсталирам инвертора?

Не, инсталацията трябва да се извърши от компетентен техник, запознат с местните стандарти за безопасност. Неоторизирана намеса анулира гаранцията.

Как да поддържате соларния инвертор?

Почистете външната част с мека и суха кърпа. Периодично проверявайте връзките и се уверете, че вентилационните отвори не са запушени.

Каква е гаранцията на инвертора AEG AS-IC02-10000-2?

Условията на гаранцията са достъпни на уебсайта AEG Industrial Solar. Свържете се с производителя за повече подробности.

Какво да направите, ако индикаторът за работа е изключен?

Ако индикаторът за работа е изключен, инверторът не произвежда енергия. Проверете DC и AC връзките, както и условията на слънчево греене. Вижте ръководството за стъпки за отстраняване на неизправности.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS-IC02-10000-2 AEG

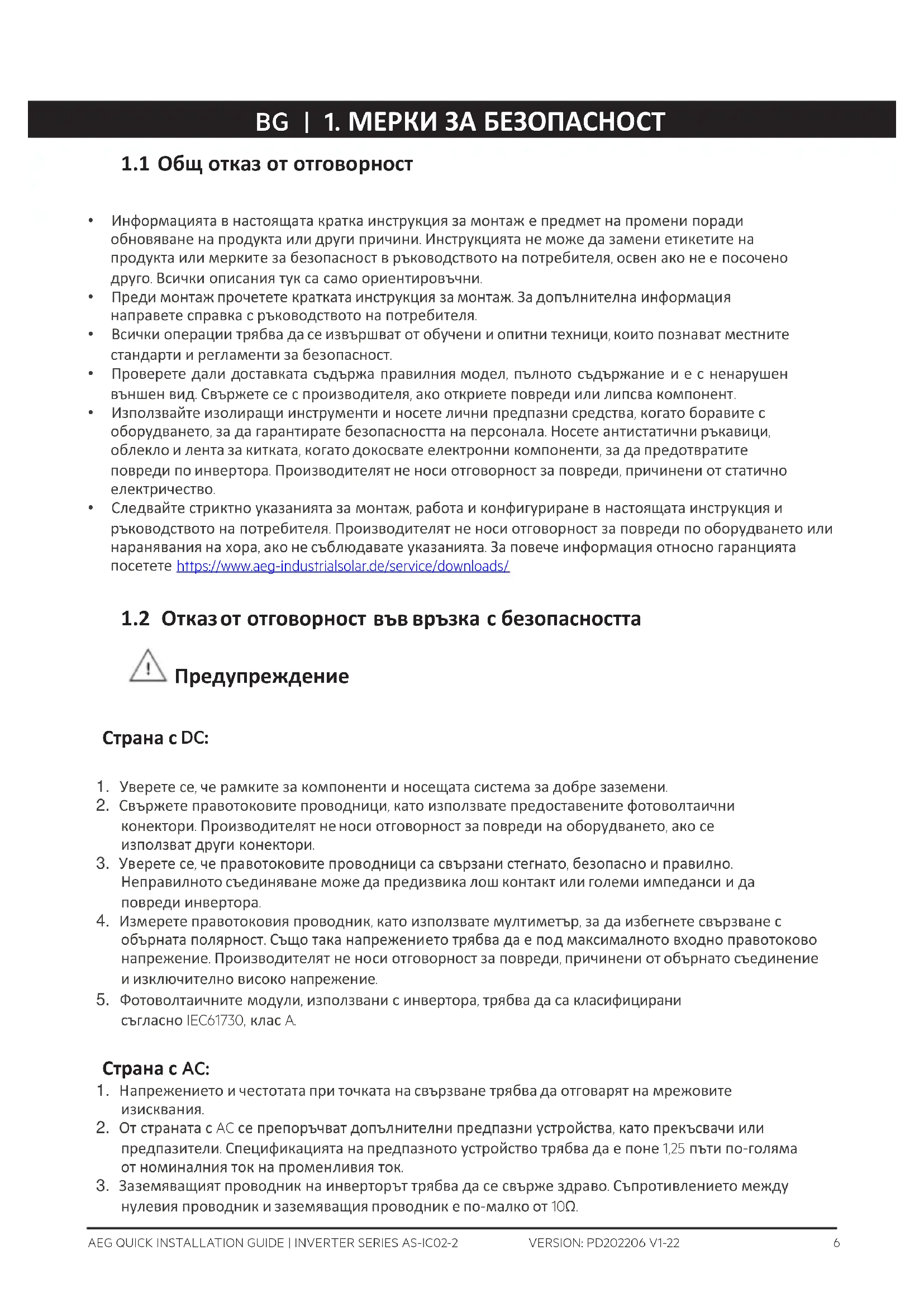

1.1 Общ отказ от отговорност

• Информацията в настоящата кратка инструкция за монтаж е предмет на промени поради обновяване на продукта или други причини. Инструкцията не може да замени етикетите на продукта или мерките за безопасност в ръководството на потребителя, освен ако не е посочено друго. Всички описания тук са само ориентировъчни.
• Преди монтаж прочетете кратката инструкция за монтаж. За допълнителна информация направете справка с ръководството на потребителя.
• Всички операции трябва да се извършват от обучени и опитни техници, които познават местните стандарти и регламенти за безопасност.
• Проверете дали доставката съдържа правилния модел, пълното съдържание и е с ненарушен външен вид. Свържете се с производителя, ако откриете повреди или липсва компонент.
• Използвайте изолиращи инструменти и носете лични предпазни средства, когато боравите с оборудването, за да гарантирате безопасността на персонала. Носете антистатични ръкавици, облекло и лента за китката, когато докосвате електронни компоненти, за да предотвратите повреди по инвертора. Производителят не носи отговорност за повреди, причинени от статично електричество.
• Следвайте стриктно указанията за монтаж, работа и конфигуриране в настоящата инструкция и ръководството на потребителя. Производителят не носи отговорност за повреди по оборудването или наранявания на хора, ако не съблюдавате указанията. За повече информация относно гаранцията посетете https://www.aeg-industrialsolar.de/service/downloads/

1.2 Отказ от отговорност във връзка с безопасността

Предупреждение

Страна с DC:

1. Уверете се, че рамките за компоненти и носещата система за добре заземени.
2. Свържете правотоковите проводници, като използвате предоставените фотоволтаични конектори. Производителят не носи отговорност за повреди на оборудването, ако се използват други конектори.
3. Уверете се, че правотоковите проводници са свързани стегнато, безопасно и правилно. Неправилното съединяване може да предизвика лош контакт или големи импеданси и да повреди инвертора.
4. Измерете правотоковия проводник, като използвате мултиметър, за да избегнете свързване с обърната полярност. Също така напрежението трябва да е под максимальното входно правотоково напрежение. Производителят не носи отговорност за повреди, причинени от обърнато съединение и изключително високо напрежение.
5. Фотоволтаичните модули, използвани с инвертора, трябва да са класифицирани съгласно IEC61730, клас А.

Страна с АС:

1. Напрежението и честотата при точката на свързване трябва да отговарят на мрежовите изисквания.
2. От страната с АС се препоръчват допълнителни предпазни устройства, като прекъсвачи или предпазители. Спецификацията на предпазното устройство трябва да е поне 1,25 пъти по-голяма от номиналния ток на променливия ток.

3. Заземяващият проводник на инверторът трябва да се свърже здраво. Съпротивлението между нулевия проводник и заземяващия проводник е по-малко от 10Ω.

4. Препоръчително е да използвате медни проводници като проводници за изходящ променлив ток. Ако предпочитате алуминиеви проводници, не забравяйте да използвате адаптерни клеми от тип „мед към алуминий“.

Продукт:

1. Не прилагайте механично натоварване към клемите, в противен случай клемите може да се повредят.
2. Всички етикети и предупредителни знаци трябва да са видими след монтаж. Не задрасквайте, повреждайте или покривайте етикетите на устройството.
3. Неупълномощеното разглобяване или модифициране може да повреди оборудването, повредите не се покриват от гаранцията.
4. Инсталирайте инвертора далеч от силно магнитно поле, за да избегнете електромагнитна интерференция. Ако в близост до инвертора има каквото и да било радиооборудване или такова за безжична комуникация под 30 MHz, трябва да:

- Инсталирате инвертора на най-малко 30 m разстояние от безжичното оборудване.

- Добавите нископропускащ EMI филтър или феритна сърцевина с множество намотки към правотоковия входящ кабел или променливотоковия изходящ кабел на инвертора.

1. Предупредителните етикети върху инвертора са следните.

	ОПАСНОСТ – ВИСОКО НАПРЕЖЕНИЕ. Изключете всички входящи мощности и изключете продукта, преди да работите по него.		Бавен разряд. Изчакайте 5 минути след изключване, докато компонентите са изцяло разредени.
[НWKX]	Прочетете инструкцията, преди да работите по устройството.	[ZYN8]	Съществуват потенциални рискове. Носете подходящи ЛПС преди всички дейности.
	Опасност от висока температура. Не докосвайте продуктът, докато работи, за да избегнете изгаряне.		Точка за заземяване. Посочва позицията за съединяване на заземяващ проводник.
	Маркировка CE		Не изхвърляйте инвертора като битов отпадък. Изхвърляйте продукта в съответствие с местните закони и разпоредби или го изпратете обратно на производителя.

1.3 Проверки преди включване

No		Проверете елемент
1		Продуктът е добре инсталиран на чисто място, което е с добро проветрение и лесно за обслужване.
2		Заземяването, входът с постоянен ток, изводът с променлив ток и комуникационните проводници са свързани правилно и безопасно.
3		Кабелните връзки саздрави,прокарани правилно и равномерно.
4		Неизползваните портове и клеми са затворени.
5		Напрежението и честотата при точката на свързване отговарят на изискванията за свързване към мрежовия инвертор.

1.4 Декларация за съответствие на ЕС

С настоящото Solar Solutions декларира, че инверторът с модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно радиосъоръженията 2014/53/EC (RED)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

С настоящото Solar Solutions декларира, че инверторът без модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно електромагнитната съвместимост 2014/30/EC (EMC)
• Директива за ниско напрежение 2014/35/EC (LVD)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

Може да изтеглите Декларацията за съответствие на ЕС на адрес https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED индикатори

Индикатор	Състояние	Описание
Захранване		ВКЛ. = Wi-Fi е свързана/активна.
		МИГАНЕ 1 = Wi-Fi системата се нулира.
		МИГАНЕ 2 = Wi-Fi не е свързана към рутера.
		МИГАНЕ 4 = проблем със сървъра за Wi-Fi.
		МИГАНЕ = RS485 е свързан.
		ВКЛ. = Wi-Fi не е активна.
Работа		ВКЛ. = инверторът подава електричество.
		ИЗКЛ. = инверторът не подава електричество в момента.
[2023]Неизправност		ВКЛ. = възникнала е неизправност.
		ИЗКЛ. = няма неизправност.
