AS-IC02-10000-2 - Solárny panel AEG - Bezplatný návod na obsluhu

Typ produktu	Solárny invertor
Značka	AEG
Model	AS-IC02-10000-2
Menovitý výkon	10 kW
Komunikácia	Vstavané Wi-Fi, RS485
LED indikátory	Napájanie (Wi-Fi), prevádzka, porucha
Ochrana	Proti prepätiu, uzemnenie, obrátená polarita
Certifikácie	CE, RED, LVD, EMC, RoHS, REACH
Inštalácia	Vnútorný, čisté a dobre vetrané miesto
Údržba	Vonkajšie čistenie jemnou handričkou, pravidelná kontrola pripojení
Bezpečnosť	Noste OOP, používajte izolované nástroje, počkajte 5 min po vypnutí
Opraviteľnosť	Nedemontujte, pri akejkoľvek oprave kontaktujte zákaznícky servis
Náhradné diely	Kontaktujte zákaznícky servis AEG

Často kladené otázky - AS-IC02-10000-2 AEG

Ako nainštalovať solárny invertor AEG AS-IC02-10000-2?

Inštaláciu musí vykonať kvalifikovaný technik. Vyberte čisté, dobre vetrané miesto chránené pred vlhkosťou. Postupujte podľa pokynov v rýchlom sprievodcovi inštaláciou a používateľskej príručke.

Čo znamenajú LED indikátory na invertore?

Indikátory znamenajú: Napájanie (Wi-Fi pripojené alebo aktivita), Prevádzka (výroba energie) a Porucha (chyba). Pozrite si tabuľku indikátorov v príručke.

Ako pripojiť solárne panely k invertoru?

Použite dodané fotovoltaické konektory. Dodržujte polaritu a pred pripojením zmerajte DC napätie multimetrom. Napätie musí byť nižšie ako maximálne vstupné napätie.

Čo robiť v prípade poruchy indikovanej kontrolkou?

Skontrolujte LED indikátory, pozrite časť riešenie problémov v manuáli. Ak problém pretrváva, kontaktujte zákaznícky servis AEG.

Ako resetovať Wi-Fi invertora?

Počas resetovania Wi-Fi systému kontrolka napájania raz blikne. Presný postup nájdete v príručke.

Aké je maximálne vstupné DC napätie?

Maximálne vstupné DC napätie je uvedené na štítku invertora. Pred pripojením sa uistite, že je nižšie ako táto hodnota.

Môžem si invertor nainštalovať sám?

Nie, inštaláciu musí vykonať kompetentný technik oboznámený s miestnymi bezpečnostnými normami. Akákoľvek neautorizovaná manipulácia ruší záruku.

Ako udržiavať solárny invertor?

Vonkajšok čistite jemnou suchou handričkou. Pravidelne kontrolujte pripojenia a uistite sa, že vetracie otvory nie sú upchaté.

Aká je záruka na invertor AEG AS-IC02-10000-2?

Podmienky záruky sú dostupné na webovej stránke AEG Industrial Solar. Pre viac informácií kontaktujte výrobcu.

Čo robiť, ak je kontrolka prevádzky vypnutá?

Ak je kontrolka prevádzky vypnutá, invertor nevyrába energiu. Skontrolujte DC a AC pripojenia, ako aj slnečné podmienky. Pre kroky riešenia problémov si pozrite príručku.

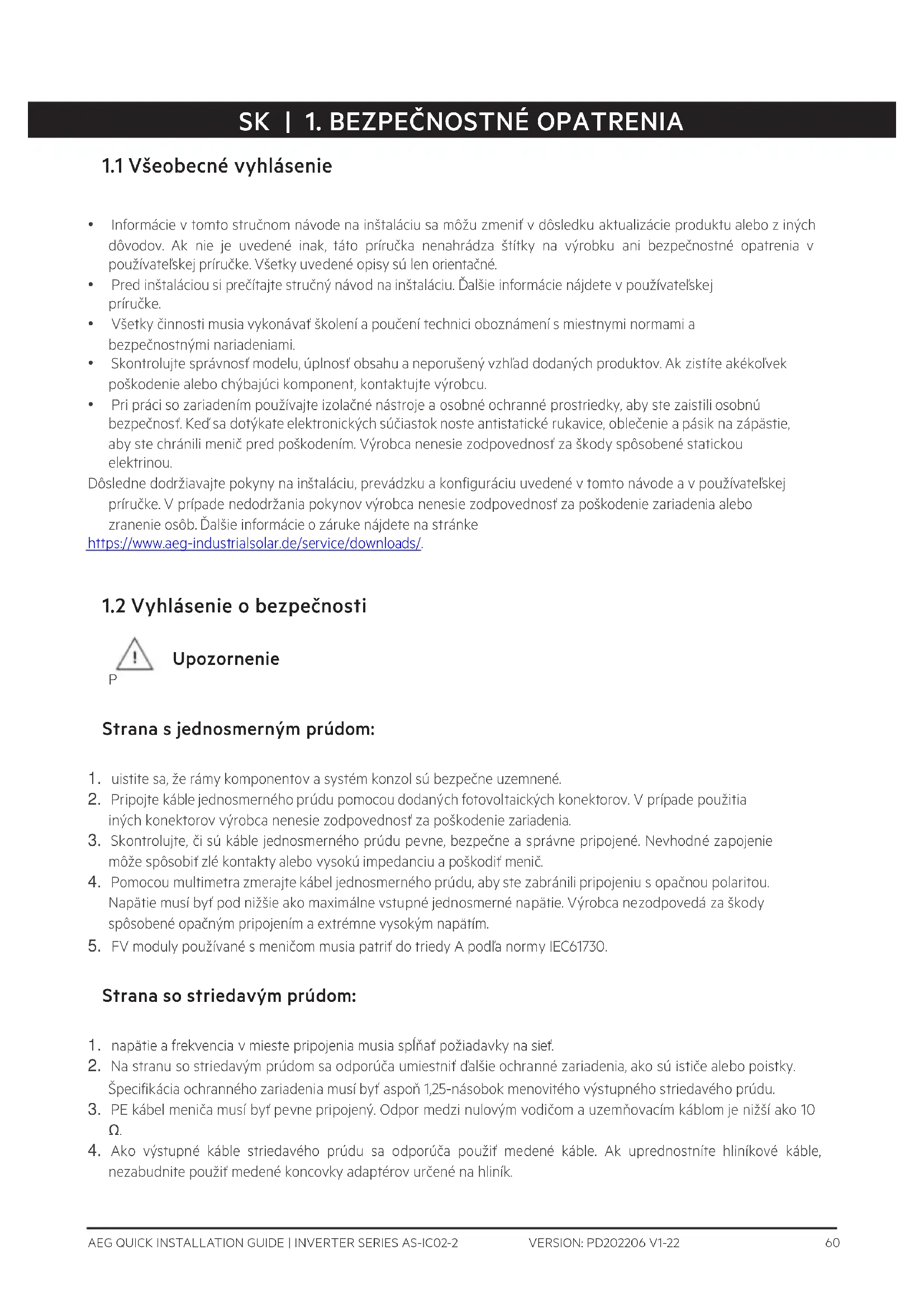

NÁVOD NA OBSLUHU AS-IC02-10000-2 AEG

1.1 Všeobecné vyhlásenie

• Informácie v tomto stručnom návode na inštaláciu sa môžu zmeniť v dôsledku aktualizácie produktu alebo z iných dôvodov. Ak nie je uvedené inak, táto príručka nenahrádza štítky na výrobku ani bezpečnostné opatrenia v používateľskiej príručke. Všetky uvedené opisy sú len orientačné.
• Pred inštaláciou si prečítajte stručný návod na inštaláciu. Dalšie informácie nájdete v používatelskej príručke.
• Všetky činnosti musia vykonávať školení a poučení technici oboznámení s miestnymi normami a bezpečnostnými nariadeniami.
• Skontrolujte správnosť modelu, úplnosť obsahu a neporušený vzhľad dodaných produktov. Ak zistíte akékolvek poškodenie alebo chýbajúci komponent, kontaktujte výrobcu.
• Pri práci so zariadením používajte izolačné nástroje a osobné ochranné prostriedky, aby ste zaistili osobnú bezpečnosť. Ked'sa dotýkate elektronických súčiastok noste antistatické rukavice, oblečenie a pásik na zápăstie, aby ste chránili menič pred poškodením. Výrobca nenesie zodpovednosť za škody spôsobené statickou elektrinou.

Dôsledne dodržiavajte pokyny na inštaláciu, prevádzku a konfiguráciu uvedené v tomto návode a v používatelskej príručke. V prípade nedodržania pokynov výrobca nenesie zodpovednosť za poškodenie zariadenia alebo zranenie osôb. Ďalšie informácie o záruke nájdete na stránke

Strana s jednosmerným prúdom:

1. uistite sa, že rámy komponentov a systém konzol sú bezpečne uzemnené.
2. Pripojte kable jednosmerného prúdu pomocou dodaných fotovoltaických konektorov. V prípade použitia iných konektorov výrobca nenesie zodpovednosť za poškodenie zariadenia.
3. Skontrolujte, či sú káble jednosmerného prúdu pevne, bezpečne a správne pripojené. Nevhodné zapojenie môže spôsobit zlé kontakty alebo vysokú impedanciu a poškodit menič.
4. Pomocou multimetra zmerajte kábel jednosmerného prúdu, aby ste zabránili pripojeniu s opačnou polaritou. Napätie musí byť pod nižšie ako maximálne vstupné jednosmerné napätie. Výrobca nezodpovedá za škody spôsobené opačným pripojením a extrémne vysokým napätím.
5. FV moduly používané s meničom musia patrif do triedy A podla normy IEC61730.

1. napätie a frekvencia v mieste pripojenia musia spíňať požiadavky na sief.
2. Na stranu so striedavým prúdom sa odporúča umiestnit’ dalšie ochranné zariadenia, ako sú ističe alebo poistky. Špecifikácia ochranného zariadenia musí byť aspoň 1,25-násobok menovitého výstupného striedavého prúdu.
3. PE kábel meniča musí byť pevne pripojený. Odpor medzi nulovým vodičom a uzemňovacím káblom je nižší ako 10 Ω.
4. Ako výstupné káble striedavého prúdu sa odporúča použit medené káble. Ak uprednostníte hliníkové káble, nezabudnite použit medené koncovky adaptérov určené na hliník.

Produkt:

1. koncovky mechanicky nezaťažujte, mohlo by dôjst k ich poškodeniu.
2. Všetky štítky a výstražné značky musia byť po inštalácii viditelné. Žiadny štítok na zariadení nesmie byť preškrtnutý, poškodený ani prekrytý.
3. Neoprávnené rozmontovanie alebo úprava môže spôsobit poškodenie zariadenia, na ktoré sa nevzfahuje záruka.

4. Invertor nainštalujte mimo dosahu silného magnetického pola, aby ste sa vyhli elektromagnetickému rušeniu. Ak je v blízkosti invertora akékolvek rádiové alebo bezdrótové komunikačné zariadenie do 30 MHz, musíte urobiť nasledovné kroky:

5. Inštalujte invertor minimálne 30 m od bezdrôtového zariadenia.

6. Do vstupného kábla jednosm. prúdu alebo výstupného kábla stried. prúdu invertora pridajte EMI filter pre nízke frekvencie alebo viacnásobne vinuté feritové jadro.

7. Na meniči sú tieto výstražné štítky.

	NEBEZPEČENSTVO VYSOKÉHONAPÄTIA. Než začnete pracovať na výrobku, odpojte všetky zdroje napájania a vypnite ho.		Oneskorené vybitie. Po vypnutí počkajte 5 minút, kým sa komponenty úplne nevybijú.
	Pred prácou na tomto zariadení si prečítajte návod.		Sú prítomné možné riziká. Pred každou činnosťou si nasadťe vhodné osobné ochranné prostriedky.
	Nebezpečenstvo vysokej teploty.Nedotýkajte sa výrobku počas prevádzky, aby ste sa nepopálili.		Uzemňovací bod. Označuje polohu na pripojenie polyetylénového kábla.
	Označenie CE		Menič nelikvidujte ako domový odpad.Výrobok zlikvidujte v súlade s miestnymi zákonmi a predpismi alebo ho pošlite späť výrobcovi.

1.3 Kontrola pred zapnutím

Č		Po ložka kom trolly
1	☐	Výrobok je pevne nainštalovaný na čistom, dobre vetranom mieste, kde sa dobre ovláda.
2	☐	PE, vstup jednosmerného prúdu, výstup striedavého prúdu a komunikačné káble sú správne a bezpečne pripojené.
3	☐	Pásiky na stiahnutie káblov sú neporušené, správne a rovnomerne rozmiestnené.
4	☐	Nepoužívané porty a svorky sú zapečatené.
5	☐	Napätie a frekvencia v mieste pripojenia splňajú požiadavky na pripojenie sieťového meniča.

1.4 Vyhlásenie EÚ o zhode

Spoločnosť Solar Solutions týmto prehlasuje, že invertor s bezdrôtovými komunikačnými modulmi predávaný na európskom trhu splňa požiadavky nasledujúcich smerníc:

• Nariadenie o rádiových zariadeniach (RED) 2014/53/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

Spoločnosť Solar Solutions týmto prehlasuje, že invertor bez bezdrôtových komunikačných modulov predávaný na európskom trhu spĺňa požiadavky nasledujúcich smerníc:

• Nariadenie o elektromagnetickej kompatibilite (EMC) 2014/30/EÚ
• Nariadenie o nízkom napátí (LVD) 2014/35/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

EÚ vyhlásenia o zhode si môžete stiahnuť na stránke https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Kontrolky LED

Kontrolka	Stav	Opis
Napájanie		ON = pripojené k sieti Wi-Fi/aktívne.
		BLIKÁ 1 = systém Wi-Fi sa resetuje.
		BLIKÁ 2 = Wi-Fi nie je pripojená k routeru.
		BLIKÁ 4 = problém so serverom Wi-Fi
		BLIKÁ = RS485 je pripojený.
		OFF = sieť WI-FI nie je aktívna.
V prevádzke		ON = menič dodáva energiu.
		OFF = menič momentálne nedodáva energiu.
Chybné		ON = objavila sa chyba.
		OFF = žiadna chyba.
