Марка	AEG
Модел	AS-IC02-15000-2
Тип продукт	Слънчев панел / Фотоволтаичен инвертор
Номинална мощност	15000 W
Максимално постояннотоково входно напрежение	1000 V
AC изходно напрежение	230 V / 400 V трифазно
Изходна честота	50 Hz / 60 Hz
Работен температурен диапазон	-25 °C до +60 °C
Степен на защита	IP65
Тегло	Около 25 kg
Размери (Д x Ш x В)	Около 600 x 400 x 200 mm
Гаранция	5 години (според производителя)
Свързаност	Wi-Fi, RS485
Дисплей	LED индикатори
Съвместимост с PV модули	Клас A по IEC 61730
Инсталация	От квалифициран техник, съобразно местните норми
Поддръжка	Външно почистване, проверка на връзките

Често задавани въпроси - AS-IC02-15000-2 AEG

Как да инсталирам слънчевия панел AEG AS-IC02-15000-2?

Инсталацията трябва да бъде извършена от квалифициран техник, спазващ местните норми. Преди всяка операция прочетете краткото ръководство за инсталиране и ръководството за употреба. Уверете се, че рамките и опората са правилно заземени. Използвайте изолирани инструменти и носете лични предпазни средства.

Какво да направя, ако LED индикаторът за повреда свети?

Светещият индикатор В повреда показва неизправност. Консултирайте се с ръководството за употреба, за да идентифицирате кода за грешка. Изключете захранването и изчакайте 5 минути, преди да действате. Свържете се с квалифициран техник, ако проблемът продължава.

Какво е максималното поддържано постояннотоково входно напрежение?

Максималното постояннотоково входно напрежение е 1000 V. Никога не превишавайте тази стойност, за да не повредите инвертора. Винаги измервайте напрежението с мултицет преди свързване.

Мога ли да използвам алуминиеви кабели за AC изхода?

Препоръчително е да използвате медни кабели. Ако използвате алуминиеви кабели, трябва да добавите медно/алуминиеви адаптерни клеми, за да избегнете корозия и да осигурите добра връзка.

Как да почистя инвертора?

Почистете външната страна на инвертора със суха и мека кърпа. Не използвайте химически продукти. Уверете се, че уредът е изключен от захранване и разреден (изчакайте 5 минути) преди всяко почистване. Редовно проверявайте връзките и кабелите.

Какво да направя в случай на повреда?

Ако индикаторът В повреда светне, проверете връзките и защитите. Консултирайте се с ръководството за кодовете за грешка. Ако е необходимо, свържете се с отдела за следпродажбено обслужване на AEG. Не се опитвайте да ремонтирате сами, тъй като всяка промяна анулира гаранцията.

Необходимо ли е да заземя инвертора?

Да, заземяването е задължително. Защитният кабел PE трябва да бъде правилно свързан. Съпротивлението между нулевия проводник и земята трябва да бъде по-малко от 10 Ω.

Какъв е типичният живот на инвертора?

Животът обикновено е 10 до 15 години в зависимост от условията на употреба и поддръжка. Правилната инсталация и чистата среда удължават живота.

Мога ли да свържа няколко фотоволтаични модула последователно?

Да, но общото напрежение на модулите не трябва да надвишава максималното постояннотоково входно напрежение от 1000 V. Модулите трябва да отговарят на клас A по стандарт IEC 61730.

Откъде да изтегля пълното ръководство за употреба?

Можете да изтеглите ръководството в PDF формат от сайта notice-facile.com или от официалния сайт на AEG Industrial Solar: https://www.aeg-industrialsolar.de/service/downloads/.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS-IC02-15000-2 AEG

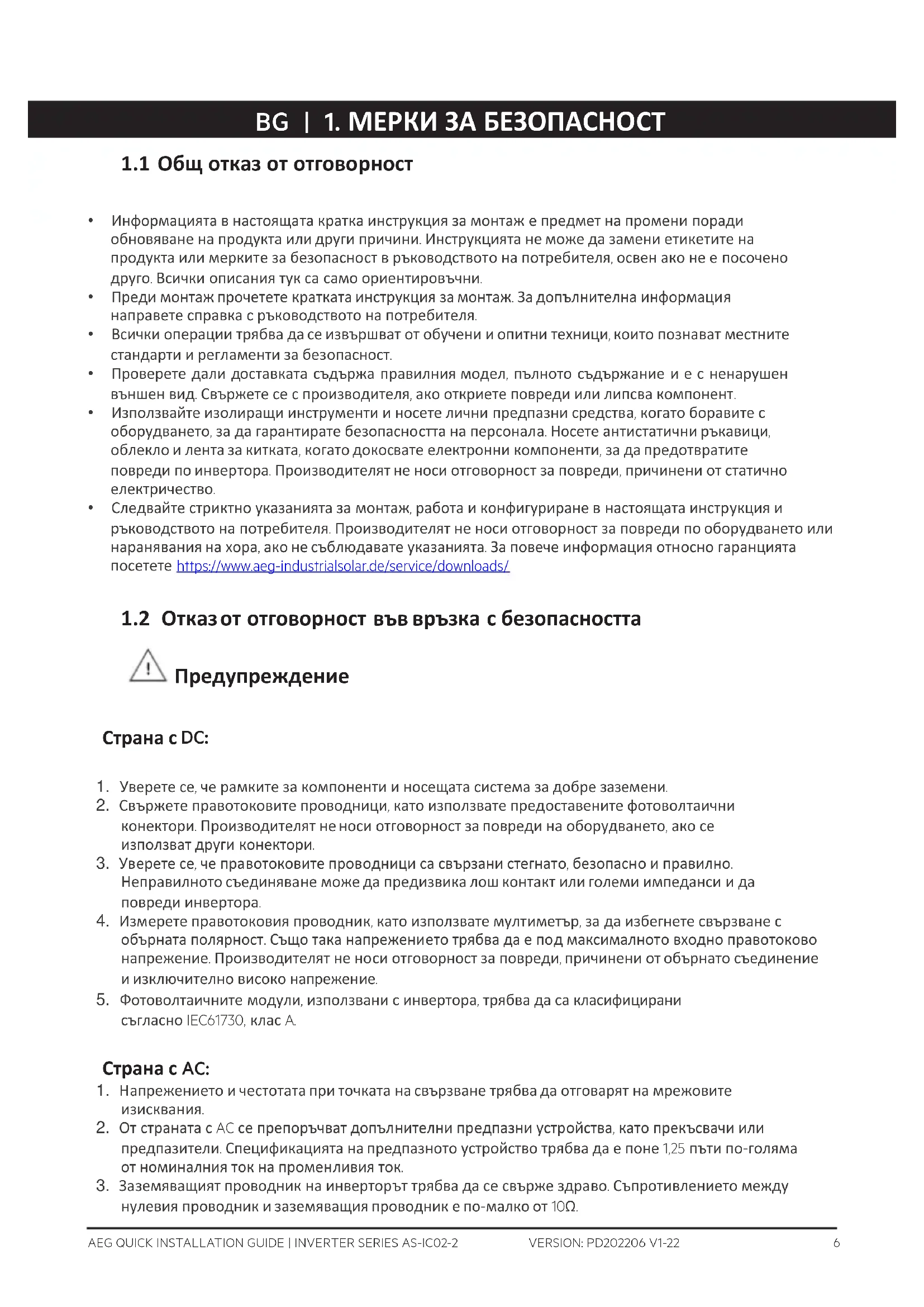

1.1 Общ отказ от отговорност

• Информацията в настоящата кратка инструкция за монтаж е предмет на промени поради обновяване на продукта или други причини. Инструкцията не може да замени етикетите на продукта или мерките за безопасност в ръководството на потребителя, освен ако не е посочено друго. Всички описания тук са само ориентировъчни.
• Преди монтаж прочетете кратката инструкция за монтаж. За допълнителна информация направете справка с ръководството на потребителя.
• Всички операции трябва да се извършват от обучени и опитни техници, които познават местните стандарти и регламенти за безопасност.
• Проверете дали доставката съдържа правилния модел, пълното съдържание и е с ненарушен външен вид. Свържете се с производителя, ако откриете повреди или липсва компонент.
• Използвайте изолиращи инструменти и носете лични предпазни средства, когато боравите с оборудването, за да гарантирате безопасността на персонала. Носете антистатични ръкавици, облекло и лента за китката, когато докосвате електронни компоненти, за да предотвратите повреди по инвертора. Производителят не носи отговорност за повреди, причинени от статично електричество.
• Следвайте стриктно указанията за монтаж, работа и конфигуриране в настоящата инструкция и ръководството на потребителя. Производителят не носи отговорност за повреди по оборудването или наранявания на хора, ако не съблюдавате указанията. За повече информация относно гаранцията посетете https://www.aeg-industrialsolar.de/service/downloads/

1.2 Отказ от отговорност във връзка с безопасността

Предупреждение

Страна с DC:

1. Уверете се, че рамките за компоненти и носещата система за добре заземени.
2. Свържете правотоковите проводници, като използвате предоставените фотоволтаични конектори. Производителят не носи отговорност за повреди на оборудването, ако се използват други конектори.
3. Уверете се, че правотоковите проводници са свързани стегнато, безопасно и правилно. Неправилното съединяване може да предизвика лош контакт или големи импеданси и да повреди инвертора.
4. Измерете правотоковия проводник, като използвате мултиметър, за да избегнете свързване с обърната полярност. Също така напрежението трябва да е под максимальното входно правотоково напрежение. Производителят не носи отговорност за повреди, причинени от обърнато съединение и изключително високо напрежение.
5. Фотоволтаичните модули, използвани с инвертора, трябва да са класифицирани съгласно IEC61730, клас А.

Страна с АС:

1. Напрежението и честотата при точката на свързване трябва да отговарят на мрежовите изисквания.
2. От страната с АС се препоръчват допълнителни предпазни устройства, като прекъсвачи или предпазители. Спецификацията на предпазното устройство трябва да е поне 1,25 пъти по-голяма от номиналния ток на променливия ток.

3. Заземяващият проводник на инверторът трябва да се свърже здраво. Съпротивлението между нулевия проводник и заземяващия проводник е по-малко от 10Ω.

4. Препоръчително е да използвате медни проводници като проводници за изходящ променлив ток. Ако предпочитате алуминиеви проводници, не забравяйте да използвате адаптерни клеми от тип „мед към алуминий“.

Продукт:

1. Не прилагайте механично натоварване към клемите, в противен случай клемите може да се повредят.
2. Всички етикети и предупредителни знаци трябва да са видими след монтаж. Не задрасквайте, повреждайте или покривайте етикетите на устройството.
3. Неупълномощеното разглобяване или модифициране може да повреди оборудването, повредите не се покриват от гаранцията.
4. Инсталирайте инвертора далеч от силно магнитно поле, за да избегнете електромагнитна интерференция. Ако в близост до инвертора има каквото и да било радиооборудване или такова за безжична комуникация под 30 MHz, трябва да:
5. Инсталирате инвертора на най-малко 30 m разстояние от безжичното оборудване.

6. Добавите нископропускащ EMI филтър или феритна сърцевина с множество намотки към правотоковия входящ кабел или променливотоковия изходящ кабел на инвертора.

7. Предупредителните етикети върху инвертора са следните.

	ОПАСНОСТ – ВИСОКО НАПРЕЖЕНИЕ. Изключете всички входящи мощности и изключете продукта, преди да работите по него.		Бавен разряд. Изчакайте 5 минути след изключване, докато компонентите са изцяло разредени.
	Прочетете инструкцията, преди да работите по устройството.		Съществуват потенциални рискове. Носете подходящи ЛПС преди всички дейности.
	Опасност от висока температура. Не докосвайте продуктът, докато работи, за да избегнете изгаряне.		Точка за заземяване. Посочва позицията за съединяване на заземяващ проводник.
	Маркировка CE		Не изхвърляйте инвертора като битов отпадък. Изхвърляйте продукта в съответствие с местните закони и разпоредби или го изпратете обратно на производителя.

1.3 Проверки преди включване

No		Проверете елемент
1		Продуктът е добре инсталиран на чисто място, което е с добро проветрение и лесно за обслужване.
2		Заземяването, входът с постоянен ток, изводът с променлив ток и комуникационните проводници са свързани правилно и безопасно.
3		Кабелните връзки саздрави,прокарани правилно и равномерно.
4		Неизползваните портове и клеми са затворени.
5		Напрежението и честотата при точката на свързване отговарят на изискванията за свързване към мрежовия инвертор.

1.4 Декларация за съответствие на ЕС

С настоящото Solar Solutions декларира, че инверторът с модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно радиосъоръженията 2014/53/EC (RED)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

С настоящото Solar Solutions декларира, че инверторът без модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно електромагнитната съвместимост 2014/30/EC (EMC)
• Директива за ниско напрежение 2014/35/EC (LVD)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

Може да изтеглите Декларацията за съответствие на ЕС на адрес https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED индикатори

Индикатор	Състояние	Описание
(D275)Захранване		ВКЛ. = Wi-Fi е свързана/активна.
		МИГАНЕ 1 = Wi-Fi системата се нулира.
		МИГАНЕ 2 = Wi-Fi не е свързана към рутера.
		МИГАНЕ 4 = проблем със сървъра за Wi-Fi.
		МИГАНЕ = RS485 е свързан.
		ВКЛ. = Wi-Fi не е активна.
(H3ZA)Работа		ВКЛ. = инверторът подава електричество.
		ИЗКЛ. = инверторът не подава електричество в момента.
(STWZ)Неизправност		ВКЛ. = възникнала е неизправност.
		ИЗКЛ. = няма неизправност.
