Merkki	AEG
Malli	AS-IC02-15000-2
Tuotetyyppi	Aurinkopaneeli / Aurinkosähkövaihtosuuntaaja
Nimellisteho	15000 W
Suurin DC-tulojännite	1000 V
AC-lähtöjännite	230 V / 400 V kolmivaihe
Lähtötaajuus	50 Hz / 60 Hz
Käyttölämpötila-alue	-25 °C ... +60 °C
Suojausluokka	IP65
Paino	Noin 25 kg
Mitat (P x L x K)	Noin 600 x 400 x 200 mm
Takuu	5 vuotta (valmistajan mukaan)
Yhteydet	Wi-Fi, RS485
Näyttö	LED-merkkivalot
PV-moduulien yhteensopivuus	Luokka A standardin IEC 61730 mukaan
Asennus	Pätevän teknikon suorittama, paikallisten määräysten noudattaminen
Huolto	Ulkoinen puhdistus, liitäntöjen tarkastus

Usein kysytyt kysymykset - AS-IC02-15000-2 AEG

Kuinka asentaa aurinkopaneeli AEG AS-IC02-15000-2?

Asennuksen tulee suorittaa pätevä teknikko paikallisia määräyksiä noudattaen. Ennen toimenpiteitä lue pika-asennusopas ja käyttöohje. Varmista, että kehykset ja teline on asianmukaisesti maadoitettu. Käytä eristettyjä työkaluja ja käytä henkilönsuojaimia.

Mitä tehdä, jos vian LED-merkkivalo palaa?

Palaava Vika-merkkivalo ilmaisee vikaa. Tarkista käyttöohjeesta virhekoodi. Katkaise virta ja odota 5 minuuttia ennen toimenpiteitä. Ota yhteyttä pätevään teknikkoon, jos ongelma jatkuu.

Mikä on suurin sallittu DC-tulojännite?

Suurin DC-tulojännite on 1000 V. Älä koskaan ylitä tätä arvoa, muuten invertteri vaurioituu. Mittaa jännite aina yleismittarilla ennen kytkentää.

Voinko käyttää alumiinikaapeleita AC-lähdössä?

On suositeltavaa käyttää kuparikaapeleita. Jos käytät alumiinikaapeleita, sinun on lisättävä kupari/alumiini-sovitinliittimet korroosion estämiseksi ja hyvän liitännän varmistamiseksi.

Kuinka puhdistaa invertteri?

Puhdista invertterin ulkopuoli kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja. Varmista, että laite on jännitteetön ja tyhjentynyt (odota 5 minuuttia) ennen puhdistusta. Tarkista säännöllisesti liitännät ja kaapelit.

Mitä tehdä vikatilanteessa?

Jos Vika-merkkivalo syttyy, tarkista liitännät ja suojaukset. Katso virhekoodit käsikirjasta. Ota tarvittaessa yhteyttä AEG:n huoltopalveluun. Älä yritä korjata itse, sillä muutokset mitätöivät takuun.

Onko invertteri maadoitettava?

Kyllä, maadoitus on pakollinen. Suojajohdin PE on liitettävä asianmukaisesti. Nollajohtimen ja maan välisen resistanssin tulee olla alle 10 Ω.

Mikä on invertterin tyypillinen käyttöikä?

Käyttöikä on yleensä 10–15 vuotta käyttö- ja huolto-olosuhteista riippuen. Oikea asennus ja puhdas ympäristö pidentävät käyttöikää.

Voinko kytkeä useita aurinkosähkömoduuleja sarjaan?

Kyllä, mutta moduulien kokonaisjännite ei saa ylittää suurinta DC-tulojännitettä 1000 V. Moduulien tulee olla luokan A mukaisia standardin IEC 61730 mukaan.

Mistä voin ladata täydellisen käyttöohjeen?

Voit ladata ohjeen PDF-muodossa sivustolta notice-facile.com tai AEG Industrial Solar -viralliselta sivustolta: https://www.aeg-industrialsolar.de/service/downloads/.

KÄYTTÖOHJE AS-IC02-15000-2 AEG

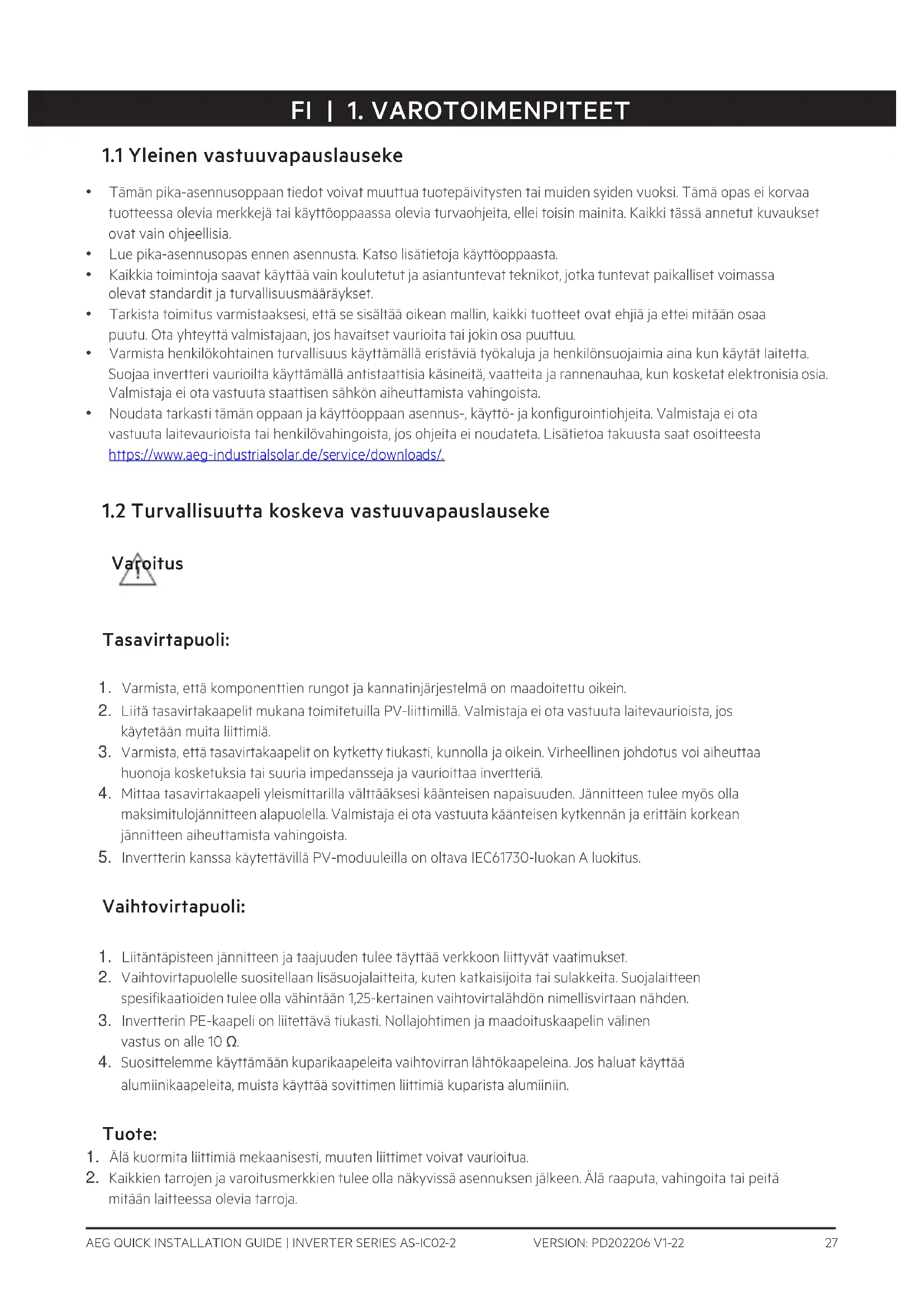

1.1 Yleinen vastuuvapauslauseke

• Tämän pika-asennusoppaan tiedot voivat muuttua tuotepäivitysten tai muiden syiden vuoksi. Tämä opas ei korvaa tuotteessa olevia merkkejä tai käyttöoppaassa olevia turvaohjeita, ellei toisin mainita. Kaikki tässä annetut kuvaukset ovat vain ohjeellisia.
• Lue pika-asennusopas ennen asennusta. Katso lisätietoja käyttöoppaasta.
• Kaikkia toimintoja saavat käyttää vain koulutetut ja asiantuntevat teknikot, jotka tuntevat paikalliset voimassa olevat standardit ja turvallisuusmääräykset.
• Tarkista toimitus varmistaaksesi, että se sisältää oikean mallin, kaikki tuotteet ovat ehjiä ja ettei mitään osaa puutu. Ota yhteyttä valmistajaan, jos havaitset vaurioita tai jokin osa puuttuu.
• Varmista henkilökohtainen turvallisuus käyttämällä eristäviä työkaluja ja henkilönsuojaimia aina kun käytät laitetta. Suojaa invertteri vaurioilta käyttämällä antistaattisia käsineitä, vaatteita ja rannenauhaa, kun kosketat elektronisia osia. Valmistaja ei ota vastuuta staattisen sähkön aiheuttamista vahingoista.
• Noudata tarkasti tämän oppaan ja käyttöoppaan asennus-, käyttö- ja konfigurointiohjeita. Valmistaja ei ota vastuuta laitevaurioista tai henkilövahingoista, jos ohjeita ei noudateta. Lisätietoa takuusta saat osoitteesta https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Turvallisuutta koskeva vastuuvapauslauseke

Tasavirtapuoli:

1. Varmista, että komponenttien rungot ja kannatinjärjestelmä on maadoitettu oikein.
2. Liitä tasavirtakaapelit mukana toimitetuilla PV-liittimillä. Valmistaja ei ota vastuuta laitevaurioista, jos käytetään muita liittimiä.
3. Varmista, että tasavirtakaapelit on kytketty tiukasti, kunnolla ja oikein. Virheellinen johdotus voi aiheuttaa huonoja kosketuksia tai suuria impedansseja ja vaurioittaa invertteriä.
4. Mittaa tasavirtakaapeli yleismittarilla välttääksesi käänteisen napaisuuden. Jännitteen tulee myös olla maksimitulojännitteen alapuolella. Valmistaja ei ota vastuuta käänteisen kytkennän ja erittäin korkean jännitteen aiheuttamista vahingoista.
5. Invertterin kanssa käytettävillä PV-moduuleilla on oltava IEC61730-luokan A luokitus.

Vaihtovirtapuoli:

1. Liitäntäpisteen jännitteen ja taajuuden tulee täyttää verkkoon liittyvät vaatimukset.
2. Vaihtovirtapuolelle suositellaan lisäsuojalaitteita, kuten katkaisijoita tai sulakkeita. Suojalaitteen spesifikaatioiden tulee olla vähintään 1,25-kertainen vaihtovirtalähdön nimellisvirtaan nähden.
3. Invertterin PE-kaapeli on liitettävä tiukasti. Nollajohtimen ja maadoituskaapelin välinen vastus on alle 10 Ω.
4. Suosittelemme käyttämään kuparikaapeleita vaihtovirran lähtökaapeleina. Jos haluat käyttää alumiinikaapeleita, muista käyttää sovittimen liittimiä kuparista alumiiniin.

Tuote:

1. Älä kuormita liittimiä mekaanisesti, muuten liittimet voivat vaurioitua.

2. Kaikkien tarrojen ja varoitusmerkkien tulee olla näkyvissä asennuksen jälkeen. Älä raaputa, vahingoita tai peitä mitään laitteessa olevia tarroja.

3. Luvaton purkaminen tai muuttaminen voi vaurioittaa laitteistoa, vauriot eivät kuulu takuun piiriin.

4. Asenna muuntaja etäälle voimakkaasta magneettikentästä sähkömagneettisten häiriöiden välttämiseksi. Jos muuntajan lähellä on alle 30 MHz:n radio tai langaton tiedonsiirtolaite, toimi seuraavasti:

5. Asenna muuntaja vähintään 30 metrin etäisyydelle langattomasta laitteesta.

6. Kytke EMI-alipäästösuodatin tai monikääminen ferriittisydän muuntajan DC-tulojohtoon tai AC-lähtöjohtoon.

7. Invertterin varoitustarrat ovat seuraavat.

	KORKEAN JÄNNITTEEN VAARA. Katkaise kaikki tulovirrat ja sammuta tuote ennen sen käsittelemistä.		Viivästynyt purkautuminen. Odota 5 minuuttia virran katkaisun jälkeen, kunnes komponentit ovat tyhjentyneet kokonaan.
	Lue opas läpi ennen kuin työskentelet tämän laitteen parissa.		Mahdollisia vaaroja. Käytä asianmukaisia henkilönsuojaimia ennen toimenpiteiden aloittamista.
	Korkean lämpötilan vaara. Älä koske käytössä olevaan tuotteeseen palovammojen välttämiseksi.		Maadoituspiste. Osoittaa PE- kaapelin sijainnin.
	CE-merkki		Älä hävitä invertteriä kotitalousjätteen mukana. Hävitä tuote paikallisten lakien ja määräysten mukaisesti tai lähetä se takaisin valmistajalle.

1.3 Tarkistukset ennen virran kytkemistä päälle

INro		Tarkistuskøhta
1	☐	Tuote on asennettu tukevasti puhtaaseen paikkaan, jossa on hyvä ilmanvaihto ja laitteen käyttö onnistuu helposti.
2	☐	PE-, DC-tulo-, AC-lähtö ja tietoliikennekaapelit on kytketty oikein ja turvallisesti.
3	☐	Johdinsiteet ovat ehjät, reititetty oikein ja tasaisesti.
4	☐	Käyttämättömät portit ja liittimet on sinetöity.
5	☐	Liitäntäpisteen jännite ja taajuus täyttävät invertterin verkkoliitäntävaatimukset.

1.4 EU-vaatimustenmukaisuusvakuutus

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, joka on varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Radiolaitedirektiivi 2014/53/EU (RED)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, jota ei ole varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU (EMC)
• Sähkölaitteiden pienjännitedirektiivi 2014/35/EU (LVD)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

EU-vaatimustenmukaisuusvakuutus on ladattavissa osoitteessa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-merkkivalot

Merkkivalo	Tilai	Kuvaus
Virta		PÄÄLLÄ = Wi-Fi yhdistetty/käytössä.
		1 VILKKUMISKERTA = Wi-Fi-järjestelmä nollautuu.
		2 VILKKUMISKERTAA = Wi-Fi-yhteyttä ei yhdistetty reitittimeen.
		4 VILKKUMISKERTAA = Wi-Fi-palvelimen virhe.
		VILKKUMINEN = RS485 on yhdistetty.
		POIS PÄÄLTÄ = Wi-Fi ei käytössä.
Käynnissä		PÄÄLLÄ = invertteri syöttää virtaa.
		POIS PÄÄLTÄ = invertteri ei syötä virtaa.
Vika		PÄÄLLÄ = vika havaittu.
