AS-IC02-15000-2 - Saulės skydelis AEG - Nemokama naudojimo instrukcija

Markė	AEG
Modelis	AS-IC02-15000-2
Produkto tipas	Saulės panelis / Fotovoltinis keitiklis
Nominali galia	15000 W
Maksimali nuolatinės srovės įėjimo įtampa	1000 V
Kintamos srovės išėjimo įtampa	230 V / 400 V trifazė
Išėjimo dažnis	50 Hz / 60 Hz
Darbinės temperatūros diapazonas	-25 °C iki +60 °C
Apsaugos lygis	IP65
Svoris	Apie 25 kg
Matmenys (ilgis x plotis x aukštis)	Apie 600 x 400 x 200 mm
Garantija	5 metai (pagal gamintoją)
Ryšys	Wi-Fi, RS485
Rodymas	LED indikatoriai
Saulės modulių suderinamumas	A klasė pagal IEC 61730
Montavimas	Kvalifikuoto techniko, laikantis vietinių normų
Priežiūra	Išorės valymas, jungčių patikrinimas

Dažnai užduodami klausimai - AS-IC02-15000-2 AEG

Kaip sumontuoti AEG AS-IC02-15000-2 saulės plokštę?

Montavimą turi atlikti kvalifikuotas technikas, laikantis vietinių normų. Prieš bet kokius veiksmus perskaitykite greito montavimo vadovą ir naudojimo instrukciją. Įsitikinkite, kad rėmai ir atrama yra tinkamai įžeminti. Naudokite izoliuotus įrankius ir dėvėkite asmenines apsaugos priemones.

Ką daryti, jei užsidegė gedimo LED indikatorius?

Užsidegęs Gedimas indikatorius rodo gedimą. Dėl klaidos kodo žiūrėkite naudojimo instrukciją. Išjunkite maitinimą ir prieš įsikišimą palaukite 5 minutes. Jei problema išlieka, kreipkitės į kvalifikuotą techniką.

Kokia yra maksimali palaikoma nuolatinės srovės įėjimo įtampa?

Maksimali nuolatinės srovės įėjimo įtampa yra 1000 V. Niekada neviršykite šios vertės, kitaip galite sugadinti keitiklį. Prieš prijungdami visada išmatuokite įtampą multimetru.

Ar galiu naudoti aliumininius laidus kintamos srovės išėjimui?

Rekomenduojama naudoti varinius laidus. Jei naudojate aliumininius laidus, turite pridėti vario/aliuminio adapterių gnybtus, kad išvengtumėte korozijos ir užtikrintumėte gerą jungtį.

Kaip išvalyti keitiklį?

Keitiklio išorę valykite sausa, minkšta šluoste. Nenaudokite cheminių medžiagų. Prieš valydami įsitikinkite, kad prietaisas yra išjungtas ir iškrautas (palaukite 5 minutes). Reguliariai tikrinkite jungtis ir laidus.

Ką daryti gedimo atveju?

Jei užsidega Gedimas indikatorius, patikrinkite jungtis ir apsaugas. Dėl klaidų kodų žiūrėkite instrukciją. Jei reikia, susisiekite su AEG aptarnavimo tarnyba. Nebandykite taisyti patys, nes bet koks pakeitimas anuliuoja garantiją.

Ar būtina įžeminti keitiklį?

Taip, įžeminimas yra būtinas. Apsauginis laidas PE turi būti tinkamai prijungtas. Atsparumas tarp neutralaus laido ir žemės turi būti mažesnis nei 10 Ω.

Koks tipinis keitiklio tarnavimo laikas?

Tarnavimo laikas paprastai yra 10-15 metų, priklausomai nuo naudojimo ir priežiūros sąlygų. Teisingas montavimas ir švari aplinka prailgina tarnavimo laiką.

Ar galiu nuosekliai sujungti kelis fotovoltinius modulius?

Taip, tačiau bendra modulių įtampa neturi viršyti maksimalios nuolatinės srovės įėjimo įtampos 1000 V. Moduliai turi atitikti A klasę pagal IEC 61730 standartą.

Kur atsisiųsti visą naudojimo instrukciją?

Galite atsisiųsti instrukciją PDF formatu svetainėje notice-facile.com arba oficialioje AEG Industrial Solar svetainėje: https://www.aeg-industrialsolar.de/service/downloads/.

NAUDOJIMO INSTRUKCIJA AS-IC02-15000-2 AEG

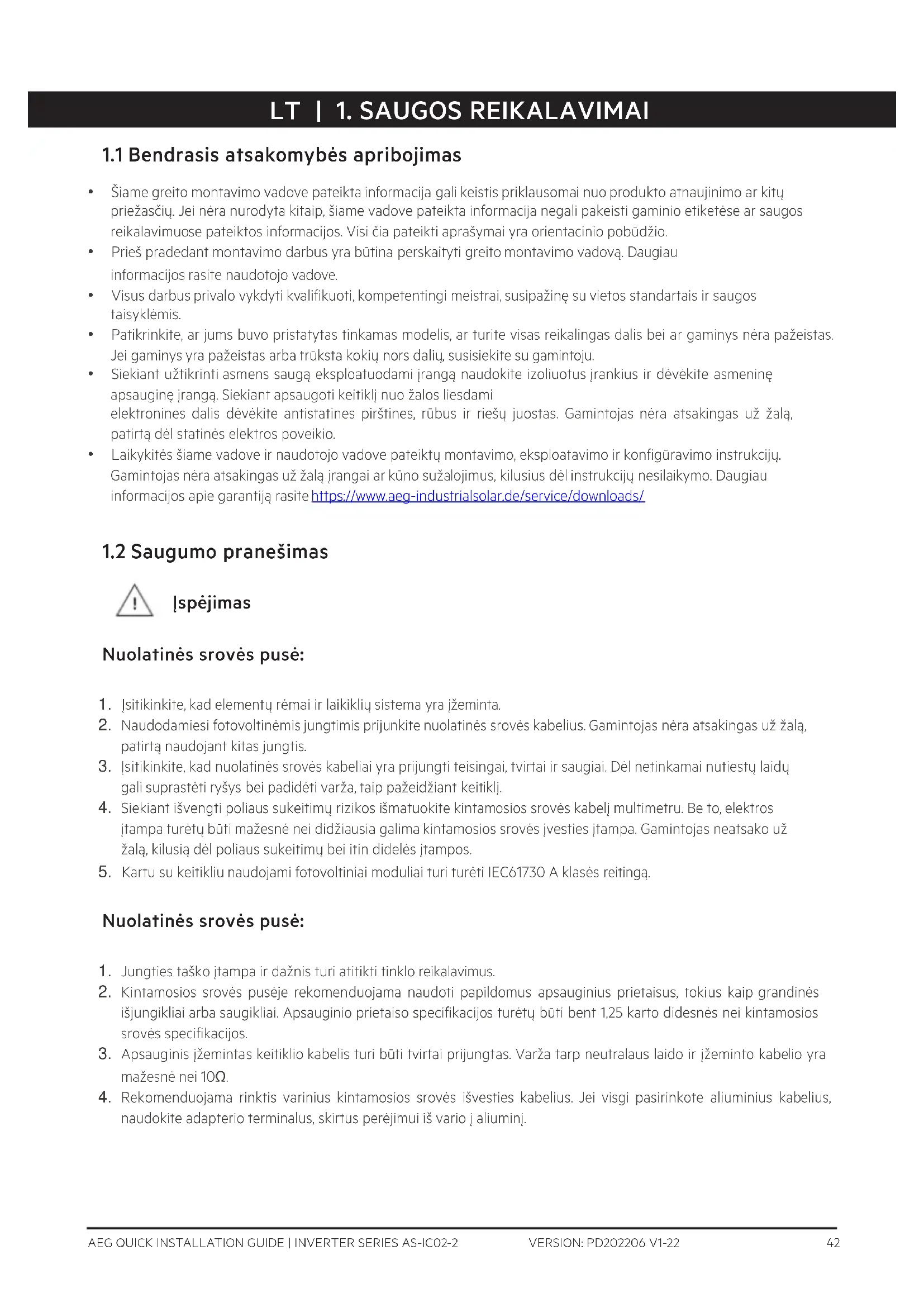

1.1 Bendrasis atsakomybės apribojimas

• Šiame greito montavimo vadove pateikta informacija gali keistis priklausomai nuo produkto atnaujinimo ar kitų priežasčių. Jei nėra nurodyta kitaip, šiame vadove pateikta informacija negali pakeisti gaminio etiketėse ar saugos reikalavimuose pateiktos informacijos. Visi čia pateikti aprašymai yra orientacinio pobūdžio.
• Prieš pradedant montavimo darbus yra būtina perskaityti greito montavimo vadovą. Daugiau informacijos rasite naudotojo vadove.
• Visus darbus privalo vykdyti kvalifikuoti, kompetentingi meistrai, susipažinę su vietos standartais ir saugos taisyklémis.
• Patikrinkite, ar jums buvo pristatytas tinkamas modelis, ar turite visas reikalingas dalis bei ar gaminys nėra pažeistas. Jei gaminys yra pažeistas arba trūksta kokių nors dalių, susisiekite su gamintoju.
• Siekiant užtikrinti asmens saugą eksploatuodami įrangą naudokite izoliuotus įrankius ir dévékite asmeninę apsauginę įrangą. Siekiant apsaugoti keitiklj nuo žalos liesdami elektronines dalis dévékite antistatines pirštines, rūbus ir riešų juostas. Gamintojas nėra atsakingas už žalą, patirtą dėl statinės elektros poveikio.
• Laikykitės šiame vadove ir naudotojo vadove pateiktų montavimo, eksploatavimo ir konfigūravimo instrukcijų. Gamintojas nėra atsakingas už žalą įrangai ar kūno sužalojimus, kilusius dėl instrukcijų nesilaikymo. Daugiau informacijos apie garantiją rasite https://www.aeg-industrialsolar.de/service/downloads/

1.2 Saugumo pranešimas

Ispėjimas

Nuolatinès srovès pusè:

1. Isitikinkite, kad elementų rėmai ir laikiklių sistema yra jžeminta.
2. Naudodamiesi fotovoltinėmis jungtimis prijunkite nuolatinės srovės kabelius. Gamintojas nėra atsakingas už žalą, patirtą naudojant kitas jungtis.
3. Isitikinkite, kad nuolatinės srovės kabeliai yra prijungti teisingai, tvirtai ir saugiai. Dėl netinkamai nutiestų laidų gali suprastėti ryšys bei padidėti varža, taip pažeidžiant keitiklj.
4. Siekiant išvengti poliaus sukeitimų rizikos išmatuokite kintamosios srovės kabelį multimetru. Be to, elektros įtampa turėtų būti mažesnė nei didžiausia galima kintamosios srovės įvesties įtampa. Gamintojas neatsako už žalą, kilusią dėl poliaus sukeitimų bei itin didelės įtampos.
5. Kartu su keitikliu naudojami fotovoltiniai moduliai turi tureti IEC61730 A klasės reitinga.

Nuolatinès srovès pusè:

1. Jungties taško jtampa ir dažnis turi atitikti tinklo reikalavimus.
2. Kintamosios srovės pusėje rekomenduojama naudoti papildomus apsauginius prietaisus, tokius kaip grandinės išjungikliai arba saugikliai. Apsauginio prietaiso specifikacijos turėtų būti bent 1,25 karto didesnės nei kintamosios srovės specifikacijos.
3. Apsauginis jžemintas keitiklio kabelis turi būti tvirtai prijungtas. Varža tarp neutralaus laido ir jžeminto kabelio yra mažesné nei 10Ω.
4. Rekomenduojama rinktis varinius kintamosios srovės išvesties kabelius. Jei visgi pasirinkote aliuminius kabelius, naudokite adapterio terminalus, skirtus perėjimui iš vario j aliuminį.

Gaminys:

1. Venkite mechaninės terminalų apkrovos - ji gali juos pažeisti.
2. Atlikus montavimo darbus visos etiketės bei įspėjamieji ženklai turi būti aiškiai matomi. Neužpieškite, nepaženkite bei nepadenkite ant jrenginio esančių etikečių.
3. Neleistinas jrangos išmontavimas ar pakeitimas gali ją pažeisti. Tokiems pažeidimams garantija nėra taikoma.
4. Norėdami išvengti elektromagnetinių trukdžių, keitiklj montuokite atokiau nuo stipraus magnetinio lauko. Jei šalia keitiklio yra radijo ar belaidžių įrenginių, kurie veikia mažesniu nei 30 Mhz dažniu, privalote:

- Irengti keitiklj ne mažesniu kaip 30 m atstumu nuo belaidžių jrenginių.

- Ant keitiklio nuolatinės srovės įvesties kabelio arba kintamosios srovės išvesties kabelio uždėkite žemo pralaidumo elektromagnetinių trukdžių filtrą arba kelių apvijų ferito žiedą.

1. Keitiklis gali rodyti toliau pateiktus įspėjimus:

	AUKŠTOS ĮTAMPOS PAVOJUS. Prieš pradėdami tvarkyti gaminį atjunkite maitinimą ir išjunkite gaminį.		Uždelstas iškrovimas. Išjunge energijos tiekimą palaukite 5 minutes, kol visi elementai bus pilnai iškrauti.
	Prieš eksploatuodami įrenginį atidžiai perskaitykite šį vadovą.		Yra pavojaus tikimybė. Atlikdami bet kokias operacijas dévėkite apsauginį įrangą.
	Aukštos temperatūros pavojus. Nelieskite produkto veikimo metu, kad išvengtumėte pavojaus nudegti.		Įžeminimo taškas. Nurodo apsauginio įžeminto kabelio įvesties tašką.
	CE žymėjimas		Keitiklio negalima išmesti kaip buitinių atlieku. Išmeskite produktą pagal vietinius įstatymus ir taisykles arba grąžinkite gamintojui.

1.3 Patikra prieš jjungimą

Nr..		Patikrinimas
1	☐	Gaminys yra tvirtai sumontuotas švarioje ir gerai ventiliuojamoje vietoje, iš kurios jį lengva valdyti.
2	☐	Polietileno kabeliai, nuolatinės srovės įvestis, kintamosios srovės išvestis ir ryšio kabeliai yra tinkamai ir saugiai prijungti.
3	☐	Kabelių spaustukai nėra pažeisti, jie yra nukreipti tinkamai ir tolygiai.
4	☐	Nenaudojami lizdai ir terminalai yra užsandarinti.
5	☐	Jungties taško įtampa ir dažnis atitinka prijungimo prie keitiklio tinklo reikalavimus.

1.4 ES Atitikties deklaracija

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis su belaidžio ryšio moduliais atitinka šių direktyvų reikalavimus:

• Radijo jrangos direktyvą 2014/53/EU (RED),
- Pavojingu medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS),
- Elektros ir elektroninės įrangos atliekų direktyvą 2012/19/EU,
- Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis be belaidžio ryšio modulių atitinka šių direktyvų reikalavimus:

• Elektromagnetinio suderinamumo direktyvą 2014/30/EU (EMC),
- Elektros aparatų žemos įtampos direktyva 2014/35/EU (LVD),
- Pavojingu medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS),
- Elektros ir elektroninės jrangos atlieku direktyvą 2012/19/EU,
- Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

ES atitikties deklaraciją galite parsisiusti apsilankę adresu https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED rodikliai

Rodiklis	Padétis	Aprašymas
[SC4W]Maitinimas		ON = Wi-Fi prijungta / aktyvi.
		1 MIRKSNIS = Wi-Fi sistema persikrauna.
		2 MIRKSNIS = Wi-Fi neprijungta prie maršrutizatoriaus.
		4 MIRKSNIS = Wi-Fi serverio problema
		MIRKSNIS = RS485 prijungta.
		OFF = Wi-Fi neaktyvi.
Eksploatuojama		ON = Keitiklis yra maitinamas.
		OFF = Šiuo metu keitiklis nėra maitinamas.
[XSC2]Klaida		ON = Klaida.
