Μάρκα	HiKOKI
Μοντέλο	CG25EUAP
Τύπος προϊόντος	Χορτοκοπτικό (πολυχρηστικό μηχανάκι κλαδέματος)
Τύπος κινητήρα	4-χρονος, μονοκύλινδρος
Κυβισμός	25 cm³
Καύσιμο	Αμόλυβδη βενζίνη, οκτάνιο 89
Χωρητικότητα ρεζερβουάρ καυσίμου	Περίπου 0,5 L
Λάδι κινητήρα	SAE 10W-30, χωρητικότητα 80 ml
Εκκίνηση	Χειροκίνητη μίζα
Σύστημα κοπής	Ημιαυτόματη κεφαλή (νάιλον νήμα Ø 2,4 mm) ή μεταλλική λεπίδα 3 ή 4 δοντιών
Διάμετρος κοπής (νήματος)	Έως 14 cm (ρυθμιζόμενο 11-14 cm)
Μέγιστη ταχύτητα περιστροφής	6000 min⁻¹ (κεφαλή νήματος)
Στάθμη ηχητικής πίεσης (LpA)	Δείτε το εγχειρίδιο (δεν παρέχεται στο απόσπασμα)
Εγγυημένη στάθμη ηχητικής ισχύος (LwA)	Δείτε το εγχειρίδιο
Βάρος (στεγνό)	Περίπου 5,5 kg
Ασφάλεια	Ιμάντας, προστασία κοπής, διακόπτης έκτακτης ανάγκης, περιοριστής γραμμής
Τρέχουσα συντήρηση	Καθαρισμός φίλτρου αέρα, αλλαγή λαδιού (κάθε 50 ώρες), αντικατάσταση μπουζί, λίπανση κιβωτίου ταχυτήτων
Ανταλλακτικά	Φίλτρο αέρα, μπουζί, κεφαλή κοπής, λεπίδες, νάιλον νήμα, γράσο
Συμπεριλαμβανόμενα αξεσουάρ	Ιμάντας, προστασία, κλειδί μίξ, κλειδί Allen, δοχείο λαδιού, γυαλιά (ανάλογα με το μοντέλο)
Επισκευασιμότητα	Επικοινωνήστε με εξουσιοδοτημένο κέντρο HiKOKI

Συχνές ερωτήσεις - CG25EUAP HiKOKI

Τι είδους καύσιμο να χρησιμοποιήσω για το χορτοκοπτικό HiKOKI CG25EUAP;

Χρησιμοποιήστε αμόλυβδη βενζίνη με οκτάνιο 89. Μην αναμιγνύετε λάδι στο καύσιμο γιατί ο κινητήρας είναι 4-χρονος. Κάνετε πάντα ανεφοδιασμό σε εξωτερικό χώρο, μακριά από φλόγες ή σπινθήρες.

Πώς να ξεκινήσετε τον κινητήρα όταν είναι κρύος;

1. Βάλτε τον διακόπτη στη θέση ON. 2. Πιέστε την αντλία πριμοδότησης αρκετές φορές μέχρι να κυκλοφορήσει το καύσιμο. 3. Τοποθετήστε το τσοκ στην κλειστή θέση (start). 4. Τραβήξτε απότομα το σχοινί της μίζας. 5. Μόλις υπάρξουν τα πρώτα σπινθήρες, ανοίξτε το τσοκ. 6. Τραβήξτε ξανά για να ξεκινήσετε. Αφήστε το να ζεσταθεί για 2-3 λεπτά.

Πώς να ρυθμίσω το μήκος του νάιλον νήματος στην ημιαυτόματη κεφαλή;

Με τον κινητήρα σε χαμηλές στροφές, χτυπήστε ελαφρά την κεφαλή κοπής στο έδαφος: το νήμα προχωρά περίπου 3 cm ανά χτύπημα. Το ιδανικό μήκος είναι 11 έως 14 cm από κάθε πλευρά. Μπορείτε επίσης να επιμηκύνετε το νήμα χειροκίνητα αφού σταματήσετε τον κινητήρα.

Ποιο λάδι κινητήρα να χρησιμοποιήσω και πώς να το αλλάξω;

Χρησιμοποιήστε λάδι SAE 10W-30. Η χωρητικότητα είναι 80 ml. Για αλλαγή, αφήστε τον κινητήρα να κρυώσει, αφαιρέστε την τάπα λαδιού, γείρετε τη συσκευή για να απομακρυνθεί το χρησιμοποιημένο λάδι σε δοχείο, και στη συνέχεια γεμίστε μέχρι το χείλος του ανοίγματος. Αλλάξτε λάδι μετά από 10 ώρες (πρώτη φορά) και στη συνέχεια κάθε 50 ώρες.

Πώς να εγκαταστήσω τη μεταλλική λεπίδα;

Ασφαλίστε τον άξονα με το εξάγωνο κλειδί. Τοποθετήστε με τη σειρά: στήριγμα κοπής A, λεπίδα, στήριγμα κοπής B, παξιμάδι στερέωσης (αριστερό σπείρωμα, σφίξτε αριστερόστροφα). Σφίξτε με 14 ± 2 N·m. Ελέγξτε ότι η λεπίδα δεν ταλαντεύεται και ότι η κοπτική ακμή είναι στη σωστή κατεύθυνση.

Τι να κάνω αν το εργαλείο κοπής περιστρέφεται στο ρελαντί;

Είναι επικίνδυνο. Γυρίστε αργά τη βίδα ρύθμισης του ρελαντί (T) αριστερόστροφα μέχρι να σταματήσει το εργαλείο. Εάν το πρόβλημα επιμένει, σταματήστε αμέσως τον κινητήρα και επικοινωνήστε με εξουσιοδοτημένο κέντρο HiKOKI.

Πώς να καθαρίσω το φίλτρο αέρα;

Αφαιρέστε το κάλυμμα του φίλτρου και βγάλτε το φίλτρο. Πλύντε το με βενζίνη, αφήστε το να στεγνώσει τελείως πριν το τοποθετήσετε ξανά. Αντικαταστήστε το αν είναι κατεστραμμένο ή πολύ βρώμικο. Καθαρίστε το καθημερινά ή πιο συχνά σε σκονισμένο περιβάλλον.

Ποιες είναι οι βασικές οδηγίες ασφαλείας;

Φοράτε πάντα γυαλιά, κράνος και ωτοασπίδες. Διατηρείτε απόσταση ασφαλείας 15 m γύρω σας. Χρησιμοποιήστε τον ιμάντα. Μην αγγίζετε το εργαλείο κοπής όταν λειτουργεί. Μην κάνετε ποτέ ανεφοδιασμό με τον κινητήρα αναμμένο. Περιμένετε την πλήρη διακοπή πριν ακουμπήσετε τη συσκευή.

Πώς να αντικαταστήσω το νάιλον νήμα της κεφαλής κοπής;

Πιέστε τα κλιπ ασφάλισης για να αφαιρέσετε το περίβλημα. Βγάλτε το καρούλι και πετάξτε το παλιό νήμα. Διπλώστε ένα νέο νήμα 5 m στη μέση, αγκιστρώστε τη θηλιά στην κεντρική εγκοπή, τυλίξτε τα δύο σκέλη προς την ίδια κατεύθυνση χωρίζοντάς τα με το διαχωριστικό. Αφήστε 10 cm ελεύθερα, περάστε τα στις οπές στάσης και τοποθετήστε ξανά το καρούλι στο περίβλημα ευθυγραμμίζοντας τις οπές με τον οδηγό κορδονιού. Κουμπώστε το κάλυμμα.

Τι να κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε το καύσιμο (παλιό;), το μπουζί (καθαρισμένο ή αλλαγμένο, διάκενο 0,6 mm), το φίλτρο αέρα (καθαρό) και ότι το τσοκ είναι σωστά ρυθμισμένο. Αν το μπουζί είναι βουτηγμένο, αποσυνδέστε το, τραβήξτε αρκετές φορές τη μίζα για να απομακρυνθεί η περίσσεια καυσίμου και στη συνέχεια δοκιμάστε ξανά. Αν τίποτα δεν λειτουργεί, επικοινωνήστε με εξουσιοδοτημένο σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CG25EUAP HiKOKI

ΣΗΜΕΙΩΣΗ: Δεν υπάρχουν σε ορισμένες συσκευές.

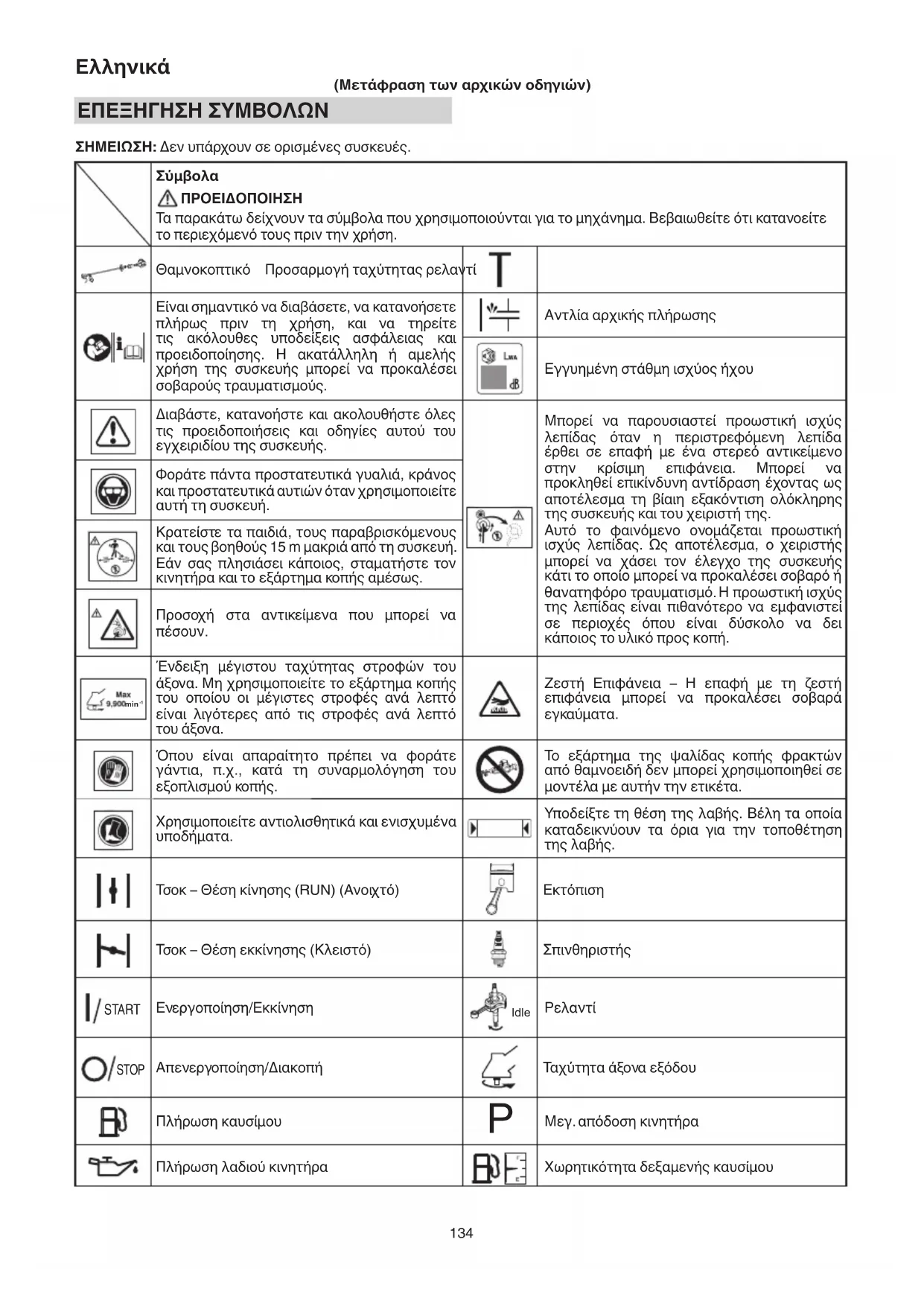

	Σύμβολα⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗΤα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται για το μηχάνημα. Βεβαιωθείτε ότι κατανοείτε το περιεχόμενό τους πριν την χρήση.
	Θαμνοκοπτικό Προσαρμογή ταχύτητας ρελαντί	[IMAGE]
	Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως πριν τη χρήση, και να τηρείτε τις ακόλουθες υποδείξεις ασφάλειας και προειδοποίησης. Η ακατάλληλη ή αμελής χρήση της συσκευής μπορεί να προκαλέσει σοβαρούς τραυματισμούς.	[IMAGE]	Αντλία αρχικής πλήρωσης
		[4ΚΤΑ]	Εγγυημένη στάθμη ισχύος ήχου
	Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής.	[7892]	Μπορεί να παρουσιαστεί πρωστική ισχύς λεπίδας όταν η περιστρεφόμενη λεπίδα έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη επιφάνεια. Μπορεί να προκληθεί επικίνδυνη αντίδραση έχοντας ως αποτέλεσμα τη βίαιη εξακόντιση ολόκληρης της συσκευής και του χειριστή της.Αυτό το φαινόμενο ονομάζεται πρωστική ισχύς λεπίδας. Ως αποτέλεσμα, ο χειριστής μπορεί να χάσει τον έλεγχο της συσκευής κάτι το οποιο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Η πρωστική ισχύς της λεπίδας είναι πιθανότερο να εμφανιστεί σε περιοχές όπου είναι δύσκολο να δει κάποιος το ύλικό προς κοπή.
	Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε αυτή τη συσκευή.
	Κρατείστε τα παιδιά, τους παραβρισκόμενους και τους βοηθούς 15 m μακριά από τη συσκευή.Εάν σας πλησιάσει κάποιος, σταματήστε τον κινητήρα και το εξάρτημα κοπής αμέσως.
	Προσοχή στα αντικείμενα που μπορεί να πέσουν.
[YCH]	Ένδειξη μέγιστου ταχύτητας στροφών του άξονα. Μη χρησιμοποιείτε το εξάρτημα κοπής του οποίου οι μέγιστες στροφές ανά λεπτό είναι λιγότερες από τις στροφές ανά λεπτό του άξονα.	[40KC]	Ζεστή Επιφάνεια – Η επαφή με τη ζεστή επιφάνεια μπορεί να προκαλέσει σοβαρά εγκαύματα.
[XWW5]	Όπου είναι απαραίτητο πρέπει να φοράτε γάντια, π.χ., κατά τη συναρμολόγηση του εξοπλισμού κοπής.		Το εξάρτημα της ψαλίδας κοπής φρακτών από θαμνοειδή δεν μπορεί χρησιμοποιηθεί σε μοντέλα με αυτήν την ετικέτα.
[BHCZ]	Χρησιμοποιείτε αντιολισθητικά και ενισχυμένα υποδήματα.		Υποδείξτε τη θέση της λαβής. Βέλη τα οποία καταδεικνύουν τα όρια για την τοποθέτηση της λαβής.
[X60T]	Τσοκ – Θέση κίνησης (RUN) (Ανοιχτό)		Εκτόπιση
[BHSX]	Τσοκ – Θέση εκκίνησης (Κλειστό)	[4540]	Σπινθηριστής
	Ενεργοποίηση/Εκκίνηση		Ρελαντί
	Απενεργοποίηση/Διακοπή		Ταχύτητα άξονα εξόδου
[DWZS]	Πλήρωση καυσίμου		Μεγ. απόδοση κινητήρα
	Πλήρωση λαδιού κινητήρα	[HDZT]	Χωρητικότητα δεξαμενής καυσίμου
	Όγκος λαδιού κινητήρα	LWA, Ra(G)2000/14/EC	Μετρημένη στάθμη ηχητικής ισχύος LwA σύμφωνα με το 2000/14/EKΕπιτάχυνση
	Βάρος επί ξηρού	ahv, eq(F)	Επίπεδο δόνησης σύμφωνα με το ISO 22867 Μπροστινή ή Αριστερή λαβή / Ισοδύναμο*
	Εξάρτημα κοπής	ahv, eq(R)	Επίπεδο δόνησης σύμφωνα με το ISO 22867 Πίσω ή Δεξιά λαβή / Ισοδύναμο*
	Επίπεδο ηχητικής πίεσης LpA κατά Ισοδύναμο ISO 22868*	K	Αβεβαιότητα
	Εγγυημένη στάθμη ηχητικής ισχύος LwA σύμφωνα με το 2000/14/EKΕπιτάχυνση
Πριν από τη χρήση του μηχανήματός σας• Διαβάστε προσεκτικά το εγχειρίδιο.• Ελέγξτε ότι ο εξοπλισμός κοπής είναι σωστά συναρμολογημένος και ρυθμισμένος.• Εκκινήστε τη συσκευή και ελέγξτε την ρύθμιση του καρμπιρατέρ. Βλέπε «ΣΥΝΤΗΡΗΣΗ».

ΣΗΜΕΙΩΣΗ: Τα ισοδύναμα επίπεδα θορύβου / δόνησης είναι υπολογισμένα ως η σταθμισμένη στο χρόνο συνολική ενέργεια για τα επίπεδα θορύβου / δόνησης υπό διαφορετικές συνθήκες εργασίας με την ακόλουθη κατανομή του χρόνου: * 1/2 Ρελαντί, 1/2 επιτάχυνση.

TI EINAI TI; (Eik. 1)

Καθώς αυτό το εγχειρίδιο καλύπτει παραπάνω από ένα μοντέλα, μπορεί να υπάρχουν κάποιες διαφορές ανάμεσα στις εικόνες και στη συσκευή σας. Χρησιμοποιείστε τις οδηγίες που αντιστοιχούν στη συσκευή σας.

A: Τάπα καυσίμου
B: Σκανδάλη γκαζιού
C: Λαβή εκκίνησης
D: Προφυλακτήρας εξαρτήματος κοπής
Ε: Προέκταση προφυλακτήρα
F: Εξάρτημα κοπής
G: Σωλήνας άξονα μετάδοσης κίνησης
Η: Λαβή
I: Αναρτήρας
J: Διακόπτης ανάφλεξης
Κ: Σπινθηριστής
L: Αντλία αρχικής πλήρωσης
Μ: Καλωδίωση
N: Κλείδωμα σκανδάλης γκαζιού
Ο: Μοχλός τσοκ
P: Κινητήρας
Q: Κιβώτιο ταχυτήτων
R: Πώμα λαδιού
S: Πολλαπλό μηχανικό κλειδί
T: Οδηγίες χειρισμού
U: Προστατευτικά γυαλιά
V: Κλειδί εξάγωνης μπάρας
W: Κάλυμμα λεπίδας (αν διατίθεται)
X: Κάλυμμα κινητήρα
Υ: Σφιγκτήρας καλωδίου (αν διατίθεται)
Z: Κύπελλο μέτρησης λαδιού μηχανής

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Δώστε ιδιαίτερη προσοχή στις προτάσεις που ακολουθούν τις παρακάτω λέξεις:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια υψηλή πιθανότητα σοβαρού τραυματισμού ή απώλειας ανθρώπινης ζωής, αν δεν τηρηθούν οι οδηγίες.

ΠΡΟΣΟΧΗ

Υποδεικνύει μια πιθανότητα τραυματισμού ή βλάβης εξοπλισμού αν δεν τηρηθούν οι οδηγίες.

ΣΗΜΕΙΩΣΗ

Βοηθητική πληροφορία για σωστή λειτουργία και χρήση.

Ασφάλεια χρήστη

Ο Φοράτε προστατευτικό κράνος (1). (Εικ. 2)
Ο Πάντοτε να φοράτε μια προστατευτική προσωπίδα ή προστατευτικά γυαλιά (2). (Εικ. 2)
Ο Φοράτε εγκεκριμένα προστατευτικά ακοής (3). (Εικ. 2) Η μακροχρόνια έκθεση σε θόρυβο μπορεί να καταλήξει σε μόνιμη βλάβη της ακοής. Δώστε προσοχή γύρω σας. Προσέξτε τους παραβρισκομενους οι οποίοι μπορεί να σας υποδεικνύουν κάποιο πρόβλημα.

Αφαιρέστε αμέσως τον εξοπλισμό ασφαλείας μετά το σβήσιμο του κινητήρα.

Ο Φοράτε πάντα βαριές μπλούζες με μακριά μανίκια (4) και μακριά παντελόνια (5) και αντιολισθητικές μπότες (6) και γάντια (7). (Εικ. 2) Μην φοράτε φαρδιά ρούχα, κοσμήματα, κοντά παντελόνια, σανδάλια ή περπατάτε ξυπόλυτοι. Φροντίστε τα μαλλιά σας να βρίσκονται σε ύψος πάνω από τον ώμο σας.

Ο Μην κάνετε χρήση αυτού του εργαλείου όταν ήσαστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων.

Ο Μη λειτουργείτε το εργαλείο τη νύχτα ή σε κακές καιρικές συνθήκες όταν η ορατότητα είναι ανεπαρκής. Και μην χειρίζεστε το εργαλείο κατά τη διάρκεια της βροχόπτωσης ή αμέσως μετά από τη βροχόπτωση. Αν εργάζεστε πάνω σε γλιστερό έδαφος μπορεί να προκληθεί ατύχημα ή μπορεί να χάσετε την ισορροπία σας.

Ο Ποτέ μην επιτρέψετε σε ένα παιδί ή ένα άπειρο άτομο να χειριστεί αυτό το μηχάνημα.

Ο Μην ξεκινήσετε τον κινητήρα αν υπάρχουν εύφλεκτα υλικά όπως ξερά φύλλα, απορρίμματα χαρτιού ή καυσίμου στον περίγυρο.

Ο Ποτέ μην ξεκινάτε ή λειτουργείτε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο. Η εισπνοή των καυσαερίων της εξάτμισης μπορεί να επιφέρει το θάνατο.

Ελληνικά

Ο Διατηρείτε τις λαβές καθαρές από λάδι και καύσιμα.

Ο Κρατάτε τα χέρια μακριά από το εξάρτημα κοπής.

Ο Μην αρπάζετε ή κρατάτε τη συσκευή από το εξάρτημα κοπής.

Ο Πρέπει να φοράτε γάντια κατά την τοποθέτηση ή την αφαίρεση του εξαρτήματος κοπής. Αν δεν το κάνετε αυτό, μπορεί να έχει ως αποτέλεσμα τραυματισμό.

Ο Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι το εξάρτημα κοπής έχει σταματήσει να λειτουργεί πριν τοποθετήσετε τη συσκευή κάτω.

Ο Σε περιπτώσεις παρατεταμένης λειτουργίας, κατά διαστήματα κάνετε ένα διάλειμμα για να αποφύγετε το πιθανό σύνδρομο της δόνησης χεριού-βραχιονίου (HAVS) που προκαλείται από την έντονη δόνηση.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Πάντα να χειρίζεστε το εργαλείο με κατάλληλο προστατευτικό εξοπλισμό καιρούχα. Αν δεν προχωρήσετε σε αυτή την ενέργεια, μπορεί να προκληθούν ατυχήματα όπως εγκαύματα ή τραυματισμοί. (Εικ. 2)

Ο Μην αγγίζετε την περιοχή με τις σπίθες ή την υψηλή τάση κατά τη διάρκεια της λειτουργίας. Αν το κάνετε αυτό, ενδέχεται να προκληθεί ηλεκτροπληξία.

Ο Μην επιτρέπετε σε παιδιά να βρίσκονται κοντά στο εργαλείο κατά τη διάρκεια της λειτουργίας.

Ο Μην αγγίζετε τον κινητήρα, το κάλυμμα του κινητήρα ή την έξοδο εξαερισμού κατά τη διάρκεια ή αμέσως μετά τη λειτουργία. Αν το κάνετε αυτό, ενδέχεται να προκληθεί έγκαυμα ή τραυματισμός.

○ Τα συστήματα κατά της δόνησης δεν εγγυώνται ότι δεν θα υποστείτε το σύνδρομο χεριού-βραχιονίου ή το σύνδρομο καρπιαίου σωλήνα. Για αυτό θα πρέπει οι τακτικοί χρήστες να ελέγχουν συχνά την κατάσταση των χεριών και των δακτύλων τους. Εάν προκύψουν κάποια από αυτά τα συμπτώματα, ζητήστε ιατρική βοήθεια άμεσα.

○ Εάν χρησίμοποιείτε κάποιες ηλεκτρικές/ηλεκτρονικές ιατρικές συσκευές όπως έναν βηματοδότη, συμβουλευτείτε τον ιατρό σας όπως επίσης και τον κατασκευαστή της συσκευής πριν τη χρήση οποιοδήποτε μηχανοκίνητου εξοπλισμού.

Ασφάλεια συσκευής/μηχανήματος

Ο Ελέγξτε συνολικά τη συσκευή/μηχάνημα πριν από κάθε χρήση. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. Ελέγξτε για διαρροές καυσίμου και βεβαιωθείτε ότι όλοι οι σύνδεσμοι βρίσκονται στη θέση τους και είναι καλά σφιγμένοι.

○ Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν ρωγμές, ραγίσματα ή έχουν πάθει οποιοδήποτε ζημιά, πριν τη χρήση της συσκευής/μηχανήματος. Τα ελαττωματικά μέρη ενδέχεται να αυξήσουν τον κίνδυνο ατυχημάτων και μπορεί να προκαλέσουν τραυματισμό.

Ο Βεβαιωθείτε ότι ο προφυλακτήρας του εξαρτήματος κοπής και η καλωδίωση είναι σωστά τοποθετημένα. Μη λειτουργείτε τη συσκευή αν ο προφυλακτήρας του εξαρτήματος κοπής και η καλωδίωση δεν έχουν τοποθετηθεί σωστά.

Ο Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμπιρατέρ.

Ο Χρησιμοποιείτε μόνο ανταλλακτικά που συστήνονται για αυτή τη συσκευή/μηχάνημα από τον κατασκευαστή.

Ο Πριν από τη λειτουργία, βεβαιωθείτε ότι δεν υπάρχουν εργαλεία όπως το κλειδί ρύθμισης ή το μηχανικό κλειδί ακόμα συνδεδεμένα στη συσκευή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Ποτέ μην τροποποιείτε τη συσκευή/μηχάνημα με οποιονδήποτε τρόπο. Μην χρησιμοποιείτε τη συσκευή/μηχάνημα για άλλη χρήση εκτός από αυτή για την οποία προορίζεται.

Ο Η παραβίαση του κινητήρα καθιστά άκυρη την έγκριση τύπου ΕΕ αυτού του κινητήρα.

Ο Μη εγκεκριμένες τροποποιήσεις καιή αξεσουάρ ενδέχεται να οδηγήσουν σε σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων απόμων.

Ασφάλεια καυσίμου

Ο Προσθέστε καύσιμο σε εξωτερικό χώρο και όπου δεν υπάρχουν φλόγες ή σπινθήρες.

Ο Χρησιμοποιείτε ένα δοχείο κατάλληλο για καύσιμα.

Ο Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από την περιοχή τροφοδοσίας καυσίμου πριν την εκκίνηση του κινητήρα.

Ο Σταματήστε τον κινητήρα πριν την αφαίρεση της τάπας καυσίμου. Μην αφαιρείτε την τάπα καυσίμου κατά τη διάρκεια της λειτουργίας.

Ο Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/μηχανήματος. Συνιστάται το άδειασμα του καυσίμου μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεύστε το ώστε να μην υπάρξει διαρροή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

To kaúsiμο μπορεί με ευκολία να αναφλεγεί, εκραγεί ή να εισπνευστούν οι ατμοί του, οπότε προσέξτε ιδιαίτερα κατά τον χειρισμό ή το γέμισμα με kaúsiμο.

Ο Μην καπνίζετε ή επιτρέπετε το κάπνισμα κοντά σε καύσιμα ή στη συσκευή/μηχάνημα ή κατά την χρήση της συσκευής/μηχανήματος.

Ο Σκουπίστε όλες τις κηλίδες καυσίμου πριν την εκκίνηση του κινητήρα.

Ο Αποθηκεύέτε τη συσκευή/μηχάνημα και το καύσιμο σε χώρο όπου οι ατμοί του καυσίμου δεν μπορούν να φτάσουν σε σπινθήρες ή γυμνές φλόγες από θερμαντήρες νερού, ηλεκτρικούς κινητήρες ή διακόπτες, λέβητες κλπ.

Ο 'Отαν χρησιμοποιείτε τη συσκευή σε ξηρές περιοχές, βεβαιωθείτε ότι ο εξοπλισμός πυρόσβεσης είναι άμεσα διαθέσιμος.

Εάν σβήσετε τον κινητήρα για τον ανεφοδιασμό καυσίμου, βεβαιωθείτε ότι η συσκευή έχει κρυώσει προτού προσθέσετε το καύσιμο.

Ασφάλεια κοπής

Ο Μην κόβετε οποιοδήποτε άλλο υλικό εκτός από γρασίδι και θάμνους.

Ο Ελέγχετε τὴν περιοχή κοπής πριν από κάθε χρήση. Αφαιρέστε αντικείμενα τα οποία μπορούν να πεταχτούν ἡ να μπλεχτούν. Μη χειρίζεστε τη συσκευή σε περιοχές όπου υπάρχουν ρίζες δέντρων ή πέτρες.

Για την προστασία της αναπνοής, φορέστε μια μάσκα προστασίας ενάντια στα αερολύματα κατά την κοπή του γρασιδιού στο οποίο προηγήθηκε ψεκασμός φυτοφαρμάκου.

Ο Κρατήστε άλλα άτομα συμπεριλαμβανομένων παιδιών, ζώων, παρευρισκόμενων και βοηθών εκτός της ζώνης κινδύνου 15 μέτρων. Σταματάτε τον κινητήρα αμέσως όταν κάποιος σας πλησιάζει.

Ο Παρακαλούμε να είστε προσεκτικοί καθώς η εκκίνηση του κινητήρα μπορεί να καθυστερήσει μετά το τράβηγμα της λαβής εκκίνησης.

Ο Κρατάτε πάντα τον κινητήρα στη δεξιά πλευρά του σώματός σας.

Ο Κρατήστε τη συσκευή/μηχάνημα γερά και με τα δύο χέρια.

Ο Διατηρείτε σταθερό πάτημα και ισορροπία. Μην τεντώνεστε.

Αν χάσετε την ισορροπία σας κατά τη διάρκεια της εργασίας μπορεί να προκληθεί τραυματισμός.

Ο Κρατήστε όλα τα μέρη του σώματός σας μακριά από την εξάτμιση και το εξάρτημα κοπής όταν η μηχανή λειτουργεί.

Ο Κρατήστε το εξάρτημα κοπής κάτω από το ύψος των γονάτων σας.

Ο Παρακαλούμε να είστε προσεκτικοί κατά τη λειτουργία σε περιοχές όπου υπάρχουν ηλεκτρικά καλώδια ή σωλήνες αερίου.

Ο Μη χειρίζεστε το εξάρτημα κοπής για τίποτα άλλο από τον καθαρισμό χόρτων ή θάμνων. Αποφύγετε τους χειρισμούς όπου το εξάρτημα κοπής ενδέχεται να έρθει σε επαφή με νερό, όπως σε λακκούβες ή σκάψιμο σε ακαθαρσίες. Διαφορετικά, μπορεί να προκληθεί τραυματισμός ή βλάβη της συσκευής.

○ Αποφεύγετε την παρατεταμένη χρήση σε χαμηλή ταχύτητα όπου οι κραδασμοί είναι μεγαλοι. Κάτι τέτοιο μπορεί να οδηγήσει σε βλάβη στον κινητήρα.

Ο Κατά τη μετακίνηση σε νέα περιοχή εργασίας, ή κατά την επιθεώρηση, τη ρύθμιση ή την αλλαγή των εξαρτημάτων κοπής, των αξεσουάρ κλπ., φροντίστε να έχετε σβήσει το μηχάνημα και βεβαιωθείτε ότι όλα τα εξαρτήματα κοπής είναι σταματημένα.

Ο Ποτέ μην τοποθετείτε το μηχάνημα στο έδαφος όταν αυτό βρίσκεται σε λειτουργία.

Ο Ποτέ μην αγίζετε το εξάρτημα κοπής όταν περιστρέφεται.

Ο Πάντοτε να διασφαλίζετε ότι ο κινητήρας είναι εκτός λειτουργίας και τα εξαρτήματα κοπής έχουν πλήρως σταματήσει πριν καθαρίσετε τα θραύσματα ή αφαιρέσετε το γρασίδι από τα εξαρτήματα κοπής.

Ο Πάντοτε να έχετε ένα κουτί πρώτων βοηθειών όταν χειρίζεστε οποιοδήποτε μηχανοκίνητο εργαλείο.

Ο Σβήστε τον κινητήρα και βεβαιωθείτε ότι έχει σταματήσει εντελώς το εξάρτημα κοπής πριν την απομάκρυνση της συσκευής από το σώμα σας ή πριν αφήσετε τη συσκευή χωρίς επίβλεψη.

○ Εάν χτυπήσετε ή ρίξετε κάτω κατά λάθος τη συσκευή, επιθεωρήστε τη αμέσως για να βεβαιωθείτε ότι δεν υπάρχει καμία βλάβη, ραγίσματα ή παραμορφώσεις.

Εάν το εργαλείο λειτουργεί ελλιπώς και παράγει παράξενο θόρυβο ή κραδασμούς, διακόψτε αμέσως τη λειτουργία και ζητήστε από τον αντιπρόσωπο να το επιθεωρήσει και να το επιδιορθώσει.

Η συνεχής χρήση σε αυτές τις συνθήκες μπορεί να οδηγήσει σε τραυματισμό ή βλάβη του εργαλείου.

Ο Χρησιμοποιήστε το μηχάνημα σύμφωνα με τους τοπικούς νόμους και κανονισμούς.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΑΝΑΚΡΟΥΣΗΣ (Εικ. 3)

Όταν χρησιμοποιείτε εξάρτήμα κοπής μετάλλου όπως οι λεπίδες, η επαφή με εμπόδια όπως δέντρα ή άλλες σκληρές επιφάνειες με το μπροστινό ή το δεξί τμήμα του εξαρτήματος περιστροφής μπορεί να αναγκάσει τη συσκευή να πιαστεί σε κάποιο εμπόδιο, το οποίο μπορεί να προκαλέσει ανάκρουση προς τη δεξιά πλευρά του χειριστή.

Η ανάκρουση μπορεί να συμβεί όταν το εξάρτημα κοπής έρθει σε επαφή με κούτσουρα δέντρων ή πέτρες κρυμμένα πίσω από αγριόχορτα. Να βεβαιώνεστε πάντα ότι δεν υπάρχουν εμπόδια κρυμμένα από τα αγριόχορτα πριν από την έναρξη της εργασίας.

Για να μειωθεί ο κίνδυνος ανάκρουσης πολλές φορές όταν αυτός προκύψει, να τοποθετείτε πάντα τη συσκευή στη δεξιά πλευρά του σώματος κατά τη διάρκεια της λειπουργίας. Με τον χειριστή σε σωστή θέση καθώς περιστρέφεται το εξάρτημα κοπής, θα μειωθεί ο κίνδυνος άμεσης επαφής της συσκευής με το σώμα.

Ασφάλεια συντήρησης

Ο Διατηρήστε τη συσκευή/μηχάνημα σύμφωνα με τις συνιστώμενες διαδικασίες.

Ο Αποσυνδέστε τον σπινθηριστή πριν από την εκτέλεση της συντήρησης εκτός από την περίπτωση των ρυθμίσεων του καρμπιρατέρ.

Ο Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμπιρατέρ.

Ο Χρήσιμοποιείτε μόνο αυθεντικά ανταλλακτικά της HiKOKI όπως συνίσταται από τον κατασκευαστή.

ΠΡΟΣΟΧΗ

Μην αποσυναρμολογείτε τον εκκινητήρα ανατύλιξης. Υπάρχει πιθανότητα προσωπικού τραυματισμού με τον εκκινητήρα ανατύλιξης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ακατάλληλη συντήρηση μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα ή σοβαρό προσωπικό τραυματισμό.

Μεταφορά και αποθήκευση

○ Μεταφέρετε τη συσκευή/μηχάνημα με το χέρι έχοντας τον κινητήρα σταματημένο και την εξάτμιση μακριά από το σώμα σας.

Ο Αφήστε τη μηχανή να κρυώσει, αδειάστε τη δεξαμενή καυσίμου και ασφαλίστε τη συσκευή/μηχάνημα πριν την αποθήκευση ή μεταφορά. Διαφορετικά, μπορεί να προκληθεί πυρκαγιά ή ατυχήματα.

○ Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/μηχανήματος. Συνιστάται το άδειασμα του καυσίμου μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεύστε το ώστε να μην υπάρξει διαρροή.

Ο Αποθηκεύστε τη συσκευή/μηχάνημα μακριά από παιδιά.

○ Καθαρίζετε και συντηρείτε τη συσκευή προσεκτικά και αποθηκεύετέ τη σε ξηρό μέρος.

Ο Βεβαιωθείτε ότι ο διακόπτης του κινητήρα είναι κλειστός κατά τη μεταφορά ή την αποθήκεση.

Ο Κατά τη μεταφορά και την αποθήκευση, είτε αφαιρέστε το εξάρτημα κοπής ή τοποθετήστε το κάλυμμα λεπίδας πάνω στη λεπίδα.

Ο Πρέπει να ασφαλίσετε το μηχάνημα κατά τη μεταφορά για να αποφευχθεί τυχόν απώλεια καυσίμου, βλάβη ή τραυματισμός.

Εάν μια ετικέτα προειδοποίησης δεν μπορεί να διαβαστεί, ξεκολλήσει ή δεν είναι πια ευκρινής, αντικαταστήστε τη με μία καινούρια. Πα την αγορά νέων ετικετών, επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της ΗιΚΟΚΙ.

Στις περιπτώσεις που προκύπτουν και δεν καλύπτονται από αυτό το εγχειρίδιο, ενεργήστε προσεκτικά και χρησιμοποιήστε την κοινή λογική. Επικοινωνήστε με ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της ΗιΚΟΚΙ αν χρειάζεστε υποστήριξη.

TEXNIKA XAPAKTHPIΣTIKA

Τα ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ αυτού του μηχανήματος εμφανίζονται στον πίνακα στην σελίδα 261.

ΣΗΜΕΙΩΣΗ

Όλα τα δεδομένα μπορούν να τροποποιηθούν χωρίς προειδοποίηση.

ΔΙΑΔΙΚΑΣΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

Εγκατάσταση λαβής

(1) Τύπος χειρολαβής με θηλιά (Εικ. 4) Συνδέστε τη λαβή στον σωλήνα άξονα μετάδοσης κίνησης. Ρυθμίστε τη θέση στο πιο βολικό σημείο πριν από τη χρήση. Βεβαιωθείτε ότι έχετε τοποθετήσει καλά τη λαβή με τα 4 μπουλόνια.

ΣΗΜΕΙΩΣΗ

Εάν η συσκευή σας έχει στον σωλήνα του άξονα μετάδοσης κίνησης ετικέτα με οδηγίες για την τοποθέτηση της λαβής (8), ακολουθείστε την εικόνα.

(2) Τύπος χειρολαβής ποδηλάτου (Εικ. 5)

Αφαιρέστε το υποστήριγμα της λαβής (9) από τη συνδεσμολογία.

Ελληνικά

Τοποθετείστε τις λαβές και συνδέστε το υποστήριγμα της λαβής με τέσσερα μπουλόνια. Ρυθμίστε το στην κατάλληλη θέση. Έπειτα στερεώστε το καλά με τα μπουλόνια.

Στερεώστε τον προστατευτικό σωλήνα στον άξονα κίνησης ή τη λαβή χρησιμοποιώντας τους σφικτήρες συρμάτων (10) για να εξασφαλίσετε ότι δεν υπάρχει καμία χαλαρή σύνδεση. (Εικ. 6)

Εγκατάστασητης καλωδίωσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το προϊόν περιλαμβάνει καλωδίωση, φροντίστε να τη χρησιμοποιείτε πάντα.

Συνδέστε το άγκιστρο καλωδίωσης (11) στον αναρτήρα (12) στο σωλήνα του άξονα μετάδοσης κίνησης. (Εικ. 7) Ρυθμίστε το μήκος της καλωδίωσης για εύκολη λειτουργία του εργαλείου.

ΣΗΜΕΙΩΣΗ

Μπορεί να χρειαστεί να ρυθμίσετε τη θέση του αναρτήρα (12) για να ισορροπήσει η συσκευή. Για να το κάνετε αυτό, ξεσφίξτε το μπουλόνι (13) και ρυθμίστε τη θέση του αναρτήρα (12). Μετά τη ρύθμιση, όπως απαιτείται, βεβαιωθείτε ότι έχετε σφίξει καλά το μπουλόνι (13). (Εικ. 7)

Εγκατάσταση του προφυλακτήρα εξαρτήματος κοπής

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν τοποθετηθεί λανθασμένος ή ελαττωματικός προφυλακτήρας, αυτό μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΠΡΟΣΟΧΗ

Κάποιοι προφυλακτήρες εξαρτήματος κοπής είναι εφοδιασμένοι με περιοριστές αίχμηρής γραμμής. Προσοχη κατά το χειρισμό τους.

ΣΗΜΕΙΩΣΗ

Ο Όταν χρησιμοποιείτε κεφαλή κοπτικού με προφυλακτήρα εξαρτήματος κοπής δύο τεμαχίων, συνδέστε την προέκταση του προφυλακτήρα στον προφυλακτήρα εξαρτήματος κοπής, και στη συνέχεια σφίξτε το μπουλόνι (14). (Εικ. 8)
Ο Σε ορισμένα μοντέλα το υποστήριγμα προφυλακτήρα ενδέχεται να είναι ήδη συνδεδεμένο στο κιβώτιο ταχυτήτων.

Ευθυγραμμίστε τον προφυλακτήρα του εξαρτήματος κοπής με τον βραχίονα του προφυλακτήρα (15) και στερεώστε τον στον σωλήνα του άξονα μετάδοσης κίνησης, χρησιμοποιώντας το μπουλόνι και το κάλυμμα του προφυλακτήρα (16) (αν παρέχεται). (Εικ. 9)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αφαιρέστε την προέκταση προφυλακτήρα όταν χρησιμοποιείτε μεταλλικές ή πλαστικές λεπίδες. Διαφορετικά, μπορεί να προκληθεί τραυματισμός ή βλάβη του προφυλακτήρα του εξαρτήματος κοπής.

ΣΗΜΕΙΩΣΗ

Για την αφαίρεση της προέκτασης του προφυλακτήρα, ανατρέξτε στα σχέδια. Φορέστε γάντια καθώς η επέκταση έχει μια αιχμηρή γραμμή περιορισμού. Χαλαρώστε το μπουλόνι (14). Έπειτα σπρώξτε τα τρία τετράγωνα γλωσσίδια στον προφυλακτήρα ένα προς ένα με τη σειρά. (Εικ. 10)

Εγκατάσταση του εξαρτήματος κοπής

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε το εξάρτημα κοπής σωστά και με ασφάλεια σύμφωνα με τις οδηγίες χειρισμού. Αν δεν τοποθετηθεί σωστά ή με ασφάλεια, ενδέχεται να βγει και να προκαλέσει σοβαρό και/ή θανατηφόρο τραυματισμό.

Ο Μην τοποθετείτε ή αφαιρείτε τα εξαρτήματα κοπής ενώ ο κινητήρας βρίσκεται σε λειτουργια.
Ο Χρησιμοποιείτε πάντα γνήσια εξαρτήματα κοπής της HiKOKI και μεταλλικά εξαρτήματα.

Εγκατάσταση ημιαυτόματης κεφαλής κοπής (αν διατίθεται)

1. Λειτουργία

Αυτόματα παρέχει περισσότερη νάλον γραμμή κοπής όταν λειτουργεί σε χαμηλές στροφές (όχι περισσότερο από 6000 min ^-1 ).

Τεχνικά Χαρακτηριστικά

ΚωδικόςΑρ.	Είδοςσυνδετικήςβίδας	Κατεύθυνσηπεριστροφής	Μέγεθοςσυνδετικήςβίδας
6600570	Θηλυκή βίδα	Αριστερόστροφα	M10xP1,25-LH

Κατάλληλο καλώδιο από νάιλον

Διάμετρος καλωδίου: Φ2,4 mm Μήκος: 5 m

2. Προφυλάξεις

To περίβλημα πρέπει να προσαρτηθεί με ασφάλεια στο κάλυμμα.
Ο Ελέγξτε το κάλυμμα (17), τη θήκη (18) και τα άλλα εξαρτήματα για ραγίσματα ή άλλη φθορά. (Εικ. 11)
Ο Ελέγξτε το περίβλήμα και το πλήκτρο για φθορά. Εάν υπάρχει μια τρύπα στο κάτω μέρος (19) του πλήκτρου, αλλάξτε τα νέα εξαρτήματα άμεσα. (Εικ. 11)
Ο Η κεφαλή κοπής πρέπει να τοποθετηθεί με ασφάλεια στο κιβώτιο ταχυτήτων της μονάδας.
Ο Εάν η κεφαλή κοπής δεν παρέχει σωστά τη γραμμή κοπής, ελέγξτε ότι η νάιον γραμμή και όλα τα εξαρτήματα είναι εγκατεστημένα σωστά. Επικοινωνήστε με ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI αν χρειάζεστε υποστήριξη.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για τις κεφαλές ΗΙΚΟΚΙ, χρησιμοποιείστε μόνο την εύκαμπτη, μη μεταλλική σειρά που συστήνεται από τον κατασκευαστή. Ποτέ μη χρησιμοποιείτε σύρμα ή συρμάτινα σχοινιά. Μπορεί να κοπούν και να αποτελέσουν κίνδυνο εάν εκτοξευθούν.

3. Εγκατάσταση (Εικ. 12)

Εισάγετε το εξάγωνο κλειδί (20) στην οπή του κιβωτίου ταχυτήτων και αυλακώστε την υποδοχή του κόπτη (A) (21) προκειμένου να κλειδώσετε τον άξονα.

Εγκαταστήστε την κεφαλή κοπής στο κιβώτιο ταχυτήτων των χλοοκοπτικών/θαμνοκοπτικών. Το παξιμάδι συγκράτησης κινείται με το αριστερό χέρι. Περιστρέψτε δεξιόστροφα για να ξεσφίξετε / αριστερόστροφα για να σφίξετε.

ΣΗΜΕΙΩΣΗ

Καθώς το καπάκι συγκράτησης του κόπτη δεν χρησιμοποιείται εδώ, κρατήστε το για χρήση με μεταλλική λεπίδα, εάν παρέχεται.

4. Προσαρμογή του μήκους της γραμμής

Ρυθμίστε τη μηχανή σε όσο το δυνατόν χαμηλότερη ταχύτητα και βάλτε την κεφαλή στο έδαφος. Η νάλον γραμμή εξάγεται περίπου κατά 3 εκ. με κάθε χτύπημα. (Εικ. 13)

Επίσης, μπορείτε να επιμηκύνετε τη νάιον γραμμή χειροκίνητα αλλά ο κινητήρας πρέπει να είναι εντελώς σταματημένος. (Εικ. 14)

Προσαρμόστε την νάιλον γραμμή στο κατάλληλο μήκος των 11–14 εκ. πριν από κάθε λειτουργία.

Εγκατάσταση της λεπίδας κοπής. (Εικ. 15)

(Εάν παρέχεται)

Εισάγετε το εξάγωνο κλειδί (20) στην οπή του κιβωτίου ταχυτήτων και αυλακώστε την υποδοχή του κόπτη (A) (21) προκειμένου να κλειδώσετε τον άξονα.

Συναρμολογήστε με την ακόλουθη σειρά: Εξάρτημα συγκράτησης κόπτη (A) (21), λεπίδα (22), εξάρτημα συγκράτησης κόπτη (B) (23), κάλυμμα παξιμαδιού (24). Σφίξτε το παξιμάδι στερέωσης με το πολλαπλό μηχανικό κλειδί με ροπή σύσφιξης 14 ± 2 N·m. Παρακαλώ σημειώστε ότι το παξιμάδι στερέωσης του κόπτη (25) κινείται με το αριστερό χέρι, (ξεσφίγγει κατά τη φορά του ρολογιού / σφίγγει κατά την αντίθετη φορά).

ΣΗΜΕΙΩΣΗ

Κατά την εγκατάσταση του εξαρτήματος συγκράτησης κόπτη (Β) (23), σιγουρευτείτε ότι έχετε τοποθετήσει την κοίλη πλευρά προς τα επάνω.
Ο Κατά την εγκατάστασή ή την αφαίρεση μίας λεπίδας, φροντίστε ώστε να φοράτε γάντια και τοποθετήστε το καλυμμα της λεπίδας πάνω στη λεπίδα.

ΠΡΟΣΟΧΗ

Ελέγχετε το κάλυμμα παξιμαδιού (24) για φθορά ή ραγίσματα πριν από τη λειτουργία. Εάν βρεθεί οποιαδήποτε βλάβη ή φθορά, αντικαταστήστε το, επειδή είναι αναλώσιμο είδος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν τοποθετείτε μια λεπίδα κοπής, σιγουρευτείτε ότι δεν υπάρχουν ραγίσματα ή οποιαδήποτε ζημιά σε αυτή και ότι οι άκρες κοπής είναι στραμμένες στη σωστή κατεύθυνση.
Ο Αφαιρέστε τυχόν χώμα από την επιφάνεια των εξαρτημάτων εγκατάστασης της λεπίδας κοπής (εξάρτημα συγκράτησης κόπτη (A) (21), εξάρτημα συγκράτησης κόπτη (B) (23), κάλυμμα παξιμαδιού (24), παξιμάδι (25)). Άν δεν το κάνετε αυτό, μπορεί να οδηγήσει σε χαλάρωση των παξιμαδιών.
Ο Η προεξοχή του εξαρτήματος συγκράτησης κόπτη (Α) (21) μπορεί να έχει ως αποτέλεσμα λανθασμένη ευθυγράμμιση με τη λεπίδα (22) ενώ σφίγγετε το παξιμάδι (25). Πριν τη λειτουργία σιγουρευτείτε ότι η λεπίδα έχει τοποθετηθεί σωστά. (Εικ. 16)
Ο Περιστρέψτε τη λεπίδα με το χέρι και βεβαιωθείτε ότι δεν υπάρχει καμία δόνηση ή αφύσικος θόρυβος. Η δόνηση μπορεί να προκαλέσει μη φυσιολογικούς κραδασμούς ή να οδηγήσει σε χαλάρωση των παξιμαδιών.

ΔΙΑΔΙΚΑΣΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Λάδι κινητήρα

Πάντα να χρησιμοποιείτε το λάδι κινητήρα που σας υποδεικνύεται (λάδι μεταβλητής ρευστότητας κατηγοριοποίησης SAE 10W-30). Ανεπαρκές λάδι κινητήρα ή χρήση λαδιού κινητήρα εκτός του είδους που υποδεικνύεται μπορεί να προκαλέσει βλάβη στη μονάδα.

Γέμισμα με λάδι κινητήρα

Ο Τοποθετήστε οριζόντίως τη μονάδα σε μια καθαρή, επίπεδη επιφάνεια.
○ Αφαιρέστε το πώμα λαδιού και ελέγξτε εάν το λάδι κινητήρα ανεβαίνει στο στόμιο του ανοίγματος της δεξαμενής λαδιού. (Εικ. 17)
Εάν το επίπεδο λαδιού είναι χαμηλό ή εάν χρησιμοποιείτε τη μονάδα για πρώτη φορά, γεμίστε τη δεξαμενή με λάδι κινητήρα μέχρι το στόμιο του ανοίγματος της δεξαμενής λαδιού.
Ο Εάν το λάδι κινητήρα είναι ιδιαίτερα βρώμικο ή αποχρωματισμένο, αλλάξτε το λάδι.
Ο Μετά τον ανεφοδιασμό σφίξτε προσεκτικά το πώμα λαδιού.
Ο Όταν χρησιμοποιείτε τη μονάδα για πρώτη φορά, αλλάξτε το λάδι κινητήρα μετά από χρήση του κινητήρα για 10 ώρες. Στη συνέχεια, να αλλάζετε το λάδι μετά από 50 ώρες λειτουργίας.

ΠΡΟΣΟΧΗ

Ο Για να αποφύγετε τον κίνδυνο των εγκαυμάτων, αφήστε την μηχανή να κρυώσει προτού αλλάξετε το λάδι της μηχανής.
Για να προλάβετε κάποια βλάβη, διασφαλίστε ότι μέσα στην δεξαμενή δεν εισάγεται άμμος ή σκόνη κατά το γέμισμα με λάδι.

Καύσιμο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Να παρέχετε επαρκή αερισμό, κατά την παροχή καυσίμου ή το χειρισμό καυσίμου.
To καύσιμο είναι ιδιαίτερα εύφλεκτο και είναι πιθανό να τραυματιστείτε σοβαρά εάν το εισπνέετε ή το περιχύνετε στο σώμα σας. Να είστε πάντα προσεκτικοί όταν χειρίζεστε τα καύσιμα. Να υπάρχει πάντα καλός εξαερισμός όταν χειρίζεστε το καύσιμο μέσα σε κάποιο κτίριο.
Ο Πάντοτε να χρησιμοποιείτε επώνυμη αμόλυβδη βενζίνη 89 οκτανίων.
Ο Μη χρησιμοποιείτε μείγμα βενζίνης και λαδιού κινητήρα καθώς αυτό μπορεί να οδηγήσει σε σφάλμα εκκίνησης ή μείωση ισχύος.

Παροχή καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

○ Na σβήνετε πάντα τον κινητήρα και να τον αφήνετε να κρυώνει για μερικά λεπτά πριν τον ανεφοδιασμό καυσίμου.
Μην καπνίζετε και μη μεταφέρετε φλόγες ή σπινθήρες κοντά στο χώρο ανεφοδιασμού.
Ο Ανοίξτε αργὰ τη δεξαμενή καυσίμου, όταν την ανεφοδιάζετε με καύσιμο, έτσι ώστε να εξαφανιστεί μια πιθανή υπερπίεση.
Ο Σφίξτε προσεκτικά το καπάκι καυσίμου μετά τον ανεφοδιασμό.
Ο Πάντα να μετακινείτε τη συσκευή 3 μ. από την περιοχή ανεφοδιασμού προτού την θέσετε σε λειτουργία.
Ο Να πλένετε πάντα άμεσα με σαπούνι το σημείο του ρούχου σας όπου υπάρχουν κηλίδες καυσίμου.
Ο Βεβαιωθείτε ότι έχετε ελέγξει για κάποια διαρροή καυσίμου μετά τον ανεφοδιασμό.
Ο Πριν τον ανεφοδιασμό, προκειμένου να απομακρύνετε την πιθανότητα στατικού ηλεκτρισμού από το κυρίως σώμα του εργαλείου, τη δεξαμενή καυσίμου και τον χειριστή, παρακαλούμε ακουμπήστε το έδαφος όταν είναι ελαφρώς υγρό.

Πριν τον ανεφοδιασμό, καθαρίστε καλά το καπάκι της δεξαμενής για να εξασφαλίσετε ότι δεν θα πέσουν βρωμιές στη δεξαμενή.

Εκκίνηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Πριν ξεκινήσετε το εργαλείο, βεβαιωθείτε ότι το εξάρτημα κοπής δεν αγγίζει οποιαδήποτε αντικείμενα ή το έδαφος. Σε αντίθετη περίπτωση, το εξάρτημα κοπής μπορεί να περιστραφεί απρόσμενα και να προκαλέσει τραυματισμό.
Ο Βεβαιωθείτε ότι το εξάρτημα κοπής δεν περιστρέφεται όταν ο κινητήρας βρίσκεται σε λειτουργία ρελαντί. Εάν περιστρέφεται, προσαρμόστε την ταχύτητα του ρελαντί σύμφωνα με τις οδηγίες στην ενότητα «Ρύθμιση του ρελαντί» στο κεφάλαιο «ΣΥΝΤΗΡΗΣΗ». Αν το εξάρτημα κοπής εξακολουθεί να περιστρέφεται μετά τη ρύθμιση αυτή, σταματήστε αμέσως τον κινητήρα και τη χρήση, στη συνέχεια, πηγαίνετε το εργαλείο στο πλησιέστερο εξουσιοδοτημένο κέντρο εξυπηρέτησης της HiKOKI.

(1) Εκκίνηση του κρύου κινητήρα

1. Τοποθετείστε το διακόπτη ανάφλεξης (26) στη θέση ΟΝ. (Εικ. 18)

Ελληνικά

1. Πιέστε το κουμπί εκκίνησης (27) κάποιες φορές έτσι ώστε το καύσιμο να κυλίσει στον σωλήνα επιστροφής (28). (Εικ. 19)
2. Ρυθμίστε τον μοχλό τσοκ (29) στη θέση START (κλειστό) (A). (Εικ. 20)
3. Τραβήξτε απότομα τον εκκινητήρα ανατύλιξης, προσέχοντας να κρατήσετε το χερούλι και να μην το αφήσετε να γυρίσει πίσω. (Εικ. 21)
4. Όταν ακούτε τον κινητήρα να προσπαθεί να ξεκινήσει, τοποθετείστε τον μοχλό τσοκ πίσω στη θέση λειτουργία RUN (ανοιχτό) (B). (Εικ. 20)
5. Τραβήξτε ξανά τον εκκινητήρα ανατύλιξης απότομα. (Εικ. 21)

ΣΗΜΕΙΩΣΗ

Αν ο κινητήρας δεν ξεκινά, επαναλάβετε τα βήματα από το 2 έως το 5.

1. Έπειτα αφήστε τον κινητήρα να ζεσταθεί για 2–3 λεπτά πριν τη χρήση οποιουδήποτε φορτίου.
2. Ελέγχετε μήπως το εξάρτημα κοπής δεν περιστρέφεται όταν ο κινητήρας βρίσκεται σε λειτουργία ρελαντί.

(2) Εκκίνηση του ζεστού κινητήρα

Χρησιμοποιείτε μόνο 1, 6 και 8 της διαδικασίας εκκίνησης για ένα κρύο κινητήρα. Εάν ο κινητήρας δεν ξεκινάει, ακολουθήστε την ίδια διαδικασία εκκίνησης με ένα κρύο κινητήρα.

Κοπή

ΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε πάντα την καλωδίωση και φοράτε την κατάλληλη ενδυμασία και προστατευτικό εξοπλισμό όταν χειρίζεστε τη συσκευή. (Εικ. 22)
Ο Κρατήστε άλλα άτομα συμπεριλαμβανομένων παιδιών, ζώων, παρευρισκόμενων και βοηθών εκτός της ζώνης κινδύνου 15 μέτρων. Σταματατε τον κινητήρα αμέσως όταν κάποιος σας πλησιάζει. (Εικ. 23)
Όταν χόρτα ή φύλλα τυλιχτούν γύρω από το εξάρτημα, σταματήστε τον κινητήρα και αφαιρέστε τα. Η συνέχιση της λειτουργίας με χόρτα ή φύλλα τυλιγμένα γύρω από το εξάρτημα μπορεί να οδηγήσει σε βλάβες όπως πρόωρη φθορά του συμπλέκτη.

ΠΡΟΣΟΧΗ

Η χρήση και τα σημεία προσοχής θα διαφέρουν ανάλογα με τον τύπο του εξαρτήματος κόπτη. Για ασφαλή χρήση, φροντίστε να ακολουθάτε τις οδηγίες και τις κατευθυντήριες γραμμές που παρέχονται μαζί με κάθε τύπο.

ΣΗΜΕΙΩΣΗ

Ο Πιέστε το κουμπί γρήγορης απελευθέρωσης ή τραβήξτε το πτερύγιο απελευθέρωσης έκτακτης ανάγκης (αν διατίθεται) σε περίπτωση έκτακτης ανάγκης. (Εικ. 24)
Ο Χρησιμοποιήστε το μηχάνημα σύμφωνα με τους τοπικούς νόμους και κανονισμούς.

(1) Χρήση ημιαυτόματης κεφαλήςκοπής
Ο Ρυθμίστε τον κινητήρα σε λειτουργία με υψηλή ταχύτητα όταν χρησιμοποιείτε αυτό το εξάρτημα.
Ο Κόβετε τα χόρτα από αριστερά προς τα δεξιά. Τα κομμένο χόρτα θα απομακρυνθούν από το σώμα, ελαχιστοποιώντας τη μετάθεσή τους πάνω στα ρούχα σας. (Εικ. 25)
Ο Με καλώδιο από νάιλον, χρησιμοποιήστε περίπου 2 εκ. από το άκρο του καλωδίου για να κόψετε τα χόρτα. Χρησιμοποιώντας όλο το μήκος του καλωδίου θα μειώσει την ταχύτητα περιστροφής και η κοπή θα γίνει δυσκολότερη.

ΣΗΜΕΙΩΣΗ

Αυτόματα παρέχει περισσότερη νάλον γραμμή κοπής όταν λειτουργεί σε χαμηλές στροφές (όχι περισσότερο από 6000 min ^-1 ).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Αυτό το προϊόν είναι εξοπλισμένο με περιοριστή γραμμής που θα κόψει τυχόν επιπλέον καλώδιο. Όταν χειρίζεστε τη συσκευή, μην αφαιρείτε τον προφυλακτήρα ή τον περιοριστή γραμμής. Καθως η αντίσταση είναι μεγαλύτερη για τα καλώδια από νάιον σε αντίθεση με τις λεπίδες, η κακή χρήση μπορεί να αυξήσει το φορτίο του κινητήρα και να προκληθεί ζημιά.

Ο Μην χρησιμοποιείτε με τον κινητήρα ρυθμισμένο σε χαμηλές ταχύτητες. Άν η ταχύτητα του κινητήρα είναι χαμηλή, τα χόρτα μπορεί να αναδιπλωθούν γύρω από το εξάρτημα, προκαλώντας την ολίσθηση του συμπλέκτη που θα μπορούσε οδηγήσει σε φθορά του συμπλέκτη.

Ο Με κόπτες με καλώδια από νάιλον, να χρησιμοποιείτε πάντα πάνω από 15 εκ. του καλωδίου. Αν το μήκος του καλωδίου είναι πολύ μικρό, η ταχύτητα περιστροφής θα αυξηθεί και μπορεί να προκληθεί βλάβη στον κοπής με καλώδιο από νάιλον.

(2) Χρησιμοποιώντας μία λεπίδα

Ο Προσαρμόστε την ταχύτητα του κινητήρα σύμφωνα με την αντίσταση των χόρτων. Για απαλά χόρτα, χρησιμοποιείτε χαμηλές ταχύτητες, για σκληρές συστάδες χόρτων, χρησιμοποιείτε υψηλές ταχύτητες.
Ο Κόβετε τα χόρτα από δεξιά προς τα αριστερά, χρησιμοποιώντας την αριστερή πλευρά της λεπίδας για κόψιμο. (Εικ. 26)
- Γέρνοντας ελαφρώς τη λεπίδα προς τα αριστερά ενώ κόβετε θα δημιουργείτε στοιβάδα με τα κομμένα χόρτα προς τα αριστερά, καθιστώντας έτσι τη συλλογή τους πιο εύκολη.

ΣΗΜΕΙΩΣΗ

Η υπερβολική αὐξηση της ταχύτητας περιστροφής ενδέχεται να αυξήσει την τριβή της λεπίδας, τους κραδασμούς και τον θόρυβο. Επίσης θα οδηγήσει σε αὐξηση της κατανάλωσης καυσίμου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Μπορεί να παρουσιαστεί πρωστική ισχύς λεπίδας όταν η περιστρεφόμενη λεπίδα έρθει σε επαφή με ένα σταθερό αντικείμενο στην κρίσιμη επιφάνεια.
Μπορεί να προκληθεί επικίνδυνη αντίδραση έχοντας ως αποτέλεσμα τη βίαιη εξακόντιση ολόκληρης της συσκευής και του χειριστή της. Αυτό το φαινόμενο ονομάζεται πρωστική ισχύς λεπίδας. Ως αποτέλεσμα, ο χειριστής μπορεί να χάσει τον έλεγχο της συσκευής κάτι το οποίο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Η πρωστική ισχύς της λεπίδας είναι πιθανότερο να εμφανιστεί σε περιοχές όπου είναι δύσκολο να δει κάποιος το υλικό προς κοπή.
Εάν το εξάρτημα κοπής χτυπήσει πάνω σε πέτρες ή άλλα θραύσματα, σταματήστε τον κινητήρα και σιγουρευτείτε ότι το εξάρτημα και τα σχετικά τμήματα είναι άθικτα.

Σταμάτημα (Εικ. 27)

Ελαττώστε την ταχύτητα του κινητήρα και λειτουργήστε τη συσκευή στο ρελαντί για μερικά λεπτά, έπειτα κλείστε το διακόπτη ανάφλεξης (26).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

'Ενα εξάρτημα κοπής μπορεί να προκαλέσει τραυματισμό καθώς συνεχίζει να περιστρέφεται αφότου σταματήσει ο κινητήρας ή απελευθερωθεί η ώθηση της βαλβίδας. Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι το εξάρτημα κοπής έχει σταματήσει να λειτουργεί πριν τοποθετήσετε τη συσκευή κάτω.

ΣΥΝΤΗΡΗΣΗ

Η ΣΥΝΤΗΡΗΣΗ, Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ 'Η Η ΕΠΙΣΚΕΥΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΕΛΕΓΧΟΥ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΜΠΟΡΟΥΝ ΝΑ ΓΙΝΟΥΝ ΑΠΟ ΕΙΔΙΚΟ ΣΕ ΕΚΤΟΣ ΔΡΟΜΟΥ ΚΙΝΗΤΗΡΕΣ ΣΥΝΕΡΓΕΙΟ 'Η ΤΕΧΝΙΚΟ.

Ρύθμιση του καρμπιρατέρ (Εικ. 28)

Το καρμπυρατέρ είναι ένα εξάρτημα ακριβείας που αναμιγνύει αέρα και καύσιμο και έχει σχεδιαστεί για να εξασφαλίζει υψηλή απόδοση από τον κινητήρα. Πριν την αποστολή του εργαλείου από το εργοστάσιο, το καρμπυρατέρ είναι ρυθμισμένο κατά τη δοκιμαστική λειτουργία. Πραγματοποιηστε προσαρμογές μόνο εφόσον είναι αναγκαίο λόγω των περιβαλλοντικών συνθηκών (το κλίμα ή την ατμοσφαιρική πίεση), τον τύπο του καυσίμου, το είδος του λαδιού κινητήρα, κλπ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επειδή το καρμπυρατέρ έχει κατασκευαστεί με υψηλό βαθμό ακρίβειας, μην το αποσυναρμολογήσετε.
Ο Π' αυτό το προϊόν, η μοναδική ρύθμιση του καρμπυρατέρ η οποία μπορεί να ρυθμιστεί είναι η ταχύτητα του ρελαντί (Τ).
Ο Ποτέ μην εκκινείτε τον κινητήρα χωρίς να έχετε συναρμολογήσει πλήρως το κάλυμμα του συμπλέκτη και το σωλήνα! Διαφορετικά ο συμπλέκτης μπορεί να λασκάρει και να προκαλέσει τραυματισμό.

T = Βίδα ρύθμισης ταχύτητας ρελαντί.

Ρύθμιση ταχύτητας ρελαντί (Τ)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Όταν σταματήσει ο κινητήρας, μην στρέψετε υπερβολικά τη βίδα ρύθμισης ταχύτητας ρελαντί (Τ) προς τα δεξιά. Διαφορετικά, κατά την εκκίνηση του κινητήρα, το εξάρτημα κοπής μπορεί να περιστραφεί απροσδόκητα και να προκαλέσει τραυματισμό.
Ο Μην ρυθμίζετε τη βίδα ρύθμισης ταχύτητας ρελαντί (Τ) για οποιονδήποτε άλλο λόγο, εκτός από το να ρυθμίσετε τη λειτουργία σε ρελαντί.

Λειτουργήστε τον κινητήρα κατά τη ρύθμιση του ρελαντί.

(1) Εάν ο κινητήρας σταματήσει κατά τη διάρκεια του ρελαντί
Εκκινήστε τον κινητήρα και στρέψτε αργά τη βίδα ρύθμισης ταχύτητας ρελαντί (Τ) δεξιόστροφα μέχρι να είναι σε μια θέση στην οποία ο κινητήρας περιστρέφεται ομαλά. Σε αυτή την περίπτωση, βεβαιωθείτε ότι το εξάρτημα κοπής δεν περιστρέφεται.

(2) Εάν το εξάρτημα κοπής περιστρέφεται κατά τη λειτουργία σε ρελαντί

Στρέψτε αργά τη βίδα ρύθμισης ταχύτητας ρελαντί (Τ) αριστερόστροφα μέχρι να είναι σε θέση στην οποία το εξάρτημα κοπής δεν περιστρέφεται. Σε αυτή την περίπτωση, βεβαιωθείτε ότι η περιστροφή του κινητήρα είναι ομαλή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το εξάρτημα κοπής περιστρέφεται ακόμα μετά τη ρύθμιση της βίδας ρύθμισης ταχύτητας ρελαντί (Τ), σταματήστε αμέσως τη λειτουργία του κινητήρα και τη χρήση, στη συνέχεια επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο εξυπηρέτησης της HiKOKI.

Αλλαγή του λαδιού κινητήρα

Το βρώμικο λάδι κινητήρα μπορεί να μειώσει αισθητά το χρόνο ζωής πριν να χρειαστεί σέρβις ο κινητήρας. Ελέγχετε και αλλάζετε το λάδι συχνά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

○ Για να αποφύγετε τον κίνδυνο των εγκαυμάτων, αφήστε την μηχανή να κρυώσει προτού αλλάξετε το λάδι της μηχανής.

- Για να προλάβετε κάποια βλάβη, διασφαλίστε ότι μέσα στην δεξαμενή δεν εισάγεται άμμος ή σκόνη κατά το γέμισμα με λάδι.

Πότε να αλλάξετε το λάδι: Από τη στιγμή που θα χρησιμοποιήσετε για πρώτη φορά τη συσκευή, μετά από περίπου 10 ώρες λειτουργίας ή μετά από 1 μήνα, ανάλογα με το τι θα συμβεί πρωτα. Μετέπειτα, κάθε 50 ώρες λειτουργίας ή κάθε 6 μήνες, ανάλογα με το τι θα συμβεί πιο νωρίς.

Ειδικό λάδι μηχανής: Λάδι μεταβλητής ρευστότητας κατηγοριοποίησης SAE 10W-30

Πυκνότητα λαδιού κινητήρα: 80 ml

1. Απενεργοποιείστε το διακόπτη ανάφλεξης.
2. Ελέγξτε ότι το καπάκι καυσίμου είναι καλά σφιγμένο.
3. Αφαιρέστε το πώμα λαδιού, αναποδογυρίστε τη μονάδα έτσι ώστε το άνοιγμα της δεξαμενής λαδιού να είναι στην κάτω μεριά και αδειάστε το λάδι κινητήρα σε ένα δοχείο. (Εικ. 29)
4. Όταν έχετε αδειάσει όλο το λάδι κινητήρα, τοποθετείστε τη μονάδα οριζοντίως σε μια καθαρή, επίπεδη επιφάνεια.
5. Γεμίστε τη δεξαμενή λαδιού με λάδι κινητήρα μέχρι το στόμιο του ανοίγματος. (Εικ. 17)
6. Σφίξτε το πώμα λαδιού με το χέρι.

ΣΗΜΕΙΩΣΗ

Ο Μην πετάτε το άχρηστο λάδι κινητήρα με τα σκουπίδια ή στο έδαφος.

Απορρίψτε το λάδι σύμφωνα με την συγκεκριμένη μέθοδο που υποδεικνύεται για την περιοχή σας. Εάν δεν είστε σίγουροι, επικοινωνήστε με τον προμηθευτή από όπου αγοράσατε το λάδι.

Ο Γεμίστε τη δεξαμενή λαδιού με την ποσότητα λαδιού κινητήρα που υποδεικνύεται. Πάρα πολύ ή πολύ λίγο λάδι κινητήρα μπορεί να έχει σαν αποτέλεσμα να προκληθεί βλάβη.

To λάδι κινητήρα αλλοιώνεται φυσικά ακόμα και εάν δεν έχει χρησιμοποιηθεί. Αλλάζετε το λάδι κινητήρα συχνά.

Φίλτρο αέρα (Εικ. 30)

Το φίλτρο αέρα (30) πρέπει να είναι καθαρό από σκόνη και βρωμιά για την αποφυγή:

Ο Δυσλειτουργίας του καρμπιρατέρ.

Ο Προβλημάτων εκκίνησης.

Ο Μείωση της ισχύος του κινητήρα.

Ο Περιττής φθοράς των μερών του κινητήρα.

Ο Μη φυσιολογικής κατανάλωσης καυσίμου.

Καθαρίζετε το φίλτρο αέρα καθημερινά ή συχνότερα όταν εργάζεστε σε περιοχές με υπερβολική σκόνη.

Καθαρισμός του φίλτρου αέρα

Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το φίλτρο (28). Ξεπλένετε με βενζίνη. Ελέγξτε ότι το φίλτρο είναι καθαρό πριν την επανασυναρμολόγηση. Ένα φίλτρο αέρα που έχει χρησιμοποιηθεί για κάποιο διάστημα, δεν μπορεί να καθαριστεί πλήρως. Επομένως, πρέπει να αντικαθίσταται τακτικά με ένα νέο. Ένα καταστραμμένο φίλτρο πρέπει να αντικαθίσταται.

Φίλτρο καυσίμου (Εικ. 31)

Αφαιρέστε το φίλτρο καυσίμου (31) από τη δεξαμενή καυσίμου, και αντικαταστήστε το αν είναι βρώμικο.

ΣΗΜΕΙΩΣΗ

'Ενα μπλοκαρισμένο φίλτρο καυσίμου (31) μπορεί να εμποδίσει την παροχή καυσίμου και να προκαλέσει δυσλειτουργία στην περιστροφή της μηχανής.

Σπινθηριστής (Εικ. 32)

Η κατάσταση του σπινθηριστή επηρεάζεται από:

Ο Λανθασμένη ρύθμισή του καρμπιρατέρ.

Ο Βρώμικο φίλτρο αέρα.

Ελληνικά

Ο Δύσκολες συνθήκες λειτουργίας (όπως ψυχρός καιρός).

Ο Πάρα πολύ λάδι κινητήρα

Αυτοί οι παράγοντες δημιουργούν επικαθήσεις στα ηλεκτρόδια του σπινθηριστή και μπορεί να προκαλέσουν δυσλειτουργία και δυσκολίες εκκίνησης. Αν ο κινητήρας έχει μικρή ισχύ, δυσκολεύεται να ξεκινήσειή δεν λειτουργεί σωστά στην ταχύτητα του ρελαντί, πάντοτε να ελέγχετε πρώτα τον σπινθηριστή.

Αν ο σπινθηριστής είναι βρώμικος, καθαρίστε τον και ελέγξετε το κενό των ηλεκτροδίων. Ρυθμίστε εκ νέου εάν είναι απαραίτητο. Το σωστό κενό είναι 0,6 χιλ. Ο σπινθηριστής πρέπει να αντικατασταθεί μετά από περίπου 100 ώρες λειτουργίας ή νωρίτερα εάν τα ηλεκτρόδια είναι πολύ φθαρμένα.

ΣΗΜΕΙΩΣΗ

Σε ορισμένες περιοχές οι τοπικές διατάξεις απαιτούν τη χρήση ενός μπουζί αντίστασης για την καταστολή των σημάτων ανάφλεξης. Αν αυτό το μηχάνημα ήταν αρχικά εφοδιασμένο με μπουζί αντίστασης, χρησιμοποιείστε τον ίδιο τύπο μπουζί κατά την αντικατάσταση.

Κιβώτιο ταχυτήτων (Εικ. 33)

Ελέγξτε το κιβώτιο ταχυτήτων ή το γωνιακό γρανάζι για το επίπεδο του γράσου κάθε 50 ώρες λειτουργίας αφαιρώντας το μπουζί πλήρωσης του γράσου στο πλαι του κιβωτίου ταχυτήτων.

Εάν δεν υπάρχει γράσο στα πλαϊνά των ταχυτήτων, γεμίστε το κιβώτιο ταχυτήτων με ένα γενικής χρήσης καλής ποιότητας γράσο βασισμένο στο λίθιο μέχρι τα 3/4. Μην γεμίσετε πλήρως το κιβώτιο ταχυτήτων.

ΠΡΟΣΟΧΗ

○ Βεβαιωθείτε ότι έχετε αφαιρέσει τη βρωμιά ή το χώμα όταν τοποθετείτε το μπουζί στην αρχική του θέση.

Ο Πριν επιχειρήσετε τον έλεγχο ή τη συντήρηση του κιβωτίου ταχυτήτων, βεβαιωθείτε ότι το κιβώτιο έχει κρυώσει.

Ημιαυτόματη κεφαλή κοπής

Αντικατάσταση νάιλον γραμμής

1. Αφαιρέστε τη θήκη (18) πατώντας με δύναμη προς τα μέσα τα γλωσσίδια κλειδώματος με τα δάχτυλά σας όπως υποδεικνύεται στην Εικ. 34.
2. Αφού αφαιρέσετε τη θήκη, βγάλτε το καρούλι και πετάξετε την εναπομείνασα γραμμή.
3. Διπλώστε στη μέση τη νέα νάιλον γραμμή άνισα (περίπου 10 cm) όπως φαίνεται στην εικόνα.
   Αγκιστρώστε τὴν σε σχήμα Ο άκρη της νάλον γραμμής στο αυλάκι (32) στο κεντρικό χώρισμα του καρουλιού. Τυλίξτε και τα δυο μισά της γραμμής στο καρούλι με την ίδια φορά, διατηρώντας το κάθε μισό της γραμμής στη δική του πλευρά χωρίσματος. (Εικ. 35)
4. Πιέστε κάθε γραμμή στις τρύπες βουλώματος (33), αφήνοντας τις ελεύθερες άκρες περίπου κατά. 10 εκ. σε μήκος. (Εικ. 36)
5. Εισάγετε και τις δυο ελεύθερες άκρες της γραμμής στον οδηγό καλωδίου (34) όταν τοποθετείτε το καρούλι στη θήκη. (Εικ. 37)

ΣΗΜΕΙΩΣΗ

Όταν τοποθετείτε ένα καρούλι στη θήκη, προσπαθήστε να ευθυγραμμίσετε τις τρύπες βουλώματος (33) με τον οδηγό καλωδίου (34) για να μπορείτε αργότερα να απελευθερώσετε τη γραμμή ευκολότερα.

1. Τοποθετήστε το κάλυμμα πάνω από τη θήκη προκειμένου τα γλωσσίδια κλειδώματος του καπακιού (35) στο κάλυμμα να συναντούν τις μακριές οπές (36) στη θήκη. Έπειτα πιέστε με προσοχή τη θήκη μέχρι να κουμπώσει στη σωστή θέση. (Εικ. 38)

2. Το αρχικό μήκος της γραμμής κοπής πρέπει να είναι περίπου 11–14 εκ. και πρέπει να είναι ίσο και στις δυο πλευρές. (Εικ. 39)

Λεπίδα (Εικ. 40)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φοράτε προστατευτικά γάντια κατά το χειρισμό ή τη συντήρηση της λεπίδας.

Ο Χρησιμοποιείτε μία αιχμηρή λεπίδα. Μια στομωμένη λεπίδα είναι πιο πιθανό να ραγίσει και να εξακοντιστεί. Αντικαταστήστε το παξιμάδι σύσφιξης εάν είναι φθαρμένο και δύσκολο να σφίξει.
Ο Όταν αντικαθιστάτε τη λεπίδα, αγοράστε μια η οποία συνίσταται από την HiKOKI, με τρύπα στερέωσης 25,4 χιλ. (μία ίντσα).
Ο Στην περίπτωση λεπίδας 3 δοντιών (37), αυτή μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές.
Ο Χρησιμοποιήστε τη σωστή λεπίδα ανάλογα με το είδος της εργασίας.
Ο Όταν αντικαθιστάτε τις λεπίδες, να χρησιμοποιείτε τα κατάλληλα εργαλεία.
Ο 'Отαν οι άκρες κοπής στομώσουν, ακονίστε τις ξανά ή λιμάρετέ τις όπως φαίνεται στην εικόνα. Το λανθασμένο ακόνισμα μπορεί να προκαλέσει υπερβολική δόνηση.
Ο Πετάξτε τις λεπίδες που παρουσιάζουν κάμψη, στρέβλωση, ράγισμα, σπάσιμο ή έχουν με οποιοδήποτε τρόπο φθαρεί.

ΣΗΜΕΙΩΣΗ

'Отαν ακονίζετε τη λεπίδα είναι σημαντικό να διατηρήσετε την αρχική μορφή της ακτίνας στη βάση του δοντιού για την αποφυγή ραγίσματος.

Γιαμακρόχρονη αποθήκευση

Αδειάστε όλο το καύσιμο από το δοχείο καυσίμου και αδειάστε όλο το λάδι κινητήρα. Ξεκινήστε και αφήστε σε λειτουργία τον κινητήρα μέχρι να σταματήσει. Επισκευάστε οποιαδήποτε βλάβη προκλήθηκε από τη χρήση. Καθαρίστε τη μονάδα με ένα καθαρό πανί ή χρησιμοποιείστε αέρα υψηλής πίεσης. Τοποθετήστε λίγες σταγόνες λαδιού κινητήρα μέσα στον κύλινδρο από την οπή του μπουζιού, και γυρίστε ανάποδα τον κινητήρα αρκετές φορές για να διοχετευθεί το λάδι.

Καλύψτε τη μονάδα και αποθηκεύστε την σε μια στεγνή περιοχή.

Πρόγραμμα συντήρησης

Κατωτέρω θα βρείτε μερικές γενικές οδηγίες συντήρησης. Για περισσότερες πληροφορίες παρακαλώ επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της ΗιΚΟΚΙ.

Ημερήσια συντήρηση

Ο Καθαρίστε το εξωτερικό της συσκευής.
Ο Ελέγξτε ότι το λουρί δεν έχει φθαρεί.
Ο Ελέγξτε τον προφυλακτήρα εξαρτήματος κοπής για ζημιά ή ραγίσματα. Αντικαταστήστε τον προφυλακτήρα σε περίπτωση χτυπήματος ή ραγίσματος.
Ο Ελέγξτε ότι το εξάρτημα κοπής είναι κατάλληλα κεντραρισμένο, αιχμηρό και χωρίς ραγίσματα. Ένα μη κεντραρισμένο εξάρτημα κοπής προκαλεί ισχυρές δονήσεις που μπορούν να βλάψουν τη συσκευή.
Ο Ελέγξτε αν το παξιμάδι του εξαρτήματος κοπής είναι επαρκώς σφιγμένο.
Ο Βεβαιωθείτε ότι το κάλυμμα της λεπίδας δεν έχει υποστεί κάποια βλάβη και μπορεί να στερεωθεί με ασφάλεια.
Ο Ελέγξτε εάν τα παξιμάδια και οι βίδες είναι επαρκώς σφιγμένα.
Ο Ελέγχετε τον όγκο και την κατάσταση του λαδιού κινητήρα.
Ο Ελέγξτε αν η συσκευή έχει φθαρεί και είναι χωρίς ελαττώματα.

Εβδομαδιαία συντήρηση

Ο Ελέγξτε τη μίζα, ειδικά το καλώδιο και το ελατήριο επιστροφής.
Ο Καθαρίστε το εξωτερικό του σπινθηριστή.
○ Αφαιρέστε τον σπινθηριστή και ελέγξτε το κενό του ηλεκτροδίου. Ρυθμίστε το στα 0,6 χιλ., ή αλλάξτε τον σπινθηριστή.
Ο Ελέγξτε ότι το γωνιακό γρανάζι είναι γεμάτο με γράσο κατά τα 3/4.
Ο Καθαρίστε το φίλτρο αέρα.

Μηνιαία συντήρηση

Ο Ξεπλύνετε τη δεξαμενή καυσίμου με βενζίνη.
○ Καθαρίστε το εξωτερικό του καρμπιρατέρ και το χώρο γύρω από αυτό.
Ο Καθαρίστε τον ανεμιστήρα και το χώρο γύρω από αυτόν.

ΕΠΙΛΟΓΗ ΤΩΝ ΑΞΕΣΟΥΑΡ

Τα αξεσουάρ αυτού του μηχανήματος παρατίθενται στη σελίδα 262.

ΕΠΙΛΟΓΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΚΟΠΗΣ

Στον παρακάτω πίνακα παρουσιάζονται τα συνιστώμενα αξεσουάρ για κάθε μοντέλο.

Για την αγορά τους, επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της HiKOKI.

Παρακαλούμε ελέγξτε προσεκτικά καθώς τα εξαρτήματα που δεν φέρουν την ένδειξη «●» δεν μπορούν να προσαρτηθούν.

Κατάλογος με προτεινόμενα εξαρτήματα

Τύπος	Όνομα	Προδιαγραφές			ΧΕΙΡΟΛΑΒΗ ΜΕΘΗΛΙΑ	ΧΕΙΡΟΛΑΒΗ ΠΟΔΗΛΑΤΟΥ
		Διάμετρος	ΠροσαρμοστήραςΣυστήματος Τροφοδοσίαςη.Αριθμός Οδοντώσεων(Λεπίδα)	Πάχος Λεπίδας (mm)η.Διάμετρος Γραμμής κοπής(mm)	CG25EUAP (L)	CG25EUAP
ΚΕΦΑΛΕΣ ΑΛΟΥΜΙΝΙΟΥ	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΧΗ-100(MΕ ΓΡΑΜΜΗ ΝΑΫΛΟΝ)	4"	Γραμμή Μηχανικής Προεπεξεργασίας	2,2 - 3,0	●	●
	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΧΗ-100				●	●
	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΧΗ-300(MΕ ΚΑΠΑΚΙ ΣΥΓΚΡΑΤΗΤΗΡΑ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΗΜΑΤΟΣ)	5"	Χειροκίνητη τροφοδοσία γραμμής	2,2 - 2,7
	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΧΗ-300
ΑΥΤΟΜΑΤΕΣ ΚΕΦΑΛΕΣ ΝΑΪΛΟΝ	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΤΗ-97Μ	5"	Αριστερά Παξιμάδι L M10 x 1,25	2,4 - 2,7
	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΤΗ-97U2	5"	Αριστερά Παξιμάδι L M10 x 1,25Αριστερά Παξιμάδι L M8 x 1,25	2,4 - 2,7
ΚΕΦΑΛΕΣ ΝΑΫΛΟΝ ΜΕ ΕΥΚΟΛΗ ΤΟΠΟΘΕΤΗΣΗ "ΤΑΡ & GO"	ΚΕΦΑΛΗ ΝΑΫΛΟΝ	4"	Αριστερά Παξιμάδι L M10 x 1,25	2,4	●	●
	ΚΕΦΑΛΗ ΝΑΫΛΟΝ ΒF-5	5"	Αριστερά Παξιμάδι L M10 x 1,25Αριστερά Παξιμάδι L M8 x 1,25	2,2 - 3,0 ●	●
	ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΕΦΑΛΗΣ ΝΑΪΛΟΝ (G138-501)	4"	Αριστερά Παξιμάδι L M10 x 1,25	2,0 - 2,8 ●	●
	ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΕΦΑΛΗΣ ΝΑΪΛΟΝ (S128-500)	5"	Αριστερά Παξιμάδι L M10 x 1,25	2,0 - 3,0
ΛΕΠΙΔΕΣ	ΛΕΠΙΔΑ Β3/10/1,8	10" 3		1,8	●	●
	ΛΕΠΙΔΑ Β3/10/2,01	10" 3 2,0 ●	●
	ΛΕΠΙΔΑ Β3/12/3,0	12" 3 3,0
	ΛΕΠΙΔΑ Β4/9/1,6	9" 4 1,6 ●	●
	ΛΕΠΙΔΑ Β4/10/1,6	10" 4 1,6 ●	●

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Εκτελέστε τους ελέγχους στον παρακάτω πίνακα αν το εργαλείο δεν λειτουργεί κανονικά. Εάν αυτό δεν λύσει το πρόβλημα, συμβουλευθείτε τον αντιπρόσωπο σας ή το Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI.

Κατάσταση Αιτία Αποκατάσταση
Ο κινητήρας δενξεκινά	Σύστημακαυσίμου	Η δεξαμενή καυσίμου είναι άδεια ή το επίπεδο υγρού είναι χαμηλό	Γεμίστε τη δεξαμενή καυσίμου
		Η δεξαμενή καυσίμου περιέχει παλιό καύσιμο (δυσάρεστη οσμή)	Αντικαταστήστε με νέο καύσιμο
		Απορροφάται μεγάλη ποσότητα καυσίμου και ο σπινθηριστής είναι βρεγμένος	1.Αποσυνδέστε τον σπινθηριστή και αφήστε τον να στεγνώσει2.Τραβήξτε τοχερούλι εκκίνησης 5 ή 6 φορές να αφαιρέσετε το πλεονάζον καύσιμο3.Τοποθετήστε τον σπινθηριστή4.Τοποθετήστε το μοχλό τσοκ σε θέση RUN (εκτελεση) και τραβήξτε το χερούλι εκκίνησης
		Το φίλτρο καυσίμου έχει υποστεί φραγή λόγω βρωμιάς	Καθαρίστε το φίλτρο καυσίμου
		Ο σωλήνας καυσίμου είναι λυγισμένος ή αποσυνδεδεμένος	Βεβαιωθείτε για την ομαλή ροή του καυσίμου
		Δυσλειτουργία εξαεριστήρα	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
	Ηλεκτρικό σύστημα	Το καλώδιο του διακόπτη ‘στοπ’ έχει υποστεί βραχυκύκλωμα	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
		Ο σπινθηριστής είναι βρώμικος	Αντικαταστήστε ή καθαρίστε τον σπινθηριστή
		Η απόσταση των ηλεκτροδίων είναι πολύ μεγάλη	Προσαρμόστε την απόσταση σε 0,6 mm
		Ασθενής σύνδεση μεταξύ του καλωδίου υψηλής τάσης και του σπινθηριστή	Επανασύνδεση
		Δυσλειτουργία ηλεκτρικού συστήματος	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
	Λοιπά	Το στόμιο εξαγωγής σιγαστήρα έχει υποστεί φραγή λόγω άνθρακα	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI για επισκευή
Ο κινητήραςξεκινά αλλά σταματά αμέσωςΟ κινητήρας πρόκειται να σταματήσει	Σύστημακαυσίμου	Η δεξαμενή καυσίμου είναι άδεια ή το επίπεδο υγρού είναι χαμηλό	Γεμίστε τη δεξαμενή καυσίμου
		Η δεξαμενή καυσίμου περιέχει παλιό καύσιμο (δυσάρεστη οσμή)	Αντικαταστήστε με νέο καύσιμο
		Δεν έχει προστεθεί λάδι κινητήρα	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
		Ο μοχλός τσοκ βρίσκεται σε θέση START (εναρξη)	Τοποθετήστε το μοχλό τσοκ στην θέση RUN (εκτελεση)
		Στο σύστημα καυσίμου έχει εισέλθει αέρας	Επανασυνδέστε τον σωλήνα ή τον σύνδεσμο καυσίμου
		Δυσλειτουργία εξαεριστήρα	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
	Ηλεντρικό σύστημα	Αποτυχία ανάφλεξης
		Αποτυχία σπινθηριστή	Αντικαταστήστε με νέο σπινθηριστή
		Αποτυχία ηλεκτρικού συστήματος	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
	Λοιπά	Υπερθέρμανση κινητήρα
		Εσφαλμένο μοντέλο σπινθηριστή	Αντικαταστήστε με το ειδικό μέρος Βλέπε «ΠΡΟΔΙΑΓΡΑΦΕΣ»
		Συσκευή καθαρισμού αέρα	Προχωρήστε σε καθαρισμό
		Φραγή λόγω άνθρακα (στόμιο εξαγωγής σιγαστήρα)	Προχωρήστε σε καθαρισμό
		Ανεπαρκής συμπίεση (έμβολο, δακτυλίδι εμβόλου, κύλινδρος)	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI

Κατάσταση Αιτία Αποκατάσταση
Μη φυσιολογική δόνηση	Το εξάρτημα κοπής δεν έχει εγκατασταθεί κατάλληλα	Βλέπε «Εγκατάσταση του εξαρτήματος κοπής»
	Η χειρολαβή, ο βραχίονας λαβής ή κάποιο άλλο μέρος στερέωσης είναι χαλαρό	Ελέγξτε και σφίξτε αναλόγως
	Η λεπίδα είναι λυγισμένη ή κατεστραμμένη	Αντικαταστήστε με μια νέα λεπίδα
	Το γρασίδι τυλίχθηκε γύρο από το κιβώτιο οδοντοτροχών	Αφαιρέστε το γρασίδι
Ο κινητήρας λειτουργεί αλλά το εξάρτημα κοπής δεν μετακινείται Ασθενής κίνηση	Το γρασίδι τυλίχθηκε γύρο από το κιβώτιο οδοντοτροχών	Αφαιρέστε το γρασίδι και τις ακαθαρσίες
Ο κινητήρας δεν σταματά	Βλάβη διακόπτη ‘στοπ’	Ρυθμίστε τον μοχλό τσοκ σε θέση START (εναρξη) για να σταματήσετε τον κινητήρα Σταματήστε αμέσως την χρήση και επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
Ο κινητήρας σταματά όταν το γκάζι είναι κλειστό	Η ταχύτητα ρελαντί είναι πολύ χαμηλή	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI
Το εξάρτημα κοπής συνεχίζει να περιστρέφεται όταν η βαλβίδα είναι κλειστή	Η ταχύτητα ρελαντί είναι πολύ υψηλήΤο καλώδιο γκαζιού είναι πολύ τεταμένο	Επικοινωνήστε με τα Εξουσιοδοτημένα Κέντρα Υπηρεσιών τηςHiKOKI

ZNACZENIE SYMBOLI
