Varumärke	HiKOKI
Modell	CG25EUAP
Produkttyp	Grästrimmer (multifunktionell röjsax)
Motortyp	4-takts, encylindrig
Cylindervolym	25 cm³
Bränsle	Blyfri bensin, oktantal 89
Bränsletankens kapacitet	Cirka 0,5 L
Motorolja	SAE 10W-30, kapacitet 80 ml
Start	Repstart
Kapsystem	Halvautomatiskt huvud (nylonlina Ø 2,4 mm) eller metallblad 3 eller 4 tänder
Skärdiameter (lina)	Upp till 14 cm (justerbar 11-14 cm)
Maximal rotationshastighet	6000 varv/min (linhuvud)
Ljudtrycksnivå (LpA)	Se bruksanvisning
Garanterad ljudeffektnivå (LwA)	Se bruksanvisning
Vikt (torr)	Cirka 5,5 kg
Säkerhet	Sele, skärskydd, nödstopp, linjestopp
Regelbundet underhåll	Rengöring av luftfilter, oljebyte (var 50:e timme), byte av tändstift, smörjning av växellåda
Reservdelar	Luftfilter, tändstift, kaphuvud, blad, nylonlina, fett
Inkluderade tillbehör	Sele, skydd, kombinationsnyckel, insexnyckel, oljekopp, glasögon (beroende på modell)
Reparerbarhet	Kontakta en auktoriserad HiKOKI-verkstad

Vanliga frågor - CG25EUAP HiKOKI

Vilken typ av bränsle ska användas till grästrimmern HiKOKI CG25EUAP?

Använd blyfri bensin med oktantal 89. Blanda inte olja i bränslet eftersom motorn är 4-takts. Fyll alltid på bränsle utomhus, borta från lågor eller gnistor.

Hur startar man motorn när den är kall?

1. Sätt strömbrytaren på ON. 2. Tryck på bränslepumpen flera gånger tills bränslet cirkulerar. 3. Ställ choken i stängt läge (start). 4. Dra kraftigt i startsnöret. 5. Vid första tändning, öppna choken. 6. Dra igen för att starta. Låt motorn värmas i 2-3 minuter.

Hur justerar man längden på nylonlinan i det halvautomatiska huvet?

Med motorn på lågvarv, knacka kapskivan mot marken: linan förlängs cirka 3 cm per knackning. Idealisk längd är 11-14 cm på varje sida. Du kan också förlänga linan manuellt efter att du stoppat motorn.

Vilken motorolja ska användas och hur byter man olja?

Använd SAE 10W-30 olja. Kapaciteten är 80 ml. För oljebyte: låt motorn svalna, ta bort oljepåfyllningskorken, luta apparaten för att tömma den gamla oljan i ett kärl, fyll sedan upp till kanten av öppningen. Byt olja efter 10 timmar (första gången) och därefter var 50:e timme.

Hur monterar man metallbladet?

Lås axeln med insexnyckeln. Montera i ordning: stöd A, blad, stöd B, fästmutter (vänstergängad, dra åt moturs). Dra åt till 14 ± 2 Nm. Kontrollera att bladet inte vobblar och att eggen är rättvänd.

Vad gör man om kapskivan snurrar på tomgång?

Det är farligt. Vrid långsamt tomgångsskruven (T) moturs tills verktyget stannar. Om problemet kvarstår, stoppa motorn omedelbart och kontakta en auktoriserad HiKOKI-verkstad.

Hur rengör man luftfiltret?

Ta bort filterlocket och ta ut filtret. Tvätta det i bensin, låt det torka helt innan det sätts tillbaka. Byt ut om det är skadat eller mycket smutsigt. Rengör dagligen eller oftare i dammig miljö.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsglasögon, hjälm och hörselskydd. Håll ett säkerhetsavstånd på 15 m runt dig. Använd selen. Rör inte kapskivan när den är igång. Fyll aldrig på bränsle med motorn igång. Vänta tills apparaten stannat helt innan du lägger ner den.

Hur byter man nylonlinan i kapskivan?

Tryck in låsklämmorna för att ta bort höljet. Ta ut spolen och kasta den gamla linan. Vik en ny 5 m lång lina på mitten, fäst öglan i mittspåret, linda de två trådarna åt samma håll med skiljeväggen emellan. Lämna 10 cm fria, för in dem i stopphålen och sätt tillbaka spolen i höljet med hålen i linje med linledaren. Tryck fast locket.

Vad gör man om motorn inte startar?

Kontrollera bränslet (gammalt?), tändstiftet (rengjort eller bytt, gap 0,6 mm), luftfiltret (rent), och att choken är rätt inställd. Om tändstiftet är dränkt, koppla bort det, dra några gånger i startsnöret för att få bort överskottsbränsle, försök sedan igen. Om inget fungerar, kontakta en auktoriserad verkstad.

BRUKSANVISNING CG25EUAP HiKOKI

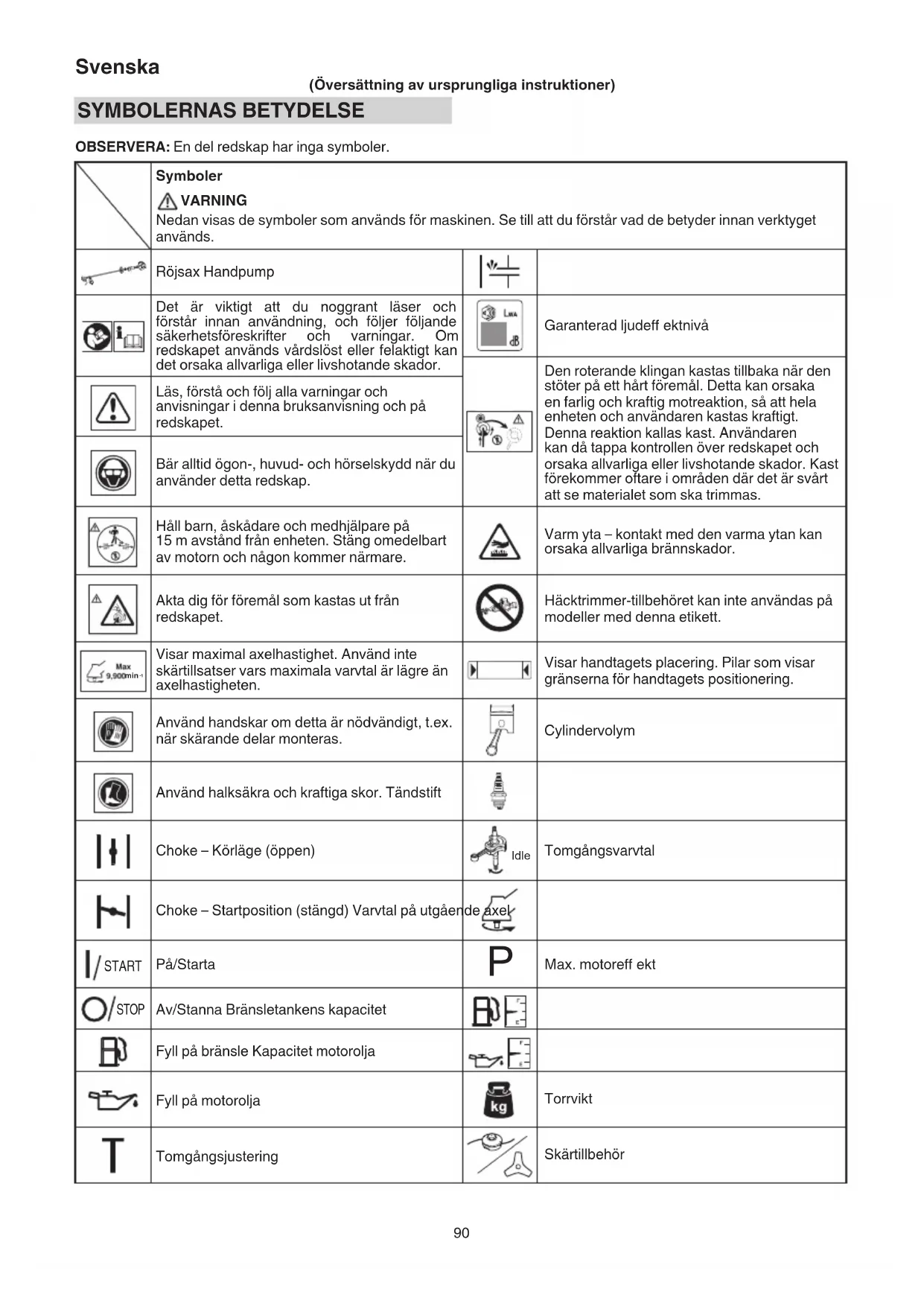

	__Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
	Röjsax Handpump
	Det är viktigt att du noggrant läser och förstår innan användning, och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.		Garanterad ljudeff ektnivå
			Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål. Detta kan orsaka en farlig och kraftig motreaktion, så att hela enheten och användaren kastas kraftigt. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.
	Håll barn, åskådare och medhjälpare på 15 m avständ från enheten. Stäng omedelbart av motorn och någon kommer närmare.		Varm yta – kontakt med den varma ytan kan orsaka allvarliga brännskador.
	Akta dig för föremål som kastas ut från redskapet.		Häcktrimmer-tillbehöret kan inte användas på modeller med denna etikett.
	Visar maximal axelhastighet. Använd inte skärtillsatser vars maximala varvtal är lägre än axelhastigheten.		Visar handtagets placering. Pilar som visar gränserna för handtagets positionering.
	Använd handskar om detta är nödvändigt, t.ex. när skärande delar monteras.		Cylindervolym
[1X108]	Använd halksäkra och kraftiga skor. Tändstift	[CTYT]
[222X]	Choke – Körläge (öppen)	Idle	Tomgångsvarvtal
[824A]	Choke – Startposition (stängd) Varvtal på utgåer
[444HC]	På/Starta	[0455]	Max. motoreff ekt
[028A]	Av/Stanna Bränsletankens kapacitet	[2208]
[234H2]	Fyll på bränsle Kapacitet motorolja	[244W]
	Fyll på motorolja	[24XJC]	Torrvikt
[1ABC]	Tomgångsjustering		Skärtillbehör
L_pA, eq ISO22868	Ljudtrycksnivå LpA med ISO22868-motsvarighet*	a_hv, eq(F)	Vibrationsnivå enligt ISO 22867Främre eller vänster handtag/motsvarande*
L_WA, Ra(M) 2000/14/EC	Uppmätt ljudeff ektnivå LwA enligt 2000/14/EG Rusning	a_hv, eq(R)	Vibrationsnivå enligt ISO 22867Bakre eller höger handtag/motsvarande*
L_WA, Ra(G) 2000/14/EC	Garanterad ljudeff ektnivå LwA enligt 2000/14/EG Rusning	K	Osäkerhet
Innan du använder maskinen• Läs bruksanvisningen noggrant.• Kontrollera att skärutrustningen är korrekt monterad och justerad.• Starta redskapet och kontrollera förgasarens inställning. Se "UNDERHÅLL".

OBSERVERA: Överensstämmande buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning:

* 1/2 tomgång, 1/2 rusning.

Denna bruksanvisning täcker flera modeller, därför kan det fi nnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap.

A: Tanklock
B: Gasreglage
C: Starthandtag
D: Skydd för skärtillbehör
E: Skyddsförlängning
F: Skärtillbehör
G: Drivaxelrör
H: Handtag
I: Hängare
J: Tändningsomkopplare
K: Tändstift
L: Handpump
M: Bärsele
N: Gasreglagets spärr
O: Chokereglage
P: Motor
Q: Växelhus
R: Oljelock
S: Kómbinationsnyckel
T: Bruksanvisning
U: Glasögon
V: Insexnyckel
W: Bladskydd (om sådant medföljer)
X: Motorkäpa
Y: Kabelklämma (om sådan medföljer)
Z: Mätkärl för motorolja

VARNINGAR OCH SÄKERHETSINSTRUKTIONER

Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

VIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

OBSERVERA

Information som är viktig för att klargöra en åtgärd och därmed undvika misstag.

Användarens säkerhet

○ Bär huvudskydd (1). (Bild 2)
○ Använd alltid ansiktsskydd eller skyddsglasögon (2). (Bild 2)
○ Använd godkänt hörselskydd (3). (Bild 2)

Långvarig exponering för buller kan orsaka permanenta hörselskador.

Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem.

Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av.

○ Använd alltid kraftiga, långarmade tröjor (4), långbyxor (5), halkfria skor (6) och handskar (7). (Bild 2)

Bär aldrig löst sittande kläder, smycken, kortbyxor eller sandaler och gå aldrig barfota.

Bind upp håret så att det inte räcker nedanför axelhöjd.

○ Använd inte verktyget medan du är trött, sjuk eller påverkad av alkohol, droger eller mediciner.
○ Använd inte verktyget på natten eller i dåligt väder då sikten är dålig. Och använd inte verktyget när det regnar eller direkt efter att det har regnat.
Om du arbetar på lerigt underlag kan en olycka inträff a om du tappar balansen.
○ Låt aldrig ett barn eller en oerfaren person använda maskinen.
○ Starta inte motorn om det finns lättantändliga föremål såsom torra löv, papper eller bränsle i närheten.
○ Starta eller kör äldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt.
○ Håll handtagen fria från olja och bränsle.
○ Håll händerna borta från skärande delar.
O Ta inte tag i och håll inte i enheten i de skärande delarna.
○ Använd handskar när skärtillbehöret monteras eller tas bort. Om detta inte görs kan det orsaka personskador.
○ När enheten stängs av, se till att skärtillbehöret har stannat innan enheten sätts ner.
När du arbetar under en längre tid, se till att ta en paus med jämna mellanrum för att undvika eventuellt Hand-arm-vibrationssyndrom (HAVS) som orsakas av vibrationer.

WARNING

○ Använd alltid lämplig skyddsutrustning och klädsel när du använder verktyget. Om detta inte följs kan det leda till olyckor, såsom brännskador eller skador. (Bild 2)
Rör inte vid tändstiftsområdet eller områden med högspänning under körning. Det kan orsaka elektriska stötar.
○ Låt inte barn komma i närheten av verktyget när det används.
Rör inte vid motorn, motorskyddet eller avgasutblåset under körning eller strax efter körningen. Det kan leda till brännskador eller andra skador.

Svenska

○ Antivibrationssystemet garanterar inte att du inte får hand-arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användare som använder verktyget kontinuerligt och regelbundet kontrollera händernas och fi ngrarnas tillstånd noggrant. Om något av ovanstående symptom uppstår, sök omedelbart medicinsk hjälp.
○ Om du använder några medicinelektroniska/elektroniska enheter såsom en pacemaker, rådgör med din läkare samt tillverkaren av enheten innan du använder någon elektrisk utrustning.

Enhetens/maskinens säkerhet

○ Kontrollera hela enheten/maskinen före varje användning. Byt ut skadade delar. Se efter så att det inte förekommer något bränsleläckage och kontrollera att alla fästen är på plats och är ordentligt åtdragna.
○ Byt ut delar som är spräckta, ytskadade eller skadade på annat sätt innan du använder redskapet. Defekta delar kan öka risken för olyckor och kan orsaka personskador.
○ Se till att skyddet för skärtillbehöret och bärselen är monterade korrekt. Använd inte om skyddet för skärtillbehöret och bärselen inte är korrekt monterade.
○ Låt inte någon stå i närheten vid justering av förgasaren.
○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.
○ Före användningen, se till att inga verktyg, såsom justeringsnyckeln eller den fasta nyckeln, fortfarande sitter kvar på enheten.

WARNING

○ Modifiera aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.
- Att manipulera motorn gör att EU-typgodkännande av denna motor blir ogiltigförklarad.
- Icke auktoriserade modifieringar och/eller tillbehör kan orsaka allvarliga personskador eller dödsfall för användaren eller andra personer.

Bränslesäkerhet

○ Fyll på med bränsle utomhus och på en plats utan gnistor eller öppen eld.
○ Använd en behållare som är godkänd för bränsle.
○ Gå minst 3 m från tankningsplatsen innan motorn startas.
○ Stanna motorn innan tanklocket tas bort. Ta inte bort tanklocket under drift.
○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.

WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, så var extra försiktig vid hantering och påfyllning av bränsle.
Rök inte själv och tillåt inte någon annan att röka nära bränslet eller redskapet eller vid användning av redskapet.
○ Torka upp utspillt bränsle före start av motorn.
○ Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, etc.
○ När du använder enheten på torra platser, se till att brandsläckningsutrustning fi nns snabbt tillgänglig.
○ Om du stänger av motorn för att fylla på bränsle, se till att enheten har svalnat innan du tankar.

Skärsäkerhet

○ Skär inte i andra material än gräs och buskar.
○ Kontrollera området som ska röjas före varje användning.
Ta bort föremål som kan kastas iväg eller trassla in sig.
Använd inte i områden där det fi nns trädrötter eller stenar.
○ Använd andningsskydd om du röjer gräs på platser som besprutats med insektsgift.

○ Håll andra, såsom barn, djur, åskådare och medhjälpare, utanför riskområdet på 15 m. Stanna omedelbart motorn om någon närmar sig.
○ Var försiktig då motorstarten kan fördröjas efter att du dragit i starchandtaget.
○ Håll alltid motorn på höger sida om kroppen.
○ Håll i ordentligt i redskapet med båda händerna.
○ Se till att du står stadigt och med god balans. Sträck dig inte.
Om du tappar balansen under arbetet kan det leda till personskador.
- Håll alla kroppsdelar borta från ljuddämpare och skärutrustning så länge motorn går.
○ Håll skärtillbehöret under knähöjd.
○ Var försiktig när du arbetar i områden där det finns elkablar eller gasledningar.
○ Använd inte skärtillbehöret för någonting annat än att röja gräs eller buskar. Undvik situationer där skärtillbehöret kan komma i kontakt med vatten, t.ex. pölar eller kan gräva ned sig i jorden. Dessa situationer kan orsaka personskador eller skador på enheten.
○ Undvik långvarig användning vid låga varvtal, då vibrationerna är kraftiga. Det kan leda till skador på motorn.
När du flyttar till ett nytt arbetsområde, eller inspekterar, justerar eller byter ut enhetens skärtillbehör eller andra tillbehör, se till att stänga av maskinen och att alla skärtillbehör har stannat.
○ Placera aldrig maskinen på marken när den är igång.
○ Rör aldrig vid skärtillbehöret när det roterar.
Se alltid till att motorn är avstängd och att alla skärtillbehör har stannat helt innan du rensar bort skräp eller tar bort gräs från skärtillbehöret.
- Ha alltid en första-hjälpen-väska till hands när du använder elektrisk utrustning.
○ Stäng av motorn och kontrollera att skärtillbehöret har stannat helt innan du för bort enheten från kroppen eller lämnar den obevakad.
○ Om du av misstag stöter till eller tappar enheten, inspektera den omedelbart för att se till att det inte finns skador, sprickor eller deformationer.
○ Om verktyget inte fungerar korrekt, och det förekommer konstiga ljud eller vibrationer, stäng av motorn omedelbart och kontakta din återförsäljare för inspektion och reparation av utrustningen.
Fortsatt användning under dessa förhållanden kan orsaka personskador eller verktygsskador.
○ Använd i enlighet med lokala lagar och förordningar.

WARNING

När ett tillbehör för metallskärning används, såsom ett blad, kan kontakt med hinder, t.ex. träd eller andra hårda ytor med den främre eller högra delen av det roterade tillbehöret leda till att enheten fastnar på hindret, vilket orsakar ett kast mot användarens högra sida.

Kast kan inträffa när skärtillbehöret kommer i kontakt med trädstubbar eller stenar som döljs bakom långt gräs. Se alltid till att det inte finns några hinder som döljs av långt gräs innan arbetet påbörjas.

För att minimera farorna med kast om de inträffar, placera alltid enheten på högra sidan av kroppen under arbetet. Om användaren är korrekt placerad när skärtillbehöret roterar minskar detta risken för att enheten kommer i direkt kontakt med kroppen.

Skötselsäkerhet

○ Underhåll redskapet enligt anvisningarna.
○ Koppla bort tändstiftet innan underhållsarbete utförs, förutom vid förgasarjusteringar.
O Låt inte någon stå i närheten vid justering av förgasaren.
○ Använd endast originalreservdelar från HiKOKI som rekommenderas av tillverkaren.

VIKTIGT

Demontera aldrig starthandtaget. Det fi nns risk för att rekylfjädern orsakar kroppsskada.

WARNING

Felaktigt underhåll kan orsaka svåra skador på motorn eller leda till allvarliga kroppsskador.

Transport och förvaring

○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.
○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport. Om detta inte görs kan det orsaka brand eller olyckor.
○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
○ Förvara redskapet oåtkomligt för barn.
○ Rengör och underhåll enheten noggrant och förvara den på en torr plats.
- Se till att startknappen är avstängd vid transport eller förvaring.
○ Vid transport och förvaring, ta antingen bort skärtillbehöret eller sätt klingskyddet över klingan.
○ Du måste säkra maskinen under transport för att undvika bränsleläckage och skador.
- Byt ut varningsetiketter som inte kan läsas eller som lossnat. För att köpa nya etiketter, kontakta en auktoriserad HiKOKI-serviceverkstad.
Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktig och använd sunt förnuft. Kontakta en auktoriserad HiKOKI serviceverkstad om du behöver hjälp.

TEKNISKA DATA

TEKNISKA DATA för maskinen återfi nns i tabellen på sida 261.

OBSERVERA

Rätt till ändringar förbehålls.

MONTERING

Montera handtaget

(1) Remhandtagstyp (Bild 4)
Sätt fast handtaget på drivaxelröret. Justera placeringen till bästa läge före användning. Se till att fästa handtaget ordentligt med de 4 bultarna.

OBSERVERA

Om ditt redskap har en handtagsplaceringsmarkering (8) på drivaxelröret, följ denna.

Ta bort handtagsfästet (9) från utrustningen.
Placera handtagen och fäst handtagsfästet löst med fyra bultar. Justera till rätt läge. Dra sedan åt bultarna ordentligt.
Fäst skyddsröret på drivaxelröret eller handtaget med kabelklämmor (10) för att se till att det inte finns något slack. (Bild 6)

Montera bärselen

WARNING

Om en bärsele medföljer produkten, se till att alltid använda den.

Fäst bärselens krok (11) på hängaren (12) på drivaxelröret. (Bild 7)

Justera längden på bärselen för att enkelt kunna använda verktyget.

OBSERVERA

Du kan behöva justera hängarens (12) position för att balansera enheten. För att göra detta, lossa bulten (13) och justera hängarens (12) position. Efter att ha justerat efter behov, se till att dra åt bulten (13) ordentligt. (Bild 7)

Montera skyddet för skärtillbehöret

WARNING

Om ett felaktigt eller defekt skydd monteras kan detta orsaka allvarliga personskador.

VIKTIGT

Vissa skydd för skärtillbehör är utrustade med vassa trådbegränsare. Var försiktig när du hanterar dem.

OBSERVERA

○ Om du använder ett trimmerhuvud med ett tvådelat skydd för skärtillbehöret, fäst skyddsförlängningen på skyddet för skärtillbehöret och dra sedan åt bulten (14). (Bild 8)
- På vissa modeller kan skyddets fäste redan vara monterat på växelhuset.

Rikta upp skyddet för kapitillbehöret med skyddets fäste (15) och fäst det på drivaxelröret med bulten och skyddshållaren (16) (om utrustat med detta). (Bild 9)

WARNING

Ta bort skyddsförlängningen när klingor av metall eller plast används. Om detta inte görs kan det leda till personskador eller skador på skyddet för skärtillbehöret.

OBSERVERA

För information om att ta bort skyddsförlängningen, se ritningarna. Bär handskar eftersom förlängningen har en vass trådbegränsare. Lossa bulten (14). Tryck sedan in de tre fyrkantiga flikarna på skyddet i ordningsföljd. (Bild 10)

○ Montera skärtillbehöret korrekt och ordentligt enligt instruktionen i hanteringsanvisningarna.
Om det inte fästs ordentligt kan det lossna och orsaka allvarliga eller livshotande skador.
○ Montera inte och ta inte bort skärtillbehör medan motorn är igång.
○ Använd alltid originalskärtillbehör och metallfästen från HiKOKI.

Montering av halvautomatiskt trimmerhuvud

(om sådant medföljer)

1. Funktion

Matar automatiskt ut mer nylonlina när den slås i vid låg hastighet (under 6000 min-1).

Tekniska data

Kodnr.	Typ av fästskruv	Rotationsriktning	Storlek på fästskruv
6600570	Skruvmutter	Moturs	M10xP1,25-LH

Användbar nylonontråd

Tråddiameter: Φ2,4 mm Längd: 5 m

○ Höljet måste fästas ordentligt på skyddet.
○ Kontrollera skyddet (17), höljet (18) och andra delar så att de inte har sprickor eller andra skador. (Bild 11)
○ Kontrollera höljet och knappen för förslitningar. Om det är ett hål på undersidan (19) av knappen, byt omedelbart ut till de nya delarna. (Bild 11)
○ Trimmerhuvudet måste monteras ordentligt vid verktygets växelhus.

Svenska

○ Om trimmerhuvudet inte matar kaplinan ordentligt, kontrollera att nylonlinan och alla delar är korrekt monterade. Kontakta en auktoriserad HiKOKI-serviceverkstad om du behöver hjälp.

WARNING

Använd endast fl exibel, icke-metallisk lina rekommenderas av tillverkaren till HiKOKI-huvuden. Använd aldrig kabel eller vajer. De kan gå av och bli en farlig projektil.

Sätt i insexnyckeln (20) i hålet på växelhuset och räffl a klingans hållare (A) (21) för att låsa axeln.

Montera trimmerhuvudet på växelhuset på grästrimmers/ röjsaxar. Fästmuttern är vänstergängad. Vrid medurs för att lossa/moturs för att dra åt.

OBSERVERA

Då klingans stödbricka inte används här, förvara den för det tillfälle då metallklingor används, om den fi nns.

4. Justera linans längd

Sätt motorvarvtalet så lågt som möjligt och slå lätt med huvudet mot marken. Nylonlinan dras ut cirka 3 cm med varje slag. (Bild 13)

Du kan också dra ut nylonlinan för hand, men då måste motorn vara helt stoppad. (Bild 14)

Justera nylonlinan till korrekt längd på 11–14 cm innan nästa användning.

Montera klingan (bild 15)

(om en sådan fi nns)

Sätt i insexnyckeln (20) i hålet på växelhuset och räffl a klingans hållare (A) (21) för att läsa axeln.

Montera i följande ordning: Klinghållare (A) (21), klinga (22), klinghållare (B) (23), mutterkåpa (24).

Dra åt läsmuttern med kombihylsnyckeln med ett åtdragningsmoment på 14 ± 2 N·m. Lägg märke till att fästbulten (25) är vänstergångad (lossas medurs/dras åt moturs).

OBSERVERA

○ Montera klinghållaren (B) (23) med den konkava sidan uppåt.
○ När en klinga monteras eller tas bort, använd handskar och sätt klingskyddet på klingan.

VIKTIGT

Kontrollera om mutterkåpan (24) är sliten eller sprucken innan användningen. Byt ut om den är sliten eller sprucken, då det är en förbrukningsvara.

WARNING

○ Kontrollera att klingan inte har sprickor eller andra skador och att skärytan är vänd åt rätt håll när den monteras.
○ Ta bort all smuts från klingans monteringsfästen (klinghållare (A) (21), klinghållare (B) (23), mutterkåpa (24), mutter (25)). Om detta inte görs kan muttrarna lossna.
Den utskjutande delen på klinghållaren (A) (21) kan förskjutas från klingan (22) medan muttern (25) dras åt. Kontrollera att klingan har monterats korrekt före start. (Bild 16)
Vrid klingan för hand och se till att den inte skakar och att det inte förekommer onormala ljud. Skakningar kan orsaka onormala vibrationer eller leda till att muttrarna lossnar.

ANVÄNDNING

Motorolja

Använd alltid angiven motorolja (multigrade-olja SAE 10W-30). För lite motorolja eller användning av motorolja annan än den som angetts kan orsaka att verktyget går sönder.

○ Placera verktyget horisontalt på ett rent och slätt underlag.
○ Ta bort oljelocket och kontrollera om motorolja kommer upp till mynningen på oljetanksöppningen. (Bild 17)
O om oljenivån är låg eller om verktyget används för första gången, fyll upp tanken med motorolja till mynningen på öppningen.
○ Om motoroljan är misstänksamt smutsig eller missfärgad, byt olja.
○ Dra åt oljelocket ordentligt efter tankning.
När verktyget används för första gången, byt motorolja efter att ha kört motorn i cirka 10 timmar. Därefter, byt motorolja efter 50 timmars användning.

VIKTIGT

○ För att undvika risk för brännskador, låt motorn svalna ordentligt innan byte av motorolja.
○ För att förebygga att maskinfel se till att inte någon sand eller smuts kommer in i tanken vid tankning.

Bränsle

WARNING

Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet.
Bränsle är mycket lättantändligt och kan orsaka allvarliga personskador vid inandning eller stänk på kroppen. Var alltid uppmärksam när du hanterar bränsle. Se till att alltid ha god ventilation vid hantering av bränsle inomhus.
○ Använd alltid 89-oktanig blyfri bensin.
○ Använd inte en blandning av bensin och motorolja då det kan resultera i startproblem eller sämre effekt.

Bränslepåfyllning

WARNING

○ Stäng alltid av motorn och låt den svalna några minuter innan bränslepåfyllning.
Rök inte och undvik öppen eld och gnistor i närheten av tankningsplatsen.
- Öppna tanklocket långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.
○ Dra åt tanklocket ordentligt efter tankning.
- Flytta alltid apparaten minst 3 m från tankningsplatsen före start av motorn.
○ Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål.
○ Kontrollera noggrant så att inga bränsleläckage finns efter påfyllningen.
○ För att avlägsna eventuell statisk elektricitet före bränslepåfyllning mellan huset, bränslebehållaren och operatören, se till att vidröra mark som är lätt fuktig.
Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken.

Start

WARNING

○ Innan du startar verktyget, se till att skärutrustningen inte vidrör något föremål eller marken. Annars kan skärutrustningen oväntat rotera och orsaka skada.
Se till att skärutrustningen inte roterar när motorn går på tomgång. Om den roterar, justera tomgångsvarvtalet enligt instruktionerna i "Tomgångsjustering" i avsnittet "UNDERHÅLL". Om skärutrustningen fortfarande roterar efter denna justering, stäng omedelbart av motorn och avsluta användning. Ta sedan verktyget till närmaste auktoriserade HiKOKI serviceverkstad.

1. Skjut tändningsomkopplaren (26) till läge ON. (Bild 18)
2. Tryck på handpumpen (27) flera gånger så att bränsle flyter genom returledningen (28). (Bild 19)

3. Ställ in chokereglaget (29) till START-läget (stängd) (A). (Bild 20)

4. Dra snabbt i startsnörets handtag. Var noga med att hålla fast handtaget i handen så att det inte släpps tillbaka. (Bild 21)

5. När du hör att motorn vill starta, ställ tillbaka chokereglaget till läget RUN (öppen) (B). (Bild 20)
6. Dra kraftfullt i starchandtaget en gång till. (Bild 21)

OBSERVERA

Om motorn inte startar upprepa moment 2 till 5.

1. Varmkör motorn i cirka 2-3 minuter innan den belastas.
2. Kontrollera att skärtillbehöret inte roterar när motorn körs på tomgång.
   (2) Start av varm motor

Utför endast 1, 6 och 8 i startproceduren för en kall motor.

Om motorn inte startar, utför samma startförfarande som för en kall motor.

Kapning

WARNING

○ Använd alltid bärselen och använd kor skyddsutrustning när du använder enheten. (Bild 22)
○ Håll andra, såsom barn, djur, åskådare och medhjälpare, utanför riskområdet på 15 m. Stanna omedelbart motorn om någon närmar sig. (Bild 23)
○ Om gräs eller grenar fastnar runt tillbehöret, stoppa motorn och tillbehöret och ta bort dem. Fortsatt körning med gräs eller grenar lindade runt tillbehöret kan orsaka skador såsom tidigt förslitning av kopplingen.

VIKTIGT

Användning och försiktighetsåtgärder varierar beroende på typen av skärtillbehör. För säker användning, se till att följa de anvisningar och riktlinjer som medföljer respektive typ.

OBSERVERA

○ Vid nödfall, tryck på snabbstoppknappen eller dra i nödstoppet (om ett sådant finns). (Bild 24)
○ Använd i enlighet med lokala lagar och förordningar.

(1) Använda ett halvautomatiskt trimmerhuvud

○ Ställ in motorn på högt varvtal när detta tillbehör används.
Röj gräs från vänster till höger. Det klippta gräset kastas bort från kroppen, så att så lite som möjligt fastnar på kläderna. (Bild 25)
○ Med nylontråd, använd ungefär 2 cm av trådens ände för att röja gräs. Om hela trådens längd används minskas rotationshastigheten och det blir svårt att röja.

OBSERVERA

Matar automatiskt ut mer nylonina när den slås i vid låg hastighet (under 6000 min-1).

WARNING

○ Denna produkt är utrustad med en trådbegränsare som automatiskt skär av överfl ödig tråd. När enheten används, ta inte bort skyddet eller trådbegränsaren.
Eftersom motståndet är större för nylontråd jämfört med klingor kan felaktig hantering öka belastningen på motorn och orsaka skador.
○ Använd inte med motorn inställd på låga varvtal. Om motorns varvtal är lågt kan gräs lindas runt tillbehöret och leda till att kopplingen slirar, vilket kan orsaka att kopplingen slits.
○ När nylontråd används, använd alltid minst 15 cm tråd. Om trådens längd är för kort ökar rotationshastigheten och nylontrådsutrustningen kan skadas.
(2) Använda en klinga
- Justera motorns varvtal i enlighet med gräsets motstånd. För mjukt gräs, använd låga varvtal, och använd höga varvtal för hårda gräsklumpar.

Röj gräs från höger till vänster, och skär med klingans vänstra sida. (Bild 26)
○ Luta bladet något till vänster medan du röjer, så samlas gräset till vänster och är enkelt att samla upp.

OBSERVERA

Överdrivet hög rotationshastighet kan orsaka ökat slitage på klingan, vibrationer och buller. Det leder också till ökad bränsleförbrukning.

WARNING

Den roterande klingan kan kastas när den stöter på ett hårt föremål i det kritiska området.
Detta kan orsaka en farlig och kraftig motreaktion, så att hela enheten och användaren kastas kraftigt. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
○ Om skärtillbehöret stöter mot stenar eller liknande, stoppa motorn och kontrollera att tillbehöret och andra delar är oskadade.

Stopp (Bild 27)

Minska motorns varvtal och kör på tomgång några minuter, stäng sedan av tändningslåset (26).

WARNING

Skärtillsatsen kan orsaka skada när den fortsätter rotera efter att motorn har stannat eller gasreglaget släppts. Se alltid till att skärtillbehöret har stannat innan du sätter ned redskapet när den har stängts av.

UNDERHÅLL

ANORDNINGAR OCH SYSTEM FÖR UTSLÄPPSKONTROLL FÄR UNDERHÄLLAS, BYTAS ELLER REPARERAS AV VERKSTÄDER FÖR ICKEMOTORFORDON ELLER INDIVIDER.

Förgasaren är en precisionsdetalj som blandar luft och bränsle, och den är utformad för att säkerställa hög prestanda från motorn. Innan verktyget levereras från fabriken, har förgasaren justerats under en testkörning. Gör endast justeringar om det är nödvändigt på grund av miljöförhållanden (klimatet eller atmosfärstrycket), typen av bränsle, typen av motorolja, etc.

WARNING

○ Eftersom förgasaren är tillverkad med en hög grad av precision, ta inte isär den.
○ För denna produkt är tomgångsvarvtalet den enda inställning hos förgasaren som kan justeras (T).
○ Starta aldrig motorn utan att kopplingskåpan och röret sitter på plats! Kopplingen kan annars lossna och orsaka personskador.

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

WARNING

○ När motorn stoppas, vrid inte överdrivet på tomgångsjusteringsskruven (T) medurs. Annars kan skärutrustningen oväntat rotera och orsaka skada när motorn startar.
- Justera inte tomgångsjusteringsskruven (T) av någon annan anledning än att justera tomgången.

Kör motorn medan du justerar tomgången.

(1) Om motorn stannar under tomgång

Starta motorn och vrid långsamt tomgångsjusteringsskruven (T) medurs tills den är i ett läge där motorn roterar jämnt. Se då till att skärutrustningen inte roterar.

Svenska

(2) Om skärutrustningen roterar vid tomgång

Vrid långsamt tömgångsjusteringsskruven (T) i en moturs riktning tills den är i ett läge där skärutrustningen inte roterar. Se då till att motorn roterar jämnt.

WARNING

Om skärutrustningen fortfarande roterar efter justering av tomgångsjusteringsskruven (T), stäng omedelbart av motorn och avsluta användning. Kontakta sedan närmaste auktoriserade HiKOKI serviceverkstad.

Byte av motorolja

Smutsig motorolja kommer att reducera livstiden för motorn markant. Kontrollera och byt motorolja regelbundet.

VIKTIGT

○ För att undvika risk för brännskador, låt motorn svalna ordentligt innan byte av motorolja.
○ För att förebygga att maskinfel se till att inte någon sand eller smuts kommer in i tanken vid tankning.

När man ska byta olja: När verktyget används för första gången, efter cirka 10 drifttimmar eller efter 1 månad, det som inträffar först; därefter var 50:e drifttimme eller var 6:e månad, det som inträff ar först.

Angiven motorolja: Multigrade-olja SAE 10W-30

Kapacitet motorolja: 80 ml

1. Stäng av tändläset.
2. Kontrollera att tanklocket sitter fast ordentligt.
3. Ta bort oljelocket, luta verktyget så att oljetanksöppningen vänds nedåt och håll ut motoroljan i en behållare. (Bild 29)
4. När all motorolja har tömts ut, placera verktyget horisontalt på ett rent och slätt underlag.
5. Fyll oljetanken med motorolja upp till mynningen på oljetanksöppningen. (Bild 17)
6. Dra åt oljelocket ordentligt för hand.

OBSERVERA

○ Släng inte motorolja med vanliga sopor eller i naturen.
Kasta motorolja i enlighet med de föreskrifter som gäller i det område du bor.
Om du är osäker, kontakta återförsäljaren där oljan införskaff ades.

O Fyll oljetanken med angiven mängd motorolja.

För mycket eller för lite motorolja kan orsaka att motorn skadas.

○ Motorolja försämras naturligt även om den inte används. Byt motorolja regelbundet.

Luftfi ltret (30) måste rengöras från damm och smuts för att undvika:

○ Förgasarfel.
○ Startproblem.
○ Minskad motoreff ekt.
○ Onödigt slitage på motorns delar.
○ Onormal bränsleförbrukning.
Rengör fi ltret dagligen eller oftare om redskapet används på speciellt dammiga arbetsområden.

Ta bort luftfiltrets käpa och filtret (28). Tvätta filtret i bensin. Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som har används länge kan inte rengöras helt och hålllet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat fi liter måste alltid bytas ut.

Bränslefi Iter (Bild 31)

Ta bort bränslefi ltret(31) från bränsletanken och byt det om det är smutsigt.

OBSERVERA

Ett blockerat bränslefi liter (31) kan förhindra bränslematningen och orsaka ett rotationsfel hos motorn.

Tändstift (Bild 32)

Tändstiftet påverkas av:

○ Felaktig förgasarinställning.
○ Smutsigt luftfi Iter.
O Svåra arbetsförhållanden (t.ex. kyla).
○ För mycket motorolja

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg eff ekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först.

Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avständ är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

OBSERVERA

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift, använd samma typ av tändstift vid byte.

Växelhus (Bild 33)

Kontrollera växelhuset eller vinkelväxelns smörjmedelsnivå varje 50 drifttimmar genom att ta bort påfyllningspluggen på sidan av växelhuset.

Om inget smörjmedel syns på kugghjulen, fyll växelhuset upp till 3/4 med litiumbaserat smörjmedel av hög kvalitet. Fyll inte växelhuset helt.

VIKTIGT

Se till att ta bort all smuts när du sätter tillbaka pluggen på sin plats.
- Låt huset svalna innan du utför inspektion eller underhåll av växelhuset.

Halvautomatiskt trimmerhuvud

Byta nylonina

1. Ta bort käpan (18) genom att trycka hårt in mot låsflikarna med dina tummar såsom visas i Bild 34.
2. Efter borttagning av käpan, ta ut rullen och ta bort återstående lina.
3. Vik den nya nylonlinan ojämnt (ungefär 10 cm) på mitten såsom visas på bilden.
   Haka fast den U-formade änden på nylonlinan i skåran (32) på mittendelen av rullen.
   Linda upp båda hälfterna av linan på rullen i samma riktning medan varje halva av linan hålls på sin sida. (Bild 35)
4. Tryck in respektive lina i stopphålen (33) och lämna lösa ändar på cirka 10 cm. (Bild 36)
5. För igenom båda ändarna på linan genom kabelstyrningen (34) när du sätter i rullen i höljet. (Bild 37)

OBSERVERA

När du sätter i rullen i höljet, försök att passa in stopphålen (33) med kabelstyrningen (34) för att enklare kunna dra ut linan senare.

1. Placera skyddet över höljet så att lockets låsflikar (35) på skyddet passar in mot de långa hålen (36) på höljet. Tryck sedan höljet på plats till dess att det klickar till. (Bild 38)

2. Startlängden på kaplinan bör vara mellan 11–14 cm och lika på båda sidor. (Bild 39)

Klinga (Bild 40)

WARNING

Bär skyddshandskar vid hantering eller underhåll på klingan.

○ Använd en vass klinga. En slö klinga kärvar och kastar oftare.

Ersätt fästmuttern om den är skadad eller svår att dra åt.

• Byt ut klingan mot en som rekommenderas av HiKOKI, med ett 25,4 mm fästhål.
  ○ En 3- tandad klinga (37) kan användas på båda sidorna.
  ○ Använd rätt klingå enligt det arbete du ska utföra.
  ○ Använd lämpliga verktyg vid byte av klinga.
  ○ När skärytorna blir slöa, slipa klingan enligt bilden. Felaktig slipning kan orsaka kraftiga vibrationer.
  ○ Använd inte klingor som är böjda, spruckna eller som är skadade på annat sätt.

OBSERVERA

Vid slipning är det viktigt att den ursprungliga formen vid kuggens nedre del bibehålls för att undvika sprickor.

Långtidsförvaring

Dränera allt bränsle från bränsletanken och dränera all motorolja. Starta motorn och låt den gå tills den stannar. Reparera eventuella skador som har uppstått vid användning. Rengör motorsågen med en ren trasa eller med tryckluft. Häll i ett par droppar motorolja i cylindern genom tändstifthålet och centrifugera motorn flera gånger för att fördela oljan.

Täck över motorsågen och förvara den på en torr plats.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information var god kontakta en auktoriserad HiKOKI serviceverkstad.

Dagligt underhåll

○ Rengör maskinen utvändigt.
○ Kontrollera att bärselen är oskadad.
○ Kontrollera att skyddet för skärtillbehöret inte är skadat eller sprucket. Byt ut skyddet om det är skadat eller sprucket.
○ Kontrollera att skärtillbehöret är korrekt centrerat, vasst och utan sprickor. Ett obalanserad skärtillbehör orsakar kraftiga vibrationer som kan skada enheten.
○ Kontrollera att skärtillbehörets mutter är ordentligt åtdragen.
○ Kontrollera att klingskyddet är oskadat och att det sitter ordentligt.
○ Kontrollera att muttrar och skruvar är ordentligt åtdragna.
○ Kontrollera mängden och tillständet hos motoroljan.
○ Kontrollera att enheten är oskadad och fri från defekter.

Veckounderhåll

○ Kontrollera startapparaten, speciellt startsnöre och returfjäder.
○ Rengör tändstiftet utvändigt.
○ Demontera tändstiftet och kontrollera elektrodavständet. Justera det till 0,6 mm eller byt tändstift.
○ Kontrollera att vinkelväxeln är fylld med smörjmedel upp till 3/4.
○ Rengör luftfi ltret.

Månadsunderhåll

○ Skölj bränsletanken med bensin.
○ Rengör förgasaren utvändigt och utrymmet runt omkring.
○ Rengör fläkten och utrymmet runt omkring den.

VÄLJA TILLBEHÖR

Tillbehören för denna maskin listas på sida 262.

VÄLJA SKÄRTILLBEHÖR

Rekommenderade tillbehör för varje modell presenteras i tabellen nedan.

För inköp, kontakta en auktoriserad HiKOKI-serviceverkstad.

Kontrollera noggrant, eftersom de tillbehör som inte markeras med "●" inte kan monteras.

Förteckning över rekommenderade tillbehör

Typ Namn		Specifi kation REMHANDTAG CYKELSTYRE
		Diameter	Matningssystemadapterellerantal tänder (Klinga)	Bladjocklek (mm)ellerTrimmerträd diameter (mm)	CG25EUAP (L)	CG25EUAP
ALUMINIUMHUVUDEN	NYLONHUVUDCH-100(W/NYLONTRÅD)	4" Förklippt tråd 2,2 - 3,0			●	●
	NYLONHUVUDCH-100				●	●
	NYLONHUVUDCH-300(W/KLINGANSSTÖDBRICKA)	5" Manuell trådmatning 2,2 - 2,7
	NYLONHUVUDCH-300
AUTOMATSKANYLONHUVUDEN	NYLONHUVUDTH-97M	5" L M10 x 1,25 mutter 2,4 - 2,7
	NYLONHUVUDTH-97U2	5" L M10 x 1,25 mutterL M8 x 1,25 mutter	2,4 - 2,7
NYLONHUVUDEN TRYCK& KÖR	NYLONHUVUD	4" L M10 x 1,25 mutter	2,4	●	●	●
	NYLONHUVUDBF-5	5" L M10 x 1,25 mutterL M8 x 1,25 mutter	2,2 - 3,0 ●	●
	NYLONHUVUD(G138-501)	4" L M10 x 1,25 mutter 2,0 - 2,8 ●		●
	NYLONHUVUD(S128-500)	5" L M10 x 1,25 mutter 2,0 - 3,0
KLINGOR	KLINGAB3/10/1,8	10" 3		1,8	●	●
	KLINGAB3/10/2,01	10" 3 2,0 ●		●
	KLINGAB3/12/3,0	12" 3 3,0
	KLINGAB4/9/1,6	9" 4 1,6 ●		●
	KLINGAB4/10/1,6	10" 4 1,6 ●		●

FELSÖKNING

Använd kontrollerna i tabellen nedan om verktyget inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller en auktoriserad HiKOKI-serviceverkstad.

Tillstånd Orsak Lösning
Motorn startar inte	Bränslesystem	Bränsletanken är tom eller bränslenivån är låg Fyl	bränsletanken
		Bränsletanken innehåller gammalt bränsle (obehaglig lukt)	Ersätt med nytt bränsle
		För mycket bränsle absorberas och tändstiftet är vått	1. Koppla bort tändstiftet och låt det torka2. Dra i starchandtaget 5 eller 6 gånger för att ta bort bränsleöverskottet3.Monteratändstiftet4. Ställ chokereglaget på RUN och dra i starchandtaget
		Bränslefiltret är igensatt med smuts	Rengör bränslefiltret
		Bränsleledningen är böjd eller frånkopplad Se till att bränslet strömmar jämnt
		Fel på förgasaren	Kontakta auktoriserade HiKOKI serviceverkstäder
	Elsystem	Stoppknappsledningen har kortslutits	Kontakta auktoriserade HiKOKI serviceverkstäder
		Tändstiftet är smutsigt Byt ut eller rengör tändstiftet
		Elektrodavståndet är för stort Justera avståndet till 0,6 mm
		Dålig förbindelse mellan högspänningskabel och tändstift	Anslut igen
		Fel på elsystemet	Kontakta auktoriserade HiKOKI serviceverkstäder
	Övrigt Ljuddämparens utlopp är tilltäppt med kol		Kontakta auktoriserade HiKOKI serviceverkstäder för reparation
Motorn startar men dör direktMotorn är benägen att dö	Bränslesystem	Bränsletanken är tom eller bränslenivån är låg Fyl	bränsletanken
		Bränsletanken innehåller gammalt bränsle (obehaglig lukt)	Ersätt med nytt bränsle
		Motorolja har inte fyllts på	Kontakta auktoriserade HiKOKI serviceverkstäder
		Chokereglaget är i START-läget Ställ chokereglaget på RUN-läget
		Luft har kommit in i bränslesystemet Återanslut bränsleledningen eller kopplingen
		Fel på förgasaren	Kontakta auktoriserade HiKOKI serviceverkstäder
	Elsystem	Tändfel
		Tändstiftet fungerar inte Ersätt med nytt tändstift
		Elsystemet fungerar inte	Kontakta auktoriserade HiKOKI serviceverkstäder
	Övrigt	Motoröverhettning
		Fel modell på tändstiftet	Ersätt med angiven del Se "SPECIFICATIONER"
		Smutsig luftrengörare	Rengör
		Tilltäppning av kol (ljuddämparens utlopp)	Rengör
		Otilräcklig komprimering (kolv, kolvring, cylinder)	Kontakta auktoriserade HiKOKI serviceverkstäder
Onormal vibration		Skärtillsatsen är inte korrekt monterad	Se "Installation av skärtillsats"
		Handtaget, handtagsfästet eller någon annan fästanordning är lös	Kontrollera och spänn åt
		Bladet är böjt eller skadat	Ersätt med nytt blad
		Gräs har fastnat runt transmissionskåpan	Ta bort gräset

Svenska

Tillstånd Orsak Lösning
Motorn går men skärtillsatsen rör sig inteRörligheten är dålig	Gräs har fastnat runt transmissionskåpan Ta bort	gräs och smuts
Motorn stannar inte Stoppknappen fungerar inte	Ställ chokereglaget på START för att stanna motornSluta omedelbart att använda den och kontakta auktoriserade HiKOKI serviceverkstäder
Motorn stannar när gasen är stängd Tomgångsvarvtalet är för lägt	Kontakta auktoriserade HiKOKI serviceverkstäder
Skärtillsatsen fortsätter att rotera även när gasreglaget är stängt	Tomgångsvarvtalet är för högtGasvajern är för hårt spänd	Kontakta auktoriserade HiKOKI serviceverkstäder

BETYDNING AF SYMBOLER
