Merke	HiKOKI
Modell	CG25EUAP
Produkttype	Gressklipper (multifunksjons ryddesag)
Motortype	4-takt, en-sylinder
Sylindervolum	25 cm³
Drivstoff	Blyfri bensin, oktantall 89
Drivstofftankkapasitet	Omtrent 0,5 L
Motorolje	SAE 10W-30, kapasitet 80 ml
Start	Manuell startsnor
Klippesystem	Halvautomatisk hode (nylontråd Ø 2,4 mm) eller metallblad med 3 eller 4 tenner
Klippediameter (tråd)	Opptil 14 cm (justerbar 11-14 cm)
Maks rotasjonshastighet	6000 min⁻¹ (trådhode)
Lyttrykknivå (LpA)	Se bruksanvisning
Garantert lydeffektnivå (LwA)	Se bruksanvisning
Vekt (tørr)	Omtrent 5,5 kg
Sikkerhet	Sele, klippebeskyttelse, nødstopp, trådbegrenser
Rutinemessig vedlikehold	Rengjøring av luftfilter, oljeskift (hver 50. time), bytte av tennplugg, smøring av girboks
Reservedeler	Luftfilter, tennplugg, klippehode, blad, nylontråd, fett
Inkluderte tilbehør	Sele, beskyttelse, kombinasjonsnøkkel, unbrakonøkkel, oljebeger, vernebriller (avhengig av modell)
Reparabilitet	Kontakt et autorisert HiKOKI-servicesenter

Ofte stilte spørsmål - CG25EUAP HiKOKI

Hvilken type drivstoff skal brukes til gressklipperen HiKOKI CG25EUAP?

Bruk blyfri bensin med et oktantall på 89. Ikke bland olje med drivstoffet da motoren er 4-takt. Fyll alltid drivstoff utendørs, vekk fra åpen flamme eller gnister.

Hvordan starter man motoren når den er kald?

1. Sett bryteren på ON. 2. Trykk på drivstoffpumpen flere ganger til drivstoffet sirkulerer. 3. Sett choke i lukket posisjon (start). 4. Trekk kraftig i startsnoren. 5. Så snart motoren spretter, åpne choken. 6. Trekk igjen for å starte. La motoren varme opp i 2-3 minutter.

Hvordan justerer man lengden på nylontråden i det halvautomatiske hodet?

Med motoren på lavt turtall, tapp klippehodet mot bakken: tråden mates ut omtrent 3 cm per slag. Ideell lengde er 11 til 14 cm på hver side. Du kan også forlenge tråden manuelt etter å ha stoppet motoren.

Hvilken motorolje skal brukes og hvordan tapper man den?

Bruk SAE 10W-30 olje. Kapasiteten er 80 ml. For tapping, la motoren avkjøles, fjern oljepåfyllingslokket, vipp apparatet for å tømme brukt olje i en beholder, og fyll deretter opp til kanten av åpningen. Tapp oljen etter 10 timer (første gang) og deretter hver 50. time.

Hvordan monterer man metallbladet?

Blokker akselen med unbrakonøkkelen. Monter i rekkefølge: skjærestøtte A, blad, skjærestøtte B, festemutter (venstregjenger, stram mot klokken). Stram til 14 ± 2 N·m. Kontroller at bladet ikke slingrer og at skjærekanten er riktig vei.

Hva gjør man hvis klippeverktøyet går på tomgang?

Det er farlig. Drei langsomt tomgangsjusteringsskruen (T) mot klokken til verktøyet stopper. Hvis problemet vedvarer, stopp motoren umiddelbart og kontakt et autorisert HiKOKI-servicesenter.

Hvordan rengjør man luftfilteret?

Demonter filterdekselet og ta ut filteret. Vask det i bensin, la det tørke helt før du setter det tilbake. Bytt det hvis det er skadet eller veldig skittent. Rengjør det daglig eller oftere i støvete omgivelser.

Hva er de viktigste sikkerhetsinstruksene?

Bruk alltid vernebriller, hjelm og hørselsvern. Hold en sikkerhetsavstand på 15 m rundt deg. Bruk selen. Ikke berør klippeverktøyet når det er i gang. Fyll aldri drivstoff mens motoren går. Vent til fullstendig stopp før du setter apparatet ned.

Hvordan bytter man nylontråden i klippehodet?

Trykk på låseknappene for å fjerne huset. Ta ut spolen og kast den gamle tråden. Brett en ny 5 m tråd i to, hekt løkken i den sentrale rillen, vikl de to trådene i samme retning og separer dem med skilleren. La 10 cm være fri, før dem gjennom stopphullene og sett spolen tilbake i huset, still hullene inn mot ledesnoren. Klikk lokket på plass.

Hva gjør man hvis motoren ikke starter?

Sjekk drivstoffet (gammelt?), tennpluggen (renset eller byttet, gap 0,6 mm), luftfilteret (rent), og at choken er riktig innstilt. Hvis tennpluggen er druknet, koble den fra, trekk flere ganger i startsnoren for å fjerne overflødig drivstoff, og prøv igjen. Hvis ingenting fungerer, kontakt et autorisert servicesenter.

BRUKSANVISNING CG25EUAP HiKOKI

1. Försiktighetsåtgärder

Påfyllning av motorolja

(1) Start av kall motor

Rengöring av luftfi Iter

○ Anvendes i henhold til lokale love og regulativer.

ADVARSEL

Transport og opbevaring

○ Kontroller dækslet (17), huset (18) og andre komponenter for revner eller andre skader. (Fig. 11)

○ Kontroller huset og knappen for slitage.

Gentag procedurerne fra 2 til 5, hvis motoren ikke starter.

○ Anvendes i henhold til lokale love og regulativer.

Vedligeholdelsesplan

Daglig vedligeholdelse

Ugentlig vedligeholdelse

Månedlig vedligeholdelse

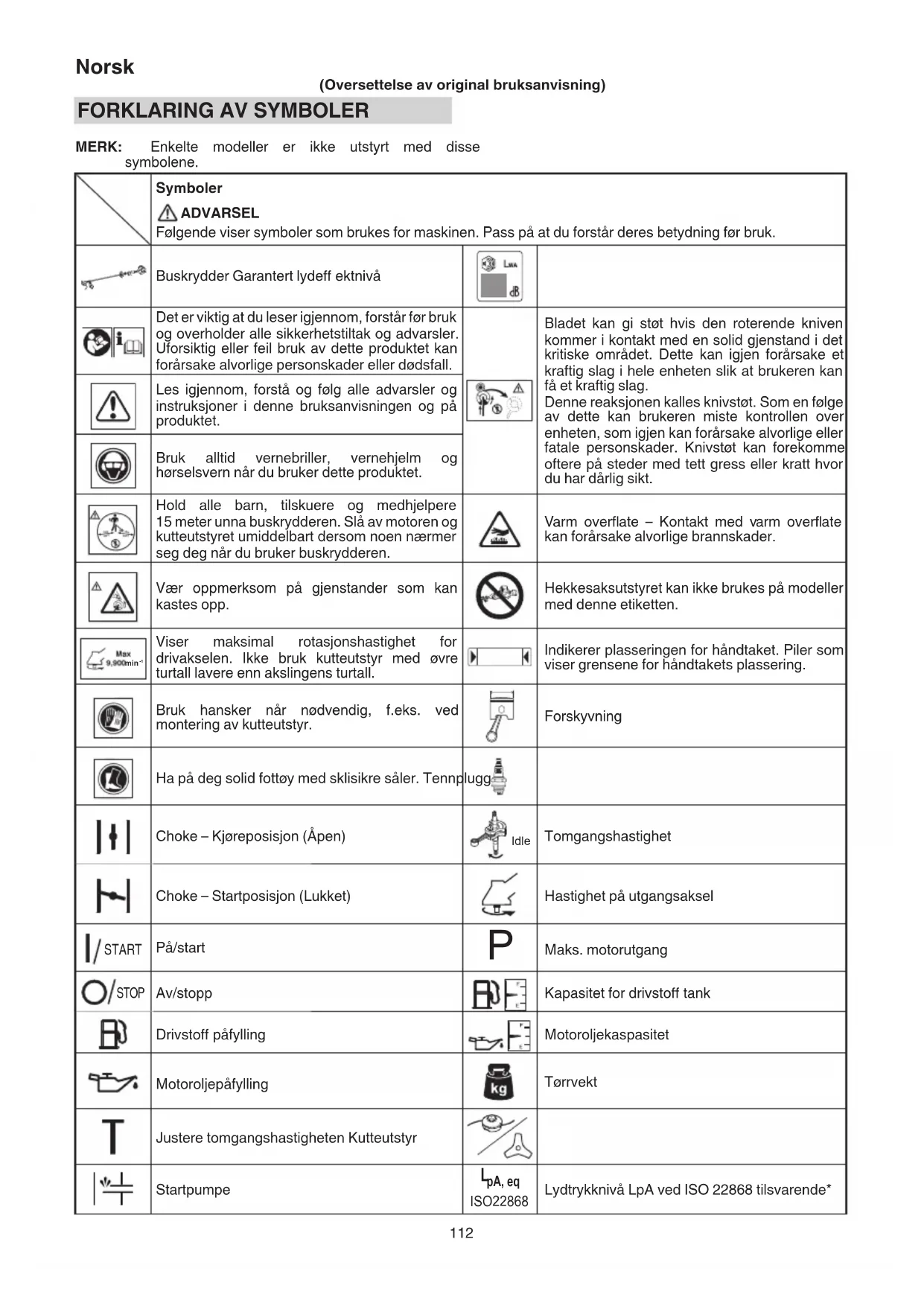

MERK: Enkelte modeller er ikke utstyrt med disse symbolene.

	Symboler⚠ ADVARSELFølgende viser symboler som brukes for maskinen. Pass på at du forstår deres betydning før bruk.
	Buskrydder Garantert lydeff ektnivå
	Det er viktig at du leser igjennom, forstår før bruk og overholder alle sikkerhetstiltak og advarsler. Uforsiktig eller feil bruk av dette produktet kan forårsake alvorlige personskader eller dødsfall.		Bladet kan gi støt hvis den roterende kniven kommer i kontakt med en solid gjenstand i det kritiske området. Dette kan igjen forårsake et kraftig slag i hele enheten slik at brukeren kan få et kraftig slag.Denne reaksjonen kalles knivstøt. Som en følge av dette kan brukeren miste kontrollen over enheten, som igjen kan forårsake alvorlige eller fatale personskader. Knivstøt kan forekomme oftere på steder med tett gress eller kratt hvor du har dårlig sikt.
	Les igjennom, forstå og følg alle advarsler og instruksjoner i denne bruksanvisningen og på produktet.
	Bruk alltid vernebriller, vernehjelm og hørselsvern når du bruker dette produktet.
	Hold alle barn, tilskuere og medhjelpere 15 meter unna buskrydderen. Slå av motoren og kutteutstyret umiddelbart dersom noen nærmer seg deg når du bruker buskrydderen.		Varm overflate – Kontakt med varm overflate kan forårsake alvorlige brannskader.
	Vær oppmerksom på gjenstander som kan kastes opp.		Hekkesaksutstyret kan ikke brukes på modeller med denne etiketten.
n-	Viser maksimal rotasjonshastighet for drivakselen. Ikke bruk kutteutstyr med øvre turtall lavere enn akslingens turtall.		Indikerer plasseringen for håndtaket. Piler som viser grensene for håndtakets plassering.
	Bruk hansker når nødvendig, f.eks. ved montering av kutteutstyr.		Forskyvning
	Ha på deg solid fottøy med sklisikre såler. Tennpl
	Choke – Kjøreposisjon (Åpen)	le	Tomgangshastighet
	Choke – Startposisjon (Lukket)		Hastighet på utgangsaksel
T	På/start		Maks. motorutgang
OP	Av/stopp		Kapasitet for drivstoff tank
	Drivstoff påfylling		Motoroljekaspasitet
	Motoroljepåfylling		Tørrvekt
	Justere tomgangshastigheten Kutteutstyr
	Startpumpe	ISOZZ008	Lydtrykknivå LpA ved ISO 22868 tilsvarende*
LWA, Ra(M)2000/14/EC	Målt lydeff ektnivå LwA ved 2000/14/ECFull hastighet	ahv, eq(R)	Vibrasjonsnivå av ISO 22867Bakre eller høyre håndtak / tilsvarende*
LWA, Ra(G)2000/14/EC	Garantert lydeff ektnivå LwA ved 2000/14/ECFull hastighet	K	Uvisshet
ahv, eq(F)	Vibrasjonsnivå av ISO 22867Fremre eller venstre håndtak/tilsvarende*
Før du bruker din maskinLes bruksanvisningen nøye.Kontroller at kutteutstyret er riktig montert og justert.Start motoren og kontroller justeringen av forgasseren. Se "VEDLIKEHOLD".

MERK: Et tilsvarende støy / vibrasjonsnivå er kalkulert som den tidsveide totale energien for støy- / vibrasjonsnivåer under forskjellige arbeidsforhold, med følgende tidsfordeling:

* 1/2 tomgang, 1/2 full hastighet.

HVA ER HVA? (Fig. 1)

I og med at denne bruksanvisningen gjelder for flere modeller, kan det være at produktet som er avbildet, varierer noe fra din egen modell. Følg instruksjonene som gjelder for din modell.

A: Drivstofflokk
B: Gassregulator
C: Starthåndtak
D: Kutteutstyrsbeskytter
E: Forlengelsesstykke
F: Kutteutstyr
G: Drivakselrør
H: Håndtak
I: Oppheng
J: Tenningsbryter
K: Tennplügg
L: Matepumpe
M: Sele
N: Gassregulatorsperre
O: Chokehendel
P: Motor
Q: Girkasse
R: Oljelokk
S: Kómbinøkkel
T: Bruksanvisning
U: Vernebriller
V: Sekskantet skiftenøkkel
W: Knivdeksel (hvis maskinen er utstyrt med dette)
X: Motordeksel
Y: Ledningsklump (hvis maskinen er utstyrt med dette)
Z: Målebeger for motorolje

ADVARSLER OG

SIKKERHETSINSTRUKSJONER

Vær spesielt oppmerksom på informasjon som er merket med følgende uttrykk:

ADVARSEL

Indikerer stor fare for alvorlige personskader eller dødsfall dersom instruksjonene ikke følges.

FORSIKTIG

Indikerer mulighet for person- eller utstyrsskade dersom instruksjonene ikke følges.

MERK

Nyttig informasjon for riktig funksjon og bruk.

Personlig sikkerhet

○ Bruk vernehjelm (1). (Fig. 2)
○ Bruk alltid ansiktsvern (visir) eller vernebriller (2). (Fig. 2)
○ Bruk godkjent hørselsvern (3). (Fig. 2)

Langvarig eksponering for støy kan føre til permanente hørselskader.

Vær oppmerksom på omgivelsene dine. Vær oppmerksom på eventuelle tilskuere som signaliserer om et problem.

Fjern sikkerhetsutstyr straks etter at motoren er slått av.

☐ Du må alltid ha på deg tunge, langermede skjorter (4) og lange bukser (5) og sklisikre støvler (6) og hansker (7). (Fig. 2)

Ikke ha på deg løstsittende tøy, smykker, shorts, sandaler eller gå barbeint.

Sett opp håret slik at det ikke rekker nedenfor skulderhøyde.

○ Bruk aldri dette verktøyet hvis du er trøtt, syk eller påvirket av alkohol, rusmidler eller medikamenter.

- Ikke betjen verktøyet om natten eller under dårlige værforhold när sikten er dårlig. Og ikke betjen verktøyet när det regner eller rett etter at det har regnet.

○ La aldri barn eller personer uten erfaring bruke maskinen.

- Ikke start motoren hvis det er brannfarlig materiale som tørre blader, avfallspapir eller drivstoff i nærheten.

- Du må aldri starte eller kjøre motoren inne i et lukket rom eller en bygning. Innånding av eksosgass kan være dødelig.

○ Hold håndtakene frie for olje og drivstoff.

○ Hold hendene borte fra kutteutstyret.

○ Du må ikke gripe tak i eller holde enheten etter kutteutstyret.

○ Bruk hansker ved montering eller fjerning av kutteutstyr. Hvis dette ikke gjøres, kan det føre til personskade.

○ Når enheten er slått av, kontroller at kutteutstyret har stoppet helt før du setter den ned.

- Det er viktig at du tar jevnlige pauser ved lengre tids bruk, for å unngå at fi ngrene blir følelsesløse pga. vibrasjonene.

ADVARSEL

Du må alltid betjene verktøyet med skikkelig beskyttelsesutstyr og klær. Hvis dette ikke gjøres, kan det føre til ulykker som brannskader eller personskader. (Fig. 2)

- Du må ikke ta på tennpluggområdet eller høyspenningsområdet under bruk. Hvis dette gjøres, kan det føre til elektrisk støt.

O Ikke la barn være i nærheten av verktøyet under bruk.

○ Du må ikke ta på motoren, motordekslet eller eksosventilen under eller like etter bruk. Hvis dette gjøres, kan det føre til brannskader eller personskade.

- Antivibrasjonssystemer garanterer ikke at du vil unngå vibrasjonsskader eller senebetennelser. Du må derfor undersøke hendene og fingrene dine nøye hvis du bruker maskinen jevnlig og ofte. Ta kontakt med legen din umiddelbart dersom du opplever noen av de ovennevnte symptomene.

Norsk

Hvis du bruker elektrisk eller elektronisk medisinsk utstyr, slik som en pacemaker, må du rådføre deg med legen din samt produsenten av det medisinske utstyret før du bruker noen form for motordrevet utstyr.

Maskinsikkerhet

○ Kontroller alle delene på enheten/maskinen før hver bruk. Bytt ut deler som er skadet. Kontroller at buskrydderen ikke har drivstoffl ekkasje, samt at alle skruer sitter som de skal og er strammet forsvarlig.
○ Bytt ut deler som er revnet, sprukket eller skadet på noen måte før du bruker enheten/maskinen. Defekte deler kan øke risikoen for ulykker og kan føre til personskade.
○ Kontroller at kutteutstyrbeskytteren og selen er riktig montert. Ikke bruk hvis kutteutstyret og selen ikke er skikkelig festet.
- Ikke la andre personer stå i nærheten når du justerer forgasseren.
○ Bruk kun tilbehør som er anbefalt av produsenten for denne enheten/maskinen.
☐ Før bruk må du sørge for at det ikke er noen verktøy, som justeringsnøkkelen eller nøkkelen, fortsatt festet til enheten.

ADVARSEL

Du må aldri foreta noen form for endringer på enheten/ maskinen. Ikke bruk enheten/maskinen til andre formål enn det den er beregnet til.
○ Inngrep i motoren gjør EU-typegodkjenningen av denne motoren ugyldig.
- Ikke-autoriserte endringer og/eller tilbehør kan føre til alvorlig personskade eller døden for operatøren eller andre.

Drivstoff sikkerhet

Drivstoff er lettantennelig, eksplosivt og farlig å innånde. Vær derfor ekstra forsiktig når du håndterer eller fyller drivstoff.
- Ikke røyk eller tillat røyking i nærheten av drivstoff eller enheten/maskinen när den er i bruk.
○ Tørk opp eventuelt drivstoff som er sølt før du starter motoren.
○ Oppbevar enheten/maskinen på et sted hvor drivstoff damp ikke kan nå fram til gnister eller åpne fl ammer fra varmtvannsberedere, elektriske motorer eller brytere, ovner o.l.
○ Når du bruker enheten i tørre områder, må du sørge for at brannslukningsutstyret er lett tilgjengelig.
Hvis du slår av motoren for å fylle på drivstoff, må du sørge for at enheten har kjølt seg ned før du fyller på drivstoff.

Kuttesikkerhet

Fjern eventuelle gjenstander som kan kastes opp eller sette seg fast.

Ikke bruk i områder hvor det er trerøtter eller steiner.

○ Bruk en aerosol-vernemaske som pustebeskyttelse när du skal klippe gress som er behandlet med ugressmiddel/insektmiddel.
○ Hold andre inkludert barn, dyr, tilskuere og medhjelpere utenfor faresonen på 15 meter. Stopp motoren øyeblikkelig hvis noen nærmer seg.

• Utvis forsiktighet ettersom motorens oppstart kan forsinkes etter at du har trukket i starchåndtaket.
  ○ Hold alltid motoren på høyre side av kroppen.
  ○ Hold godt fast i enheten/maskinen med begge hender.
  ○ Stå støtt og hold balansen. Ikke strekk deg for langt. Hvis du mister balansen under arbeidet, kan det føre til personskade.
• Hold alle kroppsdeler unna lyddemperen og kutteutstyret når motoren er i gang.
  ○ Hold kutteutstyret under knehøyde.
  O Utvis forsiktighet når du arbeider i områder der elektriske kabler eller gassrør er til stede.
• Ikke bruk kutteutstyret til noe annet enn å fjerne gress eller busker. Unngå operasjoner der kutteutstyret kan komme i kontakt med vann, som dammer, eller grave seg ned i skitt. Hvis dette ikke gjøres, kan det føre til personskade eller skade på enheten.
  ○ Unngå forlenget bruk ved lave hastighetsområder der vibrasjonen er høy. Hvis dette gjøres, kan det føre til motorskade.
  ○ Når du flytter deg til et nytt arbeidsområde, eller inspiserer, justerer eller bytter enhetens kutteutstyr, tilbehør osv., må du sørge for å slå av maskinen og forsikre deg om at alt kutteutstyr har stanset.
  ○ Sett aldri fra deg motorsagen på bakken mens den går.
  ○ Berør aldri kutteutstyret mens det roterer.
  ○ Forviss deg alltid om at motoren er slått av og at alt kutteutstyr har stoppet helt før du fjerner gress, buskas o.l. fra kutteutstyret.
  ○ Ha alltid med deg förstehjelpsutstyr när du skal bruke noen form for motordrevet utstyr.
• Slå av motoren og sørg for at kutteutstyret har stanset helt før du fjerner enheten fra kroppen din eller før du går fra enheten uten tilsyn.
  Hvis du ved et uhell slår eller mister enheten, må du inspisere den umiddelbart før å forsikre deg om at det ikke er noen skader, sprekker eller deformasjoner.
  Hvis verktøyet fungerer dårlig og lager merkelige lyder eller vibrasjoner, må du slå av motoren umiddelbart og be din forhandler om å inspisere og reparere det.

Fortsatt bruk under disse forholdene kan føre til personskade eller skade på verktøyet.

○ Bruk i samsvar med lokale lover og forskrifter.

ADVARSEL

FARE FOR TILBAKESLAG (Fig. 3)

Når du bruker metallkutteutstyr som kniver, kan kontakt med hindringer som trær eller andre harde overfl ater med fronten eller høyre del av det roterende verktøyet tvinge enheten til å få tak i en hindring og føre til en tilbakeslagsreaksjon mot høyre side av operatøren.

Tilbakeslag kan oppstå när kutteutstyret kommer i kontakt med trestubber eller steiner som er gjemt bak ugress. Du må alltid kontrollere at det ikke er noen hindringer skjult av ugress för du starter arbeidet.

For å minimere faren for tilbakeslag når de oppstår, må du alltid plassere enheten til høyre for kroppen din under bruk. Når operatøren er riktig plassert når kutteutstyret roterer, vil dette redusere faren for enhetens direkte kontakt med kroppen.

Vedlikeholdssikkerhet

○ Vedlikehold enheten/maskinen i henhold til de anbefalte fremgangsmåtene.
○ Koble fra tennpluggen før du begynner vedlikeholdsarbeidet, unntatt når du justerer forgasseren.
- Ikke la andre personer stå i nærheten när du justerer forgasseren.
○ Bruk kun originale HiKOKI reservedeler som er anbefalt av produsenten.

FORSIKTIG

Ikke demonter rekylstarteren. Det er mulighet for personskader med rekylfjæren.

ADVARSEL

Feil vedlikehold kan føre til alvorlig maskin- eller personskade.

Transport og oppbevaring

○ Bær motorsagen med motoren slått av og lyddemperen vendt bort fra kroppen.
○ La motoren kjøles ned, tøm drivstoff tanken og sikre enheten/maskinen før du oppbevarer eller transportere den. Hvis dette ikke gjøres, kan det føre til brann eller ulykker.
○ Tøm drivstofftanken før du lagrer enheten/maskinen. Vi anbefaler at du tømmer drivstoff tanken hver gang du har brukt buskrydderen. Hvis det finnes drivstoff i tanken, må buskrydderen oppbevares slik at drivstoff et ikke lekker ut.
○ Oppbevar enheten/maskinen utilgjengelig for barn.
○ Rengjør og vedlikehold enheten nøye, og lagre den på et tørt sted.
○ Pass på at motoren er slått av under transport eller lagring.
○ Når du transporterer eller lagrer, må du enten fjerne kutteutstyret eller plassere knivdekslet over kniven.
- Du må sikre maskinen under transport for å forhindre tap av drivstoff, skade eller personskade.
Hvis en varselsetikett ikke kan leses, skaller av eller blir utydelig, må du bytte den med en ny. For å kjøpe nye etiketter vennligst ta kontakt med autoriserte HiKOKI servicesentre.

Vær forsiktig og bruk sunn fornuft hvis det oppstår situasjoner som ikke er beskrevet i denne brukerveiledningen. Ta kontakt med autoriserte HiKOKI servicesentre dersom du trenger hjelp.

SPESIFIKASJONER

SPESIFIKASJONENE for denne maskinen er listet opp i tabellen på side 261.

MERK

Alle data kan endres uten varsel.

MONTERING

Montere håndtaket

Fest håndtaket til drivakselrøret.

Juster plasseringen til den mest komfortable stillingen før bruk.

Fjern håndtaksfestet (9) fra monteringen.

Plasser håndtakene og fest håndtaksfestet lett med fire skruer. Juster til ønsket stilling. Sett deretter håndtaket godt fast med skruene.

Fest beskyttelsesrøret til drivakselrøret eller håndtaket ved bruk av ledningsklemmer (10) for å sørge for at det ikke er noe slakk. (Fig. 6)

Montering av sele

ADVARSEL

Hvis produktet inkluderer en sele, må du alltid sørge for å bruke den.

Fest selekroken (11) til opphenget (12) på drivakselrøret. (Fig. 7)

Juster lengden på selen for enkel bruk av verktøyet.

MERK

Det kan hende at du trenger å justere posisjonen til opphenget (12) for å balansere enheten. For å gjøre dette må du løsne bolten (13) og justere opphengets posisjon (12). Etter nødvendig justering må du sørge for at du strammer bolten godt (13). (Fig. 7)

Montere kutteutstyrsbeskyttelsen

ADVARSEL

Hvis en feil eller defekt beskytter monteres, kan dette forårsake alvorlig personskade.

FORSIKTIG

Enkelte kutteutstyrbeskyttere er utstyrt med skarpe kantbegrensere. Vær forsiktig når du håndterer den.

MERK

○ Når du bruker et trimmerhode med en todelt kutteutstyrbeskytter, fest forlengelsesstykket til kutteutstyrbeskytteren, og stram deretter bolten (14). (Fig. 8)
○ Vernedekslet kan allerede være montert på girkassen på enkelte modeller.

Tilpass skjærefestevernet med vernebraketten (15) og fest den til drivakselrøret med bolten og verneholderen (16) (hvis den er montert). (Fig. 9)

ADVARSEL

Fjern forlengelsesstykket når du bruker kniver av metall eller plast. Hvis dette ikke gjøres, kan det føre til personskade eller skade på kutteutstyrbeskytteren.

MERK

For å fjerne forlengelsesstykket, se illustrasjonen. Ha på deg hansker, da forlengelsestykket har en skarp kantbegrenser. Løsne bolten (14). Trykk deretter inn de tre firkantede tappene på vernet, én etter én. (Fig. 10)

Montere kutteutstyret

ADVARSEL

○ Monter kutteutstyret korrekt og fest det som angitt i bruksanvisningen.
Hvis det ikke er festet korrekt og sikkert, kan det falle av og forårsake alvorlige og/eller fatale personskader.
O Ikke monter eller fjern kutteutstyr mens motoren går.
○ Du må alltid bruke originalt HiKOKI kutteutstyr og metallmonteringer.

Installasjon av semi-automatisk kuttehode

(hvis maskinen er utstyrt med dette)

1. Funksjon

Mater automatisk mer nylontrimtråd när den går på lavt turtall (ikke mer enn 6000 min ^-1 ).

Spesifi kasjoner

Kodenr.	Type festeskrue	Rotasjonsretning	Størrelse på festeskrue
6600570	Innvendig skrue	Mot urviseren	M10xP1,25-LH

Anvendelig nylonsnor

Snordiameter: Φ 2,4 mm Lengde: 5 m

1. Forholdsregler

○ Kassen må festes sikkert til dekselet.
○ Kontroller dekselet (17), kassen (18) og andre komponenter for brudd eller andre skader. (Fig. 11)
O Kontroller om det er slitasje på kasse og bunn.

○ Kuttehodet må monteres sikkert til enhetens girkasse.

Hvis kuttehodet ikke mater trimtråd riktig, skal man kontrollere at nylontråden og alle komponenter er riktig montert. Ta kontakt med autoriserte HiKOKI servicesentre dersom du trenger hjelp.

Norsk

ADVARSEL

For HiKOKI Brain-hoder bruk kun en fl eksibel, metallfri trimmetråd som anbefales av produsenten. Bruk aldri ståltråd. De kan knekke av og bli farlige prosjektiler.

3. Installasjon (Fig. 12)

Sett inn sekskantnøkkelen (20) i hullet på girkassen og rillen på knivholderen (A) (21) for å låse akselen. Monter kuttehodet på girkassen på gresstrimeren/ buskrydderen. Monteringsmutteren er venstregjenget. Vri med urviseren for å løsne/mot urviseren for å feste.

MERK

Da knivholderdekselet ikke brukes her, skal det oppbevares for neste gangs bruk av metallkniv, hvis den er utstyrt med dette.

4. Justere trådlengden

Sett motorhastigheten så lavt som mulig og bank hodet mot bakken. Nylontråden blir dratt ut cirka 3 cm for hvert bank mot bakken. (Fig. 13) Du kan også forlenge nylontråden med hendene, men da må motoren være helt stoppet. (Fig. 14) Juster nylontråden til riktig lengde på 11 – 14 cm før hver operasjon.

Montere kniven (Fig. 15)

(Hvis enheten er utstyrt med dette)

Sett inn sekskantnøkkelen (20) i hullet på girkassen og rillen på knivholderen (A) (21) for å låse akselen.

Monter i følgende rekkefølge: Knivholder (A) (21), kniv (22), knivholder (B) (23), mutterdeksel (24).

Stram festemutteren med kombipipenøkkelen med et tiltrekkingsmoment på 14 ± 2 N·m. Vær oppmerksom på at festemutteren (25) for kniven er venstregjenget (vri den med klokken for å løsne / mot klokken for å stramme).

MERK

○ Når du monterer knivholderen (B) (23), pass på at den skålformede siden peker oppover.
○ Når du monterer eller fjerner en kniv, må du passe på å ha på deg hansker og plassere knivdekslet over kniven.

FORSIKTIG

Kontroller et mutterdeksel (24) for slitasje eller sprekker før bruk. Hvis det er skadd eller slitt, må det skiftes ut, da dette er en slitasjedel.

ADVARSEL

○ Når du monterer kniven, pass på at den er fri for sprekker og skader, samt at kuttekantene er vendt riktige veien.
Fjern all overlategrus fra knivinstallasjonsmonteringene (knivholder (A) (21), knivholder (B) (23), mutterdeksel (24), mutter (25)). Hvis dette ikke gjøres, kan det føre til at mutre løsner.
○ Fremspringet av knivholderen (A) (21) kan bli feiljustert i forhold til kniven (22) mens mutteren strammes (25). Før bruk må du kontrollere at kniven er riktig montert. (Fig. 16)
○ Drei kniven for hånd og sørg for at det ikke er noen gynging eller unormal støy. Gynging kan forårsake unormale vibrasjoner eller føre til at mutrene løsner.

BRUK

Motorolje

Bruk alltid den spesifi serte motoroljen (helårsolje med klassifisering SAE 10W-30). Bruk utilstrekkelig motorolje eller bruk av motoroljer andre enn de spesifiserte typene kan forårsake maskinskade på enheten.

Fylle opp motorolje

○ Plasser enheten horisontalt på en ren, flat overflate.
○ Ta av oljelokket og kontroller hvorvidt motoroljen kommer opp til munningen på oljetankens åpning. (Fig. 17)

Hvis oljenivået er lavt eller när man bruker enheten förste gang, skal man fylle tanken med motorolje til munningen av oljetankens åpning.
- Hvis motoroljen er påfallende skitten eller missfarget, skal oljen skiftes.
○ Skru oljelokket godt til etter påfylling.
○ Når man bruker enheten første gang, skal man skifte motorolje etter å ha kjørt motoren i ca 10 timer. Deretter skal man skifte motorolje etter hver 50 timers bruk.

FORSIKTIG

For å unngå fare for brannskader, skal man la motoren avkjøles godt før man skifter motorolje.
For å forhindre maskinskade, skal man sikre at det ikke kommer sand eller skitt i tanken ved oppfylling.

Drivstoff

ADVARSEL

○ Sørg for god ventilasjon ved fylling og håndtering av drivstoff.
- Drivstoff er svært brannfarlig og du kan pådra deg alvorlige personskader dersom du innånder drivstoffdamp eller søler drivstoff på huden. Vær alltid forsiktig när du håndterer drivstoff. Sørg alltid for god ventilasjon när du håndterer drivstoff innendørs.
○ Bruk alltid blyfri bensin merket med 89 oktan.
- Ikke bruk blånding av bensin og motorolje da dette kan føre til startfeil eller reduksjon av eff ekten.

Fylle på drivstoff

ADVARSEL

Slå alltid av motoren og la den avkjøles i noen få minutter før du fyller på mer drivstoff.
Ikke røyk eller ta med ild eller gnister i nærheten av drivstoffstedet.
○ Äpne lokket på drivstofftanken forsiktig när du fyller på drivstoff, slik at et eventuelt overtrykk kan slippe ut.
○ Skru drivstofftanklokket godt til etter påfylling av drivstoff.
Flytt alltid enheten minst 3 meter fra stedet hvor du fylte drivstoff før du starter motoren.
○ Hvis du söler drivstoff på tøyet ditt, må du vaske det bort med såpe umiddelbart.
○ Kontroller for drivstofflekkasje etter hver påfylling av drivstoff.
☐ Før du fyller på drivstoff, for å fjerne statisk elektrisitet fra hoveddelen, drivstoffbeholderen og operatøren, må du ta på bakken som er noe fuktig.

Før du fyller på drivstoff, må du rengjøre området rund tanklokket nøye for å forhindre at smuss faller ned i tanken.

Starte

ADVARSEL

○ Før du starter verktøyet, sikre at skjæreutstyret ikke berører objekter eller bakken. Hvis ikke kan skjæreutstyret uventet rotere og forårsake skade.
○ Kontroller at skjæreutstyret ikke roterer når motoren går på tomgang. Hvis det roterer, juster tomgangsturtallet i henhold til instruksjonene i "Justere tomgangshastighet" i avsnittet "VEDLIKEHOLD". Hvis skjæreutstyret fortsatt roterer etter denne justeringen, stans motoren umiddelbart og slutt å bruke den. Ta deretter verktøyet med til nærmeste autoriserte HiKOKI serviceverksted.

1. Sett tenningsbryteren (26) til posisjon ON (PÅ). (Fig. 18)
2. Trykk på primeren (27) gjentatte ganger, slik at drivstoffet sendes gjennom returledningen (28). (Fig. 19)
3. Sett chokehendelen (29) i START-posisjon (lukket) (A). (Fig. 20)
4. Trekk raskt i startsnoren mens du holder et fast grep i håndtaket, slik at det ikke slår tilbake. (Fig. 21)
5. Når du hører motoren er i ferd med å starte, flytter du chokehendelen til posisjon RUN (åpen) (B). (Fig. 20)
6. Trekk raskt i startsnoren på nytt. (Fig. 21)

MERK

Hvis motoren ikke starter, gjenta punktene 2 til 5 på nytt.

• Du må alltid bruke selen og ha på deg passende antrekk og beskyttelsesutstyr när du betjener enheten. (Fig. 22)
  ○ Hold andre inkludert barn, dyr, tilskuere og medhjelpere utenfor faresonen på 15 meter. Stopp motoren øyeblikkelig hvis noen nærmer seg. (Fig. 23)
  Hvis gress eller planter vikles rundt kutteutstyret, slå av motoren og fjern det fra utstyret. Fortsatt bruk med gress eller planter viklet rundt utstyret, kan føre til skader som tidlig slitasje på kløtsjen.

FORSIKTIG

Bruk og forsiktighetspunkter vil variere, avhengig av type kutteutstyr. For sikker bruk må du sørge for at du følger instruksjonene og retningslinjene som følger med hver type.

MERK

(1) Bruke et semi-automatisk kuttehode
○ Sett motoren i høy hastighet när du bruker dette utstyret.
○ Klipp gress fra venstre mot høyre. Det avkuttede gresset blir kastet vekk fra kroppen og minimerer overførselen til klærne dine. (Fig. 25)
○ Med nylontråd bruker du rundt 2 cm av enden av tråden til å klippe gress. Hvis du bruker hele ledningen, vil det redusere rotasjonshastigheten og gjøre klippingen vanskelig.

MERK

Mater automatisk mer nylontrimtråd när den går på lavt turtall (ikke mer enn 6000 min-1).

ADVARSEL

○ Dette produktet er utstyrt med en kantbegrenser som automatisk vil kutte overdreven ledning. Når du betjener enheten, må du ikke fjerne beskytteren eller kantbegrenseren.
Ettersom motstanden er større for nylonledninger enn kniver, kan feilhåndtering øke motorlasten og føre til skade.
- Ikke bruk med motoren stilt inn på lave hastigheter. Hvis motorens hastighet er lav, kan gress vikle seg rundt utstyret og føre til at kløtsjen kan glippe, noe som kan føre til slitasje på kløtsjen.
○ Med kuttere i nylonledning må du alltid bruke mer enn 15 cm ledning. Hvis lengden på ledningen er for kort, vil rotasjonshastigheten øke og forårsake skade på nylonledningskniven.

(2) Bruke en kniv

• Juster motorens hastighet i henhold til gressets motstand. Bruk lave hastigheter for mykt gress. Bruk høye hastigheter for kraftige klumper med gress.
  ○ Klipp gresset fra høyre mot venstre og bruk den venstre siden av kniven for å klippe. (Fig. 26)
  ○ Vipp kniven svakt til venstre mens du klipper for å stable det klipte gresset til venstre og gjøre oppsamlingen enkel.

MERK

Overdreven økning av rotasjonshastigheten kan forårsake økt slitasje på kniven, vibrasjon og støy. Det vil også føre til økt drivstoff orbruk.

ADVARSEL

○ Knivblokkering kan oppstå när den roterende kniven kommer i kontakt med en fast gjenstand i det kritiske området.
Dette kan igjen forårsake et kraftig slag i hele enheten slik at brukeren kan få et kraftig slag. Denne reaksjonen kalles knivstøt. Som en følge av dette kan brukeren miste kontrollen over enheten, som igjen kan forårsake alvorlige eller fatale personskader. Knivstøt kan forekomme oftere på steder med tett gress eller kratt hvor du har dårlig sikt.
Hvis kutteutstyret kommer i kontakt med steiner eller andre gjenstander, slå av motoren og kontroller at utstyret og andre relaterte deler ikke er skadet.

Stanse (Fig. 27)

Hvis kutteutstyret fortsatt er i bevegelse, kan det forårsake alvorlige personskader selv etter at motoren er slått av eller gasspaken er sluppet opp. Når enheten er slått av, kontroller at kutteutstyret har stoppet helt før du setter ned enheten.

VEDLIKEHOLD

VEDLIKEHOLD, UTSKIFTNING AV DELER OG REPARASJON AV UTSTYR OG SYSTEMER FOR AVGASSKONTROLL KAN UTFÖRES AV ETHVERT MOTORREPARASJONSVERKSTED ELLER AV EN ENKELTPERSON.

Justere forgasseren (Fig. 28)

Forgasseren er en presisjonsdel som blander luft og drivstoff, og som er utformet for å sikre høy ytelse fra motoren. Før verktøyet sendes fra fabrikken, er forgasseren justert under en testkjøring. Bare foreta justeringer dersom det er nødvendig på grunn av miljøforhold (klimaet eller atmosfærisk trykk), drivstofftype, motoroljetype og så videre.

ADVARSEL

○ Siden forgasseren er produsert med en høy grad av presisjon, må den ikke demonteres.
○ For dette produktet, er tomgangshastigheten (T) den eneste innstillingen på forgasseren som kan justeres.
○ Start aldri motoren uten at et komplett clutchdeksel og rør er montert! Hvis ikke kan clutchen løsne og forårsake personskade.

T= skrue for tomgangshastighet.

Justere tomgangshastigheten (T)

ADVARSEL

○ Når motoren er stanset, ikke vri for mye på justeringsskruen (T) for tomgangshastighet med urviseren. Hvis ikke kan skjæreutstyret uventet rotere når motoren starter, og forårsake skade.
○ Ikke juster tomgangsskruen (T) for andre formål enn å justere tomgangshastigheten.

Kjør motoren mens du justerer tomgangen.

(1) Hvis motoren stopper under tomgang

Start motoren, og sakte skru tomgangsskruen (T) med klokken til den er i en posisjon hvor motoren roterer jevnt. Når dette skjer må du kontrollere at skjæreutstyret ikke roterer.

Norsk

(2) Hvis skjæreutstyret roterer på tomgang

Skru sakte på tomgangsskruen (T) i retning mot klokken til den er i en posisjon der skjæreutstyret ikke roterer. Når dette skjer må du kontrollere at motoren går jevnt.

ADVARSEL

Hvis skjæreutstyret fortsatt roterer etter at justeringsskruen (T) for tomgangshastigheten, må du umiddelbart stanse motoren og slutte å bruke den, og deretter ta kontakt med nærmeste autoriserte HiKOKI serviceverksted.

Skifte motorolje

Skitten motorolje vil redusere levetiden på motoren betraktelig. Kontroller og skift olje regelmessig

FORSIKTIG

For å unngå fare for brannskader, skal man la motoren avkjøles godt før man skifter motorolje.
For å forhindre maskinskade, skal man sikre at det ikke kommer sand eller skitt i tanken ved oppfylling.

Når man skifter olje: Når man bruker enheten for første gang, etter ca 10 timers drift eller etter 1 måned, hvilket som oppstår først, og deretter etter hver 50. timers drift eller hver 6. måned, hvilket som oppstår først.

Spesifisert motorolje: Helårsolje med klassifisering SAE 10W-30

Motoroljekapasitet: 80 ml

1. Slå av tenningsbryteren.
2. Kontroller at drivstoffl okket er godt festet.
3. Ta av oljelokket, vipp enheten slik at åpningen på oljetanken er på undersiden og tøm motoroljen i en beholder. (Fig. 29)
4. Når all motoroljen er tömt ut, skal man plassere enheten horisontalt på en ren, flat overflate.
5. Fyll oljetanken med motorolje opp til munningen av oljetankens åpning. (Fig. 17)
6. Skru oljelokket godt til med hånden.

MERK

• Ikke deponer spillolje sammen med husholdningsavfallet eller i bakken.
  Deponer olje i henhold til de spesifiserte metodene for ditt område.
  Hvis du ikke er sikker, kontakt forhandleren der oljen ble kjøpt.
  ○ Fyll oljetanken med spesifisert mengde motorolje.
  For mye eller for lite motorolje kan føre til havari.
  ○ Motorolje forringes naturlig selv om den er ubrukt.
  Skifte motorolje regelmessig.

Luftfilter (Fig. 30)

Luftfi Iteret (30) må renses for støv og smuss for å unngå:

O Funksjonsfeil for forgasseren.

○ Startproblemer.

○ Redusert motoreffekt.

O Unødvendig slitasje på motordeler.

○ Unormalt drivstofforbruk.

Rens luftfilteret daglig, eller oftere dersom du arbeider i svært støvfylte omgivelser.

Rense luftfilteret

Fjern dekslet på luftfilteret og ta ut filteret (28). Skyll både dekslet og filteret i bensin. Kontroller at filteret er tørt før du setter det tilbake på plass. Et luftfilter som har vært brukt over lengre tid vil ikke kunne renses helt. Luftfilteret må derfor skiftes ut med et nytt med jevne mellomrom. Et skadd luftfi Iter må alltid erstattes.

Drivstofffilter (Fig. 31)

Fjern drivstofffilteret (31) fra drivstofftanken, og erstatt det hvis det er skittent.

MERK

Et blokkert drivstofffilter (31) kan hindre tilførselen av drivstoff og forårsake rotasjonsfeil i motoren.

Tennplugg (Fig. 32)

Tennpluggens forfatning vil påvirkes av:

○ Feil innstilling av forgasseren.
O Et skittent luftfi Iter.
○ Tøffe bruksforhold (slik som kaldt vær).
○ For mye motorolje

Disse faktorene vil tette til elektrodene på tennpluggen, som kan forårsake funksjonsfeil og startproblemer. Hvis motoreffekten er lav, maskinen er vanskelig å starte eller tomgangshastigheten er svak, skal tennpluggen alltid kontrolleres først.

Hvis tennpluggen er skitten, rengjør den og kontroller avstanden mellom elektrodene. Juster på nytt om nødvendig. Den riktige avstanden er 0,6 mm. Tennpluggen bør skiftes ut etter ca. 100 driftstimer, eller tidligere dersom elektrodene er svært slitte.

MERK

På enkelte steder er det påbudt med en motstandstennplugg for å undertrykke tenningssignaler. Hvis gressklipperen opprinnelig var utstyrt med en motstandstennplugg, må den erstattes med samme type tennplugg.

Girkasse (Fig. 33)

Kontroller smørenivået for girkassen eller vinkelgiret ca. hver 50. driftstime ved å fjerne lokket på smørepåfyllingspluggen på siden av girkassen.

Hvis du ikke kan se smøremiddel på kanten av giret, fyll girkassen med litiumbasert smøremiddel av høy kvalitet opp til 3/4 full. Ikke fyll overføringen fullstendig.

FORSIKTIG

○ Sørg for at du fjerner all skitt eller grus när du fester pluggen i sin opprinnelige posisjon.
○ Før du forsøker inspeksjon eller vedlikehold av girkassen, må du sørge for at kassen har kjølt seg ned.

Semi-automatisk kuttehode

Skifte ut nylonontråd

1. Ta av kassen (18) ved å trykke läseklaffen med tomlene som vist i Fig. 34.
2. Etter at kassen er tatt av, ta ut spolen og kasser den gjenværende tråden.
3. Vikle den nye nylonträden ujevnt (ca. 10 cm) i to som vist på bildet.
   Hekt den U-formede enden av nylontråden i sporet (32) på den midtre delen av spolen. Vikle begge halvdelene på spolen i samme retning, ved å holde hver halvdel av tråden på sin egen side av delingen. (Fig. 35)
4. Trykk hver tråd i stopphullene (33), og la de være igjen løse ender som er cirka 10 cm lange. (Fig. 36)
5. Sett inn begge de løse endene på tråden gjennom snorføreren (34) når man setter spolen i kassen. (Fig. 37)

MERK

Når man setter en spole i kassen, skal man prøve å stille opp stopperhullene (33) med trådføreren (34) for enklere trådfrigjøring senere.

1. Sett dekselet over kassen slik at lokkets låseklaffer (35) på dekselet møter de lange hullene (36) på kassen. Trykk deretter kassen sikkert til den klikker på plass. (Fig. 38)
2. Innledende lengde på trimtråden skal være cirka 11 - 14 cm og skal være like lang på begge sidene. (Fig. 39)

Kniv (Fig. 40)

ADVARSEL

○ Bruk en skarp kniv. En sløv kniv har lettere for å sette seg fast og gi slag.
Erstatt festemutteren hvis den er skadet eller vanskelig å stramme.
○ Når kniven skal erstattes, kjøp en kniv som anbefales av HiKOKI med et 25,4 mm festehull.
○ Kniver med 3 tenner (37) kan brukes på begge sider.
○ Bruk en riktig kniv for arbeidet som skal utføres.
○ Bruk riktig verktøy når du skifter ut kniven.
○ Hvis kuttekantene er sløve, kan du slipe eller file kniven slik som vist i illustrasjonen. Feil sliping kan føre til store vibrasjoner.
○ Kast en kniv som er bøyd, skjev, sprukket, brekt eller skadd på noen som helst måte.

MERK

Når en kniv slipes, er det viktig å opprettholde den opprinnelige formradiusen nederst ved tennene for å unngå sprekkdannelse.

Ved langtidslagring

Tøm ut alt drivstoff fra drivstofftanken og tøm ut all motorolje. Start motoren og la den gå til den stopper av seg selv.

Reparer eventuelle skader som har oppstått under bruk. Rengjør motorsagen med en ren klut eller ved bruk av en trykkluftslange. Hell noen dråper med motorolje inn i sylinderen gjennom tennplugghullet og roter motoren flere ganger for å distribuere olje.

Dekk til motorsagen og oppbevar den på et tørt sted.

Vedlikeholdsplan

Nedenfor vil du fi nne noen generelle vedlikeholdsinstruksjoner. For mer informasjon, vennligst ta kontakt med HiKOKI-autoriserte servicesentre.

Daglig vedlikehold

○ Rengjør enheten utvendig.

○ Kontroller at kutteutstyret er riktig sentrert, skarpt og uten sprekker. Et kutteutstyr som ikke er riktig sentrert, kan forårsake kraftige vibrasjoner som kan skade enheten.

○ Kontroller at mutteren på kutteutstyret er tilstrekkelig strammet.

○ Kontroller at knivdekslet er uskadd og at det kan monteres forsvarlig.

○ Kontroller at mutre og skruer er tilstrekkelig strammet.

○ Kontroller volum og tilstand på motoroljen.

○ Kontroller at enheten er uskadd og fri for defekter.

Ukentlig vedlikehold

○ Kontroller startanordningen, spesielt snoren og returfjæren.
○ Rengjør tennpluggen utvendig.
○ Ta ut tennpluggen og kontroller avstanden mellom elektrodene. Juster avstanden til 0,6 mm eller bytt tennpluggen.
○ Kontroller at vinkelgiret er 3/4 fylt med smøremiddel.
○ Rens luftfi Iteret.

Månedlig vedlikehold

○ Skyll drivstoff tanken med bensin.

○ Rengjør forgasseren utvendig samt området rundt den.

O Rengjør viften og området rundt den.

VELGE TILBEH∅R

Anbefalt tilbehør for hver modell presenteres i tabellen nedenfor.

For kjøp vennligst ta kontakt med autoriserte HiKOKI servicesentre.

Kontroller nøye ettersom tilbehøret som ikke er merket med "●" ikke kan festes.

Liste over anbefalt tilbehør

Type Navn		Spesifi kasjon L∅KKEHÅNDTAK			SYKKELHÅNDTAK
		Diameter	Matingsystemadapter eller antall tenner (kniv)	Knivtykkelse (mm) eller Trimmertråd-diameter (mm)	CG25EUAP (L)	CG25EUAP
ALUMINIUMHODER	NYLONHODE CH-100 (MED NYLONTRÅD)	4" Forhåndskuttet tråd 2,2 – 3,0			●	●
	NYLONHODE CH-100				●	●
	NYLONHODE CH-300 (MED KNIVHOLDERDEKSEL)	5" Manuell trådmating 2,2 – 2,7
	NYLONHODE CH-300
AUTOMATISKE NYLONHODER	NYLONHODE TH-97M	5"	LM10 x 1,25 Mutter	2,4 – 2,7
	NYLONHODE TH-97U2	5"	LM10 x 1,25 Mutter LM8 x 1,25 Mutter	2,4 – 2,7
TRYKK & GÅ-NYLONHODER	NYLONHODE	4"	LM10 x 1,25 Mutter 2,4		●	●
	NYLONHODE BF-5	5"	LM10 x 1,25 Mutter LM8 x 1,25 Mutter	2,2 – 3,0 ●	●
	NYLONHODE (G138-501)	4"	LM10 x 1,25 Mutter	2,0 – 2,8 ●	●
	NYLONHODE (S128-500)	5" L	M10 x 1,25 Mutter	2,0 – 3,0
KNIVER	KNIV B3/10/1,8	10"	3	1,8	●	●
	KNIV B3/10/2,01	10" 3	2,0 ●	●
	KNIV B3/12/3,0	12" 3	3,0
	KNIV B4/9/1,6	9" 4	1,6 ●	●
	KNIV B4/10/1,6	10" 4	1,6 ●	●

FEILS∅KING

Bruk inspeksjonene i tabellen nedenfor hvis verktøyet ikke fungerer normalt. Hvis dette ikke løser problemet, ta kontakt med din forhandler eller det autoriserte HiKOKI servicesenteret.

Tilstand Årsak Løsning
Motoren starter ikke	Drivstoff system	Drivstofftanken er tom eller drivstoffnivået er lavt	Fyll drivstofftanken
		Drivstofftanken inneholder gammelt drivstoff (vond lukt)	Bytt med nytt drivstoff
		Det absorberes for mye drivstoff og tennpluggen er våt	1. Koble fra tennpluggen og la den tørke2. Trekk i starchåndtaket 5 eller 6 ganger for å fjerne overskuddsdrivstoff et3.Montertennpluggen4. Sett chokehendelen i RUN (drift) posisjon og trekk i starchåndtaket
		Drivstofffilteret er tilstoppet med skitt	Rengjør drivstofffilteret
		Drivstoffrøret er bøyd eller frakoblet	Sørg for at drivstoffet flyter jevnt
		Funksjonsfeil hos forgasseren	Ta kontakt med HiKOKI-godkjente servicesentre
	Elektrisk system	Kortsluttet stoppbryterkabel	Ta kontakt med HiKOKI-godkjente servicesentre
		Tennpluggen er skitten Bytt eller rengjør tennpluggen
		Avstanden mellom elektrodene er for stort Juster avstanden til 0,6 mm
		Dårlig forbindelse mellom høyspenningskabelen og tennpluggen	Koble til på nytt
		Funksjonsfeil hos det elektriske system	Ta kontakt med HiKOKI-godkjente servicesentre
	Annet Lydpottens	eksosrør er tilstoppet med karbon	Ta kontakt med HiKOKI-godkjente servicesentre for reparasjon
Motoren starter, men kveles med en gangMotoren har en tendens til å kveles	Drivstoff system	Drivstofftanken er tom eller drivstoffnivået er lavt	Fyll drivstofftanken
		Drivstofftanken inneholder gammelt drivstoff (vond lukt)	Bytt med nytt drivstoff
		Motorolje er ikke påfylt	Ta kontakt med HiKOKI-godkjente servicesentre
		Chokehendelen er i START-posisjon Sett chokehendelen i RUN (drift) posisjon
		Luft i drivstoff systemet	Koble til drivstoff røret eller sammenføyningen på nytt
		Funksjonsfeil hos forgasseren	Ta kontakt med HiKOKI-godkjente servicesentre
	Elektrisk system	Tenningsfeil
		Tennpluggfeil	Bytt med ny tennplugg
		Elektrisk systemfeil	Ta kontakt med HiKOKI-godkjente servicesentre
	Annet	Motoroveroppheting
		Feil tennpluggmodell	Bytt med angitt delSe "SPESIFIKASJONER"
		Skittent luftfi liter	Rengjør
		Karbontilstopping (lydpottens eksosrør)	Rengjør
		Utilstrekkelig kompresjon (stempel, stempelring, sylinder)	Ta kontakt med HiKOKI-godkjente servicesentre
Unormal vibrasjon		Kutteutstyret er ikke ordentlig montert	Se "Montering av kutteutstyr"
		Håndtak, håndtakfeste eller en annen festet del er løs	Kontroller og stram
		Kniven er bøyd eller skadet	Bytt med ny kniv
		Gress er viklet rundt girkassen	Fjern gresset

Norsk

Tilstand Årsak Løsning
Motoren går, men kutteutstyret beveger seg ikkeBevegelsen er dårlig	Gress er viklet rundt girkassen Fjern gress og skitt
Motoren stopper ikke Feil på stoppbryteren		Sett chokehendelen i START-posisjon for å stoppe motorenAvslutt bruken øyeblikkelig og ta kontakt med HiKOKI-godkjente servicesentre
Motoren stopper når gassen lukkes Tomgangshastigheten er for lav		Ta kontakt med HiKOKI-godkjenteservicesentre
Kutteutstyret fortsetter å rotere når gasspjeldet er lukket	Tomgangshastigheten er for høyGasskabelen er for stram	Ta kontakt med HiKOKI-godkjenteservicesentre

SYMBOLIEN MERKITYKSET
