Mærke	HiKOKI
Model	CG25EUAP
Produkttype	Plæneklipper (multifunktionsrydningssav)
Motortype	4-takts, enkeltcylinder
Slagvolumen	25 cm³
Brændstof	Blyfri benzin, oktantal 89
Brændstoftankkapacitet	Cirka 0,5 L
Motorolie	SAE 10W-30, kapacitet 80 ml
Start	Manuel starter
Skæresystem	Halvautomatisk hoved (nylontråd Ø 2,4 mm) eller metalklinge med 3 eller 4 tænder
Skærediameter (tråd)	Op til 14 cm (justerbar 11-14 cm)
Maks. omdrejningshastighed	6000 min⁻¹ (trådhoved)
Lydtryksniveau (LpA)	Se brugsanvisning (ikke angivet i uddraget)
Garanteret lydeffektniveau (LwA)	Se brugsanvisning
Vægt (tør)	Cirka 5,5 kg
Sikkerhed	Seletøj, skærebeskyttelse, nødstop, trådbegrænser
Almindelig vedligeholdelse	Rengøring af luftfilter, olieskift (hver 50. time), udskiftning af tændrør, smøring af gearkasse
Reservedele	Luftfilter, tændrør, skærehoved, klinger, nylontråd, fedt
Medfølgende tilbehør	Seletøj, beskyttelse, kombinationsnøgle, unbrakonøgle, oliebeholder, briller (afhængigt af model)
Reparationsmuligheder	Kontakt et autoriseret HiKOKI-servicecenter

Ofte stillede spørgsmål - CG25EUAP HiKOKI

Hvilken type brændstof skal jeg bruge til HiKOKI CG25EUAP plæneklipperen?

Brug blyfri benzin med oktantal 89. Bland ikke olie i brændstoffet, da motoren er 4-takts. Fyld altid tanken udendørs, væk fra åben ild eller gnister.

Hvordan starter jeg motoren kold?

1. Sæt kontakten på ON. 2. Tryk på primerpumpen flere gange, indtil brændstoffet cirkulerer. 3. Sæt choker i lukket position (start). 4. Træk kraftigt i starterreb. 5. Ved de første hop, åbner du chokeren. 6. Træk igen for at starte. Lad den varme op i 2-3 minutter.

Hvordan justerer jeg længden af nylontråden i det halvautomatiske hoved?

Med motoren på lavt omdrejningstal, bank skærehovedet mod jorden: tråden forlænges ca. 3 cm pr. slag. Den ideelle længde er 11-14 cm på hver side. Du kan også forlænge tråden manuelt efter at have stoppet motoren.

Hvilken motorolie skal jeg bruge, og hvordan tapper jeg den af?

Brug SAE 10W-30 olie. Kapaciteten er 80 ml. For at tappe af, lad motoren køle af, fjern oliepåfyldningsdækslet, vip apparatet for at dræne brugt olie i en beholder, og fyld derefter op til randen. Tøm efter 10 timer (første gang) og derefter hver 50. time.

Hvordan installerer jeg metalklingen?

Bloker akslen med unbrakonøglen. Monter i rækkefølge: skærebeslag A, klinge, skærebeslag B, fastgørelsesmøtrik (venstregænget, spænd mod uret). Spænd til 14 ± 2 N·m. Kontroller, at klingen ikke vipper, og at skæret vender den rigtige vej.

Hvad gør jeg, hvis skæreværktøjet drejer i tomgang?

Det er farligt. Drej langsomt tomgangsjusteringsskruen (T) mod uret, indtil værktøjet stopper. Hvis problemet fortsætter, stop straks motoren og kontakt et autoriseret HiKOKI-servicecenter.

Hvordan rengør jeg luftfilteret?

Afmonter filterdækslet og tag filteret ud. Vask det med benzin, lad det tørre helt, før det sættes på igen. Udskift det, hvis det er beskadiget eller meget snavset. Rengør det dagligt eller oftere i støvede omgivelser.

Hvad er de vigtigste sikkerhedsinstruktioner?

Bær altid briller, hjelm og høreværn. Hold en sikkerhedsafstand på 15 m omkring dig. Brug seletøjet. Rør ikke ved skæreværktøjet, når det kører. Fyld aldrig tanken, mens motoren er tændt. Vent på fuldstændig standsning, før du stiller apparatet fra dig.

Hvordan udskifter jeg nylontråden i skærehovedet?

Tryk på låsevennerne for at fjerne huset. Tag spolen ud og smid den gamle tråd væk. Fold en ny 5 m tråd på midten, sæt løkken i midterrillen, rul de to ender i samme retning og adskil dem med skilleren. Lad 10 cm være fri, før dem gennem stopperhullerne og sæt spolen tilbage i huset ved at justere hullerne med ledningsguiden. Klik låget på.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller brændstoffet (gammelt?), tændrøret (renset eller udskiftet, mellemrum 0,6 mm), luftfilteret (rent), og at chokeren er korrekt indstillet. Hvis tændrøret er overvædet, afmonter det, træk flere gange i starteren for at fjerne overskydende brændstof, og prøv igen. Hvis intet virker, kontakt et autoriseret servicecenter.

BRUGSANVISNING CG25EUAP HiKOKI

BEMÆRK: Nogle enheder er ikke udstyret med disse.

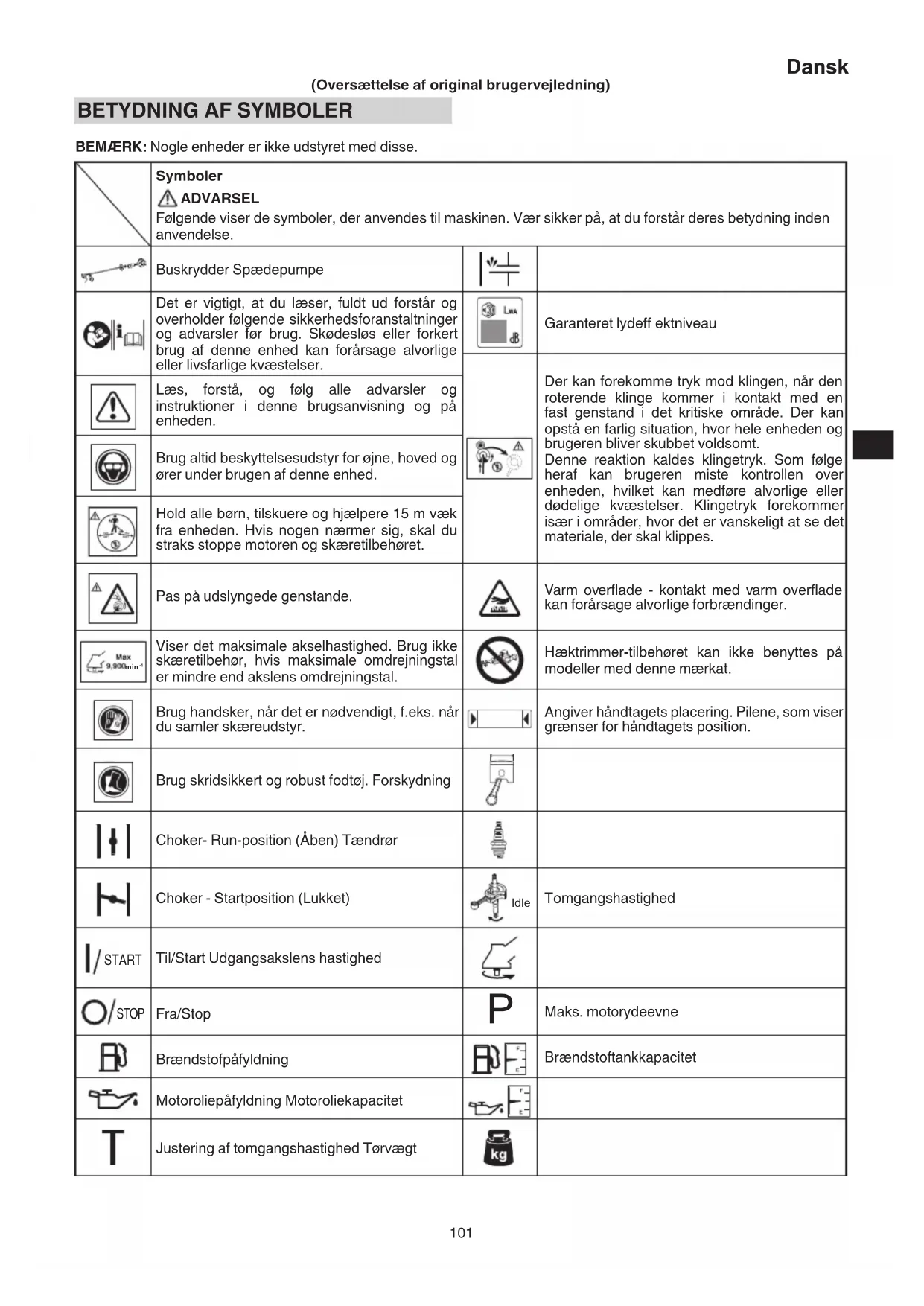

	Symboler⚠ ADVARSELFølgende viser de symboler, der anvendes til maskinen. Vær sikker på, at du forstår deres betydning inden anvendelse.
	Buskrydder Spædepumpe
	Det er vigtigt, at du læser, fuldt ud forstår og overholder følgende sikkerhedsforanstaltninger og advarsler før brug. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller livsfarlige kvæstelser.		Garanteret lydeff ektniveau
	Læs, forstå, og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden.		Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt.Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
	Brug altid beskyttelsesudstyr for øjne, hoved og ører under brugen af denne enhed.
	Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmer sig, skal du straks stoppe motoren og skæretilbehøret.
	Pas på udslyngede genstande.		Varm overflade - kontakt med varm overflade kan forårsage alvorlige forbrændinger.
	Viser det maksimale akselhastighed. Brug ikke skæretilbehør, hvis maksimale omdrejningstal er mindre end akslens omdrejningstal.		Hæktrimmer-tilbehøret kan ikke benyttes på modeller med denne mærkat.
	Brug handsker, når det er nødvendigt, f.eks. når du samler skæreudstyr.		Angiver håndtagets placering. Pilene, som viser grænser for håndtagets position.
	Brug skridsikkert og robust fodtøj. Forskydning
[022]	Choker- Run-position (Åben) Tændrør	[042]
[049]	Choker - Startposition (Lukket)	Idle	Tomgangshastighed
|T	Til/Start Udgangsakslens hastighed
[0230]	Fra/Stop	[040B]	Maks. motorydeevne
	Brændstofpåfyldning		Brændstoftankkapacitet
	Motoroliepåfyldning Motoroliekapacitet	[WECK]
[SIGNAT]	Justering af tomgangshastighed Tørvægt	[ZW1]
	Skæretilbehør	a_hv , eq(F)	Vibrationsniveau ved ISO 22867Forreste eller venstre håndtag / tilsvarende*
L_pA, eq ISO22868	Lydtryksniveau LpA svarende til ISO 22868*	a_hv , eq(R)	Vibrationsniveau ved ISO 22867Bageste eller højre håndtag / Tilsvarende*
L_WA, Ra(M) 2000/14/EC	Målt lydeff ektniveau, LwA ved 2000/14/ECKørsel	K	Usikkerhed
L_WA, Ra(G) 2000/14/EC	Garanteret lydeff ektniveau, LwA ved 2000/14/ECKørsel
Inden du bruger din maskine• Læs brugsanvisningen omhyggeligt.• Kontroller, at skæreudstyret er korrekt samlet og indstillet.• Start enheden og kontroller karburatorindstillingen. Se "VEDLIGEHOLDELSE".

BEMÆRK: Tilsvarende støjniveau / vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj / vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling:

* 1/2 tomgang, 1/2 kørsel.

Eftersom denne brugsanvisning dækker fl ere modeller, kan der være noget forskel mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed.

A: Brændstofdæksel

B: Gashåndtag

C: Starterhåndtag

D: Afskærmning til skæretilbehør

E: Skærmforlænger

F: Skæretilbehør

G: Drivakselrør

H: Håndtag

l: Bøjle

J: Tændingskontakt

K: Tændrør

L: Spædepumpe

M: Sele

N: Gashåndtagsspærre

O: Chokerhåndtag

P: Motor

Q: Gearkasse

R: Oliedæksel

S: Kombi-topnøgle

T: Brugsanvisning

U: Beskyttelsesbriller

V: Unbrakonøgle

W: Klingeafskærmning (hvis enheden er udstyret med en sådan)

X: Motordæksel

Y: Ledningsklynge (hvis enheden er udstyret med en sådan)

Z: Målebæger til motorolie

ADVARSLER OG SIKKERHEDSINSTRUKTIONER

Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller dødsfald.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

Operatørsikkerhed

O Brug høreværn (1). (Fig. 2)
○ Brug altid ansigtsskærm eller briller af sikkerhedshensyn (2). (Fig. 2)
○ Brug godkendt høreværn (3). (Fig. 2)

Længerevarende udsættelse for støj kan resultere i permanent høreskade.

Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem.

Fjern omgående sikkerhedsudstyr ved standsning af motoren.

Brug altid kraftige, langærmede skjorter (4) og lange bukser (5) non-slip støvler (6) og handsker (7). (Fig. 2)

Bær ikke löse klæder, smykker, korte bukser, sandaler eller hav bare fødder.

Vær sikker på, at håret er sat op over skulderlængde.

○ Anvend ikke dette værktøj, når du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
Betjen ikke værktøjer om natten eller under dårlige vejrforhold hvor sigtbarheden er ringe. Og brug ikke værktøjet, när det regner, eller lige efter det har regnet.

Arbejde på glat underlag kan føre til uheld, hvis du mister balancen.

○ Lad aldrig et barn eller en uerfaren person betjene maskinen.
○ Start ikke motoren hvis der er antændelige materialer, så som tørre blade, papiraff ald eller brændstof i nærheden.
○ Start eller kør aldrig motoren inde i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
○ Hold håndtagene fri for olie og brændstof.
○ Hold hænderne væk fra skærende udstyr.
○ Tag ikke fat i eller hold på enheden ved skæreudstyret.
☐ Der bør altid benyttes handsker, når der skal monteres eller afmonteres skæreudstyr. Hvis dette ikke gøres, kan det resultere i tilskadekomst.
○ Når enheden er slukket, sørg for at skæreudstyret er stoppet før enheden sættes ned.
○ Ved længere tids drift skal du regelmæssigt holde pause, så du kan undgå hånd/arm-vibrationssyndromet (HAVS) (Hvide fi ngre), der forårsages af vibration.

ADVARSEL

Benyt altid passende beskyttelsesudstyr og beklædning når værktøjet betjenes. I modsat fald kan det resultere i ulykker, såsom forbrændinger eller skader. (Fig. 2)
Rør ikke ved tændingsområdet eller højspændingen under drift. Dette kan resultere i elektrisk stød.

○ Lad ikke børn være i nærheden af værktøjet under anvendelse.
Rør ikke ved motoren, motorhjelmen eller udstødningen under eller kort efter anvendelse. Dette kan resultere i forbrændinger eller skader.
○ Antivibrationssystemer garanterer ikke, at du ikke får hånd/arm-vibrationssyndromet (Hvide fi ngre) eller karpaltunnelsyndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fi ngres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.
Hvis du anvender nogen medicinske elektriske/elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af ethvert elektrisk udstyr.

Enhed/maskinsikkerhed

○ Undersøg hele enheden/maskinen før hvert brug. Udskift beskadigede dele. Kontroller for brændstoflækager og sørg for, at alle fastgørelser er på plads og spændt sikkert.
○ Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen. Defekte dele kan øge risikoen for uheld og kan medføre en tilskadekomst.
Sørg for, at skæretilbehørets afskærmning og sele er korrekt monteret. Kør ikke enheden, hvis skæretilbehørets afskærmning og sele ikke er korrekt monteret.
○ Hold andre væk, når du justerer karburatoren.
Brug kun tilbehør, som er anbefalet af producenten af denne enhed/maskine.
- Inden ibrugtagning, sørg for at der ikke stadig er værktøj, såsom justeringsnøgle eller skruenøgle monteret på enheden.

ADVARSEL

○ Foretag aldrig ændringer på enheden/maskinen på nogen måde. Brug aldrig enheden/maskinen til andre opgaver, end den er beregnet til.
○ Manipulation med motoren gør denne motors EU-typegodkendelse ugyldig.
○ Uautoriserede ændringer og/eller tilbehør kan medføre alvorlig personskade eller dødsfald for operatøren eller andre.

Brændstofsikkerhed

○ Påfyld brændstof udendørs og på steder, hvor der ikke opstår gnister eller fl ammer.
○ Brug en beholder, som er godkendt til brændstof.
Gå mindst 3 m væk frå påfyldningsstedet, inden du starter motoren.
- Stop motoren før du fjerner brændstofdækslet. Tag ikke brændstofdækslet af under drift.
○ Tøm brændstoftanken, inden du sætter enheden/ maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug. Hvis der efterlades brændstof i tanken, skal du obevare enheden/maskinen, så brændstoff et ikke lækker.

ADVARSEL

Brændstof antændes, eksploderer eller indåndes nemt, så du bør derfor være særlig opmærksom, når du håndterer eller påfylder brændstof.
○ Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
○ Tør alt spildt brændstof op, inden du starter motoren.
○ Opbevar enhed/maskine og brændstof på et område, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.
○ Når enheden anvendes på tørre områder, sørg for at brandslukningsudstyr er let tilgængeligt.
Hvis du slukker for motoren for fylde mere brændstof på, sørg for at enheden er kølet ned, inden påfyldning af brændstof.

Skæresikkerhed

○ Klip ikke i andet materiale end græs og buske.
O Undersøg det område, der skal klippes, inden hver brug. Fjern genstande, der kan slynges omkring eller vikles ind.
Brug den ikke i områder, hvor der er trærødder eller sten.

○ Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, när græsset klippes efter sprøjtning med insektdræbende midler.

○ Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig.

○ Udvis forsigtighed, da motorens opstart kan være forsinket efter starchåndtaget er trukket.

○ Hold altid motoren på højre side af din krop.

○ Hold enheden/maskinen fast med begge hænder.

○ Hold ordentligt fodfæste og god balance. Pas på ikke at få overbalance.

At få overbalance under arbejdet, kan føre til tilskadekomst.

○ Hold alle dele af kroppen væk fra lydpotten og skæretilbehøret, när motoren kører.

○ Hold skæretilbehøret under knæhøjde.

○ Udvis venligst forsigtighed, när der arbejdes i områder hvor der er elektriske ledninger eller gasrør.

Brug ikke skæretilbehøret til andet end at klippe græs eller rydde buskads. Undgå kørsler, hvor skæretilbehøret risikerer at røre vand, såsom vandpytter eller grave i jord. Hvis dette ikke gøres, kan det medføre tilskadekomst eller beskadigelse af enheden.

○ Undgå forlænget brug i det lave hastighedsområde, hvor vibrationen er høj. Dette kan resultere i beskadigelse af maskinen.

○ Når der skal flyttes til et andet arbejdsområde, eller eftersyn, justering eller udskiftning af enhedens skæretilbehør, udstyr, osv. skal du sørge for at slukke for maskinen og sikre dig at alle skæretilbehør, er stoppet.

O Placér aldrig maskinen på jorden, mens den kører.

O Rør aldrig ved skæretilbehøret, mens det roterer.

○ Sørg altid for at motoren er slukket og ethvert skæretilbehør er standset helt, før du renser for rester eller fjerner græs fra skæretilbehøret.

○ Hav altid et førstehjælpssæt med, när du arbejder med elektrisk udstyr.

○ Sluk for motoren og vær sikker på at skæretilbehøret er standset helt, før du lægger enheden fra dig, eller før du efterlader enheden uden opsyn.

○ Hvis du ved et uheld, rammer noget eller taber enheden, skal du øjeblikkeligt efterse den, for at sikre dig at der ikke er sket beskadigelse, revner eller buler.

- Hvis værktøjet kører dårligt eller laver mærkelige lyde eller vibrationer, skal du straks slukke motoren og bede din forhandler om at få det efterset og repareret.

Fortsat brug under disse forhold, kan føre til tilskadekomst eller beskadigelse af værktøjet.

Ved anvendelse af metalskæretilbehør, såsom klinger, kan kontakt med forhindringer, såsom træer eller andre hårde overfl ader med fronten eller den højre del af det roterende tilbehør, tvinge enheden til at sætte sig fast i en forhindring, hvilket resulterer i et tilbageslag mod højre side af operatøren.

Tilbageslag kan forekomme, når skæretilbehøret kommer i kontakt med træstubbe eller sten gemt i ukrudt. Sørg altid for at der ikke er forhindringer skjult i ukrudtet, før arbejdet påbegyndes.

For at minimere faren ved tilbageslag, når de opstår, placér altid enheden på din højre side når du arbejder med den. Når operatøren er korrekt placeret mens skæretilbehøret roterer, vil det nedsætte faren for at enheden får direkte kontakt med kroppen.

Dansk

Vedligeholdelsessikkerhed

○ Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
○ Tag tændrøret ud, inden du udfører vedligeholdelse, undtagen ved karburatorjusteringer.
○ Keep Hold andre væk, når du justerer karburatoren.
○ Anvend kun originale HiKOKI reservedele, som anbefalet af producenten.

FORSIGTIG

Skil ikke rekylstarteren ad. Der er risiko for, at du kommer til skade på rekylfjederen.

ADVARSEL

Forkert vedligeholdelse kan medføre alvorlig motorskade eller alvorlige personkvæstelser.

○ Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra din krop.
○ Lad motoren køle af, tøm brændstoftanken og sørg for at sikre enheden/maskinen, før opbevaring eller transport. Hvis dette ikke gøres, kan det resultere i brand eller ulykker.
○ Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug. Hvis der efterlades brændstof i tanken, skal du obevare enheden/maskinen, så brændstoff et ikke lækker.
○ Opbevar enheden/maskinen uden for børns rækkevidde.
○ Rengør og vedligehold enheden omhyggeligt og opbevar den et tørt sted.
○ Kontrollér, at motorkontakten er afbrudt under transport eller opbevaring.
○ Ved transport og opbevaring skal du enten fjerne skæretilbehøret eller placere klingeafskærmningen over klingen.
- Du skal sikre maskinen under transport, for at forhindre tab af brændstof, beskadigelse eller tilskadekomst.
○ Hvis advarselsmærkaten ikke kan læses, falder af eller bliver utydelig, skal den udskiftes med en ny. For at købe nye mærkater, kontakt HiKOKIs autoriserede servicecentre.
Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt HiKOKIs autoriserede servicecentre, hvis du behøver hjælp.

SPECIFIKATIONER

Denne maskines SPECIFIKATIONER er opstillet i tabellen på side 261.

BEMÆRK

Der forbeholdes retten til at ændre alle data uden varsel.

SAMLEPROCEDURER

Montering af håndtag

(1) Sløjfehändtag type (Fig. 4)
Fastgør håndtaget på drivakselrøret.
Justér håndtaget, til den mest komfortable position, før betjening.
Sørg for at fastgøre håndtaget sikkert, med de 4 bolte.

BEMÆRK

Hvis din enhed har en mærkat for håndtagsplacering (8) på drivakselrøret, skal illustrationen følges.

(2) Cykelhåndtag type (Fig. 5)

Afmonter håndtagsbeslaget (9) fra samlingen.

Placer håndtagene og montér håndtagsbeslaget løst med fi re bolte. Justér beslaget ind på den rigtige position. Fastgør derefter beslaget ordentligt med boltene.

Fastgør beskyttelsesslangen til drivakselrøret eller håndtag, ved hjælp af ledningsklemmer (10) for at sikre at den ikke hænger løst. (Fig. 6)

Installation af sele

ADVARSEL

Hvis der følger en sele med dette produkt, sørg for altid at bruge den.

Sæt selekrogen (11) fast i bøjlen (12) på drivakselrøret. (Fig. 7) Justér selens længde for at gøre betjeningen af værktøjet nemmere.

BEMAERK

Det kan være nødvendigt at justere placering af bøjlen (12) for at afbalancere enheden. For at gøre dette, løsn bolten (13) og justér placeringen af bøjlen (12). Efter den nødvendige justering skal du sørge for, at bolten (13) strammes til. (Fig. 7)

Montering af afskærmning over skæretilbehør

ADVARSEL

Hvis der monteres en forkert eller defekt beskyttelsesskærm, kan det medføre alvorlig personskade.

FORSIGTIG

Nogle afskærmninger til skæretilbehør, er udstyret med skarpe snor-tilskærere. Vær forsigtig, når du betjener den.

BEMÆRK

○ Når du anvender et trimmerhoved med en afskærmning til skæretilbehør, der har to dele, skal du montere skærmforlængeren på afskærmningen til skæretilbehøret og derefter spænde bolten (14). (Fig. 8)
○ Skæmbeslaget kan allerede være monteret på gearkassen, på nogle modeller.

Få skæreudstyrets afskærmning til at flugte med afskærmningens beslag (15), og fastgør den på drivakselrøret ved hjælp af bolten og afskærmningens holder (16) (hvis udstyret med en sådan). (Fig. 9)

ADVARSEL

Fjern skærmforlængeren, når der anvendes metal- eller plastikklinger. Hvis dette ikke gøres, kan det medføre tilskadekomst eller beskadigelse af afskærmningen til skæretilbehøret.

BEMÆRK

For at fjerne skærmforlængeren, se tegningerne. Brug handsker, da forlængeren har en skarp snorafkorter. Løsn bolten (14). Skub derefter de tre fi rkantede tapper på plads én efter én. (Fig. 10)

Montering af skæretilbehør

ADVARSEL

○ Montér skæretilbehøret ordentligt og sikkert, som anvist i brugsanvisningen.
Hvis de ikke monteres ordentligt eller sikkert, kan de falde af og medføre alvorlig og/eller livstruende tilskadekomst.
○ Undiad at montere eller fjerne skæretilbehøret, mens motoren kører.
○ Benyt altid originale HiKOKI skæretilbehør og metalbeslag.

Montering af semiautomatisk skærehoved

(hvis enheden er udstyret med en sådan)

1. Funktion

Tilfører automatisk mere nylonsnor, når det trykkes ved lave omdrejninger (ikke højere end 6000 min ^1 ).

Specifi kationer

Kodenr.	Type monteringsskrue	Rotationsretning	Størrelse på monteringsskrue
6600570	Hunskrue	Mod uret	M10xP1,25-LH

Anvendelig nylonsnor

Snordiameter: Φ2,4 mm Længde: 5 m

1. Forholdsregler

○ Huset skal være fastgjort sikkert til dækslet.

Hvis der er hul i bunden (19) af knappen, skal du straks udskifte den med en ny. (Fig. 11)

○ Skærehovedet skal være monteret sikkert på enhedens gearkasse.

- Hvis skærehovedet ikke fremfører snor på korrekt vis, skal du kontrollere, at nylonsnoren og alle komponenter er ordentligt monterede. Kontakt HiKOKIs autoriserede servicecentre, hvis du behøver hjælp.

ADVARSEL

Til HiKOKI hoveder, brug kun fleksibel, ikke-metallisk snor, som anbefales af producenten. Brug aldrig ståltråd eller stålsnor. De kan brække af og blive et farligt projektil.

1. Montering (Fig. 12)

Indsæt den sekskantede svensknøgle (20) i hullet på gearkassen og i rillen på skæreholderen (A) (21) for at kunne låse akselen.

Montér skærehovedet på gearkassen af græstrimmere/buskryddere. Monteringsmøtrikken har venstregevind. Drej i urets retning for at løsne/mod uret for at spænde.

BEMÆRK

Eftersom skæreholderdækslet ikke anvendes her, skal du gemme det, til der skal anvendes en metalklinge, hvis udstyret dermed.

1. Justering af snorlængde

Indstil motorhastigheden så lavt som muligt og tryk hovedet let ned i jorden. Nylonsnoren vil trækkes ca. 3 cm ud for hvert tryk. (Fig. 13)

Du kan også forlænge nylonsnoren ved håndkraft, men så skal motoren være helt standset. (Fig. 14)

Justér nylonsnoren til den rigtige længde på 11–14 cm, inden hver betjening.

Montering af skæreklinge (Fig. 15)

(Hvis udstyret med en sådan)

Indsæt den sekskantede svensknøgle (20) i hullet på gearkassen og i rillen på skæreholderen (A) (21) for at kunne låse akselen.

Saml i følgende rækkefølge: Skæreholder (A) (21), klinge (22), skæreholder (B) (23), møtrikdæksel (24).

Spænd fastgøringsmøtrikken med kombitopnøglen, der har et spændingsmoment på 14 ± 2 N·m. Vær opmærksom på, at klingens fastspændingsmøtrik (25) har venstregevind (løsnes med uret/spændes mod uret).

BEMAERK

○ Når du monterer skæreholder (B) (23), skal du sørge for at vende den konkave side opad.

○ Ved montering eller afmontering af en klinge, skal du sørge for at bære handsker og placere afskærmningen over klingen.

FORSIGTIG

Kontrollér et møtrikdæksel (24) for slitage eller revner før betjening. Hvis der findes skader eller slitage, skal det udskiftes, da det er en forbrugsdel.

ADVARSEL

○ Når du monterer en klinge, skal du sørge for at der ikke er nogen revner eller skader på den, og at skærene vender den rigtige vej.
○ Fjern eventuelle overfaldegrater fra klingens monteringsfittings (skæreholder (A) (21), Skæreholder (B) (23), møtrikdæksel (24), møtrik (25)). Hvis dette ikke gøres, kan det resultere i at møtrikker løsner sig.
- Fremspring af skæreholderen (A) (21) kan gøre at den ikke flugter med klingen (22) mens møtrik spændes til (25). Før anvendelse, skal du sørge for, at klingen er blevet monteret korrekt. (Fig. 16)

○ Drej klingen med hånden og sørg for at den ikke kan rykkes eller laver unormal støj. Hvis den kan rykkes, kan der komme unormale vibrationer eller møtrikker kan løsne sig.

BETJENINGSPROCEDURER

Motorolie

Brug altid den specificerede motorolie (multigradeolie med klassifikationen SAE 10W-30). Manglende motorolie eller brug af en anden motorolie end den specificerede type kan forårsage motorstop på enheden.

Påfyldning af motorolie

○ Placer enheden i vandret stilling på en ren, jævn overfl ade.
○ Tag oliedækslet af og kontroller om motorolien når op til mundingen af olietankens åbning. (Fig. 17)
○ Hvis olieniveauet er lavt, eller när enheden bruges for første gang, fyldes tanken op med motorolie til mundingen af olietankens åbning.
○ Hvis motorolien er meget beskidt eller misfarvet, skal olien skiftes.
○ Stram oliedækslet godt til efter påfyldning.
○ Når enheden anvendes for første gang, skal motorolien skiftes, när motoren har kørt i ca. 10 timer. Efterfølgende udskiftes olien efter hver 50 driftstimer.

FORSIGTIG

○ For at undgå at blive forbrændt skal du lade motoren køle ordentligt af, inden du skifter motorolien.
○ Sørg for at der ikke kommer sand eller snavs ind i tanken, när du fylder brændstof på, så der ikke opstår motorstop.

Brændstof

ADVARSEL

○ Sørg for god ventilation, när du påfylder eller håndterer brændstof.
Brændstof er meget brandfarligt, og det kan medføre alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid en god ventilation ved håndtering af brændstof inde i en bygning.
○ Brug altid 89 oktan blyfri benzin.
- Du skal ikke anvende en blanding af benzin og motorolie, eftersom dette kan medføre startproblemer eller kraftreduktion.

Påfyldning af brændstof

ADVARSEL

• Sluk altid motoren, og lad den køle af i et par minutter inden påfyldning.
  Ryg ikke i nærheden af påfyldninngsstedet, og kom ikke tæt på det med fl ammer eller gnister.
  ○ Abn brændstoftanken langsomt, när du påfylder brændstof, så eventuelt overtryk forsvinder.
  ○ Sæt brændstofdækslet omhyggeligt på efter at have tanket.
  Flyt altid enheden mindst 3 m væk fra påfyldningsområdet, inden du starter motoren.
  ○ Vask altid omgående alt spildt brændstof af beklædning med sæbe.
  ○ Sørg for at kontrollere for brændstoflækage, efter påfyldning af brændstof.
  ○ Før påfyldning skal du røre ved jord, der er let fugtig, for at fjerne statisk elektricitet fra huset, brændstofbeholderen og operatøren.

Rens tankdækslet omhyggeligt, inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken.

Dansk

Start

ADVARSEL

Før du starter værktøjet, skal du sørge for, at skæreudstyret ikke rører nogen genstande eller jorden. Ellers kan skæreudstyret uventet rotere og medføre tilskadekomst.

○ Kontrollér, at skæreudstyret ikke roterer, mens motoren er i tomgang. Hvis det roterer, skal du justere tomgangshastigheden i henhold til instruktionerne i "Justering af tomgangshastighed" i afsnittet "VEDLIGEHOLDELSE". Hvis skæreudstyret stadig roterer efter denne justering, skal du straks stoppe motoren og indstille brugen af den, hvorefter værktøjet indleveres hos det nærmeste autoriserede HiKOKI-servicecenter.

(1) Start af den kolde motor

1. Sæt tændingskontakten (26) i position ON. (Fig. 18)

2. Tryk flere gange på snapsepumpen (27), så brændstoffet flyder gennem returrøret (28). (Fig. 19)

3. Indstil chokerhåndtaget (29) til START-position (lukket) (A). (Fig. 20)

4. Træk hurtigt i rekylstarteren og sørg for at have et godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 21)

5. Når du hører motoren ønsker at starte, sættes chokeren i positionen RUN (åben) (B). (Fig. 20)

6. Træk hurtigt i rekylstarteren igen. (Fig. 21)

BEMAERK

1. Lad derefter motoren varme op 2-3 minutter, inden den udsættes for belastning.

2. Kontrollér, at skæretilbehøret ikke roterer, når motoren er i tomgang.

(2) Start af den varme motor

Anvend kun 1, 6 og 8 i startproceduren til en kold motor. Hvis motoren ikke starter, skal du anvende samme startprocedure, som for en kold motor.

Skæring

ADVARSEL

Brug altid selen, og bær en passende påklædning og beskyttelsesudstyr, när du betjener enheden. (Fig. 22)
○ Hold andre, inklusive børn, dyr, tilskuere og hjælpere, uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig. (Fig. 23)
○ Når græs eller slyngplanter vikles rundt om tilbehøret, skal motoren og udstyret stoppes og planterne fjernes. Fortsat drift med græs eller slyngplanter rundt om tilbehøret, kan resultere i beskadigelse, såsom hurtig nedslidning af koblingen.

FORSIGTIG

Anvendelse og forsigtighedspunkter vil variere alt efter typen af skæretilbehør. For sikker brug, skal du sørge for at følge de instruktioner og vejledninger, der følger med hver type.

BEMÆRK

○ Tryk på hurtigudløserknappen eller træk i nødudløserklappen (hvis udstyret dermed) i nødstilfælde. (Fig. 24)

(1) Brug af semiautomatisk skærehoved

○ Indstil motoren til høj hastighed, när dette tilbehør bruges.

○ Klip græsset fra venstre mod højre. Det afskårne græs slynges væk fra kroppen, og minimerer overførsel til dit tøj. (Fig. 25)

○ Med nylonsnor, brug omkring 2 cm ende på snoren, for at klippe græs. Bruges fuld længde på snoren, vil det nedsætte rotationshastigheden og gøre klipning vanskelig.

BEMÆRK

Tilfører automatisk mere nylonsnor, når det trykkes ved lave omdrejninger (ikke højere end 6000 min ^-1 ).

ADVARSEL

☐ Dette produkt er udstyret med en snor-tilskærer, som automatisk vil skære overskydende snor af. Når denne enhed betjenes må du ikke tage skærmen eller snor-tilskæreren af.
Da modstanden er større for nylonsnore, i modsætning til klinger, kan fejlhåndtering øge belastningen på motoren og resultere i beskadigelse.
Brug ikke med motoren indstillet på lave hastigheder. Hvis motorhastigheden er lav, vil græs vikle sig omkring tilbehøret, hvilket får koblingen til at glide og som kan resultere i hurtig nedslidning af koblingen.
○ Med nylonsnor-trimmere, brug altid mere end 15 cm snor. Hvis længden på snoren er for kort, vil rotationshastigheden øges og kan føre til beskadigelse af nylonsnor-trimmeren.
(2) Brug af en klinge
- Juster motorhastigheden i forhold til græsets modstand. Ved blødt græs, brug lav hastighed, ved hårde klumper af græs, brug høj hastighed.
○ Klip græsset fra højre mod venstre, ved at bruge klingens venstre side til at klippe. (Fig. 26)
○ Vippes klingen let mod venstre under klipningen, vil bunker af afskåret græs samles til venstre, hvilket gør opsamlingen let.

BEMÆRK

Udpræget forøget rotationshastighed kan øge slitagen på klingen, vibration og støj. Det vil også resultere i øget brændstoff orbrug.

ADVARSEL

Der kan forekomme klingetryk, när den roterende klinge kommer i kontakt med en fast genstand i det kritiske område.
Der kan opstå en farlig situation, og medføre at hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
Hvis skæretilbehøret rammer mod en sten eller andre brokker, stop motoren, og sørg for at tilbehøret og relaterede dele er intakte.

Standsning (Fig. 27)

Reducer motorhastigheden, kør i tomgang et par minutter og sluk derefter på tændingskontakten (26).

ADVARSEL

Skæreudstyret kan forårsage skade, mens det forsætter med at snurre rundt, när motoren stoppes eller gashåndtaget frigøres. Når du slukker for enheden, skal du sikre dig, at skæretilbehøret er standset, inden du sætter enheden ned.

VEDLIGEHOLDELSE

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEMER MÅ UDFÖRES AF ETHVERT MOTORREPARATIONSVÆRKSTED ELLER INDIVID.

Karburatorjustering (Fig. 28)

Karburatoren er en præcisionsdel, der blander luft og brændstof, og den er designet til at sikre ydeevne i motoren. Før værktøjet sendes fra fabrikken, justeres dets karburator under en testkørsel.

Foretag kun justeringer, der er nødvendige af miljømæssige årsager (klimaet eller det atmosfæriske tryk), på grund af brændstoftypen, typen af motorolie, osv.

ADVARSEL

○ Idet karburatoren er fremstillet med en høj grad af præcision, må den ikke skilles ad.
○ Ved dette produkt er det kun indstillingen af tomgangshastigheden, der kan justeres for karburatoren (T).
○ Start aldrig motoren uden den komplette koblingsafdækning og rør monteret! Ellers kan koblingen løsne sig og forårsage personkvæstelser.

T = Indstillingsskrue for tomgang.

Tomgangsindstilling (T)

ADVARSEL

○ Når motoren er stoppet, må du ikke dreje justeringsskruen for tomgangshastighed (T) for meget med uret. Ellers kan skæreudstyret uventet rotere og medføre tilskadekomst, når motoren starter.
- Justér ikke justeringsskruen for tomgangshastighed (T) af andre årsager end justering af tomgangen.

Kør motoren, mens du justerer tomgangen.

(1) Hvis motoren stopper under tomgang
Start motoren, og drej langsomt justeringsskruen for tomgangshastighed (T) med uret, indtil den er i en position, hvor motoren roterer jævnt. På det tidspunkt skal du sikre dig, at skæreudstyret ikke roterer.

(2) Hvis skæreudstyret roterer i tomgang

Drej langsomt justeringsskruen for tomgangshastighed (T) i retning mod uret, indtil den er i en position, hvor skæreudstyret ikke roterer. På det tidspunkt skal du sikre dig, at rotationen af motoren er jævn.

ADVARSEL

Hvis skæreudstyret stadig roterer efter justering af justeringsskruen for tomgangshastighed (T), skal du straks stoppe motoren, indstille brugen af den og kontakte det nærmeste autoriserede HiKOKI-servicecenter.

Udskiftning af motorolien

Beskidt motorolie reducerer motorens levetid kraftigt. Kontroller og udskift motorolien jævnligt.

FORSIGTIG

○ For at undgå at blive forbrændt skal du lade motoren køle ordentligt af, inden du skifter motorolien.
○ Sørg for at der ikke kommer sand eller snavs ind i tanken, när du fylder brændstof på, så der ikke opstår motorstop.

Tid for udskiftning af olien: Når enheden tages i brug første gang, skal olien skiftes efter ca. 10 timers arbejde eller efter en 1 måned, alt efter hvad der kommer først. Herefter skal olien skiftes efter hver 50 timers arbejde eller hver 6. måned, alt efter hvad der kommer først.

Specificeret motorolie: Multigradeolie med klassificeringen SAE 10W-30

Motoroliekapacitet: 80 ml

1. Sluk for tændingskontakten.
2. Kontroller, at brændstofdækslet er ordentligt strammet til.
3. Tag oliedækslet af, vip enheden sådan at olietankens åbning befi nder sig på undersiden og hæld motorolien over i en beholder. (Fig. 29)
4. Når al motorolien er tømt af, placeres enheden vandret på en ren, jævn overfl ade.
5. Fyld olietanken op med motorolie til mundingen af olietankens åbning. (Fig. 17)
6. Stram oliedækslet godt til med hånden.

BEMÆRK

○ Brugt motorolie må ikke smides ud sammen med husholdningsaff ald eller på jorden.
Olien skal bortskaff es i henhold til den metode, der er specifi ceret i dit område.
Hvis du ikke sikker, skal du kontakte den forhandler, hvor du købte olien.
○ Fyld den specificerede mængde motorolie i olietanken.
For meget eller for lidt motorolie kan medføre motorstop.
○ Motorolien nedbrydes naturligt, selvom den ikke anvendes.
Udskift motorolien regelmæssigt.

Luftfilter (Fig. 30)

Luftfi Iteret (30) skal renses for snavs og støv for at undgå:
○ Funktionsfejl på karburator.
○ Startproblemer.
○ Reduktion af motorkraft.
O Unødigt slid på motorens dele.
○ Unormalt brændstofforbrug.
Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rengøring af luftfilteret

Fjern luftfilterets dæksel og filteret (28). Rens det med benzin. Kontroller, at filteret er tørt, inden du samler filteret igen. Et luftfilter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget fi Iter skal altid udskiftes.

Brændstofffilter (Fig. 31)

Fjern brændstofffilteret (31) fra brændstoftanken, og skift det ud, hvis det er snavset.

BEMÆRK

Et blokeret brændstofffilter (31) kan forhindre tilførsel af brændstof og medføre funktionsfejl i motorens rotation.

Tændrør (Fig. 32)

Tændrørets tilstand påvirkes af:

○ En forkert karburatorindstilling.
O Et snavset luftfilter
○ Vanskelige driftsforhold (som koldt vejr).
○ For meget motorolie

Disse faktorer forårsager aflejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret.

Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Omjustér om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brug af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning.

Gearkasse (Fig. 33)

Kontrollér gearkassen eller vinkelgearets fedtniveau for ca. hver 50 driftstimer, ved at afmontere fedtpåfyldningsproppen på siden af gearkassen.

Hvis du ikke kan se noget fedt på gearenes sider, skal du fylde gearkassen med litiumbaseret multifunktionsfedt af god kvalitet, op til 3/4. Fyld ikke gearkassen helt op.

FORSIGTIG

○ Sørg for at fjerne snavs eller grater ved montering af stikket til den oprindelige position.
☐ Før du forsøger at efterse eller vedligeholde gearkassen, sørg for at kassen er afkølet.

Dansk

Semiautomatisk skærehoved

Udskiftning af nylonsnor

1. Aftag kassen (18) ved at trykke fast ind på låsefligene med tommelfingrene som vist i Fig. 34.
2. Når kassen er taget af, tages spolen ud og den resterende snor smides væk.
3. Fold den nye nylonsnor ujævnt (ca. 10 cm) i halvdele som vist på billedet.
   Hægt nylonsnorens U-formede ende ind i rillen (32) på midten af spolen.
   Rul begge snorens halvdele op på spolen i samme retning, sådan at hver halvdel af snoren, er på sin egen side af opdelingen. (Fig. 35)
4. Tryk hver snor ind i stopperens huller (33), sådan at de løse ender er ca. 10 cm lange. (Fig. 36)
5. Indsæt begge snorens løse ender gennem snor-øjet (34), når du placerer spolen i kassen. (Fig. 37)

BEMAERK

Når du placerer en spole i kassen, skal du forsøge at justere stopperens huller (33) med snor-øjet (34), sådan at frigørelsen af snor bliver nemmere senere.

1. Placér dækslet over huset, sådan at låsetapperne (35) på dækslet matcher de afl ange huller (36) på huset. Tryk derefter på huset, indtil det klikker ordentligt på plads. (Fig. 38)

2. Skæresnorens startlængde bør være ca. 11–14 cm, og den bør være lige lang på begge sider. (Fig. 39)

Klinge (Fig. 40)

ADVARSEL

Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.

Brug en skarp klinge. Der er større risiko for, at en sløv klinge hager sig fast eller forårsager klingetryk.
Udskift fastspændingsmøtrikken, hvis den er beskadiget og vanskelig at spænde.
○ Når du udskifter klinger, skal du købe en, der er anbefalet af HiKOKI, med et klingehul på 25,4 mm (en tomme).
○ Hvis du bruger en 3- tandet klinge (37), kan den anvendes begge veje.
○ Brug den korrekte klinge til opgaven.
○ Når du udskifter klinger, skal du anvende de passende værktøjer.
○ Når skærene bliver sløve, skal du efterslibe eller file dem, som vist i illustrationen. Forkert slibning kan medføre overdreven vibration.
○ Kassér klinger der er bøjede, skæve, revnede, knækket eller på anden måde ødelagte.

BEMAERK

Når du sliber klinger, er det vigtigt, at du bevarer klingens oprindelige radiusform nederst på tanden for at undgå, at klingen revner.

Langtidsopbevaring

Tøm al brændstof af brændstoftanken, og tøm al motorolie af. Start motoren, og lad den køre, indtil den stopper. Reparer eventuelle skader som følge af brugen. Rens enheden med en ren klud, eller brug en trykluftslange med højt tryk. Hæld nogle få dråber motorolie i cylinderen, gennem tændrørshullet, og drej motoren adskillige gange for at fordele olien.

Tildæk enheden, og opbevar enheden på et tørt sted.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse. Kontakt HiKOKIs autoriserede servicecentre for yderligere information.

○ Rens enhedens overfl ade.
○ Kontroller, at selen er intakt.
○ Kontroller klingeafskærmningen for skader eller revner. Udskift afskærmningen i tilfælde af buler eller revner.
○ Kontroller, at skæretilbehøret er ordentligt centreret, skarpt og uden revner. Et skæretilbehør, der ikke sidder lige i midten, forårsager kraftige vibrationer, der kan beskadige enheden.
○ Kontrollér, at skæretilbehørets møtrik er tilstrækkeligt spændt.
○ Sørg for, at klingens afskærmning er ubeskadiget, og at den kan fastgøres ordentligt.
○ Kontrollér, at møtrikker og skruer er spændt tilstrækkeligt.
○ Kontroller mængden af olie og dens tilstand.
○ Kontrollér at enheden er ubeskadiget og uden defekter.

○ Kontroller starteren, især ledningen og returfjederen.
○ Rens tændrøret udvendigt.
○ Fjern tændrøret og kontroller elektrodeafstanden. Justér den til 0,6 mm, eller udskift tændrøret.
○ Kontrollér, at vinkelgearet er fyldt 3/4 op med fedt.
○ Rens luftfilteret.

○ Rens brændstoftanken med benzin.
○ Rens karburatoren udvendigt og området omkring den.
O Rens ventilatoren og området omkring den.

VALG AF TILBEH∅R

Tilbehøret til denne maskine er anført på side 262.

VALG AF SKÆRETILBEH∅R

Anbefalet tilbehør til hver model er præsenteret i tabellen nedenfor.

For køb, kontakt HiKOKIs autoriserede servicecentre.

Kontrollér venligst omhyggeligt, idet det tilbehør, som ikke er mærket med "●", kan ikke monteres.

Liste over anbefalet tilbehør

Type Navn		Specifi kation			B∅JLEGREBSHÅNDTAG	CYKELHÅNDTAG
		Diameter	Fremföringssystem eller antal tænder (klinge)	Klingens tykkelse (mm) eller Trimmerlinens diameter (mm)	CG25EUAP (L)	CG25EUAP
ALUMINIUMSHOVEDER	NYLONHOVED CH-100(M/NYLONLINE)	4" Forskåren line 2,2 – 3,0			●	●
	NYLONHOVED CH-100				●	●
	NYLONHOVED CH-300(M/SKÆRERENS HOLDERDÆKSEL)	5"	Manuel linefremføring	2,2 – 2,7
	NYLONHOVED CH-300
AUTOMATISKE NYLONHOVEDER	NYLONHOVED TH-97M	5" L M	10 x 1,25 Møtrik 2,4 – 2,7
	NYLONHOVED TH-97U2	5"	L M10 x 1,25 Møtrik L M8 x 1,25 Møtrik	2,4 – 2,7
NYLONHOVEDER MED TRYK & KOR-FUNKTION	NYLONHOVED	4" L M	10 x 1,25 Møtrik	2,4	●	●
	NYLONHOVED BF-5	5"	L M10 x 1,25 Møtrik L M8 x 1,25 Møtrik	2,2 – 3,0 ●	●
	MONTERINGSENHED FOR NYLONHOVED (G138-501)	4" L M	10 x 1,25 Møtrik 2,0 – 2,8 ●		●
	MONTERINGSENHED FOR NYLONHOVED (S128-500)	5" L M	10 x 1,25 Møtrik 2,0 – 3,0
KLINGER	KLINGE B3/10/1,8	10" 3		1,8	●	●
	KLINGE B3/10/2,01	10" 3 2	0 ●	●
	KLINGE B3/12/3,0	12" 3 3	0
	KLINGE B4/9/1,6	9" 4 1	6 ●	●
	KLINGE B4/10/1,6	10" 4 1	6 ●	●

FEJLFINDING

Brug eftersynene i tabellen herunder, hvis værktøjet ikke fungerer normalt. Hvis dette ikke løser problemet, spørg din forhandler eller hos HiKOKIs autoriserede servicecenter.

Tilstand Årsag Afhjælpning
Motoren starter ikke	Brændstofsystem	Brændstoftanken er tom, eller brændstofstanden er lav	Fyld brændstoftanken op
		Brændstoftanken indeholder gammelt brændstof (kraftig lugt)	Udskiftes med nyt brændstof
		For meget brændstof absorberes, og tændrøret er vådt	1. Frakobl tændrøret, og lad det tørre2. Træk i starterhåndtaget 5 eller 6 gange for at fjerne overskydende brændstof3. Montértændrøret4. Indstil chokerhåndtaget i positionen K∅R, og træk i starterhåndtaget
		Brændstofffilteret er tilstoppet af snavs	Rens brændstofffilteret
		Brændstofrøret er bøjet eller frakoblet	Sørg for, at brændstoffet løber jævnt
		Funktionsfejl i karburator Kontakt HiKOKI-godkendte servicecentre
	Elektrisk system	Stopkontaktens ledning er kortsluttet Kontakt HiKOKI-godkendte servicecentre
		Tændrøret er snavset Udskift eller rens tændrøret
		Elektrodeafstanden er for stor Justér afstanden til 0,6 mm
		Dårlig forbindelse mellem højspændingskabel og tændrør	Tilslut igen
		Funktionsfejl i elektrisk system Kontakt HiKOKI-godkendte servicecentre
	Andet	Lyddæmperens udstødningsport er tilstoppet af kul	Kontakt HiKOKI-godkendte servicecentre for reparation
Motoren starter, men går ud med det sammeMotoren er tilbøjelig til at gå ud	Brændstofsystem	Brændstoftanken er tom, eller brændstofstanden er lav	Fyld brændstoftanken op
		Brændstoftanken indeholder gammelt brændstof (kraftig lugt)	Udskiftes med nyt brændstof
		Der er ikke blevet tilføjet motorolie Kontakt HiKOKI-godkendte servicecentre
		Chokerhåndtaget er i positionen START	Indstil chokerhåndtaget til positionen K∅R
		Der er kommet luft i brændstofsystemet	Tilslut brændstofrøret eller samlingen
		Funktionsfejl i karburator Kontakt HiKOKI-godkendte servicecentre
	Elektrisk system	Tændingsfejl
		Fejl i tændrør	Udskiftes med nyt tændrør
		Fejl i elektrisk system	Kontakt HiKOKI-godkendte servicecentre
	Andet	Overophedning af motoren
		Forkert tændrørsmodel	Udskiftes med relevant del Se “SPECIFICATIONER”
		Snavset luftfi liter	Rens
		Tilstopning med kul (lyddæmperens udstødningsport)	Rens
		Utilstrækkelig komprimering (stempel, stempelring, cylinder)	Kontakt HiKOKI-godkendte servicecentre
Unormal vibration		Skæretilbehøret er ikke monteret ordentligt	Se “Montering af skæretilbehør”
		Håndtag, håndtagsbeslag eller en anden fastgøringsdel er løst	Kontrollér, og spænd
		Klingen er bøjet eller beskadiget	Udskiftes med ny klinge
		Græs er snoet rundt om gearkasse	Fjern græsset
Motoren kører, men skæreudstyret bevæger sig ikkeBevægelsen er ringe		Græs er snoet rundt om gearkasse	Fjern græs og snavs
Tilstand Årsag Afhjælpning
Motoren stopper ikke Fejl i stopkontakt			Indstil chokerhåndtaget til positionen START for at stoppe motorenIndstil omgående brugen, og kontakt HiKOKI-godkendte servicecentre
Motoren stopper, når gashåndtaget lukkes Tomgangshastigheden er for lav Kontakt HiKOKI-godkendte servicecentre
Skæreudstyret fortsætter med at rotere, når der lukkes for gassen		Tomgangshastigheden er for højGashåndtagets kabel er for stramt	Kontakt HiKOKI-godkendte servicecentre

FORKLARING AV SYMBOLER

Arbeid på glatt underlag kan føre til en ulykke hvis du mister balansen.

○ Hell ut drivstoff utendørs og der det ikke er noen gnister eller fl ammer.
○ Bruk en kanne som er godkjent for drivstoff.
Flytt deg minst 3 meter fra stedet hvor du fylte på drivstoff før du starter motoren.
○ Stopp motoren før du tar av lokket på drivstoff tanken. Ikke fjern drivstoffl okket under bruk.
○ Tøm drivstoff tanken før du lagrer enheten/maskinen. Vi anbefaler at du tømmer drivstoff tanken hver gang du har brukt buskrydderen. Hvis det finnes drivstoff i tanken, må buskrydderen oppbevares slik at drivstoff et ikke lekker ut.

ADVARSEL

○ Klipp ikke andre materialer enn gress og buskas.
○ Kontroller området hvor du skal klippe før du begynner.

(1) Løkkehåndtakstype (Fig. 4)

Sørg for at du fester håndtaket godt med de 4 boltene.

MERK

Hvis enheten har en merkelapp (8) for hvor håndtaket skal plasseres, følg henvisningen.

(2) Sykkelhåndtakstype (Fig. 5)

Hvis det er et hull nederst (19) på knappen, skal de nye delene skiftes ut øyeblikkelig. (Fig. 11)

1. La deretter motoren varmes opp i 2-3 minutter før den utsettes for belastning.

2. Kontroller at kutteutstyret ikke roterer när motoren går på tomgang.

○ Trykk på hurtigutløsningsknappen eller trekk i nødstoppsnoren (hvis montert) ved eventuelle nødstilfeller. (Fig. 24)

○ Bruk i samsvar med lokale lover og forskrifter.

Ha på deg vernehansker när du håndterer eller vedlikeholder kniven.

Tilbehøret for denne maskinen er listet opp på side 262.

VELGE KUTTEUTSTYR
