CG25EUAP - çim biçme makinesi HiKOKI - Ücretsiz kullanım kılavuzu

Marka	HiKOKI
Model	CG25EUAP
Ürün Tipi	Çim biçme makinesi (çok amaçlı çalı kesme makinesi)
Motor Tipi	4 zamanlı, tek silindirli
Silindir Hacmi	25 cm³
Yakıt	Kurşunsuz benzin, oktan derecesi 89
Yakıt Deposu Kapasitesi	Yaklaşık 0,5 L
Motor Yağı	SAE 10W-30, kapasite 80 ml
Çalıştırma	Manuel marş
Kesme Sistemi	Yarı otomatik başlık (naylon ip Ø 2,4 mm) veya 3 veya 4 dişli metal bıçak
Kesme Çapı (İp)	14 cm'ye kadar (ayarlanabilir 11-14 cm)
Maks. Devir Hızı	6000 dak⁻¹ (ip başlığı)
Ses Basıncı Seviyesi (LpA)	Kullanım kılavuzuna bakın (alıntıda sağlanmamıştır)
Garantili Ses Gücü Seviyesi (LwA)	Kullanım kılavuzuna bakın
Ağırlık (Kuru)	Yaklaşık 5,5 kg
Güvenlik	Koşum takımı, kesme koruması, acil durdurma, hat sınırlayıcı
Rutin Bakım	Hava filtresi temizliği, yağ değişimi (her 50 saatte bir), buji değişimi, dişli kutusu yağlaması
Yedek Parçalar	Hava filtresi, buji, kesme başlığı, bıçaklar, naylon ip, gres
Dahil Aksesuarlar	Koşum takımı, koruma, kombine anahtar, Allen anahtarı, yağ kabı, gözlük (modele göre)
Onarılabilirlik	Yetkili bir HiKOKI servis merkezine başvurun

Sık sorulan sorular - CG25EUAP HiKOKI

HiKOKI CG25EUAP çim biçme makinesi için hangi tür yakıt kullanılmalıdır?

Oktan derecesi 89 olan kurşunsuz benzin kullanın. Motor 4 zamanlı olduğu için yakıta yağ karıştırmayın. Her zaman dışarıda, alev veya kıvılcımdan uzakta yakıt doldurun.

Soğuk motorda nasıl çalıştırılır?

1. Anahtarı ON konumuna getirin. 2. Yakıt dolaşana kadar primer ampulüne birkaç kez basın. 3. Jikleyi kapalı (start) konumuna alın. 4. Marş ipini hızla çekin. 5. İlk patlamalardan sonra jikleyi açın. 6. Çalıştırmak için tekrar çekin. 2-3 dakika ısınmasını bekleyin.

Yarı otomatik başlıkta naylon ip uzunluğu nasıl ayarlanır?

Motor düşük devirdeyken kesme başlığını yere hafifçe vurun: ip her vuruşta yaklaşık 3 cm ilerler. İdeal uzunluk her iki tarafta 11-14 cm'dir. Motoru durdurduktan sonra ipi manuel olarak da uzatabilirsiniz.

Hangi motor yağı kullanılmalı ve nasıl değiştirilir?

SAE 10W-30 yağı kullanın. Kapasite 80 ml'dir. Yağı boşaltmak için motorun soğumasını bekleyin, yağ kapağını çıkarın, cihazı eğerek atık yağı bir kaba boşaltın, ardından ağzına kadar doldurun. İlk defa 10 saat sonra, daha sonra her 50 saatte bir yağı değiştirin.

Metal bıçak nasıl takılır?

Altıgen anahtarla mili kilitleyin. Sırayla takın: kesme desteği A, bıçak, kesme desteği B, sabitleme somunu (sol dişli, saat yönünün tersine sıkın). 14 ± 2 N·m torkla sıkın. Bıçağın sallanmadığını ve kesici kenarın doğru yönde olduğunu kontrol edin.

Kesici takım rölantide dönerse ne yapmalı?

Bu tehlikelidir. Rölanti ayar vidasını (T) takım durana kadar saat yönünün tersine yavaşça çevirin. Sorun devam ederse motoru hemen durdurun ve yetkili bir HiKOKI servisine başvurun.

Hava filtresi nasıl temizlenir?

Filtre kapağını sökün ve filtreyi çıkarın. Benzinde yıkayın, tekrar takmadan önce tamamen kurumasını bekleyin. Hasar görmüş veya çok kirliyse değiştirin. Günlük olarak veya tozlu ortamda daha sık temizleyin.

Temel güvenlik talimatları nelerdir?

Her zaman gözlük, kask ve işitme koruyucu takın. Çevrenizde 15 m güvenlik mesafesi bulundurun. Koşum takımını kullanın. Çalışırken kesme takımına dokunmayın. Motor çalışırken asla yakıt doldurmayın. Cihazı bırakmadan önce tamamen durmasını bekleyin.

Kesme başlığındaki naylon ip nasıl değiştirilir?

Kilitleme klipslerine basarak muhafazayı çıkarın. Makarayı çıkarın ve eski ipi atın. 5 m'lik yeni ipi ikiye katlayın, halkayı ortadaki oyuğa takın, iki ucu ayırıcı ile ayırarak aynı yönde sarın. 10 cm serbest bırakın, durdurma deliklerinden geçirin ve makarayı muhafazaya yerleştirirken delikleri kılavuzla hizalayın. Kapağı kapatın.

Motor çalışmazsa ne yapmalı?

Yakıtı (eski mi?), bujiyi (temizlenmiş veya değiştirilmiş mi, boşluk 0,6 mm), hava filtresini (temiz mi) ve jikle ayarını kontrol edin. Buji ıslaksa çıkarın, fazla yakıtı atmak için marşa birkaç kez basın, tekrar deneyin. Hiçbir şey işe yaramazsa yetkili servise başvurun.

KULLANIM KILAVUZU CG25EUAP HiKOKI

NOT: Eşdeğer gürültü seviyesi / titreşim seviyesi, şu zaman dağılımına sahip çeşitli çalışma koşulları altında gürültü / titreşim seviyeleri için zaman ağırlıklı toplam enerji olarak hesaplanmıştır:
NOT: Bazı ünitelerde bu semboller yoktur.
* 1/2 Rölanti, 1/2 çalışırken.

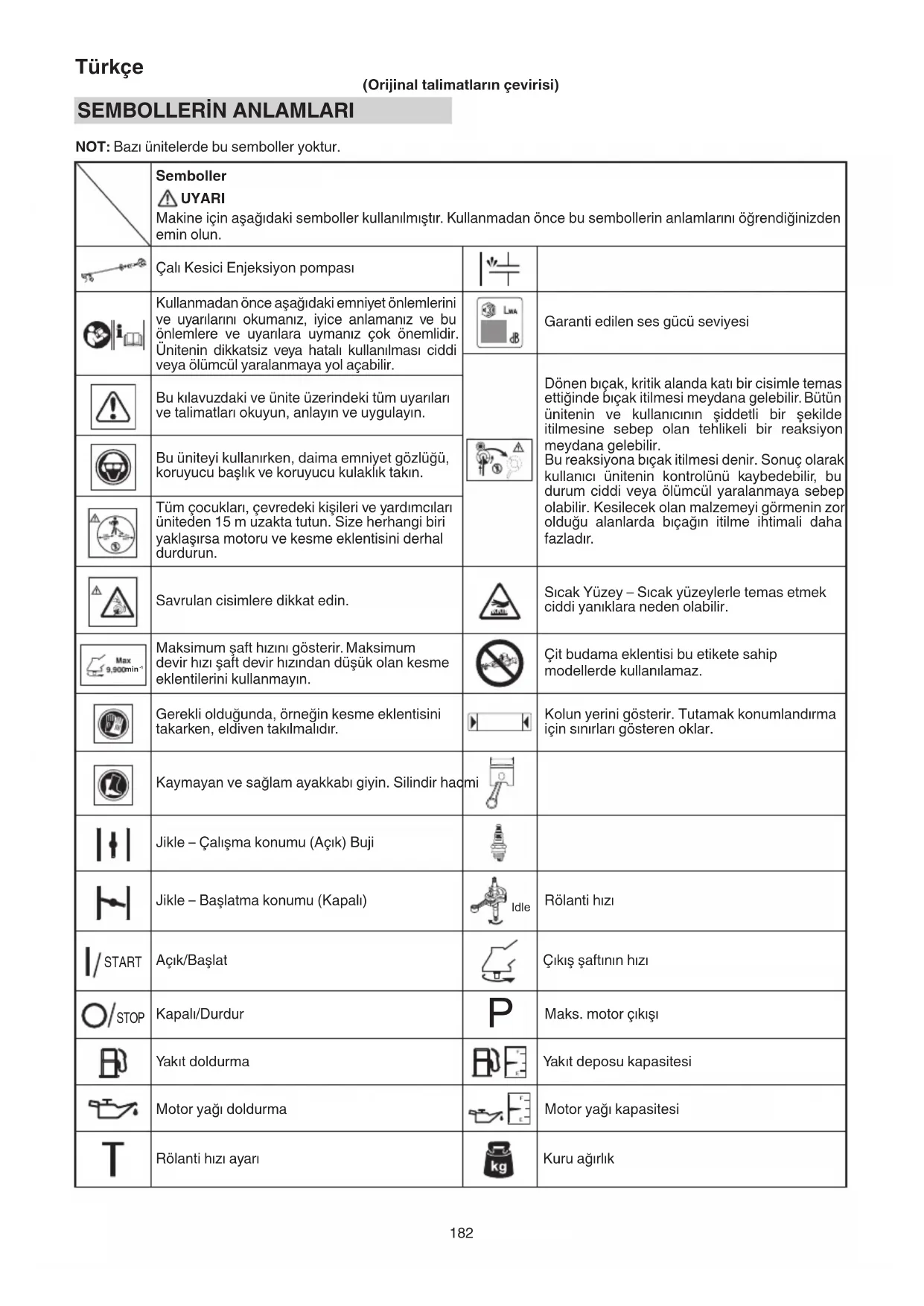

	Semboller⚠ UYARIMakine için aşağıdaki semboller kullanılmıştır. Kullanmadan önce bu sembollerin anlamlarını öğrendiğinizden emin olun.
	Çalı Kesici Enjeksiyon pompası
	Kullanmadan önce aşağıdaki emniyet önlemlerini ve uyarlarını okumanız, iyice anlamınız ve bu önlemlere ve uyarılara uymanız çok önemlidir. Ünitenin dikkatsiz veya hatalı kullanılması ciddi veya ölümcül yaralanmaya yol açabilir.		Garanti edilen ses gücü seviyesi
			Dönen bıçak, kritik alanda katı bir cisimle temas ettiğinde bıçak itilmesi meydana gelebilir. Bütün ünitenin ve kullanıcıının şiddetli bir şekilde itilmesine sebep olan tehlikeli bir reaksiyon meydana gelebilir.Bu reaksiyona bıçak itilmesi denir. Sonuç olarak kullanıcı ünitenin kontrolünü kaybedebilir, bu durum ciddi veya ölümcül yaralanmaya sebep olabilir. Kesilecek olan malzemeyi görmenin zor olduğu alanlarda bıçağın itilme ihtimali daha fazladır.
	Bu kılavuzdaki ve ünite üzerindeki tüm uyarları ve talimatları okuyun, anlayın ve uygulayın.
	Bu üniteyi kullanırken, daima emniyet gözlüğü, koruyucu başlık ve koruyucu kulaklık takın.
	Tüm çocukları, çevredeki kişileri ve yardımcıları üniteden 15 m uzakta tutun. Size herhangi biri yaklaşırsa motoru ve kesme eklentisini derhal durdurun.
	Savrulan cisimlere dikkat edin.		Sıcak Yüzey – Sıcak yüzeylerle temas etmek ciddi yanıklara neden olabilir.
	Maksimum şaft hızını gösterir. Maksimum devir hızı şaft devir hızından düşük olan kesme eklentilerini kullanmayın.		Çit budama eklentisi bu etikete sahip modellerde kullanılamaz.
	Gerekli olduğunda, örneğin kesme eklentisini takarken, eldiven takılmalıdır.		Kolun yerini gösterir. Tutamak konumlandırma için sınırları gösteren oklar.
	Kaymayan ve sağlam ayakkabı giyin. Silindir haçmi
	Jikle – Çalışma konumu (Açık) Buji	[5620]
[2502]	Jikle – Başlatma konumu (Kapalı)		Rölanti hızı
	Açık/Başlat		Çıkış şaftının hızı
[520Y]	Kapalı/Durdur		Maks. motor çıkışı
	Yakıt doldurma	[2243]	Yakıt deposu kapasitesi
	Motor yağı doldurma	[6X2C]	Motor yağı kapasitesi
[76Y1]	Rölanti hızı ayarıKesme eklentisi	[47ZW] a_hv , eq(F)	Kuru ağırlıkISO 22867'ye göre titreşim seviyesiÖn veya Sol kol / Eşdeğeri*
L_pA, eq ISO22868	Ses basıncı seviyesi LpA, ISO 22868Eşdeğerine göre*	a_hv , eq(R)	ISO 22867'ye göre titreşim seviyesiArka veya Sağ kol / Eşdeğeri*
L_WA, Ra(M) 2000/14/EC	Ölçülen ses gücü seviyesi LwA, 2000/14/EC'ye göreYanış	K	Belirsizlik
L_WA, Ra(G) 2000/14/EC	Garanti edilen ses gücü seviyesi LwA, 2000/14/EC'ye göreYanış
Makinenizi kullanmadan önce• Kılavuzu dikkatlice okuyun.• Kesme donanımının doğru bir şekilde takılıp ayarlandığını kontrol edin.• Uniteyi çalıştırın ve karbüratör ayarını kontrol edin. Bkz. “BAKIM”.

TANIMLAR (Şekil 1)

Bu kılavuz birkaç modeli kapsadığı için, resimler ile cihazınız arasında bazı farklar olabilir. Cihazınız için geçerli olan talimatları kullanın.

A: Yakıt kapağı
B: Gaz tetiği
C: Başlatıcı kol
D: Kesme eklentisi muhafazası
E: Muhafaza uzantısı
F: Kesme eklentisi
G: Tahrik mili borusu
H: Kol
l: Aski
J: Kontak anahtarı
K: Buji
L: Enjeksiyon pompası
M: Emniyet askıları
N: Gaz tetiği kilidi
O: Jikle kolu
P: Motor
Q: Dişli muhafazası
R: Yağ kapağı
S: Kombi kutu anahtarı
T: Kullanım talimatları
U: Gözlük
V: Altigen çubuk anahtar
W: Biçak kapağı (bu donanıma sahipse)
X: Motor kapağı
Y: Kablo klipsi (bu donanima sahipse)
Z: Motor yağı ölçme kabı

UYARILAR VE GÜVENLİK TALİMATLARI

Aşağıdaki sözcüklerle vurgulanan ifadelere özellikle dikkat edin.

⚠️ UYARI

Talimatlara uyulmaması halinde ciddi yaralanma ya da ölümle sonuçlanabilecek risklere işaret eder.

iKAZ

Talimatlara uyulmaması halinde yaralanma ya da makine hasarıyla sonuçlanabilecek risklere işaret eder.

NOT

Makinenin doğru çalıştırılması ve kullanımı için yaralı bilgileri belirtir.

Kullanıcı güvenliği

○ Koruyucu başlık kullanın (1). (Şek. 2)
O Daima yüz koruyucu maske veya emniyet gözlüğü kullanın (2). (Şek. 2)
○ Onaylı işitme koruyucuları kullanın(3). (Şek. 2)
Gürültüye uzun süre maruz kalmak kalıcı işletme bozukluklarına neden olabilir.
Etrafınıza dikkat edin. Etrafınızdaki, bir soruna sebebiyet verebilecek kişilere dikkat edin.
Emniyet techizatını, motoru kapattıktan hemen sonra çıkarın.
○ Daima ağır, uzun kollu gömlekler (4), uzun pantölonlar (5), kaydırmayan ayakkabılar (6) ve eldivenler (7) giyin. (Şek. 2)
Bol giysiler, kısa pantolon ve sandalet giymeyin, takı takmayın veya çiplak ayakla çalışmayın.
Saçlarını zı omuz hizasından yüksekte olacak şekilde bağlayın.
○ Yorgun ve hastayken ya da alkol, uyusturucu veya ilaçların etkisi altındayken bu aleti kullanmayın.
○ Aleti gece veya görüş mesafesinin düşük olduğu kötü hava koşulları altında kullanmayın. Ve aleti yağmur yağarken veya yağmur yağdıktan hemen sonra kullanmayın.
Kaygan zeminde çalışmak dengenizi kaybederseniz kazaya yol açabilir.
○ Asla bir çocuğun veya deneyimsiz bir kişinin makineyi kullanmasına izin vermeyin.
O Etrafta kuru yapraklar, atık kağıt veya yakıt gibi herhangi yanıcı maddeler varsa motoru başlatmayın.
○ Motoru asla kapalı bir oda ya da bina içinde başlatmayın veya çalıştırmayın. Egzoz dumanının solunması öldürebilir.
○ Makinenin kulplarında yağ veya yakıt olmadığından emin olun.
O Ellerinizi kesici donanımdan uzak tutun.
O Makineyi kesici kısmından kavramayın ya da tutmayın.
○ Kesme eklentisini takarken veya çıkarırken eldiven takılmalıdır. Aksi takdirde yaralanmaya yol açabilir.
○ Uniteyi kapattığınızda, kesme eklentisinin ünite yere bırakılmadan önce durduğundan emin olun.
○ Makineyle uzun süre çalışıyorsanız, titreşimden kaynaklanan muhtemel El-Kol Titreşim Sendromundan (HAVS) korunmak için düzenli aralıklarla mola verin.

Türkçe

UYARI

○ Aleti her zaman uygun koruyucu ekipman ve kıyafetlerle kullanın. Aksi halde yanıklar veya yaralanmalar gibi kazalar meydana gelebilir. (Şek. 2)

○ Kullanım sırasında buji alanına veya yüksek voltaja dokunmayın. Aksi takdirde elektrik çarpması meydana gelebilir.

○ Çalışma sırasında çocukların aletin yakınına yaklaştırmayın.

○ Motora, motor kapağına veya egzoz çıkışına çalışma sırasında veya çalışmadan kısa süre sonra dokunmayın. Aksi takdirde yanıklar veya yaralanma meydana gelebilir

○ Titreşim önleyici sistemler sizi El-Kol Titreşim Sendromu ya da karpal tünel sendromuna karşı koruma garantisi vermez. Bu nedenle, makineyi sürekli ve düzenli kullanan kişiler ellerinin ve parmaklarının durumunu yakından izlemelidir. Yukardaki belirtilerden herhangi birinin ortaya çıkması halinde derhal bir tıbbi yardım alın.

Kalp pili gibi elektrikli/elektronik herhangi bir tıbbi cihaz kullanıyorsanız, elektrikle çalışan herhangi bir cihazı kullanmadan önce doktorunuza ve cihaz imalatçısına danışın.

Ünite/makine güvenliği

○ Her kullanımdan önce ünitenin/makinenin tamamını kontrol edin. Hasarlı parçaları değiştirin. Yakıt sızıntısı olup olmadığını kontrol edin ve tüm bağlantıların doğru yerde ve güvenli şekilde sıkılmış olduğundan emin olun.

O Çatlamış, kırılmış ya da herhangi bir şekilde hasar görmüş parçaları, makineyi/üniteyi kullanmadan önce değiştirin. Arızalı parçalar kaza riskini artırabilir ve bir yaralanmaya yol açabilir.

○ Kesme eklentisi muhafazasının ve emniyet askılarının doğru takıldığından emin olun. Kesme eklentisi muhafazası ve emniyet askıları uygun bir şekilde takılmamışsa çalıştırmayın.

○ Karbüratör ayarı yaparken diğer kişileri makineden uzak tutun.

○ Sadece üretici tarafından bu ünite/makine için önerilen aksesuarları kullanın.

Kullanmadan önce, ayarlama anahtarı veya somun anahtarı gibi aletlerin hala üniteye takılı olmadığından emin olun.

UYARI

○ Unite/makine üzerinde hiçbir şekilde değişiklik yapmayın. Üniteyi/makineyi kesinlikle amaçlanan kullanım dışında bir iş için kullanmayın.

○ Motorun kurcalanması, bu motorun AB tip onayını geçersiz kılar.

Onaylanmayan değişiklikler ve/veya aksesuarlar kullanıcı ya da diğer kişilerde ciddi kişisel yaralanmaya veya ölüme neden olabilir.

Yakıt güvenliği

○ Yakıtı dışarıda ve kıvılcım veya alev olmayan yerlerde doldurun.

○ Yakıt için onaylanmış bir kap kullanın.

○ Motoru çalıştırmadan önce makineyi yakıt doldurma alanından en az 3 m uzağa götürün.

○ Yakı t kapağını çıkarmadan önce motoru durdurun. Yakıt kapağını çalışma sırasında çıkarmayın.

Üniteyi/makineyi depolamadan önce yakıt deposunu boşaltın. Her kullanımdan sonra yakıtın boşaltılması tavsiye edilir. Depoda yakıt kalması halinde, makineyi yakıtı sızdırmayacak şekilde saklayın.

UYARI

○ Yakıt kolayca alev alabilir, patlayabilir veya buharı solunabilir; bu sebeple yakıtı taşırken veya doldururken özel dikkat gösterin.

Yakıtın ya da ünitenin/makinenin yakınında ya da üniteyi/makineyi kullanırken sigara içmeyin ve başkalarının içmesine izin vermeyin.

○ Motoru çalıştırmadań önce tüm yakıt döküntülerini silerek temizleyin.

Üniteyi/makineyi ve yakıtı, yakıt buharlarının şofbenlerden, elektrikli motorlardan veya şalterlerden, fırınlardan, v.b. çıkan kıvılcımlar veya açık alevlere ulaşamayacağı bir yerde saklayın.

○ Uniteyi kuru alanlarda kullanırken, yangın söndürme ekipmanının hazır bulundurulduğundan emin olun.

○ Motoru yeniden yakıt doldurmak için kapatırsanız, ünitenin yakıt eklemeden önce soğuduğundan emin olun.

Kesme güvenliği

O Çim ve çalı dışında herhangi bir malzeme kesmeyin.

O Her kullanımdan önce kesilecek alanı inceleyin.

Savrulabilecek veya makineye dolaşabilecek cisimleri temizleyin.

Ağaç kökleri veya taşlar olan alanlarda kullanmayın.

- Solunum sisteminizi korumak için, böcek ilacı uygulandıktan sonra çimleri keserken, aerosol koruma maskesi takın.

O Çocuklar, hayvanlar, etraftaki kişiler ve yardımcılar dahil diğer kişileri tehlike bölgesinden 15 m uzakta tutun. Size yaklaşan olursa derhal motoru durdurun.

○ Başlatma kolunu çektikten sonra motorun çalışması gecikebileceği için lütfen dikkatli olun.

○ Motoru daima vücudunuzun sağ tarafından tutun.

○ Üniteyi/makineyi her iki elinizle sıkıca tutun.

○ Ayakta sağlam ve dengeli şekilde durun. Çok uzanmayın. Çalışma sırasında dengenizi kaybetmeniz bir yaralanmaya neden olabilir.

○ Motor çalışırken vücudunuzun her tarafını susturucudan ve kesme eklentisinden uzak tutun.

○ Kesme eklentisini diz hizasının altında tutun.

○ Elektrikli kablolar veya gaz borularının mevcut olduğu alanlarda çalışırken lütfen dikkatli olun.

○ Kesme eklentisini çim veya çalıları temizlemek dışında hiçbir şey için kullanmayın. Kesme eklentisinin su birikintileri gibi suya dokunabileceği veya toprağı kazabileceği alanlarda kullanmaktan kaçının. Aksi halde yaralanmalar oluşabilir veya ünite hasar görebilir.

O Titreşimin fazla olduğu düşük hız aralığında uzun süre kullanmaktan kaçının. Aksi takdirde motor hasar görebilir.

Yeni bir çalışma alanına geçerken veya ünitenin kesme eklentilerini, aksesuarlarını, vb. muayene ederken, ayarlarken veya değiştirirken, makineyi kapattığınızdan ve tüm kesme eklentilerinin durduğundan emin olun.

○ Makineyi çalışır durumdayken asla yere bırakmayın.

O Kesme eklentisine dönerken asla dokunmayın.

○ Kesme eklentisinden pislikleri veya otları temizlemeden önce motorun kapalı olduğundan ve tüm kesici eklentilerin tamamen durduğundan her zaman emin olun.

○ Tüm elektrikli aletleri kullanırken daima bir ilk yardım çantası taşıyın.

Üniteyi vücudunuzdan çıkarmadan veya üniteyi gözetimsiz bırakmadan önce motoru kapatın ve kesme eklentisinin durduğundan emin olun.

Eğer üniteyi kazara çarpar veya düşürürseniz, herhangi bir hasar, çatlak veya şekil bozukluğu olmadığından emin olmak için üniteyi derhal kontrol edin.

Eğer alet zayıf çalışıyorsa ve garip bir ses veya titreşim üretiyorsa, derhal motoru durdurun ve muayene ve tamir ettirmek için satıcınıza danışın.

Bu koşullar altında kullanmaya devam etmek yaralanmaya veya aletin hasar görmesine yol açabilir.

○ Yerel kanun ve yönetmeliklere uygun olarak kullanın.

⚠️ UYARI

GERİ TEPME TEHLİKESİ (Şek. 3)

Bıçaklar gibi metal kesme eklentileri kullanırken, dönen eklentinin ön veya sağ tarafiyla ağaçlar veya diğer sert yüzeyler gibi engellerle temas etmek üniteyi bir engeli yakalamaya zorlayabilir, bu da kullanıcıının sağ tarafına doğru bir geri tepme reaksiyonuna yol açabilir.

Kesme eklentisi ağaç kökleri veya otların arkasında gizli taşlarla temas ederse geri tepme meydana gelebilir. Çalışmaya başlamadan önce otların gizlediği herhangi bir engel olmadığından her zaman emin olun.

Geri tepme meydana geldiğinde oluşan tehlikeyi en aza indirmek için, her zaman üniteyi çalışma sırasında vücudunuzun sağ tarafına doğru konumlandırın. Kesme eklentisi dönerken kullanıcıının doğru şekilde konumlanması halinde, bu ünitenin vücutla doğrudan temas etme tehlikesini azaltacaktır.

Bakım güvenliği

• Ünitenin/makinenin bakımını önerilen prosedürlere göre yapın.
  ○ Karbüratör ayarları dışında, bakım yapmadan önce bujinin bağlantısını kesin.
  ○ Karbüratör ayarı yaparken diğer kişileri makineden uzak tutun.
  ○ Sadece üreticinin önerdiği orijinal HiKOKI yedek parçalarını kullanın.

iKAZ

Geri tepme çalıştırıcısını sökmeyin. Geri tepme yayıyla yaralanma ihtimali vardır.

UYARI

Yanlış bakım işlemi, ciddi motor hasarına veya ciddi yaralanmaya sebebiyet verebilir.

Taşıma ve saklama

Üniteyi/makineyi, motoru durdurduktan sonra ve susturucuyu vücudunuzdan uzak tutarak elle taşıyın.
○ Motoru depolamadan ya da taşımadan önce motorun soğumasını bekleyin, yakıt deposunu boşaltın ve üniteyi/makineyi sabitleyin. Aksi halde yangın veya kazalar meydana gelebilir.
Üniteyi/makineyi depolamadan önce yakıt deposunu boşaltın. Her kullanımdan sonra yakıtın boşaltılması tavsiye edilir. Depoda yakıt kalması halinde, makineyi yakıtı sızdırmayacak şekilde saklayın.
○ Uniteyi/makineyi çocukların ulaşamayacağı bir yerde saklayın.
- Ünitenin temizliğini ve bakını dikkatlice yapın ve kuru bir yerde saklayın.
○ Taşıma ya da saklama sırasında motor düğmesinin kapalı olduğundan emin olun.
○ Taşıma veya depolama sırasında, kesme eklentisini çıkarın ya da bıçağın üzerine bıçak kapağını yerleştirin.
○ Taşıma sırasında yakıt kaybını, hasarı veya yaralanmayı önlemek için makineyi sabitlemeniz gerekir.
Eğer bir uyarı etiketi okunamıyorsa, soyulursa veya ayırt edilemiyorsa yenisi ile değiştirin. Yeni etiketler satın almak için HiKOKI Yetkili Servis Merkezleriyle irtibata geçin.
Bu kılavuzda yer almayan durumlarda dikkatli olun ve sağ duyunuzu kullanın. Desteğe ihtiyacınız varsa, HiKOKI Yetkili Servis Merkezleri ile irtibata geçin.

TEKNİK ÖZELLİKLER

Bu makinenin TEKNİK ÖZELLİKLERİ, 261. sayfadaki tabloda listelenmiştir.

NOT

Tüm veriler önceden haber verilmeden değiştirilebilir.

MONTAJ İŞLEMLERİ

Kolun takılması

(1) Halka tip kol (Şek. 4)

Kolu tahrik mili borusuna takın.

Çalışmadan önce yerini en rahat konuma gelecek şekilde ayarlayın.

Kolu 4 civatayla sıkıca taktığınızdan emin olun.

NOT

Ünitenizin tahrik mili borusunun üzerinde kol yeri etiketi (8) varsa, çizime uyun.

(2) Bisiklet tip kol (Şek. 5)

Kol bağlantısını (9) tertibattan çıkarın.

Kolları yerleştirin ve kol bağlantısını dört civatayla hafifçe yerine takın. Uygun konuma ayarlayın. Daha sonra civatalar ile sıkıca takın.

Boşluk kalmadığından emin olmak için koruma borusunu tahrik mili borusuna veya kola kablo klipsleri (10) kullanarak takın. (Şek. 6)

Emniyet askılarının takılması

⚠️ UYARI

Eğer ürün emniyet askıları içeriyorsa, bunları her zaman kullandığınızdan emin olun.

Emniyet askılarının kancasını (11) tahrik mili borusu üzerindeki askıya (12) takın. (Şek. 7)

Emniyet askılarının uzunluğunu aletin kolay kullanılabilmesi için ayarlayın.

NOT

Askının (12) konumunu üniteyi dengelemek için ayarlamanız gerekebilir. Bunun için, cıvatayı (13) gevşetin ve askının (12) konumunu ayarlayın. Gerektiği gibi ayarladıktan sonra, cıvatayı (13) iyice sıktığınızdan emin olun. (Şek. 7)

Kesme eklentisi muhafazasının takılması

⚠️ UYARI

Eğer yanlış veya hatalı bir muhafaza takılırsa, bu ciddi kişisel yaralanmaya neden olabilir.

iKAZ

Bazı kesme eklentisi muhafazaları keskin çizgi sınırlayıcılarıyla donatılmıştır. Tutarken dikkatli olun.

NOT

○ İki parçalı tip kesme eklentisi muhafazası olan bir kesici başlığı kullanırken, muhafaza uzantısını kesme eklentisi muhafazasına takın, sonrasında civatayı (14) sıkın. (Sek. 8)
- Muhafaza braketi bazı modellerde dişli muhafazasına önceden takılmış olarak gelebilir.

Kesme eklentisi muhafazasını muhafaza braketiyle hizalayın (15) ve civata ve muhafaza tutucu (16) (eger donatılmışsa) kullanarak tahrik mili borusuna sabitleyin. (Şek. 9)

⚠️ UYARI

Metal veya plastik bıçaklar kullanırken muhafaza uzantısını çıkarın. Aksi halde yaralanmalar oluşabilir veya kesme eklentisi muhafazası hasar görebilir.

NOT

Muhafaza uzantısını çıkarmak için, çizimlere başvurun. Uzantının keskin çizgi sınırlayıcısı olduğu için eldiven takın. Civatayı gevşetin (14). Sonrasında muhafazanın üzerindeki üç adet kare tırnağı sırayla birer birer itin. (Şek. 10)

Kesme eklentisinin takılması

⚠️ UYARI

○ Kesme eklentisini kullanım talimatlarında belirtildiği gibi doğru ve sağlam bir şekilde takın.
Doğru ve güvenli bir şekilde takılmadığı takdirde, yerinden çıkabilir ve ciddi ve/veya ölümcül yaralanmaya neden olabilir.
○ Kesme eklentilerini motor çalışırken takmayın veya çıkarmayın.
○ Her zaman orijinal HiKOKI kesme eklentileri ve metal bağlantı parçaları kullanın.

Türkçe

Yarı otomatik kesme kafasının takılması

Düşük devirde (maksimum 6000 dk-1) yüklendiğinde otomatik olarak daha fazla naylon kesme ipi besler.

Teknik özellikler

Kod No.	Montaj vidası tipi	Dönme yönü	Montaj vidası boyutu
6600570	Dişi vida	Saat yönünün tersine	M10xP1,25-LH

Uygulanabilir naylon kordon

Kordon çapı: Φ2,4 mm Uzunluk: 5 m

1. Önlemler

O Muhafaza, kapağa emniyetli şekilde bağlanmalıdır.

○ Kapağı (17), muhafazayı (18) ve diğer bileşenleri çatlaklara veya başka hasarlara karşı kontrol edin. (Sek. 11)

O Mühafazayı ve düğmeyi aşınmaya karşı kontrol édin.

Düğmenin altında (19) bir delik varsa, derhal yeni parçalarla değiştirin. (Şek. 11)

○ Kesme kafası ünitenin dişli muhafazasına sıkıca takılmalıdır.

O Eğer kesme kafası kesme ipini uygun şekilde beslemezse, naylon ipin ve tüm bileşenlerin uygun şekilde takılıp takılmadığını kontrol edin. Desteğe ihtiyacınız varsa, HiKOKI Yetkili Servis Merkezleri ile irtibata geçin.

! UYARI

HiKOKI kafaları için, yalnızca üretici tarafından tavsiye edilen esnek, metalik olmayan ipi kullanın. Asla tel veya tel halat kullanmayın. Bunlar kopabilir ve tehlikeli uçan parçalara dönüşebilir.

1. Kurulum (Şek. 12)

Mili kilitlemek için Alyan anahtarını (20) dişli muhafazasının deliğine ve kesici tutucunun oyuğuna (A) (21) yerleştirin.

Kesme kafasını çim kesicilerin/çalı kesicilerin ön “ dişli muhafazasına takın. Montaj somunu sol yönlü dişe sahiptir. Gevşetmek için saat yönünde/sıkmak için saat yönünün tersine çevirin.

NOT

Kesici tutucu kapağı burada kullanılmadığından, eğer bu donanıma sahipse bir metal biçak kullanılacağı zaman için saklayın.

1. Ip uzunluğunun ayarlanması

Motor hızını mümkün olduğu kadar düşük olarak ayarlayın ve başlığı yere indirerek halifçe vurun. Her bir vuruşta naylon ip yaklaşık 3 cm dışarı çekilecektir. (Şek. 13)

Naylon ipi elinizle de uzatabilirsiniz ancak motor tamamen durmuş olmalıdır. (Şek. 14)

Her çalışmadan önce, naylon ipi 11–14 cm arasında uygun uzunluğa ayarlayın.

Kesici bıçağın takılması (Şek. 15)

(Bu donanima sahipse)

Mili kilitlemek için Alyan anahtarını (20) dişli muhafazasının deligiğine ve kesici tutucunun oyuğuna (A) (21) yerleştirin.

Şu sırayla monte edin: Kesici tutucu (A) (21), biçak (22), kesici tutucu (B) (23), somun kapağı (24).

14 ± 2 N·m sıkma torkuyla sabitleme somununu yıldız anahtarla sıkın. Lütfen, kesici sabitleme somununun (25) dişlerinin sola doğru olduğuna (gevşetmek için saat yönünde/ sıkmak için saat yönünün tersine döndürüleceğine) dikkat edin.

NOT

○ Bıçak tutucusunu (B) (23) monte ederken, içbükey tarafı yukarıya doğru ayarladığınızdan emin olun.

○ Bir biçağı takarken veya çıkarırken, eldiven giydiğinizden ve biçak kapağını bıçağın üzerine yerleştirdiğinizden emin olun.

iKAZ

Çalışmadan önce bir somun kapağını (24) aşınma veya çatlaklara karşı kontrol edin. Herhangi bir hasar veya aşınma varsa, bu parça bir sarf malzemesi olduğu için değiştirin.

! UYARI

○ Bir kesme biçağı monte ederken, bıçakta herhangi bir çatlak veya hasar olmadığından ve kesici kenarların doğru yöne baktığından emin olun.
○ Biçak takma bağlantı parçalarında (kesici tutucu (A) (21), kesici tutucu (B) (23), somun kapağı (24), somun (25)) herhangi bir yüzey pürüzü varsa temizleyin. Bunun yapılmaması somunların gevşemesine neden olabilir.
○ Kesici tutucunun (A) (21) çıkıntısı, somunu (25) sıkarken bıçakla (22) yanlış hizalanabilir. Çalışmadan önce, bıçağın doğru takılmış olduğundan emin olun. (Şek. 16)
○ Biçağı elinizle döndürün ve bir sallanma veya anormal bir ses olmadığından emin olun. Sallanma anormal titreşimlere neden olabilir veya somunların gevşemesine neden olabilir.

KULLANIM PROSEDÜRLERİ

Motor yağı

Daima belirtilen motor yağını kullanın (çok mevsimli yağ sınıfı SAE 10W-30). Yetersiz motor yağı veya belirtilen tip dışında motor yağı kullanılması, ünitenin arıza yapmasına neden olabilir.

Motor yağı doldurma

Üniteyi temiz ve düz bir yüzey üzerine yatay olarak yerleştirin.
○ Yağ kapağını çıkarın ve motor yağının yağ deposu açıklığının ağzına kadar gelip gelmediğini kontrol edin. (Şek. 17)
- Eğer yağ düzeyi düşükse veya üniteyi ilk defa kullanıyorsanız, depoyu yağ deposu açıklığının ağzına kadar motor yağıyla doldurun.
○ Eğer motor yağı dikkat çekici şekilde kirlenmişse veya rengi değişmişse, yağı değiştirin.
O Yağ doldurduktan sonra yağ kapağını emniyetli şekilde sıkın.
Üniteyi ilk defa kullandığınızda, motoru yaklaşık 10 saat çalıştırdıktan sonra motor yağını değiştirin. Ardından, her 50 saatlik çalışmadan sonra yağı değiştirin.

UYARI

○ Yanık yaralanması riskinden kaçınmak için, yağı değiştirmeden önce motorun iyice soğumasını bekleyin.
○ Arizaya meydan vermemek için, ikmal sırasında depoya kum veya kir girmemesine dikkat edin.

Yakıt

! UYARI

○ Yakıt doldururken ve yakıtı kullanırken daima iyi bir havalandırma sağlayın.
Yakıt yüksek derecede yanıcıdır ve solunması veya dökülerek cilde temas etmesi halinde ciddi yaralanmaya neden olabilir. Yakıtlə uğraşırken daima dikkatli olun. Bina içinde yakıtlə uğraşırken, havalandırmanın iyi olmasına dikkat edin.
O Daima 89 oktan kurşunsuz markalı benzin kullanın.
○ Marş motorunun zayıflamasına veya gücün azalmasına yol açabileceğinden, benzin ve motor yağı karışımı kullanmayın.

Yakıt doldurma

! UYARI

Yakıt ikmali yapmadan önce her zaman motoru durdurun ve birkaç dakika soğumasını bekleyin.

Yakıt doldurma yeri yakınında sigara içmeyin veya ateş veya kıvılcımla yaklaşmayın.

O Olası aşırı basıncın giderilmesi için, dolum sırasında yakıt deposunu yavaşça açın.
○ Yakıt doldurduktan sonra yakıt deposu kapağını dikkatlice sıkın.
○ Çalıştırmadan önce, üniteyi yakıt doldurma alanının en az 3 m dışına çıkarın.
○ Her zaman giysilere dökülen yakıtı derhal sabunlu suyla yıkayarak temizleyin.
○ Yakıt doldurduktan sonra, herhangi bir yakıt sızıntısı olup olmadığını kontrol ettiğinizden emin olun.
Yakıt doldurmadan önce, ana gövde, yakıt deposu ve kullanıcı üzerindeki statik elektriği gidermek için, lütfen hafif ıslak toprağa dokunun.

Yakıt doldurmadan önce, depo kapağı alanını dikkatlice temizleyin ve depoya herhangi bir pislik düşmediğinden emin olun.

Çalıştırma

UYARI

○ Aleti başlatmadan önce, kesme eklentisinin herhangi bir nesneye ya da zemine dokunmadığından emin olun. Aksi halde, kesme eklentisi beklenmedik şekilde dönerek sakatlanmaya neden olabilir.
Kesme eklentisinin motor rölantideyken dönmediğinden emin olun. Eğer dönerse, "BAKIM" bölümündeki "Rölanti hızı ayarlama" altındaki talimatlara göre rölanti hızını ayarlayın. Bu ayarlamadan sonra kesme eklentisi hala dönüyorsa, hemen motoru durdurarak kullanımı kesin ve ardından aleti en yakındaki HiKOKI Yetkili Servis Merkezi'ne götürün.

(1) Soğuk motorun çalıştırılması

1. Kontak anahtarını (26) ON (açık) konumuna getirin. (Şek. 18)
2. Yakıtın geri dönüş borusundan (28) akmasını sağlamak için enjeksiyon pompasına (27) birkaç defa basın. (Şek. 19)
3. Jikle kolunu (29) START (başlatma) konumuna (kapalı) (A) getirin. (Şek. 20)
4. Kolu iyice tuttuğunuzdan emin olarak ve geriye fırlamamasını sağlayarak marş düzeneğinin kolunu hızlica çekin. (Şek. 21)
5. Motorun çalışacak hale geldiğini duyduğunuzda, jikle kolunu RÜN (çalıştırma) konumuna (açık) (B) getirin. (Şek. 20)
6. Marş düzeneğini hızla tekrar çekin. (Şek. 21)

NOT

Eğer motor çalışmazsa, 2 ila 5 işlemlerini tekrarlayın.

1. Daha sonra, herhangi bir işlem yapmadan yaklaşık 2-3 dakika motorun ısınmasını bekleyin.

2. Motor rölantide çalışırken kesme eklentisinin dönmediğini kontrol edin.

(2) Sıcak motorun çalıştırılması

Soğuk motoru çalıştırmak için kullanılan prosedürden sadece 1, 6 ve 8 numaralı işlemleri kullanın.

Eğer motor çalışmazsa, soğuk motor için kullanılanla aynı çalıştırma prosedürünü kullanın.

Kesme

UYARI

○ Her zaman emniyet askılarını kullanın ve üniteyi kullanırken uygun kıyafet ve koruyucu ekipmanlar kullanın. (Şek. 22)
○ Çocuklar, hayvanlar, etraftaki kişiler ve yardımcılar dahil diğer kişileri tehlike bölgesinden 15 m uzakta tutun. Size yaklaşan olursa derhal motoru durdurun. (Şek. 23)
○ Eklentinin çevresine çimen veya sarmaşıklar dolanırsa motoru ve eklentiyi durdurun ve bunları temizleyin. Eklentinin etrafına çim veya sarmaşıklar dolanmış halde çalışmaya devam etmek kavramanın erken aşınması gibi hasarlara neden olabilir.

iKAZ

Kullanım ve dikkat edilecek noktalar kesme eklentisi tipine göre farklılık gösterecektir. Güvenli kullanım için, her tip ile sağlanan talimatlar ve yönergeleri takip ettiğinizden emin olun.

NOT

○ Acil durumlarda hızlı bırakma butonuna basın veya acil durum serbest bırakma kanatçığini çekin (bu donanıma sahipse). (Şek. 24)
O Yerel kanun ve yönetmeliklere uygun olarak kullanın.

(1) Yarı otomatik kesme kafasının takılması

○ Bu eklentiyi kullanırken motoru yüksek hıza ayarlayın.

O Çimleri soldan sağa doğru kesin. Kesilen çim gövdeden dışarı doğru atılacaktır, bu da çimlerin giysilerinize gelmesini en aza indirir. (Şek. 25)

○ Naylon ip ile çimleri kesmek için ipin ucundaki yaklaşık 2 cm'i kullanın. İpin tüm uzunluğunu kullanmak dönüş hızını düşürecek ve kesmeyi zorlaştıracaktır.

NOT

Düşük devirde (maksimum 6000 dk-1) yüklendiğinde otomatik olarak daha fazla naylon kesme ipi besler.

⚠️ UYARI

Bu ürün herhangi fazla ipi otomatik olarak kesecek bir çizgi sınırlayıcısı ile donatılmıştır. Uniteyi kullanırken, muhafazayı veya çizgi sınırlayıcıyı çıkarmayın.
B içaklara nazaran nayloron iplerdeki direnç daha büyük olduğu için, yanlış kullanım motor yükünü artırır ve hasara neden olur.
○ Motoru düşük hızlara ayarlı halde kullanmayın. Eğer motor hızı düşükse, eklentinin etrafına çimler dolanabilir, bu da kavramanın kaymasına yol açarak kavrama aşınmasına neden olabilir.
○ Naylon ip kesiciler ile, her zaman 15 cm'in üzerinde ip kullanın. Eğer ipin uzunluğu çok kısaysa, dönüş hızı artar ve naylon ip kesiciye hasara neden olabilir.

(2) Bir biçak kullanma

- Motor hızını çimin direncine göre ayarlayın. Yumuşak çim için, düşük hızlar kullanın, sert çim öbekleri için yüksek hızlar kullanın.

O Çimi kesmek için bıçağın sol tarafını kullanarak sağdan sola doğru kesin. (Şek. 26)

○ Keserken bıçağı hafifçe sola doğru eğmek kesilen çimi sola doğru öbekleyecektir, bu da toplamayı kolaylaştırır.

NOT

Aşırı derecede artan dönüş hızı biçak aşınmasının, titreşimin ve gürültünün artmasına neden olabilir. Aynı zamanda artan yakıt tüketimine neden olacaktır.

⚠️ UYARI

○ Dönen bıçak, kritik alanda katı bir cisimle temas ettiğinde bıçak itilmesi meydana gelebilir.
Bütün ünitenin ve kullanıcıının şiddetli bir şekilde itilmesine sebep olan tehlikeli bir reaksiyon meydana gelebilir. Bu reaksiyona bıçak itilmesi denir. Sonuç olarak kullanıcı ünitenin kontrolünü kaybedebilir, bu durum ciddi veya ölümcül yaralanmaya sebep olabilir. Kesilecek olan malzemeyi görmenin zor olduğu alanlarda bıçağın itilme ihtimali daha fazladır.
○ Kesme eklentisi taşa veya başka bir cisme çarparsa, motoru durdurun ve eklenti ve ilgili parçaların hasar görmediğinden emin olun.

Durdurma (Şek. 27)

Motor hızını düşürün ve birkaç dakika süreyle rölantide çalıştırın, ardından kontak anahtarını (26) kapatın.

⚠️ UYARI

Motor durdurulduktan veya güç kontrolü serbest bırakıldıktan sonra dönmeye devam eden kesme teçhizatı yaralanmaya neden olabilir. Makineyi durdurluğunuzda, kesme eklentisinin makine yere bırakılmadan önce durmuş olması gereklidir.

BAKIM

EMİSYON KONTROL CİHAZLARININ VE SİSTEMLERİNİN BAKIMI, YENİLENMESİ VEYA ONARIMI, HERHANGİ BİR KARAYOLU HARİCİ MOTOR ONARIM KURUMU YA DA KİŞİSİ TARAFINDAN GERÇEKLEŞTİRİLEBİLİR.

Karbüratörün ayarlanması (Şek. 28)

Karbüratör, havayı ve yakıtı karıştıran hassas bir parçadır ve motordan yüksek performans almayı sağlayacak şekilde tasarlanmıştır. Karbüratör, alet fabrikadan çıkmadan önce deneme sürüşü sırasında ayarlanır. Yalnızca çevresel koşullar (iklim ya da atmosfer basıncı), yakıt türü, motor yağı türü vb. gerektirdiğinde ayarlama yapn.

UYARI

○ Karbüratör çok yüksek hassasiyette üretildiği için onu sökmeyin.
○ Bu ürün için, karbüratörün ayarlanabileceği tek özellik rölanti hızıdır (T).
○ Motoru komple kavrama kapağı ve boru monte edilmeden asla çalıştırmayın! Aksi takdirde, kavrama gevşeyebilir ve yaralanmanıza neden olabilir.

T = Rölanti hızı ayar vidası.

Rölanti hızı ayarı (T)

UYARI

○ Motor durduğunda, rölanti hızı ayarlama vidasını (T) saat yönünde aşırı miktarda döndürmeyin. Aksi halde, motor çalıştığıında kesme eklentisi beklenmedik şekilde dönerek yaralanmaya neden olabilir.
○ Rölanti hızı ayarlama vidasını (T), rölantiyi ayarlama haricinde bir amaçla ayarlamayın.

Rölantiyi ayarlarken motoru çalıştırın.

(1) Motor rölantide çalışırken durursa
Motoru çalıştırın ve rölanti hızı ayarlama vidasını (T) motor pürüzsüz bir şekilde dönene kadar saat yönünde yavaşça döndürün. O anda, kesme eklentisinin dönmediğinden emin olun.
(2) Kesme eklentisi rölanti esnasında dönerse
Rölanti hızı ayar vidasını (T) kesme eklentisinin dönmesi durana kadar saatin tersi yönünde yavaşça döndürün. O anda, motorun pürüzsüz bir şekilde döndüğünden emin olun.

UYARI

Rölanti hızı ayarlama vidası (T) ayarlandıktan sonra kesme eklentisi hala dönüyorsa, hemen motoru durdurarak kullanımı kesin ve ardından en yakındaki HiKOKI Yetkili Servis Merkezi'ne başvurun.

Motor yağının değiştirilmesi

Kirli motor yağı, motorun kullanım ömrünü önemli ölçüde azaltacaktır. Motor yağını düzenli olarak kontrol edin ve değiştirin.

UYARI

O Yanık yaralanması riskinden kaçınmak için, yağı değiştirmeden önce motorun iyice soğumasını bekleyin.
○ Arizaya meydan vermemek için, ikmal sırasında depoya kum veya kir girmemesine dikkat edin.

Yağı değiştireceğiniz zaman: Üniteyi ilk defa kullanırken, yaklaşık 10 saat çalıştırmadan sonra veya 1 aylık süre dolduğunda (hangisi daha erken ise) ve ardından her 50 saatlik çalıştırmadan veya 6 aylık süreden sonra (hangisi daha erken ise).

Belirtilen motor yağı: Çok mevsimli yağ sınıfı SAE 10W-30

Motor yağ kapasitesi: 80 ml

1. Kontak anahtarını kapatın.
2. Yakıt kapağının emniyetli şekilde sıkılıp sıkılmadığını kontrol edin.
3. Yağ kapağını çıkarın, üniteyi yağ deposunun ağzı alt tarafa gelecek şekilde yatırım ve motor yağını bir kapa akıtın. (Şek. 29)
4. Motor yağı tamamen boşaldığında, üniteyi temiz ve düz bir yüzey üzerine yatay olarak yerleştirin.
5. Yağ deposunu depo açıklığının ağzına kadar motor yağıyla doldurun. (Şek. 17)
6. Yağ kapağını elinizle emniyetli şekilde sıkın.

NOT

○ Atık motor yağını çöplerle birlikte atmayın veya yere dökmeyin.
Yağı bölgenizde geçerli olan yönetmeliklere uygun şekilde atın.
Eğer bu konuda bilgi sahibi değişeniz, yağı satın aldığınız bayiye danışın.
○ Depoyu belirtilen miktarda motor yağıyla doldurun.
Çok fazla veya çok az motor ya ığı, motorun arızalanmasına neden olabilir.
○ Motor yağı kullanılmasa bile zamanla bozulur. Motor yağını düzenli olarak değiştirin.

Hava filtresi (Şek. 30)

Aşağıdaki durumlara meydan vermemek için, hava filtresi (30) toz ve kirden arındırılmalıdır:

O Karbüratör arızaları.

○ Başlatma problemleri.

○ Motor gücünün düşmesi.

○ Motor parçalarının gereksiz yere aşınması.

○ Anormal yakıt tüketimi.

Özellikle tozlu bir bölgede çalışıyorsanız, hava filtresini her gün ya da günde birkaç kez temizleyin.

Hava fi Itresinin temizlenmesi

Hava filtresi kılıfını ve filtreyi (28) çıkarın. Benzin ile durulayın. Tekrar takmadan önce filtrenin kuru olduğundan emin olun. Bir süre kullanılan hava filtresi tamamen temizlenemez. Bu nedenle, düzenli olarak yenisiyle değiştirilmelidir. Hasar gören filtre mutlaka değiştirilmelidir.

Yakıt filtresi (Şek. 31)

Yakıt filtresini (31) yakıt deposundan çıkarın ve eğer kirliyse filtreyi değiştirin.

NOT

Tıkanmış bir yakıt filtresi (31) yakıtın beslenmesini engelleyebilir ve motorda bir dönme arızasına yol açabilir.

Buji (Şek. 32)

Buji aşağıdaki nedenlerle zarar görebilir:

O Yanlış bir karbüratör ayarı.

○ Kirli bir hava filtresi.

O Sert çalışma koşulları (soğuk hava gibi).

O Çok fazla motor yağı

Bu faktörler buji elektrotlarında birikintiler oluşmasına ve dolayısıyla arızaya ve çalıştırma zorluklarına neden olabilir. Motorun gücü zayıfsa, başlatılması zorlaşmışsa ya da rölantide zayıf bir şekilde çalışıyorsa, öncelikle bujiyi kontrol edin.

Buji kirliyse temizleyin ve elektrot tırnak açıklığını kontrol edin. Gerekirse yeniden ayarlayın. Doğru boşluk 0,6 mm'dir. Buji yaklaşık 100 çalışma saatinden sonra ya da elektrotlar kötü şekilde aşınmışsa daha erken bir zamanda yenisi ile değiştirilmelidir.

NOT

Bazı bölgelerde, yerel kanunlar, ateşleme sinyallerinin bastırılması için dirençli buji kullanılmasını gerektirmektedir. Makinenizde orijinal olarak dirençli buji varsa, eskiyen bujiyi yine aynı tipte buji ile değiştirin.

Dişli muhafazası (Şek. 33)

Dişli muhafazası tarafındanı gres doldurma tapasını çıkararak yaklaşık her 50 çalışma saatinde bir dişli muhafazasını veya konik dişliyi gres seviyesi için kontrol edin.

Dişlilerin dış yanlarında gres görülmüyorsa, dişli muhafazasını 3/4'üne kadar kaliteli lityum bazlı çok amaçlı gresle doldurun. Dişli muhafazasını tamamen doldurmayın.

iKAZ

○ Bujiyi orijinal konumuna geri takarken tüm kir veya kumu temizlediğinizden emin olun.
○ Dişli muhafazasının muayenesi veya bakımını yapmadan önce, muhafazanın soğuduğundan emin olun.

Yarı otomatik kesme kafası

Naylon ipin değiştirilmesi

1. Şek. 34'ta görüldüğü gibi kilitleme dillerini başparmaklarınızla içeri doğru sıkıca itmek suretiyle muhafazayı (18) çıkarın.
2. Muhafazayı çıkardıktan sonra, makarayı çıkarın ve kalan ipi atın.
3. Yeni naylon ipi resimde görüldüğü gibi eşit olmayacak şekilde (yaklaşık 10 cm) ikiye katlayın.
   Naylon ipin U-şekilli ucunu makaranın orta kısmı üzerindeki oluşun (32) içine oturtun.
   Makara üzerinde ipin her bir yarısını bölümün kendine ait tarafından tutmak suretiyle iki parçasını da aynı yönde sarın. (Şek. 35)
4. Her ipi, yaklaşık 10 cm uzunluğunda serbest uçlar bırakarak durdurucu deliklere (33) bastırın. (Şek. 36)
5. Makarayı muhafazaya yerleştirirken, ipin her iki serbest ucunu ip kılavuzundan (34) geçirin. (Şek. 37)

NOT

Makarayı muhafazaya yerleştirirken, sonradan ipi daha kolay serbest bırakmak için durdurucu deliklerle (33) ip kılavuzunu (34) hizalamaya çalışın.

1. Kapağı, kapak üzerindeki kapak kilitleme tırnakları (35) muhafaza üzerindeki uzun deliklere (36) karşılık gelecek şekilde muhafaza üzerine yerleştirin. Ardından, mahfaza bir “klik” sesiyle yerine oturuncaya kadar emniyetli şekilde bastırın. (Şek. 38)

2. Kesme ipinin başlangıç uzunluğu yaklaşık 11–14 cm ve her iki tarafta eşit olmalıdır. (Şek. 39)

Bıçak (Şek. 40)

UYARI

Biçağı tutarken veya biçagın bakımını yaparken koruyucu eldiven takın.

○ Keskin bir biçak kullanın. Kör biçakların takılma ve itme ihtimali daha fazladır.
Hasarlı ve sıkılması zor ise sabitleme somununu değiştirin.
○ Biçak değiştirirken, HiKOKI tarafından tavsiye edilen, 25,4 mm (bir inç) takma delikli bir biçak satın alın.
○ 3 dişli bıçak (37) olması durumunda, her iki tarafta da kullanılabilir.
○ Yapılacak iş için doğru biçağı kullanın.
O Biçakları değiştirirken, uygun aletler kullanın.
○ Kesici kenarlar köreldiğinde çizimde gösterildiği gibi yeniden bileyin veya eğeleyin. Yanlış bileme aşırı titreşime sebep olabilir.
○ Bükülen, çarpılan, çatlayan, kırılan veya başka bir şekilde hasar gören bıçakları atın.

NOT

Bıçak bilenirken, çatlamaların önlenmesi için dişin tabanında orijinal yarıçap şeklinin sürdürülmesi önemlidir.

Uzun süreli depolama için

Yakıt deposundan tüm yakıtı boşaltın ve tüm motor yağını boşaltın. Motoru çalıştırın ve durana kadar bekleyin. Kullanımdan kaynaklanan her türlü hasarı onarın. Makineyi temiz bir bezle veya yüksek basınçlı havayla temizleyin. Buji deliğinden silindire birkaç damla motor yağı koyun ve yağı dağıtmak için motoru birkaç kez döndürün.

Makinenin üzerini örtün ve kuru bir yerde saklayın.

Bakım programı

Aşağıda bazı genel bakım talimatları bulacaksınız. Ayrıntılı bilgi için, lütfen bir HiKOKI Yetkili Servis Merkeziyle irtibata geçin.

Günlük bakım

○ Makinenin dış yüzeyini temizleyin.
O Emniyet askılarının hasar görmediğini kontrol edin.
○ Kesme eklentisi muhafazasını hasara veya çatlaklara karşı kontrol edin. Darbeler veya çatlaklar olması halinde muhafazayı değiştirin.
Kesme eklentisinin uygun bir şekilde ortalanmış, keskin, çatlaksız olup olmadığını kontrol edin. Ortalanmamış bir kesme eklentisi, üniteye hasar verebilecek ağır titreşimlere sebep olur.
○ Kesme eklentisi somununun yeterince sıkılıp sıkılmadığını kontrol edin.
○ Biçak kapağının hasarsız olduğundan ve sağlam bir şekilde takılabildiğinden emin olun.
○ Somunların ve vidaların yeterince sıkıldıklarından emin olun.
○ Motor yağının hacmini ve durumunu kontrol edin.
- Ünitenin hasarsız olduğunu ve kusurları olmadığını kontrol edin.

Haftalık bakım

○ Marş motorunu, özellikle kordonu ve geri döndürme yayını kontrol edin.
○ Bujinin dış kısmını temizleyin.
○ Bujiyi çıkarın ve elektrot açıklığını kontrol edin. Açıklığı 0,6 mm'ye ayarlayın veya bujiyi değiştirin.
○ Konik dişlinin 3/4'üne kadar gresle dolu olduğunu kontrol edin.
○ Hava filtresini temizleyin.

Aylık bakım

○ Yakıt deposunu benzinle yıkayın.
○ Karbüratörün ♂ kısmını ve etrafını temizleyin.
○ Fanı ve etrafındaki alanı temizleyin.

AKSESUARLARIN SEÇİLMESİ

Bu makinenin aksesuarları 262. sayfada listelenmiştir.

KESME EKLENTİLERİNİN SEÇİLMESİ

Her model için tavsiye edilen aksesuarlar aşağıdaki tabloda verilmiştir.

Satın almak için, HiKOKI Yetkili Servis Merkezleriyle irtibata geçin.

“●” işareti ile işaretlenmeyen aksesuarlar takılamayacağı için lütfen dikkatlice kontrol edin.

Önerilen aksesuarların listesi

Tip İsim		Özellikler HALKA KOL BİSİKLET KOLU
		Çap	Besleme Sistemi Adaptörü veya Diş Sayısı (Bıçak)	Bıçak Kalınlığı (mm) veya Kesme çizgisi Çap (mm)	CG25EUAP (L)	CG25EUAP
ALÜMİNYUM KAFALAR	NAYLON BAŞLIK CH-100 (NAYLON İP İLE)	4" Ön-Kesme Çizgisi 2,2 – 3,0			●	●
	NAYLON BAŞLIK CH-100				●	●
	NAYLON BAŞLIK CH-300 (BIÇAK TUTUCUSU KAPAĞI İLE)	5" Manuel hat besleme 2,2 – 2,7
	NAYLON BAŞLIK CH-300
OTOMATİK NAYLON BAŞLIKLAR	NAYLON BAŞLIK TH-97M	5" L M	10 x 1,25 Somun 2,4 – 2,7
	NAYLON BAŞLIK TH-97U2	5"	L M10 x 1,25 Somun L M8 x 1,25 Somun	2,4 – 2,7
“TAP & GO” NAYLON BAŞLIKLAR	NAYLON BAŞLIK	4" L M	10 x 1,25 Somun	2,4	●	●
	NAYLON BAŞLIK BF-5	5"	L M10 x 1,25 Somun L M8 x 1,25 Somun	2,2 – 3,0 ●	●
	NAYLON BAŞLIK MONTAJI (G138-501)	4" L M	10 x 1,25 Somun 2,0 – 2,8 ●		●
	NAYLON BAŞLIK MONTAJI (S128-500)	5" L M	10 x 1,25 Somun 2,0 – 3,0
BIÇAKLAR	BIÇAK B3/10/1,8	10" 3		1,8	●	●
	BIÇAK B3/10/2,01	10" 3 2,0 ●
	BIÇAK B3/12/3,0	12" 3 3,0
	BIÇAK B4/9/1,6	9" 4 1,6 ●
	BIÇAK B4/10/1,6	10" 4 1,6 ●

SORUN GİDERME

Aletin normal çalışmaması durumunda aşağıdaki tabloda verilen muayeneleri kullanın. Sorunun giderilememesi durumunda, bayinize veya HiKOKI Yetkili Servis Merkezine başvurun.

Durum Nedeni Çözüm
Motor çalışmıyor	Yakıtsistemi	Yakıt deposu boş veya yakıt seviyesi düşük	Yakıt deposunu doldurun
		Yakıt deposunda eski yakıt var (rahatsız edici koku)	Yeni yakıtlą değiştirin.
		Çok fazla yakıt emildi ve buji ıslak	1. Bujiyi sökün ve kurumasına izin verin2.Fazla yakıtı gidermek için marş kolunu 5 veya 6 defa çekin3.Bujiyitakın4. Jikle kolunu RUN (çalıştır) konumuna ayarlayın ve marş kolunu çekin
		Kir, yakıt filtresini tıkamış	Yakıt filtresini temizleyin
		Yakıt borusu bükülmüş veya bağlantısı sökülmüş	Yakıtın düzgün şekilde aktığından emin olun
		Karbüratör arızası	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
	Elektriksistemi	Durdurma düğmesinin kablosu kısa devre oldu	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
		Buji kirli Bujiyi değiştiirn veya temizleyin
		Elektrod boşluğu çok fazla	Boşluğu 0,6 mm'ye ayarlayın.
		Yüksek gerilim kablosu ile buji arasında kötü bağlantı	Bağlayın
		Elektrik sistemi arızası	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
	Diğer	Susturucu egzoz deliği karbonla tıkanmış	Tamir için Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
Motor çalışıyor,fakat hemen stop ediyor.Motor, stop etme eğilimi gösteriyor.	Yakıtsistemi	Yakıt deposu boş veya yakıt seviyesi düşük	Yakıt deposunu doldurun
		Yakıt deposunda eski yakıt var (rahatsız edici koku)	Yeni yakıtlą değiştirin.
		Motor yağı eklenmemelidir	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
		Jikle kolu START (başlat) konumunda	Jikle kolunu RUN (çalıştır) konumuna ayarlayın.
		Yakıt sistemine hava girdi	Yakıt borusunu veya bağlantıyı yeniden takın
		Karbüratör arızası	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
	Elektriksistemi	Ateşleme arızası
		Buji arızası	Yeni bir bujiyle değiştirin
		Elektrik sistemi arızası	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
	Diğer	Motor hararet yapıyor
		Yanlış buj modeli	Belirtilen parçayla değiştirinBzk:“SPESİFİKASYONLAR”
		Hava fi İtresi kirli Temizleyin
		Karbon tıkanması (susturucu egzoz deliği)	Temizleyin
		Yetersiz kompresyon (piston, piston segmanı, silindir)	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun

Türkçe

Durum Nedeni Çözüm
Anormal titreşim	Kesme donanımı uygun şekilde takılmadı	Bkz: “Kesme donanımının takılması”
	Kol, kol braketi veya diğer tespit parçası gevşek	Kontrol edin ve sıkın
	Bıçak büküldü veya hasar gördü	Bıçağı yenisiyle değiştirin
	Dişli muhafazasının etrafına çim dolaştı	Çimi çıkarın
Motor çalışıyor ama kesme donanımı hareket etmiyorHareket zayıf	Dişli muhafazasının etrafına çim dolaştı	Çimi ve kiri çıkarın
Motor stop etmiyor. Stop düğmesi arızası		Motoru stop ettirmek için jikle kolunu START (başlat) konumuna getirin Derhal kullanımı bırakın ve Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
Gaz kelebeği kapatıldığında motor stop ediyor	Rölanti hızı çok düşük	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun
Gaz kelebeği kapalıyken kesme donanımı dönmeye devame eder	Rölanti hızı çok yüksek Gaz teli çok gergin	Yetkili HiKOKI Servis Merkezleri ile iletişim kurun

SENSUL SIMBOLURILOR
