CG25EUAP - Sekačka na trávu HiKOKI - Bezplatný návod k obsluze

Značka	HiKOKI
Model	CG25EUAP
Typ produktu	Sekačka na trávu (univerzální vyžínač)
Typ motoru	4taktní, jednoválcový
Zdvihový objem	25 cm³
Palivo	Bezolovnatý benzin, oktanové číslo 89
Objem palivové nádrže	Přibližně 0,5 L
Motorový olej	SAE 10W-30, objem 80 ml
Startování	Ruční startér
Systém řezání	Poloautomatická hlava (nylonová struna Ø 2,4 mm) nebo kovový nůž se 3 nebo 4 zuby
Průměr řezu (struna)	Až 14 cm (nastavitelný 11-14 cm)
Maximální otáčky	6000 min⁻¹ (strunová hlava)
Hladina akustického tlaku (LpA)	Viz návod (není uvedeno ve výňatku)
Zaručená hladina akustického výkonu (LwA)	Viz návod
Hmotnost (suchá)	Přibližně 5,5 kg
Bezpečnost	Postroj, ochrana řezu, nouzové zastavení, omezovač struny
Běžná údržba	Čištění vzduchového filtru, výměna oleje (každých 50 h), výměna svíčky, mazání převodové skříně
Náhradní díly	Vzduchový filtr, svíčka, řezací hlava, nože, nylonová struna, mazivo
Příslušenství v balení	Postroj, ochrana, kombinovaný klíč, imbusový klíč, odměrka na olej, brýle (podle modelu)
Opravitelnost	Kontaktujte autorizované servisní středisko HiKOKI

Často kladené otázky - CG25EUAP HiKOKI

Jaký typ paliva použít pro sekačku HiKOKI CG25EUAP?

Použijte bezolovnatý benzin s oktanovým číslem 89. Nemíchejte olej do paliva, protože motor je 4taktní. Tankujte vždy venku, daleko od jakéhokoli plamene nebo jiskry.

Jak nastartovat studený motor?

1. Přepněte spínač do polohy ON. 2. Několikrát stiskněte palivové čerpadlo, dokud palivo nezačne proudit. 3. Nastavte sytič do zavřené polohy (start). 4. Rázně zatáhněte za lanko startéru. 5. Při prvních záchvěvech otevřete sytič. 6. Znovu zatáhněte pro nastartování. Nechte zahřát 2-3 minuty.

Jak nastavit délku nylonové struny v poloautomatické hlavě?

Při nízkých otáčkách motoru poklepejte řezací hlavou o zem: struna se posune o přibližně 3 cm na každý poklep. Ideální délka je 11 až 14 cm na každé straně. Strunu můžete také prodloužit ručně po zastavení motoru.

Jaký motorový olej použít a jak jej vyměnit?

Použijte olej SAE 10W-30. Objem je 80 ml. Při výměně nechte motor vychladnout, vyjměte víčko oleje, nakloňte zařízení, aby starý olej vytekl do nádoby, poté naplňte až po okraj otvoru. Vyměňte po 10 hodinách (poprvé) a poté každých 50 hodin.

Jak nainstalovat kovový nůž?

Zablokujte hřídel imbusovým klíčem. Nasaďte v pořadí: podpěra řezu A, nůž, podpěra řezu B, upevňovací matice (levý závit, utahovat proti směru hodinových ručiček). Utáhněte na 14 ± 2 N·m. Zkontrolujte, že nůž není vyvážený a že ostří je ve správném směru.

Co dělat, pokud řezný nástroj běží na volnoběh?

To je nebezpečné. Pomalu otáčejte šroubem nastavení volnoběhu (T) proti směru hodinových ručiček, dokud se nástroj nezastaví. Pokud problém přetrvává, okamžitě zastavte motor a kontaktujte autorizované servisní středisko HiKOKI.

Jak vyčistit vzduchový filtr?

Demontujte kryt filtru a vyjměte filtr. Umyjte jej v benzínu, nechte zcela vyschnout před opětovnou montáží. Vyměňte, pokud je poškozený nebo velmi znečištěný. Čistěte denně nebo častěji v prašném prostředí.

Jaké jsou základní bezpečnostní pokyny?

Vždy noste brýle, přilbu a ochranu sluchu. Udržujte bezpečnou vzdálenost 15 m kolem sebe. Používejte postroj. Nedotýkejte se řezného nástroje za chodu. Nikdy netankujte při zapnutém motoru. Před odložením zařízení počkejte na úplné zastavení.

Jak vyměnit nylonovou strunu v řezací hlavě?

Stiskněte blokovací západky pro vyjmutí pouzdra. Vyjměte cívku a vyhoďte starou strunu. Přeložte novou strunu délky 5 m napůl, zavěste smyčku do středové drážky, naviňte obě vlákna stejným směrem, oddělte je přepážkou. Nechte 10 cm volných, protáhněte je do zastavovacích otvorů a vložte cívku zpět do pouzdra, přičemž otvory zarovnejte s vodicí drážkou. Zatlačte kryt na místo.

Co dělat, když motor nenastartuje?

Zkontrolujte palivo (staré?), svíčku (vyčištěnou nebo vyměněnou, mezera 0,6 mm), vzduchový filtr (čistý) a zda je sytič správně nastaven. Pokud je svíčka zalitá, odpojte ji, několikrát zatáhněte za startér, abyste odstranili přebytečné palivo, a zkuste to znovu. Pokud nic nepomáhá, kontaktujte autorizovaný servis.

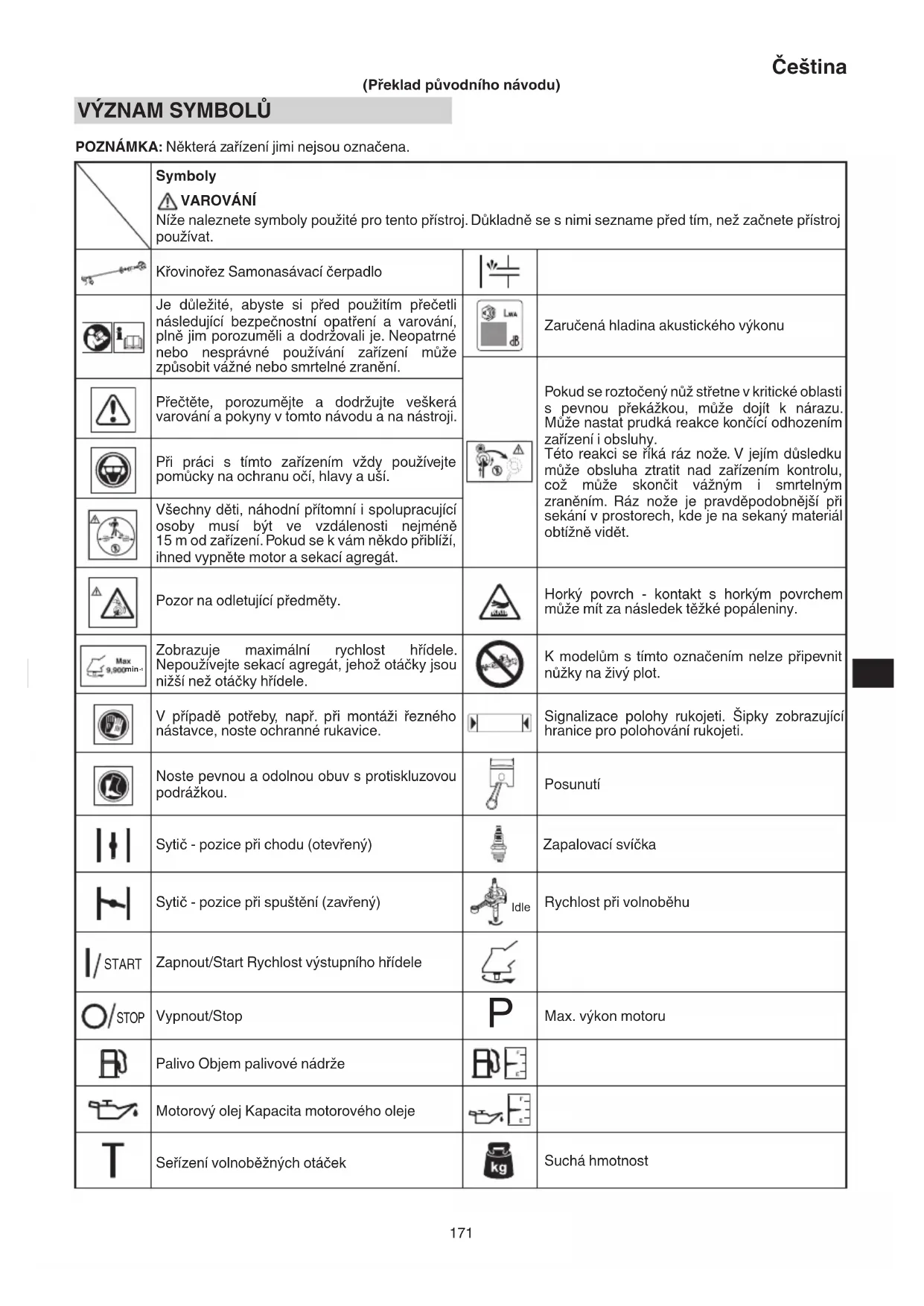

NÁVOD K OBSLUZE CG25EUAP HiKOKI

POZNÁMKA: Některá zařízení jimi nejsou označena.

	Symboly⚠ VAROVÁNÍNiže naleznete symboly použité pro tento přístroj. Důkladně se s nimi seznamé před tím, než začnete přístroj používat.
	Křovinořez Samonasávací čerpadlo
	Je důležité, abyste si před použitím přečetli následující bezpečnostní opatření a varování, plně jim porozuměli a dodržovali je. Neopatrné nebo nesprávné používání zařízení může způsobit vážné nebo smrtelné zranění.		Zaručená hladina akustického výkonu
			Pokud se roztočený nůž střetne v kritické oblasti s pevnou překážkou, může dojit k nárazu. Může nastat prudká reakce končící odhozením zařízení i obsluhy.Této reakci se říká ráz nože. V jejím důsledku může obsluha ztratít nad zařízením kontrolu, což může skončit vážným i smrtelným zraněním. Ráz nože je pravděpodobnější při sekání v prostorech, kde je na sekaný materiál obtížně vidět.
	Přečtěte, porozumějte a dodržujte veškerá varování a pokyny v tomto návodu a na nástroji.
	Při práci s tímto zařízením vždy používejte pomůcky na ochranu očí, hlavy a uší.
	Všechny děti, náhodní přítomní i spolupracující osoby musí být ve vzdálenosti nejméně 15 m od zařízení. Pokud se k vám někdo přiblíží, ihned vypněte motor a sekací agregát.
	Pozor na odletující předměty.		Horký povrch - kontakt s horkým povrchem může mít za následek těžké popáleniny.
	Zobrazuje maximální rychlost hřídele. Nepoužívejte sekací agregát, jehož otáčky jsou nižší než otáčky hřídele.		K modelům s tímto označením nelze připevnit nůžky na živý plot.
	V případě potřeby, např. při montáži rezného nástavce, noste ochranné rukavice.		Signalizace polohy rukojeti. Šipky zobrazující hranice pro polohování rukojeti.
	Noste pevnou a odolnou obuv s protiskluzovou podrážkou.		Posunutí
| | |	Sytič - pozice při chodu (otevřený)	[ACCK]	Zapalovací svíčka
| | |	Sytič - pozice při spuštění (zavřený)		Rychlost při volnoběhu
I/START	Zapnout/Start Rychlost výstupního hřídele	[AZTK]
O/STOP	Vypnout/Stop		Max. výkon motoru
B	Palivo Objem palivové nádrže
| | |	Motorový olej Kapacita motorového oleje	[142T]
T	Seřízení volnoběžných otáčekŘezný nástavec	a_hv , eq(F)	Suchá hmotnostHladina vibrací podle ISO 22867Přední nebo levá rukojeť / ekvivalent*
L_pA , eqISO22868	Hladina akustického tlaku LpA, ekvivalent ISO 22868*	a_hv , eq(R)	Hladina vibrací podle ISO 22867Zadní nebo pravá rukojeť / ekvivalent*
L_WA , Ra(M)2000/14/EC	Akustická úroveň hluku LwA měřená podle směrnice 2000/14/ESBěh		Neurčitost
L_WA , Ra(G)2000/14/EC	Zaručená akustická úroveň hluku LwA podle směrnice 2000/14/ESBěh
Před použitím zařízeníPečlivě přečtěte návod.Zkontrolujte správné seřízení a nastavení řezné části.Nastartujte přístroj a zkontrolujte nastavení karburátoru. Viz „ÚDRŽBA“.

POZNÁMKA: Ekvivalentní hladina hluku / hladina vibrací se vypočítává jako časově vážený součet energie pro hladinu hluku / vibrací v různých pracovních podmínkách s následujícím časovým rozdělením:

* 1/2 volnoběh, 1/2 plný provoz.

CO JE CO? (Obr. 1)

Protože se tento manuál vztahuje na několik modelů, mohou existovat menší rozdíly mezi obrázky a Vaším zařízením. Použijte pouze ty pokyny, které platí pro vaše zařízení.

A: Víčko palivové nádrže

B: Spouštěč plynu

C: Rukojeť startéru

D: Kryt řezného nástavce

E: Přídavný kryt

F: Rezný nástavec

G: Trubka hnací hřídele

H: Rukojeť

l: Závěs

J: Spínač zapalování

K: Zapalovací svíčka

L: Samonasávací čerpadlo

M: Popruh

N: Pojistka spouštěče plynu

O: Páčka sytiče

P: Motor

Q: Skřín převodovky

R: Víčko na olej

S: Kombinovaný klíč

T: Pokyny pro manipulaci

U: Brýle

V: Imbusový klíč

W: Kryt čepele (pokud je součástí výbavy)

X: Kryt motoru

Y: Kabel (pokud je součástí výbavy)

Z: Odměrka motorového oleje

VAROVÁNÍ A BEZPEČNOSTNÍ POKYNY

Zvláštní pozornost věnujte úsekům označeným slovy:

⚠️ VAROVÁNÍ

Značí možnost vážného úrazu nebo ohrožení života v případě nedodržení pokynů.

UPOZORNĚNÍ

Naznačuje možnost úrazu nebo poškození zařízení v případě nedodržení pokynů.

POZNÁMKA

Užitečné informace zajišťující správnou funkci a použití.

Bezpečnost obsluhy

O Používejte ochranu hlavy (1). (Obr. 2)
○ Vždy používejte ochranný štít nebo brýle (2). (Obr. 2)
○ Používejte schválené chrániče sluchu (3). (Obr. 2)

Dlouhodobé vystavení hluku může vést k trvalému poškození sluchu.

V ěnujte pozornost svému okolí. Všimejte se jakékoli osoby v okolí, která signalizuje problém.

Ihned po vypnutí motoru sejměte bezpečnostní vybavení.

○ Vždy používejte hrubé košile s dlouhými rukávy (4), dlouhé kalhoty (5), protiskluzovou obuv (6) a rukavice (7). (Obr. 2)

Nenoste volné oblečení, šperky, krátké kalhoty ani sandály ani nechod'te bez obuvi.

Vlasy si upravte tak, aby konč ily nad linií ramen.

○ S nástrojem nepracujte, pokud jste unavení, nemocní nebo jste pod vlivem alkoholu, drog či léků.
○ Nepracujte s nástrojem v noci nebo za špatného počasí při špatné viditelnosti. A nepracujte s nástrojem za deště anebo ihned poté, co přestalo pršet.

Při práci na kluzkém povrchu by mohlo dojít ke ztrátě rovnováhy a k nehodě.

○ Nikdy nedovolte dítěti nebo nezkušené osobě používat prístroj.
○ Nespouštějte motor, pokud se v blízkosti přístroje vyskytují hořlavé látky, jako je suché listí, papír nebo palivo.
○ Nikdy motor nespouštějte ani nerozbíhejte v uzavřené místnosti nebo budově. Vdechování výfukových výparů může vést ke smrti.
○ Držadla udržujte čistá od oleje a paliva.
○ Ruce udržujte v bezpečné vzdálenosti od řezné části.
○ Zařízení nikdy nechytejte ani nedržte za řeznou část.
○ Při montáži nebo demontáži řezného zařízení je třeba používat ochranné rukavice. V opačném případě může dojít ke zranění.
○ Po vypnutí zařízení se před jeho položením na zem ujistěte, že řezný nástavec není v pohybu.
○ Při dlouhodobějším používání mějte pravidelné přestávky, abyste se vyhnuli možnému syndromu bělání prstů způsobenému vibracemi.

⚠️VAROVÁNÍ

○ Při práci s nástrojem vždy používejte ochranné vybavení a ochranný oděv. V opačném případě může dojít k nehodám, například k popálení nebo zranění. (Obr. 2)
○ Během práce s přístrojem se nedotýkejte jiskřící oblasti nebo místa s vysokým napětím. Mohlo by dojít k úrazu elektrickým proudem.
○ Během provozu nepouštějte děti do blízkosti nástroje.

○ Během provozu nebo krátce po jeho ukončení se nedotýkejte motoru, krytu motoru nebo výfuku. Mohlo by dojít k popálení nebo zranění.
○ Antivibrační systémy nezaručí ochranu před onemocněním způsobujícím bělání prstů na rukou ani před syndromem karpálního tunelu. Pravidelní a dlouhodobí uživatelé by proto měli sledovat stav svých rukou a prstů. V případě, že zaznamenáte některý z výše uvedených příznaků, ihned vyhledejte lékařskou pomoc.
○ Pokud používáte jakýkoli zdravotnický elektrický/ elektronický přístroj, např. kardiostimulátor, porad'te se před použitím výkonného elektrického zařízení s lékařem i s výrobcem zařízení.

Bezpečnost zařízení/přístroje

○ Před každým použitím celé zařízení/celý přístroj důkladně zkontrolujte. Vyměňte poškozené části. Zkontrolujte úniky paliva a ověřte, zda jsou všechny uzávěry na svém místě a bezpečně utaženy.
○ Před použitím zařízení/přístroje vyměňte prasklé, nalomené nebo jakkoli jinak poškozené části. Vadné díly mohou zvýšit riziko nehod a mohou způsobit zranění.
○ Před spuštěním se ujistěte, že jsou kryt řezného nástavce a popruhy řádně upevněny. Nepracujte s přístrojem, pokud nejsou kryt řezného nástavce a popruhy řádně upevněny.
○ Nastavování karburátoru neprovádějte v blízkosti dalších osob.
○ Používejte pouze příslušenství doporučená výrobcem pro toto zařízení/přístroj.
○ Před zahájením práce se ujistěte, že se na zařízení nenacházejí žádné nástroje, jako například utahovací klíč nebo jiný typ klíče.

⚠️VAROVÁNÍ

○ Nikdy zařízení/přístroj žádným způsobem neupravujte. Zařízení/přístroje používejte výhradně k účelu, k němuž jsou určeny.
Neoprávněný zásah do motoru ruší platnost schválení typu tohoto motoru orgány EU.
○ Neschválené modifikace a/nebo použití neschváleného příslušenství mohou mít za následek vážné zranění nebo způsobit úmrtí obsluhy nebo jiných osob.

Bezpečnost při zacházení s palivem

○ Palivo vylijte venku a v prostředí, kde nemůže dojít k zapálení nebo k vznícení.
○ Používejte nádobu určenou na palivo.
○ Před nastartováním popojděte od místa plnění nejméně o 3 m.
○ Před sejmutím víčka nádrže motor vypněte. Nevyjímejte víčko palivové nádrže během provozu.
○ Před uskladněním zařízení/přístroje vyprázdněte palivovou nádrž. Po každém použití se doporučuje vyprázdnit palivo. Pokud palivo ponecháte v nádrži, ukládejte přístroj tak, aby neuniklo.

⚠️VAROVÁNÍ

O Při manipulaci s palivem nebo při jeho doplňování dbejte mimořádné opatrnosti, protože je snadno vznětlivé, explozivní a dochází ke vdechování výparů.
○ Nikdy nekuřte a kouření nepovolte v blízkosti zařízení/přístroje ani v blízkosti paliva nebo při používání zařízení/přístroje.
○ Před nastartováním otřete případné uniklé palivo.
○ Zařízení/přístroj a palivo uskladňujte na takovém místě, aby výpary z paliva nebyly v kontaktu s jiskrami nebo otevřeným plamenem z ohřívačů vody, elektromotorů či zapalovačů, pecí atd.
○ Pří používání zařízení v přiliš suchých oblastech se ujistěte, že hasící zařízení je snadno dostupné.
○ Pokud vypnete motor kvůli doplnění paliva, ujistěte se před přidáním paliva, že motor vychladl.

Bezpečnost řezání

O Nesekjejte žádný jiný materiál kromě trávy a keřů.
O Před každým použitím prohlédněte oblast sekání/ořezávání. Odstraňte předměty, které mohou být odmrštěny nebo zachyceny. Nepoužívejte zařízení v místech, kde se nacházejí kořeny stromů nebo kameny.
○ Při sekání trávy, na niž byly aplikovány insekticidy, noste kvůli ochraně dýchacích cest před aerosolem ochrannou masku.
Osoby včetně dětí, zvířat, okolostojících i pomocníků udržujte ve vzdálenosti 15 m mimo nebezpečnou zónu. Pokud se k vám kdokoliv přibliží, okamžitě motor vypněte.
○ Dbejte patřičné opatrnosti, ke spuštění motoru může dojít až s prodlením po zatažení rukojeti startéru.
○ Motor držte vždy napravo od těla.
○ Zařízení/přístroj držte pevně oběma rukama.
○ Zaujměte pevný a stabilní postoj a udržujte rovnováhu. Nepředklánějte se ani nezaklánějte.
Vaše ztráta rovnováhy během práce může vést ke zranění.
○ Při běžícím motoru dbejte na to, abyste se žádnou částí těla nepřiblížili k reznému nástavci a tlumiči.
○ Držte řezný nástavec pod úrovní kolen.
○ Bud'te opatrní při práci v místech, kde jsou přítomny elektrické kabely nebo plynové potrubí.
- Řezný nástavec nepoužívejte k jiné činnosti než k sekání trávy nebo k prořezávání keřů. Vyvarujte se práce v místech, kde by řezný nástavec mohl přijít do styku s vodou, jako jsou kaluže a vyhněte se bahnu a nečistotám. V opačném případě může dojít ke zranění nebo k poškození zařízení.
○ Nepoužívejte přístroj dlouhodobě při nízké rychlosti, kdy je vibrace vysoká. Mohlo by dojít k poškození motoru.
○ Při přenášení zařízení do jiného pracovního prostoru, během kontroly, seřizování nebo výměny řezných nástavců, příslušenství atd. se ujistěte, že je motor vypnutý a řezací nástroje jsou zastaveny.
○ Nikdy nepokládejte běžící přístroj na zem.
O Nikdy se nedotýkejte otáčejícího se řezného nástavce.
○ Před čištěním řezných nástavců od nečistot nebo před vyjímáním trávy z řezných nástavců se vždy ujistěte, že je motor vypnutý a řezné nástavce jsou zastaveny.
○ Při používání jakéhokoli výkonného elektrického zařizení mějte vždy na dosah lékárničku.
○ Před sundáním zařízení z těla nebo před jeho ponecháním bez dozoru vypněte motor a ujistěte se, že se řezné nástavce úplně zastavily.
○ Pokud s přístrojem omylem do něčeho narazíte nebo jej upustíte, zkontrolujte jej a ujistěte se, že nedošlo k jeho poškození, prasknutí nebo deformaci.
○ Pokud nástroj pracuje špatně a vydává divný zvuk nebo vibrace, zastavte ihned motor a požádejte svého prodejce o zajištění kontroly a opravy.
Další používání za těchto podmínek může vést k poranění nebo k poškození nástroje.
O Používejte v souladu s místními zákony a předpisy.

⚠️VAROVÁNÍ

NEBEZPEČÍ ZPĚTNÉHO RÁZU (Obr. 3)

Pokud jsou používány kovové řezné nástavce, např. nože, může při zachycení se přední nebo pravé části točícího se nástavce o překážky, jako jsou stromy nebo jiné tvrdé povrchy, dojít k reakci zpětného odhození směrem k pravé straně obsluhy.

Ke zpětnému rázu může dojít, pokud řezný nástavec narazí na kořeny stromů nebo na kameny skryté pod plevelem. Před zahájením práce se vždy ujistěte, že se pod plevelem nevyskytují žádné překážky.

Aby bylo minímalizováno nebezpečí při výskytu zpětného rázu, mějte vždy používané zařízení umístěné na pravé straně těla. Při práci, kdy obsluha stojí ve správné poloze, bude při otáčení se řezného nástavce minimalizováno nebezpečí přímého kontaktu nástroje s tělem operátora.

Čeština

Bezpečnost při údržbě

O Pri údržbě zařízení/přístroje dodržujte doporučené postupy.
○ S výjimkou seřizování karburátoru odpojte před každou údržbou zapalovací svíčku.
○ Nastavování karburátoru neprovádějte v blízkosti dalších osob.
○ Používejte pouze originální náhradní díly HiKOKI doporučené výrobcem.

UPOZORNĚNÍ

Pružný startér nerozebírejte. Hrozí nebezpečí zranění pocházející od jiskry vzniklé zpětným rázem.

VAROVÁNÍ

Nesprávná údržba může mít za následek vážné poškození motoru i zranění osob.

Přeprava a skladování

○ Zařízení/přístroj prénášejte ručně s motorem vypnutým a s tlumičem stranou od těla.
○ Motor nechte vychladnout, vyprázdněte palivovou nádrž a před uskladněním nebo přepravou zařízení/přístroj důkladně zajistěte. Pokud tak neučiníte, může dojít k požáru nebo k úrazu.
○ Před uskladněním zařízení/přístroje vyprázdněte palivovou nádrž. Po každém použití se doporučuje vyprázdnit palivo. Pokud palivo ponecháte v nádrži, ukládejte přístroj tak, aby neuniklo.
○ Zařízení/přístroj skladujte mimo dosah dětí.
○ Zařízení udržujte vždy čisté a ukládejte je na suchém místě.
○ Při přepravě nebo ukládání se ujistěte, že je vypnut spínač motoru.
○ Pro transport nebo skladování bud' odmontujte řezný nástavec, nebo na řezný nástroj umístěte kryt.
○ Během transportu musíte mít přístroj zajištěný, abyste zamezili ztrátě paliva, poškození přístroje nebo zranění.
○ Pokud nápis na štítku s varováním nelze přečíst, štítek se odlupuje nebo se stává nezřetelným, vyměňte jej za nový. Pro pořízení nových štítků kontaktujte autorizované servisní středisko HiKÓKI.

Pokud se vyskytne situace, o které tento návod nepojednává, bud’te opatrní a používejte logický úsudek. V případě, že budete potřebovat pomoc či radu, obraťte se na některé z autorizovaných servisních středisek HiKOKI.

SPECIFIKACE

SPECIFIKACE pro tento přístroj naleznete v tabulce na straně 261.

POZNÁMKA

Změna údajů bez předchozího upozornění vyhrazena.

MONTÁŽNÍ POSTUPY

Instalace rukojeti

(1) Rukojeť typú smyčky (Obr. 4)
Rukojeť upevněte na manžetu hřídele.
P řed zahájením provozu si pozici upravte co možná nejpohodlněji.
Bezpečně rukojeť připevněte 4 šrouby.

POZNÁMKA

Pokud má vaše zařízení štítek pro umístění rukojeti (8) na manžetě hřídele, postupujte podle obrázku.

(2) Rukojeť typu řídítka (Obr. 5)

Umístěte rukojeti a zlehka čtyřmi šrouby upevněte držák. Upravte odpovídající pozici. Pak důkladně utáhněte šrouby. Připevněte ochranný obal k trubce hnací hřídele nebo k rukojeti pomocí kabelových svorek (10), abyste zabránili jeho uvolnění. (Obr. 6)

Instalace popruhu

VAROVÁNÍ

Pokud výrobek obsahuje popruh, vždy jej používejte.

Připevněte skobu popruhu (11) k závěsnému prvku (12) na trubce pohonného hřídele. (Obr. 7)

Přizpůsobte délku popruhu pro snadné používání nářadí.

POZNÁMKA

Pro vyvážení přístroje bude možná potřebné upravit pozici závěsného prvku (12). V takovém případě uvolněte šroub (13) a upravte pozici závěsného prvku (12). Po nastavení podle potřeby nezapomeňte bezpečně utáhnout šroub (13). (Obr. 7)

Instalace ochranného krytu řezného nástavce

VAROVÁNÍ

Nasazení nesprávného nebo vadného krytu může způsobit vážné zranění.

UPOZORNĚNÍ

Některé kryty řezných nástavců jsou vybaveny omezovači pro ostré linie. Při manipulaci s nimi bud’te opatrní.

POZNÁMKA

○ Při používání strunové hlavy s dvoudílným ochranným krytem nástavce připevněte ke krytu nástavce přídavný kryt a poté utáhněte šroub (14). (Obr. 8)
○ U některých modelů může být držák krytu již namontován na pouzdru převodovky.

Nastavte kryt sekacího nástavce do roviny s konzolou krytu (15) a upevněte jej šroubem a pomocí držáku krytu (16) (pokud je dodán) k trubce pohonného hřídele. (Obr. 9)

VAROVÁNÍ

V případě používání kovových nebo plastových nožů sejměte přídavný kryt. V opačném případě může dojít ke zranění nebo k poškození krytu řezného nástavce.

POZNÁMKA

Při odstraňování přídavného krytu postupujte podle nákresů. Noste rukavice, protože nástavec má ostrý omezovač. Povolte šroub (14). Poté jeden po druhém stlačte tří čtvercové záchyty na krytu. (Obr. 10)

Instalace řezného nástavce

VAROVÁNÍ

○ Namontujte řezný nástavec řádně a bezpečně, podle pokynů k manipulaci.
Pokud nebude připevněn rádně a bezpečně, může se uvolnit a způsobit vážné nebo smrtelné zranění.
○ Neinstalujte ani nedemontujte řezné nástavce, když motor běží.
○ Vždy používejte originální řezné nástavce HiKOKI a kovové doplňky.

Instalace poloautomatické řezné hlavy

(pokud je součástí výbavy)

1. Funkce

Při nízkých otáčkách (max. 6000 min ^-1 ) se automaticky vysouvá nylonová sekací struna.

Specifikace

Kód č.	Typ upevňovacího šroubu	Směr otáčení	Velikost upevňovacího šroubu
6600570	Matka	Proti směru hodinových ručiček	M10xP1,25-LH

Průměr Īanka: Φ2,4 mm Délka: 5 m

1. Bezpečnostní opatření

○ Použdro musí být bezpečně připevněno ke krytu.

○ Zkontrolujte kryt (17), pouzdro (18) a další díly, zda na nich nejsou praskliny nebo jiná poškození. (Obr. 11)

○ Zkontrolujte, zda pouzdro a tlačitko nejsou opotrebované. Pokud je pod tlačitkem (19) otvor, ihned tyto díly vyměňte za nové. (Obr. 11)

- Rezná hlava přístroje musí být bezpečně připevněna ke skříni převodovky.

○ Pokud řezná hlava neodvíjí správně řeznou strunu, zkontrolujte, zda nylonová struna a všechny komponenty jsou správně nainstalovány. V případě, že budete potřebovat pomoc či radu, obraťte se na některé z autorizovaných servisních středisek HiKOKI.

⚠️VAROVÁNÍ

U hlav HiKOKI používejte pouze pružná, nekovová lanka doporučená výrobcem. Nikdy nepoužívejte dráty nebo drátěná lanka. Mohou prasknout a fungovat jako nebezpečný projektil.

1. Instalace (Obr. 12)

Trubku pohonného hřídele zajistíte zastrčením imbusového klíče (20) do otvoru ve skřini převodovky a do drážky v držáku rezného nástroje (A) (21).

Nasad'te řeznou hlavu na převodovou skřín u strunové sekačky/křovinořezu. Montážní matice má levotočivé závity. Pro povolení otáčejte ve směru hodinových ručiček/pro utažení proti směru hodinových ručiček.

POZNÁMKA

Protože v tomto případě není používána krytka držáku řezného nástroje, uschovejte ji pro případ použití kovové čepele, pokud je tato součástí vybavení.

1. Nastavení délky struny

Otáčky motoru nastavte na nejnižší možnou hodnotu a klepněte hlavicí o zem. Nylonová struna se každým poklepem povytáhne o 3 cm. (Obr. 13)

Také lze prodloužit nylonovou strunu ručně, ale motor musí být zcela zastaven. (Obr. 14)

P edřkaždou činností nastavte délku nylonové struny na 11 – 14 cm.

Instalace řezné čepeli (Obr. 15)

(pokud je součástí výbavy)

Trubku pohonného hřídele zajistíte zastrčením imbusového klíče (20) do otvoru ve skříni převodovky a do drážky v držáku řezného nástroje (A) (21).

Montáž provedte v následujícím pořadí: Držák řezného nástroje (A) (21), čepel (22), držák řezného nástroje (B) (23), kryt matice (24).

Utáhněte upínací matici kombinovaným klíčem s utahovacím momentem 14 ± 2 N·m. Vezměte prosím v úvahu, že upínací matice řezného nástroje (25) má levotočivé závity (ve směru hodinových ručiček povolujte/proti směru hodinových ručiček utahujte).

POZNÁMKA

○ Při instalaci držáku rezného nástroje (B) (23) zkontrolujte, zda je konkávní strana pripevněna směrem vzhůru.

○ Při montáži nebo demontáži čepele používejte rukavice a umístěte na čepel kryt.

UPOZORNĚNÍ

P. řed zahájením práce zkontrolujte, zda není kryt maticé (24) opotřebený nebo prasklý. Pokud shledáte jakékoliv stopy poškození nebo opotřebení, vyměňte ho, jedná se o spotřební materiál.

⚠️VAROVÁNÍ

○ Při instalaci řezací čepeli se ujistěte, že se na ní nevyskytují praskliny nebo jakákoliv poškození a že řezné hrany směřují správným směrem.

○ Odstraňte nečistoty z povrchu montážních součástí čepele (držák řezného nástroje (A) (21), držák řezného nástroje (B) (23), kryt matice (24), matice (25)). Pokud tak neučiníte, může dojít k uvolnění matic.
○ Vysunutí držáku řezného nástroje (A) (21) může přestat lícovat s čepelí (22), když je utahována matice (25). Před zahájením provozu se ujistěte, že byl nůž správně nainstalován. (Obr. 16)
Otáčejte ručně čepelí a ujistěte se, že se neklepe a nevydává abnormální zvuk. Klepání může vyvolat abnormální vibrate nebo vést k uvolnění matic.

PRACOVNÍ POSTUPY

Motorový olej

Vždy používejte určený motorový olej (univerzální olej s klasifikací SAE 10W-30). Nedostatek motorového oleje nebo použití jiného než určeného typu oleje může způsobit poruchu zařízení.

Plnění motorového oleje

○ Položte zařízení vodorovně na čistý a rovný povrch.
Sejměte víčko oleje a zkontrolujte, zda se motorový olej zvedl do hrdla otvoru palivové nádrže. (Obr. 17)
○ Před prvním použitím zařízení nebo pokud je hladina oleje příliš nízká dolijte do nádrže motorový olej až po hrdlo olejové nádržky.
○ Pokud je motorový olej viditelně znečištěn nebo odlišně zbarven, vyměňte olej.
○ Po doplnění pečlivě dotáhněte víčko olejové nádrže.
○ Pokud používáte zařízení poprvé, vyměňte motorový olej po přibližně 10 hodinách provozu motoru. Poté vyměňujte olej po každých 50 hodinách provozu.

UPOZORNĚNÍ

○ Aby se předešlo nebezpečí popálenin, před výměnou motorového oleje nechte motor rádně ochladit.
○ Pro zabránění poruchy se ujistěte, že se v průběhu plnění do nádrže nedostal písek nebo nečistota.

Palivo

⚠️VAROVÁNÍ

○ Při doplňování nebo jiné manipulaci s palivem dbejte na kvalitní větrání.
○ Palivo je vysoce hořlavé a po nadechnutí nebo polití může dojít k vážnému osobnímu zranění. Vždy dbejte zvýšené pozornosti při manipulaci s palivem. Při manipulaci v budově vždy zajistěte dobré odvětrání.
○ Vždy používejte značkový bezolovnatý benzin 89 okt.
○ Nepoužívejte směs benzinu a motorového oleje, protože může poškodit startér nebo snížit výkon.

Doplňování paliva

⚠️VAROVÁNÍ

O Pred novým plněním paliva motor vždy zastavte a nechte vychladnout po dobu několika minut.
V blízkosti místa plnění paliva nekuřte a nemanipulujte s ohněm či jiskrami.
O Pri doplňování paliva nádrž otvírejte pomalu, aby mohl případný přetlak uniknout.
○ Po dokončení plnění paliva důkladně utáhněte víčko palivové nádrže.
eO Před spuštěním vždy přemístěte zařízení nejméně 3 m od místa plnění paliva.
○ Oděv potřísněný palivem ihned vyčistěte mýdlem.
○ Po dokončení plnění paliva zkontrolujte, zda palivo z nádrže neuniká.
○ Před plněním paliva se dotkněte země, která je mírně vlhká, abyste uvolnili statickou elektrinu z hlavního dílu, palivové nádrže a těla obsluhy.

Před doplňováním opatrně vyčistěte okolí víčka nádrže, aby do nádrže nevnikly nečistoty.

Čeština

Spouštění

⚠️ VAROVÁNÍ

☐ Před spuštěním nářadí se ujistěte, že se sekací nástavec nedotýká žádných předmětů nebo země. V opačném případě se může sekací nástavec nečekaně začit točit a způsobit zranění.

○ Zajistěte, aby se sekací nástavec netočil, pokud motor běží na volnoběh. Pokud by se točil, upravte rychlost volnoběhu podle pokynů z odstavce „Seřízení volnoběžných otáček“ v kapitole „ÚDRŽBA“. Pokud se sekací nástavec i po této úpravě nadále točí, okamžitě vypněte motor a přestaňte nástroj používat; následně odneste nástroj do nejbližšího autorizovaného servisního střediska HiKOKI.

(1) Startování chladného motoru

1. Spínač zapalování (26) nastavte do polohy ZAPNOUT. (Obr. 18)

2. Několikrát stiskněte páčku čerpadla (27) tak, aby palivo proudilo zpětným vedením (28). (Obr. 19)

3. Páčku sytiče (29) nastavte do polohy START (zavřeno) (A). (Obr. 20)

4. Rychle zatáhněte za pružný startér a držadlo přitom důkladně svírejte tak, aby nemohlo zaskočit zpět. (Obr. 21)

5. Až uslyšite, že má motor snahu startovat, vraťte páčku sytiče do polohy BĚH (otevřeno) (B). (Obr. 20)

6. Opět rychle zatáhněte za startér. (Obr. 21)

POZNÁMKA

Pokud se motor nespustí, zopakujte kroky 2 až 5.

1. Před jakoukoliv zátěží pak motor nechte zahřívat asi 2-3 minuty.

2. Zkontrolujte, že se řezný kotouč neotáčí, když motor běží na volnoběžné otáčky.

(2) Startování zahřátého motoru

Při spuštění studeného motoru použijte pouze kroky 1, 6 a 8 z pokynů pro spuštění.

Pokud se motor nespustí, použijte tentýž postup jako v případě studeného motoru.

Sekání

⚠️VAROVÁNÍ

○ Při práci se zařízením používejte vždy popruh, vhodný ochranný oděv a ochranné pomůcky. (Obr. 22)

Osoby včetně dětí, zvířat, okolostojících i pomocníků udržujte ve vzdálenosti 15 m mimo nebezpečnou zónu. Pokud se k vám kdokoliv přiblíží, okamžitě motor vypněte. (Obr. 23)

○ Pokud se na nástavec přístroje namotá tráva nebo popínavé rostliny, vypněte motor a namotaný rostlinný materiál odstraňte. Pokračování v provozu s trávou nebo popínavými rostlinami namotanými na nástavci může vést k poškozením, jako je například předčasné opotřebení spojky.

UPOZORNĚNÍ

Použití a jednotlivá upozornění na to, kde je třeba dbát opatrnosti, se budou lišit v závislosti na typu řezného nástavce. V zájmu bezpečného provozu dodržujte instrukce a pokyny poskytované pro daný typ.

POZNÁMKA

○ V případě nouze stiskněte nouzový vypínač pro rychlé uvolnění nebo zatáhněte za nouzovou klapku (pokud je součástí výbavy). (Obr. 24)

O Používejte v souladu s místními zákony a předpisy.

(1) Použití poloautomatické řezné hlavy

O' Pro používání tohoto nástavce nastavte motor na vysokou rychlost.

○ Sekejte trávu zleva doprava. Posekaná tráva bude odhazována směrem od těla a minimalizuje se její padání na váš oděv. (Obr. 25)

○ U nylonového lanka používejte k sekání trávy přibližně 2 koncové centimetry lanka. Používání celé délky lanka sníží rychlost otáčení a sekání bude obtížné.

POZNÁMKA

Při nízkých otáčkách (max. 6000 min-1) se automaticky vysouvá nylonová sekací struna.

⚠️VAROVÁNÍ

○ Tento výrobek je vybaven omezovačem, který automaticky odřeže přebytečný kabel. Při práci s tímto přístrojem nesnímejte kryt ani omezovač.

Odolnost nylonových lanek je v porovnání s čepelemi vyšší, nesprávným zacházením s lankem však může dojít k zvýšení zatížení motoru a k jeho poškození.

○ Nepoužívejte s motorem nastaveným na nízkou rychlost. Při nízké rychlosti motoru může dojít k namotání trávy na nástavec a posunutí spojky, což by mohlo způsobit její opotřebení.

○ U nylonových lanek vždy používejte více než 15 cm lanka. Pokud je lanko příliš krátké, rychlost otáčení se zvýší a může dojít k poškození řezného nástroje.

(2) Použití čepele

Nastavte otáčky motoru podle odporu trávy. Pro měkkou trávu použijte nízké rychlosti, pro tuhé drny trávy použijte vysoké rychlosti.

○ Trávu sekejte zprava doleva pomocí levé strany čepele. (Obr. 26)

O Mirným nakloněním čepele doleva při sekání dojde k nakupení nasekané trávy vlevo, což usnadní její sbírání.

POZNÁMKA

Nadměrné zvyšování rychlosti otáčení může způsobit nárůst opotrebení čepele, vibrace a hluk. Dojde také ke zvýšení spotřeby paliva.

⚠️VAROVÁNÍ

○ Pokud se roztočený nůž střetne v kritické oblasti s pevnou překážkou, může dojít k nárazu.

Může nastat prudká reakce končící odhozením zařízení i obsluhy. Této reakci se říká ráz nože. V jejím důsledku může obsluha ztratit nad zařízením kontrolu, což může skončit vážným i smrtelným zraněním. Ráz nože je pravděpodobnější při sekání v prostorech, kde je na sekaný materiál obtížně vidět.

○ Pokud sekací nástavec narazí na kameny nebo jiné překážky, je třeba vypnout motor a zkontrolovat, zda nedošlo k poškození pracovní části a dalších součástí.

Zastavení (Obr. 27)

Snižte otáčky motoru, nechte ho pár minut běžet na volnoběh a teprve pak vypněte spínač zapalování (26).

⚠️ VAROVÁNÍ

Sekací nástavec může způsobit úraz, dokud se ještě i po vypnutí motoru či puštění spouštěče plynu točí. Po vypnutí zařízení se před jeho položením na zem ujistěte, že se řezná část zastavila.

ÚDRŽBA

ÚDRŽBU, VÝMĚNU NEBO OPRAVU EMISNÍCH ZAŘÍZENÍ A SYSTEMU MŮŽE PROVÉST KTERÁKOLI OPRAVNA MIMO AUTOOPRAVNY NEBO ODBORNÝ OPRAVÁŘ.

Seřízení karburátoru (Obr. 28)

Karburátor je presně vyrobená součást, v níž se mísí vzduch s palivem, a je navržena tak, aby zajistila vysoký výkon motoru. Karburátor nástroje je před jeho odesláním z výrobního závodu seřízen během zkušebního záběhu. Nastavení seřizujte, pouze pokud je to nezbytné kvůli podmínkám okolního prostředí (podnebí nebo atmosférický tlak), druhu paliva, druhu motorového oleje atd.

⚠️VAROVÁNÍ

○ Vzhledem k tomu, že je karburátor vyroben s vysokou presností, nerozebírejte jej.
○ U tohoto výrobku jsou jedinou nastavitelnou vlastností karburátoru volnoběžné otáčky (T).
○ Nikdy motor nespouštějte, pokud nemáte namontovaný celý kryt spojky a trubku! Jinak se může spojka uvolnit a způsobit zranění.

T = seřizovací šroub volnoběžných otáček.

Seřízení volnoběžných otáček (T)

⚠️VAROVÁNÍ

○ Pokud motor stojí, neotáčejte seřizovacím šroubem volnoběžných otáček (T) přílišně po směru hodinových ručiček. V opačném případě se může při následném spuštění motoru sekací nástavec neočekávaně roztočit a způsobit zranění.
○ Nenastavujte seřizovací šroub volnoběžných otáček (T) z jiných důvodů než kvůli úpravě volnoběhu.

Při seřizování volnoběhu spustte motor.

(1) Jestliže se motor při volnoběhu zastaví Nastartujte motor a pomalu otáčejte seřizovacím šroubem volnoběžných otáček (T) po směru hodinových ručiček, dokud není v poloze, při níž se motor točí hladce. Současně se ujistěte, že se sekací nástavec netočí.
(2) Jestliže se sekací nástavec při volnoběhu otáčí Pomalu otáčejte seřizovacím šroubem volnoběžných otáček (T) proti směru hodinových ručiček, dokud není v poloze, ve které se sekací nástavec netočí. Současně se ujistěte, že se motor točí hladce.

⚠️VAROVÁNÍ

Pokud se sekací nástavec i po nastavení seřizovacího šroubu volnoběžných otáček (T) stále točí, okamžitě vypněte motor a přestaňte nástroj používat; následně se obraťte na nejbližší autorizované servisní středisko HiKOKI.

Výměna motorového oleje

Znečištěný motorový olej podstatně sníží životnost motoru. Pravidlené kontrolujte a vyměňujte motorový olej.

UPOZORNĚNÍ

○ Aby se předešlo nebezpečí popálenin, před výměnou motorového oleje nechte motor řádně ochladit.
○ Pro zabránění poruchy se ujistěte, že se v průběhu plnění do nádrže nedostal písek nebo nečistota.

Kdy vyměnit olej: Pokud užíváte zařízení poprvé, pak přibližně po10 hodinách provozu nebo po 1 měsící, podle toho, k čemu dojde dříve; následně po každých 50 hodinách provozu nebo každých 6 měsíců, podle toho, k čemu dojde dříve.

Určený motorový olej: Univerzální olej s klasifikací SAE 10W-30

Kapacita motorového oleje: 80 ml

1. Vypněte spínač zapalování.
2. Zontrolujte, zda je víčko palivové nádrže řádně utaženo.
3. Sejměte víčko olejové nádrže, nakloňte zařízení tak, aby otvor olejové nádrže byl na spodní straně a nechte odtéct motorový olej do nádoby. (Obr. 29)
4. Po odtečení veškerého motorového oleje položte zařízení vodorovně na čistý, rovný povrch.
5. Naplňte olejovou nádrž motorovým olejem až po hrdlo olejové nádržky. (Obr. 17)
6. Opatrně ručně utáhněte víčko olejové nádrže.

POZNÁMKA

○ Starý motorový olej nepatří do kanalizace ani do komunálního odpadu.

Olej odevzdejte k likvidaci podle ustanovení místních vyhlášek.

V případě nejasností se obraťte na prodejce oleje.

○ Do olejové nádrže prílijte specifikované množství motorového oleje.
Příliš velké nebo malé množství oleje může vést k poškození motoru.

○ Motorový olej přirozenou cestou stárne, i když se nepoužívá.

Olej v motoru pravidelně vyměňujte.

Vzduchový filtr (Obr. 30)

Vzduchový filtr (30) musí být očištěný od prachu a nečistot, aby se předešlo:

O Závadě na karburátoru.
○ Problémům s nastartováním.
O Snížení výkonu motoru.
○ Zbytečnému opotřebování částí motoru.
O Příliš vysoké spotřebě paliva.

Vzduchový filtr čistěte denně nebo častěji, pokud pracujete v nadměrně prašném prostředí.

Čištění vzduchového filtru

Odstraňte kryt vzduchového filtru i filtr samotný (28). Opláchněte benzínem. Před opětovným namontováním zkontrolujte, zda je filtr suchý. Vzduchový filtr který byl užívaný po určitou dobu nelze zcela vyčistit. Proto musí být pravidelně vyměňován za nový. Poškozený filtr musí být vždy vyměnen.

Palivový filtr (Obr. 31)

Vyjměte palivový filtr (31) z palivové nádrže, a pokud je zaneseny a špinavý, vyměňte jej.

POZNÁMKA

Ucpaný palivový filtr (31) může bránit v přívodu paliva a způsobit selhání chodu motoru.

Zapalovací svíčka (Obr. 32)

Stav svíčky je ovlivněn následujícími faktory:

○ Znečištěný vzduchový filtr.

○ Náročné pracovní podmínky (jako například chladné počasí).

O Příliš mnoho oleje v motoru

Tyto faktory způsobí usazeniny na elektrodách zapalovací svíčky, které mohou vést k poruše funkce a obtížím při startování. Pokud motor podává slabý výkon, obtížně startuje nebo běží nesprávně na volnoběžné otáčky, vždy nejprve zkontrolujte zapalovací svíčku.

Je-li zapalovací svíčka znečištená, očistěte ji a zkontrolujte odstup elektrod. Znovu seřid'te, bude-li to nezbytné. Správný odstup je 0,6 mm. Zapalovací svíčka by měla být vyměněna po přibližně 100 provozních hodinách nebo dříve, pokud jsou elektrody výrazně poškozeny korozí.

POZNÁMKA

V některých oblastech místní zákony nařizují používání odporové zapalovací svíčky k potlačení rušivého signálu zapalování. Pokud byl Váš stroj původně vybaven rezistorovou zapalovací svíčkou, použijte k výměně tentýž typ.

Převodovka (Obr. 33)

Zkontrolujte převodovku nebo úhel převodu a zjistěte stav maziva po každých 50 provozních hodinách vytažením zátky mazacího filtru na straně převodovky.

Pokud po stranách převodů není viditelné žádné mazivo, doplňte do 3/4 převodovky kvalitní univerzální mazivo na bázi lithia. Neplňte mazivem celou skřín převodovky.

UPOZORNĚNÍ

○ Před vrácením zátky zpět do otvoru očistěte místo od špíny či hrubších nečistot.
O Před zahájením prohlídky nebo údržby skříně převodovky se ujistěte, že skřín vychladla.

Poloautomatická řezací hlava

Výměna nylonové struny

1. Při snímání krytu (18) palcem jemně zatlačte západky směrem dovnitř podle obr. 34.

2. Po sejmutí krytu vyjměte cívku a odstraňte zbytek struny.

3. Novou nylonovou strunu prěhněte kus od jejího středu (přibl. 10 cm) dle obrázku.

Ohnutý konec nylonové struny zahákněte do drážky (32) ve střední části cívky.

Obě části ohnuté struny naviňte na cívku ve stejném směru tak, aby každá část struny zůstávala na své polovině středového válečku. (Obr. 35)

1. Každou část struny zasuňte do otvorů (33) tak, aby volný konec byl cca 10 cm dlouhý. (Obr. 36)

2. Při vkládání cívky do pouzdra provlékněte oba volné konce struny vodícím otvorem (34). (Obr. 37)

POZNÁMKA

Po vložení cívky do pouzdra vyrovnejte otvor v zarážce (33) proti vodícímu otvoru struny (34) tak, aby se struna snadno odvíjela.

1. Kryt položte na skřín tak, aby západky (35) na krytu zapadly do podélných otvorů (36) ve skříni. Poté opatrně na pouzdro zatlačte dokud nezaklapne na své místo. (Obr. 38)

2. Počáteční délka sekací struny by měla být přibl. 11–14 cm a měla by být stejná na obou stranách. (Obr. 39)

Nůž (Obr. 40)

⚠️VAROVÁNÍ

Při práci s nožem nebo při jeho údržbě noste ochranné rukavice.

○ Používejte ostrý nůž. Tupý nůž se snáze zachytí a zabodne. Pokud je upínací matice poškozená a jde obtížně utahovat, vyměňte ji.
○ Pokud nůž vyměňujete, kupujte nůž doporučený firmou HiKOKI s montážním otvorem o průměru 25,4 mm (jeden palec).
O 3 zubý nůž (37) lze používat z obou stran.
○ Pro každý druh práce používejte správný nůž.
O Pri výměně nožů používejte odpovídající nástroje.
○ Pokud jsou rezné hrany tupé, priostřete je nebo príbruste podle obrázku. Nesprávné naostření může vyvolávat nadměrné vibrate.
○ Zbavte se nožů, které jsou ohnuté, zkroucené, prasklé, zlomené nebo jakkoliv jinak poškozené.

POZNÁMKA

Při ostření nože je důležité dodržovat původní tvar při patě zubu, aby nedošlo k prasknutí.

Pro dlouhodobé skladování

Vypustte všechno palivo z palivové nádrže a vypustte veškerý motorový olej. Nastartujte motor a nechte jej běžet, dokud nezastaví. Opravte všechna poškození, která jsou způsobená používáním. Očistěte zařízení čistým hadříkem, nebo použijte tlakovou vzduchovou hadici. Dejte pár kapek motorového oleje do bubnu přes otvor pro zapalovací svíčku a otočte párkrát motorem, abyste olej rozetřeli.

Přikryjte zařízení a uchovávejte jej na suchém místě.

Rozpis údržby

Níže jsou uvedeny některé všeobecné pokyny pro údržbu. Více informací vám poskytne autorizované servisní středisko HiKOKI.

Denní údržba

O Vyčistěte vnější část zařízení.
○ Zkontrolujte, zda popruh není poškozen.
○ Zkontrolujte, zda ochranný kryt řezného nástavce nevykazuje poškození nebo praskliny. V případě prasklin nebo jiného poškození kryt vyměňte.

Ověřte, zda je řezný nástavec správně vycentrován, ostrý a bez prasklin. Nevycentrovaný řezný nástavec produkuje prudké vibrace, které mohou poškodit celé zařízení.
○ Zkontrolujte dostatečné utažení matice řezného nástavce.
○ Ujistěte se, že kryt čepele nevykazuje známky poškození a že jej lze důkladně a bezpečně utáhnout.
○ Zkontrolujte dostatečné utažení matic a šroubů.
O Kontrolujte množství a objem oleje.
O Zkontrolujte, zda je jednotka nepoškozená a bez závad.

Týdenní údržba

○ Zkontrolujte startér, zejména kabel a vratnou pružinu.
O Očistěte vnější část zapalovací svíčky.
○ Vyjměte zapalovací svíčku a zkontrolujte odstup mezi elektrodami. Seřid'te vzdálenost na 0,6 mm nebo zapalovací svíčku vyměňte.
○ Zkontrolujte naplnění převodovky mazivem do 3/4.
○ Vyčistěte vzduchový filtr.

Měsíční údržba

○ Vypláchněte palivovou nádrž s benzínem.
○ Výčistěte vnější část karburátoru a prostor kolem něj.
O Vyčistěte ventilátor a prostor kolem něj.

VÝBĚR PŘÍSLUŠENSTVÍ

Příslušenství pro tento přístroj jsou uvedena na straně 262.

VÝBĚR ŘEZNÝCH NÁSTAVCŮ

Doporučená příslušenství pro každý model jsou uvedena v tabulce níže.

Ohledně nákupu kontaktujte autorizované servisní středisko HiKOKI.

Pečlivě výběr ověřte, protože příslušenství bez označení „●“ nelze připevnit.

Seznam doporučeného příslušenství

Typ Název		Specifi kace RUKOJET				MADLO RUKOJETI
		Průměr	Adaptér pohonu nebo počet zubů (nože)	Tloušťka nože (mm) nebo průměr žací struny	CG25EUAP (L)	CG25EUAP
ALUMINIOVÉ HLAVY	NYLONOVÁ HLAVA CH-100(S NYLONOVOU STRUNOU)	4" Ořiznutí struny 2,2 - 3,0			●	●
	NYLONOVÁ HLAVA CH-100				●	●
	NYLONOVÁ HLAVA CH-300(S KRYTEM DRŽÁKU NOŽE)	5"	Ruční vysouvání struny	2,2 - 2,7
	NYLONOVÁ HLAVA CH-300
AUTOMATICKÉ STRUNOVÉ HLAVY	NYLONOVÁ HLAVA TH-97M	5" Matice L M10 x 1,25 2,4 - 2,7
	NYLONOVÁ HLAVA TH-97U2	5"	Matice L M10 x 1,25 Matice L M8 x 1,25	2,4 - 2,7
NYLONOVÉ HLAVY „TAP & GO“	NYLONOVÁ HLAVA	4" Matice L M10 x 1,25		2,4	●	●
	NYLONOVÁ HLAVA BF-5	5"	Matice L M10 x 1,25 Matice L M8 x 1,25	2,2 - 3,0 ●	●
	MONTÁŽ STRUNOVÉ HLAVY (G138-501)	4" Matice L M10 x 1,25 2,0 - 2,8 ●			●
	MONTÁŽ STRUNOVÉ HLAVY (S128-500)	5" Matice L M10 x 1,25 2,0 - 3,0
NOŽE	NÚŽ B3/10/1,8	10" 3		1,8	●	●
	NÚŽ B3/10/2,01	10" 3 2,0 ●
	NÚŽ B3/12/3,0	12" 3 3,0
	NÚŽ B4/9/1,6	9" 4 1,6 ●
	NÚŽ B4/10/1,6	10" 4 1,6 ●

ŘEŠENÍ PROBLÉMŮ

Pokud nástroj nepracuje normálně, použijte informace uvedené v tabulce níže. Pokud chybný stav přetrvává, kontaktujte svého prodejce nebo autorizované servisní středisko HiKOKI.

Podmínky Příčina Náprava
Motor nestartuje	Palivový systém	Palivová nádrž je prázdná nebo je v ní málo paliva.	Doplňte palivovou nádrž
		Palivová nádrž obsahuje staré palivo (intenzivní zápach)	Nahradťte novým palivem.
		Je velká spotřeba paliva a svíčka je vlhká	1.Odpojtesvíčku a nechte ji vyschnout.2.Zatažením 5x až 6x za startovací páku odstraňte přebytečné palivo.3.Namontujtezpět svíčku.4.Páku sytiče přestavte do polohy „RUN“ (chod) a zatáhněte za páčku startéru.
		Palivový filtr je zanesený nečistotou	Vyčistěte palivový filtr.
		Palivová trubice je zdeformovaná nebo odpojená	Zajistěte plynulý přitok paliva.
		Porucha karburátoru	Kontaktujte Autorizované středisko společnosti HiKOKI
	Elektrický systém	Vodič vypínače je zkratovaný.	Kontaktujte Autorizované středisko společnosti HiKOKI
		Zapalovací svíčka je znečištěná	Zapalovací svíčku vyčistěte nebo vyměňte.
		Mezera na elektrodě je příliš velká Nastavte mezeru na 0,6 mm.
		Nedostatečný kontakt mezi vysokonapěťovým kabelem a svíčkou	Připojte znovu.
		Porucha elektrického systému	Kontaktujte Autorizované středisko společnosti HiKOKI
	Ostatní Tlumič	výfuku spalin je zanesený uhlíkem	Kontaktujte Autorizované středisko společnosti HiKOKI k provedení opravy.
Motor startuje, ale neběží rovnoměrně	Palivový systém	Palivová nádrž je prázdná nebo je v ní málo paliva.	Doplňte palivovou nádrž
		Palivová nádrž obsahuje staré palivo (intenzivní zápach)	Nahradťte novým palivem.
		Nebyl doplněn motorový olej	Kontaktujte Autorizované středisko společnosti HiKOKI
		Páka sytiče je v poloze „START“	Páku sytiče přestavte do polohy „RUN“ (chod).
		Do palivového systému vnikl vzduch	Připojte znovu trubici přívodu paliva.
		Porucha karburátoru	Kontaktujte Autorizované středisko společnosti HiKOKI
	Elektrický systém	Porucha zapalování
		Porucha zapalovací svíčky Namontujte novou svíčku.
		Porucha elektrického systému	Kontaktujte Autorizované středisko společnosti HiKOKI
	Ostatní	Přehřátí motoru
		Nesprávný typ zapalovací svíčky	Nahradťte ji předepsaným typem. Viz „TECHNICKÉ ÚDAJE“.
		Znečištěný vzduchový filtr	Vyčistěte.
		Zanesení karbonem (výstup tlumiče výfuku)	Vyčistěte.
		Nedostatečná komprese (píst, pístní kroužek, válec)	Kontaktujte Autorizované středisko společnosti HiKOKI
Abnormální vibrace		Sekací agregát není správně instalovaný.	Viz „Instalace sekacího agregátu“.
		Uvolněné madlo, rukojeť nebo ostatní upevňovací prvky.	Zkontrolujte a utáhněte.
		Nůž je zdeformovaný nebo poškozený	Nahradťte novým nožem.
		Navinutá tráva na převodovku	Odstraňte trávu.
Podmínky Příčina Náprava
Motor běží, ale sekací agregát se nepohybujeNedostatečná rotace.	Navinutá tráva na převodovku	Odstraňte trávu a nečistoty.
Motor se nezastavuje Porucha vypínače.		Motor zastavte přestavením sytiče do polohy „START“.Ihned odstavte zařízení z provozu a kontaktujte Autorizované středisko společnosti HiKOKI.
Motor se zastavuje po uzavření ovladače přívodu paliva	Příliš nízké otáčky volnoběhu.	Kontaktujte Autorizované středisko společnosti HiKOKI
Sekací agregát se točí i po stažení plynu	Příliš vysoké otáčky volnoběhu.Ovládací vedení k ovladači přívodu paliva je příliš napnuté	Kontaktujte Autorizované středisko společnosti HiKOKI

SEMBOLLERİN ANLAMLARI

* 1/2 vol'nobeh, 1/2 vysoké otáčky.

ČO JE ČO? (Obr. 1)

○ Pred demontážou palivového uzáveru motor vypnite. Počas prevádzky neodstraňujte palivový uzáver.

○ Pred uskladnením zariadenia/stroja vyprázdnite palivovú nádrž. Odporúčame vám, aby ste palivo po každom použití vypustili. Ak palivo zostane v nádrži, pílu uskladnite tak, aby neunikalo.

VÝSTRAHA

○ Pred spustením motora utrite akékol'vek zvyšky paliva.

Bezpečnost pri rezaní

Bezpečnost pri údržbe

Ak výrobok obsahuje popruh, vždy ho používajte.

Pripevnite háčik popruhu (11) k pútku (12) na rúrke hnacieho hriadel'a. (Obr. 7)

Použitel'ná nylonová struna

Priemer struny: Φ2,4 mm Dížka: 5 m

Reznú hlavu montujte na skrinku prevodovky strihačov trávy alebo krovinorezov. Montážna matica má l'avý závit. Otočením v smere hodinových ručičiek ju povolíte a otočením proti smeru hodinových ručičiek ju utiahnete.

POZNÁMKA

Pred každým použitím upravte nylonovú strunu na dížku 11 – 14 cm.

Vložte šesthranný nástrčkový klůč (20) do otvoru prevodovej skrinky a do drážky držiaka rezačky (A) (21), aby ste zaistíli hriadel.

Upevňovaciu maticu uťahujte pomocou kombinovaného klúča s uťahovacím momentom 14 ± 2 N·m. Upevňovacia matica čepele (25) má l'avý závit (otočením v smere hodinových ručičiek povolíte a otočením proti smeru hodinových ručičiek utiahnete).

POZNÁMKA

O Pri montáži držiaka rezačky (B) (23) umiestnite konkávnu stranu smerom hore.
○ Pri montovaní alebo odstraňovaní čepele si nasad'te rukavice a nad čepel' umiestnite kryt čepele.

UPOZORNENIE

○ Pred doplňaním paliva motor vždy vypnite a nechajte ho niekol’ko minút vychladnút.
V okolí miesta doplňania paliva nefajčite a zabráňte výskytu otvoreného ohňa a iskier.
○ Pri plnení paliva pomaly otvorte palivovú nádrž, čím uvoľníte možný pretlak.
○ Po doplnení starostlivo dotiahnite veko palivovej nádrže.
○ Pred naštartovaním vždy presuňte zariadenie aspoň 3 m od miesta tankovania.
○ Po rozliatí paliva na odev ihned' zvyšky odstráňte pomocou mydla.
○ Po doplnení paliva vždy skontrolujte akékol'vek unikanie.
○ Pred dopíňaním, aby ste odstránili statickú elektrinu z hlavného telesa, nádrže na palivo a operátora, sa dotknite zeme, ktorá je mierne vlhká.
Pred doplňaním paliva dôkladne vyčistite miesto uzáveru nádrže, aby sa do nádrže nedostali nečistoty.

Naštartovanie

⚠️ VÝSTRAHA

Výmena motorového oleja

Vzduchový fi Iter (Obr. 30)

Vzduchový filter (30) je nutné čistit od prachu a nečistôt, aby ste predišli:

Palivový fi Iter (Obr. 31)

Poloautomatická hlava strihača

Pri manipulácii alebo údržbe čepele používajte ochranné rukavice.
