BEDIENUNGSANLEITUNG CG25EUAP HiKOKI

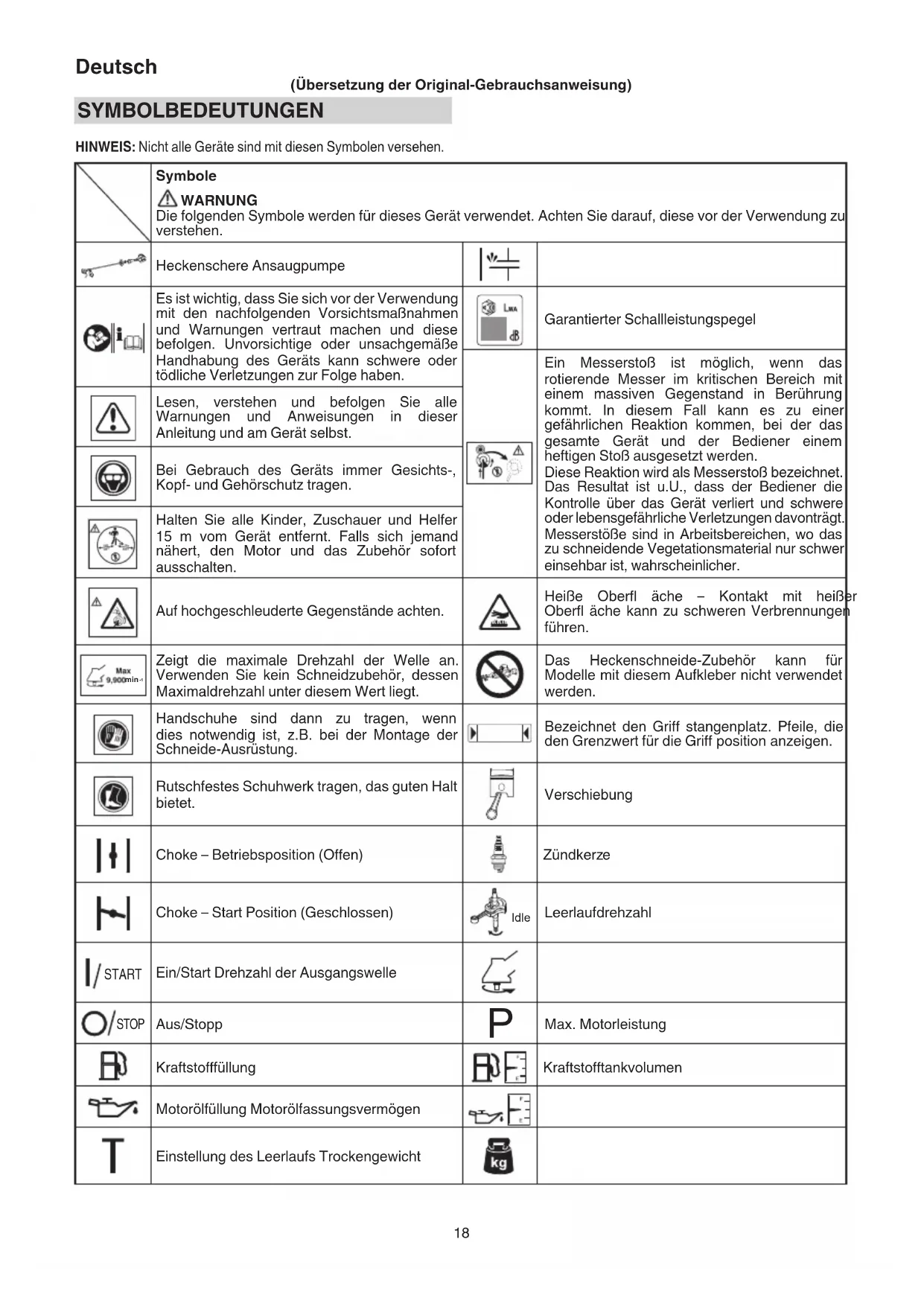

(Übersetzung der Original-Gebrauchsanweisung) SYMBOLBEDEUTUNGEN HINWEIS: Nicht alle Geräte sind mit diesen Symbolen versehen. Symbole WARNUNG Die folgenden Symbole werden für dieses Gerät verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. Heckenschere Ansaugpumpe Es ist wichtig, dass Sie sich vor der Verwendung mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben. Garantierter Schallleistungspegel Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher. Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst. Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen. Halten Sie alle Kinder, Zuschauer und Helfer 15 m vom Gerät entfernt. Falls sich jemand nähert, den Motor und das Zubehör sofort ausschalten. Auf hochgeschleuderte Gegenstände achten. Heiße Oberfl äche – Kontakt mit heißer Oberfl äche kann zu schweren Verbrennungen führen. min

Zeigt die maximale Drehzahl der Welle an. Verwenden Sie kein Schneidzubehör, dessen Maximaldrehzahl unter diesem Wert liegt. Das Heckenschneide-Zubehör kann für Modelle mit diesem Aufkleber nicht verwendet werden. Handschuhe sind dann zu tragen, wenn dies notwendig ist, z.B. bei der Montage der Schneide-Ausrüstung. Bezeichnet den Griff stangenplatz. Pfeile, die den Grenzwert für die Griff position anzeigen. Rutschfestes Schuhwerk tragen, das guten Halt bietet. Verschiebung Choke – Betriebsposition (Off en) Zündkerze Choke – Start Position (Geschlossen) Idle Leerlaufdrehzahl START Ein/Start Drehzahl der Ausgangswelle STOP Aus/Stopp

Max. Motorleistung Kraftstoff füllung Kraftstoff tankvolumen Motorölfüllung Motorölfassungsvermögen Einstellung des Leerlaufs Trockengewicht 0000BookCG25EUAP.indb180000BookCG25EUAP.indb18 2019/01/2417:13:002019/01/2417:13:00Deutsch

hv, eq(F) Vibrationspegel nach ISO 22867 Vorderer oder linker Griff / Entsprechung*

pA, eq ISO22868 Schalldruckpegel LpA nach ISO 22868 Entsprechung*

hv, eq(R) Vibrationspegel nach ISO 22867 Hinterer oder rechter Griff / Entsprechung*

WA, Ra(M) 2000/14/EC Gemessener Schalldruck-Leistungspegel LwA nach 2000/14/EC Hochdrehen

WA, Ra(G) 2000/14/EC Garantierter Schalldruck-Leistungspegel LwA nach 2000/14/EC Hochdrehen Vor dem Gebrauch Ihres Geräts

• Bedienungsanleitung sorgfältig durchlesen.

• Montage und Einstellung der Schneide-Ausrüstung kontrollieren.

• Gerät starten und Vergasereinstellung prüfen. Siehe „WARTUNG“. HINWEIS: Die entsprechenden Geräusch- / Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch- / Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitaufteilung berechnet:

• 1/2 Leerlauf, 1/2 Hochgedreht. Bedienersicherheit ○ Kopfschutz tragen (1). (Abb. 2) ○ Immer einen Gesichtsschutz oder Schutzbrille tragen (2). (Abb. 2) ○ Vorschriftsmäßigen Gehörschutz tragen (3). (Abb. 2) Über einen längeren Zeitraum Lärm ausgesetzt sein, kann zu bleibenden Hörschäden führen. Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren. Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen. ○ Immer schwere, langärmlige Shirts tragen (4) und lange Hosen (5) und rutschfeste Stiefel (6) und Handschuhe (7). (Abb. 2) Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden. Das Haar ist so zu sichern, dass es nicht bis zu den Schultern herunterhängt. ○ Bedienen Sie das Gerät nicht, wenn Sie übermüdet oder krank sind oder unter Alkohol-, Drogen- oder Medikamenteneinfl uss stehen. ○ Bedienen Sie das Werkzeug nicht bei Nacht oder unter schlechten Wetterbedingungen, wenn die Sicht schlecht ist. Und bedienen Sie das Werkzeug nicht, wenn es regnet oder unmittelbar, nachdem es geregnet hat. Arbeiten auf rutschigem Untergrund kann zu einem Unfall führen, wenn Sie Ihr Gleichgewicht verlieren. ○ Lassen Sie niemals ein Kind oder eine unerfahrene Person die Maschine bedienen. ○ Starten Sie den Motor nicht, wenn leicht Entfl ammbares wie trockenes Laub, Papierabfall oder Kraftstoff in der Nähe sind. ○ Starten oder betreiben Sie denn Motor niemals innerhalb geschlossener Räume oder in einem Gebäude. Einatmen der Abgase kann den Tod zur Folge haben. ○ Halten Sie die Griff e frei von Öl und Kraftstoff . ○ Berühren Sie nicht die Schneide-Ausrüstung. ○ Fassen oder halten Sie das Gerät nicht an der Schneideausrüstung. ○ Beim Anbau oder Entfernen der Schneide-Ausrüstung sollten Handschuhe getragen werden. Wird dies nicht beachtet, kann es zu Verletzungen kommen. ○ Wenn das Gerät ausgeschaltet wird, achten Sie darauf, dass die Schneide-Ausrüstung gestoppt hat, bevor Sie das Gerät auf den Boden stellen. ○ Bei längerem Betrieb regelmäßig eine Pause einlegen, als vorbeugende Maßnahme gegen die Weißfi ngerkrankheit, die durch Vibrationen verursacht wird. WAS IST WAS? (Abb. 1) Da dieses Handbuch für mehrere Modelle gilt, können die Abbildungen gegebenenfalls von Ihrem Gerät abweichen. Verwenden Sie die für Ihr Gerät geltenden Anweisungen. A: Tankdeckel B: Gaszug C: Startergriff D: Schutz Schneide-Zubehör E: Schutzerweiterung F: Schneide-Zubehör G: Antriebswellenrohr H: Griff I: Aufhänger J: Zündschalter K: Zündkerze L: Ansaugpumpe M: Gurtzeug N: Gaszugsperre O: Chokehebel P: Motor Q: Getriebegehäuse R: Öleinfülldeckel S: Kombischlüssel T: Bedienungsanleitung U: Brille V: Sechskantschlüssel W: Klingenabdeckung (je nach Ausstattung) X: Motorabdeckung Y: Kabelbinder (je nach Ausstattung) Z: Motoröl-Messbecher

WARN- UND SICHERHEITSHINWEISE

Abschnitte, denen besondere Aufmerksamkeit gewidmet werden sollte, werden durch folgende Wörter hervorgehoben: WARNUNG Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann. VORSICHT Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zur Folge haben kann. HINWEIS Kennzeichnet nützliche Informationen für den vorschriftsmäßigen Gebrauch. 0000BookCG25EUAP.indb190000BookCG25EUAP.indb19 2019/01/2417:13:002019/01/2417:13:00Deutsch

Bedienen Sie das Werkzeug immer mit geeigneter Schutzausrüstung und -kleidung. Nichtbeachtung kann zu Unfällen wie Verbrennungen und Verletzungen führen. (Abb. 2) ○ Berühren Sie während des Betriebs nicht den Bereich der Zündkerze oder Hochspannung. Dadurch könnte es zu einem elektrischen Schlag kommen. ○ Gestatten Sie Kindern nicht, sich während des Betriebs in der Nähe des Werkzeugs aufzuhalten. ○ Berühren Sie während des Betriebs oder kurz danach den Motor, die Motorabdeckung oder den Auspuff nicht. Dadurch könnte es zu Verbrennungen oder Verletzungen kommen. ○ Antivibrationssysteme sind kein garantierter Schutz gegen die Weißfi ngerkrankheit oder Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel aufmerksam zu beobachten. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. ○ Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen. Geräte-/Maschinensicherheit ○ Das Gerät/die Maschine vor jedem Einsatz einer eingehenden Kontrolle unterziehen. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind.

Ersetzen Sie Teile, die gerissen, gebrochen oder anderweitig beschädigt sind, bevor Sie das Gerät/die Maschine verwenden. Fehlerhafte Teile können das Risiko von Unfällen erhöhen und zu einer Verletzung führen.

Achten Sie darauf, dass der Schutz der Schneide- Ausrüstung und das Gurtzeug korrekt befestigt sind. Funktioniert nicht, wenn der Schutz der Schneide- Ausrüstung und das Gurtzeug nicht korrekt befestigt sind. ○ Halten Sie während der Vergasereinstellung andere Personen fern. ○ Verwenden Sie nur Zubehör, das vom Hersteller für dieses Gerät/diese Maschine empfohlen wurde. ○ Achten Sie vor der Inbetriebnahme darauf, dass keine Werkzeuge wie der Einstellschlüssel oder Spanner noch am Gerät befestigt sind. WARNUNG ○ Bauen Sie das Gerät/die Maschine in keiner Weise um. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist. ○ Durch Eingriff e am Motor erlischt die EU- Betriebserlaubnis für diesen Motor. ○ Nichtautorisierter Umbau und/oder Zubehör können zu schweren Verletzungen oder zum Tod des Bedieners oder anderer Personen führen. Kraftstoff sicherheit ○ Füllen Sie den Kraftstoff im Freien ein und achten Sie darauf, dass keine Funken und kein off enes Feuer in der Nähe vorhanden sind. ○ Verwenden Sie einen Behälter, der für Kraftstoff zugelassen ist. ○ Gehen Sie mindestens 3 m von der Betankungsstelle weg, bevor Sie den Motor starten. ○ Stoppen Sie den Motor, bevor Sie den Tankdeckel entfernen. Entfernen Sie den Tankdeckel nicht während des Betriebs. ○ Leeren Sie den Kraftstoff tank, bevor Sie das Gerät/die Maschine einlagern. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft. WARNUNG ○ Kraftstoff ist leichtentzündlich oder kann explodieren oder die Dämpfe eingeatmet werden, lassen Sie deshalb besondere Sorgfalt walten, wenn Sie mit Kraftstoff umgehen oder ihn einfüllen. ○ Rauchen Sie nicht und erlauben Sie anderen Personen nicht das Rauchen in der Nähe des Geräts/der Maschine oder während der Verwendung des Geräts/ der Maschine. ○ Wischen Sie vor dem Starten des Motors alle Kraftstoff spritzer weg. ○ Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoff dämpfe nicht mit Funken oder off enen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können. ○ Wenn dieses Gerät in trockenen Bereichen verwendet wird, achten Sie darauf, dass eine Feuerlöschausrüstung bereit steht. ○ Wenn Sie den Motor zum Nachtanken abschalten, lassen Sie das Gerät erst abkühlen, bevor Sie Kraftstoff nachfüllen. Schneidsicherheit ○ Schneiden Sie keine anderen Materialien außer Gras und Hecken. ○ Inspizieren Sie vor jeder Verwendung den zu mähenden Bereich. Entfernen Sie Gegenstände, die hochgeschleudert werden oder sich verfangen können. Nicht in Bereichen mit Baumwurzeln oder Felsen verwenden. ○ Tragen Sie zum Schutz der Atemwege eine Aerosol- Schutzmaske, wenn Sie Gras schneiden, auf dem Insektenvernichtungsmittel versprüht wurde. ○ Halten Sie andere Personen einschließlich Kinder, Zuschauer und Helfer außerhalb der 15 m Gefahrenzone. Den Motor sofort abstellen, wenn sich jemand nähert. ○ Seien Sie vorsichtig, da der Motorstart nach dem Ziehen des Startgriff s verzögert auftreten kann. ○ Halten Sie den Motor immer auf Ihrer rechten Körperseite. ○ Halten Sie das Gerät/die Maschine mit beiden Händen fest. ○ Achten Sie auf sicheren Stand und Gleichgewicht. Nicht zu weit vorbeugen. Wenn Sie während der Arbeit das Gleichgewicht verlieren, kann das zu einer Verletzung führen. ○ Halten Sie alle Körperteile vom Schalldämpfer und der Schneide-Ausrüstung entfernt, wenn der Motor läuft. ○ Halten Sie die Schneide-Ausrüstung unterhalb Ihrer Knie. ○ Seien Sie besonders vorsichtig beim Betrieb in Bereichen mit Elektrokabeln oder Gasleitungen. ○ Verwenden Sie die Schneide-Ausrüstung nicht für etwas anderes außer zum Schneiden von Gras oder Hecken. Vermeiden Sie den Betrieb, wenn die Schneide- Ausrüstung Wasser, wie Pfützen berühren oder sich in die Erde eingraben könnte. Nichtbeachtung kann zu Verletzungen oder Beschädigung des Geräts führen. ○ Vermeiden Sie längeren Betrieb bei niedriger Drehzahl, bei der die Vibrationen stark sind. Dadurch kann es zu einem Motorschaden kommen. ○ Beim Wechsel in einen anderen Arbeitsbereich oder Inspektion, Einstellung oder Austausch der Schneide- Ausrüstung, Zubehör, usw. des Geräts, achten Sie darauf, dass die Maschine ausgeschaltet ist und alle Schneide-Ausrüstungen gestoppt haben. ○ Stellen Sie die Maschine niemals auf den Boden, während sie läuft. ○ Berühren Sie niemals die Schneide-Ausrüstung, während sie sich dreht. 0000BookCG25EUAP.indb200000BookCG25EUAP.indb20 2019/01/2417:13:002019/01/2417:13:00Deutsch

○ Achten Sie immer darauf, dass der Motor ausgeschaltet ist und die Schneide-Ausrüstung komplett gestoppt ist, bevor Sie Schmutz oder Gras von der Schneide- Ausrüstung entfernen. ○ Führen Sie bei Arbeiten mit Motorgeräten immer einen Verbandkasten mit. ○ Schalten Sie den Motor aus und achten Sie darauf, dass die Schneide-Ausrüstung vollständig gestoppt hat, bevor Sie das Gerät von Ihrem Körper entfernen oder unbeaufsichtigt lassen. ○ Wenn Sie das Gerät versehentlich anstoßen oder fallen lassen, inspizieren Sie es sofort, um sicherzustellen, dass keine Beschädigung, Risse oder Verformungen vorliegen. ○ Wenn das Werkzeug schlechte Leistung zeigt und anomale Geräusche oder Vibrationen auftreten, schalten Sie den Motor sofort aus und lassen Sie es von Ihrem Händler überprüfen und reparieren. Eine weitere Verwendung unter diesen Bedingungen kann zu Verletzungen oder Beschädigung des Werkzeugs führen. ○ Verwendung nur in Übereinstimmung mit den lokalen Gesetzen und Richtlinien. WARNUNG RÜCKSCHLAGGEFAHR (Abb. 3) Bei Verwendung von Schneide-Ausrüstung aus Metall, wie Klingen, kann der Kontakt mit Hindernissen wie Bäumen oder anderen harten Oberfl ächen mit der Vorderseite oder rechten Seite der Drehvorrichtung dazu führen, dass sich das Gerät am Hindernis verfängt, was zu einer Rückschlagsreaktion zur rechten Seite des Bedieners führt. Rückschlag kann auftreten, wenn die Schneide- Ausrüstung Baumstümpfe oder Felsen berührt, die hinter Gebüsch verborgen sind. Achten Sie immer darauf, dass keine Hindernisse von Gebüsch verdeckt werden, bevor Sie mit der Arbeit beginnen. Um die Gefährlichkeit von Rückschlägen zu minimieren, wenn sie auftreten, positionieren Sie das Gerät während des Betriebs immer an Ihrer rechten Körperseite. Ist der Bediener in der korrekten Position, während die Schneide-Ausrüstung sich dreht, verringert das die Gefahr einer direkten Berührung des Geräts mit dem Körper. Wartungssicherheit ○ Warten Sie das Gerät/die Maschine gemäß den empfohlenen Verfahren. ○ Ziehen Sie vor der Durchführung von Wartungsarbeiten außer der Vergasereinstellung den Zündkerzenstecker ab. ○ Halten Sie andere Personen entfernt, wenn Sie Vergasereinstellungen durchführen. ○ Verwenden Sie nur original HiKOKI-Ersatzteile, die vom Hersteller empfohlen werden. VORSICHT Den Zugstarter (Anwerfvorrichtung) nicht zerlegen. Die in der Vorrichtung gespannte Feder kann Verletzungen verursachen. WARNUNG Fehlerhafte Wartung kann eine schwere Beschädigung des Motors oder eine schwere Verletzung zur Folge haben. Transport und Lagerung ○ Tragen Sie das Gerät/die Maschine nur mit angehaltenem Motor und dem Schalldämpfer von Ihrem Körper entfernt. ○ Lassen Sie den Motor abkühlen, leeren Sie den Kraftstoff tank und sichern Sie das Gerät/die Maschine vor der Lagerung oder dem Transport. Nichtbeachtung kann zu Feuer oder Unfällen führen. ○ Leeren Sie den Kraftstoff tank, bevor Sie das Gerät/die Maschine einlagern. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft. ○ Lagern Sie das Gerät/die Maschine außerhalb der Reichweite von Kindern. ○ Reinigen und warten Sie das Gerät sorgfältig und lagern Sie es an einem trockenen Ort. ○ Achten Sie beim Transport oder der Lagerung darauf, dass der Motorschalter ausgeschaltet ist. ○ Entfernen Sie zum Transport oder zur Lagerung entweder die Schneide-Ausrüstung oder befestigen Sie den Klingenschutz über der Klinge. ○ Sie müssen die Maschine während des Transports so sichern, dass Verlust von Kraftstoff , Beschädigung oder Verletzungen vermieden werden. ○ Wenn ein Warnschild unleserlich ist, sich ablöst oder verwischt, ersetzen Sie es durch ein neues. Zum Erwerb von neuen Aufklebern wenden Sie sich an von HiKOKI autorisierte Servicecenter. In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an eine von HiKOKI autorisierte Service-Werkstatt. TECHNISCHE DATEN Die TECHNISCHEN DATEN dieser Maschine sind in der Tabelle auf Seite 261 aufgelistet. HINWEIS Änderungen der technischen Daten jederzeit vorbehalten. ZUSAMMENBAU Montage des Handgriff s (1) Schleifengriff -Typ (Abb. 4) Befestigen Sie den Griff am Antriebswellenrohr. Den Handgriff vor der Inbetriebnahme auf eine komfortable Position einstellen. Achten Sie darauf, den Griff mit den 4 Schrauben sicher zu befestigen. HINWEIS Falls auf dem Antriebswellenrohr Ihres Geräts ein Schild mit Informationen zur Handgriff position (8) angebracht ist, halten Sie sich an die Darstellung. (2) Fahrradlenker-Typ (Abb. 5) Den Griff halter (9) von der Einheit entfernen. Den Griff einsetzen und den Griff halter mit vier Schrauben locker befestigen. Den Winkel je nach Bedarf ausrichten. Dann die Schrauben festziehen. Befestigen Sie den Schutzschlauch auf der Antriebswelle oder dem Griff mit Kabelklemmen (10), um sicherzustellen, dass er nicht durchhängt. (Abb. 6) Montage des Gurtzeugs WARNUNG Wenn das Produkt ein Gurtzeug enthält, verwenden Sie dieses immer. Befestigen Sie den Haken des Gurtzeugs (11) am Aufhänger (12) am Rohr der Antriebswelle. (Abb. 7) Passen Sie die Länge des Gurtzeugs so an, dass sich das Werkzeug leicht bedienen lässt. HINWEIS Möglicherweise müssen Sie die Position des Aufhängers (12) anpassen, um das Gerät auszubalancieren. Lösen Sie dafür die Schraube (13) und passen Sie die Position des Aufhängers (12) an. Achten Sie nach der notwendigen Anpassung darauf, die Schraube (13) fest anzuziehen. (Abb. 7) 0000BookCG25EUAP.indb210000BookCG25EUAP.indb21 2019/01/2417:13:002019/01/2417:13:00Deutsch

Installation des Schutzes der Schneide-Ausrüstung WARNUNG Wenn ein falscher oder fehlerhafter Schutz angebaut wird, kann es zu schweren Verletzungen kommen. VORSICHT Manche Schutzvorrichtungen der Schneide-Ausrüstung sind mit einem Scharfkantenschutz ausgestattet. Gehen Sie vorsichtig damit um. HINWEIS ○ Wenn Sie einen Trimmerkopf mit zweiteiligem Schutz Schneidezubehör verwenden, befestigen Sie die Schutzerweiterung am Schutz Schneidezubehör und ziehen Sie anschließend die Schraube (14) fest. (Abb. 8) ○ Bei einigen Modellen wird das Getriebegehäuse bereits mit montierten Schutzhalter geliefert. Richten Sie das Schneide-Führungselement an der Führungsklammer (15) aus und befestigen Sie es an der Antriebswelle mithilfe der Schraube und dem Führungshalter (16) (falls vorhanden). (Abb. 9) WARNUNG Entfernen Sie die Schutzerweiterung, wenn Sie Metall- oder Kunststoff klingen verwenden. Nichtbeachtung kann zu Verletzungen oder Beschädigung der Schneide- Ausrüstung führen. HINWEIS Informationen zum Entfernen der Schutzerweiterung entnehmen Sie den Zeichnungen. Wegen des Scharfkantenschutzes der Verlängerung unbedingt Handschuhe tragen. Schraube (14) lösen. Dann die drei quadratischen Laschen am Messerschutz nacheinander hineindrücken. (Abb. 10) Installation der Schneide-Ausrüstung WARNUNG ○ Montieren Sie die Schneide-Ausrüstung korrekt und sicher wie in den Bedienungsanleitungen beschrieben. Bei falscher oder nicht sicherer Befestigung kann sie sich lösen und ernste und/oder tödliche Verletzungen verursachen. ○ Montieren oder entfernen Sie die Schneide- Ausrüstungen nicht, während der Motor läuft. ○ Verwenden Sie immer HiKOKI Schneide-Ausrüstungen und Metall-Befestigungen. Anbringung des halbautomatischen Schneidkopfs (je nach Ausstattung)

Durch Tippen des Schneidkopfs auf den Boden bei geringer Drehzahl (weniger als 6000 min

) wird der zur Verfügung stehende Nylonfaden automatisch verlängert. Technische Daten Code-Nr. Befestigungs- schraubentyp Drehrichtung Befestigungs- schraubengröße

Hohlschraube Gegen den Uhrzeigersinn M10xP1,25-LH Verwendbarer Nylonfaden Fadendurchmesser: Φ2,4 mm Länge: 5 m

2. Vorsichtsmaßnahmen

○ Das Gehäuse muss fest an der Abdeckung angebracht sein.

Abdeckung (17), Gehäuse (18) und andere Komponenten auf Risse oder andere Beschädigungen überprüfen. (Abb. 11) ○ Gehäuse und Knopf auf Verschleiß überprüfen. Wenn ein Loch im Boden (19) des Knopfes ist, tauschen Sie die neuen Teile sofort aus. (Abb. 11) ○ Der Schneidkopf muss fest auf dem Getriebegehäuse des Geräts angebracht sein.

Wenn die Schneidfadenbereitstellung durch den Schneidkopf nicht ordnungsgemäß funktioniert, die korrekte Anbringung des Nylonfadens und aller Komponenten kontrollieren. Sollten Sie Hilfe benötigen, wenden Sie sich an eine von HiKOKI autorisierte Service-Werkstatt. WARNUNG Für Schneidköpfe von HiKOKI dürfen nur die vom Hersteller empfohlenen fl exiblen, nicht metallischen Züge verwendet werden. Metalldrähte oder Drahtseile sind keinesfalls zulässig. Sie könnten reißen und zu einem gefährlichen Geschoss werden.

3. Installation (Abb. 12)

Führen Sie den Sechskant-Schlüssel (20) in das Loch des Getriebegehäuses und die Nut der Messerhalterung (A) (21) ein, um die Welle zu arretieren. Den Schneidekopf am Getriebegehäuse des Rasentrimmers/der Heckenschere installieren. Die Befestigungsschraube ist mit einem Linksgewinde versehen. Zum Lösen im Uhrzeigersinn drehen/zum Festziehen gegen den Uhrzeigersinn drehen. HINWEIS Die Messerhaltekappe, die hier nicht benötigt wird, für den Einsatz mit einem Metallmesser, falls vorhanden, aufbewahren.

4. Fadenlänge einstellen

Eine möglichst geringe Motordrehzahl wählen und mit dem Gerätekopf auf den Boden tippen. Mit jedem Tippen verlängert sich der Nylonfaden um ca. 3 cm. (Abb. 13) Der Nylonfaden kann auch von Hand ausgezogen werden, der Motor muss allerdings vollkommen zum Stillstand gekommen sein. (Abb. 14) Den Nylonfaden vor jeder Verwendung des Geräts auf die korrekte Länge von 11-14 cm einstellen. Montage des Schneidmessers (Abb. 15) (je nach Ausstattung) Führen Sie den Sechskant-Schlüssel (20) in das Loch des Getriebegehäuses und die Nut der Messerhalterung (A) (21) ein, um die Welle zu arretieren. Die Montage erfolgt in der folgenden Reihenfolge: Schneider-Halterung (A) (21), Klinge (22), Schneider- Halterung (B) (23), Mutter-Abdeckung (24). Ziehen Sie die Befestigungsmutter mit dem Kombi- Steckschlüssel mit einem Anzugsdrehmoment von 14 ± 2 N

fest. Es ist zu beachten, dass die Befestigungsmutter (25) über ein Linksgewinde verfügt (Lösen im Uhrzeigersinn, Anziehen gegen den Uhrzeigersinn). HINWEIS ○ Bei der Montage der Messerhalterung (B) (23) darauf achten, dass die Vertiefung nach oben zeigt. ○ Achten Sie bei der Montage oder dem Entfernen einer Klinge darauf, Handschuhe zu tragen und den Klingenschutz über der Klinge zu befestigen. VORSICHT Überprüfen Sie die Mutter-Abdeckung (24) vor dem Betrieb auf Verschleiß oder Risse. Wenn Beschädigungen oder Spuren von Abnutzung zu sehen sind, tauschen Sie sie aus, denn es handelt sich um ein Verschleißteil. WARNUNG ○ Bei der Montage eines Schneidmessers darauf achten, dass es keine Risse oder Beschädigungen aufweist und die Schneidkanten richtig ausgerichtet sind. ○ Entfernen Sie allen Schmutz von der Oberfl äche der Montageteile der Klinge (Schneidehalter (A) (21), Schneidehalter (B) (23), Mutter-Abdeckung (24), Mutter (25)). Nichtbeachtung kann dazu führen, dass die Muttern sich lösen. 0000BookCG25EUAP.indb220000BookCG25EUAP.indb22 2019/01/2417:13:002019/01/2417:13:00Deutsch

○ Der Vorsprung am Schneidehalter (A) (21) kann sich aus der Ausrichtung mit der Klinge (22) verschieben, während die Mutter (25) angezogen wird. Vor der Inbetriebnahme überprüfen, ob das Messer ordnungsgemäß montiert ist. (Abb. 16) ○ Drehen Sie die Klinge von Hand und achten Sie darauf, dass kein Ruckeln oder anomale Geräusche auftreten. Ruckeln kann zu anomalen Vibrationen führen oder dazu, dass die Muttern sich lösen. BETRIEBSVERFAHREN Motoröl Ausschließlich das angegebene Motoröl (Mehrbereichsöl der Klassifi kation SAE 10W-30) verwenden. Zu wenig Motoröl oder die Verwendung eines anderen als des angegebenen Motoröltyps kann zu einem Defekt des Geräts führen. Motoröl nachfüllen ○ Das Gerät waagrecht auf einer sauberen, ebenen Oberfl äche abstellen. ○ Den Tankdeckel entfernen und kontrollieren, ob der Motorölfüllstand bis unter die Tanköff nung reicht. (Abb. 17) ○ Bei geringem Ölstand oder bei der ersten Inbetriebnahme des Geräts den Tank bis unter die Tanköff nung füllen. ○ Einen Motorölwechsel vornehmen, wenn das Öl auff allend verschmutzt oder verfärbt ist. ○ Den Tankdeckel nach dem Auftanken fest zudrehen. ○ Bei der ersten Inbetriebnahme des Geräts nach ca. 10 Betriebsstunden einen Motorölwechsel durchführen. Anschließend das Motoröl alle 50 Betriebsstunden auswechseln. VORSICHT ○ Lassen Sie zur Vermeidung des Risikos von Verbrennungen den Motor vor dem Ölwechsel ganz abkühlen. ○ Um einen Gerätedefekt zu vermeiden ist sicherzustellen, dass beim Betanken kein Sand oder Schmutz in den Tank gerät. Kraftstoff WARNUNG ○ Beim Handhaben von und Auftanken mit Kraftstoff ist stets für gute Belüftung zu sorgen. ○ Kraftstoff ist stark entfl ammbar und kann bei Einatmen oder Hautkontakt schwere Verletzungen verursachen. Kraftstoff stets mit der geboteten Umsicht handhaben. Bei der Handhabung von Kraftstoff in Gebäuden immer auf gute Belüftung achten. ○ Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwenden. ○ Kein Benzin-Motoröl-Gemisch verwenden, da dies einen Defekt des Starters oder einen Leistungsabfall zur Folge haben kann. Auftanken WARNUNG ○ Schalten Sie immer den Motor aus und lassen Sie ihn ein paar Minuten abkühlen, bevor Sie nachtanken. In der Nähe der Kraftstoff einfüllstelle nicht Rauchen oder mit Feuer oder Funken hantieren. ○ Öff nen Sie den Kraftstoff tank langsam, wenn Sie nachtanken, damit möglicher Überdruck entweichen kann. ○ Verschließen Sie den Tankdeckel nach dem Auftanken wieder fest. ○ Entfernen Sie das Gerät immer mindestens 3 m von der Auftankstelle, bevor Sie den Motor starten. ○ Waschen Sie verschütteten Kraftstoff immer direkt mit Seife von Kleidung ab. ○ Überprüfen Sie nach dem Auftanken immer sorgfältig auf Kraftstoffl ecks. ○ Um vor dem Auftanken statische Elektrizität vom Hauptgehäuse, dem Kraftstoff behälter und dem Bediener zu entfernen, berühren Sie bitte feuchten Boden. Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut säubern, damit kein Schmutz in den Tank gerät. Starten WARNUNG ○ Stellen Sie vor dem Starten des Werkzeugs sicher, dass das Schneide-Zubehör keine Gegenstände oder den Boden berührt. Ansonsten kann das Schneide-Zubehör sich unerwartet drehen und Verletzungen verursachen. ○ Stellen Sie sicher, dass das Schneide-Zubehör nicht rotiert, während der Motor sich im Leerlauf befi ndet. Wenn es rotiert, passen Sie die Leerlaufdrehzahl entsprechend den Anweisungen unter „Leerlaufdrehzahleinstellung“ im Abschnitt „WARTUNG“ an. Wenn das Schneide- Zubehör nach dieser Einstellung immer noch rotiert, stellen Sie den Motor sofort ab und die Verwendung ein, und bringen Sie das Werkzeug anschließend zur nächsten von HiKOKI autorisierten Service-Werkstatt. (1) Starten des kalten Motors

1. Den Zündschalter (26) auf ON (Start) stellen. (Abb. 18)

2. Die Ansaugpumpe (27) mehrmals betätigen, damit

Kraftstoff durch das Rücklaufrohr (28) fl ießt. (Abb. 19)

3. Stellen Sie den Chokehebel (29) in die START-Position

(geschlossen) (A). (Abb. 20)

4. Den Griff des Zugstarters gut mit der Hand festhalten,

um Rückschläge zu verhindern, und in kräftiger, schneller Bewegung ziehen. (Abb. 21)

5. Wenn der Motor hörbar anspringt, den Choke wieder

in die normale Betriebsstellung RUN (off en) (B) zurückschieben. (Abb. 20)

6. Noch einmal kräftig am Zugstarter ziehen. (Abb. 21)

HINWEIS Sollte der Motor nicht anspringen, Schritte 2 bis 5 wiederholen.

7. Den Motor dann ca. 2 bis 3 Minuten warmlaufen lassen,

bevor er belastet wird.

8. Stellen Sie sicher, dass sich die Schneide-Ausrüstung

im Leerlauf nicht dreht. (2) Starten des warmen Motors Führen Sie nur die Schritte 1, 6 und 8 des Startvorgangs bei kaltem Motor durch. Wenn der Motor nicht startet, wie beim Starten bei kaltem Motor vorgehen. Schneiden WARNUNG ○ Verwenden Sie immer das Gurtzeug und tragen Sie geeignete Kleidung und Schutzausrüstung, wenn Sie das Gerät bedienen. (Abb. 22) ○ Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der 15 m-Gefahrenzone aufhalten. Den Motor sofort abstellen, wenn sich jemand nähert. (Abb. 23) ○ Wenn sich Gras oder Pfl anzenteile in der Schneidvorrichtung verfangen haben, den Motor ausschalten und die Fremdkörper entfernen. Fortgesetzter Betrieb, wenn sich Gras oder Pfl anzenstängel um das Zubehör gewickelt haben, kann zu Beschädigungen wie zum vorzeitigen Verschleiß der Kupplung führen. VORSICHT Verwendung und Vorsichtsmaßnahmen variieren abhängig vom Typ der Schneide-Ausrüstung. Für sicheren Gebrauch befolgen Sie stets die Anweisungen und Richtlinien für jeden Typ. 0000BookCG25EUAP.indb230000BookCG25EUAP.indb23 2019/01/2417:13:002019/01/2417:13:00Deutsch

HINWEIS ○ Drücken Sie im Falle eines Notfalls den Schnellauslöseknopf oder ziehen Sie die Schnellauslöseklappe (falls vorhanden). (Abb. 24) ○ Verwendung nur in Übereinstimmung mit den lokalen Gesetzen und Richtlinien. (1) Verwendung des halbautomatischen Schneidkopfs ○ Stellen Sie den Motor auf hohe Drehzahl, wenn Sie dieses Zubehör verwenden. ○ Schneiden Sie Gras von links nach rechts. Ds geschnittene Gras wird so von Ihrem Körper weggeschleudert, wodurch Verschmutzung Ihrer Kleidung minimiert wird. (Abb. 25)

Verwenden Sie bei Nylonfaden etwa 2 cm des Schnurendes, um Gras zu schneiden. Verwenden der vollen Länge der Schnur reduziert die Drehgeschwindigkeit und macht das Schneiden schwierig. HINWEIS Durch Tippen des Schneidkopfs auf den Boden bei geringer Drehzahl (weniger als 6000 min

) wird der zur Verfügung stehende Nylonfaden automatisch verlängert. WARNUNG ○ Dieses Produkt ist mit einer Leinenbegrenzung ausgestattet, die automatisch überschüssigen Faden abschneidet. Wenn Sie das Gerät betreiben, entfernen Sie nicht den Schutz oder Leinenbegrenzer. Da der Widerstand für Nylonfäden im Vergleich zu Klingen größer ist, kann falsche Handhabung die Motorlast erhöhen und zu Beschädigung führen. ○ Nicht verwenden, wenn der Motor auf niedrige Drehzahl eingestellt ist. Wenn die Motordrehzahl niedrig ist, kann sich Gras um die Schneidvorrichtung wickeln, wodurch die Kupplung durchrutscht und verschleißen kann.

Verwenden Sie bei Schneidern mit Nylonfaden immer mehr als 15 cm Schnur. Wenn die Länge der Schnur zu kurz ist, erhöht sich die Drehgeschwindigkeit und das kann zu Beschädigung des Nylonfaden-Schneiders führen. (2) Verwendung einer Klinge ○ Passen Sie die Motordrehzahl je nach Widerstandsfähigkeit des Grases an. Verwenden Sie für weiches Gras niedrige Drehzahlen und für härtere Grasbüschel hohe Drehzahlen. ○ Schneiden Sie Gras von rechts nach links, wobei Sie mit der linken Seite der Klinge schneiden. (Abb. 26) ○ Wenn Sie die Klinge während des Schneidens leicht nach links neigen, sammelt sich das geschnittene Gras links, was das Einsammeln erleichtert. HINWEIS Starkes Erhöhen der Drehgeschwindigkeit kann zu erhöhtem Klingenverschleiß, Vibration und Lärm führen. Es führt ebenfalls zu erhöhtem Kraftstoff verbrauch. WARNUNG ○ Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher. ○ Wenn die Schneidvorrichtung bei der Arbeit Steine oder andere Gegenstände berührt, den Motor ausschalten und kontrollieren, ob Messer oder sonstige Teile beschädigt worden sind. Stoppen (Abb. 27) Verringern Sie die Motordrehzahl und lassen Sie den Motor einige Minuten im Leerlauf laufen, bevor Sie den Zündschalter ausschalten (26). WARNUNG Ein Schneidwerkzeug kann auch nach dem Ausschalten des Motors oder Freigeben des Gashebel-Auslöseschalters Verletzungen verursachen, solange es sich weiterdreht. Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn das Schneidwerkzeug zum Stillstand gekommen ist. WARTUNG

WARTUNG, AUSTAUSCH ODER REPARATUR DER

DURCHGEFÜHRT WERDEN. Vergasereinstellung (Abb. 28) Der Vergaser ist ein Präzisionsteil, das Luft und Kraftstoff vermischt, und es wurde entwickelt, um hohe Leistung des Motor zu gewährleisten. Bevor das Werkzeug aus der Fabrik versandt wird, wird sein Vergaser während eines Testlaufs eingestellt. Führen Sie die Anpassungen nur dann durch, wenn es aufgrund der Umweltbedingungen (wie Klima oder Atmosphärendruck), der Art des Brennstoff s, der Art des Motoröls usw. notwendig ist. WARNUNG ○ Da der Vergaser mit einem hohen Grad an Präzision hergestellt wurde, zerlegen Sie ihn nicht. ○ Bei diesem Produkt ist die einzige Einstellung des Vergasers, die eingestellt werden kann, die Leerlaufdrehzahl (T). ○ Starten Sie den Motor niemals ohne komplett montierte Kupplungsabdeckung und angebrachtem Rohr! Die Kupplung könnte sich lösen und ohne Abdeckung Verletzungen verursachen. T = Leerlauf-Einstellschraube. Einstellung des Leerlaufs (T) WARNUNG ○ Wenn der Motor angehalten wird, drehen Sie die Leerlaufdrehzahl-Einstellschraube (T) nicht übermäßig im Uhrzeigersinn. Andernfalls kann, wenn der Motor startet, das Schneide-Zubehör unerwartet rotieren und Verletzungen verursachen. ○ Stellen Sie die Leerlaufdrehzahl-Einstellschraube (T) aus keinem anderen Grund als zum Einstellen des Leerlaufs ein. Lassen Sie den Motor beim Einstellen des Leerlaufs laufen. (1) Wenn der Motor bei Leerlauf stoppt Starten Sie den Motor und drehen Sie die Leerlaufdrehzahl-Einstellschraube (T) langsam im Uhrzeigersinn, bis sie sich in einer Position befi ndet, bei welcher der Motor gleichmäßig rotiert. Stellen Sie zu diesem Zeitpunkt sicher, dass das Schneide-Zubehör sich nicht dreht. (2) Wenn das Schneide-Zubehör im Leerlauf rotiert Drehen Sie die Leerlaufdrehzahl-Einstellschraube (T) langsam gegen den Uhrzeigersinn, bis sie sich in einer Position befi ndet, bei welcher das Schneide-Zubehör nicht rotiert. Stellen Sie zu diesem Zeitpunkt sicher, dass der Motor gleichmäßig rotiert. 0000BookCG25EUAP.indb240000BookCG25EUAP.indb24 2019/01/2417:13:002019/01/2417:13:00Deutsch

WARNUNG Wenn das Schneide-Zubehör nach der Einstellung der Leerlaufdrehzahl-Einstellschraube (T) immer noch rotiert, stellen Sie den Motor sofort ab und die Verwendung ein, und kontaktieren Sie die nächste von HiKOKI autorisierte Service-Werkstatt. Motoröl wechseln Verschmutztes Motoröl verringert die Lebensdauer des Motors beträchtlich. Das Motoröl regelmäßig kontrollieren und wechseln. VORSICHT ○ Lassen Sie zur Vermeidung des Risikos von Verbrennungen den Motor vor dem Ölwechsel ganz abkühlen. ○ Um einen Gerätedefekt zu vermeiden ist sicherzustellen, dass beim Betanken kein Sand oder Schmutz in den Tank gerät. Ölwechselintervalle: Bei der ersten Verwendung des Geräts, nach ungefähr 10 Betriebsstunden oder nach 1 Monat, was immer davon früher eintritt. Danach jeweils nach 50 Betriebsstunden oder alle 6 Monate, was immer davon früher eintritt. Empfohlenes Motoröl: Mehrbereichsöl der Klassifi kation SAE 10W-30 Motorölfassungsvermögen: 80 ml

1. Zündschalter ausschalten.

2. Sicherstellen, dass der Tankdeckel fest verschlossen ist.

3. Den Tankdeckel entfernen, das Gerät neigen, so dass

die Tanköff nung nach unten weist und das Motoröl in einen Behälter abgießen. (Abb. 29)

4. Nach Abgießen des gesamten Motoröls das Gerät

waagrecht auf einer sauberen, ebenen Oberfl äche abstellen.

5. Den Tank bis unter die Tanköff nung mit Motoröl befüllen.

6. Den Tankdeckel von Hand fest zudrehen.

HINWEIS ○ Das Altöl nicht mit dem Hausmüll entsorgen oder in den Boden gelangen lassen. Das Öl gemäß der vor Ort geltenden Vorschriften entsorgen. Bei Fragen zur Ölentsorgung den Händler kontaktieren, bei dem das Öl erworben wurde. ○ Den Tank mit der angegebenen Motorölmenge befüllen. Ein zu hoher oder zu geringer Motorölstand kann zu einem Defekt des Motors führen. ○ Die Qualität des Motoröls nimmt mit der Zeit auch bei Nichtverwendung ab. Das Motoröl regelmäßig wechseln. Luftfi lter (Abb. 30) Den Luftfi lter (30) regelmäßig von Staub und Schmutz befreien zur Vermeidung von: ○ Fehlfunktionen des Vergasers. ○ Startschwierigkeiten. ○ Leistungsverlust des Motors. ○ Unnötiger Verschleiß von Motorteilen. ○ Anomaler Kraftstoff verbrauch. Den Luftfi lter mindestens einmal täglich reinigen, bei extremer Staubbelastung entsprechend häufi ger. Reinigung des Luftfi lters Den Luftfi lterdeckel abnehmen und den Filter (28) herausnehmen. Den Filter in Waschbenzin spülen. Den Luftfi lter erst wieder einbauen, wenn er vollständig trocken ist. Ein Luftfi lter, der bereits längere Zeit verwendet wurde, wird nicht vollständig sauber. Er sollte daher in regelmäßigen Abständen durch einen neuen ersetzt werden. Ein beschädigter Luftfi lter muss umgehend ausgewechselt werden. Kraftstoff fi lter (Abb. 31) Den Kraftstoff fi lter (31) aus dem Kraftstoff tank entfernen und austauschen, falls er verschmutzt ist. HINWEIS Ein verstopfter Kraftstoff fi lter (31) kann die Kraftstoff versorgung hindern und zur Fehlfunktion des Motors führen. Zündkerze (Abb. 32) Der Zustand der Zündkerze wird durch folgende Faktoren beeinträchtigt: ○ Eine falsche Vergasereinstellung. ○ Ein verschmutzter Luftfi lter. ○ Harte Einsatzbedingungen (wie kaltes Wetter). ○ Zu hoher Motorölstand Diese Faktoren verursachen Ablagerungen an den Elektroden der Zündkerze, die zu Betriebsstörungen und Startschwierigkeiten führen können. Wenn der Motor einen Leistungsabfall zeigt, schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer als erstes die Zündkerze kontrollieren. Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Falls erforderlich Justierung vornehmen. Der korrekte Abstand beträgt 0,6 mm. Die Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starkem Verschleiß der Elektroden auszutauschen. HINWEIS In manchen Gebieten ist zur Unterdrückung von Zündstörungen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte das Gerät anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets Ersatzkerzen des gleichen Typs verwendet werden. Getriebegehäuse (Abb. 33) Überprüfen Sie den Schmierfettstand für das Getriebegehäuse oder Winkelgetriebe etwa alle 50 Betriebsstunden, indem Sie den Einfüllstopfen an der Seite des Getriebegehäuses entfernen. Falls an den Getriebefl anken kein Schmierfett sichtbar ist, das Getriebegehäuse zu 3/4 mit einem guten Mehrzweckfett auf Lithiumbasis füllen. Füllen Sie das Getriebegehäuse nicht vollständig. VORSICHT ○ Achten Sie darauf, jeglichen Schmutz oder Anhaftungen zu entfernen, wenn Sie den Stopfen in seiner ursprünglichen Position anbringen. ○ Bevor Sie Inspektionen oder Wartungsarbeiten am Getriebegehäuse durchführen, achten Sie darauf, dass das Gehäuse abgekühlt ist. Halbautomatischer Schneidkopf Auswechseln des Nylonfadens

1. Das Gehäuse (18) durch kräftiges Hineindrücken der

Verriegelungslaschen mit den Daumen, wie in Abb. 34 gezeigt, entfernen.

2. Nach dem Entfernen des Gehäuses die Spule

herausnehmen und den verbleibenden Faden wegwerfen.

3. Legen Sie den neuen Nylonfaden ungleichmäßig (ca.

10 cm) in der Mitte zusammen, wie abgebildet. Haken Sie das U-förmige Ende des Nylonfadens in die Kerbe (32) in der mittleren Aufteilung der Spule ein. Beide Fadenhälften in derselben Richtung auf die Spule aufwickeln und darauf achten, dass jede Hälfte auf ihrer Seite der Trennwand bleibt. (Abb. 35)

4. Jeden Faden in die jeweilige Stopfenbohrung (33)

einführen und Enden von ca. 10 cm Länge übrig lassen. (Abb. 36)

HINWEIS Beim Einlegen der Spule in das Gehäuse darauf achten, die Stopfenbohrungen (33) möglichst mit der Fadenführung (34) auszurichten, um das spätere Lösen des Fadens zu erleichtern.

Die Abdeckung so auf das Gehäuse aufsetzen, dass die Kappenverriegelungslaschen (35) der Abdeckung in die Schlitzlöcher (36) des Gehäuses eingreifen. Anschließend das Gehäuse fest hineindrücken, bis es einrastet. (Abb. 38)

Die anfängliche Schneidfadenlänge sollte ca. 11 bis 14 cm betragen und auf beiden Seiten identisch sein. (Abb. 39) Klinge (Abb. 40) WARNUNG Tragen Sie bei Arbeiten am Messer stets Schutzhandschuhe. ○ Verwenden Sie eine scharfe Klinge. Ein stumpfes Messer neigt eher zum Festklemmen oder Verursachen von Stößen. Die Befestigungsmutter austauschen, falls sie beschädigt oder schwer anzuziehen ist. ○ Als Austauschmesser nur von HiKOKI empfohlene Messer mit einer Befestigungsbohrung von 25,4 mm (1 Zoll) verwenden. ○ Ein drei zahniges Sägeblatt (37) lässt sich beidseitig verwenden. ○ Die für die Art der Arbeit geeignete Klinge verwenden. ○ Beim Austausch der Klinge das geeignete Werkzeug verwenden. ○ Stumpf gewordene Schneidkanten gemäß der Abbildung schärfen oder feilen. Falsches Schärfen kann zu übermäßig hoher Vibration führen. ○ Messer aussondern, die verbogen, verzogen, rissig, gebrochen oder in anderer Weise beschädigt sind. HINWEIS Beim Schärfen der Klinge ist es wichtig, dass die ursprüngliche Radiusform an der Zahnbasis erhalten bleibt, um Rissbildung zu vermeiden. Längerfristige Lagerung Lassen Sie den Kraftstoff komplett aus dem Kraftstoff tank ab sowie das komplette Motoröl. Den Motor starten und laufen lassen, bis er von selbst stoppt. Eventuell beim Einsatz entstandene Schäden instand setzen. Das Gerät mit einem sauberen Lappen oder Druckluft gründlich reinigen. Geben Sie einige Tropfen Motoröl durch die Zündkerzenöff nung in den Zylinder und drehen Sie den Motor mehrere Male, damit sich das Öl verteilt. Das Gerät abdecken und an einem trockenen Ort lagern. Wartungsplan Im Folgenden sind einige allgemeine Wartungsanweisungen aufgeführt. Weitergehende Informationen können bei einer von HiKOKI autorisierten Service-Werkstatt eingeholt werden. Tägliche Wartung ○ Das Äußere des Geräts reinigen. ○ Den Tragegurt auf Schäden überprüfen. ○ Den Messerschutz auf Schäden oder Risse überprüfen. Den Messerschutz im Falle von mechanischen Schäden oder Rissen austauschen. ○ Das Schneidwerkzeug muss gut zentriert, scharf und frei von Rissen sein. Eine schlecht zentrierte Schneidvorrichtung verursacht schwere Vibrationen, die das Gerät beschädigen können. ○ Den festen Sitz der Schneidvorrichtungsmutter überprüfen. ○ Sicherstellen, dass der Klingenschutz unbeschädigt ist und fest angebracht werden kann. ○ Prüfen, ob Mutter und Schrauben ausreichend fest angezogen sind. ○ Den Zustand des Motoröls und den Motorölstand kontrollieren. ○ Überprüfen Sie, dass das Gerät unbeschädigt und ohne Defekte ist. Wöchentliche Wartung ○ Den Starter prüfen, insbesondere das Seil und die Rückholfeder. ○ Die Zündkerze äußerlich reinigen. ○ Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder die Zündkerze auswechseln. ○ Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmierfett gefüllt ist. ○ Den Luftfi lter säubern. Monatliche Wartung ○ Den Kraftstoff tank mit Benzin reinigen. ○ Das Äußere des Vergasers und seine Umgebung reinigen. ○ Den Lüfter und seine Umgebung reinigen.

Das Zubehör dieser Maschine ist auf Seite 262 aufgeführt. 0000BookCG25EUAP.indb260000BookCG25EUAP.indb26 2019/01/2417:13:012019/01/2417:13:01Deutsch

AUSWAHL DER SCHNEID-AUSRÜSTUNG

Empfohlenes Zubehör für jedes Modell sind in der untenstehenden Tabelle aufgelistet. Für den Erwerb wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter. Prüfen Sie bitte sorgfältig, da Zubehör, das nicht mit „ ●“ markiert ist, nicht angebracht werden kann. Liste empfohlenen Zubehörs Typ Name Spezifi kation BÜGELGRIFF FAHRRADGRIFF Durchmesser Vorschubsystemadapter oder Zähnezahl (Klinge) Messerdicke (mm) oder Trimmerfadendurchmesser (mm) CG25EUAP (L) CG25EUAP ALUMINIUMKÖPFE NYLONKOPF CH-100 (MIT NYLONFADEN)

Vorgeschnittener Faden 2,2 – 3,0

FEHLERBEHEBUNG Benutzen Sie, wenn das Gerät nicht normal arbeitet, die Inspektionen in der nachstehenden Tabelle. Sollte das Problem damit nicht behoben sein, wenden Sie sich an Ihren Händler oder an das von HiKOKI autorisierte Kundendienstzentrum. Problem Ursache Abhilfe Motor springt nicht

Kraftstoff system Kraftstoff tank leer oder zu wenig Kraftstoff im Tank Befüllen Sie den Kraftstoff tank. Zu alter Kraftstoff im Tank (unangenehmer Geruch) Durch frischen Kraftstoff ersetzen Zu viel Kraftstoff im Zylinder, und die Zündkerze ist nass

1. Zündkerze ausbauen und trocknen lassen

2. 5- oder 6-mal den Startgriff ziehen, um

überschüssigen Kraftstoff zu entfernen

3. Zündkerze wieder eindrehen und anziehen

4. Den Chokehebel in Betriebsstellung (RUN)

bringen und den Startgriff ziehen Kraftstoff fi lter verschmutzt und zugesetzt Kraftstoff fi lter säubern Kraftstoffl eitung geknickt oder gelöst Sicherstellen, dass Kraftstoff widerstandsfrei fl ießen kann Vergaserstörung Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Elektrisches System Stoppschalterkabel kurzgeschlossen Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Zündkerze verschmutzt Zündkerze ersetzen oder säubern Elektrodenabstand zu groß Abstand auf 0,6 mm einstellen Wackelkontakt zwischen Zündkabel und Zündkerze Neu verbinden Störung im elektrischen System Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Sonstiges Schalldämpferauslass verrußt und zugesetzt Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt mit der Instandsetzung beauftragen Motor springt an, stirbt aber sofort ab Motor stirbt leicht

Kraftstoff system Kraftstoff tank leer oder zu wenig Kraftstoff im Tank Befüllen Sie den Kraftstoff tank. Zu alter Kraftstoff im Tank (unangenehmer Geruch) Durch frischen Kraftstoff ersetzen Motoröl wurde nicht hinzugefügt. Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Chokehebel steht auf START Den Chokehebel in Betriebsstellung (RUN) bringen Luft dringt in das Kraftstoff system ein Kraftstoffl eitung abziehen und wieder anschließen Vergaserstörung Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Elektrisches System Zündstörungen Zündkerze defekt Durch neue Zündkerze ersetzen Defekt im elektrischen System Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Sonstiges Motorüberhitzung Falscher Zündkerzentyp Durch vorgeschriebenen Zündkerzentyp ersetzen Siehe “TECHNISCHE DATEN” Verschmutzter Luftfi lter Säubern Verstopfung durch Rußablagerungen (Schalldämpferauslass) Säubern Zu wenig Kompression (Kolben, Kolbenring, Zylinder) Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. 0000BookCG25EUAP.indb280000BookCG25EUAP.indb28 2019/01/2417:13:012019/01/2417:13:01Deutsch

Problem Ursache Abhilfe Starke Vibrationen Schneidwerkzeug nicht vorschriftsmäßig angebaut Siehe “Montage des Schneidwerkzeugs” Griff , Griff halter oder anderes Befestigungsteil locker Prüfen und anziehen Messer verformt oder beschädigt Durch neues Messer ersetzen Gras hat sich um das Getriebe gewickelt Gras entfernen Der Motor läuft, aber der Schneidaufsatz bewegt sich nicht. Bewegung schwergängig Gras hat sich um das Getriebe gewickelt Gras und Schmutz entfernen Motor lässt sich nicht abstellen Störung des Stoppschalters Den Chokehebel in START-Stellung bringen, um den Motor abzustellen Den Gebrauch sofort einstellen und wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Der Motor wird beim Schließen der Chokeklappe abgewürgt Leerlaufdrehzahl zu niedrig Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. Der Schneidaufsatz dreht sich weiter, wenn die Drossel geschlossen ist. Leerlaufdrehzahl zu hoch Gaszug zu stark gespannt Wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. 0000BookCG25EUAP.indb290000BookCG25EUAP.indb29 2019/01/2417:13:012019/01/2417:13:01Français
