BEDIENUNGSANLEITUNG ML34SR HiKOKI

(Übersetzung der Original-Gebrauchsanweisung)

ÜBERSETZUNG DER ORIGINAL-

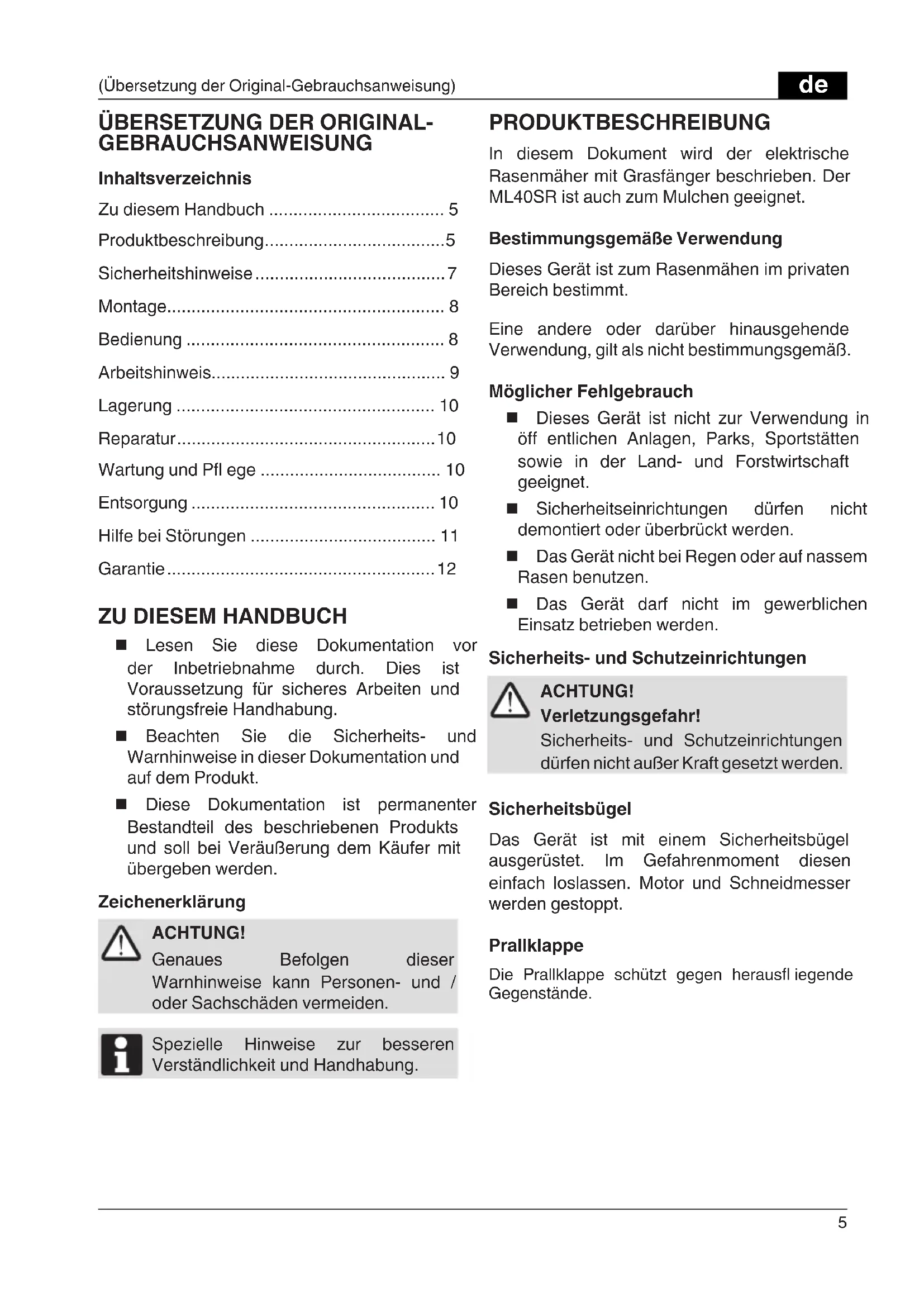

Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit übergeben werden. Zeichenerklärung ACHTUNG! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. PRODUKTBESCHREIBUNG In diesem Dokument wird der elektrische Rasenmäher mit Grasfänger beschrieben. Der ML40SR ist auch zum Mulchen geeignet. Bestimmungsgemäße Verwendung Dieses Gerät ist zum Rasenmähen im privaten Bereich bestimmt. Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß. Möglicher Fehlgebrauch Dieses Gerät ist nicht zur Verwendung in öff entlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet. Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden. Das Gerät nicht bei Regen oder auf nassem Rasen benutzen. Das Gerät darf nicht im gewerblichen Einsatz betrieben werden. Sicherheits- und Schutzeinrichtungen ACHTUNG! Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden. Sicherheitsbügel Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im Gefahrenmoment diesen einfach loslassen. Motor und Schneidmesser werden gestoppt. Prallklappe Die Prallklappe schützt gegen herausfl iegende Gegenstände. 0000BookML34SR.indb50000BookML34SR.indb5 2017/12/0814:20:182017/12/0814:20:18de ML 34SR / ML 40SR

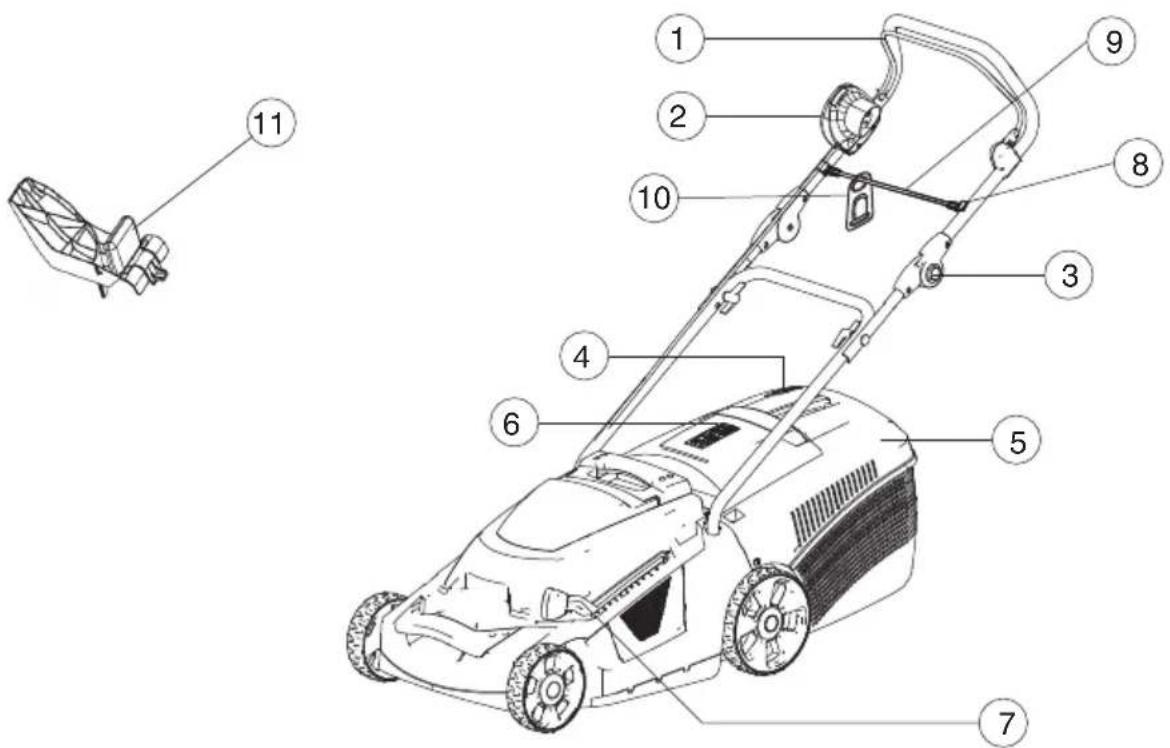

Produktbeschreibung Produktübersicht

1 Sicherheitsbügel 7 Schnitthöhenverstellung 2 Schalter / Steckverbinder-Kombination 8 Befestigung 3 Holmverstellung 9 Stange 4 Füllstandanzeige 10 Kabelzugentlastung 5 Grasfangkorb 11 Mulch-Kit (nur ML40SR) 6 Prallklappe Symbole am Gerät Achtung! Besondere Vorsicht bei der Handhabung. Vor Inbetriebnahme Gebrauchsanleitung lesen! Dritte aus dem Gefahrenbereich fernhalten! Hände und Füße vom Schneidwerk fernhalten! Vorsicht scharfe Schneidmesser. Schneidmesser drehen sich weiter, motor ausschalten. Abstand zum Gefahrenbereich halten. Trennen Sie das Gerät immer vom Stromnetz ab, bevor Sie mit Wartungsarbeiten beginnen oder wenn das Kabel beschädigt ist. Achtung! Scharfe Schneidmesser! Nicht in das Schneidwerk fassen. Tr e ff en Sie Vorkehrungen gegen die Gefahr eines Stromschlags. Anschlussleitung von Schneidmessern fernhalten. Ohren- und Augenschützer tragen! 0000BookML34SR.indb60000BookML34SR.indb6 2017/12/0814:20:182017/12/0814:20:18de

Sicherheitshinweise SICHERHEITSHINWEISE Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich. ACHTUNG! Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden! Elektrische Sicherheit Achtung - Gefahr durch Strom! Gefahr durch Berühren spannungsführender Teile! Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschädigt oder durchtrennt wurde! Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt1,5mm

Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels Immer die spezielle Kabelzugentlastung für das Verlängerungskabel verwenden Kabel aus dem Schnittbereich fernhalten und immer von der Maschine weg führen Mit dem Rasenmäher niemals über das Verlängerungskabel fahren Gerät vor Feuchtigkeit schützen Sicherheitshinweise zur Bedienung VORSICHT! Verletzungsgefahr! Unbeabsichtigtes Einschalten kann zu schwersten Verletzungen führen. Ziehen Sie nach dem Abschalten des Mähers immer den Netzstecker, um Verletzungen zu vermeiden! Betreiben Sie den Rasenmäher nicht mit verriegelten Schneidmessern. Dadurch könnte der Motor durchbrennen. Suchen Sie nach Kontakt mit Fremdkörpern nach Beschädigungen am Rasenmäher. Suchen sie bei folgenschweren Beschädigungen eine HiKOKI Servicestelle auf. Gehen, niemals laufen. Achten Sie auf Hängen oder bei nassem Rasen immer auf sicheren Stand. Stecker immer vom Netz trennen und Stillstand des Gerätes abwarten: nach dem Auftreten von Störungen und ungewöhnlichem Vibrieren des Geräts vor dem Lösen von Blockierungen vor dem Beseitigen von Verstopfungen nach dem Kontakt mit Fremdkörpern Besondere Aufmerksamkeit beim Umkehren des Rasenmähers oder wenn Sie den Rasenmäher zu sich heranziehen Schalten Sie den Motor aus, wenn es erforderlich ist, ein anderes Gebiet als das zu mähende zu überqueren. Kinder oder andere Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten. Gerät nicht unter Einfl uss von Alkohol, Drogen oder Medikamenten bedienen. Überprüfen Sie den Mäher vor Gebrauch und lassen Sie beschädigte Teile austauschen Prufen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschadigt sind. Alle Fremdkörper vor dem Mähen von der Rasenfl äche entfernen Zweckmäßige Arbeitskleidung tragen: Lange Hosen Festes und rutschsicheres Schuhwerk Beim Arbeiten auf sicheren Stand achten Dritte aus dem Gefahrenbereich fernhalten. 0000BookML34SR.indb70000BookML34SR.indb7 2017/12/0814:20:192017/12/0814:20:19de ML 34SR / ML 40SR

Halten Sie Ihren Körper und Ihre Kleidung sowie Verlängerungskabel von den schneidenden Teilen fern. Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten. Vermeiden Sie das Mähen bei schlechtem Wetter Gerät beim Mähen vorwärts schieben, niemals rückwärts gehen Rasenmäher niemals zum Körper heranziehen Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln). Schnittgut nur bei stehendem Motor entfernen. Gerät nie mit laufendem Motor heben oder tragen. Betriebsbereites Gerät nicht unbeaufsichtigt lassen. Nicht autorisierte Modifi kationen können die Sicherheit Ihres Geräts beeinträchtigen und zu stärkerem Lärm und Vibrationen führen. Führen Sie eine regelmäßige Inspektion der Zuleitungskabel durch. Schließen Sie beschädigte Kabel nicht an die Stromversorgung und berühren Sie ein beschädigtes Kabel vor dem Trennen von der Steckdose nicht. Ein beschädigtes Kabel kann Kontakt mit stromführenden Teilen bekommen. Treff en Sie Vorkehrungen gegen die Gefahr eines Stromschlags. Wenn das Gerät anfängt, abnorm zu vibrieren, ziehen Sie den Stecker ab. Berühren Sie den Stecker niemals mit nassen Händen. MONTAGE Zusammenbau nach beiliegender Montageanleitung durchführen. ACHTUNG! Das Gerät darf erst nach vollständiger Montage betrieben werden. BEDIENUNG Schnitthöhe verstellen (1) ACHTUNG! Achtung - Verletzungsgefahr! Schnitthöhe nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser verstellen!

1. Hebel zum Entriegeln leicht nach außen

drücken und halten. (1) Für niedrigen Rasen den Hebel in Richtung Vorderrad schieben. min Stufe 1: 2,8 cm Für höheren Rasen den Hebel in Richtung Hinterrad schieben. max Stufe 6: 6,8 cm

2. Hebel wieder zum Gerät hindrücken, bis er

in der gewünschten Stufe einrastet. Holmverstellung (2)

1. Halten Sie die Tasten auf den Griff stangen

2. Stellen Sie die gewünschte Höhe ein (2b)

3. Lassen Sie die Druckknöpfe los und rasten

Sie den Holm ein. Füllstandsanzeige (3) Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (3a). Ist der Grasfangkorb voll, liegt die Füllstandsanzeige am Korb an (3b). Der Grasfangkorb muss geleert werden. Grasfangkorb anbringen (4) ACHTUNG! Achtung - Verletzungsgefahr! Grasfangkorb nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

1. Prallklappe anheben (4a) und Grasfangkorb

in die Halterungen einhängen. (4b) Grasfangkorb leeren (4)

1. Prallklappe anheben. (4a)

2. Grasfangkorb aushängen und nach hinten

4. Prallklappe anheben und Grasfangkorb

wieder in die Halterungen einhängen. (4b) Netzanschluss herstellen

1. Schließen Sie den Stecker des

stromführenden Verlängerungskabels an die Schalter/Steckverbinder-Kombination (8) an.

2. Geräteanschlussleitung mit

Kabelzugentlastung sichern (9). Die Schlaufe des Netzkabels muss so lang sein, dass die Kabelzugentlastung von einer Seite zur anderen gleiten kann. Motor einschalten (10) Den Rasenmäher nur auf ebenem Untergrund, nicht in hohem Gras starten. Der Boden muss frei von Fremdkörpern und Gegenständen wie z. B. Steinen sein. Steinen sein. Den Rasenmäher zum Starten nicht anheben oder kippen.

1. Startknopf des Schalters gedrückt halten

2. Sicherheitsbügel an den Holm ziehen und

1. Sicherheitsbügel loslassen.

2. Stillstand des Schneidmessers abwarten.

Mulchen mit Mulchkit (nur ML40SR) Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgt ihn mit Nährstoff en. Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet schnell. Grashöhe vor dem Mulchen: Maximal 8 cm Grashöhe nach dem Mulchen: Mindestens 4 cm Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen. Mulchkit einsetzen Achtung - Verletzungsgefahr! Mulchkit nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser einsetzen oder entfernen!

1. Nehmen Sie den Grasfänger ab (4).

2. Prallklappe anheben und Mulchkit in den

Auswurfkanal einsetzen (5). Mulchkit muss einrasten (6). Rastet das Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werde. Mulchkit entfernen

1. Heben Sie die Prallklappe an und lösen Sie

die Sperre am Mulch-Kit (7a).

2. Mulchkit herausziehen (7b).

ARBEITSHINWEIS Örtliche Bestimmungen zum Betreiben von Rasenmähern beachten. Dritte aus dem Gefahrenbereich fernhalten. Nur bei guten Sichtverhältnissen mähen Gerät nur im Schritttempo führen. Nur mit scharfem Schneidmesser mähen Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln). Auf abschüssigem Gelände immer quer zum Hang mähen. Auf Abhängen mit mehr als 20° Gefälle nicht bergauf oder bergab mähen. Erhöhte Vorsicht an Hanglagen bei Änderung der Arbeitsrichtung Eine optimale Betriebszeit wird durch häufi ges Rasenmähen und damit kurz gehaltenem Rasen erreicht Tipps zum Mähen Behalten Sie einen konstante Schnitthöhe von 3 - 5 cm bei; schneiden Sie das Gras nicht tiefer als bis zur Hälfte der ursprünglichen Höhe. 0000BookML34SR.indb90000BookML34SR.indb9 2017/12/0814:20:192017/12/0814:20:19de ML 34SR / ML 40SR

Reinigen Sie das Gerät nach dem Mähen gründlich mit einer Bürste oder einem Tuch. Nicht von der Unterseite des Geräts entfernter Schmutz kann die Leistung beeinträchtigen. Das Gerät nicht mit Wasser abspritzen! Wasser kann zur Beschädigung des Schalters und des Elektromotors führen. Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser nur bei einer HiKOKI Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen. Nachgeschliff ene Schneidmesser müssen ausgewuchtet sein. Anzugsdrehmoment der Messerschraube 15 Nm +5. Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Nach Wartungsarbeiten an Isolationsteilen (z. B. Austausch Schneidmesser) muss nach Richtlinie VDE 701 eine Isolationsschutzprüfung durchgeführt werden. Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen. Fachmännische Überprüfung ist erforderlich: nach dem Auff ahren auf ein Hindernis bei einer Blockade des Motors bei verbogenem Schneidmesser bei verbogener Motorwelle ENTSORGUNG Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen! Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. Rasenmäher nicht überlasten! Sinkt die Motordrehzahl durch langes, schweres Gras merklich, Schnitthöhe vergrößern und mehrfach mähen Wind und Sonne können den Rasen nach dem Mähen austrocknen, daher am späten Nachmittag mähen LAGERUNG Zum platzsparenden Aufbewahren den Oberholm und den Unterholm zusammenklappen. Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern Gerät immer mit gezogenem Netzstecker lagern REPARATUR Reparaturarbeiten dürfen nur HiKOKI Servicestellen oder autorisierte Fachbetriebe durchführen Um eine Unwucht zu vermeiden dürfen Schneidwerkzeug und Befestigungsschraube nur satzweise ausgetauscht werden

ACHTUNG! Verletzungsgefahr! Vor allen Wartungs- und Pfl egearbeiten immer den Netzstecker ziehen! Bei Wartungs- und Pfl egearbeiten am Schneidmesser immer Arbeitshandschuhe tragen! Nicht ausgewuchtete Schneidmesser führen zu starken Vibrationen und beschädigen den Mäher. ACHTUNG! Schneidmesser und Motorwelle sind möglicherweise nicht in einer Linie, wenn eines von beiden beschädigt ist. Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen Lagerung 0000BookML34SR.indb100000BookML34SR.indb10 2017/12/0814:20:192017/12/0814:20:19de

Achtung - Verletzungsgefahr! Bei Wartungs- und Pfl egearbeiten immer Arbeitshandschuhe tragen! Vor allen Wartungs- und Pfl egearbeiten immer den Netzstecker ziehen und den Stillstand des Schneidmessers abwarten! Störung beim Betrieb Mögliche Ursache Lösung Motor läuft nicht Keine Stromversorgung Haussicherung / Verlängerungskabel prüfen. Gerätekabel defekt Wenden Sie sich an das HiKOKI Kundendienstzentrum Schneidmesser blockiert Vorsicht! nicht ohne Handschuhe Wartungsarbeiten am Messer ausführen! Messer von Störung befreien Rasenmäher auf niedrigem Rasen starten Motorleistung lässt nach Messer stumpf Messer bei HiKOKI Servicestelle schärfen lassen Zu viel Gras im Auswurf Gras entfernen, Prallklappe reinigen Motor bleibt während des Mähens stehen Messer stumpf Messer bei HiKOKI Servicestelle schärfen lassen Überlastung des Motors Schalten Sie den Rasenmäher aus und starten Sie ihn auf ebenem Untergrund oder kurzem Gras neu Grasfangbox füllt nicht ausreichend Rasen feucht Rasen trocknen lassen Der Grasfänger ist verstopft Gitter der Grasfangbox reinigen zu viel Gras im Auswurfkanal oder Gehäuse Auswurfkanal / Gehäuse reinigen Schnitthöhe korrigieren Das Schneidmesser ist stumpf Messer bei HiKOKI Servicestelle schärfen lassen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst. 0000BookML34SR.indb110000BookML34SR.indb11 2017/12/0814:20:202017/12/0814:20:20de ML 34SR / ML 40SR

Garantie GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: beachten dieser Bedienungsanleitung sachgemäßer Behandlung verwenden von Original-Ersatzteilen eigenmächtigen Reparaturversuchen eigenmächtigen technischen Veränderungen das Gerät wurde nicht für den vorgesehenen Zweck benutzt (zum Beispiel für gewerbliche oder kommunale Anwendungen) Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte gekennzeichnet sind Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt. 0000BookML34SR.indb120000BookML34SR.indb12 2017/12/0814:20:202017/12/0814:20:20en

HiKOKI ML 40 SR HiKOKI ML40 SR Art.Nr 0000BookML34SR.indb1520000BookML34SR.indb152 2017/12/0814:21:032017/12/0814:21:03153 Deutsch Italiano Dansk GARANTIESCHEIN 1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers (Bitte mit Namen und Anschrift des Handlers abstempeln)

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass der durch den Typ und den spezifi schen Identifi zierungscode *1) identifi zierte Rasenmäher allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. 2000/14/EG

Art der Ausrüstung: Rasenmäher

Schnittbreite: 34 cm (ML34SR), 40 cm (ML40SR)

Übereinstimmungsbeurteilungsverfahren: ANNEX VIII

Europäische benannte Stelle: CE 0036 TÜV SÜD Industrie Service GmbH Westendstrasse 199∙80686 München, Deutschland

Gemessener Schallleistungspegel: 89 dB (ML34SR), 93 dB (ML40SR)

Garantierter Schallleistungspegel: 90 dB (ML34SR), 94 dB (ML40SR) Die Erklärung gilt für die an dem Produkt angebrachte CE-Kennzeichnung.

Typenaam: ML34SR, ML40SR
