Produkttyp	Freischneider / Rasentrimmer
Marke	HiKOKI
Modell	CG31EBS
Motor	2-Takt, Benzin (Gemisch 50:1)
Hubraum	31 cm³
Max. Leistung	1,2 kW (geschätzt)
Kraftstofftankvolumen	0,6 L (geschätzt)
Schneidwerkzeugtyp	Halbautomatischer Nylonfadenkopf oder Metallmesser (3/4 Zähne)
Schnittdurchmesser (Nylonfaden)	Bis 40 cm (je nach Montage)
Trockengewicht (ohne Kraftstoff und Zubehör)	5,5 kg (geschätzt)
Schalldruckpegel (LpA)	92 dB(A) (ISO 22868, typischer Wert)
Garantierter Schallleistungspegel (LwA)	115 dB(A) (2000/14/EG)
Vibrationspegel (vorderer/hinterer Griff)	7,5 m/s² (ISO 22867, typischer Wert)
Sicherheit	Schutz des Schneidwerkzeugs, Not-Aus (Auslöselasche), Sicherheitsgurt
Zündung	Elektronisch, Zündkerze (Elektrodenabstand 0,6 mm)
Getriebe	Starre Welle mit Kegelradgetriebe
Kupplung	Fliehkraftkupplung
Mitgeliefertes Zubehör	Gurt, Schnittschutz, Schutzbrille, Inbusschlüssel, Kombischlüssel, Messerschutz (je nach Version)
Regelmäßige Wartung	Reinigung Luftfilter, Überprüfung Zündkerze, Schmierung Getriebe alle 50 h
Garantie	2 Jahre (vorbehaltlich der Bedingungen)

Häufig gestellte Fragen - CG31EBS HiKOKI

Wie starte ich den Motor kalt?

Stellen Sie den Schalter auf ON, drücken Sie die Abzugssperre, ziehen Sie den Abzug und schieben Sie die Drosselklappensperre, um den Gashebel in Startstellung zu blockieren. Drücken Sie 10-mal die Primer-Pumpe, stellen Sie den Bedienhebel auf START, ziehen Sie dann kräftig am Seilzug. Sobald erste Zündungen erfolgen, bringen Sie den Hebel auf RUN und ziehen Sie erneut.

Welchen Kraftstoff verwenden?

Verwenden Sie bleifreies Benzin (Oktanzahl 89) gemischt mit 2-Takt-Motoröl (JASO FC oder ISO EGC) im Verhältnis 50:1. Verwenden Sie niemals Mehrbereichsöl oder Altöl.

Wie stelle ich die Leerlaufdrehzahl ein?

Wenn der Motor im Leerlauf ausgeht, drehen Sie die Leerlaufeinstellschraube (T) im Uhrzeigersinn, bis der Motor gleichmäßig läuft und das Schneidwerkzeug nicht mitläuft. Wenn das Schneidwerkzeug im Leerlauf mitläuft, drehen Sie die Schraube gegen den Uhrzeigersinn, bis es stoppt.

Wie ersetze ich den Nylonfaden des halbautomatischen Kopfes?

Entfernen Sie das Gehäuse durch Drücken der Arretierclips, nehmen Sie die Spule heraus und entsorgen Sie den alten Faden. Falten Sie einen neuen Faden in der Mitte, haken Sie die Falte in die Nut der Spule ein, wickeln Sie jede Hälfte in gleicher Richtung auf jeder Seite des Trennstegs auf. Lassen Sie 10 cm auf jeder Seite, stecken Sie die Enden in die Haltelöcher und setzen Sie die Spule in das Gehäuse ein, wobei Sie die Löcher mit der Fadenführung ausrichten. Schließen Sie das Gehäuse durch Drücken.

Wann und wie das Getriebe schmieren?

Alle 50 Betriebsstunden schrauben Sie den Getriebedeckel ab. Wenn das Fett auf den Zähnen nicht sichtbar ist, füllen Sie Lithiumfett bis zu 3/4 des Volumens nach. Nicht überfüllen.

Wie installiere ich ein Metallmesser?

Stellen Sie sicher, dass das Messer in gutem Zustand ist (keine Risse, Schneiden in richtiger Richtung). Stecken Sie den Inbusschlüssel in das Arretierloch, montieren Sie dann den Schneidaufsatz (A), das Messer, den Halter (B), die Mutternabdeckung (konkav nach oben), die Unterlegscheibe und die Mutter. Ziehen Sie die Mutter mit 22 ± 2 N·m an (Linksgewinde: gegen den Uhrzeigersinn anziehen). Prüfen Sie auf Unwucht.

Was tun bei einem Rückschlag (Kickback)?

Ein Rückschlag tritt auf, wenn das Messer auf ein festes Objekt trifft. Um das Risiko zu verringern, halten Sie das Gerät immer auf der rechten Seite Ihres Körpers, schneiden Sie mit der linken Seite des Messers und halten Sie den Schnittbereich frei. Wenn ein Rückschlag auftritt, lassen Sie den Gashebel los und verwenden Sie die Not-Aus-Lasche des Gurtes.

Wie reinige ich den Luftfilter?

Lösen Sie den Griff der Filterabdeckung, entnehmen Sie den Schaumstofffilter. Waschen Sie ihn in warmem Seifenwasser, spülen Sie ihn aus und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Ersetzen Sie ihn, wenn er beschädigt oder sehr verschmutzt ist.

Kann ich einen anderen Schneidaufsatz verwenden?

Verwenden Sie nur von HiKOKI empfohlenes Zubehör (Nylonfadenköpfe oder spezielle Messer mit Bohrung 25,4 mm). Konsultieren Sie die Liste des kompatiblen Zubehörs in der Anleitung. Die Verwendung nicht zugelassenen Zubehörs kann schwere Verletzungen verursachen.

Wie lagere ich das Gerät über einen längeren Zeitraum?

Entleeren Sie den Kraftstofftank, lassen Sie den Motor laufen, bis er abstirbt. Reinigen Sie das Gerät, entfernen Sie das Schneidwerkzeug, geben Sie einige Tropfen 2-Takt-Öl durch das Zündkerzenloch in den Zylinder und betätigen Sie den Seilzug. Lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern.

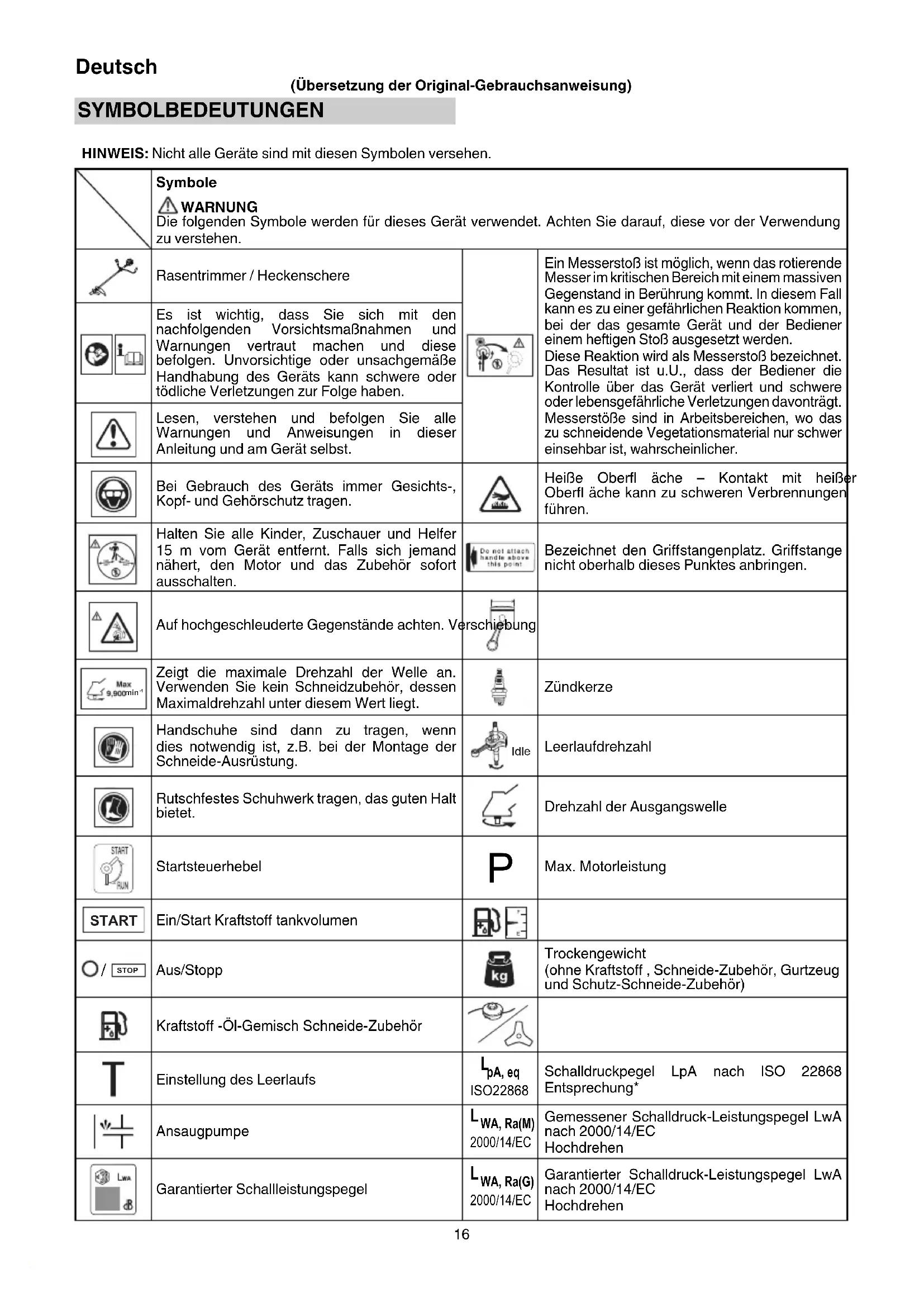

BEDIENUNGSANLEITUNG CG31EBS HiKOKI

HINWEIS: Nicht alle Geräte sind mit diesen Symbolen versehen.

HINWEIS: Die entsprechenden Geräusch- / Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch- / Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitaufteilung berechnet: * 1/2 Leerlauf, 1/2 Hochgedreht.

	Symbole⚠️WARNUNGDie folgenden Symbole werden für dieses Gerät verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
	Rasentrimmer / Heckenschere		Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher.
	Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben.
	Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst.
	Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen.		Heiße Oberfl äche - Kontakt mit heiße Oberfl äche kann zu schweren Verbrennungen führen.
	Halten Sie alle Kinder, Zuschauer und Helfer 15 m vom Gerät entfernt. Falls sich jemand nähert, den Motor und das Zubehör sofort ausschalten.		Bezeichnet den Griffstangenplatz. Griffstange nicht oberhalb dieses Punktes anbringen.
	Auf hochgeschleuderte Gegenstände achten. Verschiebung
	Zeigt die maximale Drehzahl der Welle an. Verwenden Sie kein Schneidzubehör, dessen Maximaldrehzahl unter diesem Wert liegt.		Zündkerze
	Handschuhe sind dann zu tragen, wenn dies notwendig ist, z.B. bei der Montage der Schneide-Ausrüstung.		Leerlaufdrehzahl
	Rutschfestes Schuhwerk tragen, das guten Halt bietet.		Drehzahl der Ausgangswelle
	Startsteuerhebel		Max. Motorleistung
	Ein/Start Kraftstoff tankvolumen
	Aus/Stopp		Trockengewicht (ohne Kraftstoff , Schneide-Zubehör, Gurtzeug und Schutz-Schneide-Zubehör)
	Kraftstoff -Öl-Gemisch Schneide-Zubehör
[C2ZY]	Einstellung des Leerlaufs		Schalldruckpegel LpA nach ISO 22868 Entsprechung*
	Ansaugpumpe		Gemessener Schalldruck-Leistungspegel LwA nach 2000/14/EC Hochdrehen
	Garantierter Schallleistungspegel		Garantierter Schalldruck-Leistungspegel LwA nach 2000/14/EC Hochdrehen
a_hv, eq(F)	Vibrationspegel nach ISO 22867Vorderer oder linker Griff / Entsprechung*	K	Unsicherheit
a_hv, eq(R)	Vibrationspegel nach ISO 22867Hinterer oder rechter Griff / Entsprechung*
Vor dem Gebrauch Ihres GerätsBedienungsanleitung sorgfältig durchlesen.Montage und Einstellung der Schneide-Ausrüstung kontrollieren.Gerät starten und Vergasereinstellung prüfen. Siehe „WARTUNG“.

WAS IST WAS? (Abb. 1)

Da dieses Handbuch für mehrere Modelle gilt, können die Abbildungen gegebenenfalls von Ihrem Gerät abweichen. Verwenden Sie die für Ihr Gerät geltenden Anweisungen.

A: Tankdeckel
B: Gaszug
C: Startergriff
D: Schutz Schneide-Zubehör
E: Schneide-Zubehör
F: Antriebswellenrohr
G: Griff
H: Aufhänger
I: Zündschalter
J: Gurtzeug
K: Gaszugsperre
L: Startsteuerhebel
M: Kupplungsgehäuse
N: Motor
O: Getriebegehäuse
P: Kombischlüssel
Q: Bedienungsanleitung
R: Brille
S: Sechskantschlüssel
T: Klingenabdeckung

WARN- UND SICHERHEITSHINWEISE

Abschnitte, denen besondere Aufmerksamkeit gewidmet werden sollte, werden durch folgende Wörter hervorgehoben:

WARNUNG

Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann.

VORSICHT

Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zur Folge haben kann.

HINWEIS

Kennzeichnet nützliche Informationen für den schriftsmäßigen Gebrauch.

Bedienersicherheit

○ Kopfschutz tragen (1). (Abb. 2)
○ Immer einen Gesichtsschutz oder Schutzbrille tragen (2). (Abb. 2)
○ Vorschriftsmäßigen Gehörschutz tragen (3). (Abb. 2) Über einen längeren Zeitraum Lärm ausgesetzt sein, kann zu bleibenden Hörschäden führen.
Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren.
Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen.
○ Immer schwere, langärmlige Shirts tragen (4) und lange Hosen (5) und rutschfeste Stiefel (6) und Handschuhe (7). (Abb. 2)

Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden.

Das Haar ist so zu sichern, dass es nicht bis zu den Schultern herunterhängt.

○ Bedienen Sie das Gerät nicht, wenn Sie übermüdet oder krank sind oder unter Alkohol-, Drogen- oder Medikamenteneinfl uss stehen.
○ Bedienen Sie das Werkzeug nicht bei Nacht oder unter schlechten Wetterbedingungen, wenn die Sicht schlecht ist. Und bedienen Sie das Werkzeug nicht, wenn es regnet oder unmittelbar, nachdem es geregnet hat.
Arbeiten auf rutschigem Untergrund kann zu einem Unfall führen, wenn Sie Ihr Gleichgewicht verlieren.
○ Lassen Sie niemals ein Kind oder eine unerfahrene Person die Maschine bedienen.
○ Starten Sie den Motor nicht, wenn leicht Entflammbares wie trockenes Laub, Papierabfall oder Kraftstoff in der Nähe sind.
○ Starten oder betreiben Sie denn Motor niemals innerhalb geschlossener Räume oder in einem Gebäude. Einatmen der Abgase kann den Tod zur Folge haben.
○ Halten Sie die Griffe frei von Ol und Kraftstoff.
○ Berühren Sie nicht die Schneide-Ausrüstung.
○ Fassen oder halten Sie das Gerät nicht an der Schneideausrüstung.
○ Beim Anbau oder Entfernen der Schneide-Ausrüstung sollten Handschuhe getragen werden. Wird dies nicht beachtet, kann es zu Verletzungen kommen.
○ Wenn das Gerät ausgeschaltet wird, achten Sie darauf, dass die Schneide-Ausrüstung gestoppt hat, bevor Sie das Gerät auf den Boden stellen.
○ Bei längerem Betrieb regelmäßig eine Pause einlegen, als vorbeugende Maßnahme gegen die Weißfingerkrankheit, die durch Vibrationen verursacht wird.

⚠️ WARNING

○ Bedienen Sie das Werkzeug immer mit geeigneter Schutzausrüstung und -kleidung. Nichtbeachtung kann zu Unfällen wie Verbrennungen und Verletzungen führen. (Abb. 2)
○ Berühren Sie während des Betriebs nicht den Bereich der Zündkerze oder Hochspannung. Dadurch könnte es zu einem elektrischen Schlag kommen.
○ Gestatten Sie Kindern nicht, sich während des Betriebs in der Nähe des Werkzeugs aufzuhalten.
○ Berühren Sie während oder kurz nach dem Betrieb nicht den Auspuff, Schalldämpfer oder das Abgasventil. Dadurch könnte es zu Verbrennungen oder Verletzungen kommen.
○ Antivibrationssysteme sind kein garantierter Schutz gegen die Weißfingerkrankheit oder Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel aufmerksam zu beobachten. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen.

Deutsch

○ Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen.

Geräte-/Maschinensicherheit

Das Gerät/die Maschine vor jedem Einsatz einer eingehenden Kontrolle unterziehen. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind.
- Ersetzen Sie Teile, die gerissen, gebrochen oder anderweitig beschädigt sind, bevor Sie das Gerät/die Maschine verwenden. Fehlerhafte Teile können das Risiko von Unfällen erhöhen und zu einer Verletzung führen.
○ Achten Sie darauf, dass der Schutz der Schneide-Ausrüstung und das Gurtzeug korrekt befestigt sind. Funktioniert nicht, wenn der Schutz der Schneide-Ausrüstung und das Gurtzeug nicht korrekt befestigt sind.
○ Halten Sie während der Vergasereinstellung andere Personen fern.
○ Verwenden Sie nur Zubehör, das vom Hersteller für dieses Gerät/diese Maschine empfohlen wurde.
○ Achten Sie vor der Inbetriebnahme darauf, dass keine Werkzeuge wie der Einstellschlüssel oder Spanner noch am Gerät befestigt sind.

WARNING

○ Bauen Sie das Gerät/die Maschine in keiner Weise um. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist.
○ Durch Eingriff e am Motor erlischt die EU-Betriebserlaubnis für diesen Motor.
○ Nichtautorisierter Umbau und/oder Zubehör können zu schweren Verletzungen oder zum Tod des Bedieners oder anderer Personen führen.

Kraftstoff sicherheit

○ Mischen und füllen Sie den Kraftstoff draußen ein, wo sich keine Funken oder Flammen befi nden.
○ Verwenden Sie einen Behälter, der für Kraftstoff zugelassen ist.
○ Gehen Sie mindestens 3 m von der Betankungsstelle weg, bevor Sie den Motor starten.
- Stoppen Sie den Motor, bevor Sie den Tankdeckel entfernen. Entfernen Sie den Tankdeckel nicht während des Betriebs.
○ Leeren Sie den Kraftstoff tank, bevor Sie das Gerät/die Maschine einlagern. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.

⚠️ WARNING

○ Kraftstoff ist leichtentzündlich oder kann explodieren oder die Dämpfe eingeatmet werden, lassen Sie deshalb besondere Sorgfalt walten, wenn Sie mit Kraftstoff umgehen oder ihn einfüllen.
○ Rauchen Sie nicht und erlauben Sie anderen Personen nicht das Rauchen in der Nähe des Geräts/der Maschine oder während der Verwendung des Geräts/der Maschine.
○ Wischen Sie vor dem Starten des Motors alle Kraftstoff spritzer weg.
○ Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoffdämpfe nicht mit Funken oder offenen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können.
○ Wenn dieses Gerät in trockenen Bereichen verwendet wird, achten Sie darauf, dass eine Feuerlöschausrüstung bereit steht.
○ Wenn Sie den Motor zum Nachtanken abschalten, lassen Sie das Gerät erst abkühlen, bevor Sie Kraftstoff nachfüllen.

Schneidsicherheit

○ Schneiden Sie keine anderen Materialien außer Gras und Hecken.
○ Inspizieren Sie vor jeder Verwendung den zu mähenden Bereich.
Entfernen Sie Gegenstände, die hochgeschleudert werden oder sich verfangen können.
Nicht in Bereichen mit Baumwurzeln oder Felsen verwenden.
○ Tragen Sie zum Schutz der Atemwege eine Aerosol-Schutzmaske, wenn Sie Gras schneiden, auf dem Insektenvernichtungsmittel versprüht wurde.
○ Halten Sie andere Personen einschließlich Kinder, Zuschauer und Helfer außerhalb der 15 m Gefahrenzone. Den Motor sofort abstellen, wenn sich jemand nähert.
Seien Sie vorsichtig, da der Motorstart nach dem Ziehen des Startgriff s verzögert auftreten kann.
○ Halten Sie den Motor immer auf Ihrer rechten Körperseite.
○ Halten Sie das Gerät/die Maschine mit beiden Händen fest.
○ Achten Sie auf sicheren Stand und Gleichgewicht. Nicht zu weit vorbeugen.
Wenn Sie während der Arbeit das Gleichgewicht verlieren, kann das zu einer Verletzung führen.
○ Halten Sie alle Körperteile vom Schalldämpfer und der Schneide-Ausrüstung entfernt, wenn der Motor läuft.
○ Halten Sie die Schneide-Ausrüstung unterhalb Ihrer Knie.
○ Seien Sie besonders vorsichtig beim Betrieb in Bereichen mit Elektrokabeln oder Gasleitungen.
○ Verwenden Sie die Schneide-Ausrüstung nicht für etwas anderes außer zum Schneiden von Gras oder Hecken. Vermeiden Sie den Betrieb, wenn die Schneide-Ausrüstung Wasser, wie Pfützen berühren oder sich in die Erde eingraben könnte. Nichtbeachtung kann zu Verletzungen oder Beschädigung des Geräts führen.
○ Vermeiden Sie längeren Betrieb bei niedriger Drehzahl, bei der die Vibrationen stark sind. Dadurch kann es zu einem Motorschaden kommen.
○ Beim Wechsel in einen anderen Arbeitsbereich oder Inspektion, Einstellung oder Austausch der Schneide-Ausrüstung, Zubehör, usw. des Geräts, achten Sie darauf, dass die Maschine ausgeschaltet ist und alle Schneide-Ausrüstungen gestoppt haben.
O Stellen Sie die Maschine niemals auf den Boden, während sie läuft.
○ Berühren Sie niemals die Schneide-Ausrüstung, während sie sich dreht.
○ Achten Sie immer darauf, dass der Motor ausgeschaltet ist und die Schneide-Ausrüstung komplett gestoppt ist, bevor Sie Schmutz oder Gras von der Schneide-Ausrüstung entfernen.
- Führen Sie bei Arbeiten mit Motorgeräten immer einen Verbandkasten mit.
○ Schalten Sie den Motor aus und achten Sie darauf, dass die Schneide-Ausrüstung vollständig gestoppt hat, bevor Sie das Gerät von Ihrem Körper entfernen oder unbeaufsichtigt lassen.
○ Wenn Sie das Gerät versehentlich anstoßen oder fallen lassen, inspizieren Sie es sofort, um sicherzustellen, dass keine Beschädigung, Risse oder Verformungen vorliegen.
○ Wenn das Werkzeug schlechte Leistung zeigt und anomale Geräusche oder Vibrationen auftreten, schalten Sie den Motor sofort aus und lassen Sie es von Ihrem Händler überprüfen und reparieren.
Eine weitere Verwendung unter diesen Bedingungen kann zu Verletzungen oder Beschädigung des Werkzeugs führen.
○ Verwendung nur in Übereinstimmung mit den lokalen Gesetzen und Richtlinien.

WARNING

RÜCKSCHLAGGEFAHR (Abb. 3)

Bei Verwendung von Schneide-Ausrüstung aus Metall, wie Klingen, kann der Kontakt mit Hindernissen wie Bäumen oder anderen harten Oberfl ächen mit der Vorderseite oder rechten Seite der Drehvorrichtung dazu führen, dass sich das Gerät am Hindernis verfängt, was zu einer Rückschlagsreaktion zur rechten Seite des Bedieners führt.

Rückschlag kann auftreten, wenn die Schneide-Ausrüstung Baumstümpfe oder Felsen berührt, die hinter Gebüsch verborgen sind. Achten Sie immer darauf, dass keine Hindernisse von Gebüsch verdeckt werden, bevor Sie mit der Arbeit beginnen.

Um die Gefährlichkeit von Rückschlägen zu minimieren, wenn sie auftreten, positionieren Sie das Gerät während des Betriebs immer an Ihrer rechten Körperseite. Ist der Bediener in der korrekten Position, während die Schneide-Ausrüstung sich dreht, verringert das die Gefahr einer direkten Berührung des Geräts mit dem Körper.

Wartungssicherheit

○ Warten Sie das Gerät/die Maschine gemäß den empfohlenen Verfahren.
○ Ziehen Sie vor der Durchführung von Wartungsarbeiten außer der Vergasereinstellung den Zündkerzenstecker ab.
○ Halten Sie andere Personen entfernt, wenn Sie Vergasereinstellungen durchführen.
○ Verwenden Sie nur original HiKOKI-Ersatzteile, die vom Hersteller empfohlen werden.

VORSICHT

Den Zugstarter (Anwerfvorrichtung) nicht zerlegen. Die in der Vorrichtung gespannte Feder kann Verletzungen verursachen.

⚠️ WARNING

Fehlerhafte Wartung kann eine schwere Beschädigung des Motors oder eine schwere Verletzung zur Folge haben.

Transport und Lagerung

○ Tragen Sie das Gerät/die Maschine nur mit angehaltenem Motor und dem Schalldämpfer von Ihrem Körper entfernt.
○ Lassen Sie den Motor abkühlen, leeren Sie den Kraftstoff tank und sichern Sie das Gerät/die Maschine vor der Lagerung oder dem Transport. Nichtbeachtung kann zu Feuer oder Unfällen führen.
○ Leeren Sie den Kraftstoff tank, bevor Sie das Gerät/die Maschine einlagern. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.
○ Lagern Sie das Gerät/die Maschine außerhalb der Reichweite von Kindern.
○ Reinigen und warten Sie das Gerät sorgfältig und lagern Sie es an einem trockenen Ort.
○ Achten Sie beim Transport oder der Lagerung darauf, dass der Motorschalter ausgeschaltet ist.
○ Entfernen Sie zum Transport oder zur Lagerung entweder die Schneide-Ausrüstung oder befestigen Sie den Klingenschutz über der Klinge.
- Sie müssen die Maschine während des Transports so sichern, dass Verlust von Kraftstoff, Beschädigung oder Verletzungen vermieden werden.
○ Wenn ein Warnschild unleserlich ist, sich ablöst oder verwischt, ersetzen Sie es durch ein neues. Zum Erwerb von neuen Aufklebern wenden Sie sich an von HiKOKI autorisierte Servicecenter.

In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an eine von HiKOKI autorisierte Service-Werkstatt.

TECHNISCHE DATEN

Die TECHNISCHEN DATEN dieser Maschine sind in der Tabelle auf Seite 87 aufgelistet.

HINWEIS

Änderungen der technischen Daten jederzeit vorbehalten.

ZUSAMMENBAU

Montage des Handgriff s

(1) Schleifengriff-Typ (Abb. 4)

Den Handgriff zum Motor geneigt an das Antriebswellenrohr anbringen.

Den Handgriff vor der Inbetriebnahme auf eine komfortable Position einstellen.

Achten Sie darauf, den Griff mit den 4 Schrauben sicher zu befestigen.

HINWEIS

Falls auf dem Antriebswellenrohr Ihres Geräts ein Schild mit Informationen zur Handgriff position (8) angebracht ist, halten Sie sich an die Darstellung.

(2) Fahrradlenker-Typ (Abb. 5)

Den Griffhalter (9) von der Einheit entfernen.

Den Griff einsetzen und den Griffhalter mit vier Schrauben locker befestigen. Den Winkel je nach Bedarf ausrichten. Dann die Schrauben festziehen.

Das Schutzrohr mit Hilfe von Kabelklemmen (10) an der Antriebswelle oder dem Griff befestigen. (Abb. 6)

HINWEIS

Wenn der Abstand zwischen Schutzrohr und Griff oder Rohr zu groß ist, kann es sich während des Betriebs verfangen und zu ernsthaften Verletzungen führen. Das Schutzrohr nur in Griff- oder Rohrnähe anbringen.

Montage des Gurtzeugs

⚠️ WARNING

Wenn das Produkt ein Gurtzeug enthält, verwenden Sie dieses immer.

Befestigen Sie den Haken des Gurtzeugs (11) am Aufhänger (12) am Rohr der Antriebswelle. (Abb. 7)

Passen Sie die Länge des Gurtzeugs so an, dass sich das Werkzeug leicht bedienen lässt.

HINWEIS

Möglicherweise müssen Sie die Position des Aufhängers (12) anpassen, um das Gerät auszubalancieren. Lösen Sie dafür die Schraube (13) und passen Sie die Position des Aufhängers (12) an. Achten Sie nach der notwendigen Anpassung darauf, die Schraube (13) fest anzuziehen. (Abb. 7)

Installation des Schutzes der Schneide-Ausrüstung

⚠️ WARNING

Wenn ein falscher oder fehlerhafter Schutz angebaut wird, kann es zu schweren Verletzungen kommen.

VORSICHT

Manche Schutzvorrichtungen der Schneide-Ausrüstung sind mit einem Scharfkantenschutz ausgestattet. Gehen Sie vorsichtig damit um.

HINWEIS

Bei einigen Modellen wird das Getriebegehäuse bereits mit montierten Schutzhalter geliefert.

Die Getriebegehäuseabdeckung (14) mit den drei Schrauben befestigen. (Abb. 8) Richten Sie den Schutz der Schneide-Ausrüstung mit dem Schutzhalter aus und befestigen Sie ihn mit der Schraube und Abdeckungshalterung am Rohr der Antriebswelle. (Abb. 8)

Deutsch

Installation der Schneide-Ausrüstung

WARNUNG

Montieren Sie die Schneide-Ausrüstung korrekt und sicher wie in den Bedienungsanleitungen beschrieben. Bei falscher oder nicht sicherer Befestigung kann sie sich lösen und ernste und/oder tödliche Verletzungen verursachen.
○ Montieren oder entfernen Sie die Schneide-Ausrüstungen nicht, während der Motor läuft.
○ Verwenden Sie immer HiKOKI Schneide-Ausrüstungen und Metall-Befestigungen.

Anbringung des halbautomatischen Schneidkopfs

1. Funktion

Durch Tippen des Schneidkopfs auf den Boden bei geringer Drehzahl (weniger als 4500 U/min) wird der zur Verfügung stehende Nylonfaden automatisch verlängert.

Technische Daten

Code-Nr.	Befestigungsschraubentyp	Drehrichtung	Befestigungsschraubengröße
6696454	Hohlschraube20	Gegen den Uhrzeigersinn	M10xP1,25-LH

Verwendbarer Nylonfaden

Fadendurchmesser: Φ3,0 mm Länge: 2 m

Fadendurchmesser: Φ2,4 mm Länge: 4 m

2. Vorsichtsmaßnahmen

○ Das Gehäuse muss fest an der Abdeckung angebracht sein.
○ Abdeckung, Gehäuse und andere Komponenten auf Risse oder andere Beschädigungen überprüfen.
○ Gehäuse und Knopf auf Verschleiß überprüfen. Wenn die Verschleißgrenzenmarkierung (15) auf dem Gehäuse nicht mehr sichtbar ist oder sich im Knopfboden (16) ein Loch befindet, sind die Teile unverzüglich gegen neue auszutauschen. (Abb. 9)
○ Der Schneidkopf muss fest auf dem Getriebegehäuse/Schneidegehäuse des Geräts angebracht sein.
○ Wenn die Schneidfadenbereitstellung durch den Schneidkopf nicht ordnungsgemäß funktioniert, die korrekte Anbringung des Nylonfadens und aller Komponenten kontrollieren. Sollten Sie Hilfe benötigen, wenden Sie sich an eine von HiKOKI autorisierte Service-Werkstatt.

WARNUNG

Für Schneidköpfe von HiKOKI dürfen nur die vom Hersteller empfohlenen flexiblen, nicht metallischen Züge verwendet werden. Metalldrähte oder Drahtseile sind keinesfalls zulässig. Sie könnten reißen und zu einem gefährlichen Geschoss werden.

3. Installation (Abb. 10)

Den Inbusschlüssel (17) in die Öffnung des Getriebegehäuses/Schneidegehäuses einführen und das Rohr der Antriebswelle verriegeln.

Den Schneidekopf am Getriebegehäuse/Schneidegehäuse des Rasentrimmers/der Heckenschere installieren. Die Befestigungsschraube ist mit einem Linksgewinde versehen. Zum Lösen im Uhrzeigersinn drehen/zum Festziehen gegen den Uhrzeigersinn drehen.

HINWEIS

Die Messerhaltekappe, die hier nicht benötigt wird, für den Einsatz mit einem Metallmesser, falls vorhanden, aufbewahren.

4. Fadenlänge einstellen

Eine möglichst geringe Motordrehzahl wählen und mit dem Gerätekopf auf den Boden tippen. Mit jedem Tippen verlängert sich der Nylonfaden um ca. 3 cm. (Abb. 11)

Der Nylonfaden kann auch von Hand ausgezogen werden, der Motor muss allerdings vollkommen zum Stillstand gekommen sein. (Abb. 12)

Den Nylonfaden vor jeder Verwendung des Geräts auf die korrekte Länge von 11-14 cm einstellen.

Montage des Schneidmessers (Abb. 13)

○ Achten Sie bei der Montage der Mutternabdeckung (20) darauf, dass die konkave Seite nach oben weist.
Setzen Sie den Inbusschlüssel (17) in das Loch auf dem Getriebegehäuse ein, um den Schneider-Halter (A) (18) zu verriegeln. Ziehen Sie die Befestigungsmutter (22) mit dem Kombi-Steckschlüssel mit einem Anzugsdrehmoment von 22 ± 2 N·m fest. Es ist zu beachten, dass die Befestigungsmutter über ein Linksgewinde verfügt (Lösen im Uhrzeigersinn, Anziehen gegen den Uhrzeigersinn).
○ Wenn Ihr Gerät eine Befestigung mit Mutter hat und mit einem Splint ausgestattet ist, muss das Messer bei jeder Installation mit einem neuen Splint (23) befestigt werden. (Abb. 14)

HINWEIS

Achten Sie bei der Montage oder dem Entfernen einer Klinge darauf, Handschuhe zu tragen und den Klingenschutz über der Klinge zu befestigen.

VORSICHT

Überprüfen Sie die Mutter-Abdeckung (20) vor dem Betrieb auf Verschleiß oder Risse. Wenn Beschädigungen oder Spuren von Abnutzung zu sehen sind, tauschen Sie sie aus, denn es handelt sich um ein Verschleißteil.

WARNING

○ Bei der Montage eines Schneidmessers darauf achten, dass es keine Risse oder Beschädigungen aufweist und die Schneidkanten richtig ausgerichtet sind.
○ Entfernen Sie allen Schmutz von den Oberflächen der Befestigungsmaterialien (Schneider-Halter (A) (18), Schneider-Halter (B) (19), Mutternabdeckung (20), Unterlegscheibe (21), Mutter (22), Stift (23)). Nichtbeachtung kann dazu führen, dass die Muttern sich lösen.
☐ Der Vorsprung am Schneidehalter (A) (18) kann sich aus der Ausrichtung mit der Klinge verschieben, während die Mutter (22) angezogen wird. Vor der Inbetriebnahme überprüfen, ob das Messer ordnungsgemäß montiert ist. (Abb. 15)
○ Drehen Sie die Klinge von Hand und achten Sie darauf, dass kein Ruckeln oder anomale Geräusche auftreten. Ruckeln kann zu anomalen Vibrationen führen oder dazu, dass die Muttern sich lösen.

VORSICHT

○ Vor der Inbetriebnahme überprüfen, ob das Messer ordnungsgemäß montiert ist.
○ Wenn Ihr Gerät mit einer Schutzabdeckung unter dem Schneidmesser ausgestattet ist, überprüfen Sie es vor dem Einsatz auf Abnutzung oder Risse. Wenn Beschädigungen oder Spuren von Abnutzung zu sehen sind, tauschen Sie es aus, denn es handelt sich um ein Verschleißteil.
○ Beim Handhaben der Schneideklinge müssen Sie Handschuhe tragen.

WARNING

Benutzen Sie für HiKOKI-Köpfe nur vom Hersteller empfohlene flexible, nicht metallische Züge. Metalldrähte oder Drahtseile sind keinesfalls zulässig. Sie könnten reißen und zu einem gefährlichen Geschoss werden.

BETRIEBSVERFAHREN

Kraftstoff (Abb. 16)

WARNING

☐ Der Trimmer ist mit einem Zweitaktmotor ausgestattet. Der Motor muss daher immer mit Kraftstoff -Ölgemisch betrieben werden.

Beim Handhaben von und Auftanken mit Kraftstoff ist stets für gute Belüftung zu sorgen.

Kraftstoff ist stark entflammbar und kann bei Einatmen oder Hautkontakt schwere Verletzungen verursachen. Kraftstoff stets mit der gebotenen Umsicht handhaben. Bei der Handhabung von Kraftstoff in Gebäuden immer auf gute Belüftung achten.

Kraftstoff

○ Verwenden Sie immer bleifreies Markenbenzin mit 89 Oktan.
○ Verwenden Sie original Zweitaktöl oder verwenden Sie ein Gemisch zwischen 25:1 bis 50:1, bitte wenden Sie sich bezüglich des Mischverhältnisses an ein von HiKOKI autorisiertes Servicecenter.
○ Wenn Originalöl nicht verfügbar ist, verwenden Sie ein Qualitätsöl mit Korrosionsschutzzusatz, das speziell für luftgekühlte Zweitaktmotoren geeignet ist (Klassifikation JASO FC oder ISO EGC). Kein BIA- oder TCW-Mischöl (für wassergekühlte Zweitakter) verwenden.
○ Verwenden Sie niemals Mehrbereichsöl (10 W/30) oder Altöl.
○ Mischen Sie den Kraftstoff niemals im Kraftstofftank mit dem Öl. Kraftstoff und Öl immer in einem separaten sauberen Behälter mischen.

Zuerst die Hälfte des zu verwendenden Benzins einfüllen. Dann die ganze Ölmenge. Die Kraftstoff mischung verrühren (schütteln). Das restliche Benzin hinzufügen.

Die Kraftstoff mischung sorgfältig verrühren (schütteln), bevor sie in den Tank gefüllt wird.

Mischungsverhältnis von Zweitaktöl und Benzin

Benzin (Liter)	Zweitaktöl (ml)
	Verhältnis 50:1 Verhältnis 25:1
0,5 10	—	20
1 20	—	40
2 40	—	80
4 80	—	160

Auftanken

WARNING

○ Schalten Sie immer den Motor aus und lassen Sie ihn ein paar Minuten abkühlen, bevor Sie nachtanken. In der Nähe der Kraftstoff einfüllstelle nicht Rauchen oder mit Feuer oder Funken hantieren.
○ Öffnen Sie den Kraftstofftank langsam, wenn Sie nachtanken, damit möglicher Überdruck entweichen kann.
○ Verschließen Sie den Tankdeckel nach dem Auftanken wieder fest.
○ Entfernen Sie das Gerät immer mindestens 3 m von der Auftankstelle, bevor Sie den Motor starten.
- Waschen Sie verschütteten Kraftstoff immer direkt mit Seife von Kleidung ab.
- Überprüfen Sie nach dem Auftanken immer sorgfältig auf Kraftstoffl ecks.
○ Um vor dem Auftanken statische Elektrizität vom Hauptgehäuse, dem Kraftstoffbehälter und dem Bediener zu entfernen, berühren Sie bitte feuchten Boden.

Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut säubern, damit kein Schmutz in den Tank gerät. Den Behälter vor dem Betanken schütteln, um Öl und Kraftstoff gut zu mischen.

Starten

WARNING

Stellen Sie vor dem Starten des Werkzeugs sicher, dass das Schneide-Zubehör keine Gegenstände oder den Boden berührt. Ansonsten kann das Schneide-Zubehör sich unerwartet drehen und Verletzungen verursachen.
○ Stellen Sie sicher, dass das Schneide-Zubehör nicht rotiert, während der Motor sich im Leerlauf befindet. Wenn es rotiert, passen Sie die Leerlaufdrehzahl entsprechend den Anweisungen unter „Leerlaufdrehzahleinstellung“ im Abschnitt „WARTUNG“ an. Wenn das Schneide-Zubehör nach dieser Einstellung immer noch rotiert, stellen Sie den Motor sofort ab und die Verwendung ein, und bringen Sie das Werkzeug anschließend zur nächsten von HiKOKI autorisierten Service-Werkstatt.

(1) Starten des kalten Motors

1. Den Zündschalter (24) auf ON (Start) stellen. (Abb. 17)
2. Ziehen Sie bei gedrückter Gaszugsperre (25) den Gaszug und drücken Sie die Gassperre (26). Lassen Sie dann langsam zunächst den Gaszug und dann die Gaszugsperre los. Dadurch wird die Drosselklappe in Startposition arretiert (falls vorhanden).
3. Drücken Sie die Ansaugpumpe (27) etwa zehn Mal, sodass der Treibstoff in den Vergaser fließt. (Abb. 18)
4. Den Startsteuerhebel (28) auf die START-Position stellen. (Abb. 19)
5. Den Griff des Zugstarters gut mit der Hand festhalten, um Rückschläge zu verhindern, und in kräftiger, schneller Bewegung ziehen. (Abb. 20)
6. Wenn der Motor hörbar anspringt, den Startsteuerhebel (28) wieder auf die RUN-Position zurückstellen. (Abb. 19)
7. Noch einmal kräftig am Zugstarter ziehen. (Abb. 20)

HINWEIS

Sollte der Motor nicht anspringen, Schritte 2 bis 7 wiederholen.
8. Nach dem Anspringen des Motors am Gashebel ziehen, um den Sperrknopf zu lösen (falls vorhanden). Den Motor dann ca. 2 bis 3 Minuten warmlaufen lassen, bevor er belastet wird.
9. Stellen Sie sicher, dass sich die Schneide-Ausrüstung im Leerlauf nicht dreht.
(2) Starten des warmen Motors

Führen Sie nur die Schritte 1, 3, 7 und 9 des Startvorgangs bei kaltem Motor durch.

Wenn der Motor nicht startet, wie beim Starten bei kaltem Motor vorgehen.

Schneiden

WARNING

○ Verwenden Sie immer das Gurtzeug und tragen Sie geeignete Kleidung und Schutzausrüstung, wenn Sie das Gerät bedienen.
- Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der 15 m-Gefahrenzone aufhalten. Den Motor sofort abstellen, wenn sich jemand nähert. (Abb. 21)
○ Wenn sich Gras oder Pflanzenteile in der Schneidvorrichtung verfangen haben, den Motor ausschalten und die Fremdkörper entfernen. Fortgesetzter Betrieb, wenn sich Gras oder Pfl anzenstängel um das Zubehör gewickelt haben, kann zu Beschädigungen wie zum vorzeitigen Verschleiß der Kupplung führen.

Deutsch

VORSICHT

Verwendung und Vorsichtsmaßnahmen variieren abhängig vom Typ der Schneide-Ausrüstung. Für sicheren Gebrauch befolgen Sie stets die Anweisungen und Richtlinien für jeden Typ.

HINWEIS

☐ Drücken Sie im Falle eines Notfalls den Schnellauslöseknopf oder ziehen Sie die Schnellauslöseklappe. (Abb. 22)

○ Verwendung nur in Übereinstimmung mit den lokalen Gesetzen und Richtlinien.

Verwendung des Tragegurts

Den Tragegurt wie abgebildet Abb. 22 über die Schultern legen und an der Einhängöse des Geräts einhängen. Die Länge des Tragegurts auf eine komfortable Position einstellen. (Abb. 22)

Um das Gerät vom Tragegurt zu lösen, das Geräts mit einer Hand fest am Hauptrohr halten und den Haken (11) des Tragegurts aus der Einhängöse (12) entfernen. (Abb. 23-a)

Wiederanbringen des Hakens nach Verwendung der Schnellauslösevorrichtung.

Die Führung verläuft durch die Schnalle (30) des Hakens (11) zur Metallplatte (31) des Tragegurts und durch die Platte (32) der Schnellauslösevorrichtung zur Metallplatte (31) des Tragegurts. (Abb. 23-b)

Nach Anbringung der Schnalle am Tragegurt durch Ziehen am Haken (11) sicherstellen, dass der Haken (11) fest mit dem Tragegurt verbunden ist, dann den Tragegurt in die Einhängöse (12) einhängen. (Abb. 23-a)

⚠️ WARNING

○ Bei Verwendung des Geräts den Tragegurt tragen und das Gerät vorschriftsmäßig mit beiden Händen halten. In einer Gefahrensituation die Motorsense durch Ziehen der Schnellauslösevorrichtung (29) am Tragegurt wie in Abb. 23-a angezeigt in Pfeilrichtung vom Körper trennen.

HINWEIS

Wenn die Schnellauslösevorrichtung betätigt und das Gerät nicht gehalten wird, fällt es auf den Boden. Die Schnellauslösevorrichtung betätigen und dabei das Hauptrohr des Geräts mit einer Hand festhalten. Vor Inbetriebnahme sicherstellen, dass die Schnellauslösevorrichtung des Tragegurts ordnungsgemäß funktioniert.

(1) Verwendung des halbautomatischen Schneidkopfs

○ Stellen Sie den Motor auf hohe Drehzahl, wenn Sie dieses Zubehör verwenden.

○ Schneiden Sie Gras von links nach rechts. Ds geschnittene Gras wird so von Ihrem Körper weggeschleudert, wodurch Verschmutzung Ihrer Kleidung minimiert wird. (Abb. 24)

○ Verwenden Sie bei Nylonfaden etwa 2 cm des Schnurendes, um Gras zu schneiden. Verwenden der vollen Länge der Schnurreduziert die Drehgeschwindigkeit und macht das Schneiden schwierig.

HINWEIS

Durch Tippen des Schneidkopfs auf den Boden bei geringer Drehzahl (weniger als 4500 U/min) wird der zur Verfügung stehende Nylonfaden automatisch verlängert.

⚠️ WARNING

☐ Dieses Produkt ist mit einer Leinenbegrenzung ausgestattet, die automatisch überschüssigen Faden abschneidet. Wenn Sie das Gerät betreiben, entfernen Sie nicht den Schutz oder Leinenbegrenzer.

Da der Widerstand für Nylonfäden im Vergleich zu Klingen größer ist, kann falsche Handhabung die Motorlast erhöhen und zu Beschädigung führen.

○ Nicht verwenden, wenn der Motor auf niedrige Drehzahl eingestellt ist. Wenn die Motordrehzahl niedrig ist, kann sich Gras um die Schneidvorrichtung wickeln, wodurch die Kupplung durchrutscht und verschleiben kann.

○ Verwenden Sie bei Schneidern mit Nylonfaden immer mehr als 15 cm Schnur. Wenn die Länge der Schnur zu kurz ist, erhöht sich die Drehgeschwindigkeit und das kann zu Beschädigung des Nylonfaden-Schneiders führen. Da speziell das Modell mit gebogenem Rohr der Antriebswelle nicht mit einem Verzögerungsmechanismus ausgestattet ist, besteht ein erhöhtes Risiko dafür, dass die Drehgeschwindigkeit der Schneide-Ausrüstung hoch ist.

(2) Verwendung einer Klinge

Passen Sie die Motordrehzahl je nach Widerstandsfähigkeit des Grases an. Verwenden Sie für weiches Gras niedrige Drehzahlen und für härtere Grasbüschel hohe Drehzahlen.

○ Schneiden Sie Gras von rechts nach links, wobei Sie mit der linken Seite der Klinge schneiden. (Abb. 25)

○ Wenn Sie die Klinge während des Schneidens leicht nach links neigen, sammelt sich das geschnittene Gras links, was das Einsammeln erleichtert.

HINWEIS

Starkes Erhöhen der Drehgeschwindigkeit kann zu erhöhtem Klingenverschleiß, Vibration und Lärm führen. Es führt ebenfalls zu erhöhtem Kraftstoff verbrauch.

WARNING

Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt.

In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher.

○ Wenn die Schneidvorrichtung bei der Arbeit Steine oder andere Gegenstände berührt, den Motor ausschalten und kontrollieren, ob Messer oder sonstige Teile beschädigt worden sind.

Stoppen (Abb. 26)

Verringern Sie die Motordrehzahl und lassen Sie den Motor einige Minuten im Leerlauf laufen, bevor Sie den Zündschalter ausschalten (24).

⚠️ WARNING

Schneidwerkzeug kann auch nach dem Ausschalten des Motors oder Freigeben des Leistungsreglers Verletzungen verursachen, solange es sich weiterdreht. Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn das Schneidwerkzeug zum Stillstand gekommen ist.

WARTUNG

WARTUNG, AUSTAUSCH ODER REPARATUR DER ABGASKONTROLLVORRICHTUNGEN UND -SYSTEME KANN VON JEDER AUF KLEINMOTOREN (NICHT FÜR DEN STRASSENVERKEHR VORGESEHENE MOTOREN) SPEZIALISIERTEN FACHWERKSTATT ODER PERSON DURCHGEFÜHRT WERDEN.

Vergasereinstellung (Abb. 27)

Der Vergaser ist ein Präzisionsteil, das Luft und Kraftstoff vermischt, und es wurde entwickelt, um hohe Leistung des Motor zu gewährleisten. Bevor das Werkzeug aus der Fabrik versandt wird, wird sein Vergaser während eines

Testlaufs eingestellt. Machen Sie Anpassungen nur, wenn es aufgrund der Umweltbedingungen (wie Klima oder Atmosphärendruck), der Art des Brennstoff s, der Art von Zweitaktöl usw. notwendig ist.

WARNING

○ Da der Vergaser mit einem hohen Grad an Präzision hergestellt wurde, zerlegen Sie ihn nicht.
○ Bei diesem Produkt ist die einzige Einstellung des Vergasers, die eingestellt werden kann, die Leerlaufdrehzahl (T).
○ Starten Sie den Motor niemals ohne komplett montierte Kupplungsabdeckung und angebrachtem Rohr! Die Kupplung könnte sich lösen und ohne Abdeckung Verletzungen verursachen.

T = Leerlauf-Einstellschraube.

Einstellung des Leerlaufs (T)

⚠️ WARNING

○ Wenn der Motor angehalten wird, drehen Sie die Leerlaufdrehzahl-Einstellschraube (T) nicht übermäßig im Uhrzeigersinn. Andernfalls kann, wenn der Motor startet, das Schneide-Zubehör unerwartet rotieren und Verletzungen verursachen.
○ Stellen Sie die Leerlaufdrehzahl-Einstellschraube (T) aus keinem anderen Grund als zum Einstellen des Leerlaufs ein.

Lassen Sie den Motor beim Einstellen des Leerlaufs laufen.

(1) Wenn der Motor bei Leerlauf stoppt Starten Sie den Motor und drehen Sie die Leerlaufdrehzahl-Einstellschraube (T) langsam im Uhrzeigersinn, bis sie sich in einer Position befindet, bei welcher der Motor gleichmäßig rotiert. Stellen Sie zu diesem Zeitpunkt sicher, dass das Schneide-Zubehör sich nicht dreht.
(2) Wenn das Schneide-Zubehör im Leerlauf rotiert Drehen Sie die Leerlaufdrehzahl-Einstellschraube (T) langsam gegen den Uhrzeigersinn, bis sie sich in einer Position befinndet, bei welcher das Schneide-Zubehör nicht rotiert. Stellen Sie zu diesem Zeitpunkt sicher, dass der Motor gleichmäßig rotiert.

⚠️ WARNING

Wenn das Schneide-Zubehör nach der Einstellung der Leerlaufdrehzahl-Einstellschraube (T) immer noch rotiert, stellen Sie den Motor sofort ab und die Verwendung ein, und kontaktieren Sie die nächste von HiKOKI autorisierte Service-Werkstatt.

Luftfi Iter (Abb. 28)

Den Luftfi Iter (33) regelmäßig von Staub und Schmutz befreien zur Vermeidung von:
○ Fehlfunktionen des Vergasers.
○ Startschwierigkeiten.
O Leistungsverlust des Motors.
○ Unnötiger Verschleiß von Motorteilen.
○ Anomaler Kraftstoff verbrauch.
Den Luftfi Iter mindestens einmal täglich reinigen, bei extremer Staubbelastung entsprechend häufig ger.

Lösen Sie den Knopf (34), öff nen Sie dann die Luftfilterabdeckung und entfernen den Luftfilter (33). Spülen Sie ihn mit warmer Seifenlauge ab.

Den Luftfi Iter erst wieder einbauen, wenn er vollständig trocken ist.

Ein Luftfilter, der bereits längere Zeit verwendet wurde, wird nicht vollständig sauber. Er sollte daher in regelmäßigen Abständen durch einen neuen ersetzt werden. Ein beschädigter Luftfi Iter muss umgehend ausgewechselt werden.

Kraftstofffilter (Abb. 29)

Den Kraftstofffilter (35) aus dem Kraftstofftank entfernen und austauschen, falls er verschmutzt ist.

HINWEIS

Ein verstopfter Kraftstofffilter (35) kann die Kraftstoff versorgung hindern und zur Fehlfunktion des Motors führen.

Zündkerze (Abb. 30)

Der Zustand der Zündkerze wird durch folgende Faktoren beeinträchtigt:

○ Eine falsche Vergasereinstellung.
○ Falsches Kraftstoffgemisch (zu viel Öl im Benzin)
O Ein verschmutzter Luftfi Iter.
○ Harte Einsatzbedingungen (wie kaltes Wetter).

Diese Faktoren verursachen Ablagerungen an den Elektroden der Zündkerze, die zu Betriebsstörungen und Startschwierigkeiten führen können. Wenn der Motor einen Leistungsabfall zeigt, schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer als erstes die Zündkerze kontrollieren.

Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Falls erforderlich Justierung vornehmen. Der korrekte Abstand beträgt 0,6 mm. Die Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starkem Verschleiß der Elektroden auszutauschen.

HINWEIS

In manchen Gebieten ist zur Unterdrückung von Zündstörungen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte das Gerät anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets Ersatzkerzen des gleichen Typs verwendet werden.

Getriebegehäuse (Abb. 31)

Überprüfen Sie den Schmierfettstand für das Getriebegehäuse oder Winkelgetriebe etwa alle 50 Betriebsstunden, indem Sie den Einfüllstopfen an der Seite des Getriebegehäuses entfernen.

Falls an den Getriebeflanken kein Schmierfett sichtbar ist, das Getriebegehäuse zu 3/4 mit einem guten Mehrzweckfett auf Lithiumbasis füllen. Füllen Sie das Getriebegehäuse nicht vollständig.

VORSICHT

○ Achten Sie darauf, jeglichen Schmutz oder Anhaftungen zu entfernen, wenn Sie den Stopfen in seiner ursprünglichen Position anbringen.
○ Bevor Sie Inspektionen oder Wartungsarbeiten am Getriebegehäuse durchführen, achten Sie darauf, dass das Gehäuse abgekühlt ist.

Halbautomatischer Schneidkopf

Auswechseln des Nylonfadens

1. Das Gehäuse (36) durch kräftiges Hineindrücken der Verriegelungslaschen mit den Daumen, wie in Abb. 32 gezeigt, entfernen.
2. Nach dem Entfernen des Gehäuses die Spule herausnehmen und den verbleibenden Faden wegwerfen.
3. Den neuen Nylonfaden, wie in der Abbildung gezeigt, ungefähr auf die Hälfte zusammenlegen. Haken Sie das U-förmige Ende des Nylonfadens in die Kerbe (37) in der mittleren Aufteilung der Spule ein. Beide Fadenhälften in derselben Richtung auf die Spule aufwickeln und darauf achten, dass jede Hälfte auf ihrer Seite der Trennwand bleibt. (Abb. 33)
4. Jeden Faden in die jeweilige Stopfenbohrung (38) einführen und Enden von ca. 10 cm Länge übrig lassen. (Abb. 34)

Deutsch

1. Beim Einlegen der Spule in das Gehäuse beide Fadenenden durch die Fadenführung (39) führen. (Abb. 35)

HINWEIS

Beim Einlegen der Spule in das Gehäuse darauf achten, die Stopfenbohrungen (38) möglichst mit der Fadenführung (39) auszurichten, um das spätere Lösen des Fadens zu erleichtern.

1. Die Abdeckung so auf das Gehäuse aufsetzen, dass die Kappenverriegelungslaschen (40) in die Schlitzlöcher (41) der Abdeckung eingreifen. Anschließend das Gehäuse fest hineindrücken, bis es einrastet (Abb. 36).
2. Die anfängliche Schneidfadenlänge sollte ca. 11 bis 14 cm betragen und auf beiden Seiten identisch sein. (Abb. 37)

Klinge (Abb. 38)

WARNUNG

Tragen Sie bei Arbeiten am Messer stets chutzhandschuhe.

○ Verwenden Sie eine scharfe Klinge. Ein stumpfes Messer neigt eher zum Festklemmen oder Verursachen von Stößen.

Die Befestigungsmutter austauschen, falls sie geschädigt oder schwer anzuziehen ist.

○ Als Austauschmesser nur von HiKOKI empfohlene Messer mit einer Befestigungsbohrung von 25,4 mm (1 Zoll) verwenden.
- Ein drei zahniges Sägeblatt lässt sich beidseitig verwenden.
○ Die für die Art der Arbeit geeignete Klinge verwenden.
○ Beim Austausch der Klinge das geeignete Werkzeug verwenden.
○ Stumpf gewordene Schneidkanten gemäß der Abbildung schärfen oder feilen. Falsches Schärfen kann zu übermäßig hoher Vibration führen.
○ Messer aussondern, die verbogen, verzogen, rissig, gebrochen oder in anderer Weise beschädigt sind.

HINWEIS

Beim Schärfen der Klinge ist es wichtig, dass die ursprüngliche Radiusform an der Zahnbasis erhalten bleibt, um Rissbildung zu vermeiden.

Längerfristige Lagerung

Den Kraftstoff vollständig aus dem Tank ablassen. Den Motor starten und laufen lassen, bis er von selbst stoppt. Eventuell beim Einsatz entstandene Schäden instand setzen. Das Gerät mit einem sauberen Lappen oder Druckluft gründlich reinigen. Einige Tropfen Zweitaktmotoröl durch die Zündkerzenbohrung in den Zylinder geben und den Motor einige Male mit dem Zugstarter drehen, damit sich das Öl gut verteilt.

Das Gerät abdecken und an einem trockenen Ort lagern.

Wartungsplan

Im Folgenden sind einige allgemeine Wartungsanweisungen aufgeführt. Weitergehende Informationen können bei einer von HiKOKI autorisierten Service-Werkstatt eingeholt werden.

Tägliche Wartung

O Das Außere des Geräts reinigen.
○ Den Tragegurt auf Schäden überprüfen.
○ Den Messerschutz auf Schäden oder Risse überprüfen. Den Messerschutz im Falle von mechanischen Schäden oder Rissen austauschen.
Das Schneidwerkzeug muss gut zentriert, scharf und frei von Rissen sein. Eine schlecht zentrierte Schneidvorrichtung verursacht schwere Vibrationen, die das Gerät beschädigen können.
○ Den festen Sitz der Schneidvorrichtungsmutter überprüfen.

○ Sicherstellen, dass der Klingenschutz unbeschädigt ist und fest angebracht werden kann.
- Prüfen, ob Mutter und Schrauben ausreichend fest angezogen sind.
- Überprüfen Sie, dass das Gerät unbeschädigt und ohne Defekte ist.

Wöchentliche Wartung

○ Prüfen Sie den Starter, besonders das Seil.
O Die Zündkerze äußerlich reinigen.
○ Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder die Zündkerze auswechseln.
○ Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmierfett gefüllt ist.
○ Den Luftfi Iter säubern.

Monatliche Wartung

O Den Kraftstofftank mit Benzin reinigen.
○ Das Äußere des Vergasers und seine Umgebung reinigen.
○ Den Lüfter und seine Umgebung reinigen.

AUSWAHL DER SCHNEID-AUSRÜSTUNG

Empfohlenes Zubehör für jedes Modell sind in der untenstehenden Tabelle aufgelistet.

Für den Erwerb wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter.

Prüfen Sie bitte sorgfältig, da Zubehör, das nicht mit „●“ markiert ist, nicht angebracht werden kann.

Liste empfohlenen Zubehörs

Typ Name			Spezifi kation			SCHLEIFENGRIFF	FAHRRADLENKER
			Durchmesser	Vorschubsystem-Adapter oder Anzahl der Zähne (Klinge)	Klingendicke (mm)oder Trimmer-Fadendurchmesser (mm)	CG31EBS (LP)	CG31EBS (P)
ALUMINIUMKÖPFE	NYLONKOPF CH-100(W/NYLONSCHNUR)		4"	Vorgeschnittener Faden	2,2 - 3,0	●	●
	NYLONKOPF CH-100					●	●
	NYLONKOPF CH-300(W/KAPPE DES SCHNEIDEHALTERS)		5"	Manueller Fadenvorschub	2,2 - 2,7	●	●
	NYLONKOPF CH-300					●	●
TAP & GO NYLONKÖPFE	NYLONKOPF BF-5		5"	LM10 x 1,25 MutterLM8 x 1,25 Mutter	2,2 - 3,0	●	●
	NYLONKOPF 4"			LM10 x 1,25 Mutter	2,0 - 2,8	●	●
	NYLONKOPF 5"			LM10 x 1,25 Mutter	2,0 - 3,0	●	●
KLINGEN	KLINGEB4/9/1,6		9" 4 1,6 ●		●
	KLINGEB4/10/1,6		10" 4 1,6 ●		●
	KLINGEB3/10/1,8		10" 3 1,8 ●		●
	KLINGEB3/10/2,01		10" 3 2,0 ●		●
	KLINGEB3/12/3,0		12" 3 3,0 ●		●

FEHLERBEHEBUNG

Benutzen Sie, wenn das Gerät nicht normal arbeitet, die Inspektionen in der nachstehenden Tabelle. Sollte das Problem damit nicht behoben sein, wenden Sie sich an Ihren Händler oder an das von HiKOKI autorisierte Kundendienstzentrum.

Zustand Ursache Abhilfe
Motor startet nicht	Kraftstoff anlage	Der Kraftstoff tank ist leer oder der Kraftstoff stand ist niedrig	Füllen Sie den Kraftstoff tank mit dem korrekten Kraftstoff gemisch (25:1-50:1)
		Der Kraftstoff tank enthält alten Kraftstoff (unangenehmer Geruch)	Ersetzen Sie durch neuen Kraftstoff
		Zu viel Kraftstoff wird absorbiert und der Zündkerzenstecker ist nass	1. Trennen Sie den Zündkerzenstecker ab und lassen Sie ihn trocknen2. Ziehen Sie den Startgriff 5 oder 6 Mal, um den überschüssigen Kraftstoff zu entfernen3. Bringen Sie den Zündkerzenstecker an4. Den Startsteuerhebel auf die RUN-Position stellen und den Startergriff ziehen.
		Der Kraftstofffilter ist mit Schmutz verstopft	Reinigen Sie den Kraftstofffilter
		Die Kraftstoffl eitung ist verbogen oder getrennt	Stellen Sie sicher, dass der Kraftstoff gleichmäßig fließt
		Vergaserstörung	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
	Elektrisches System	Die Leitung des Stoppschalters hat kurzgeschlossen	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
		Die Zündkerze ist verschmutzt Ersetzen oder reinigen Sie die Zündkerze
		Elektrodenspalt ist zu groß Justieren Sie den Spalt auf 0,6 mm
		Schlechte Verbindung zwischen Hochspannungskabel und Zündkerze	Erneut anschließen
		Fehlfunktion des elektrischen Systems	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
	Andere	Abgasöff nung des Schalldämpfers ist mit Kohlenstoff verstopft	Wenden Sie sich für die Reparatur an ein von HiKOKI autorisiertes Servicecenter
Motor startet, schaltet sich aber sofort wieder aus Motor wird leicht abgewürgt	Kraftstoff anlage	Der Kraftstoff tank ist leer oder der Kraftstoff stand ist niedrig	Füllen Sie den Kraftstoff tank mit dem korrekten Kraftstoff gemisch (25:1-50:1)
		Der Kraftstoff tank enthält alten Kraftstoff (unangenehmer Geruch)	Ersetzen Sie durch neuen Kraftstoff
		Zweitaktöl wurde nicht zugesetzt	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
		Luft ist in die Kraftstoff anlage gelangt	Schließen Sie die Kraftstoffl eitung oder -verbindung neu an
		Vergaserstörung	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
	Elektrisches System	Zündet nicht
		Zündkerzenfehler Ersetzen Sie durch eine neue Zündkerze
		Elektrischer Systemfehler	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
	Andere	Überhitzung des Motors
		Falsches Zündkerzenmodell	Durch dafür vorgesehenes Teil ersetzen Siehe „TECHNISCHE DATEN“
		Verschmutzter Luftfi Iter Reinigen
		Kohlenstoff-Verstopfung (Abgasöffnung des Schalldämpfers)	Reinigen
		Unzureichende Kompression (Kolben, Kolbenring, Zylinder)	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter

Zustand Ursache Abhilfe
Anomale Vibration	Schneide-Ausrüstung ist nicht korrekt montiert	Siehe „Installation der Schneide-Ausrüstung“
	Griff, Griffhalterung oder anderes Befestigungsteil ist lose	Prüfen und festziehen
	Klinge ist verbogen oder beschädigt Durch eine neue Klinge ersetzen
	Gras ist um das Getriebegehäuse gewickelt	Entfernen Sie das Gras
Der Motor läuft, aber die Klinge bewegt sich nicht Bewegung ist schlecht	Gras ist um das Getriebegehäuse gewickelt	Entfernen Sie Gras und Schmutz
Motor stoppt nicht Fehlfunktion des Stoppschalters		Stellen Sie den Betrieb sofort ein und wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
Der Motor stoppt, wenn der Gashebel geschlossen wird	Die Leerlaufdrehzahl ist zu niedrig	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter
Die Klinge dreht sich weiter, wenn der Gasgriff geschlossen ist	Die Leerlaufdrehzahl ist zu hoch Der Gaszug ist zu straff gespannt	Wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter

SIGNIFICATION DES SYMBOLES
