Type de produit	Débroussailleuse / Coupe-bordure
Marque	HiKOKI
Modèle	CG31EBS
Moteur	2 temps, essence (mélange 50:1)
Cylindrée	31 cm³
Puissance maxi	1,2 kW (estimé)
Capacité du réservoir de carburant	0,6 L (estimé)
Type d'outil de coupe	Tête à fil nylon semi-automatique ou lame métallique (3/4 dents)
Diamètre de coupe (fil nylon)	Jusqu'à 40 cm (selon montage)
Poids à sec (sans carburant ni accessoires)	5,5 kg (estimé)
Niveau de pression acoustique (LpA)	92 dB(A) (ISO 22868, valeur typique)
Niveau de puissance acoustique garanti (LwA)	115 dB(A) (2000/14/CE)
Niveau de vibrations (poignée avant/arrière)	7,5 m/s² (ISO 22867, valeur typique)
Sécurité	Protection de l'outil de coupe, arrêt d'urgence (languette de décrochage), harnais de sécurité
Allumage	Électronique, bougie (écartement 0,6 mm)
Transmission	Arbre rigide avec boîte d'engrenages conique
Embrayage	Centrifuge
Accessoires inclus	Harnais, protection de coupe, lunettes, clé Allen, clé mixte, couvre-lame (selon version)
Entretien courant	Nettoyage filtre à air, vérification bougie, graissage boîte d'engrenages tous les 50 h
Garantie	2 ans (sous réserve des conditions)

FOIRE AUX QUESTIONS - CG31EBS HiKOKI

Comment démarrer le moteur à froid ?

Placez l'interrupteur sur ON, enfoncez le verrouillage de la gâchette, tirez la gâchette et poussez le verrouillage des gaz pour bloquer l'accélérateur en position de démarrage. Appuyez 10 fois sur la pompe d'amorçage, réglez le levier de commande sur START, puis tirez vivement sur la corde du lanceur. Dès les premiers soubresauts, ramenez le levier sur RUN et tirez à nouveau.

Quel carburant utiliser ?

Utilisez de l'essence sans plomb (indice d'octane 89) mélangée à de l'huile pour moteur 2 temps (JASO FC ou ISO EGC) dans un rapport de 50:1. Ne jamais utiliser d'huile multigrade ou d'huile usagée.

Comment régler le ralenti ?

Si le moteur cale au ralenti, tournez la vis de réglage du ralenti (T) dans le sens horaire jusqu'à ce que le moteur tourne régulièrement sans que l'accessoire de coupe ne tourne. Si l'accessoire tourne au ralenti, tournez la vis dans le sens antihoraire jusqu'à l'arrêt de l'accessoire.

Comment remplacer le fil nylon de la tête semi-automatique ?

Retirez le boîtier en appuyant sur les attaches de blocage, extrayez la bobine et jetez l'ancien fil. Pliez un nouveau fil en deux, accrochez le pli dans la rainure de la bobine, enroulez chaque moitié dans le même sens de chaque côté du séparateur. Laissez 10 cm de chaque côté, insérez les bouts dans les trous d'arrêt et placez la bobine dans le boîtier en alignant les trous avec le guide-cordon. Refermez le boîtier en appuyant.

Quand et comment graisser la boîte d'engrenages ?

Toutes les 50 heures d'utilisation, dévissez le bouchon de la boîte d'engrenages. Si la graisse n'est pas visible sur les dents, remplissez avec de la graisse au lithium jusqu'aux 3/4 du volume. Ne pas trop remplir.

Comment installer une lame métallique ?

Assurez-vous que la lame est en bon état (pas de fissure, tranchants dans le bon sens). Insérez la clé Allen dans le trou de verrouillage, puis montez le support de découpe (A), la lame, le support (B), le cache-écrou (concave vers le haut), la rondelle et l'écrou. Serrez l'écrou à 22 ± 2 N·m (vis à gauche : serrer dans le sens antihoraire). Vérifiez qu'il n'y a pas de balourd.

Que faire en cas de rebond (kickback) ?

Le rebond se produit lorsque la lame heurte un objet solide. Pour réduire les risques, maintenez toujours l'outil sur le côté droit de votre corps, coupez avec le côté gauche de la lame, et gardez la zone de coupe dégagée. Si un rebond se produit, relâchez la gâchette et utilisez la languette de décrochage d'urgence du harnais.

Comment nettoyer le filtre à air ?

Desserrez la poignée du cache filtre, retirez le filtre en mousse. Lavez-le à l'eau chaude savonneuse, rincez et laissez sécher complètement avant de le remettre en place. Remplacez-le s'il est endommagé ou très sale.

Puis-je utiliser un autre type d'accessoire de coupe ?

Utilisez uniquement les accessoires recommandés par HiKOKI (têtes à fil nylon ou lames spécifiques avec alésage de 25,4 mm). Consultez la liste des accessoires compatibles dans la notice. L'utilisation d'accessoires non approuvés peut causer des blessures graves.

Comment ranger l'outil pour une longue période ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à l'arrêt. Nettoyez l'appareil, retirez l'accessoire de coupe, introduisez quelques gouttes d'huile 2 temps dans le cylindre par le trou de bougie et actionnez le lanceur. Rangez dans un endroit sec, à l'abri des enfants.

MODE D'EMPLOI CG31EBS HiKOKI

REMARQUE : Certains appareils n'en sont pas pourvus.

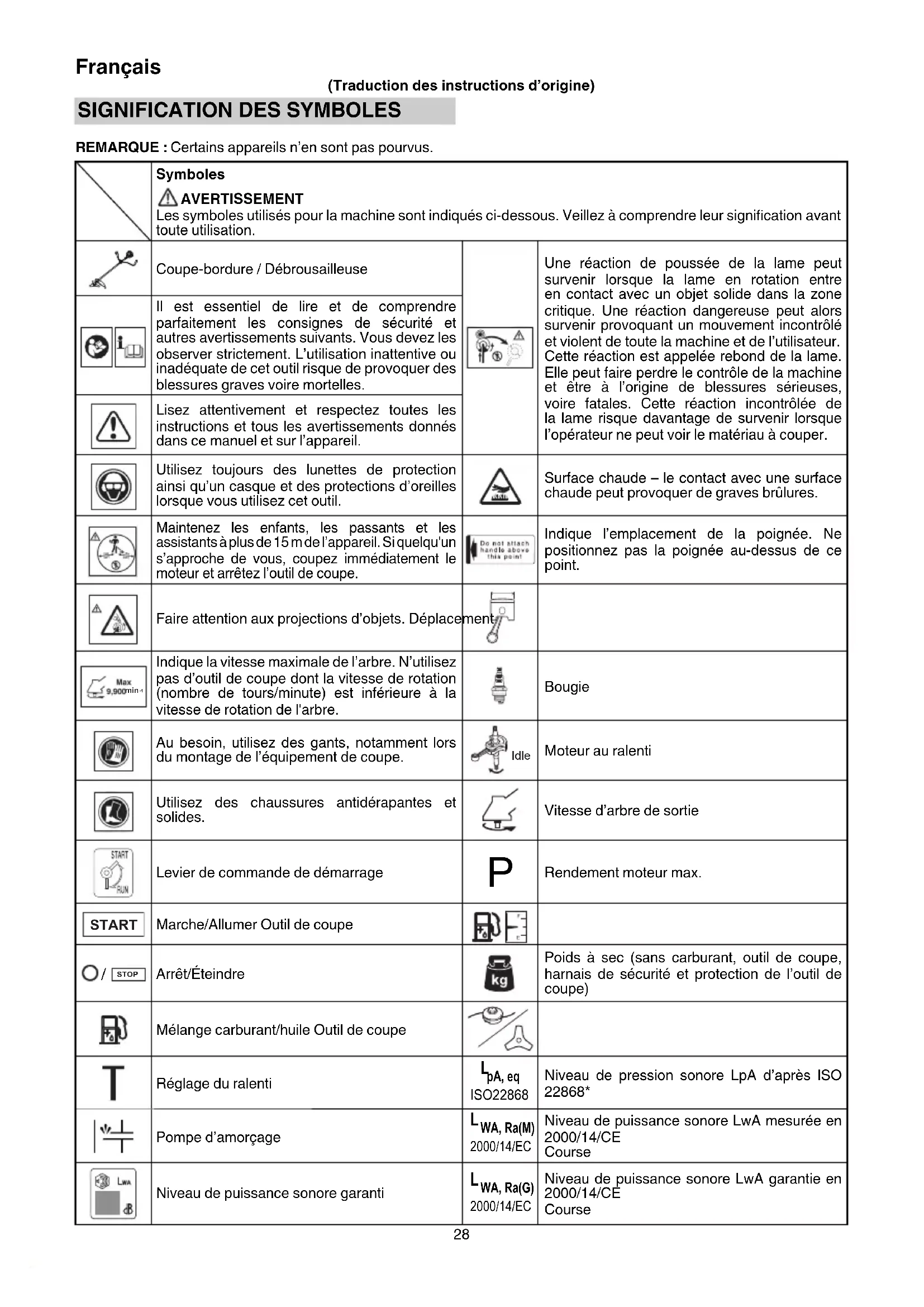

	Symboles⚠ AVERTISSEMENTLes symboles utilisés pour la machine sont indiqués ci-dessous. Veillez à comprendre leur signification avant toute utilisation.
	Coupe-bordure / Débrousailleuse		Une réaction de poussée de la lame peut survenir lorsque la lame en rotation entre en contact avec un objet solide dans la zone critique. Une réaction dangereuse peut alors survenir provoquant un mouvement incontrôlé et violent de toute la machine et de l'utilisateur. Cette réaction est appelée rebond de la lame. Elle peut faire perdre le contrôle de la machine et être à l'origine de blessures sérieuses, voire fatales. Cette réaction incontrôlée de la lame risque davantage de survenir lorsque l'opérateur ne peut voir le matériau à couper.
	Il est essentiel de lire et de comprendre parfaitement les consignes de sécurité et autres avertissements suivants. Vous devez les observer strictement. L'utilisation inattentive ou inadéquate de cet outil risque de provoquer des blessures graves voire mortelles.
	Lisez attentivement et respectez toutes les instructions et tous les avertissements donnés dans ce manuel et sur l'appareil.
	Utilisez toujours des lunettes de protection ainsi qu'un casque et des protections d'oreilles lorsque vous utilisez cet outil.		Surface chaude – le contact avec une surface chaude peut provoquer de graves brûlures.
	Maintenez les enfants, les passants et les assistants à plus de 15 m de l'appareil. Si quelqu'un s'approche de vous, coupez immédiatement le moteur et arrêtez l'outil de coupe.		Indique l'emplacement de la poignée. Ne positionnez pas la poignée au-dessus de ce point.
	Faire attention aux projections d'objets. Déplacement [XDKB]
	Indique la vitesse maximale de l'arbre. N'utilisez pas d'outil de coupe dont la vitesse de rotation (nombre de tours/minute) est inférieure à la vitesse de rotation de l'arbre.	Guadi	Bougie
	Au besoin, utilisez des gants, notamment lors du montage de l'équipement de coupe.		Moteur au ralenti
	Utilisez des chaussures antidérapantes et solides.		Vitesse d'arbre de sortie
	Levier de commande de démarrage		Rendement moteur max.
START	Marche/Allumer Outil de coupe
O/ STOP	Arrêt/Éteindre	In+In	Poids à sec (sans carburant, outil de coupe, harnais de sécurité et protection de l'outil de coupe)
	Mélange carburant/huile Outil de coupe
[devoi]	Réglage du ralenti	LpA, eq ISO22868	Niveau de pression sonore LpA d'après ISO 22868*
[devt]	Pompe d'amorçage	LWA, Ra(M) 2000/14/EC	Niveau de puissance sonore LwA mesurée en 2000/14/CE Course
[GWKZ]	Niveau de puissance sonore garanti	LWA, Ra(G) 2000/14/EC	Niveau de puissance sonore LwA garantie en 2000/14/CE Course
a_hv, eq(F)	Niveau de vibration d'après ISO 22867Poignée avant ou poignée gauche / Equivalent*	K	Incertitude
a_hv, eq(R)	Niveau de vibration d'après ISO 22867Poignée droite ou arrière / Equivalent*
Avant l'utilisation de votre nouvelle machineLisez attentivement le manuel d'utilisation.Vérifiez que l'équipement de coupe est monté et réglé correctement.Démarrez la machine et vérifiez le réglage du carburateur. Voir la section « ENTRETIEN ».

REMARQUE: Les niveaux de bruit / vibrations équivalents sont calculés comme total d'énergie pondérée en fonction du temps pour les niveaux de bruit / vibrations dans diverses conditions de travail avec la répartition temporelle suivante :

*1/2 ralenti, 1/2 vitesse de course.

DESCRIPTION (Fig. 1)

Ce manuel étant commun à plusieurs modèles, vous constaterez peut-être certaines différences entre les images et votre appareil. Suivez les instructions relatives à votre modèle.

A: Bouchon de réservoir de carburant

B: Manette d'accélérateur

C: Poignée du démarreur

D: Protection de l'outil de coupe

E: Outil de coupe

l: Contacteur d'allumage

J: Harnais de sécurité

K: Manette de verrouillage

L: Levier de commande de démarrage

M: Carter d'embrayage

N: Moteur

O: Boîte de vitesse

P: Clé à douille multiple

Q: Mode d'emploi

R: Lunettes

S: Clé Allen

T: Couvre-lame

PRÉCAUTIONS ET CONSIGNES DE SÉCURITÉ

Faites particulièrement attention aux stipulations introduites par les mots ci-dessous:

AVERTISSEMENT

Information de première importance pour éviter des dommages corporels graves ou mortels.

ATTENTION

Information importante afi n d'éviter des dommages corporels ou matériels.

REMARQUE

Information utile pour une utilisation et un fonctionnement corrects de la machine.

Sécurité de l'utilisateur

○ Portez une protection pour la tête (1). (Fig. 2)

○ Portez toujours une visière ou des lunettes de protection (2). (Fig. 2)

○ Portez un dispositif de protection auditive agréé (3). (Fig. 2)

L'exposition prolongée à des sons forts peut entraîner une défi cience auditive permanente.

Restez vigilant à tout ce qui vous entoure. Restez attentif dans l'éventualité où une personne située à proximité vous signalerait un problème.

Retirez les équipements de sécurité immédiatement après avoir coupé le moteur de l'outil.

○ Portez toujours des chemises manches longues épaisses (4) des pantalons longs (5) des bottes antidérapante (6) et des gants (7). (Fig. 2)

Ne pas porter de vêtements amples, de bijoux, de shorts, de sandales et ne pas marcher pieds nus.

Veillez à attacher vos cheveux s'ils sont longs.

○ Ne pas utiliser cet outil lorsque vous êtes fatigué, malade ou sous l'infl uence de l'alcool, de drogues ou de médicaments.

○ Ne pas utiliser l'outil de nuit ou sous de mauvaises conditions météorologiques lorsque la visibilité est mauvaise. Et n'utilisez pas l'appareil lorsqu'il pleut ou tout de suite après une averse.

Travailler sur un sol glissant peut conduire à un accident si vous perdez l'équilibre.

○ Ne laissez jamais un enfant ou une personne inexpérimentée se servir de la machine.

○ Ne démarrez pas le moteur s'il y a des matières inflammables telles que des feuilles sèches, de vieux papiers ou du carburant dans les alentours.

O Ne mettez jamais le moteur en marche dans un local clos. L'inhalation des fumées d'échappement peut être mortel.

○ Nettoyez les poignées de toute tracé d'huile ou de carburant.

○ N'approchez jamais les mains des parties coupantes.

○ N'attrapez pas, ni ne tenez l'outil par les parties coupantes.

○ Au besoin, utilisez des gants, lors du montage ou du dégagement de l'outil de coupe. Le non-respect de cette précaution peut provoquer des blessures.

○ Lorsque l'appareil n'est pas en marche, assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil.

En cas d'utilisation prolongée, faites régulièrement des pauses de manière à éviter le syndrome de vibrations main-bras (HAVS), qui est dû aux vibrations.

AVERTISSEMENT

- Toujours utiliser l'outil avec un équipement de protection et des vêtements. Le non-respect de cette consigne pourrait entraîner des accidents comme des brûlures ou des blessures. (Fig. 2)

○ Ne touchez pas à la zone d'étincelle ou à la zone de haute tension pendant le fonctionnement. Cela peut entraîner un choc électrique.

○ Ne laissez pas les enfants près de l'outil pendant le fonctionnement.

○ Ne touchez pas au moteur, au couvercle du silencieux ou au conduit d'évacuation pendant ou juste après l'utilisation. Cela peut entraîner des brûlures ou des blessures.

Les systèmes anti-vibrations ne préviennent pas du syndrome de vibrations main-bras, ni du syndrome du canal carpien. Par conséquent, en cas d'utilisation régulière et continue de votre machine, surveillez soigneusement l'état de vos mains et de vos doigts. Si l'un des symptômes ci-dessus venait à apparaître, faites-vous examiner immédiatement par votre médecin.

Français

Si vous portez un appareil médical électrique/électronique comme un stimulateur cardiaque, consultez votre médecin et le fabricant de cet appareil avant d'utiliser tout outil électrique.

Règles de sécurité concernant l'utilisation de la machine

○ Vérifiez entièrement votre outil/machine avant chaque utilisation. Remplacez les pièces endommagées. Vérifi ez l'absence de fuites de carburant et assurez-vous que tous les dispositifs de fixation sont en place et solidement fi xés.
Remplacez les pièces qui présentent des fissures, des ébréchures ou toute autre avarie avant d'utiliser l'outil/la machine. Les pièces défectueuses peuvent augmenter les risques d'accident et provoquer des blessures.
○ Assurez-vous que la protection de l'accessoire de coupe et le harnais sont correctement attachés. Ne pas faire fonctionner l'appareil si la protection et le harnais de l'accessoire de coupe ne sont pas correctement attachés.
○ Ne laissez personne s'approcher de l'appareil lorsque vous réglez le carburateur.
○ Utilisez uniquement les accessoires recommandés par le fabricant pour cet outil/machine.
○ Avant l'utilisation, assurez-vous qu'il n'y a pas d'outils tels que la clé de réglage ou la clé encore fi xées à l'appareil.

AVERTISSEMENT

○ Ne modifiez en aucun cas l'outil/la machine. N'utilisez jamais votre outil/machine pour un autre usage que celui pour lequel il est prévu.
○ La falsification dû moteur annule l'homologation UE de ce moteur.
○ Toute modification non autorisée et/ou des accessoires pourraient entraîner de graves blessures corporelles ou la mort de l'opérateur ou d'autres.

Sécurité au niveau du carburant

○ Faites le mélange et versez le à l'air libre, à distance de toute étincelle ou fl amme.
○ Utilisez un bidon agréé pour le carburant.
○ Avant de démarrer le moteur, écartez-vous d'au moins 3 mètres de l'endroit où vous avez fait le plein de carburant.
○ Arrêtez le moteur avant de dévisser le bouchon du réservoir de carburant. Ne retirez pas le bouchon de carburant pendant le fonctionnement.
○ Vidangez le réservoir de carburant avant de ranger l'outil/la machine. Cette opération est recommandée après chaque utilisation. Si le réservoir n'est pas vide, rangez alors l'outil/la machine dans une position empêchant toute fuite de carburant.

AVERTISSEMENT

○ Le carburant peut s'enflammer facilement ou exploser et l'inhalation de ses vapeurs est dangereuse. Faites particulièrement attention lorsque vous manipulez le carburant ou faites l'appoint du réservoir.
○ Ne fumez pas et ne laissez personne fumer à proximité du carburant ou de l'outil/la machine, ni lorsque vous utilisez l'outil/la machine.
○ Essuyez soigneusement toutes les traces de carburant avant de démarrer le moteur.
○ Entreposez l'outil/la machine et le carburant dans un endroit où les vapeurs d'essence ne risquent pas d'entrer en contact avec des étincelles ou une fl amme nue en provenance d'un chauff e-eau, d'un moteur électrique, d'un commutateur, d'une chaudière. etc.
○ Lorsquè vous utilisez l'appareil dans des zones sèches, assurez-vous que des extincteurs d'incendie sont facilement accessibles.
Si vous coupez le moteur au réapprovisionnement en carburant, assurez-vous que l'appareil a refroidi avant d'ajouter du carburant.

Sécurité au niveau de la coupe

○ Ne coupez rien d'autre que de l'herbe et des broussailles.
○ Examinez la zone de coupe avant chaque utilisation. Enlevez tout objet pouvant être projeté ou s'emmêler dans la machine.
Ne pas utiliser la machine dans des zones où il y a de l'arborescence de racines ou des pierres.

Pour la protection des voies respiratoires, portez un masque de protection contre les aérosols lors de la coupe d'une végétation traitée avec des insecticides.
○ Veillez à ce que personne (enfants, animaux, passants ou assistants) ne se tienne à l'intérieur d'un périmètre de sécurité de 15 mètres. Coupez immédiatement le moteur si quelqu'un s'approche.
- Soyez prudent car le démarrage du moteur peut être retardé après avoir tiré sur la poignée de démarrage.
○ Conserver toujours le moteur à droite du corps.
○ Maintenez fermement l'outil/la machine des deux mains.
○ Tenez-vous bien en équilibre sur les deux jambes. Ne travaillez jamais en porte-à-faux.

Perdre l'équilibre pendant le travail peut mener à une blessure.

○ Tenez-vous à l'écart du silencieux et de l'accessoire de coupe lorsque le moteur est en marche.

○ Maintenez l'outil de coupe en-dessous du niveau du genou.

- Soyez prudent lors de l'utilisation dans des endroits où des câbles électriques ou des conduites de gaz sont présents.

N'utilisez l'accessoire de coupe pour rien d'autre que le débroussaillage d'herbes ou de buissons. Évitez les opérations où l'accessoire de coupe pourrait entrer en contact de l'eau, comme des fl aques, ou de creuser dans la saleté. Le non-respect de cette précaution peut provoquer des blessures ou d'endommager l'appareil.

- Evitez une utilisation prolongée à basse vitesse dans laquelle le mouvement de vibration est élevé. Cela peut endommager le moteur.

- Quand vous déplacez l'outil de coupe dans un autre lieu de travail, lorsque vous faites des réglages ou lorsque vous échangez les outils de coupes, accessoires, etc., assurez-vous que l'appareil n'est pas sous tension et assurez-vous que tous les outils de coupe sont à l'arrêt.

○ Ne posez jamais la machine sur le sol lorsque le moteur tourne.

O Ne jamais toucher l'outil de coupe lorsqu'il tourne.

Assurez-vous toujours que le moteur est coupé et que tous les accessoires de coupe sont complètement à l'arrêt avant de nettoyer l'accessoire principal de coupe de tout débris ou amas d'herbe.

○ Lors de l'utilisation de n'importe quel appareil électrique, emportez toujours avec vous une trousse de premiers soins.

- Éteindre le moteur et vérifier que l'accessoire de coupe est à l'arrêt complet avant de vous séparer ou avant de laisser l'appareil sans surveillance.

Si vous appuyez accidentellement sur une bosse ou laissez tomber l'appareil, le contrôler immédiatement et assurez-vous de l'absence de dommages, fissures ou de déformations.

Si l'outil fonctionne mal et produit des bruits étranges ou des vibrations, arrêtez le moteur immédiatement et contactez votre revendeur pour le faire inspecter et réparer.

Une utilisation continue dans ces conditions peut entraîner des blessures ou endommager l'appareil.

○ Utiliser selon les réglementations et lois locales.

AVERTISSEMENT

DANGER DE REBOND (Fig. 3)

Lors de l'utilisation d'accessoires métalliques coupants tels que des lames, le contact avec des obstacles tels que des arbres ou d'autres surfaces dures avec le devant ou la partie droite de l'accessoire tournant peut forcer l'appareil à percuter un obstacle qui entraînera une réaction de recul vers le côté droit de l'opérateur.

Le recul peut se produire lorsque l'outil de coupe entre en contact avec des souches ou des pierres cachées derrière les mauvaises herbes. Assurez-vous toujours qu'il n'y ait aucun obstacle caché par les mauvaises herbes avant de commencer à travailler.

Pour réduire les risques de réactions de recul lorsqu'ils se produisent, positionnez toujours l'appareil sur le côté droit de votre corps pendant l'utilisation. Le positionnement correct de l'opérateur quand l'accessoire de coupe tourne réduira le risque de contact direct de l'appareil avec le corps.

Sécurité au niveau de l'entretien

O Entretenez l'outil/la machine selon les recommandations du fabricant.
Débranchez la bougie avant toute intervention d'entretien, à l'exception des opérations de réglages du carburateur.
○ Ne laissez personne s'approcher de l'appareil lorsque vous réglez le carburateur.
○ Utilisez uniquement des pièces de rechange HiKOKI d'origine tel que recommandé par le fabricant.

ATTENTION

Ne démontez pas le lanceur à retour automatique. Son ressort risque de vous blesser.

AVERTISSEMENT

Un entretien incorrect peut entraîner des avaries importantes du moteur ou des blessures graves.

Transport et rangement

○ Transportez l'outil/la machine avec le moteur coupé et le silencieux tourné vers l'extérieur.
○ Avant le rangement ou le transport de l'outil/la machine, veillez à bien laisser le moteur refroidir et à vider le réservoir de carburant. Le non-respect des instructions peut causer un incendie ou des accidents.
○ Vidangez le réservoir de carburant avant de ranger l'outil/ la machine. Cette opération est recommandée après chaque utilisation. Si le réservoir n'est pas vide, rangez alors l'outil/la machine dans une position empêchant toute fuite de carburant.
○ Rangez l'outil/la machine hors de portée des enfants.
○ Nettoyez soigneusement l'outil avant de l'entreposer dans un endroit sec.
○ Assurez-vous que le moteur est à l'arrêt lors du transport ou du rangement de la machine.
○ Lors du transport et du rangement, retirez l'accessoire de coupe ou placez la protection sur la lame.
- Vous devez bien attacher la machine pendant le transport pour éviter les pertes de carburant, des dommages ou des blessures.
Si une étiquette d'avertissement ne peut pas être lue, si elle s'écaille ou devient illisible, remplacez la par une autre. Pour acheter de nouvelles étiquettes, veuillez contacter un service après-vente HiKOKI agréé.

Dans l'éventualité de situations non prises en compte dans ce manuel, redoublez d'attention et usez de bon sens. Contactez un service après-vente HiKOKI agréé pour toute assistance.

CARACTÉRISTIQUES

Les CARACTÉRISTIQUES de cette machine fi gurent dans le tableau à la page 87.

REMARQUE

Toutes les données sont sujettes à modification sans préavis.

MONTAGE

Montage de la poignée

(1) Poignée circulaire type (Fig. 4)

Fixez la poignée au tube de transmission orienté vers le moteur.

Choisissez la position la plus pratique avant la mise en marche.

Assurez-vous d'attacher la poignée fermement avec les 4 boulons.

REMARQUE

Si votre unité dispose d'une étiquette de localisation de la poignée (8) sur l'arbre moteur, suivez les indications fournies.

(2) Poignée de type vélo (Fig. 5)

Démontez le support de poignée (9).

Ajustez la poignée puis serrez légèrement le support de poignée à l'aide des quatre vis. Réglez selon la position appropriée. Fixez ensuite fermement au moyen des vis.

Fixez le tube de protection au tube de transmission ou à la poignée à l'aide des colliers de cordon (10). (Fig. 6)

REMARQUE

Le tube de protection, s'il est détaché de la poignée ou du tuyau, risque de rester accroché pendant l'utilisation et entraîner des blessures graves. Ne séparez pas le tube de protection de la poignée ou du tuyau.

Installation du harnais

⚠ AVERTISSEMENT

Si le produit inclut un harnais, veillez toujours à l'utiliser.

Installez le crochet du harnais (11) au boulon (12) sur l'arbre d'entraînement. (Fig. 7)

Réglez la longueur du harnais pour une utilisation facile de l'outil.

REMARQUE

Il peut être nécessaire d'ajuster la position du capuchon de suspension (12) pour équilibrer l'appareil. Pour ce faire, desserrez le boulon (13) et ajustez la position du capuchon de suspension (12). Après avoir réglé comme nécessaire, assurez-vous de bien resserrer le boulon (13). (Fig. 7)

Installation de la protection de l'outil de coupe

⚠ AVERTISSEMENT

Si une protection mauvaise et défectueuse est installée, cela peut provoquer des blessures corporelles.

ATTENTION

Certaines protections d'outils de coupe sont équipées de limiteurs aiguisés. Prenez garde lorsque vous les maniez.

REMARQUE

Sur certains modèles, le carter de protection peut déjà être installé sur le boîtier d'engrenages.

Attachez le couvercle du boîtier d'engrenage (14) avec les trois vis. (Fig. 8) Alignez la protection de l'outil de coupe avec le carter de protection et fixez le fermement sur l'arbre de transmission à l'aide du boulon et du capot de protection. (Fig. 8)

Français

Installation de l'outil de coupe

AVERTISSEMENT

○ Installez l'outil de coupe correctement et fermement comme indiqué dans les instructions de manutention.

S'il n'est pas fi xé correctement ou fermement, il peut se détacher et provoquer de graves et/ou de fatales blessures.

○ Ne pas installer ou enlever les accessoires de coupe lorsque le moteur est en marche.
- Toujours utiliser des accessoires de coupe d'origine HiKOKI et des éléments en métal.

Montage de la tête de coupe semi-automatique

1. Fonction

Fait avancer automatiquement le fi I de coupe en nylon lorsqu'elle est exploitée à bas régime (au plus 4500 min ^-1 ).

Caractéristiques

N° de code	Type de vis de fi xation	Sens de la rotation	Taille de vis de fi xation
6696454	Vis creuse	Sens inverse des aiguilles d'une montre	M10xP1,25-LH

Diamètre du cordon : Φ3,0 mm Longueur : 2 m

Diamètre du cordon : Φ2,4 mm Longueur : 4 m

1. Précautions

○ Le boîtier doit être attaché solidement au couvercle.
○ Vérifiez s'il y a des fissures ou d'autres dommages sur le couvercle, le boîtier et les autres composants.
○ Vérifiez si le boîtier et le bouton sont usés.

Si la marque de limite d'usure (15) sur le boîtier n'est plus visible ou qu'il y a un trou au bas du bouton (16), changez immédiatement les nouvelles pièces. (Fig. 9)

○ La tête de coupe doit être montée solidement sur le boîtier d'engrenages de l'appareil.

Si le fil de coupe n'avance pas bien dans la tête de coupe, vérifiez si le fil nylon et tous les composants sont bien installés. Contactez un service après-vente HiKOKI agréé pour toute assistance.

AVERTISSEMENT

Pour les têtes HiKOKI, utilisez uniquement des fils fl exibles, non métalliques recommandés par le fabricant. N'utilisez jamais de fil de fer ou de câble métallique. Ils peuvent se rompre et devenir de dangereux projectiles.

1. Installation (Fig. 10)

Insérez la clé Allen (17) dans le trou du boîtier d'engrenages/manette de coupe afi n de bloquer l'arbre de transmission.

Installez la tête de coupe sur le boîtier d'engrenages/manette de coupe de la débroussailleuse ou du coupe-bordure. L'écrou de montage est muni d'un filetage à gauche. Tournez dans le sens des aiguilles d'une montre pour desserrer et dans le sens inverse pour serrer.

REMARQUE

Puisque le capuchon de porte-lame n'est pas utilisé ici, conservez-le en vue d'une utilisation ultérieure d'une lame métallique, le cas échéant.

1. Ajustement de la longueur du fi l

Réglez le moteur sur la vitesse la plus faible possible et tapotez la tête de coupe contre le sol. Le fil nylon avancera d'environ 3 cm pour chaque coup donné. (Fig. 11)

Vous pouvez également étendre le fil nylon à la main, mais uniquement après l'arrêt complet du moteur. (Fig. 12)

Ajustez le fil nylon à une longueur comprise entre 11 et 14 cm avant chaque utilisation.

Montage de la lame de coupe (Fig. 13)

○ Lors de l'installation du cache écrou (20), assurez-vous d'installer le côté concave vers le haut.
○ Insérez la clé Allen (17) dans le trou du boîtier d'engrenages afin de verrouiller le support de découpe (A) (18). Serrez l'écrou de fixation (22) à l'aide de la clé mixte tubulaire avec un couple de serrage de 22 ± 2 N·m. Remarquez que l'écrou de fixation possède un filetage pour gauchers, (desserrez dans le sens des aiguilles d'une montre / serrez dans le sens inverse).
Si votre appareil est pourvu d'une fixation par écrou et équipé d'une clavette, la lame doit être fi xée à l'aide d'une nouvelle clavette (23) lors de chaque installation. (Fig. 14)

REMARQUE

Lors de l'installation ou du retrait de lame, veillez à porter des gants et placez la lame de verrouillage sur la lame.

ATTENTION

Vérifi ez un cache écrou (20) pour déceler des traces d'usure ou de fissures avant d'utiliser l'appareil. En cas de dommage ou d'usure, remplacez le capuchon.

AVERTISSEMENT

○ Lors de l'installation d'une lame de coupe, assurez-vous qu'elle ne comporte ni fi ssures ni dommages et que ses bords tranchants sont dans la bonne direction.
Retirez toute poussière de surface de l'appareillage d'installation de la lame, (support de découpe (A) (18), support de découpe (B) (19), cache écrou (20), rondelle (21), écrou (22), clavette (23)). Le non-respect de ces instructions peut mener au desserrage des écrous.
○ La saillie du support de découpe (A) (18) risque de d'être mal alignée avec la lame pendant que vous serrez l'écrou (22). Avant utilisation, assurez-vous que la lame a été bien installée. (Fig. 15)
○ Faites tourner la lame à la main et assurez-vous qu'il n'y a pas de balancement ou un bruit anormal. Le balancement peut provoquer des vibrations anormales ou mener au desserrage des écrous.

IMPORTANT

○ Avant utilisation, assurez-vous que la lame a été bien installée.
Si votre machine est équipée d'une couverture de protection sous la lame de coupe, assurez-vous qu'elle ne présente aucune usure excessive ou fissure avant utilisation. En cas de dommage ou d'usure, remplacez-la.
○ Veillez à bien porter des gants lors de la manipulation de la lame de coupe.

ATTENTION

Utilisez uniquement des fils non métalliques recommandés par le fabricant pour les têtes HiKOKI. N'utilisez jamais de fil de fer ou de câble métallique. Ils peuvent se rompre et devenir de dangereux projectiles.

UTILISATION

Carburant (Fig. 16)

AVERTISSEMENT

○ La débroussailleuse est équipée d'un moteur deux temps. Veillez à toujours alimenter le moteur en mélange carburant/huile.

Veillez à une bonne aération pendant l'opération de remplissage du réservoir.

Le carburant est très inflammable. Vous risquez de vous blesser gravement en cas d'inhalation ou d'éclaboussure sur votre corps.

Faites toujours attention lorsque vous manipulez du carburant. Prévoyez toujours une bonne ventilation si vous avez l'intention de manipuler du carburant à l'intérieur d'un bâtiment.

Carburant

○ Utilisez toujours de l'essence sans plomb avec un indice d'octane de 89.
○ Utilisez une huile pour moteur à deux temps d'origine ou un mélange variant de 25:1 à 50:1, veuillez consulter un service après-vente HiKOKI agréé pour la proportion du mélange.
Si vous n'utilisez pas une huile d'origine, utilisez une huile de qualité contenant un antioxydant recommandé pour être utilisé avec un moteur à deux temps refroidi à l'air (JASO FC GRADE OIL ou ISO EGC GRADE). N'utilisez jamais des huiles mélangées BIA ou TCW (pour les moteurs à essence à deux temps à refroidissement par eau).
○ N'utilisez jamais d'huile multigrade (10 W/30), ni d'huile usagée.
○ Ne mélangez jamais le carburant et l'huile dans le réservoir de carburant de la machine. Eff ectuez toujours le mélange dans un récipient propre.

Commencez toujours par verser la moitié de l'essence à mélanger.

Versez ensuite la totalité de l'huile. Mélangez en agitant le récipient. Ajoutez le reste de l'essence.

Puis agitez le récipient afin de mélanger soigneusement le carburant avant de faire le plein.

Quantité de mélange d'huile pour moteur à deux temps et d'essence

Essence (litre)	Huile pour moteur à deux temps (ml)
	Rapport 50:1 Rapport 25:1
0,5 10	—	20
1 20	—	40
2 40	—	80
4 80	—	160

Faire le plein

AVERTISSEMENT

• Coupez toujours le moteur et laissez-le refroidir pendant quelques minutes avant de refaire le plein.
  Ne fumez pas et n'approchez pas de flammes ou d'étincelles à proximité de l'endroit où vous faites le plein.
  ○ Desserrez lentement le bouchon du réservoir de carburant pour effectuer le remplissage afin d'évacuer une éventuelle surpression.
  ○ Serrez soigneusement le bouchon du réservoir de carburant après avoir fait le plein.
  ○ Avant de redémarrer le moteur, éloignez-vous toujours d'au moins 3 mètres de l'endroit où vous avez fait le plein de carburant.
  En cas de projection accidentelle de carburant, lavez immédiatement vos vêtements avec du savon.
• Après chaque plein de carburant, vérifiez toujours qu'il n'y a pas de fuite.
  ○ Avant de faire le plein, afin de décharger le corps principal, le bidon d'essence et l'opérateur de toute électricité statique, touchez un sol légèrement humide.

Avant le remplissage, essuyez autour du bouchon du réservoir afin d'éviter que de la saleté ne pénètre dans le réservoir. Veillez à l'homogénéité du mélange en agitant à intervalle régulier le récipient avant le remplissage.

Démarrage

AVERTISSEMENT

○ Avant de démarrer l'outil, assurez-vous que l'accessoire de coupe ne touche aucun objet ni le sol. Dans le cas contraire, l'accessoire de coupe peut tourner sans que vous ne vous y attendiez et provoquer des blessures.
Vérifiez que l'accessoire de coupe ne tourne pas lorsque le moteur est au ralenti. S'il ne tourne pas, réglez le ralenti selon les instructions de « Réglage du ralenti » dans la section « ENTRETIEN ». Si l'accessoire de coupe tourne encore après cet ajustement, arrêtez immédiatement le moteur et cessez d'utiliser l'outil, puis présentez-le au centre de service agréé HiKOKI le plus proche.

(1) Démarrage du moteur froid

1. Placez l'interrupteur de marche/arrêt (24) en position « marche » (ON). (Fig. 17)
2. Avec le verrouillage de la gâchette des gaz (25) enfoncé, tirez la gâchette des gaz et poussez le verrouillage des gaz (26). Puis relâchez d'abord lentement la gâchette des gaz, puis le verrouillage de la gâchette des gaz. Ceci bloquera l'accélérateur sur la position de démarrage (si le véhicule en est équipé).
3. Appuyez sur la pompe d'amorçage (27) environ dix fois de manière à ce que le carburant s'écoule dans le carburateur. (Fig. 18)
4. Réglez le levier de commande de démarrage (28) sur la position START. (Fig. 19)
5. Tirez vivement sur la corde du lanceur en accompagnant son retour, sans relâcher brusquement la poignée. (Fig. 20)
6. Dès les premiers soubresauts du moteur, ramenez le levier de commande de démarrage (28) à la position RUN. (Fig. 19)
7. Puis tirez à nouveau d'un coup sec sur le démarreur à lanceur. (Fig. 20)

REMARQUE

Si le moteur ne démarre pas, répétez les étapes 2 à 7 de la procédure.

1. Après avoir démarré le moteur, pressez la manette de commande des gaz pour libérer le bouton de blocage (si le véhicule en est équipé). Laissez ensuite le moteur chauff er pendant 2 à 3 minutes avant de le soumettre à un eff ort quelconque.
2. Vérifiez que l'outil de coupe ne tourne pas lorsque le moteur tourne au ralenti.
   (2) Démarrage du moteur chaud

Appliquez uniquement les étapes 1, 3, 7, et 9 de la procédure de démarrage pour un moteur froid.

Si le moteur ne démarre pas, appliquez la même procédure que celle pour moteur froid.

Coupe

AVERTISSEMENT

• Toujours utiliser le harnais et porter la bonne tenue de travail et des équipements de protection lors de l'utilisation de l'appareil.
  ○ Veillez à ce que personne (enfants, animaux, passants ou assistants) ne se tienne à l'intérieur d'un périmètre de sécurité de 15 mètres. Coupez immédiatement le moteur si quelqu'un s'approche. (Fig. 21)
  ○ Lorsque des herbes ou des plantes grimpantes s'enroulent autour de l'outil de coupe, arrêtez le moteur, attendez que la lame svarrête de tourner et retirez les herbes et plantes grimpantes. Si vous poursuivez l'utilisation avec de l'herbe ou des plantes grimpantes enroulées autour de l'équipement cela peut entraîner des dommages comme une usure précoce de l'embrayage.

Français

ATTENTION

L'utilisation et les points de précaution varieront en fonction du type d'élément de coupe. Pour une utilisation en toute sécurité, assurez-vous de suivre les instructions et les consignes fournies avec chaque type d'élément de coupe.

REMARQUE

○ Appuyez sur le bouton de déclenchement instantané ou tirez la languette de décrochage d'urgence en cas de danger. (Fig. 22)
○ Utiliser selon les réglementations et lois locales.

Utilisation du harnais de sécurité

Portez le harnais de sécurité comme indiqué sur la Fig. 22 et accrochez-le au crochet prévu sur la machine. Choisissez la longueur la plus pratique pour le harnais de sécurité. (Fig. 22)

Pour démonter le harnais de sécurité, tenez fermement d'une main le tuyau principal de la machine et enlevez le crochet (11) du harnais sur le châssis (12). (Fig. 23-a)

Réinstallation du crochet après utilisation de la languette de décrochage d'urgence

Le crochet doit passer à travers la boucle (30) du crochet (11) jusqu'à la plaque métallique (31) du harnais et passer à travers la plaque (32) de la languette de décrochage d'urgence jusqu'à la plaque métallique (31) du harnais. (Fig. 23-b)

Après installation de la boucle sur le harnais, tirez le crochet (11) et veillez à ce qu'il soit fermement attaché au harnais, puis accrochez-le à la suspension (12). (Fig. 23-a)

AVERTISSEMENT

○ Lors de l'utilisation de la machine, portez le harnais de sécurité et maintenez fermement la machine des deux mains.
En cas de danger, éloignez la débroussailleuse de votre corps en tirant sur la languette de décrochage d'urgence (29) du harnais dans le sens indiqué par la flèche sur la Fig. 23-a.

REMARQUE

Si vous tirez sur la languette de décrochage d'urgence sans tenir la machine, celle-ci tombera à vos pieds. Tirez sur la languette de décrochage d'urgence en tenant d'une main le tuyau principal de la machine.

Avant utilisation, assurez-vous du bon fonctionnement de la languette de décrochage d'urgence du harnais de sécurité.

(1) Utilisation d'une tête de coupe semi-automatique
Réglez le moteur à vitesse élevée lors de l'utilisation de cet équipement.
○ Coupez l'herbe de gauche à droite. L'herbe coupée sera rejetée loin de votre corps, ce qui minimise le transfert de matières sur vos vêtements. (Fig. 24)
Avec un fil de nylon, utilisez environ 2 cm de l'extrémité du fil pour effectuer la coupe. L'utilisation de la longueur complète de la corde aura pour conséquence une réduction de la vitesse de rotation et la vitesse de coupe sera rendue difficile.

REMARQUE

Fait avancer automatiquement le fi I de coupe en nylon lorsqu'elle est exploitée à bas régime (au plus 4500 min ^-1 ).

AVERTISSEMENT

○ Ce produit est équipé d'un limiteur de ligne qui coupe automatiquement tout excès de cordon. Lors du fonctionnement de l'unité, ne pas retirer la protection ou le limiteur de ligne.

Comme la résistance est de plus pour les cordes de nylon pour une manipulation incorrecte, ce qui risque d'augmenter la charge du véhicule et de causer des dommages.
○ Ne pas utiliser le projecteur sans le paramétrage du moteur à basse vitesse. Si la vitesse du moteur est basse, l'herbe peut s'enrouler autour de l'outil de coupe causant un glissement de l'embrayage qui pourrait mener à une usure de l'embrayage.
○ Avec des lames en fil de nylon, utilisez toujours plus de 15 cm de fi I. Si la longueur du câble est trop courte, la vitesse de rotation augmentera et risque d'endommager la lame en fi I de nylon. Comme le modèle d'arbre de transmission incurvé, en particulier, n'est pas équipé d'un mécanisme de décélération, la possibilité d'augmentation de la vitesse de rotation pour l'accessoire de coupe est élevée.
(2) Utilisation d'une lame
Réglez la vitesse du moteur en fonction de la résistance de l'herbe. Pour couper l'herbe tendre, utilisez les vitesses basses, pour les touffes d'herbe plus résistantes, utilisez une vitesse élevée.
○ Coupez l'herbe de droite à gauche, à l'aide du côté gauche de la lame. (Fig. 25)
○ Inclinez légèrement la lame vers la gauche pendant la coupe et l'herbe coupée s'empilera sur votre gauche, rendant le ramassage facile.

REMARQUE

Une augmentation excessive de la vitesse de rotation peut causer l'augmentation de l'usure de la lame, des vibrations et du bruit. Il en résulte aussi une augmentation de la consommation de carburant.

AVERTISSEMENT

○ Un ricochet de la lame peut survenir lorsque la lame en rotation entre en contact avec un objet solide dans la zone critique.
Une réaction dangereuse peut alors survenir provoquant un mouvement incontrôlé et violent de toute la machine et de l'utilisateur. Cette réaction est appelée rebond de la lame. Elle peut faire perdre le contrôle de la machine et être à l'origine de blessures sérieuses, voire fatales. Cette réaction incontrôlée de la lame risque davantage de survenir lorsque l'opérateur ne peut voir le matériau à couper.
Si l'outil de coupe bute contre des pierres ou autres débris, arrêtez le moteur et assurez-vous que l'outil et ses pièces annexes ne sont pas endommagés.

Arrêt (Fig. 26)

Ralentissez le moteur et faites-le fonctionner au ralenti quelques minutes puis mettez l'interrupteur de marche-arrêt sur la position « stop » (24).

AVERTISSEMENT

L'outil de coupe peut blesser lorsqu'il continue de tourner après l'arrêt du moteur ou lorsque l'on déclenche la commande d'alimentation du moteur. Après l'arrêt de la machine, attendez l'arrêt complet de l'outil de coupe avant de poser la machine.

ENTRETIEN

L'ENTRETIEN, LE REMPLACEMENT OU LA RÉPARATION DES DISPOSITIFS ET SYSTÈMES DE CONTRÔLE DE L'ÉCHAPPEMENT PEUVENT ÊTRE EFFECTUÉS PAR N'IMPORTE QUEL ATELIER DE RÉPARATION OU MÉCANICIEN DE MOTEUR NON AUTOMOBILE.

Réglage du carburateur (Fig. 27)

Le carburateur est une pièce de précision qui mélange l'air et le carburant, et il est conçu pour assurer une haute performance du moteur. Avant que l'outil soit expédié de l'usine, son carburateur est réglé au cours d'un essai. Ne faites des ajustements que si cela est nécessaire en raison des conditions environnementales (le climat ou la pression atmosphérique), du type de carburant, du type d'huile à deux temps, etc.

AVERTISSEMENT

○ Comme le carburateur est fabriqué avec un haut degré de précision, ne le démontez pas.
Pour ce produit, le seul réglage du carburateur qui peut être réglé est la vitesse de ralenti (T).
○ N'essayez jamais de démarrer le moteur tant que le carter de protection de l'embrayage et le tube ne sont pas parfaitement en place. Dans le cas contraire l'embrayage risquerait de se détacher, entraînant ainsi des blessures corporelles.

T = Vis de réglage du ralenti.

Réglage du ralenti (T)

⚠ AVERTISSEMENT

Lorsque le moteur est à l'arrêt, ne pas trop tourner la vis de réglage du ralenti (T) dans le sens des aiguilles d'une montre. Dans le cas contraire, lorsque le moteur démarre, l'accessoire de coupe peut tourner sans que vous ne vous y attendiez et provoquer des blessures.
○ Ne pas régler la vis de réglage du ralenti (T) pour toute autre raison que pour régler le ralenti.

Faites tourner le moteur pendant le réglage du ralenti.

(1) Si le moteur s'arrête pendant le ralenti
Démarrez le moteur, puis tournez lentement la vis de réglage du ralenti (T) dans le sens horaire jusqu'à ce qu'elle soit sur une position à laquelle le moteur tourne sans à-coups. À ce moment, veillez à ce que l'accessoire de coupe ne tourne pas.
(2) Si l'accessoire de coupe tourne pendant le ralenti
Tournez lentement la vis de réglage du ralenti (T) dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle soit sur une position à laquelle l'accessoire de coupe ne tourne pas. À ce moment, veillez à ce que la rotation du moteur se fasse sans à-coups.

⚠ AVERTISSEMENT

Si l'accessoire de coupe tourne encore après l'ajustement de la vis de réglage du ralenti (T), arrêtez immédiatement le moteur et cessez de l'utiliser, puis contactez le centre de service agréé HiKOKI le plus proche.

Filtre à air (Fig. 28)

Le fi ltre à air (33) doit être nettoyé régulièrement pour éliminer toute trace de poussière ou de saleté afin d'éviter :

○ Disfonctionnements du carburateur.

○ Problèmes de démarrage.

○ Perte de puissance du moteur.

○ Usure inutile des organes du moteur.

○ Consommation anormale de carburant.

Nettoyez le filtre à air quotidiennement ou plus fréquemment dans les endroits poussiéreux.

Desserrez la poignée (34), puis ouvrez le cache du filtre à air et retirez le filtre à air (33). Lavez-le à l'eau chaude savonneuse. Lavez-les à l'eau savonneuse chaude.

Veillez ensuite à ce que le filtre soit bien sec avant de le remonter.

Un fi ltre à air ayant servi longtemps ne peut être complètement nettoyé. Par conséquent, il doit être remplacé régulièrement par un filtre neuf. Remplacez toujours le filtre s'il est endommagé.

Filtre à carburant (Fig. 29)

Retirez le filtre à carburant (35) du réservoir à carburant, et remplacez-le s'il est sale.

REMARQUE

Un fi ltre à carburant (35) bouché peut empêcher l'alimentation en carburant et provoquer un dysfonctionnement de la rotation du moteur.

Bougie (Fig. 30)

L'état de la bougie est influencé par :

O Un mauvais réglage du carburateur.
○ Un mélange de carburant incorrect (trop d'huile dans l'essence)
O Un filtre à air sale.
○ Des conditions d'utilisation difficiles (par temps froid, par exemple).

Ces facteurs contribuent à la formation de dépôts sur les électrodes de la bougie et peuvent entraîner des dysfonctionnements et des difficultés de démarrage. Si la tronçonneuse manque de puissance, si elle démarre mal ou si son ralenti est irrégulier, commencez toujours par vérifier l'état de la bougie.

Si la bougie est encrassée, nettoyez-la et vérifiez l'écartement des électrodes. Ajustez à nouveau si nécessaire. Il doit être de 0,6 mm. La bougie devra être remplacée après une centaine d'heures d'utilisation, ou plus tôt si les électrodes sont endommagées.

REMARQUE

Dans certaines régions, la réglementation locale exige l'utilisation d'une bougie équipée d'une résistance d'antiparasitage afin d'éliminer les signaux d'allumage. Si cette machine était équipée à l'origine d'une bougie avec résistance d'antiparasitage, utilisez le même type de bougie lorsque vous la remplacez.

Boîte d'engrenages (Fig. 31)

Vérifi ez le niveau de graisse du boîtier d'engrenages ou de l'engrenage d'angle à intervalles de 50 heures d'utilisation, en dévissant le bouchon sur le côté du boîtier d'engrenages. Si aucune graisse n'est visible sur les flancs des engrenages, remplissez le boîtier de graisse au lithium à usage multiple de qualité jusqu'aux 3/4. Ne pas remplir complètement le boîtier d'engrenages.

ATTENTION

○ Veillez à retirer toute saleté ou poussière quand vous remettez le bouchon dans sa position d'origine.
○ Avant de commencer l'inspection ou la maintenance du boîtier d'engrenages, assurez-vous que la boîte ait refroidi.

Tête de coupe semi-automatique

Remplacement du fi I nylon

1. Retirez le boîtier (36) en poussant fermement les attaches de blocage vers l'intérieur avec les pouces comme l'illustre la Fig. 32.
2. Après avoir retiré le boîtier, extrayez la bobine et jetez le fi l restant.
3. Pliez le nouveau fil nylon inégalement en deux comme dans l'illustration. Accrochez le bout en U du fil nylon dans la rainure (37) du séparateur central de la bobine.

Enroulez les deux moitiés du fi I sur la bobine dans le même sens en gardant chaque moitié de son côté du séparateur. (Fig. 33)

1. Poussez chaque fil dans les trous d'arrêt (38) en laissant des bouts libres d'environ 10 cm. (Fig. 34)

2. Insérez les deux bouts libres du fil dans le guide-cordon (39) lorsque vous placez la bobine dans le boîtier. (Fig. 35)

Français

REMARQUE

Lors de la mise en place d'une bobine dans le boîtier, essayez d'aligner les trous d'arrêt (38) sur le guide-cordon (39) pour faciliter le dégagement ultérieur du fi I.

1. Placez le couvercle sur le boîtier de façon à ce que les attaches de blocage sur le boîtier (40) rencontrent les longs trous (41) sur le couvercle. Ensuite, appuyez bien sur le boîtier jusqu'à ce qu'il s'enclenche. (Fig. 36)

2. La longueur initiale du fil de coupe devrait être d'environ 11 à 14 cm, égale des deux côtés. (Fig. 37)

Lame (Fig. 38)

AVERTISSEMENT

Portez des gants de protection pour manipuler la lame ou eff ectuer sa maintenance.

○ Utilisez une lame aiguisée. Une lame émoussée est plus susceptible de se bloquer et de provoquer un rebond.

Remplacez l'écrou de serrage s'il est détérioré et dur à serrer.

Pour remplacer la lame, achetez un modèle recommandé par HiKOKI, doté d'un orifi ce de montage de 25,4 mm.

○ Les lames à 3 dents peuvent être utilisées des deux côtés.

○ Utilisez une lame adaptée pour la tâche à entreprendre.

○ Utilisez des outils adaptés pour remplacer les lames.

○ Lorsque les rebords tranchants sont émoussés, aiguissez-les à nouveau en vous reportant à l'illustration. Un mauvais aiguisage peut provoquer des vibrations excessives.

○ N'utilisez pas de lames tordues, courbées, fissurées, cassées ou détériorées de quelque façon que ce soit.

REMARQUE

Lors de l'aiguisage de la lame, il est important de conserver le rayon à la base de la dent pour éviter les fi ssurations.

Lors d'un rangement prolongé

Videz le réservoir de carburant. Mettez en marche le moteur et laissez-le tourner jusqu'à ce qu'il s'arrête de lui-même. Eff ectuez toutes les réparations nécessaires sur les pièces endommagées pendant l'utilisation. Nettoyez la machine en utilisant un chiffon propre ou à l'aide d'un jet d'air comprimé. Introduisez quelques gouttes d'huile pour moteur à deux temps dans le cylindre par le trou de la bougie d'allumage et actionnez plusieurs fois le moteur pour bien distribuer l'huile. Couvrez la machine et rangez-la dans un endroit à l'abri de l'humidité.

Programme d'entretien

Vous trouverez ci-dessous quelques conseils d'ordre général pour l'entretien de votre tronçonneuse. Pour plus d'informations, veuillez contacter un service après-vente HiKOKI agréé.

Entretien quotidien

O Nettoyez l'extérieur de la machine.
○ Vérifiez que le harnais n'est pas endommagé.
○ Vérifiez que le protège-lame n'est pas fissuré ou endommagé. Remplacez-le s'il a subi des chocs ou s'il est fi ssuré.
○ Vérifiez que l'accessoire de coupe est bien centré, aiguisé et exempt de fissures. Un outil de coupe décentré provoque d'importantes vibrations susceptibles d'endommager la machine.
○ Vérifiez que l'écrou du guide-chaîne est suffisamment serré.
○ Vérifiez que le protège-lames n'est pas endommagé et qu'il peut être installé solidement.
○ Vérifiez le serrage de tous les écrous et vis.
○ Vérifiez que l'appareil n'est pas endommagé et qu'il ne présente pas de défauts.

Entretien hebdomadaire

○ Contrôlez le lanceur, en particulier sa corde.
O Nettoyez l'extérieur de la bougie d'allumage.
O Démontez la bougie d'allumâge et vérifiez l'écartement des électrodes. Il doit être de 0,6 mm. Sinon, remplacez la bougie.
○ Vérifi ez que le boîtier de renvoi d'angle est rempli de graisse aux 3/4.
O Nettoyez le filtre à air.

Entretien mensuel

○ Rincez le réservoir de carburant avec du gasoil.
O Nettoyez l'extérieur du carburateur et l'espace autour.
○ Nettoyez le ventilateur et l'espace autour.

SÉLECTION D'ACCESSOIRES DE COUPE

Les accessoires recommandés pour chaque modèle sont présentés dans le tableau ci-dessous.

Pour les achats, veuillez contacter un service après-vente HiKOKI agréé.

Veuillez vérifier attentivement car ces accessoires ne portent pas la mention «●» ne peuvent pas être fi xés.

Liste des accessoires recommandés

Type Nom			Spécifi cation			POIGNÉE EN BOUCLE	GUIDON
			Diamètre	Système d'alimentation ou adaptateur n° de dents (lame)	Épaisseur de la lame (mm) ou Diamètre des fi ls de nylon de la débroussailleuse (mm)	CG31EBS (LP)	CG31EBS (P)
TÊTES EN ALUMINIUM	TÊTE À FIL NYLON CH-100(W/FIL NYLON)		4" Fil	pré-coupé 2,2 - 3,0		●	●
	TÊTE À FIL NYLON CH-100					●	●
	TÊTE À FIL NYLON CH-300(W/CAPUCHON COUPE PORTE)		5"	Remplacement manuel du fi l	2,2 - 2,7	●	●
	TÊTE À FIL NYLON CH-300					●	●
TAP & GO TÊTE À FIL NYLON	TÊTE À FIL NYLON BF-5		5"	Écrou L M10 x 1,25Écrou LM8 x 1,25	2,2 - 3,0	●	●
	TÊTE À FIL NYLON 4"			Écrou L M10 x 1,25	2,0 - 2,8	●	●
	TÊTE À FIL NYLON 5"			Écrou L M10 x 1,25	2,0 - 3,0	●	●
LAMES	LAME B4/9/1,6		9" 4 1,6	●	●
	LAME B4/10/1,6		10" 4 1	6	●
	LAME B3/10/1,8		10" 3 1	8	●
	LAME B3/10/2,01		10" 3 2	0	●
	LAME B3/12/3,0		12" 3 3	0	●

DÉPANNAGE

Si l'outil ne fonctionne pas correctement, procédez aux contrôles indiqués dans le tableau ci-dessous. Si le problème n'est pas résolu, consultez votre revendeur ou le centre de maintenance HiKOKI agréé.

ConditionCauseSolution
Le moteur ne démarre pas	Système de carburant	Le réservoir de carburant est vide ou le niveau de carburant est bas	Remplissez le réservoir de carburant avec le bon mélange de carburant (25:1-50:1)
		Le réservoir de carburant contient du vieux carburant (odeur nauséabonde)	Remplacez avec du nouveau carburant
		Trop de carburant est absorbée et la bougie est humide	1. Débranchez la bougie et laissez la sécher2. Tirez sur la poignée du démarreur 5 ou 6 fois pour retirer l'excédent de carburant3. Fixez la bougie4. Réglez le levier de commande de démarrage en position RUN et tirez la poignée du démarreur
		Le fi ltre à carburant est encrassé avec de la poussière	Nettoyez le fi ltre à essence
		Le tuyau de carburant est tordu ou détaché	Veillez à ce que le carburant s'écoule sans diffi culté
		Dysfonctionnement du carburateur	Contactez un service après-vente HiKOKI agréé
	Système électrique	Le cordon d'arrêt a provoqué un court-circuit	Contactez un service après-vente HiKOKI agréé
		La bougie est sale	Remplacez ou nettoyez la bougie d'allumage
		L'écartement de l'électrode est trop grande	Ajustez l'écartement à 0,6 mm
		Mauvaise connexion entre le câble haute tension et la bougie d'allumage	Reconnecter
		Dysfonctionnement du système électrique	Contactez un service après-vente HiKOKI agréé
	Autres	Le port du silencieux d'échappement est encrassé avec du carbone	Contactez un service après-vente HiKOKI agréé pour la réparation
Le moteur démarre mais s'arrête tout de suiteLe moteur est apte à découper	Système de carburant	Le réservoir de carburant est vide ou le niveau de carburant est bas	Remplissez le réservoir de carburant avec le bon mélange de carburant (25:1-50:1)
		Le réservoir de carburant contient du vieux carburant (odeur nauséabonde)	Remplacez avec du nouveau carburant
		L'huile pour moteur à deux temps n'a pas été ajoutée	Contactez un service après-vente HiKOKI agréé
		De l'air a pénétré dans le système de carburant	Reconnectez le tube de carburant ou le joint
		Dysfonctionnement du carburateur	Contactez un service après-vente HiKOKI agréé
	Système électrique	Échec de l'allumage
		Panne de bougie Remplacez par une	nouvelle bougie
		Défaillance du système électrique	Contactez un service après-vente HiKOKI agréé
	Autres	Surchauff e moteur
		Mauvais modèle de bougie	Remplacez avec les pièces désignées Voir la section «SPECIFICATIONS»
		Filtre à air sale Nettoyez
		Encrassement de carbone (port de silencieux d'échappement)	Nettoyez
		Compression insuffisante (piston, segment de piston, cylindre)	Contactez un service après-vente HiKOKI agréé

ConditionCauseSolution
Vibration anormale	L’outil de coupe n’est pas correctement installé	Reportez-vous à « Installation de l’outil de coupe »
	La poignée, le guidon ou une autre partie de fi xation est desserrée	Vérifi ez et resserrez
	La lame est tordue ou endommagée Remplacez par une lame neuve
	De l’herbe est enroulée autour de la boîte d’engrenages	Retirez l’herbe
Le moteur tourne mais la lame ne bouge pasLe mouvement est mauvais	De l’herbe est enroulée autour de la boîte d’engrenages	Retirez l’herbe et la saleté
Le moteur ne s’arrête pas Panne	du commutateur d’arrêt	Cessez immédiatement de l’utiliser et contactez un service après-vente HiKOKI agréé
Le moteur s’arrête quand la manette est fermée	La vitesse au ralenti du moteur est trop basse	Contactez un service après-vente HiKOKI agréé
La lame continue de tourner lorsque la manette est fermée	La vitesse au ralenti du moteur est trop élevéeLe câble de la manette est trop tendu	Contactez un service après-vente HiKOKI agréé

SIGNIFICATI DEI SIMBOLI

Filtro de aire (Fig. 28)
