Tipo de producto	Desbrozadora / Cortabordes
Marca	HiKOKI
Modelo	CG31EBS
Motor	2 tiempos, gasolina (mezcla 50:1)
Cilindrada	31 cm³
Potencia máxima	1,2 kW (estimado)
Capacidad del depósito de combustible	0,6 L (estimado)
Tipo de herramienta de corte	Cabezal de hilo de nylon semiautomático o cuchilla metálica (3/4 dientes)
Diámetro de corte (hilo nylon)	Hasta 40 cm (según montaje)
Peso en seco (sin combustible ni accesorios)	5,5 kg (estimado)
Nivel de presión acústica (LpA)	92 dB(A) (ISO 22868, valor típico)
Nivel de potencia acústica garantizado (LwA)	115 dB(A) (2000/14/CE)
Nivel de vibraciones (mango delantero/trasero)	7,5 m/s² (ISO 22867, valor típico)
Seguridad	Protección de la herramienta de corte, parada de emergencia (lengüeta de desenganche), arnés de seguridad
Encendido	Electrónico, bujía (separación 0,6 mm)
Transmisión	Eje rígido con caja de engranajes cónicos
Embrague	Centrífugo
Accesorios incluidos	Arnés, protección de corte, gafas, llave Allen, llave combinada, cubrecuchilla (según versión)
Mantenimiento básico	Limpieza del filtro de aire, verificación de la bujía, engrase de la caja de engranajes cada 50 h
Garantía	2 años (sujeto a condiciones)

Preguntas frecuentes - CG31EBS HiKOKI

¿Cómo arrancar el motor en frío?

Coloque el interruptor en ON, presione el bloqueo del gatillo, tire del gatillo y empuje el bloqueo del acelerador para bloquear el acelerador en posición de arranque. Presione 10 veces la bomba de cebado, ajuste la palanca de mando en START, luego tire con fuerza de la cuerda del arrancador. Ante los primeros tirones, devuelva la palanca a RUN y tire nuevamente.

¿Qué combustible usar?

Use gasolina sin plomo (Índice de octano 89) mezclada con aceite para motor 2 tiempos (JASO FC o ISO EGC) en una proporción de 50:1. Nunca use aceite multigrado ni aceite usado.

¿Cómo ajustar el ralentí?

Si el motor se cala en ralentí, gire el tornillo de ajuste del ralentí (T) en sentido horario hasta que el motor funcione regularmente sin que gire el accesorio de corte. Si el accesorio gira en ralentí, gire el tornillo en sentido antihorario hasta que se detenga.

¿Cómo reemplazar el hilo de nylon del cabezal semiautomático?

Retire la carcasa presionando las lengüetas de bloqueo, extrae el carrete y desecha el hilo viejo. Dobla un hilo nuevo por la mitad, engancha el pliegue en la ranura del carrete, enrolla cada mitad en la misma dirección a cada lado del separador. Deja 10 cm de cada lado, inserta los extremos en los orificios de retención y coloca el carrete en la carcasa alineando los orificios con la guía del cordón. Cierra la carcasa presionando.

¿Cuándo y cómo engrasar la caja de engranajes?

Cada 50 horas de uso, desenrosque el tapón de la caja de engranajes. Si la grasa no es visible en los dientes, llene con grasa de litio hasta 3/4 del volumen. No llene en exceso.

¿Cómo instalar una cuchilla metálica?

Asegúrese de que la cuchilla esté en buen estado (sin grietas, filos en la dirección correcta). Inserte la llave Allen en el orificio de bloqueo, luego monte el soporte de corte (A), la cuchilla, el soporte (B), el cubretuerca (cóncavo hacia arriba), la arandela y la tuerca. Apriete la tuerca a 22 ± 2 N·m (rosca izquierda: apriete en sentido antihorario). Verifique que no haya desequilibrio.

¿Qué hacer en caso de rebote (kickback)?

El rebote ocurre cuando la cuchilla golpea un objeto sólido. Para reducir los riesgos, mantenga siempre la herramienta en el lado derecho de su cuerpo, corte con el lado izquierdo de la cuchilla y mantenga despejada el área de corte. Si ocurre un rebote, suelte el gatillo y use la lengüeta de desenganche de emergencia del arnés.

¿Cómo limpiar el filtro de aire?

Afloje la manija de la cubierta del filtro, retire el filtro de espuma. Lávelo con agua caliente y jabón, enjuague y deje secar completamente antes de volver a colocarlo. Reemplácelo si está dañado o muy sucio.

¿Puedo usar otro tipo de accesorio de corte?

Use solo los accesorios recomendados por HiKOKI (cabezales de hilo nylon o cuchillas específicas con orificio de 25,4 mm). Consulte la lista de accesorios compatibles en el manual. El uso de accesorios no aprobados puede causar lesiones graves.

¿Cómo guardar la herramienta por un largo período?

Vacíe el depósito de combustible, haga funcionar el motor hasta que se pare. Limpie el aparato, retire el accesorio de corte, introduzca unas gotas de aceite 2 tiempos en el cilindro a través del orificio de la bujía y accione el arrancador. Guarde en un lugar seco, fuera del alcance de los niños.

MANUAL DE USUARIO CG31EBS HiKOKI

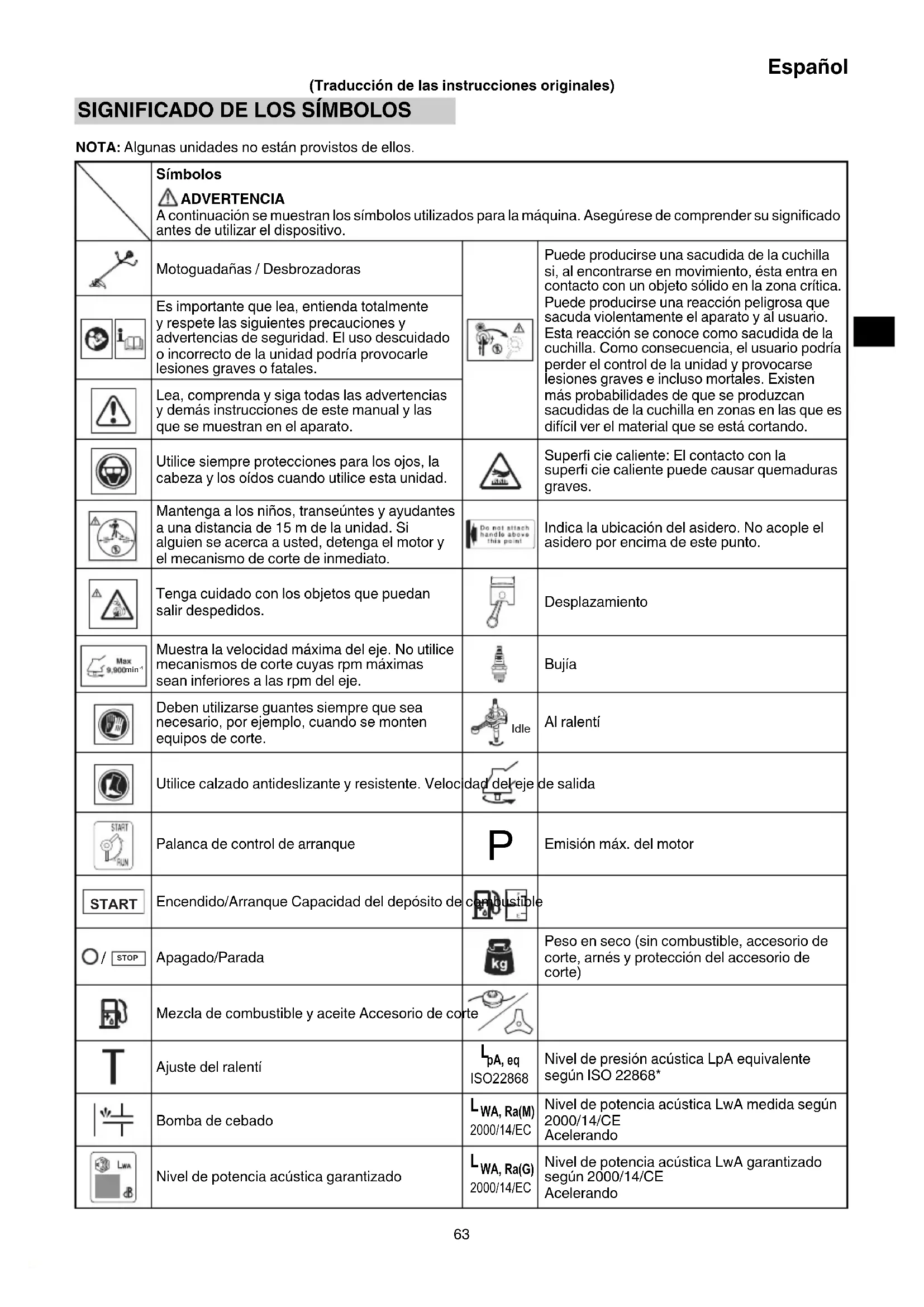

SIGNIFICADO DE LOS SÍMBOLOS

NOTA: Algunas unidades no están provistos de ellos.

	SímbolosADVERTENCIAA continuación se muestran los símbolos utilizados para la máquina. Asegúrese de comprender su significado antes de utilizar el dispositivo.
	Motoguadañas / Desbrozadoras		Puede producirse una sacudida de la cuchilla si, al encontrarse en movimiento, ésta entra en contacto con un objeto sólido en la zona crítica. Puede producirse una reacción peligrosa que sacuda violentamente el aparato y al usuario. Esta reacción se conoce como sacudida de la cuchilla. Como consecuencia, el usuario podría perder el control de la unidad y provocarse lesiones graves e incluso mortales. Existen más probabilidades de que se produzcan sacudidas de la cuchilla en zonas en las que es difícil ver el material que se está cortando.
	Es importante que lea, entienda totalmente y respete las siguientes precauciones y advertencias de seguridad. El uso descuidado o incorrecto de la unidad podría provocarle lesiones graves o fatales.
	Lea, comprenda y siga todas las advertencias y demás instrucciones de este manual y las que se muestran en el aparato.
	Utilice siempre protecciones para los ojos, la cabeza y los oídos cuando utilice esta unidad.		Superfi cie caliente: El contacto con la superfi cie caliente puede causar quemaduras graves.
	Mantenga a los niños, transeúntes y ayudantes a una distancia de 15 m de la unidad. Si alguien se acerca a usted, detenga el motor y el mecanismo de corte de inmediato.		Indica la ubicación del asidero. No acople el asidero por encima de este punto.
	Tenga cuidado con los objetos que puedan salir despedidos.		Desplazamiento
	Muestra la velocidad máxima del eje. No utilice mecanismos de corte cuyas rpm máximas sean inferiores a las rpm del eje.		Bujía
	Deben utilizarse guantes siempre que sea necesario, por ejemplo, cuando se monten equipos de corte.		Al ralentí
	Utilice calzado antideslizante y resistente. Velocidad del eje de salida
	Palanca de control de arranque		Emisión máx. del motor
	Encendido/Arranque Capacidad del depósito de combustible
[S780] STOP	Apagado/Parada		Peso en seco (sin combustible, accesorio de corte, arnés y protección del accesorio de corte)
	Mezcla de combustible y aceite Accesorio de corte
[55X8]	Ajuste del ralentí		Nivel de presión acústica LpA equivalente según ISO 22868*
[67TZ]	Bomba de cebado		Nivel de potencia acústica LwA medida según 2000/14/CEAcelerando
	Nivel de potencia acústica garantizado		Nivel de potencia acústica LwA garantizado según 2000/14/CEAcelerando
a_hv, eq(F)	Nivel de vibración según ISO 22867Asidero delantero o izquierdo/Equivalente*	K	Incertidumbre
a_hv, eq(R)	Nivel de vibración según ISO 22867Asidero trasero o derecho/Equivalente*
Antes de utilizar su máquina• Lea detenidamente el manual.• Compruebe que el mecanismo de corte se encuentra acoplado y ajustado correctamente.• Arranque el aparato y compruebe el ajuste del carburador. Consulte “MANTENIMIENTO”.

NOTA: Los niveles de ruido / vibración equivalentes se calculan como la energía ponderada en base al tiempo en distintas condiciones de trabajo con la siguiente distribución de tiempo:

* 1/2 al ralentí, 1/2 acelerando.

DESCRIPCIÓN DE LAS PARTES (Fig. 1)

Puesto que este manual cubre varios modelos, puede que existan diferencias entre los dibujos y su unidad. Utilice las instrucciones que se refi eran a su unidad.

A: Tapa del depósito de combustible
B: Gatillo del acelerador
C: Asidero de arranque
D: Protección del accesorio de corte
E: Accesorio de corte
F: Tubo del eje de distribución
G: Asidero
H: Colgador
I: Interruptor de encendido
J: Arnés
K: Bloqueo del gatillo del acelerador
L: Palanca de control de arranque
M: Carcasa del embrague
N: Motor
O: Caja de engranajes
P: Llave combinada de cubo
Q: Instrucciones de manejo
R: Gafas protectoras
S: Llave hexagonal de barra
T: Cubierta de la cuchilla

ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD

Dedique especial atención a los apartados introducidos por las siguientes palabras:

ADVERTENCIA

Indica un riesgo significativo de que se produzcan daños personales graves, e incluso la muerte, si no se siguen las instrucciones.

PRECAUCIÓN

Indica la posibilidad de que se produzcan daños personales o materiales si no se siguen las instrucciones.

NOTA

Indica información útil para el uso y funcionamiento correctos de la máquina.

Seguridad del usuario

○ Utilice casco protector(1). (Fig. 2)
○ Utilice siempre una máscara o gafas protectoras (2). (Fig. 2)
O Utilice protección auditiva regulada (3). (Fig. 2)
La exposición prolongada al ruido puede resultar en disfunciones auditivas permanentes.
Preste atención a su entorno. Esté atento a personas que pudieran estar avisándole de un problema.
Retírese el equipo de seguridad inmediatamente después de parar el motor.

○ Utilice siempre camisas pesadas y de manga larga (4), pantalones largos (5), botas antideslizante (6) y guantes (7). (Fig. 2)
No utilice prendas holgadas, joyas, pantalones cortos ni sandalias, y nunca trabaje descalzo.
Colóquese el pelo de forma que esté por encima de los hombros.
○ No utilice esta herramienta cuando esté cansado, enfermo o bajo la infl uencia del alcohol, drogas o medicamentos.
○ No opere la herramienta por la noche o bajo malas condiciones atmosféricas en las que la visibilidad no sea buena. Tampoco haga funcionar la herramienta cuando esté lloviendo ni inmediatamente después de que haya llovido.
Trabajar en terreno resbaladizo podría dar lugar a un accidente si pierde el equilibrio.
○ Nunca deje que niños o personas inexpertas operen la máquina.
○ No ponga en marcha el motor si hay elementos infl amables tales como hojas secas, residuos de papel o combustible en las proximidades.
○ Nunca ponga en marcha el motor en el interior de un local cerrado ni un edificio. La inhalación de los humos de escape puede ser fatal.
O Mantenga los asideros limpios sin aceite ni combustible.
O Mantenga las manos alejadas del mecanismo de corte.
○ No agarre ni sujete la unidad por el mecanismo de corte
○ Deben utilizarse guantes al instalar o desinstalar el mecanismo de corte. De lo contrario, podrían producirse lesiones.
○ Cuando apague la unidad, asegúrese de que el mecanismo de corte se haya detenido antes de apoyarla sobre el suelo.
Si utiliza este dispositivo durante un periodo de tiempo prolongado, tome un descanso de vez en cuando para evitar la posibilidad de desarrollar el síndrome por vibración en mano/brazo (SVMB), causado por las vibraciones.
○ Opere siempre la herramienta con el equipo de protección y la ropa adecuados. De lo contrario, podrían ocasionarse accidentes como quemaduras o lesiones. (Fig. 2)
○ No toque las zonas de chispas o de alto voltaje durante el funcionamiento. De lo contrario podría producirse una descarga eléctrica.
O No permita que los niños se acerquen a la herramienta durante su funcionamiento.
○ No toque el motor, la cubierta del silenciador ni la rejilla de ventilación durante la operación ni inmediatamente después. De lo contrario podrían ocasionarse quemaduras o lesiones.

ADVERTENCIA

○ Los sistemas antivibratorios no garantizan que no sufrirá el síndrome por vibración en mano/brazo (SVMB) o el síndrome del túnel carpiano. Por lo tanto, los usuarios que utilicen el aparato asiduamente o con regularidad deberán vigilar con atención el estado de sus manos y dedos. Si aparece cualquiera de los síntomas citados, deberá solicitarse inmediatamente atención médica.
Si utiliza algún dispositivo médico electrónico, por ejemplo un marcapasos, consulte a su médico, así como al fabricante del dispositivo, antes de operar cualquier equipo mecánico.

Seguridad de la máquina

○ Inspeccione la máquina en su totalidad antes de utilizarla. Cambie las piezas dañadas. Compruebe que no haya fugas de combustible y asegúrese de que todas las piezas se encuentren en su sitio y estén correctamente apretadas.
○ Cambie las piezas agrietadas, desportilladas o deterioradas de cualquier manera antes de poner en marcha la máquina. Las piezas defectuosas pueden aumentar el riesgo de accidentes y puede dar lugar a lesiones.
○ Asegúrese de que la protección del mecanismo de corte y el arnés estén correctamente conectados. No opere la máquina si la protección del mecanismo de corte y el arnés no están correctamente conectados.
○ No permita que se acerquen otras personas mientras esté ajustando el carburador.
○ Utilice únicamente accesorios según la recomendación del fabricante para esta máquina.
○ Antes de la operación, asegúrese de que no hayan herramientas, como la llave o la tecla de ajuste, todavía conectadas a la unidad.

ADVERTENCIA

○ No intente en ningún momento modificar la máquina de ninguna manera. No utilice esta máquina para otras tareas para las que no esté indicada.
○ Alterar el motor anulará la homologación tipo UE de este motor.
○ Las modificaciones no autorizadas y el uso de accesorios no autorizados puede resultar en lesiones personales graves o la muerte del operador u otros.

Seguridad en torno al combustible

○ Mezcle y llene el combustible al aire libre, en lugares donde no hayan chispas ni llamas.
○ Use un recipiente autorizado para el combustible.
○ Antes de poner en marcha el motor, distánciese un mínimo 3 metros del lugar de repostaje.
○ Antes de retirar la tapa del depósito de combustible, detenga el motor. No retire el tapón del depósito de combustible durante el funcionamiento.
○ Vacíe el depósito de combustible antes de almacenar la máquina. Se recomienda vaciar el depósito de combustible cada vez que termine de utilizar la máquina. Si deja combustible en el depósito, guarde la máquina de forma que no se produzcan fugas.

ADVERTENCIA

○ El combustible prende y provoca explosiones e inhalación de humo con facilidad. Por lo tanto, preste especial atención al manipular o recargar el combustible.
○ No fume ni deje fumar a otras personas cerca del combustible o de la máquina mientras ésta esté en funcionamiento.
○ Limpie los residuos de combustible antes de poner en marcha el motor.
○ Guarde la máquina y el combustible en un lugar donde los vapores del combustible no puedan llegar a chispas o llamas de calentadores de agua, motores eléctricos, interruptores, hornos, etc.
○ Al utilizar la unidad en zonas secas, asegúrese de que exista un equipo de extinción de incendios disponible y fácilmente accesible.

Si para el motor para repostar, asegúrese de que la unidad se haya enfriado antes de añadir combustible.

Seguridad durante el corte

○ Ño corte ningún material que no sea hierba o maleza.

○ Inspeccione siempre la zona sobre la que va a cortar antes de comenzar. Retire cualquier objeto que pueda salir despedido o enredarse.

No opere en las zonas en las que haya raíces de árboles ni rocas.

Para proteger las vías respiratorias, utilice una máscara de protección contra aerosoles cuando corte hierba tras haber fumigado con insecticidas.
○ Mantenga a transeúntes, niños, animales y asistentes a una distancia de 15 m de la zona de riesgo. Detenga inmediatamente el motor si se le acerca alguna persona.
○ Proceda cuidadosamente, ya que el arranque del motor podría retrasarse un poco tras accionar la palanca de arranque.

O Mantenga el motor siempre al lado derecho de su cuerpo.

O Sujete la máquina firmemente con ambas manos.

O Mantenga bien el equilibrio y los pies bien apoyados sobre el suelo. No estire demasiado el cuerpo.

Perder el equilibrio durante el trabajo puede dar lugar a una lesión.

- Mantenga todas las partes del cuerpo apartadas del silenciador y del mecanismo de corte mientras la máquina esté en funcionamiento.

O Mantenga el mecanismo de corte por debajo de la altura de la rodilla.

○ Proceda con precauciones a la hora de operar en zonas en las cuales haya cables eléctricos o tuberías de gas presentes.

○ No opere el mecanismo de corte para nada que no sea despejar de césped y arbustos. Evite operaciones en las que el mecanismo de corte pueda entrar en contacto con el agua, como el trabajo en charcos o excavación en la tierra. De lo contrario podrían producirse lesiones o desperfectos en la unidad.

- Evite el uso prolongado a niveles de baja velocidad en los que la vibración es elevada. De lo contrario podría dañarse el motor.

○ Al trasladarse a una nueva zona de trabajo o al Inspeccionar, ajustar o cambiar los mecanismo de corte de la unidad, los accesorios, etc., asegúrese de apagar la máquina y de que todos los mecanismos de corte se hayan detenido.

O Jamás coloque la máquina sobre el suelo cuando esté en marcha.

- Nunca toque el mecanismo de corte mientras esté rotando.

○ Asegúrese siempre de que el motor esté apagado y de que todos los mecanismos de corte hayan parado completamente antes de eliminar restos o hierba del mecanismo de corte.

○ Lleve siempre un botiquín de primeros auxilios consigo cuando opere cualquier equipo motorizado.

○ Apague el motor y asegúrese de que el mecanismo de corte haya parado totalmente antes de retirar la unidad de su cuerpo y antes de dejar la unidad sin vigilancia.

○ Si accidentalmente golpea o se le cae la unidad, inspecciónela inmediatamente para cerciorarse de que no hay daños, grietas ni deformaciones.

Si la herramienta no está funcionando correctamente y produce ruidos o vibraciones extraños, apague el motor inmediatamente y contacte con su distribuidor para que revise y repare la máquina.

El uso continuado en estas condiciones podría ocasionar lesiones o daños en las herramientas.

O Haga uso de la máquina en conformidad con las normativas y las leyes aplicables.

ADVERTENCIA

PELIGRO DE CONTRAGOLPE (Fig. 3)

Al utilizar accesorios para corte de metal, tal como cuchillas, el contacto con obstáculos tales como árboles u otras superficies firmes con la parte frontal o la derecha del accesorio giratorio podría hacer que la unidad recogiera un obstáculo, dando como resultado una reacción de contragolpe hacia el lado derecho del operador.

El contragolpe puede darse cuando el accesorio de corte entra en contacto con los tocones de un árbol o piedras ocultas tras malas hierbas. Antes de comenzar a trabajar, asegúrese siempre de que no hayan obstáculos ocultos tras las malas hierbas.

Para minimizar el peligro que representan los contragolpes cuando tienen lugar, posicione la unidad siempre al lado derecho del cuerpo durante el funcionamiento. El peligro de que la unidad entre en contacto directo con el cuerpo del operador se reducirá si el operador se encuentra correctamente colocado mientras el accesorio de corte gira.

Seguridad durante el mantenimiento

Realice el mantenimiento de la máquina según el procedimiento recomendado.
○ Antes de iniciar el mantenimiento, desconecte la bujía, excepto para ajustar el carburador.
○ No permita que se acerquen otras personas mientras esté ajustando el carburador.
○ Utilice únicamente piezas de repuesto originales HiKOKI como recomienda el fabricante.

PRECAUCIÓN

No desmonte el arrancador de retroceso. El resorte del arrancador puede ocasionarle lesiones personales graves.

ADVERTENCIA

El mantenimiento incorrecto podría conducir a una avería seria del motor o a heridas graves.

Transporte y almacenamiento

○ Transporte la máquina en la mano con el motor apagado y el silenciador apartado del cuerpo.
○ Antes de almacenar o transportar la máquina, espere a que se haya enfriado el motor, vacíe el depósito de combustible y sujete bien la máquina. De lo contario podrían producirse incendios o accidentes.
- Vacíe el depósito de combustible antes de almacenar la máquina. Se recomienda vaciar el depósito de combustible cada vez que termine de utilizar la máquina. Si deja combustible en el depósito, guarde la máquina de forma que no se produzcan fugas.
○ Almacene la máquina fuera del alcance de niños.
○ Limpie y lleve a cabo el mantenimiento de la máquina cuidadosamente y guárdela en un lugar seco.
○ Asegúrese de qué el motor esté apagado al transportar o almacenar la máquina.
○ Al transportar y almacenar, extraiga el accesorio de corte o coloque la cubierta de la cuchilla sobre la hoja.
○ Debe asegurar la máquina durante el transporte para prevenir pérdidas de combustible, daños o lesiones.
○ Si aparece ilegible, despegada o borrosa alguna de las etiquetas de advertencia, sustitúyala por una nueva. Para adquirir etiquetas nuevas, póngase en contacto con un centro de servicio autorizado HiKOKI.
Si se producen situaciones no previstas en este manual, utilice el sentido común. Si necesita ayuda, póngase en contacto con un centro de servicio autorizado HiKOKI.

ESPECIFICACIONES

Las ESPECIFICACIONES de la máquina se indican en la tabla de la página 87.

NOTA

Todos los datos están sujetos a cambios sin previo aviso.

PROCEDIMIENTOS DE MONTAJE

Instalación del asidero

(1) Tipo de asa de lazo (Fig. 4)
Acople el asidero al tubo del eje de distribución en ángulo con el motor.
Ajuste su posición de la manera que le resulte más cómoda antes de ponerlo en funcionamiento.
Asegúrese de conectar fi rmemente el asa con los 4 tornillos.

NOTA

Si su unidad tiene una etiqueta que muestre la ubicación del asidero (8) en el tubo del eje de distribución, siga la ilustración.

(2) Tipo de asa de mango (Fig. 5)

Retire la abrazadera del asidero (9) del conjunto.

Coloque el asidero y acople la abrazadera del asidero suavemente con cuatro tornillos. Ajústela en la posición adecuada. A continuación apriétela con los tornillos.

Acople el tubo de protección al eje de distribución o al asidero mediante las fijaciones de cable (10). (Fig. 6)

NOTA

Si el tubo de protección se separase del asidero o del cuerpo de la desbrozadora, podría engancharse con algún objeto y podría causar una lesión grave. No separe el tubo de protección del asidero ni del cuerpo principal.

Instalación del arnés

ADVERTENCIA

Si el producto incluye un arnés, asegúrese siempre de utilizarlo.

Enganche el gancho del arnés (11) al asa (12) del tubo del eje de distribución. (Fig. 7)

Ajuste la longitud del arnés para facilitar el funcionamiento de la herramienta.

NOTA

Puede ser necesario ajustar la posición del asidero (12) para equilibrar la unidad. Para hacerlo, afloje el perno (13) y ajuste la posición del asidero (12). Después de ajustar según sea necesario, asegúrese de apretar con firmeza el perno (13). (Fig. 7)

Instalación de la protección del accesorio de corte

ADVERTENCIA

Si se coloca un protector incorrecto o defectuoso, podrían ocasionarse lesiones personales graves.

PRECAUCIÓN

Algunos protectores del accesorio de corte están equipados con limitadores de línea afilados. Tenga cuidado al manipularlos.

NOTA

En algunos modelos, el soporte del protector puede venir ya montado en la caja de engranajes.

Coloque la tapa de la caja de engranajes (14) con los tres tornillos. (Fig. 8) Alinee el protector del accesorio de corte con el soporte del protector y sujételo bien al tubo del eje de distribución usando el perno y el soporte de la cubierta. (Fig. 8)

Instalación del accesorio de corte

ADVERTENCIA

○ Instale el accesorio de corte correcta y firmemente como se indica en las instrucciones de manejo. Si no se coloca correcta y firmemente, podría soltarse y provocar lesiones graves y/o fatales.
○ No instale ni retire los accesorios de corte mientras el motor esté en marcha.
○ Utilice siempre accesorios de corte y metálicos HiKOKI originales de corte.

Instalación del cabezal de corte semiautomático

1. Función

Alimenta automáticamente más líneas de corte de nylon cuando se golpea a un rpm bajo (no más de 4500 min ^1 ).

Especifi caciones

Núm. de código	Tipo de tornillo de sujeción	Dirección de giro	Tamaño de tornillo de sujeción
6696454	Tornillo hembra	En el sentido contrario a las agujas del reloj	M10xP1,25-LH

Cable de nylon aplicable

Diámetro del cable: Φ3,0 mm de longitud: 2 m

Diámetro del cable: Φ2,4 mm de longitud: 4 m

2. Precauciones

○ La caja debe fijarse bien a la cubierta.
○ Compruebe que la cubierta, la caja y otros componentes no tengan grietas ni otros daños.
○ Compruebe el desgaste de la caja y el botón.

Si la marca del límite de desgaste (15) de la caja ya no se ve o hay un agujero en la parte inferior (16) del botón, cambie las piezas nuevas inmediatamente. (Fig. 9)

○ El cabezal de corte debe fijarse bien a la caja de engranajes/caja de corte de la unidad.
Si el cabezal de corte no alimenta bien la línea de corte, compruebe que la línea de nylon y todos los componentes estén bien instalados. Si necesita ayuda, póngase en contacto con un centro de servicio autorizado HiKOKI.

ADVERTENCIA

Para cabezales HiKOKI, utilice únicamente la línea fl exible y no metálica recomendada por el fabricante. No utilice nunca cables ni cables de acero. Estos podrían romperse y actuar como proyectiles peligrosos.

3. Instalación (Fig. 10)

Inserte la llave Allen (17) en el orifico de la caja de engranajes/caja de corte para bloquear el tubo del eje de distribución.

Instale el cabezal de corte en la caja de engranajes/caja de corte del montaguadañas/la desbrozadora. La tuerca de montaje se enrosca hacia la izquierda. Gire en el sentido de las agujas del reloj para aflojar y en el sentido contrario a las agujas del reloj para apretar.

NOTA

Ya que la tapa del soporte de la cuchilla no se utiliza aquí, guárdela para cuando se utilice una cuchilla de metal, si viene equipado.

4. Ajuste de la longitud de línea

Ajuste la velocidad del motor tan lenta como sea posible y apriete el cabezal contra el suelo. La línea de nylon saldrá unos 3 cm con cada golpe. (Fig. 11) Además, puede extender las líneas de nylon manualmente, pero el motor debe estar completamente parado. (Fig. 12)

Ajuste la línea de nylon a una longitud de 11-14 cm antes de cada funcionamiento.

Instalación de la cuchilla cortante (Fig. 13)

○ Al instalar la cubierta de tuerca (20), asegúrese de colocar la parte cóncava hacia arriba.
Introduzca la llave Allen (17) en el orificio de la caja de engranajes para bloquear el soporte de la cuchilla (A) (18). Apriete la tuerca de fijación (22) con la llave de tubo combi con un par de torsión de apriete de 22 ± 2 N·m. Tenga en cuenta que la tuerca de fijación se enrosca hacia la izquierda (sentido de las agujas del reloj para afl ojar y sentido contrario para apretar).
Si la unidad cuenta con una tuerca de fijación y está equipada con un pasador, la cuchilla debe retenerse con un pasador nuevo (23) cada vez que se instale. (Fig. 14)

NOTA

Al instalar o extraer una cuchilla, asegúrese de usar guantes y colocar la cubierta de la cuchilla sobre la hoja.

PRECAUCIÓN

Inspeccione una cubierta de tuerca (20) en busca de signos de desgaste o grietas antes de utilizar la máquina. Si se encuentra algún daño o signos de desgaste, sustitúyala, ya que se trata de un artículo consumible.

ADVERTENCIA

○ Cuando instale una cuchilla, asegúrese de que no presente grietas ni daños y de que los filos cortantes apunten en la dirección correcta.
○ Retire cualquier rastro de suciedad de los elementos de instalación de la cuchilla (soporte del cortador (A) (18), soporte del cortador (B) (19), cubierta de tuerca (20), arandela (21), tuerca (22), pasador (23)). De lo contario se podrían afl ojar las tuercas.
○ El saliente del soporte del cortador (A) (18) podría perder la alineación con la hoja mientras se aprieta la tuerca (22). Antes de poner el aparato en funcionamiento, asegúrese de que la cuchilla se ha instalado correctamente. (Fig. 15)
○ Haga girar la hoja con la mano y compruebe que no se produzca ningún balanceo ni ruidos anormales. El balanceo podría causar vibraciones anormales u ocasionar que se afl ojen las tuercas.

PRECAUCIÓN

○ Antes de poner el aparato en funcionamiento, asegúrese de que la cuchilla se ha instalado correctamente.
Si su aparato está equipado con una cubierta de protección bajo la cuchilla, asegúrese de que ésta no presenta roturas o grietas antes de ponerlo en funcionamiento. Si se encuentra algún daño o rotura, deberá sustituirla, ya que se trata de un artículo consumible.
O Utilice guantes cuando maneje la cuchilla de corte.

ADVERTENCIA

Para los cabezales HiKOKI, utilice sólo cables flexibles no metálicos recomendados por el fabricante. No utilice nunca cables o cables metálicos. Éstos podrían romperse y actuar como proyectiles peligrosos.

○ La segadora está equipada con un motor de dos tiempos. El motor debe funcionar siempre con combustible mezclado con aceite.

Asegúrese de que existe una buena ventilación en los lugares de manipulación o repostaje de combustible.

Español

El combustible contiene sustancias altamente infl amables, por lo que existe la posibilidad de sufrir lesiones graves por inhalación o por derrames sobre el cuerpo.

Preste siempre atención cuando manipule el combustible. Cuando manipule el combustible en interiores, asegúrese de que haya buena ventilación en todo momento.

Combustible

○ Use siempre gasolina sin plomo de 89 octanos.
○ Utilice aceite de dos tiempos original o una mezcla de 25:1 a 50:1. Consulte la proporción de la mezcla con un centro de servicio autorizado HiKOKI.
Si no hay aceite original disponible, utilice un aceite con antioxidante de calidad que esté indicado expresamente según el etiquetado para motores de dos tiempos refrigerados por aire (JASO FC GRADE OIL o ISO EGC GRADE). No utilice aceite mezclado BIA o TCW (para motores de 2 tiempos refrigerados por agua).
○ No utilice aceites multigrado (10 W/30) ni residual.
○ Nunca mezcle combustible y aceite en el depósito de combustible de la máquina. Mezcle siempre el combustible y el aceite en un recipiente limpio y destinado a este fi n.

Comience siempre por llenar la mitad del combustible que va a utilizar.

A continuación, añada todo el aceite. Agite la mezcla de combustible. Añada el resto de gasolina.

Antes de llenar el depósito de combustible, agite bien la mezcla.

Cantidad de mezcla de aceite de dos tiempos y gasolina

Gasolina (litros)	Aceite de dos tiempos (ml)
	Proporción 50:1 P	Proporción 25:1
0,5 10	—	20
1 20	—	40
2 40	—	80
4 80	—	160

Recarga de combustible

ADVERTENCIA

○ Antes de repostar el combustible, apague el motor y deje que se enfríe durante unos minutos.

No fume ni acerque llamas o chispas al lugar en el que se realiza el repostaje.

Para llenar el depósito de combustible, abra lentamente la tapa del depósito para que desaparezca la sobrepresión que pudiera existir.
○ Después del repostaje, cierre y apriete bien la tapa del depósito de combustible.
○ Antes de arrancar la máquina, aleje siempre la máquina un mínimo de 3 m del área de repostaje.
○ Lave la ropa inmediatamente con jabón si se vierte combustible sobre ella.
○ Asegúrese de verificar que no existan pérdidas de combustible después del repostaje.
○ Antes de repostar, y con el fin de descargar la electricidad estática del cuerpo principal, del recipiente y del operario, toque el suelo donde esté ligeramente humedecido.

Antes de repostar el combustible, limpie cuidadosamente la zona de la tapa del depósito para asegurarse de que no entra suciedad en el depósito. Asegúrese de que el combustible está bien mezclado agitando el recipiente antes de llenar el depósito.

Inicio

ADVERTENCIA

○ Antes de iniciar la herramienta, asegúrese de que el accesorio de corte no está en contacto con ningún objeto o con el suelo. De lo contrario, el equipo de corte puede girar inesperadamente y causar una lesión.
O Asegúrese de que el accesorio de corte no gire cuando el motor está al ralentí. Si gira, ajuste la velocidad de ralentí de acuerdo con las instrucciones en "Ajuste del ralentí" de la sección "MANTENIMIENTO". Si el accesorio de corte sigue girando después de este ajuste, pare inmediatamente el motor y cese el uso, y lleve a continuación la herramienta al Centro de Servicio Autorizado de HiKOKI más cercano.

(1) Puesta en marcha del motor en frío

1. Lleve la llave de ignición (24) a la posición ON (encendido). (Fig. 17)
2. Con el bloqueo del gatillo del acelerador (25) presionado, tire del gatillo del acelerador y presione el bloqueo del acelerador (26). A continuación, suelte primero el gatillo del acelerador lentamente y luego el bloqueo del gatillo del acelerador. Esto bloqueará automáticamente el acelerador en la posición de arranque (si está instalado).
3. Empuje la bomba de cebado (27) unas diez veces, de forma que el combustible fluya hacia el carburador. (Fig. 18)
4. Coloque la palanca de control de arranque (28) en la posición START. (Fig. 19)
5. Tire enérgicamente del arrancador de retroceso, tomando la precaución de mantener el asidero bien sujeto para evitar que se escape de la mano. (Fig. 20)
6. Cuando escuche el amago de arranque del motor, devuelva la palanca de arranque (28) a la posición RUN. (Fig. 19)
7. Vuelva a tirar enérgicamente del arrancador de retroceso. (Fig. 20)

NOTA

Si el motor no arranca, repita los pasos 2 a 7.

1. Una vez encendido el motor, tire del gatillo del acelerador para soltar el bloqueo del acelerador (si está instalado). A continuación, deje que el motor se caliente durante 2–3 minutos antes de someterlo a ninguna presión.
2. Compruebe que el accesorio de corte no gire cuando el motor esté al ralentí.
   (2) Puesta en marcha del motor en caliente Utilice únicamente los puntos 1,3,7 y 9 del procedimiento de arranque para un motor en frío.

Si el motor no arranca, realice el mismo procedimiento que para un motor en frío.

Corte

ADVERTENCIA

○ Utilice siempre el arnés y lleve la vestimenta adecuada y el equipo de protección cuando opere la unidad.
○ Mantenga a niños, animales, transeúntes y ayudantes a una distancia de 15 m de la zona de riesgo. Detenga inmediatamente el motor si se le acerca alguna persona. (Fig. 21)
○ Cuando se enreden hierba o ramas en el mecanismo, detenga el motor y el mecanismo y retírelas. Si continúa operando la máquina con césped o ramas enredadas en torno al mecanismo, podrían provocarse daños como una abrasión prematura del embrague.

PRECAUCIÓN

La forma de uso y los puntos de precaución variarán en función del tipo de accesorio de corte. Por seguridad, asegúrese de seguir las instrucciones y directrices suministradas con cada tipo.

NOTA

En caso de emergencia, pulse el botón de liberación rápida o tire del mando de liberación de emergencia. (Fig. 22)
○ Haga uso de la máquina en conformidad con las normativas y las leyes aplicables.

Cómo usar el arnés de hombro

Colóquese el arnés en el hombro como se muestra en la Fig. 22 y engánchelo en la presilla del aparato. Ajuste el largo del arnés hasta que lo lleve con comodidad. (Fig. 22) Para retirar el aparato del arnés de hombro, sujete el aparato por el tubo principal fi rmemente con una mano y retire el gancho (11) de la presilla del arnés (12). (Fig. 23-a)

Cómo reinstalar el gancho tras usar la pinza de liberación rápida

Deberá pasarlo por la hebilla (30) del gancho (11), por la placa metálica (31) y a través del harnés y pasarlo luego por la placa (32) de la pinza de liberación rápida y por la placa (31) del arnés. (Fig. 23-b)

Tras instalar la hebilla en el arnés, tire del gancho (11) y asegúrese de que el gancho (11) está bien sujeto al arnés, y a continuación engánchelo de la presilla (12). (Fig. 23-a)

ADVERTENCIA

○ Utilice siempre el arnés de hombro y sujete el aparato bien con ambas manos cuando trabaje con él.
Si cree que hay algo peligroso, retire la desbrozadora de su cuerpo tirando de la pinza de liberación rápida (29) del arnés en la dirección de las flechas Fig. 23-a.

NOTA

Si tira de la pinza de liberación rápida sin sujetar el aparato, éste caerá sobre sus pies. Tire de la pinza de liberación rápida mientras sujeta el cuerpo principal del aparato con una mano.

Asegúrese de que la pinza de liberación rápida del arnés de hombro funciona correctamente antes de utilizar esta herramienta.

(1) Uso de un cabezal de corte semiautomático
O Ajuste el motor a alta velocidad al utilizar este accesorio.
○ Corte la hierba de izquierda a derecha. La hierba cortada se descargará lejos del cuerpo, reduciendo así al mínimo el contacto con la ropa. (Fig. 24)
○ Con cable de nylon, utilice 2 cm del extremo del cable para cortar hierba. Si se utiliza la longitud total del cable, se reducirá la velocidad de rotación y se dificultará el corte.

NOTA

Alimenta automáticamente más líneas de corte de nylon cuando se golpea a un rpm bajo (no más de 4500 min ^-1 ).

ADVERTENCIA

Este producto se encuentra equipado con un limitador de línea que cortará automáticamente el exceso de cable. Cuando opere la unidad, no extraiga el protector ni el limitador de línea.
Como la resistencia de los cables de nylon es mayor que la de las cuchillas, su manipulación incorrecta podría aumentar la carga del motor y causar daños.
○ No lo utilice con el motor ajustado a baja velocidad. Si la velocidad del motor es baja, el césped podría enredarse alrededor del accesorio, lo que causaría que se soltase el embrague y eso asimismo podría resultar en la abrasión del embrague.
○ Con cortadores de cable de nylon, utilice siempre más de 15 cm de cable. Si la longitud del cable es demasiado corta, la velocidad de rotación aumentará y podrá causar daños al cortador de cable de nylon. Dado que el modelo de tubo de eje de distribución en particular no está equipado con un mecanismo de desaceleración, la posibilidad de un aumento de la velocidad de rotación del accesorio de corte es elevada.

(2) Utilizando una cuchilla

Ajuste la velocidad del motor según la resistencia de la hierba. Para hierba suave, utilice velocidades bajas; para matas resistentes, utilice velocidades altas.
○ Corte la hierba de derecha a izquierda, utilizando el lado izquierdo de la cuchilla para cortar. (Fig. 25)
Si inclina ligeramente la cuchilla hacia la izquierda mientras corta, se apilará la hierba cortada a la izquierda, facilitando su recolección.

NOTA

Una velocidad de rotación excesiva podría provocar un aumento en el desgaste de la cuchilla, así como vibración y ruido. También resultará en un mayor consumo de combustible.

ADVERTENCIA

○ Puede producirse una sacudida de la cuchilla si, al encontrarse en movimiento, ésta entra en contacto con un objeto sólido en la zona crítica.
Puede producirse una reacción peligrosa que sacuda violentamente el aparato y al usuario. Esta reacción se conoce como sacudida de la cuchilla. Como consecuencia, el usuario podría perder el control de la unidad y provocarse lesiones graves e incluso mortales. Existen más probabilidades de que se produzcan sacudidas de la cuchilla en zonas en las que es difícil ver el material que se está cortando.
Si el mecanismo de corte choca contra piedras u otros obstáculos, detenga el motor y asegúrese de que el mecanismo de corte y las piezas asociadas no hayan sufrido daños.

Parada (Fig. 26)

Reduzca la velocidad del motor y déjelo permanecer al ralentí durante unos minutos. A continuación apague la llave de ignición (24).

ADVERTENCIA

El mecanismo de corte puede provocar lesiones mientras gira una vez detenido el motor o apagado el control de la alimentación. Cuando el aparato esté apagado, asegúrese de que el mecanismo de corte se ha detenido antes de apoyarlo sobre el suelo.

MANTENIMIENTO

EL MANTENIMIENTO, LA SUSTITUCIÓN O LA REPARACIÓN DE LOS DISPOSITIVOS Y SISTEMAS DE CONTROL DE EMISIONES PUEDEN REALIZARSE EN CUALQUIER TALLER O A CARGO DE CUALQUIER TÉCNICO DE REPARACIONES MECÁNICAS NO DESTINADAS AL TRANSPORTE.

Ajuste del carburador (Fig. 27)

El carburador es una pieza de precisión que mezcla aire y combustible, y que está diseñado para asegurar un alto rendimiento del motor. El carburador se ajusta durante una prueba de funcionamiento antes de que la herramienta salga de fábrica. Sólo haga ajustes si es necesario debido a las condiciones ambientales (el clima o la presión atmosférica), el tipo de combustible, el tipo de aceite de dos tiempos, etc.

ADVERTENCIA

○ Debido a que el carburador está fabricado con un alto grado de precisión, no lo desmonte.
Para este producto, el único ajuste del carburador que se puede ajustar es la velocidad de ralentí (T).
¡Nunca arranque el motor sin que la cubierta y el tubo del embrague estén montados! De lo contrario, el embrague podría soltarse y causar lesiones personales.

Español

T = Tornillo de ajuste de la velocidad de ralentí.

Ajuste de la velocidad de ralentí (T)

ADVERTENCIA

○ Cuando el motor se detiene, no gire excesivamente el tornillo de ajuste de ralentí (T) en el sentido de las agujas del reloj. De lo contrario, cuando el motor arranque, el accesorio de corte puede girar inesperadamente y causar una lesión.

○ No ajuste el tornillo de ajuste de ralentí (T) por cualquier razón que no sea para ajustar el ralentí.

Haga funcionar el motor mientras se ajusta el ralentí.

(1) Si el motor se detiene durante el ralentí

Arranque el motor y gire lentamente el tornillo de ajuste de ralentí (T) en el sentido de las agujas del reloj hasta que esté en una posición en la que el motor gira suavemente. En ese momento, asegúrese de que el accesorio de corte no esté girando.

(2) Si el accesorio de corte gira durante el ralentí

Gire lentamente el tornillo de ajuste de la velocidad de ralentí (T) en el sentido contrario de las agujas del reloj hasta que se encuentre en una posición en la que el accesorio de corte no gire. En ese momento, asegúrese de que la rotación del motor es suave.

ADVERTENCIA

Si el accesorio de corte sigue girando después del ajuste del tornillo de ajuste de ralentí (T), pare inmediatamente el motor y deje de utilizarlo, luego póngase en contacto con el Centro de Servicio Autorizado de HiKOKI más cercano.

Limpie el polvo y la suciedad del filtro de aire (33) para evitar:

○ Fallos de funcionamiento del carburador.

O Problemas de arranque.

O Pérdida de potencia del motor.

O Desgaste innecesario en las piezas del motor.

○ Consumo de combustible anormal.

Limpie el filtro de aire diariamente o con mayor frecuencia cuando trabaje en zonas con gran cantidad de polvo.

Afloje la perilla (34) y, a continuación, extraiga la cubierta del filtro de aire y retire el filtro de aire (33). Aclárelo con agua tibia jabonosa.

Antes de volver a montar el filtro, compruebe que esté seco. Un fi Itro de aire que ha sido utilizado durante mucho tiempo nunca podrá quedar completamente limpio. Por tanto, los fi Itros deben cambiarse por otros nuevos cada cierto tiempo. Cambie los fi Itros que estén dañados.

Filtro de combustible (Fig. 29)

Desmonte el fi ltro de combustible (35) del depósito de combustible y cámbielo si está sucio.

NOTA

Un fi ltro de combustible (35) bloqueado puede frenar el suministro de combustible y causar un mal funcionamiento en la rotación del motor.

Bujía (Fig. 30)

El estado de la bujía se ve afectado por:

○ Un ajuste incorrecto del carburador.

○ Mezcla incorrecta de combustible (demasiado aceite en la gasolina).

O Un fi ltro de aire sucio.

○ Condiciones de funcionamiento extremas (por ejemplo climas fríos).

Todos estos factores dan lugar a la formación de sedimentos en los electrodos de la bujía, que pueden provocar perturbaciones en el funcionamiento y dificultades en el arranque. Si el motor tiene poca potencia, resulta difícil de arrancar o se muestra inestable al ralentí, revise siempre la bujía en primer lugar.

Si la bujía está muy sucia, límpiela y verifique la distancia entre los electrodos. Reajústela si es necesario. La distancia correcta es de 0,6 mm. Se debe reemplazar la bujía tras unas 100 horas de funcionamiento o antes si los electrodos están muy gastados.

NOTA

En algunas zonas, las normativas locales requieren el uso de una bujía de resistencia para eliminar cualquier señal de ignición. En el caso de que este aparato estuviese equipado de fábrica con una bujía de resistencia, utilice el mismo tipo de bujía de resistencia para sustituirla.

Caja de engranajes (Fig. 31)

Compruebe el nivel de lubricante de la caja de engranajes o del engranaje angular cada 50 horas más o menos de funcionamiento extrayendo el tapón del depósito de lubricante del lateral de la caja de engranajes.

Si no se aprecia lubricante en los flancos de los engranajes, llene la caja de engranajes hasta 3/4 de su capacidad con lubricante universal de litio de buena calidad. No llene por completo la caja de engranajes.

PRECAUCIÓN

○ Asegúrese de extraer cualquier suciedad o polvo al colocar el tapón en su posición original.

○ Antes de llevar a cabo las tareas de inspección o mantenimiento de la caja de engranajes, asegúrese de que la caja se hayan enfriado.

Cabezal de corte semiautomático Sustitución de la línea de nylon

1. Retire la caja (36) pulsando firmemente hacia dentro las pestañas de bloqueo con los pulgares, tal y como se muestra en la Fig. 32.

2. Tras retirar la caja, saque el rollo y deseche la línea restante.

3. Doble la nueva línea de nylon por la mitad tal y como se muestra en la imagen.

Enganche el extremo en forma de U de la línea de nylon en la ranura (37) de la división central del carrete.

Bobine ambas mitades de la línea en el rollo en la misma dirección, manteniendo cada mitad de la línea en su propio lado de la separación. (Fig. 33)

1. Pulse cada línea en los orificios del tope (38), dejando los extremos sueltos aprox. 10 cm de largo. (Fig. 34)

2. Introduzca ambos extremos sueltos de la línea a través de la guía de cuerda (39) cuando coloque el rollo en la caja. (Fig. 35)

NOTA

Cuando coloque un rollo en la caja, intente alinear los orifi cios del tope (38) con la guía del cable (39) para poder soltar luego la línea de corte más fácilmente.

1. Coloque la cubierta sobre la caja de forma que las pestañas de bloqueo (40) en la tapa en la caja coincidan con los orificios grandes (41) en la tapa. A continuación, empuje la caja hasta que se oiga un clic. (Fig. 36)

2. La longitud inicial de la línea de corte deberá ser de 11-14 cm aproximadamente e igual a ambos lados. (Fig. 37)

Cuchilla (Fig. 38)

ADVERTENCIA

Utilice guantes protectores cuando manipule la cuchilla o lleve a cabo su mantenimiento.

○ Utilice una cuchilla afilada. Una cuchilla desafilada presenta más probabilidades de atascarse y dar sacudidas.

Sustituya la tuerca de ajuste si se encuentra dañada o presenta difi cultades para apretarla.

• Cuando sustituya la cuchilla, adquiera una que esté recomendada por HiKOKI y equipada con un orifi cio de 25,4 mm (1 plg).
  ○ En el caso de las cuchillas de 3 dientes, pueden usarse en ambos lados.
  ○ Utilice la cuchilla correcta para cada tipo de trabajo.
  ○ Cuando sustituya las cuchillas, utilice las herramientas adecuadas.
  ○ Cuando los filos se desgasten, afílelos o límelos tal y como se muestra en la ilustración. Un afi lado incorrecto podría provocar vibraciones excesivas.
• Deseche cualquier cuchilla doblada, torcida, agrietada, rota o dañada de cualquier forma.

NOTA

Cuando afi le las cuchillas es importante mantener la forma original del radio en la base de los dientes para evitar agrietamientos.

Para el almacenamiento a largo plazo

Drene todo el combustible del depósito de combustible. Arranque el motor y déjelo en funcionamiento hasta que se pare. Repare cualquier daño que se haya producido durante el uso. Limpie el aparato con un trapo limpio o aplique aire a alta presión mediante una manguera. Aplique algunas gotas de aceite de motor de dos tiempos dentro del cilindro a través del orificio de la bujía, y gire el motor varias veces para que se distribuya el aceite.

Cubra la máquina y almacénelo en un lugar seco.

Esquema de mantenimiento

A continuación se proporcionan algunas instrucciones generales de mantenimiento. Para obtener información adicional, póngase en contacto con un centro de servicio autorizado HiKOKI.

Mantenimiento diario

○ Limpie el exterior de la unidad.
○ Compruebe que el arnés se encuentre en buen estado.
○ Compruebe que no existan daños ni grietas en el protector del accesorio de corte. En caso de golpes o grietas, sustituya el protector.
○ Compruebe que el mecanismo de corte esté debidamente centrado, afi lado y libre de grietas. Si el mecanismo de corte no está centrado, puede provocar fuertes vibraciones y dañar el aparato.
○ Compruebe que la tuerca del accesorio de corte está lo sufi cientemente apretada.
○ Asegúrese de que la cubierta de la cuchilla no esté dañada y de que puede fi jarse correctamente.
○ Compruebe que las tuercas y los tornillos estén sufi cientemente apretados.
○ Compruebe que la unidad no esté dañada y que esté libre de defectos.

Mantenimiento semanal

○ Compruebe el sistema de arranque, en especial el cable.
○ Limpie el exterior de la bujía.
○ Quite la bujía y compruebe el espacio de separación existente entre los electrodos. Ajústelo a 0,6 mm o cambie la bujía.
○ Compruebe que el engranaje angular esté lleno de lubricante hasta 3/4 de su capacidad.
○ Limpie el fi ltro de aire.

Mantenimiento mensual

○ Lave el depósito de combustible con gasolina.
○ Limpie el exterior del carburador y los alrededores del mismo.
○ Limpie el ventilador y sus alrededores.

SELECCIÓN DE ACCESORIOS DE CORTE

Los accesorios recomendados para cada modelo se presentan en la siguiente tabla.

Para efectuar compras, póngase en contacto con un centro de servicio autorizado HiKOKI.

Por favor, compruebe con atención, ya que los accesorios que no están marcados con “●”, no se pueden conectar.

Lista de accesorios recomendados

Tipo Nombre			Especifi cación			ASA DE LAZO ASA DE MANGO
			Diámetro	Adaptador del sistema de alimentación o N° de dientes (Cuchilla)	Grosor de la cuchilla (mm) Diámetro de la línea del recortador (mm)	CG31EBS (LP)	CG31EBS(P)
CABEZALES DE ALUMINIO	CABEZAL DE NYLON CH-100 (LÍNEA CON NYLON)		4" Línea pre-corte 2,2 - 3,0			●	●
	CABEZAL DE NYLON CH-100					●	●
	CABEZAL DE NYLON CH-300 (TAPA SOPORTE CON CORTADOR)		5"	Alimentación de línea manual	2,2 - 2,7	●	●
	CABEZAL DE NYLON CH-300					●	●
CABEZALES DE NYLON TAP & GO	CABEZAL DE NYLON BF-5		5"	Tuerca L M10 x 1,25 Tuerca L M8 x 1,25	2,2 - 3,0	●	●
	CABEZAL DE NYLON 4"			Tuerca L M10 x 1,25	2,0 - 2,8	●	●
	CABEZAL DE NYLON 5"			Tuerca L M10 x 1,25	2,0 - 3,0	●	●
CUCHILLAS	CUCHILLA B4/9/1,6		9" 4 1,6 ●		●
	CUCHILLA B4/10/1,6		10" 4 1,6 ●		●
	CUCHILLA B3/10/1,8		10" 3 1,8 ●		●
	CUCHILLA B3/10/2,01		10" 3 2,0 ●		●
	CUCHILLA B3/12/3,0		12" 3 3,0 ●		●

RESOLUCIÓN DE PROBLEMAS

Si la herramienta no funciona con normalidad, lleve a cabo las inspecciones de la tabla de abajo. Si de esta manera no se soluciona el problema, póngase en contacto con su distribuidor o con el centro de servicio autorizado de HiKOKI.

Condición Causa Solución
El motor no arranca	Sistema de combustible	El depósito de combustible está vacío o el nivel de combustible es bajo	Llene el depósito de combustible con la mezcla de combustible correcta (25:1-50:1)
		El depósito de combustible contiene combustible antiguo (olor desagradable)	Reemplace con combustible nuevo
		Se absorbe demasiado combustible y la bujía está mojada	1. Desconecte la bujía y déjela secar2. Tire del asa del arrancador 5 o 6 veces para extraer el exceso de combustible3. Coloque la bujía4. Ajuste la palanca de control de arranque a la posición RUN y tire del asidero de arranque
		El fi ltro de combustible está obstruido con suciedad	Limpie el fi ltro de combustible
		El tubo de combustible está doblado o desconectado	Asegúrese de que el combustible fl uya sin difi cultad
		Fallo de funcionamiento del carburador	Póngase en contacto con un centro de servicio autorizado HiKOKI
	Sistema eléctrico	El cable del interruptor de parada se ha cortocircuitado	Póngase en contacto con un centro de servicio autorizado HiKOKI
		La bujía está sucia Sustituya o limpie la bujía
		La separación de electrodos es demasiado grande	Reajústela a 0,6 mm
		Mala conexión entre el cable de alta tensión y el cable de la bujía	Reconecte
		Fallo de funcionamiento del sistema eléctrico	Póngase en contacto con un centro de servicio autorizado HiKOKI
	Otros	El puerto de escape del silenciador está obstruido con carbón	Póngase en contacto con un centro de servicio autorizado HiKOKI para su reparación
El motor arranca pero se detiene inmediatamenteEl motor tiende a detenerse	Sistema de combustible	El depósito de combustible está vacío o el nivel de combustible es bajo	Llene el depósito de combustible con la mezcla de combustible correcta (25:1-50:1)
		El depósito de combustible contiene combustible antiguo (olor desagradable)	Reemplace con combustible nuevo
		No se ha añadido el aceite de dos tiempos	Póngase en contacto con un centro de servicio autorizado HiKOKI
		Ha entrado aire al sistema de combustible	Vuelva a conectar la tubería o la unión de combustible
		Fallo de funcionamiento del carburador	Póngase en contacto con un centro de servicio autorizado HiKOKI
	Sistema eléctrico	Fallo de encendido
		Fallo de la bujía Reemplácela por una nueva bujía
		Fallo del sistema eléctrico	Póngase en contacto con un centro de servicio autorizado HiKOKI
	Otros	Sobrecalentamiento del motor
		Modelo de bujía erróneo	Remplácela por la piezas indicada Consulte “ESPECIFICACIONES”
		Filtro de aire sucio Límpielo
		Obstrucción por carbón (puerto de escape del silenciador)	Límpielo
		Compresión insufi ciente (pistón, anillo de pistón, cilindro)	Póngase en contacto con un centro de servicio autorizado HiKOKI

Español

Condición Causa Solución
Vibración anómala	El accesorio de corte no se ha instalado correctamente	Consulte “Instalación del mecanismo de corte”
	El asa, el soporte del asa u otra parte están fl ojos	Compruebe y apriete
	La cuchilla está doblada o dañada Reemplácela con una nueva cuchilla
	Hay hierba enredada en torno a la caja de cambios	Retire la hierba
El motor está en marcha, pero cuchilla no se mueveEl movimiento es insufi ciente	Hay hierba enredada en torno a la caja de cambios	Retire césped y suciedad
El motor no se detiene Fallo del interruptor de parada		Detenga el funcionamiento de inmediato y póngase en contacto con un centro de servicio autorizado HiKOKI
El motor se detiene cuando se cierra el acelerador	La velocidad del ralentí es demasiado baja	Póngase en contacto con un centro de servicio autorizado HiKOKI
La cuchilla continúa girando cuando el acelerador está cerrado	La velocidad del ralentí es demasiado altaEl cable del acelerador está demasiado tenso	Póngase en contacto con un centro de servicio autorizado HiKOKI

SIGNIFICADO DOS SÍMBOLOS

(2) Tipo de pega tipo guiador (Fig. 5)
