| Tip produs | Mașină de tuns iarba electrică cu colectare |
| Marcă | HiKOKI |
| Model | ML34SR |
| Alimentare | Rețea 230 V, 50 Hz (cablu prelungitor de minim 1,5 mm²) |
| Greutate aproximativă | 17 kg |
| Lățime de tăiere | 34 cm (estimare conform modelului) |
| Înălțime de tăiere | 6 niveluri de la 2,8 cm la 6,8 cm |
| Reglajul înălțimii de tăiere | Central, pârghie laterală |
| Tip coș de colectare | Coș colector cu indicator de nivel de umplere |
| Funcție mulcire | Nu (disponibilă doar pe ML40SR) |
| Motor | Electric, oprire prin eliberarea mânerului |
| Ghidon | Plabil și reglabil în înălțime |
| Dispozitive de siguranță | Mâner de siguranță (oprire motor), clapet deflector, protecție împotriva proiecțiilor |
| Utilizare prevăzută | Gazon privat, nu pentru uz profesional sau colectiv |
| Curățare și întreținere | Curățați cu o perie sau o cârpă, nu stropiți cu apă |
| Ascuțirea lamei | De către un service autorizat HiKOKI |
| Garanție | Conform legislației locale, acoperă defectele de material și de fabricație |
| Service post-vânzare | HiKOKI Franța, Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX |
Întrebări frecvente - ML34SR HiKOKI
Întrebările utilizatorilor despre ML34SR HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de tuns iarba în format PDF gratuit! Găsiți manualul dvs. ML34SR - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ML34SR mărcii HiKOKI.

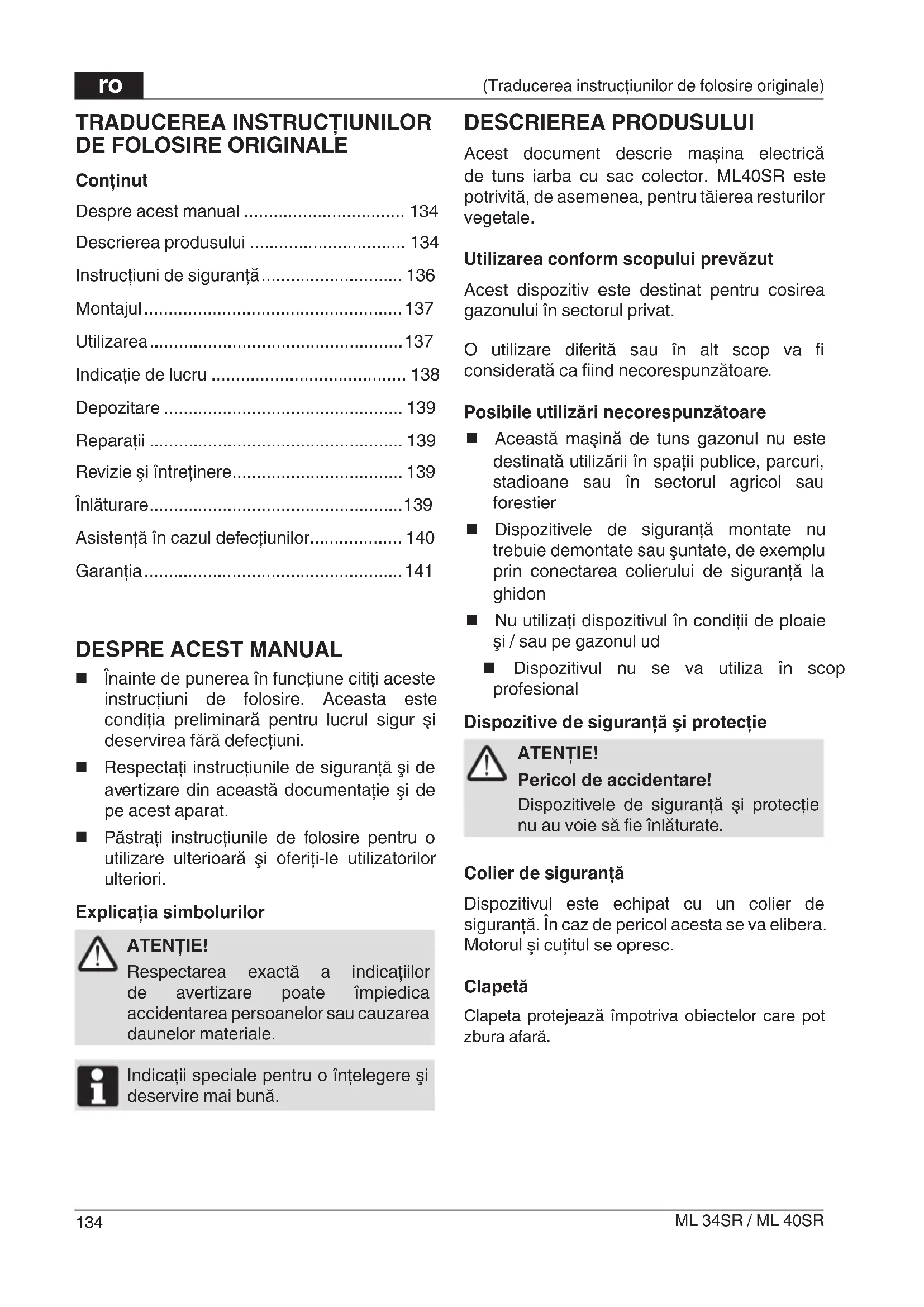

MANUAL DE UTILIZARE ML34SR HiKOKI
Despre acest manual 134
Descrierea produsului 134
Instrucțiuni de siguranță.... 136
Montajul....137
Utilizarea....137
Indicatie de lucru 138
Depozitare 139
Reparații 139
Revizie și întreținere.... 139
Înlăturare....139
Asistență în cazul defectiunilor.... 140
Garantia....141
DESPRE ACEST MANUAL
Înainte de punerea în funcțiune citiți aceste instrucțiuni de folosire. Aceasta este condiția preliminară pentru lucrul sigur și deservirea fără defecțiuni.
■ Respectați instrucțiunile de siguranță și de avertizare din această documentație și de pe acest aparat.
Păstrați instrucțiunile de folosire pentru o utilizare ulterioară și oferiți-le utilizatorilor ulteriori.
Explicația simbolurilor
ATENTIE!
Respectarea exactă a indicațiilor de avertizare poate împiedica accidentarea persoanelor sau cauzarea daunelor materiale.
Indicații speciale pentru o înțelegere și deservire mai bună.
DESCRIEREA PRODUSULUI
Acest document descrie mașina electrică de tuns iarba cu sac colector. ML40SR este potrivită, de asemenea, pentru tăierea resturilor vegetale.
Utilizarea conform scopului prevăzut
Acest dispozitiv este destinat pentru cosirea gazonului în sectorul privat.
O utilizare diferită sau în alt scop va fi considerată ca fiind necorespunzătoare.
Posibile utilizări necorespunzătoare
■ Această mașină de tuns gazonul nu este destinată utilizării în spații publice, parcuri, stadioane sau în sectorul agricol sau forestier
Dispozitivele de siguranță montate nu trebuie demontate sau șuntate, de exemplu prin conectarea colierului de siguranță la ghidon
■ Nu utilizați dispozitivul în condiții de ploaie și / sau pe gazonul ud
■ Dispozitivul nu se va utiliza în scop profesional
Dispositive de siguranță și protectie
ATENTIE!
Pericol de accidentare!
Dispositivele de siguranță și protectie nu au voie să fie înlăturate.
Colier de siguranță
Dispozitivul este echipat cu un colier de siguranță. În caz de pericol acesta se va elibera. Motorul și cuțitul se opresc.
Clapetă
Clapeta protejează împotriva obiectelor care pot zbura afară.

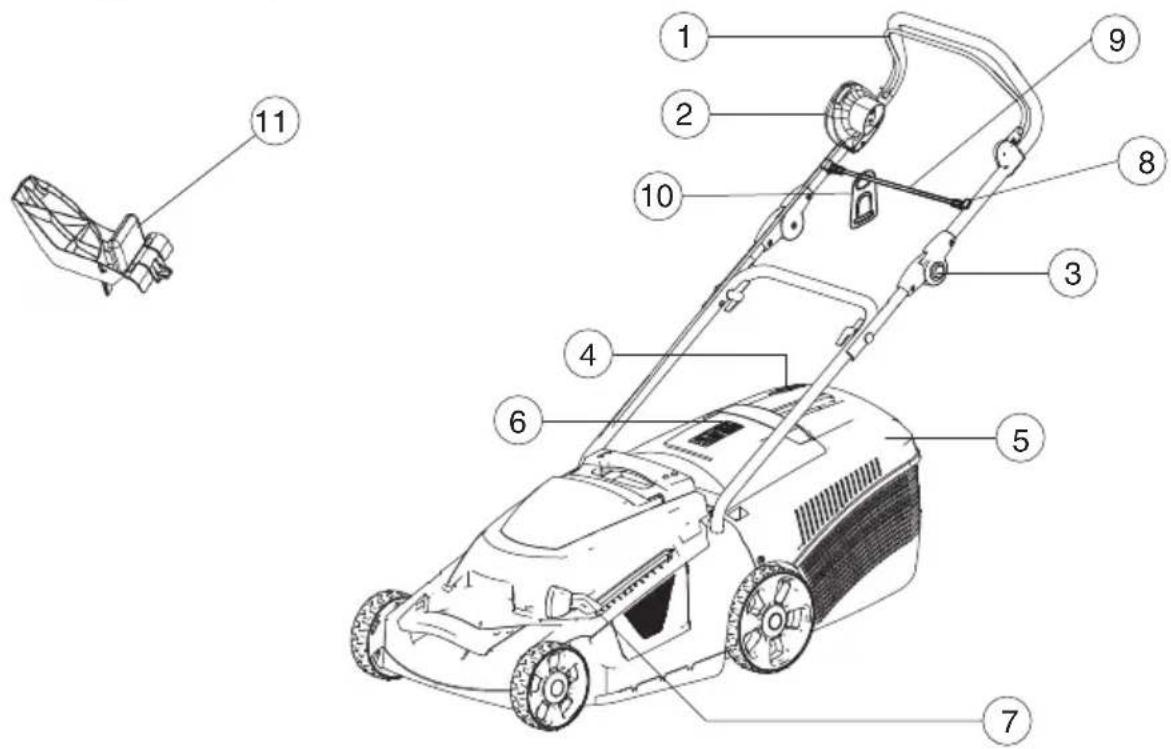

Prezentarea generală a produsului
| 1 | Colier de siguranță | 7 | Reglarea înălțimii de tăiere |
| 2 | Combinatie comutator / conector 8 Montură | ||
| 3 | Reglarea ghidonului 9 Tijă | ||
| 4 | Afișaj nivel de umplere | 10 | Slăbirea deformării cablului |
| 5 | Coș pentru iarbă | 11 | Set pentru tăierea resturilor vegetale (numai ML40SR) |
| 6 | Clapetă |
Simboluri pe aparat
| Atenție! Atenție deosebită la manevrare. | |
 | Înaintea punerii în funcțiune citiți instrucțiunile de utilizare! |
 | Nu permiteți accesul altor persoane în zona periculoasă!Feriți-vă de tăiere cuțit ascuțit!Lama de tăiere continuă să se rotească după ce motorul este oprirea. |
| Atenție - Pericol! Nu apropiați mâinile și picioarele de mecanismul de tăiere! | |
| Mentineți distanța față de zona periculoasă. |
!
| Întotdeauna deconectați mașina de la rețeaua electrică înainte de a începe activitatea de întreținere sau în cazul în care cablul este deteriorat. | |
| Atenție! Cuțite ascuțite! | |
| Nu atingeți mecanismul de tăiere. | |
| Atenție la pericolul de șoc electric. | |
| Cablul de conexiune se ține la distanță de cuțitele tăietoare. |
Folosiți protectii pentru urechi și ochi!
INSTRUCTIUNI DE SIGURANTĂ
Operatorul maşinii sau utilizatorul este răspunzător pentru accidentarea celorlalte persoane și pericitarea bunurilor acestora.
ATENTIE!
Pericol de accidentare!
Este interzisă scoaterea din funcțiune a dispozitivelor de siguranță și protectie!
Siguranța electrică
Atentie - Pericol de electrocutare!
Pericol prin atingerea pieselor afl ate sub tensiune! Dacă este deteriorat sau tăiat cablul prelungitor, atunci acesta se întrerupe imediat de la rețea!
■ Tensiunea electrică de rețea a locuinței trebuie să corespundă datelor privind tensiunea de rețea din Datele Tehnice, nu se folosește altă tensiune de alimentare
■ Se folosesc numai cabluri de alimentare concepute pentru utilizarea în aer liber - sectiunea minimă 1,5 mm²
■ Este interzisă utilizarea cablurilor prelungitoare deteriorate sau fărâmicioase
■ Controlați starea cablului prelungitor înaintea fiecărei puneri în funcțiune
■ Pentru cablul prelungitor se foloseşte întotdeauna distanțierul de protectie la întindere
Cablul se ține la distanță de zona de tăiere și se înlătură în permanență din fața aparatului
■ Este interzisă trecerea cu mașina de tuns gazonul peste cablul prelungitor
■ Aparatul se protejează de umezeală
Indicații privind siguranța la utilizare
PRECAUTIE!
Atenție - Pericol de vătămare!
Pornirea involuntară poate avea drept consecință vătămări grave. Pentru a preîntâmpina rănirea, întotdeauna scoateți mașina din priză după ce opriți alimentarea electrică!
Nu operați maçina de tuns gazonul cu lamele blocate. Acest lucru poate determina arderea motorului.
După contactul cu corpuri străine depistați deteriorările survenite la mașina de tuns gazonul. În cazul deteriorărilor cu consecințe grave contactați un punct de service HiKOKI.
■ Mergeti, nu alegați niciodată.
■ Mențineți-vă întotdeauna echilibrul pe teren înclinat sau când iarba este umedă.
■ Ștecărul se decuplează întotdeauna de la rețea și se așteaptă oprirea aparatului:
după apariția defectiunilor sau a vibrațiilor neobișnuite ale aparatului
înaintea înlăturării blocajelor
înaintea înlăturării astupărilor
după contactul cu corpuri străine
■ Acordati atenție sporită la întoarcerea mașinii de tuns gazonul sau la tragerea către sine a acesteia
■ Opriți motorul dacă este necesar pentru a traversa o altă zonă decât zona care urmează a fi cosită.
Copiii și persoanele care nu cunosc aceste instrucțiuni de utilizare nu trebuie să utilizeze dispozitivul
■ Respectați dispozițiile locale privind vârsta minimă admisă a operatorului.
Nu folositi aparatul sub influența alcoolului, drogurilor sau medicamentelor.
Înaintea utilizării, verificați maçina de tuns și înlocuiți componentele deteriorate
Inainte de utilizare verificați vizual intotdeauna dacă, cuțitele, ș uruburile cuțitelor cat și blocul de cuțite nu sunt uzate sau deteriorate.
Înaintea tunderii gazonului îndepărtați toate corpurile străine de pe acesta.
■ Purtați îmbrăcăminte de lucru adecvată:
Pantaloni lungi
Încălțăminte fixă și antiderapantă
În timpul lucrului aveți grijă să aveți stabilitate.
■ Nu permiteți accesul altor persoane în zona periculoasă.
■ Tineți corpul, hainele și prelungitoarele la distanță de părțile tăioase.
Lucrați numai în condiții de lumină naturală suficientă sau iluminare artificială. Evitați să tundeți iarba pe vreme rea
■ La tăiere împingeți dispozitivul înainte și niciodată înapoi
■ Nu apropiati maçina de tuns gazonul de corp
Nu tundeți peste obstacole (de exemplu crengi, rădăcini de copaci).
Înainte de a scoate resturile de material tăiat, asigurați-vă că motorul s-a oprit.
■ Nu ridicati sau nu deplasați dispozitivul având motorul pornit
■ Nu lăsați nesupravegheat dispozitivul pregătit de funcționare
■ Modificările neautorizate pot periclita operarea în condiții de siguranță a produsului dumneavoastră și pot duce la creșterea zgomotului și a vibrațiilor.
■ Inspectați regulat cablurile de alimentare. Nu conectați cabluri deteriorate la sursa de alimentare și nu atingeți un cablu deteriorat înainte ca acesta să fie deconectat de la rețea. Un cablu deteriorat poate duce la contact cu componentele afl ate sub tensiune. Atenție la pericolul de șoc electric.
■ Dacă mașina începe să vibreze anormal, scoateți-o din priză.
■ Nu atingeți niciodată ștecărul cu mâinile umede.
MONTAJUL
Efectuați montajul în conformitate cu instrucțiunile de montaj anexate.
ATENTIE!
Aparatul poate fi folosit doar după montajul complet.
UTILIZAREA
Reglarea înălțimii de tăiere (1)
ATENTIE!
Atenție - Pericol de vătămare!
Reglați înălțimea de tăiere numai cu motorul oprit și cuțitul în stare de repaus!
- Apăsați în lateral și mențineți apăsată pârghia de deblocare (1).
Pentru înălțimi mai reduce ale gazonului împingeți pârghia în direcția roții frontale. Treapta min. 1: 2,8 cm
Pentru înălțimi mai mari ale gazonului împingeți pârghia în direcția roții posterioare. Treapta max. 6: 6,8 cm
- Eliberați pârghia și împingeți ușor înainte sau înapoi până când se fixează în treapta dorită.
Reglarea ghidonului (2)
- Mențineți apăsate butoanele de pe ghidon (2a).
- Reglați înălțimea dorită (2b)
- Eliberați butoanele și fixați ghidonul.
Afi şajul nivelului de umplere (3)
La tăiere afișajul nivelului de umplere este împins în sus de curentul de aer (3a). Când coșul pentru iarbă este plin, afișajul nivelului de umplere este vizibil la coș (3b). Coșul pentru iarbă trebuie golit.
Ataşarea coşului pentru iarbă (4)
ATENTIE!
Atenție - Pericol de vătămare!
Atașați sau detașați coșul pentru iarbă numai cu motorul pornit și cuțitul în stare de repaus.
- Ridicați clapeta (4a) și fixați coșul pentru iarbă în suporti. (4b)
Golirea coşului pentru iarbă (4)
- Ridicati clapeta. (4a)
- Detaşati coşul pentru iarbă și scoateți-l trăgând spre spate.
- Goliți coșul pentru iarbă.
- Ridicați clapeta și fixați la loc coșul pentru iarbă în suporț. (4b)
Realizarea conexiunii la rețea
-
Cuplați conectorul cablului de extensie care conduce electricitatea la combinația comutator/conector (8).
-
Se asigură cablul de conectare a aparatului cu distanțier de protecție la întindere (9).
Bucla cablului de rețea trebuie să fie numai atât de lungă, încât distanțierul de protecție la întindere poate glisa de pe o parte pe cealaltă.
Golirea coşului pentru iarbă (10)
Porniți mașina de tuns gazonul numai pe sol neted, nu în iarbă înaltă. Solul trebuie curățat de obiecte și corpuri străine, cum ar fi pietrele. Pentru a porni mașina de tuns gazonul nu o ridicati sau nu o aplecați.
- Mențineți apăsat butonul de pornire al comutatorului (10a).
- Trageți și tineți ferm colierul de siguranță de la ghidon (10b).
- Eliberați butonul de pornire.
Oprirea motorului
- Eliberați colierul de siguranță.
- Aşteptați oprirea cuțitului.
Acoperire cu strat vegetal de protectie cu echipare aferentă (numai ML40SR)
Pe durata acoperirii cu strat vegetal de protecție, materialul tocat nu este colectat, ci rămâne pe gazon. Stratul vegetal protejează solul împotriva uscării și îl hrănește cu substanțe nutritive.
Rezultatele cele mai bune se obțin prin tăierea regulată cu cca. 2 cm. Numai iarba fragedă cu frunză moale se usucă rapid.
Înălțimea ierbii înaintea acoperirii cu strat vegetal de protecție: maxim 8 cm Înălțimea ierbii după acoperire cu strat vegetal de protecție: minim 4 cm
Viteza pasului se adaptează la operația de acoperire cu strat vegetal de protecție, nu se deplasează prea rapid.
Utilizarea pachetului de acoperire cu strat vegetal de protectie
Atenție - Pericol de rănire!
Pachetul de acoperire cu strat vegetal de protecție se atașează sau detașează numai cu motorul scos din funcțiune și cu cuțitul tăietor oprit!
- Scoateți colectorul de iarbă (4).
- Se ridică clapa de izbire și se introduce pachetul de acoperire cu strat vegetal de protectie în canalul de eliminare (5).
Pachetul de acoperire cu strat vegetal de protectie trebuie să se blocheze (6).
Dacă pachetul de acoperire cu strat vegetal de protecție nu se blochează, atunci este posibilă deteriorarea acestui pachet sau a cuțitului tăietor.
Îndepărtarea pachetului de acoperire cu strat vegetal de protecție
- Ridicati clapeta și eliberați blocarea pe trusa de acoperire cu strat protector (7a).
- Se scoate pachetul de acoperire cu strat vegetal de protectie (7b).
INDICATIE DE LUCRU
Respectați dispozițiile locale privind utilizarea mașinilor de tuns gazonul.
Nu permiteți accesul altor persoane în zona periculoasă.
■ Tundeți gazonul numai în condiții de vizibilitate corespunzătoare.
■ Deplasați dispozitivul în ritmul deplasării la pas.
■ Tundeți numai cu cuțitul ascuțit.
Nu tundeți peste obstacole (de exemplu crengi, rădăcini de copaci).
■ Pe teren înclinat, cosiți întotdeauna de-a curmezișul pantei. Nu cosiți în deal sau în vale sau pe pante unde înclinația depășește 20°.
■ Atenție sporită în pante la modificarea direcției de lucru
O durată optimă de funcționare se obține prin tunderea frecventă a gazonului și menținerea acestuia la o dimensiune redusă
Sfaturi pentru cosire
■ Mențineți o înălțime constantă de cosire de 3–5 cm; nu scurtați iarba la mai puțin decât jumătate din înălțimea sa inițială.
Nu suprasolicitați maçina de tuns gazon! Dacă turația motorului se reduce în mod evident când iarba este lungă, grea, măriți înălțimea de tăiere și tundeți de mai multe ori
■ Vântul și soarele pot usca gazonul după tăiere, din acest motiv tundeți gazonul dupăamiaza târziu
DEPOZITARE
În vederea economisirii spațiului la depozitare rabatați ghidonul superior
■ Depozitați dispozitivul în stare uscată și întrun loc inaccesibil copiilor și persoanelor neautorizate
■ Aparatul se depozitează întotdeauna cu stecărul de rețea scos
REPARATII
■ Lucrările de reparație trebuie realizate exclusiv de punctele de service HiKOKI sau de fi rmele specializate autorizate
■ Pentru evitarea dezechilibrelor, instrumentul de tăiere și şurubul de fixare se vor înlocui numai ca set
REVIZIE ŞI ÎNTRETINERE
ATENTIE!
Atenție - Pericol de vătămare!
Se scoate stecărul de rețea înaintea oricăror lucrări de întreținere și mentenanță!
În cadrul lucrărilor de întreținere și îngrijire la cuțit purtați întotdeauna încălțăminte de lucru!
Cuțitele neechilibrate provoacă vibrații puternice și deteriorează mașina de tuns.
ATENTIE!
Este posibil ca lama de cosire și arborele motorului să nu fie aliniate dacă oricare dintre acestea s-a deteriorat.
■ Verificați regulat coșul pentru iarbă în privința funcționării și uzurii
■ După cosire, curățați bine mașina cu o perie sau cu o cârpă. Murdăria care nu a fost îndepărtată de dedesubtul mașinii poate avea un efect dăunător asupra performanței acesteia.
Nu stropiți dispozitivul cu apă! Apa poate deteriora comutatorul, precum și motorul electric.
■ Verificați regulat cuțitul în privința deteriorărilor. Cuțitele tocite sau deteriorate se vor ascuți/înlocui numai la un punct de service HiKOKI sau la o firmă specializată autorizată. Cuțitele reascuțite trebuie echilibrate. Cuplul de strângere a şurubului cuțitului 15 Nm +5.
A se acorda mare atenție ca toate piulițele, bolțurile și șuruburile să fi e strânse bine și ca aparatul să se afl e într-o stare de funcționare sigură
După lucrările de întreținere asupra componentelor de izolație (de ex. înlocuirea cuțitului tăietor) este necesară realizarea unei verificări a izolației de protectie, conform directivei VDE 701.
A se lăsa motorul să se răcească înainte de a depozita aparatul în spații închise
■ Verificarea de câtre un specialist este necesară:
■ după trecerea peste un obstacol
- în cazul blocării motorului
în cazul curbării cuțitului
în cazul curbării arborelui motorului
ÎNLĂTURARE
Nu eliminați aparatele, bateriile sau acumulatorii vechi împreună cu deșeurile menajere!
Ambalajul, aparatul și accesoriiile sunt din material reciclabil și trebuie înlăturate în mod corespunzător.
ASISTENTĂ ÎN CAZUL DEFECTIUNILOR
Atentie - Pericol de accidentare!
Purtați încălțăminte de lucru la toate lucrările de întreținere și îngrijire!
Înaintea tuturor lucrărilor de întreținere și mentenanță se scoate ștecărul de rețea și se așteaptă oprirea cuțitului tăietor!
| Defecțiune lafunctionare | Cauza posibilă Solutie | |
| Motorul nu funcționează | Lipsă alimentare cu curent electric | Se verifică siguranța locuinței / cablul prelungitor. |
| Cablul aparatului este defect | Contactați centrul de service HiKOKI | |
| Cuțitul este blocat | Atenție! Nu efectuați lucrări de întreținere la cuțit fără mănuși! ■Remediați defecțiunea cuțitului ■Porniți mașina de tuns pe gazon scurt | |
| Puterea motorului se diminuează | Cuțitul este tocit | Solicitați ascuțirea cuțitului unui punct de service HiKOKI |
| Prea multă iarbă la evacuare | Îndepărtați iarba, curățați clapeta | |
| Motorul se oprește în timpul tăierii | Cuțitul este tocit | Solicitați ascuțirea cuțitului unui punct de service HiKOKI |
| Suprasolicitarea motorului | Opriți mașina de tuns iarba și reporniți-o pe teren drept sau pe iarbă mică | |
| Cutia pentru iarbă nu se umple sufi cient | Gazonul este umed Lăsați | gazonul să se usuce |
| Colectorul de iarbă este înfundat | Curățați grila cutiei pentru iarbă | |
| Prea multă iarbă în canalul de evacuare sau carcasă | Curățați canalul de evacuare / carcasa Corectați înălțimea de tăiere | |
| Lama de cosire este tocită | Solicitați ascuțirea cuțitului unui punct de service HiKOKI |
În cazul defectiunilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia dvs., contactați serviciul nostru de relații cu clientii.
GARANTIA
Eventualele defecte de material sau de fabricație ale dispozitivului vor fi remediate de firma noastră pe durata termenului legal de prescripție pentru pretențiile cauzate de deficiențe, la alegerea noastră, prin reparație sau înlocuire. Termenul de prescripție este definit de legislația țării în care a fost achiziționat dispozitivul.
Angajamentul nostru privind garanția este valabilnumai în cazul:
■ manipulării corecte a dispozitivului
■ respectării instrucțiunilor de utilizare
■ utilizării pieselor de schimb originale
Garantia este anulată în cazul:
■ tentativelor de reparare a dispozitivului
■ modificărilor tehnice aduse dispozitivului
■ maşina nu a fost utilizată în scopul propus (de pildă, folosită pentru aplicații comerciale sau comunale)
Nu se acordă garanție pentru:
■ deteriorări ale vopselei provocate de uzura normală
■ piese de uzură marcate în schema pieselor de schimb
■ motoare cu ardere – pentru acestea sunt valabile prevederile separate de garanție a producătorilor respectivi de motoare
Perioada de garanție începe din momentul achiziționării de către primul client. Determinantă este data înscrisă pe bonul de casă original. În caz de garanție adresați-vă distribuitorului dvs. sau altui serviciu autorizat de relații cu clienții, prezentând această declarație de garanție și bonul de casă. Prin prezentul angajament privind garanția, pretențiile cumpărătorului cauzate de deficiențe față de vânzător nu sunt afectate.
