| Produkttype | Elektrisk gressklipper med oppsamling |
| Merke | HiKOKI |
| Modell | ML34SR |
| Strømforsyning | Nettspenning 230 V, 50 Hz (skjøteledning minst 1,5 mm²) |
| Omtrentlig vekt | 17 kg |
| Klippebredde | 34 cm (estimert ut fra modellen) |
| Klippehøyde | 6 trinn fra 2,8 cm til 6,8 cm |
| Innstilling av klippehøyde | Sentral, spak på siden |
| Type oppsamlingsbeholder | Oppsamlingsbeholder med fyllingsnivåindikator |
| Mulching-funksjon | Nei (kun tilgjengelig på ML40SR) |
| Motor | Elektrisk, stopper ved slipp av håndtak |
| Styre | Sammenleggbart og justerbart i høyden |
| Sikkerhetsinnretninger | Sikkerhetshåndtak (motorstopp), deflektor, beskyttelse mot utkast |
| Tiltenkt bruk | Private plener, ikke til profesjonell eller felles bruk |
| Rengjøring og vedlikehold | Rengjør med børste eller klut, ikke sprut vann |
| Sliping av kniv | Hos en autorisert HiKOKI-service |
| Garanti | I henhold til lokal lovgivning, dekker material- og produksjonsfeil |
| Kundeservice | HiKOKI France, Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX |
Ofte stilte spørsmål - ML34SR HiKOKI
Brukerspørsmål om ML34SR HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din ML34SR - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ML34SR av merket HiKOKI.
BRUKSANVISNING ML34SR HiKOKI
no Oversettelse av original bruksanvisning 118
Vedligeholdelse og service 107
Bortskaff else 107
Hjælp ved fejl 108
Garanti....109
OM DENNE VEJLEDNING
Særlige anvisninger for bedre forståelse og håndtering.
PRODUKTBESKRIVELSE
Pas på - fare for kvæstelser!
Emballage, maskine og tilbehør er fremstillet af genanvendelige materialer og skal bortskaff es på behørig vis.
HJÆLP VED FEJL
Pas på - fare for kvæstelser!
Vedlikehold og pleie 123
Avhending....123
Hjelp ved feil 124
Garanti....125
OM DENNE HÅNDBOKEN
■ Les denne dokumentasjonen før du tar mekanismen i bruk. Dette er en forutsetning for å kunne arbeide sikkert, og for en feilfri håndtering.
■ Ta hensyn til sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på selve enheten.
Denne dokumentasjonen er en fast del av det beskrevne produktet, og skal overleveres kjøperen ved et eventuelt videresalg.
Symbolforklaring
OBS!
Følge nøye disse advarslene for å unngå personskader og/eller materielle skader.
All bruk ut over dette anses som ikke tiltenkt bruk.
■ Denne gressklipperen er ikke egnet for bruk på off entlige anlegg, i parker, idrettsanlegg, eller i jordeller skogbruk.
■ Eksisterende sikkerhetsinnretninger må ikke demonteres eller forbikobles, f. eks. ved å feste sikkerhetsbøylen på bøylen
■ Bruk ikke maskinen i regnvær og/eller på våt plen
■ Maskinen må ikke brukes i industriell sammenheng
Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon.
Sikkerhetsbøyle
Maskinen er utstyrt med en sikkerhetsbøyle. Denne løsnes ganske enkelt i faremomentet. Motor og skjærekniv stoppes.
Deksel
Dekslet beskytter mot at gjenstander fl yr ut.

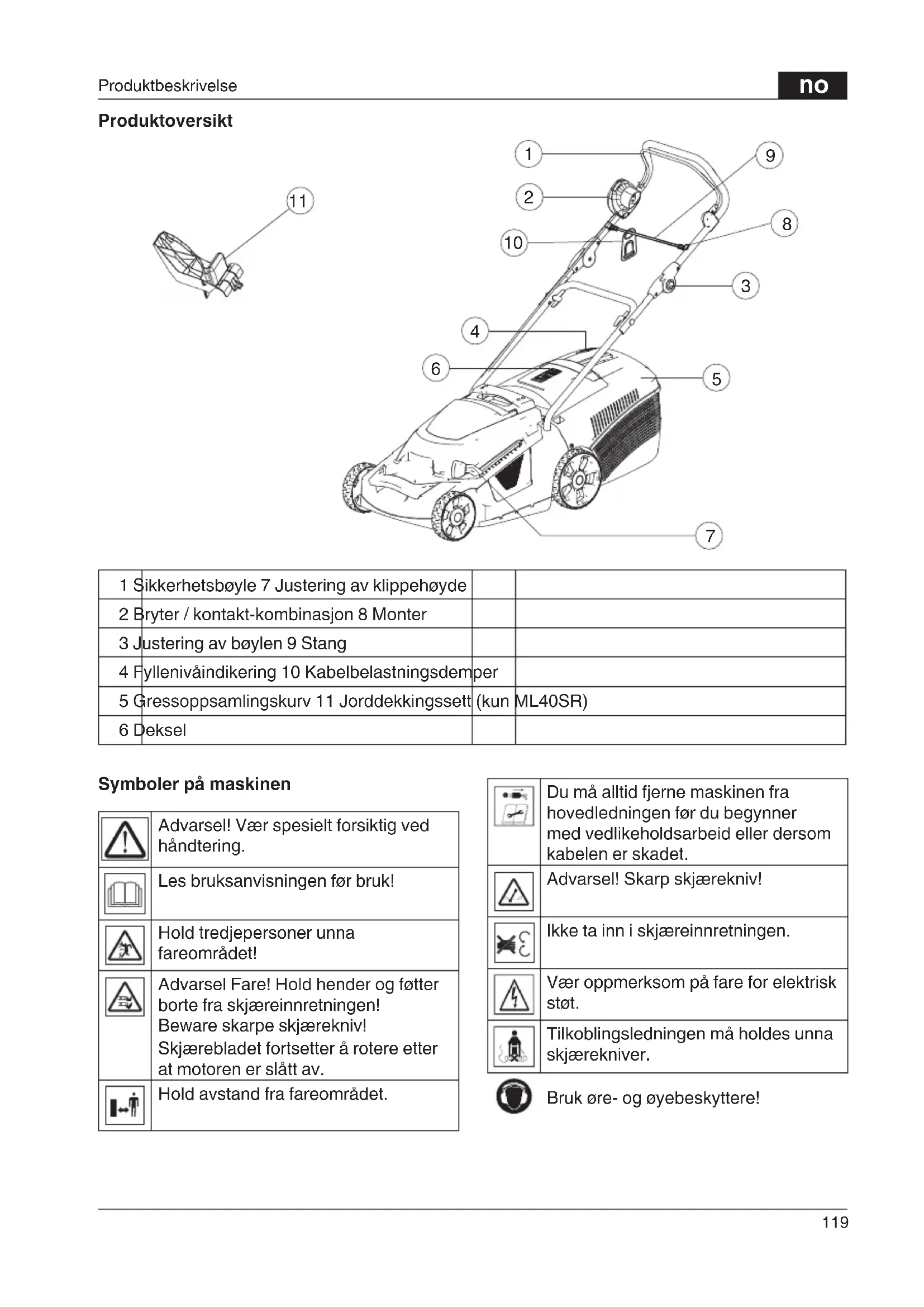

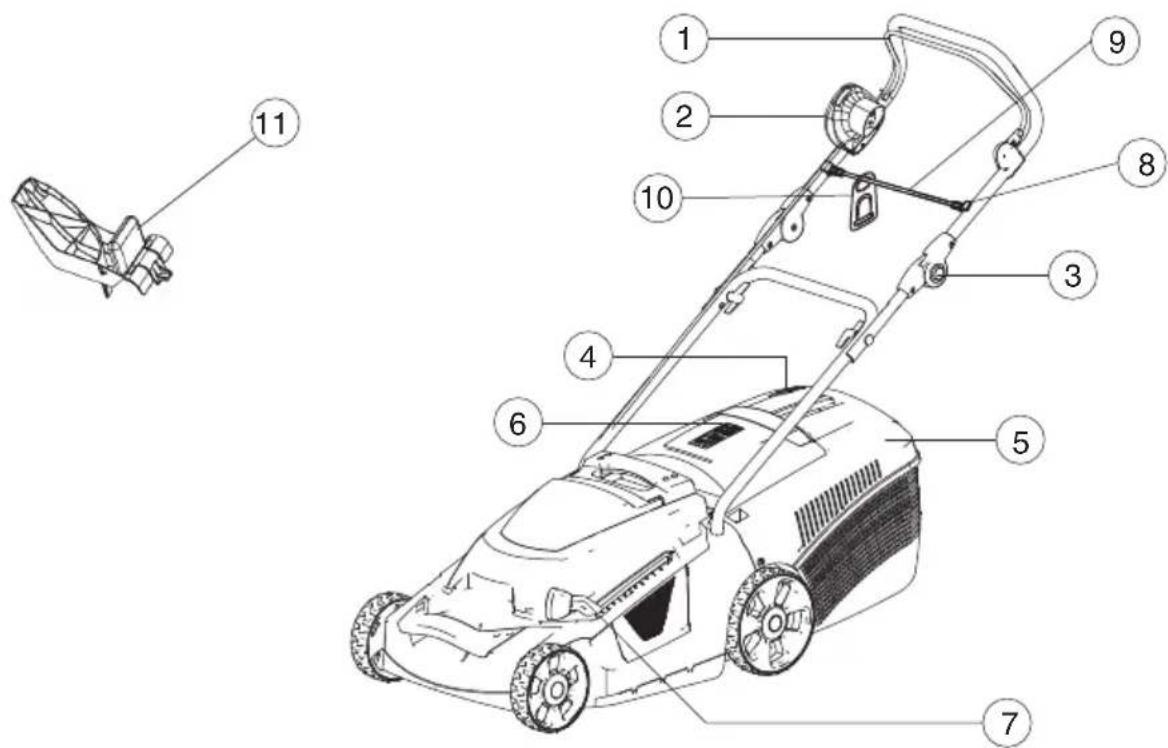

Produktoversikt
| 1 Sikkerhetsbøyle 7 Justering av klippehøyde | ||
| 2 Bryter / kontakt-kombinasjon 8 Monter | ||
| 3 Justering av bøylen 9 Stang | ||
| 4 Fyllenivåindikering 10 Kabelbelastningsdemper | ||
| 5 Gressoppsamlingskurv 11 Jorddekkingssett (kun ML40SR) | ||
| 6 Deksel | ||
Symboler på maskinen
Advarsel! Vær spesielt forsiktig ved håndtering.
Les bruksanvisningen før bruk!
Advarsel Fare! Hold hender og føtter borte fra skjæreinnretningen!
Beware skarpe skjærekniv! Skjærebladet fortsetter å rotere etter at motoren er slått av.
Advarsel! Skarp skjærekniv!
Ikke ta inn i skjæreinnretningen.
Vær oppmerksom på fare for elektrisk støt.
Tilkoblingsledningen må holdes unna skjærekniver.
Bruk øre- og øyebeskyttere!
SIKKERHETSANVISNINGER
Maskinføreren eller brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.
OBS!
Fare for personskader!
Sikkerhets- og beskyttelsesinnretninger må ikke settes ut av drift!
El-sikkerhet
Obs! - Fare pga. elektrisk strøm!
Fare ved berøring av spenningsførende komponenter! Hvis forlengelseskabelen kommer til skade eller kuttes over må stikkontakten umiddelbart skilles fra strømnettet!
- Nettspenningen i huset må stemme overens medden nettspenningen som er angitt i tekniske data – bruk aldri andre forsyningsspenninger
■ Bruk bare forlengelseskabler som er ment for utendørs bruk og med et tverrsnitt på minst 1,5 mm²
■ Skadde eller utslitte forlengelseskabler må ikke brukes
■ Kontroller tilstanden til forlengelseskabelen før hver gangs bruk
■ Bruk alltid den spesielle kabelstrekkavlastningen forlengelseskabelen
■ Hold kabelen borte fra kutteområdet og før den alltid bort fra maskinen
■ Kjør aldri gressklipperen over forlengelseskabelen
■ Beskytt enheten mot fuktighet
Utilsiktet innkobling kan føre til alvorlige personskader. Etter at du har slått av klipperen, må du alltid la den være ute av støpslet for å unngå personskader!
■ Ikke betjen gressklipperen med bladene låst. Dette kan brenne ut motoren.
Etter at du har vært i kontakt med fremmedlegemer, må du lete etter skader på gressklipperen. Ved alvorlige skader må du oppsøke et HiKOKI serviceverksted.
Gå, løp aldri.
■ Vær alltid oppmerksom på fotfestet ditt i en skråning eller på en våt plen.
■ Trekk alltid ut kontakten fra strømnettet og vent til enheten står stille:
når det oppstår feil eller uvant vibrering i enheten
■ før blokkeringer løses
■ før tilstopping fjernes
■ etter kontakt med fremmedelementer
■ Vær spesielt oppmerksom når du vender eller trekker til deg gressklipperen
■ Slå av motoren hvis det er nødvendig for å krysse et område utenfor området som skal klippes.
■ Barn og andre som ikke er kjent med denne bruksanvisningen, må ikke bruke maskinen
Når det gjelder laveste aldersgrense for brukeren, skal lokale bestemmelser følges.
- Ikke bruk apparatet hvis du er under påvirkning av alkohol, narkotika eller medisiner.
■ Kontroller gressklipperen og bytt skadede deler før bruk
■ For bruk ma du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt eller skadet.
■ Fjern alle fremmedlegemer fra plenen før du begynner å slå
■ Bruk hensiktsmessige arbeidsklær:
■ Hold god avstand under arbeid.
■ Hold tredjepersoner unna fareområdet.
■ Hold kroppen, klær og skjøteledninger unna skjæredeler.
Arbeid kun när det er tilstrekkelig dagslys eller kunstig belysning. Unngå å klippe gresset i dårlig vær
■ Når du slår skyver du maskinen framover, gå aldri bakover
■ Trekk aldri gressklipperen mot kroppen
■ Ikke slå over hindringer (f.eks. greiner, trerøtter).
■ Fjern rester kun när motoren står.
■ Løft eller bær aldri maskinen mens motoren går
■ Ikke la maskinen som er klart til bruk stå uten tilsyn
■ Uautoriserte endringer kan svekke sikkerheten for produktet ditt og kan føre til økt støy og vibrasjon.
■ Inspiser forsyningskablene regelmessig. Du må ikke koble skadede kabler til forsyningen eller ta på en skadet kabel før den er koblet fra forsyningen. En skadet kabel kan føre til kontakt med elektriske deler. Vær oppmerksom på fare for elektrisk støt.
■ Hvis maskinen begynner å vibrere unormalt, tar du ut støpslet.
■ Du må aldri ta på støpslet med våte hender.
MONTERING
Monter sammen iht. den vedlagte montasjeveiledningen.
OBS!
Justere klippehøyden (1)
OBS!
Advarsel - Fare for personskader!
Juster klippehøyden kun når motoren er avslått og skjærekniven står stille!
- Trykk hendelen til side og hold (1).
For lavere gress skyver du hendelen i retning forhjulet. min. trinn 1: 2,8 cm
For høyere gress skyver du hendelen i retning bakhjulet. maks. trinn 6: 6,8 cm
- Slipp hendelen og skyv den framover eller bakover til den går i lås på ønsket trinn.
Justering av bøylen (2)
- Hold knappene på håndtakstengene trykket ned (2a).
- Stille inn ønsket høyde (2b)
- Slipp trykknappene og la bøylen gå i lås.
Fyllenivåindikering (3)
Fyllenivåindikeringen trykkes oppover av luftstrømmen som oppstår när du slår gresset (3a). Hvis gressoppsamlingskurven er full, ligger fyllenivåindikeringen mot på kurven (3b). Gressoppsamlingskurven må tømmes
Plassere gressoppsamlingskurven (4)
OBS!
Advarsel - Fare for personskader!
Ta av eller sett på gressoppsamlingskurven kun när motoren er avslått og skjærekniven står stille.
- Løft dekslet (4a) og heng gressoppsamlingskurven inn i holderne. (4b)
Tømme gressoppsamlingskurven (4)
- Løft dekslet. (4a)
- Heng ut gressoppsamlingskurven og ta den av bakover.
- Tøm gressoppsamlingskurven.
- Løft dekslet og heng gressoppsamlingskurven inn i holderne igjen. (4b)
Opprette strømtilkobling
- Koble kontakten på den strømførende skjøteledningen til bryter/kontakt-kombinasjonen (8).
- Sikre tilkoblingsledningen på enheten med kabelstrekkavlastningen (9).
Sløyfen på nettkabelen må være så lang at kabelstrekkavlastningen kan gli fra den ene til den andre siden
Slå på motoren (10)
- Slipp sikkerhetsbøylen.
- Vent til skjærekniven står stille.
Jorddekking med jorddekkingssett (kun ML40SR)
Ved jorddekking blir ikke det avklippede materiale samlet opp, men det forblir på plenen. Dette dekket beskytter jorden mot uttørring og forsyner den med næringsstoff er.
Best resultat oppnås ved regelmessig etterklipping på ca. 2 cm. Kun ungt gress med mykt bladvev råtner raskt.
Gresshøyde før jorddekking:
Maksimalt 8 cm
Gresshøyde etter jorddekking: Minst 4 cm
Bruk av jorddekkingssett
Obs – fare for personskader!
Sett på eller ta av jorddekkingssettet kun när motoren er slått av og skjærekniven står stille!
- Fjern gressoppsamleren (4).
- Løft skjermklaffen og sett jorddekkingssettet i utløpskanalen (5).
Jorddekkingssettet skal smekke på plass (6).
Hvis jorddekkingssettet ikke smekker på plass, kan jorddekkingssettet og skjærekniven komme til skade.
Fjerne jorddekkingssett
- Løft dekslet og frigjør låsen på tildekkingsutstyret (7a).
- Trekk ut jorddekkingssettet (7b).
ARBEIDSMÅTE
Følg lokale forskrifter for bruk av gressklippere.
■ Hold tredjepersoner unna fareområdet.
■ Klipp gress kun när det er gode siktforhold
■ Før gressklipperen i skrittempo.
■ Skjærekniven skal alltid være skarp når du slår gress
■ Ikke slå over hindringer (f.eks. greiner, trerøtter).
På skrått terreng må du alltid klippe på tvers av skråningen. Ikke klipp i oppoverbakke eller nedoverbakke eller i hellinger der seteryggens helling overstiger 20°.
■ Utvis større forsiktighet i skråninger när du endrer arbeidsretningen
■ Man oppnår optimal driftstid ved å slå plenen ofte og dermed holde gresset kort
Tips for å klippe
■ Oppretthold en konstant klippehøyde på 3 - 5 cm; ikke klipp gresset kortere halvparten av dens opprinnelige høyde.
■ Ikke overbelast gressklipperen! Hvis motorturtallet reduseres betydelig när gresset er langt og tungt, øker du klippehøyden og klipper fl ere ganger
■ Vind og sol kan tørke ut plenen etter at den er klipt, klipp den derfor sent på ettermiddagen
LAGRING
Slå sammen overbøylen slik at den tar mindre plass under oppbevaring
■ Tørk klipperen og oppbevar den utilgjengelig for barn og andre uvedkommende
■ Enheten må alltid oppbevares med strømkabelen trukket ut
REPARASJON
■ Reparasjonsarbeid må kun utføres av HiKOKI serviceverksteder eller autoriserte fagbedrifter
■ For å unngå ubalanse, må skjæreverktøy og festeskrue skiftes ut settvis
Trekk ut strømkontakten før vedlikehold og pleie!
Bruk alltid arbeidshansker ved vedlikeholdsarbeid og stell av skjærekniven!
Skjærekniver som ikke er balansert fører til kraftige vibrasjoner og skader gressklipperen.
OBS!
Det kan hende at skjærerbladet og motorakslingen ikke stilles inn hvis de blir skadet.
■ Kontroller regelmessig om gressoppsamlingsinnretningen fungerer eller er slitt
- Etter klipping må du rengjøre maskinen grundig med en børste eller klut. Skitt som ikke er fjernet fra undersiden av maskinen, kan ha en skadelig eff ekt på maskinens ytelse.
- Ikke spyl av gressklipperen med vann! Vann kan skade bryteren og den elektriske motoren.
■ Kontroller regelmessig om skjærekniven er skadet. Sløve eller skadde skjærekniver må kvesses / skiftes kun på et HiKOKI serviceverksted eller hos en autorisert fagbedrift. Etterslipte skjærekniver må være balansert. Tiltrekkingsmoment til knivskruen 15 Nm +5.
- Påse at alle mutre, bolter og skruer er trukket godt til, og at maskinen befi nner seg i en sikker driftstilstand.
Etter vedlikehold av isolasjonselementer (f. eks. ved utskifting av skjærekniv) må det iht. direktiv VDE 701 utføres en isolasjonskontroll.
- Etter at man har kjørt på en hindring
Når motoren er blokkert
Når skjærekniven er bøyd
Når motorakslingen er bøyd
AVHENDING
Emballasje, utstyr og tilbehør er laget av resirkulerbare materialer og skal avhendes deretter.
HJELP VED FEIL
Obs – fare for personskader!
Bruk arbeidshansker ved alt vedlikeholdsarbeid og stell!
Trekk alltid ut strømkontakten før vedlikehold og pleie og vent til skjærekniven står stille!
| Feil ved bruk Mulig årsak Løsning | ||
| Motoren går ikke Ingen strømforsyning Kontroller husssikring / forlengelseskabel. | ||
| Skjærekniven er blokkert Forsiktig! Ikke utfør vedlikeholdsarbeid på kniven uten hansker!■ Utbedre feil på kniven■ Start gressklipperen på lavt gress | ||
| Motoreff ekten reduseres | Sløv kniv Sørg for å få kvesset kniven ved et HiKOKI serviceverksted | |
| For mye gress i utkastet Fjern gresset, rengjør dekslet | ||
| Motoren blir stående mens du holder på å klippe | Sløv kniv Sørg for å få kvesset kniven ved et HiKOKI serviceverksted | |
| Overbelastning av motoren | Slå av gressklipperen og start på jevnt underlag eller kort gress | |
| Gressoppsamlingskurven fylles ikke helt | Fuktig gress La gresset tørke | |
| Oppsamleren er tilstoppet | Rengjør gitteret til gressoppsamlingskurven | |
| For mye gress i utkastkanalen eller huset | Rengjør utkastkanal / huset Korriger klippehøyden | |
| Skjærerbladet er sløvt Sørg for å få kvesset kniven ved et HiKOKI serviceverksted | ||
Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår ansvarlige kundeservice.
GARANTI
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for melding av mangler eller feil, etter vårt valg ved å reparere eller levere reservedeler. Foreldelsesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved: Garantien gjelder ikke ved:
■ Korrekt behandling av maskinen
■ Overholdelse av bruksanvisningen
■ Bruk av originale reservedeler
■ Forsøk på å reparere maskinen
■ Tekniske endringer på maskinen
■ Maskinen har ikke blitt brukt til sitt tiltenkte formål (for eksempel brukt til kommersielle eller off entlige applikasjoner)
■ Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket
■ Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten
Garantitiden begynner når første sluttbruker kjøper maskinen. Datoen på den originale kjøpskvitteringen er retningsgivende. Ved et garantikrav må du henvende deg med denne garantierklæringen og kjøpskvitteringen til din forhandler eller til nærmeste autoriserte kundeservice. Denne garantien endrer ikke de lovmessige kravene om mangel man kan fremsette overfor selgeren.
