Márka	HiKOKI
Modell	CG25EUAP
Terméktípus	Fűkasza (többfunkciós bozótvágó)
Motortípus	4-ütemű, egyhengeres
Lökettérfogat	25 cm³
Üzemanyag	ólommentes benzin, 89-es oktánszám
Üzemanyagtartály kapacitása	kb. 0,5 L
Motorolaj	SAE 10W-30, űrtartalom 80 ml
Indítás	kézi indítókötelez
Vágórendszer	félautomata fej (nylonzsinór Ø 2,4 mm) vagy fémpenge 3 vagy 4 fog
Vágási átmérő (zsinór)	max. 14 cm (állítható 11-14 cm)
Max. fordulatszám	6000 min⁻¹ (zsinórfej)
Hangnyomásszint (LpA)	lásd a használati utasítást (nem szerepel a kivonatban)
Garantált hangteljesítményszint (LwA)	lásd a használati utasítást
Súly (szárazon)	kb. 5,5 kg
Biztonság	hám, védőburkolat, vészleállító, vonalkorlátozó
Rendszeres karbantartás	légszűrő tisztítása, olajcsere (50 óránként), gyertya csere, fogaskerék-ház zsírozása
Pótalkatrészek	légszűrő, gyertya, vágófej, pengék, nylonzsinór, zsír
Tartozékok	hám, védőburkolat, kombinált kulcs, imbuszkulcs, olajmérő pohár, védőszemüveg (modelltől függően)
Javíthatóság	Forduljon egy HiKOKI hivatalos szervizhez

Gyakran ismételt kérdések - CG25EUAP HiKOKI

Milyen üzemanyagot használjak a HiKOKI CG25EUAP fűkaszán?

Használjon ólmozatlan 89-es oktánszámú benzint. Ne keverjen olajat az üzemanyagba, mert a motor 4-ütemű. Mindig a szabadban tankoljon, távol minden lángtól vagy szikrától.

Hogyan indítsam be a hideg motort?

1. Kapcsolja az ON állásba a kapcsolót. 2. Nyomja meg az üzemanyagszivattyút többször, amíg az üzemanyag áramlik. 3. Állítsa a szivatószelepet zárt (start) állásba. 4. Húzza meg élesen az indítókötelet. 5. Az első rángások után nyissa ki a szivatót. 6. Húzza újra az indításhoz. Hagyja melegedni 2-3 percig.

Hogyan állítsam be a nylonzsinór hosszát a félautomata fejben?

Alacsony motorfordulatszámon ütögesse a vágófejet a talajhoz: a zsinór kb. 3 cm-t előrelép ütésenként. Az ideális hossz 11-14 cm mindkét oldalon. A zsinórt kézzel is meghosszabbíthatja a motor leállítása után.

Milyen motorolajat használjak és hogyan cseréljem le?

Használjon SAE 10W-30 olajat. A kapacitás 80 ml. A leeresztéshez hagyja lehűlni a motort, vegye ki az olajbetöltő dugót, döntse meg a gépet, hogy a használt olaj kifolyjon egy edénybe, majd töltse fel a nyílás széléig. Az első olajcsere 10 óra után, majd minden 50 órában.

Hogyan szereljem fel a fém pengét?

Rögzítse a tengelyt az imbuszkulccsal. Szerelje sorrendben: A vágóalátét, penge, B vágóalátét, rögzítő anya (balmenetes, az óramutató járásával ellentétes irányba húzza meg). Húzza meg 14 ± 2 Nm-re. Ellenőrizze, hogy a penge nem billeg, és az élezés iránya helyes.

Mit tegyek, ha a vágófej alapjáraton forog?

Ez veszélyes. Lassan forgassa az alapjárati beállító csavart (T) az óramutató járásával ellentétes irányba, amíg a vágófej meg nem áll. Ha a probléma továbbra is fennáll, azonnal állítsa le a motort és forduljon egy HiKOKI hivatalos szervizhez.

Hogyan tisztítsam a légszűrőt?

Vegye le a légszűrő fedelét és vegye ki a szűrőt. Mossa ki benzinnel, hagyja teljesen megszáradni, mielőtt visszahelyezi. Cserélje ki, ha sérült vagy nagyon piszkos. Naponta tisztítsa, poros környezetben gyakrabban.

Mik a legfontosabb biztonsági előírások?

Mindig viseljen védőszemüveget, sisakot és hallásvédőt. Tartsa a 15 méteres biztonsági távolságot. Használja a hámot. Ne érintse meg a vágófejet működés közben. Soha ne tankoljon járó motor mellett. Várja meg a teljes leállást, mielőtt letenné a gépet.

Hogyan cseréljem ki a nylonzsinórt a vágófejben?

Nyomja be a rögzítőfüleket a ház eltávolításához. Vegye ki az orsót és dobja ki a régi zsinórt. Hajtson félbe egy 5 m-es új zsinórt, akassza a hurkot a központi horonyba, tekerje a két szálat azonos irányba, elválasztva őket a elválasztóval. Hagyjon 10 cm-t szabadon, vezesse át a megállító lyukakon, majd helyezze vissza az orsót a házba, igazítva a lyukakat a zsinórvezetőhöz. Pattintsa be a fedelet.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az üzemanyagot (régi?), a gyertyát (tisztított vagy cserélt, hézag 0,6 mm), a légszűrőt (tiszta), és hogy a szivató megfelelően van-e állítva. Ha a gyertya elárasztott, vegye ki, húzza meg többször az indítókötelet a felesleges üzemanyag eltávolításához, majd próbálja újra. Ha semmi sem működik, forduljon egy hivatalos szervizhez.

HASZNÁLATI ÚTMUTATÓ CG25EUAP HiKOKI

MEGJEGYZÉS: Egyes egységeken nincsenek feltüntetve.

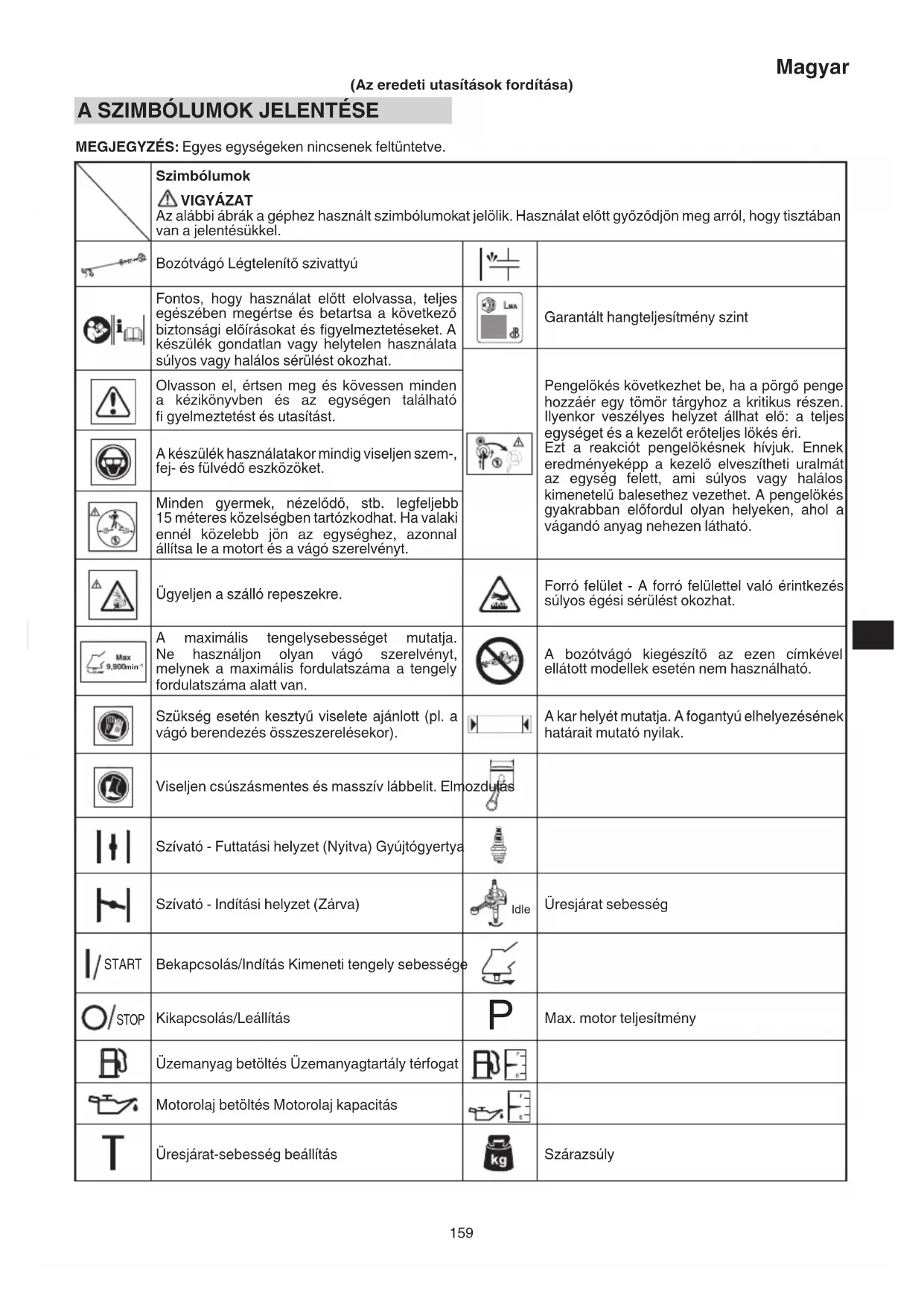

	Szimbólumok⚠ VIGYÁZATAz alábbi ábrák a géphez használt szimbólumokat jelölik. Használat előtt győződjön meg arról, hogy tisztában van a jelentésükkel.
	Bozótvágó Légtelenítő szivattyú
	Fontos, hogy használat előtt elolvassa, teljes egészében megértse és betartsa a következő biztonsági előírásokat és figyelmeztetéseket. A készülék gondatlan vagy helytelen használata súlyos vagy halálos sérülést okozhat.		Garantált hangteljesítmény szint
			Pengelökés következhet be, ha a pörgő penge hozzáér egy tömör tárgyhoz a kritikus részen. Ilyenkor veszélyes helyzet állhat elő: a teljes egységet és a kezelőt erőteljes lökés éri.Ezt a reakciót pengelökésnek hívjuk. Ennek eredményeképp a kezelő elveszítheti uralmát az egység felett, ami súlyos vagy halálos kimenetelű balesethez vezethet. A pengelökés gyakrabban előfordul olyan helyeken, ahol a vágandó anyag nehezen látható.
	Olvasson el, értsen meg és kövessen minden a kézikönyvben és az egységen található fi gyelmeztetést és utasítást.
	A készülék használatakor mindig viseljen szem-, fej- és fülvédő eszközöket.
	Minden gyermek, nézelődő, stb. legfeljebb 15 méteres közelségben tartózkodhat. Ha valaki ennél közelebb jön az egységhez, azonnal állítsa le a motort és a vágó szerelvényt.
	Ügyeljen a szálló repeszekre.		Forró felület - A forró felülettel való érintkezés súlyos égési sérülést okozhat.
	A maximális tengelysebességet mutatja. Ne használjon olyan vágó szerelvényt, melynek a maximális fordulatszáma a tengely fordulatszáma alatt van.		A bozótvágó kiegészítő az ezen címkével ellátott modellek esetén nem használható.
	Szükség esetén kesztyű viselete ajánlott (pl. a vágó berendezés összeszerelésekor).		A kar helyét mutatja. A fogantyú elhelyezésének határait mutató nyilak.
	Viseljen csúszásmentes és masszív lábbelit. Elmo
	Szívató - Futtatási helyzet (Nyitva) Gyújtógyertya
	Szívató - Indítási helyzet (Zárva)		Üresjárat sebesség
	Bekapcsolás/Indítás Kimeneti tengely sebessége
[/ STOP]	Kikapcsolás/Leállítás		Max. motor teljesítmény
	Üzemanyag betöltés Üzemanyagtartály térfogat
	Motorolaj betöltés Motorolaj kapacitás
	Üresjárat-sebesség beállítás		Szárazsúly

	Vágó tartozék	a_hv , eq(F)	ISO 22867 szerinti rezgés szint Első vagy bal oldali kar / Egyenérték*
L_pA, eq ISO22868	Hangnyomás szint LpA *ISO 22868-al egyenértékű*	a_hv , eq(R)	ISO 22867 szerinti rezgés szint Hátsó vagy jobb oldali kar / Egyenérték*
L_WA, Ra(M) 2000/14/EC	Mért hangteljesítményszint LwA 2000/14/EC irányelv szerintPörgetés	K	Bizonytalanság
L_WA, Ra(G) 2000/14/EC	Garantált hangteljesítményszint LwA 2000/14/EC irányelv szerintPörgetés
A gép használata előtt• Olvassa el alaposan a kézikönyvet.• Ellenőrizze, hogy a vágó berendezés rendesen össze van-e rakva és be van-e állítva.• Indítsa be az egységet és ellenőrizze a karburátor beállítását. Lásd a „KARBANTARTÁS“ c. részt.

MEGJEGYZÉS: A zaj / rezgés szint idősúlyozott energia összegével egyenértékű zaj / rezgés szintekkel lettek kiszámítva, különböző munkafeltételek mellett a következő időelosztásban:

* 1/2 alapjárat, 1/2 pörgetve.

MI MICSODA? (1. ábra)

Mivel a jelen kézikönyv számos modell leírását tartalmazza, ezért a kézikönyvben ábrázolt képek eltérhetnek az Ön egységétől. Csak az Ön egységére vonatkozó utasításokat vegye fi gyelembe!

A: Üzemanyagtartály sapkája

B: Gázadagoló kar indító

C: Indítókar

D: Vágási toldalék védőelem

E: Bővítőelem

F: Vágó tartozék

G: Kardántengely cső

H: Markolat

I: Akasztó

J: Gyújtáskapcsoló

K: Gyújtógyertya

L: Tápszivattyú

M: Hám

N: Gázadagoló kar zárja

O: Szívatókar

P: Motor

Q: Fogaskerékház

R: Olajbetöltő sapka

S: Kombinált csökulcs

T: Kezelési útmutató

U: Védőszemüveg

V: Csavarkulcs hatlapfejü csavarokhoz

W: Penge tok (ha fel van szerelve ilyennel)

X: Motor fedél

Y: Vezeték kampó (ha fel van szerelve ilyennel)

Z: Motorolaj mérőpohár

FIGYELMEZTETÉSEK ÉS BIZTONSÁGI ÓVINTÉZKEDÉSEK

Fordítson különös fi gyelmet azon állításokra, melyeket a következő szavak előznek meg:

VIGYÁZAT

Súlyos személyi sérülést vagy halált okozó tényezők lehetőségét jelzi, amennyiben az útmutatást nem követik.

FIGYELEM

Személyi sérülést vagy a berendezés károsodását okozó tényezők lehetőségét jelzi, amennyiben az útmutatást nem követik.

MEGJEGYZÉS

Hasznos információk a helyes működést és használatot illetően.

Gépkezelő biztonsága

○ Viseljen fejvédő felszerelést (1). (2. ábra)
O Mindig viseljen munkavédelmi maszkot vagy szemüveget (2). (2. ábra)
○ Viseljen minősített hallásvédő eszközt (3). (2. ábra)

A zajnak való hosszú távú kitettség maradandó halláskárosodást okozhat.

Legyen fi gyelemmel a környezetére. Figyelje, hogy a közelében tartózkodók jeleznek-e valamilyen problémát.

A motor leállítása után azonnal távolítsa el a biztonsági felszereléseket.

○ Mindig viseljen vastag, hosszú ujjú inget (4) és hosszú szárú nadrágot (5), csúszásmentes talppal ellátott bakancsot (6) és kesztyűt (7). (2. ábra)

Ne viseljen bö öltözéket, ékszert, rövidnadrágot, szandált, és ne legyen mezítláb.

Haját fogja össze és biztosítsa, hogy hajhosszúsága nem haladja meg a vállig érőt.

○ Ne működtesse az eszközt akkor, amikor fáradt, beteg vagy alkohol, kábítószer vagy gyógyszer hatása alatt áll.
○ Ne működtesse az eszközt éjszaka, vagy rossz időjárási körülmények között, amikor a látási körülmények korlátozottak. Valamint ne működtesse az eszközt miközben esik, vagy közvetlenül eső után.

A csúszós talajon való munkavégzés balesethez vezethet, ha elveszíti az egyensúlyát.

○ Soha ne engedje, hogy gyermek vagy gyakorlatlan személy működtesse a gépet.
○ Ne indítsa be a motort ha bármilyen gyúlékony anyag, mint például száraz levelek, papírhulladék vagy üzemanyag található a közelben.
○ Soha ne indítsa be vagy működtesse a motort belső, zárt helyiségben vagy épületben. A kibocsátott füst belélegzése halált okozhat.
○ A markolatokat tartsa tisztán, olajtól és üzemanyagtól mentesen.
O Ne nyúljon a vágófelülethez.
○ Ne fogja meg vagy tartsa a szerkezetet a vágófelületnél.
○ Viseljen kesztyűt a vágó berendezés össze- vagy szétszerelésekor. Ennek be nem tartása sérüléshez vezethet.
Amikor az egységet kikapcsolja, győződjön meg arról, hogy a vágó szerelvény is leállt, mielőtt az egységet leteszi.

○ Hosszabb ideig tartó működtetés esetén rendszeresen tartson szünetet annak érdekében, hogy megelőzze a rezgés okozta lehetséges Kéz és Kar Vibrációs Szindrómát (HAVS).

VIGYÁZAT

○ A szerszámot mindig megfelelő védőfelszerelésben és védőöltözetben működtesse. Ennek figyelmen kívül hagyása balesethez, úgymint égésekhez és személyi sérüléshez vezethet. (2. ábra)
○ Ne érintse meg a gyújtógyertya körüli részeket vagy magasfeszültséget működtetés közben. Ha mégis így tesz, az áramütést okozhat.
○ Tartsa távol a gyerekeket a szerszámtól működtetés közben.
○ Ne érintse meg a motort, a motor fedelét vagy a kimeneti szellőzőnyílást a működtetés közben vagy röviddel azután. Ha mégis így tesz, az égési vagy egyéb sérülést okozhat.
○ Az antivibrációs rendszerek nem garantálják, hogy Önnél nem alakulhat ki Kéz és Kar Vibrációs Szindróma vagy kéztőalagút szindróma (CTS). Emiatt a folyamatos és rendszeres felhasználóknak javallott alaposan figyelni a kezeik és ujjaik állapotát. Amennyiben a fenti tünetek bármelyike jelentkezik, azonnal forduljon orvoshoz.
○ Ha valamilyen elektronikus egészségügyi eszközt használ, mint például a pacemaker, akkor kérje ki orvosa valamint az eszköz gyártójának tanácsát bármilyen elektromos felszerelés működtetése előtt.

Az egység/gép biztonsága

○ Minden használat előtt ellenőrizze az egész egységet/ gépet. Cserélje ki a sérült alkatrészeket. Ellenőrizze, hogy nem szivárog az üzemanyag, és győződjön meg arról, hogy minden rögzítő a helyén van és biztonságosan meg van húzva.
○ Az egység/gép használata előtt cseréljen ki minden alkatrészt, mely törött, kopott vagy bármilyen módon sérült. A hibás alkatrészekkel megnőhet a balesetek előfordulásának kockázata, ami sérülést okozhat.
Győződjön meg róla, hogy a vágási toldalék védöteteje és a heveder megfelelően csatlakoztatva van. Ne működtesse, ha a vágási toldalék védőburkolata és a heveder nincs megfelelően csatlakoztatva.
○ A karburátor beállítása közben tartson másokat távol.
○ Csak az egység/gép gyártója által javasolt kiegészítőket használja.
○ Használat előtt győződjön meg róla, hogy semmilyen szerszám, mint például az állítókulcs vagy a csavarkulcs nincs a géphez csatlakoztatva.

VIGYÁZAT

○ Soha, semmilyen módon ne módosítsa az egységet/ gépet. Az egységet/gépet kizárólag a rendeltetésének megfelelően használja.
○ A motorba történő szakszerűtlen beavatkozás érvényteleníti a motor EU-típusjóváhagyását.
○ A nem hivatalos módosítások és/vagy tartozékok a kezelő vagy mások súlyos személyi sérüléséhez vagy halálához vezethetnek.

Üzemanyag biztonság

○ Az üzemanyagot a szabadban öntse, ahol nincs szikra vagy nyílt láng.
○ Az üzemanyag tárolásához jóváhagyott tartályt alkalmazzon.
○ Az üzemanyagtöltés helyszínétől legalább 3 m távolságban indítsa be a motort.
○ Az üzemanyagtank-sapka eltávolítása előtt állítsa le a motort. Működtetés közben ne távolítsa el az üzemanyagtartály sapkáját.
○ Az egység/gép tárolása előtt ürítse ki az üzemanyagtartályt. Javasolt az üzemanyagot minden használat után kiüríteni. Amennyiben üzemanyag marad a tankban, akkor úgy tárolja, hogy az ne szivároghasson.

VIGYÁZAT

Az üzemanyag robbanékony, gyúlékony és füstjének belélegzése ártalmas, ezért különös óvatossággal járjon el az üzemanyag kezelésekor vagy utántöltésekor.
○ Ne dohányozzon és ne engedje, hogy mások dohányozzanak az üzemanyag vagy az egység/gép közelében, illetve az egység/gép használata közben.
○ A motor beindítása elött föröljön fel minden félrefolyt üzemanyagot.
○ Az egységet/gépet és üzemanyagot olyan helyen tárolja, ahol az üzemanyagpára nem érintkezhet szikrával vagy nyílt lánggal, mely például bojlerből, elektromos motorból vagy indítóból, kandallóból, stb. származhat.
○ A készülék száraz helyen való használata esetén győződjön meg róla, hogy a tűzoltókészülék kéznél van.
- Ámennyiben leállítja a készüléket üzemanyag újratöltés céljából, győződjön meg róla, hogy a készülék lehült, mielőtt az újratöltést megkezdené.

Vágási biztonság

O Kizárólag füvet és sövényt nyírjon az egységgel.
O Minden használat előtt mérje fel a terepet.

Távolítson el minden olyan tárgyat, melybe az egység beleakadhat, vagy melyet az egység kirepíthet.

Ne használja köves terepen, vagy olyan helyen, ahol sok a gyökérzet.

○ A belégzés elkerülése érdekében viseljen aeroszol elleni maszkot, ha a füvet a rovarirtóval való bekezelés után nyírja le.
○ Gyérmekeket, állatokat, közelben tartózkodókat és segítőket tartson távol a 15 méteres veszélyterület körzetétől. Ha mégis megközelítik, azonnal állítsa le a motort.
Kérjük legyen körültekintő a motor beindításakor, mert az indítókar meghúzása után a motor kicsit késve indulhat.
○ A motort mindig teste jobb oldalán tartsa.
○ Az egységet/gépet stabilan, két kézzel fogja.
○ Alljon stabilan és biztosan tartsa egyensúlyát. Ne húzza túl.

Az egyensúly elvesztése munka közben sérüléshez vezethet.

○ A motor működése közben minden testrészét tartsa távol a kipufogódobtól és a vágó illesztéktől.
○ A vágó szerelvényt tartsa térdszint alatt.
○ Elektromos és gázvezetékek közelében való működtetés közben kérjük legyen körültekintő.
○ A vágási toldalékot csak fű és bozót vágására használja. Kerülje az olyan műveleteket, ahol a vágó toldalék vizet érhet, mint például a víztócsák, vagy ahol a földbe marhat. Ellenkező esetben ez a kezelő vagy a készülék sérüléséhez vezethet.
○ Ne használja huzamosabb ideig alacsony fokozaton, ahol a rezgés magas. Ha így tesz, akkor az a motor károsodását okozhatja.
Amikor új munkaterületre megy át, illetve megvizsgálja, beállítja vagy kicseréli a készülék vágó tartozékait, toldalékait, győződjön meg róla, hogy a gépet kikapcsolta és az összes vágórész leállt.
○ Bekapcsolt állapotban soha ne helyezze a gépet a talajra.
O Soha ne érintse meg a forgó vágótoldalékot.
○ Mindig győződjön meg róla, hogy a motort és a vágóillesztéket teljesen kikapcsolta, mielőtt megkezdi a törmelék feltakarítását vagy a fű vágóillesztékből való eltávolítását.
○ Mindig legyen Önnél elsősegély készlet, amikor elektromos berendezést működtet.
○ Kapcsolja ki a motort és győződjön meg róla, hogy a vágási toldalék teljesen leállt, mielőtt a gépet levenné, vagy felügyelet nélkül hagyná.
Amennyiben véletlenül odaütné valahová vagy leejtené a készüléket, azonnal ellenőrizze, hogy nincsenek-e rajta sérülések, repedések vagy eldeformálódások.

Magyar

Amennyiben a készülék nem működik megfelelően és szokatlan zaj vagy rezgés tapasztalható, haladéktalanul kapcsolja ki a motort, és keresse fel a forgalmazót, hogy bevizsgálja és megjavítsa a készüléket.

A készülék adott körülmények között való folytatólagos használata sérüléshez vagy a készülék meghibásodásához vezethet.

○ A helyi törvényeknek és előírásoknak megfelelően használja.

VIGYÁZAT

VISSZARÚGÁS VESZÉLY (3. ábra)

Fém vágótoldalékok használata esetén, mint például a penge, a forgó toldalék elülső vagy jobb oldali felének akadályokkal való érintkezése, mint a fa vagy egyéb kemény felületek, a készülék elakadhat, ami visszarúgást okozhat a kezelő jobb oldala felé.

Visszarúgás jelentkezhet amikor a vágási toldalék fával, vagy a gaz mögött található kövel kerül kapcsolatba. Minden esetben győződjön meg róla, hogy nincsenek gaz által fedett akadályok a munka megkezdése előtt.

A visszarúgás veszélyének a minimálisra való csökkentése érdekében a készüléket mindig a test jobb oldalára helyezze működtetés közben. A kezelő megfelelő elhelyezkedése a vágási toldalék forgása közben lecsökkenti a készülék testtel való közvetlen kapcsolatba való kerülésének veszélyét.

Karbantartási biztonság

○ Az egység/gép karbantartását a javasolt eljárások szerint végezze.

○ Karbantartás végrehajtása elött távolítsa el a gyújtógyertyát, kivéve, ha a karburátor beállításait végzi.

○ A karburátor beállítása közben tartson másokat távol.

○ Kizárólag eredeti HiKOKI cserealkatrészeket használjon, ahogy a gyártó is javasolja.

FIGYELEM

Ne szedje szét a berántó szerkezetet. A feltekert rugó kicsapódása személyi sérülést okozhat.

VIGYÁZAT

Helytelen karbantartás a motor súlyos károsodásához vagy súlyos személyi sérüléshez vezethet.

Szállítás és tárolás

○ Az egységet/gépet kézben vigye, leállított motorral és a kipufogódobot a testétől távol tartva.

○ Hagyja a motort lehülni, ürítse ki az üzemanyagtartályt, és biztosítsa az egységet/gépet járműben történő szállítás vagy tárolás előtt. Ennek figyelmen kívül hagyása tűzesethez vagy balesethez vezethet.

○ Az egység/gép tárolása előtt ürítse ki az üzemanyagtartályt. Javasolt az üzemanyagot minden használat után kiüríteni. Amennyiben üzemanyag marad a tankban, akkor úgy tárolja, hogy az ne szivároghasson.

○ Az egység/gép a gyermekektől távol tárolandó.

○ Alaposan tisztítsa meg és tartsa karban az egységet, és száraz helyen tárolja.

O Győződjön meg arról, hogy a motor kapcsolója kikapcsolt állásban van szállításkor vagy tároláskor.

○ Szállításkor vagy tároláskor távolítsa el a vágási toldalékot, vagy helyezze a pengevédőt a pengére.

○ Biztonságosan rögzítse a gépet szállítás közben, hogy megelőzze az üzemanyag-veszteséget, a gép megrongálódását vagy a személyi sérülést.

○ Ha a figyelmeztető címke olvashatatlanná válik, leválik vagy nem kivehető rajta az írás, cserélje ki újra. Az új címkék vásárlásához lé pjen kapcsolatba egy hivatalos HiKOKI Márkaszerviz Kö zponttal.

Ha olyan helyzet adódna, melyre ebben a kézikönyvben nem talál megoldást, akkor józan ész elve szerint járjon el. Amennyiben segítségre lenne szüksége, lépjen kapcsolatba egy hivatalos HiKOKI Márkaszerviz Központtal.

MÜSZAKI ADATOK

A berendezés műszaki adatait a 261. oldalon lévő táblázat tartalmazza.

MEGJEGYZÉS

Valamennyi adat előzetes értesítés nélkül változhat.

ÖSSZESZERELÉSI ELJÁRÁSOK

A fogantyú felszerelése

(1) Hurkos fogantyú típus (4. ábra)

Szerelje fel a markolatot a kardántengely csövére.

Használat előtt állítsa be a fogantyút úgy, hogy az kézre álljon.

Győződjön meg róla, hogy biztonságosan rögzítette a fogantyút a 4 csavarral.

MEGJEGYZÉS

Ha az egység el van látva a fogantyú elhelyezésére vonatkozó utasításokkal (matricával) (8), e szerint járjon el.

(2) Bicikli fogantyú típus (5. ábra)

Távolítsa el a fogantyú keretét (9) a szerelvényről.

Helyezze fel a fogantyúkat, és rögzítse lazán a fogantyú keretet a négy csavarral. Állítsa be a kívánt pozícióba. Ezután húzza meg rendesen a csavarokat.

Csatlakoztassa a védő csövet a hajtótengely csövéhez vagy foganytújához a vezetékbilincsek (10) segítségével. Győződjön meg róla, hogy nem lazák. (6. ábra)

A hám felszerelése

VIGYÁZAT

Ha a termék hevederrel felszerelt, minden esetben használja azt.

Csatlakoztassa a heveder kampóját (11) a hajtótengely csövén található akasztóhoz (12). (7. ábra)

Allítsa be a szíj hosszát a szerszám kényelmes működtetéséhez.

MEGJEGYZÉS

Szükség lehet a kampó (12) pozíciójának beállítására az egység kiegyensúlyozásához. Ehhez lazítsa meg a csavart (13) és állítsa be a kampó pozícióját (12). Miután a szükséges beállítást elvégezte, alaposan húzza meg a csavart (13). (7. ábra)

A vágótoldalék védőelemének felszerelése

VIGYÁZAT

Ha nem megfelelő vagy hibás védőelem van felszerelve, az súlyos személyi sérülést okozhat.

FIGYELEM

Egyes vágási toldalékok éles zsinórlimitálókkal vannak ellátva. Vigyázzon ennek kezelésével.

MEGJEGYZÉS

○ Két darabos vágási toldalék védőelemmel ellátott nyírófej használatakor csatlakoztassa a bővítőelemet a vágási toldalékhoz védőeleméhez, majd húzza meg a csavart (14). (8. ábra)

○ Egyes modelleknél a védőkeret gyárilag fel van szerelve a házra.

Igazítsa a vágási toldalék védőelemét a védőkerethez (15) és rögzítse azt a meghajtó tengely csövéhez a csavar és a védőelem tartójának (16) segítségével (ha része a felszerelésnek). (9. ábra)

VIGYÁZAT

Távolítsa el a védő toldalékot fém vagy műanyag penge használata esetén. Ellenkező esetben ez a kezelő vagy a vágási toldalék védelmének sérüléséhez vezethet.

MEGJEGYZÉS

A bővítőelem eltávolítását illetően tekintse meg az ábrákat. Viseljen kesztyűt, mert a bővítőelem szegélye éles. Lazítsa meg a csavart (14), majd nyomja be a három fület a védőelemen, egyiket a másik után. (10. ábra)

A vágótoldalék felszerelése

VIGYÁZAT

○ A vágótoldalékot megfelelően és biztonságosan szerelje fel, a kezelési utasítás szerint. Nem megfelelő és nem biztonságos felszerelés esetér leválhat, ami súlyos/életveszélyes serülést okozhat.

○ Ne szereljen fel vagy távolítson el vágási toldalékot miközben a motor jár.
○ Mindig eredeti HiKOKI vágótoldalékot és fém szerelvényeket használjon.

A félautomata vágófej felszerelése

(ha fel van szerelve ilyennel)

1. Funkció

Automatikusan több nejlon vágózsinórt adagol, ha kis sebességen fut (nem nagyobb, mint 6000 min ^-1 ).

Müszaki leírás

Kódszám	A rögzítőcsavar típusa	Forgásirány	A rögzítőcsavar mérete
6600570	Anyacsavar	Az óra járásával ellentétes irányban	M10xP1,25-LH

Alkalmazandó nejlon zsinór

Zsinór átmérő: Φ2,4 mm Hossza: 5 m

1. Óvintézkedések

○ A dobozt biztonságosan csatlakoztassa a borításhoz.
○ Ellenőrizze, hogy a borítás (17), a doboz (18) és az egyéb alkatrészek nem töröttek vagy károsodottak-e. (11. ábra)
○ Ellenőrizze doboz és a gomb kopottságát.

Ha lyuk van (19) a gomb alján, akkor azonnal cserélje ki az új alkatrészeket. (11. ábra)

○ A vágófejet biztonságosan kell rögzíteni az egység meghajtóházához.
○ Ha a vágófej nem veszi be megfelelően a nejlonzsinórt, ellenőrizze a zsinórt és azt hogy az összes alkatrész megfelelően van-e felszerelve. Amennyiben segítségre lenne szüksége, lépjen kapcsolatba egy hivatalos HiKOKI Márkaszerviz Központtal.

VIGYÁZAT

HiKOKI fejeknél; kizárólag rugalmas, nem fémből készült zsinór használatát ajánlja a gyártó. Drótot, drótkötelet ne használjon. Ezek ugyanis letörhetnek, és amikor elszállnak, súlyos sérüléseket okozhatnak.

1. Összeszerelés (12. ábra)

Illessze be a csavarkulcsot hatlapfejű csavarokhoz (20) a fogaskerékház furatába és a vágótok vájatába (A) (21), így lezárhatja a tengelyt.

Szerelje fel a vágófejet a fűvágó/sövénynyíró fogaskerékházára. A rögzítőanya balmenetes. Kioldáshoz forgassa óra járásával megegyező, meghúzáshoz ellentétes irányba.

MEGJEGYZÉS

Mivel itt nincsen szükség vágótartó kupakra, ezt tegye félre a fémkések használatához, ha van ilyen.

1. A hossz beállítása

Állítsa a motor fordulatszámát a lehető legalacsonyabbra, majd kopogtassa meg a földet a fejjel. Minden koppantással a nejlonzsinór 3 cm-re kijjebb jön. (13. ábra) Kézzel is ki tudja húzni a nejlonzsinórt de ekkor le kell állítania a motort. (14. ábra)

Állítsa be a nejlonzsinórt a megfelelő hosszúságúra (11-14 cm) minden egyes művelet előtt.

A vágópenge felszerelése (15. ábra)

(Ha fel van szerelve ilyennel)

Illessze be a csavarkulcsot hatlapfejü csavarokhoz (20) a fogaskerékház furatába és a vágótok vájatába (A) (21), így lezárhatja a tengelyt.

Szerelje össze a az alábbi sorrendben: Vágótok (A) (21), penge (22), vágótok (B) (23), anya fedél (24).

Húzza meg a rögzítőanyát a kombinált csőkulccsal 14 ± 2 N·m meghúzónyomatékkal. Felhívjuk rá figyelmét, hogy a vágó rögzítőcsavarja (25) balmenetes (jobbra: kicsavarás, balra: becsavarás).

MEGJEGYZÉS

○ A vágótartó sapka (B) (23) felszerelésekor ügyeljen rá, hogy a homorú rész felfelé álljon.
○ A penge felszerelésekor/leválasztásakor viseljen kesztyűt, vagy helyezze fel a pengevédőt a pengére.

FIGYELEM

Ellenőrizze a csavar fedelét (24) elhasználódásra vagy repedésre a használat előtt. Bármilyen sérülés vagy repedés esetén cserélje ki a védőburkolatot, mivel ez egy fogyóeszköz.

VIGYÁZAT

○ Vágópenge felszerelésekor bizonyosodjon meg róla, hogy a pengén nincsenek repedések vagy sérülés, és hogy a helyes irányban áll.
Távolítson el minden idegen anyagot a penge felszerelésének szerelvényeiről (vágótok (A) (21), vágótok (B) (23), anya fedél (24), anya (25)). Ennek figyelmen kívül hagyása a csavar kilazulásához vezethet.
○ A vágóartó (A) (21) kiemelkedése elcsúszhat a pengétől (22) a csavar meghúzásakor (25). Használat előtt győződjön meg róla, hogy a penge megfelelően fel lett szerelve. (16. ábra)
○ Forgassa meg a pengét kézzel és győződjön meg róla, hogy nem billeg vagy hallat rendellenes hangot. A billegés a rendellenestől eltérő rezgést, vagy a csavarok meglazulását okozhatja.

MÜKÖDTETÉSI ELJÁRÁSOK

Motorolaj

Mindig a megfelelő motorolajat használja (SAE 10W-30 besorolás szerint többfokozatú olaj). Nem megfelelő mennyiségű motorolaj, vagy a megadottól eltérő olaj az egység meghibásodásához vezethet.

A motorolaj feltöltése

O Az egységet vízszintes, stabil és tiszta felületre helyezze.
Távolítsa el az olajtartály sapkáját és ellenőrizze, hogy a motorolaj feljön-e az olajtartály nyílásának szájáig. (17. ábra)
○ Ha az olajszint alacsony, vagy ha először használja a készüléket, az olajtartály nyílasának szájáig töltse fel a tartályt motorolajjal.
○ Ha a motorolaj gyanúsan piszkos, vagy elszíneződött, cserélie le azt.
O Erősen csavarja vissza az olajtartály sapkáját a betöltés után.
○ Ha először használja az egységet, 10 óra üzem után cserélje le a motorolajat. Ezt követően 50 óra üzem után cserélje le az olajat.

FIGYELEM

○ Az égési sérülések elkerülése érdekében a motorolajcsere előtt várja meg, míg a motor lehül.
○ A meghibásodás elkerülése végett ne hagyja, hogy üzemanyag beadagoláskor homok, vagy szennyeződés jusson a tankba.

Magyar

Üzemanyag

VIGYÁZAT

○ Biztosítson megfelelő szellőztetést tankoláskor és az üzemanyag kezelésekor.
○ Az üzemanyag fokozottan lobbanásveszélyes, ezért súlyos személyi sérülést okozhat annak belégzése vagy bőrrel való érintkezése. Mindig legyen körültekintő az üzemanyag kezelésekor. Ha a benzint beltérben kezeli, gondoskodjon a helyiség megfelelő szellőztetéséről.
○ Mindig 89-es oktánszámú ólommentes benzint használjon.
○ Ne használjon benzin-motorolaj keveréket, mivel ez indítási hibákhoz és teljesítménycsökkenéshez vezethet.

Üzemanyag utántöltése

VIGYÁZAT

○ Mindig állítsa le a motort és hagyja lehülni néhány percig az üzemanyag újratöltés előtt.
Ne dohányozzon és ne használjon nyílt lángot vagy szikrát az üzemanyag töltés helyén.
○ Lassan nyissa ki az üzemanyagtankot az üzemanyag beletöltése előtt, hogy a lehetséges túlnyomás megszűnjön.
○ Szorosan csavarja vissza a tanksapkát az üzemanyag utántöltés után.
○ Az üzemanyagtöltés helyszínétől legalább 3 méter távolságra távolodjon el az egységgel és ott indítsa be a motort.
○ A ruhára kifröccsent üzemanyagot azonnal mossa le szappannal.
○ Győződjön meg arról, hogy újratöltés után ellenőrizte az üzemanyag szivárgást.
Kérjük, érintse meg az enyhén nedves talajt az üzemanyag betöltése előtt annak érdekében, hogy megszüntesse a statikus elektromosságot az egység fő vázán, az üzemanyagtartályon és az üzemeltetőn.

Üzemanyag utántöltés előtt alaposan tisztítsa meg a tanksapka környékét annak érdekében, hogy ne kerülhessen szennyeződés a tankba.

Beindítás

VIGYÁZAT

○ A szerszám elindítása előtt biztosítsa, hogy a vágó tartozék ne érintkezzen semmilyen tárggyal vagy a földdel. Ellenkező esetben a vágó tartozék váratlanul elkezdhet forogni és sérülést okozhat.
Győződjön meg arról, hogy a vágó tartozék nem forog, amikor a motor alapjáraton van. Ha forog, állítsa be az alapjáratí fordulatszámot a „KARBÁNTARTÁS” fejezet „Üresjárat-sebesség beállítás” c. részében leírt utasításoknak megfelelően. Ha a vágó tartozék a beállítás elvégzése után tovább forog, azonnal állítsa le a motort és hagyja abba a használatát, majd vigye el az eszközt a legközelebbi HiKOKI szakszervizbe.

(1) A hideg motor indítása

1. Állítsa az gyújtáskapcsolót (26) ON (BE) pozícióba. (18. ábra)
2. Nyomja meg néhányszor az adagolót (27), így juttatva üzemanyagot a rendszerbe (28). (19. ábra)
3. Állítsa a szívatókart (29) START (zárt) pozícióba (A). (20. ábra)
4. Rántsa meg a behúzót gyorsan, eközben ügyeljen rá, hogy a fogantyú a kezében maradjon, és nehogy visszaugorjon. (21. ábra)
5. Amikor azt hallja, hogy a motor vissza akar térni a kezdő pozícióba, állítsa vissza a szívatót RUN (futás) állásba (nyitott állás) (B). (20. ábra)
6. Ezután húzza meg ismét a berántót határozott mozdulattal. (21. ábra)

MEGJEGYZÉS

Ha a motor nem indul be, ismételje meg 2-5 alkalommal a folyamatot.

1. Ezt követően hagyja járni 2-3 percig a motort, hogy bemelegedjen, mielőtt hozzákezdene a munkának.
2. Ellenőrizze, hogy a vágási toldalék nem forog, amikor a motor alapjáraton van.
   (2) A meleg motor indítása

Csak az 1., 6. és 8. lépéseket hajtsa végre a hideg indítási eljárásból.

Amennyiben a motor nem indul, akkor hajtsa végre a hideg indítási eljárás összes lépését.

Vágás

VIGYÁZAT

○ Mindig használja a hevedert, megfelelő ruházatot és védőfelszerelést a készülék működtetése közben. (22. ábra)
○ Gyermekeket, állatokat, közelben tartózkodókat és segítőket tartson távol a 15 méteres veszélyterület körzetétől. Ha mégis megközelítik, azonnal állítsa le a motort. (23. ábra)
Amennyiben fü, vagy inda tekeredne a vágórészre, állítsa le a motort, majd távolítsa el öket. A művelet a toldalékra tekeredett füvel vagy indákkal való folytatása a gép károsodását okozhatja, mint például a tengelykapcsoló idő előtti elkopása.

FIGYELEM

A működtetés és a veszélyhelyzetek változóak a csatlakoztatott vágótoldalék típusától függően. A biztonságos használat érdekében győződjön meg róla, hogy követi az egyes típusokhoz mellékelt utasításokat és útmutatókat.

MEGJEGYZÉS

○ Vészhelyzet esetén nyomja meg a gyors leállító gombot vagy húzza meg a vészleállító kart (ha van). (24. ábra)
○ A helyi törvényeknek és előírásoknak megfelelően használja.

(1) A félautomata vágófej használata

• Allítsa a motort magas fordulatszámra, amennyiben ezt a kiegészítőt használja.
  ○ Balról jobbra vágja a füvet. A levágott fű így a kezelőtől távol kerül kiürítésre, alacsonyra csökkentve ezzel annak ruhára kerülését. (25. ábra)
  ○ A műanyag zsinór körülbelül két centiméternyi végét használja a vágásra. A zsinór teljes hosszának használata lecsökkenti a forgási sebességet, így nehezíti a vágást.

MEGJEGYZÉS

Automatikusan több nejlon vágózsinórt adagol, ha kis sebességen fut (nem nagyobb, mint 6000 min-1).

VIGYÁZAT

○ A termék zsinórlimitálóval felszerelt, ami automatikusan levágja a felesleges zsinórt. Használat közben ne távolítsa el a burkolatot vagy a korlátozót.
Mivel az ellenállás nagyobb a műanyag zsinórok esetében, mint a pengéknél, a helytelen használat megnövelheti a motor terhelését és annak meghibásodását okozhatja.
○ Ne használja alacsony sebességre állított motorral. Ha a motor sebessége túl alacsony, a fű a toldalékra tekeredhet, emiatt a tengelykapcsoló megcsúszhat, ami a tengelykapcsoló kopását eredményezheti.
○ A műanyag zsinóros vágásnál mindig 15 cm-nél hosszabb zsinórt használjon. Ha a zsinór túl rövid, a forgás sebessége megnő, ami károsíthatja a zsinórvágót.

(2) Penge használata

○ Igazítsa a motor sebességét a fű ellenállásától függően. A puha fűhöz használjon alacsony sebességet, erőteljesebb fűcsomók esetén használjon magas sebességet.
○ Jobbról balra vágja a füvet, a penge bal felét használva a vágáshoz. (26. ábra)
○ A penge vágás közbeni enyhe balra billentésével a fü a bal oldalon gyűlik össze, így az összegyűjtését megkönnyíti.

MEGJEGYZÉS

A forgási sebesség túlzott megnövelésével a penge kopása, a rezgés és a zaj fokozódik. Az üzemanyagfogyasztás is megnő.

VIGYÁZAT

○ Pengelökés következhet be, ha a pörgő penge hozzáér egy tömör tárgyhoz a kritikus részen.

Ilyenkor veszélyes helyzet állhat elő: a teljes egységet és a kezelőt erőteljes lökés éri. Ezt a reakciót pengelökésnek hívjuk. Ennek eredményeképp a kezelő elveszítheti uralmát az egység felett, ami súlyos vagy halálos kimenetelű balesethez vezethet. A pengelökés gyakrabban előfordul olyan helyeken, ahol a vágandó anyag nehezen látható.

Amennyiben a vágórész könek vagy egyéb törmeléknek ütődne, állítsa le a motort, és ellenőrizze, hogy a vágórész vagy a kapcsolódó alkatrészek nem sérültek-e meg.

Leállítás (27. ábra)

Csökkentse a motor sebességét, járassa üresjáratban néhány percig, majd a gyújtáskapcsoló (26) elfordításával állítsa le a gépet.

VIGYÁZAT

A vágó rész megsérülhet, ha tovább forog a motor leállítása vagy a gázkar kiengedése után. Amikor az egységet leállítja, győződjön meg arról, hogy a vágó szerelvény is leállt.

KARBANTARTÁS

AZ EMISSZIÓ SZABÁLYZÓ ESZKÖZÖK ÉS RENDSZEREK KARBANTARTÁSÁT, CSERÉJÉT, VAGY JAVÍTÁSÁT BÁRMÉLY NEM JÁRMÜ MOTOR JAVÍTÓ MÜHELY VAGY SZEMÉLY ELVÉGEZHETI.

Karburátor beállítás (28. ábra)

A karburátor egy precíziós alkatrész, amely összekeveri a levegőt és az üzemanyagot, és úgy tervezték, hogy lehetővé tegye a motor számára a nagy teljesítményen való működést. Mielőtt a szerszám a gyárból kiszállításra kerül, a karburátort egy próbaüzem során beállítják. Csak akkor végezzen beállításokat, ha az a környezeti feltételek (az éghajlat vagy a légköri nyomás), az üzemanyag típusa, az olaj típusa, stb. miatt szükséges.

VIGYÁZAT

○ Mivel a karburátor nagyfokú precizitással készült, ne szerelje szét azt.
○ Ezen termék esetében, a karburátor egyetlen beállítási lehetősége az üresjárat-sebesség (T).
○ Soha ne indítsa be a motort úgy, hogy a tengelykapcsoló fedele és a cső nincs felszerelve! Ellenkező esetben a tengelykapcsoló kiengedhet, és ez személyi sérüléseket eredményezhet.

T = üresjárat-sebesség beállító csavar.

Üresjárat-sebesség beállítás (T)

VIGYÁZAT

○ Ha a motor leáll, ne húzza túlzott erővel az üresjárat-sebesség beállító csavart (T) az óramutató járásával megegyező irányban. Ellenkező esetben, ha a motor beindul, a vágó tartozék váratlanul elkezdhet forogni és sérülést okozhat.
○ Ne használja az üresjárat-sebesség beállító csavart (T) az alapjárati fordulatszám beállításán kívül más célra.

Járassa a motort, miközben beállítja az alapjáratot.

(1) Ha a motor leáll alapjáraton

Indítsa be a motort, és lassan forgassa az üresjárat-sebesség beállító (T) csavart az óramutató járásával megegyező irányba, amíg abban a helyzetben nem van, amelynél a motor egyenletesen forog. Ezalatt biztosítsa, hogy a vágó tartozék ne forogjon.

(2) Ha a vágó tartozék forog alapjáraton

Lassan forgassa az üresjárat-sébesség beállító csavart (T) az óramutató járásával ellentétes irányba, amíg abban a helyzetben nincs, amikor a vágófelszerelés nem forog. Ezalatt biztosítsa, hogy a motor egyenletesen forogjon.

VIGYÁZAT

Ha a vágó tartozék még forog az üresjárat-sebesség beállító csavar (T) beállítása után, azonnal állítsa le a motort és hagyja abba a használatát, majd lépjen kapcsolatba a legközelebbi HiKOKI szakszervizzel.

Az olajcsere

A szennyezett motorolaj jelentösen csökkenti a motor élettartamát. Rendszeresen ellenőrizze a motorolajat.

FIGYELEM

○ Az égési sérülések elkerülése érdekében motorolajcsere előtt várja meg, míg a motor lehül.
○ A meghibásodás elkerülése végett ne hagyja, hogy üzemanyag beadagoláskor homok, vagy szennyeződés jusson a tankba.

Mikor kell olajat cserélni: Az egység első használatakor, kb. 10 órányi üzemeltetést vagy 1 hónapot követően (amelyik előbb bekövetkezik); ezután 50 üzemóránként vagy félévente (amelyik előbb bekövetkezik).

Meghatározott motorolaj: SAE 10W-30 besorolás alapján többfokozatú olaj

Motorolaj kapacitás: 80 ml

1. Kapcsolja ki a gyújtáskapcsolót.
2. Ellenőrizze, hogy a tanksapka jól meg van e húzva.
3. Távolítsa el az olajtartály sapkáját, úgy döntse meg az egységet, hogy a tartály nyílása alul legyen és engedje le a motorolajat egy edénybe. (29. ábra)
4. Ha a motorolajat teljesen leeresztette, helyezze az egységet vízszintesen egy tiszta, sík felületre.
5. Töltse fel az olajtartályt motorolajjal a tartály nyíláság. (17. ábra)
6. Húzza meg kézzel az olajtartály sapkáját.

MEGJEGYZÉS

○ Az elhasznált motorolajat ne kezelje kommunális hulladékként, és ne öntse azt a földbe.

Az olajat a helyi szabályoknak megfelelően selejtezze le. Ha nem biztos a dolgában, forduljon az olaj forgalmazójához.

○ Az olajtartályt a meghatározott mennyiségű motorolajjal töltse fel.

A túl sok vagy túl kevés motorolaj a motor lerobbanásához vezethet.

○ A motorolaj akkor is elhasználódhat, ha azt nem használja.

Ezért rendszeresen cserélje a motorolajat.

Magyar

Légszűrő (30. ábra)

A légszüröt (30) meg kell tisztítani a portól és kosztól, hogy az alábbiak elkerülhetőek legyenek:

○ Porlasztó meghibásodása.

○ Indítási problémák.

OAmotorteljesítményénekcsökkenése.

○ A motor alkatrészeinek szükségtelen kopása.

O'Rendellenesüzemanyag-fogyasztás.

A légszűrőt naponta tisztítsa, illetve ennél gyakrabban, ha különösen poros környezetben dolgozik.

A légszűrő tisztítása

Távolítsa el a légszűrő fedelét és a légszűrőt (28). Öblítse ki benzinben. Ellenőrizze, hogy a szűrő száraz-e mielőtt visszaszereli a gépbe. A hosszabb ideje használt légszűrőt nem lehet teljesen kitisztítani. Ezért bizonyos időközönként újjal kell helyettesíteni. A sérült szűrőt mindig cserélni kell.

Benzinszúrő (31. ábra)

Távolítsa el az üzemanyagtartályból a benzinszűrőt (31), és ha szennyezett, akkor cserélje ki.

MEGJEGYZÉS

Egy eltömödött benzinszürő (31) megakadályozhatja az üzemanyagellátást és forgási meghibásodást okozhat a motorban.

Gyújtógyertya (32. ábra)

A gyújtógyertya állapotát a következők befolyásolják:

OHelytelenkarburátorbeállítás.

○ Szennyezett légszűrő.

- Durva üzemeltetési körülmények (mint például hideg időjárás).

O Túl sok motorolaj

Ezek a tényezők a gyújtógyertya elektródáin lerakódásokat eredményezhetnek, amely hibás működést és indítási nehézségeket okozhat. Amennyiben a motor gyenge, nehéz elindítani vagy nagyon gyengén jár alapjáraton, akkor mindig a gyertyát ellenőrizze először.

Amennyiben a gyertya szennyezett, tisztítsa meg és ellenőrizze az elektróda hézagot. Amennyiben szükséges, állítsa be újra. A megfelelő hézag 0,6 mm. A gyertyákat 100 működési óra után cserélni kell, illetve ennél korábban, ha az elektródák nagyon rozsdásak.

MEGJEGYZÉS

Bizonyos településeken, a helyi törvények megkövetelik az ellenállás gyújtógyertya használatát, hogy elfojtható legyen az indítási jel. Amennyiben az Ön gépében ellenállás gyújtógyertyák vannak, ha cserélni szükséges, ugyanazzal a típussal cserélje ki.

Fogaskerékház (33. ábra)

50 órás működés után a fogaskerék tartó oldalán található olajszűrő eltávolításával ellenőrizze a fogaskerék tokjának vagy a kúpfogaskerék olajszintjét.

Amennyiben a kúpfogaskerekek felületén nem látható olaj, töltse fel a fogaskerék tokját 3/4 részig jó minőségű lítium alapú olajjal. A váltót ne töltse fel teljesen.

FIGYELEM

○ Győződjön meg róla, hogy eltávolít minden koszt vagy egyéb szennyeződést mielőtt a dugaszt visszahelyezi eredeti helyzetébe.

○ A váltó ellénőrzése vagy karbantartása előtt győződjön meg róla, hogy az lehült.

Félautomata vágófej

A nejlonzsinór cseréje

1. Távolítsa el a burkolatot (18) a rögzítőfülek határozott megnyomásával, lásd: 34. ábra.
2. A burkolat eltávolítása után vegye ki az orsót, és dobja ki a maradék zsinórt.
3. Hajtsa félbe egyenlötlenül (kb. 10 cm) a nejlon zsinórt a képen látható módon.

Akassza be a nejlonzsinór U alakú végét az orsó középső részén lévő mélyedésbe (32).

Tekerje fel a zsinór mindkét felét az orsóra, azonos irányban, úgy, hogy a zsinór mindkét fele a saját oldalán maradjon. (35. ábra)

1. Nyomja be a zsinórokat az ütköző lyukakba (33), úgy, hogy kb. 10 cm hosszú zsinór lógjon ki. (36. ábra)
2. Amikor behelyezi az orsót a burkolatba, vezesse át a zsinór mindkét szabad végét a zsinórvezetőn (34). (37. ábra)

MEGJEGYZÉS

Az orsó burkolatba történő behelyezésekor próbálja meg egy szintbe hozni az ütköző lyukakat (33) a zsinórvezetővel (34) a zsinór könnyebb eltávolíthatósága érdekében.

1. Helyezze a fedelet a tokra úgy, hogy a sapka rögzítőfülei (35) illeszkedjenek a fedél hosszú nyilásaiba (36) a tokon. Ezután nyomja a helyére a burkolatot, hogy az kattanjon. (38. ábra)
2. A zsinór kezdeti vágóhosszának kb. 11–14 cm-esnek és azonos hosszúságúnak kell lennie mindkét oldalon. (39. ábra)

Penge (40. ábra)

VIGYÁZAT

A pengék kezelésekor, vagy karbantartásakor mindig viseljen védőkesztyűt.

• Éles pengét használjon. Egy tompa penge sokkal nagyobb eséllyel csorbul ki.
  Cserélje ki a rögzítőcsavart, ha az sérült és nehéz megszorítani.
  ○ A penge cseréjekor a HiKOKI által javasolt pengét vásárolja meg, melyen 25,4 mm (egy hüvelyk) a furat átmérője.
  ○ 3 fogás vágókorong (37) esetén mindkét oldal használható.
  ○ A munkához mindig a megfelelő pengét használja.
  ○ A penge cseréjéhez megfelelő szerszámokat használjon.
  ○ Ha a vágófelület tompává válik, az ábrán látható módon élesítse vagy reszelje meg. A helytelen élesítés túlzott mértékű vibrációt okozhat.
  ○ Az elhajolt, meggörbült, repedt, törött vagy bármiféle módon sérült pengéket dobja ki.

MEGJEGYZÉS

A penge élezésekor nagyon fontos, hogy a fogak megtartsák az eredeti alakjukat.

Tárolás huzamosabb ideig

Engedje le az összes üzemanyagot az üzemanyagtartályból és csapolja le az összes motorolajat. Indítsa be a motort és hagyja, hogy az magától leálljon. Javítson meg minden olyan sérülést, mely a használatból ered. Tisztítsa meg az egységet egy tiszta ronggyal vagy nagynyomású levegővel. Helyezzen pár csepp motorolajat a hengerbe a gyújtógyertya lyukán keresztül, majd forgassa meg a motort egy párszor, hogy eloszlassa egyenletesen az olajat.

Takarja be a szerszámot és száraz helyen tárolja.

Ütemezett karbantartás

Alább néhány általános karbantartási útmutatót talál. További információ érdekében, kérjük lépjen kapcsolatba egy hivatalos HiKOKI Márkaszervíz Központtal.

Napi karbantartás

○ Tisztítsa meg a gép külsejét.
○ Ellenőrizze, hogy a heveder sértetlen-e.
○ Ellenőrizze, hogy nem sérült-e vagy törött-e a pengevédő. Horpadás vagy törés esetén cserélje ki a védőt.
○ Ellenőrizze, hogy a vágórész megfelelően középre van-e igazítva, hogy éles-e, továbbá, hogy nincs-e rajta repedés. Egy nem középre igazított vágórész olyan rezgéseket hozhat létre, mely kárt tehet az eszközben.

○ Ellenőrizze, hogy a vágórész csavaranyája megfelelően meg van-e húzva.
○ Bizonyosodjon meg róla, hogy a pengevédő burkolata sé rtetlen és biztonságosan rögzített.
○ Ellenőrizze, hogy a csavarok és anyák kellőképpen meg vannak húzva.
○ Ellenőrizze a motorolaj mennyiségét és állapotát.
○ Ellenőrizze, hogy a készülék sértetlen és hibáktól mentes.

Heti karbantartás

○ Ellenőrizze az indítóegységet, különösen a berántó zsinórt és a visszahúzó rugót.

○ Tisztítsa meg a gyújtógyertya külsejét.

○ Vegye ki a gyújtógyertyát és ellenőrizze az elektróda rést. Állítsa be 0,6 mm-re, vagy cserélje ki a gyertyát.

○ Ellenőrizze, hogy a hajtómű 3/4 részig fel legyen töltve olajjal.

O Tisztítsa meg a levegőszűrőt.

Havi karbantartás

○ Öblítse ki az üzemanyagtartályt benzinnel.
○ Tisztítsa meg a karburátor külsejét és a körülötte lévő területeket.
○ Tisztítsa meg a hűtőventilátort és a körülötte lévő területeket.

TARTOZÉKOK KIVÁLASZTÁSA

Ezen készülék tartozékainak listáját a 262. oldalon találja.

VÁGÁSI TOLDALÉKOK KIVÁLASZTÁSA

Az egyes modellekhez ajánlott tartozékokat az alábbi táblázatban találja.

Beszerzés é rdeké ben, ké rjü k lé pjen kapcsolatba egy hivatalos HiKOKI Márkaszervíz Kö zponttal.

Gondosan ellenőrizze, mert a „●“ jelöléssel nem rendelkező tartozékok nem csatlakoztathatók.

Szükséges tartozékok listája

Típus Név		Műszaki leirás			HUROK FOGANTYÚ	MARKOLAT
		Átmérő	Rendszerillesztók beállítása vagy Fogazatok száma (Penge)	Penge vastagsága (mm) vagy Vágózsinór átmérője (mm)	CG25EUAP (L)	CG25EUAP
ALUMÍUM VÁGÓFEJEK	MŰANYAG VÁGÓFEJ CH-100(MŰANYAG VÁGÓZSINÓRRAL)	4"	Előméretezett vágózsinór	2,2 – 3,0	●	●
	MŰANYAG VÁGÓFEJ CH-100				●	●
	MŰANYAG VÁGÓFEJ CH-300(VÁGÓTARTÓ SAPKÁVAL FELSZERELT)	5" Kézi	zsinórbeállítás 2,2 – 2,7
	MŰANYAG VÁGÓFEJ CH-300
AUTOMATA MÚANYAG FEJEK	MŰANYAG VÁGÓFEJ TH-97M	5"	L M10 x 1,25 anyacsavar	2,4 – 2,7
	MŰANYAG VÁGÓFEJ TH-97U2	5"	L M10 x 1,25 anyacsavar L M8 x 1,25 anyacsavar	2,4 – 2,7
TAP & GO" MÚANYAG VÉG	MŰANYAG VÁGÓFEJ	4"	L M10 x 1,25 anyacsavar	2,4	●	●
	MŰANYAG VÁGÓFEJ BF-5	5"	L M10 x 1,25 anyacsavar L M8 x 1,25 anyacsavar	2,2 – 3,0 ●	●
	MŰANYAG FEJ ALKATRÉSZCSOPORT (G138-501)	4"	L M10 x 1,25 anyacsavar	2,0 – 2,8 ●	●
	MŰANYAG FEJ ALKATRÉSZCSOPORT (S128-500)	5"	L M10 x 1,25 anyacsavar	2,0 – 3,0
PENGÉK	PENGE B3/10/1,8	10"	3	1,8	●	●
	PENGE B3/10/2,01	10" 3 2,0 ●		●
	PENGE B3/12/3,0	12" 3 3,0
	PENGE B4/9/1,6	9" 4 1,6 ●		●
	PENGE B4/10/1,6	10" 4 1,6 ●		●

HIBAELHÁRÍTÁS

Ha a berendezés nem üzemel megfelelően, végezze el a táblázatban szereplő ellenőrzéseket. Ha ez nem oldja meg a problémát, lépjen kapcsolatba a kereskedőjével, vagy a legközelebbi hivatalos HiKOKI Szervizközponttal.

Jelenség Ok Megoldás
A motor nem indul	Üzemanyag rendszer	Az üzemanyagtartály üres vagy az üzemanyagszint alacsony	Töltse meg az üzemanyag tartályt
		Az üzemanyagtartály előregedett üzemanyagot tartalmaz (kellemetlen szagú)	Töltse fel új üzemanyaggal
		A gyújtógyertya nedves, mert túl sok az üzemanyagfelszívás	1. Távolítsa el a gyújtógyertyát és hagyja megszáradni2. Húzza meg az indítókart 5-6 alkalommal, hogy eltávolítsa a felesleges üzemanyagot3. Helyezze vissza a gyújtógyertyát4. Kapcsolja a szivatót „RUN” (fut) állásba, és húzza meg az indítókart
		Az üzemanyagszűrő eltömődött	Tisztítsa meg az üzemanyagszűrőt
		Az üzemanyagcső elhajlott vagy levált	Ellenőrizze, hogy az üzemanyag megfelelően átfolyik-e
		Karburátor meghibásodása	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
	Elektromos rendszer	A leállító kapcsolója rövidzáras	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
		Koszos gyújtógyertya	Cserélje ki vagy tisztítsa meg a gyújtógyertyát
		Túl nagy az elektróda-hézag Állítsa a hézagot 0,6 mm-re
		Gyenge a jel a nagyfeszültségű vezeték és a gyújtógyertya között	Csatlakoztassa újra
		Elektromos rendszer meghibásodása	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
	Egyéb Égéstermékől eldugult kipufogónyilás		Javítással kapcsolatban lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
A motor beindul, de egyből le is állA motort ki kell cserélni	Üzemanyag rendszer	Az üzemanyagtartály üres vagy az üzemanyagszint alacsony	Töltse meg az üzemanyag tartályt
		Az üzemanyagtartály előregedett üzemanyagot tartalmaz (kellemetlen szagú)	Töltse fel új üzemanyaggal
		Nincs betöltve motorolaj	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
		A szivató „START” (indítás) állásban van Kapcsolja	a szivatót „RUN” (fut) állásba
		Levegő került az üzemanyagrendszerbe	Csatlakoztassa össze az üzemanyagcsövet vagy az illesztést
		Karburátor meghibásodása	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
	Elektromos rendszer	Gyújtás hiba
		Gyújtógyertya hiba Cserélje ki új gyújtógyertyára
		Elektromos rendszer-hiba	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
	Egyéb	Motor túlmelegedés
		Nem megfelelő a gyújtógyertya típusa	Cserélje ki a megadott típusra Lásd „Műszaki leírás"
		Koszos légszűrő Tisztítsa ki
		Égéstermék lerakódás (kipufogónyilás) Tisztítsa ki
		Nem megfelelő sűrítés (dugattyú, dugattyúgyűrű, hengerfej)	Lépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal

Magyar

Jelenség Ok Megoldás
Rendellenes rázkódás	A vágófej nem megfelelően van rögzítve Lásd „A vágópenge felszerelése”
	A fogantyú, a fogantyú kerete vagy más rögzítés meglazult	Ellenőrizze és húzza meg őket
	A penge meghajlott vagy sérült Cserélje ki egy új pengére
	Fű tapadt a gépházra Távolítsa el a füvet
A motor jár, de a vágó szerelvény nem mozogLassú a mozgása	Fű tapadt a gépházra	Távolítsa el a füvet és az egyéblerakódásokat
Nem áll le a motor Leállító gomb hiba		Kapcsolja a szivatót „START” (indítás)állásba, hogy leállítsa a motortAzonnal fejezze be a gép használatát éslépjenkapcsolatba egy hivatalos HiKOKI szervizközponttal
Leáll a motor ha a gázkar alapállapotban van	Alacsony az alapjárat	Lépjenkapcsolatba egy hivatalosHiKOKI szervizközponttal
A vágó szerelvény tovább forog a gáz elvételekor	Túl magas a fordulatszámTúl feszes a gázbowden	Lépjenkapcsolatba egy hivatalosHiKOKI szervizközponttal

VÝZNAM SYMBOLŮ

Odstraňte držák rukojeti (9) z agregátu.
