Znamka	HiKOKI
Model	CG25EUAP
Vrsta izdelka	Kosilnica za travo (večnamenska kosilnica)
Vrsta motorja	4-taktni, enocilindrični
Delovna prostornina	25 cm³
Gorivo	Neosvinčeni bencin, oktansko število 89
Prostornina rezervoarja za gorivo	Približno 0,5 L
Motorno olje	SAE 10W-30, prostornina 80 ml
Zagon	Ročni zaganjalnik
Rezalni sistem	Polavtomatska glava (najlonska nit Ø 2,4 mm) ali kovinsko rezilo s 3 ali 4 zobmi
Premer košnje (nit)	Do 14 cm (nastavljivo 11-14 cm)
Največja hitrost vrtenja	6000 min⁻¹ (glava z nitjo)
Raven zvočnega tlaka (LpA)	Glejte navodila (ni navedeno v izvlečku)
Zajamčena raven zvočne moči (LwA)	Glejte navodila
Teža (suha)	Približno 5,5 kg
Varnost	Pas, zaščita rezila, izklop v sili, omejevalnik niti
Redno vzdrževanje	Čiščenje zračnega filtra, menjava olja (vsakih 50 ur), zamenjava svečke, mazanje menjalnika
Nadomestni deli	Zračni filter, svečka, rezalna glava, rezila, najlonska nit, mast
Priloženi dodatki	Pas, zaščita, kombinirani ključ, inbus ključ, merica za olje, očala (odvisno od modela)
Popravljivost	Obrnite se na pooblaščeni center HiKOKI

Pogosto zastavljena vprašanja - CG25EUAP HiKOKI

Kakšno gorivo uporabiti za kosilnico HiKOKI CG25EUAP ?

Uporabljajte neosvinčeni bencin z oktanskim številom 89. Ne mešajte olja z gorivom, ker je motor 4-taktni. Vedno polnite na prostem, stran od ognja ali isker.

Kako zagnati motor, ko je hladen ?

1. Vklopite stikalo na ON. 2. Večkrat pritisnite sesalno črpalko, dokler gorivo ne začne krožiti. 3. Zataknite zaklop v zaprt položaj (start). 4. Močno povlecite vrv zaganjalnika. 5. Po prvih sunkih odprite zaklop. 6. Ponovno povlecite za zagon. Pustite, da se motor ogreva 2-3 minute.

Kako nastaviti dolžino najlonske niti v polavtomatski glavi ?

Pri nizkih vrtljajih motorja potrkajte rezalno glavo ob tla: nit se podaljša za približno 3 cm na udarec. Idealna dolžina je 11 do 14 cm na vsako stran. Nit lahko podaljšate tudi ročno po zaustavitvi motorja.

Katero motorno olje uporabiti in kako ga zamenjati ?

Uporabljajte olje SAE 10W-30. Prostornina je 80 ml. Za menjavo pustite, da se motor ohladi, odstranite oljni čep, nagnite napravo, da izpraznite staro olje v posodo, nato napolnite do roba odprtine. Olje zamenjajte po 10 urah (prvič) nato vsakih 50 ur.

Kako namestiti kovinsko rezilo ?

Zavrtite gred s šestrobim ključem. Sestavite v vrstnem redu: podporni del A, rezilo, podporni del B, pritrdilna matica (levi navoj, privijte v nasprotni smeri urinega kazalca). Zategnite na 14 ± 2 N·m. Preverite, da rezilo ne niha in da je rezalni rob v pravi smeri.

Kaj storiti, če se rezalno orodje vrti v prostem teku ?

To je nevarno. Počasi zavrtite vijak za nastavitev prostega teka (T) v nasprotni smeri urinega kazalca, dokler se orodje ne ustavi. Če težave ne odpravite, takoj ustavite motor in se obrnite na pooblaščeni center HiKOKI.

Kako očistiti zračni filter ?

Odstranite pokrov filtra in vzemite filter ven. Operite ga z bencinom, pustite, da se popolnoma posuši, preden ga namestite nazaj. Zamenjajte ga, če je poškodovan ali zelo umazan. Čistite ga vsak dan ali pogosteje v prašnem okolju.

Kakšna so bistvena varnostna navodila ?

Vedno nosite zaščitna očala, čelado in zaščito za sluh. Vzdržujte varnostno razdaljo 15 m okoli sebe. Uporabljajte pas. Ne dotikajte se rezalnega orodja, ko deluje. Nikoli ne polnite goriva, ko motor teče. Počakajte, da se popolnoma ustavi, preden odložite napravo.

Kako zamenjati najlonsko nit v rezalni glavi ?

Pritisnite zapahne za sprostitev ohišja. Odstranite kolut in zavrzite staro nit. Novo nit dolžine 5 m prepognite na polovico, zanko zataknite v osrednji utor, ovijte oba kraka v isto smer, ločeno z ločilnikom. Pustite 10 cm prostih, ju napeljite skozi zaporne luknje in vstavite kolut nazaj v ohišje, tako da luknje poravnate z vodilom vrvice. Zaprite pokrov.

Kaj storiti, če motor ne zažene ?

Preverite gorivo (staro?), svečko (očiščena ali zamenjana, razmik 0,6 mm), zračni filter (čist) in ali je loputa za zagon pravilno nastavljena. Če je svečka zalita, jo odklopite, večkrat potegnite zaganjalnik, da odstranite odvečno gorivo, nato poskusite znova. Če nič ne pomaga, se obrnite na pooblaščeni servis.

NAVODILA ZA UPORABO CG25EUAP HiKOKI

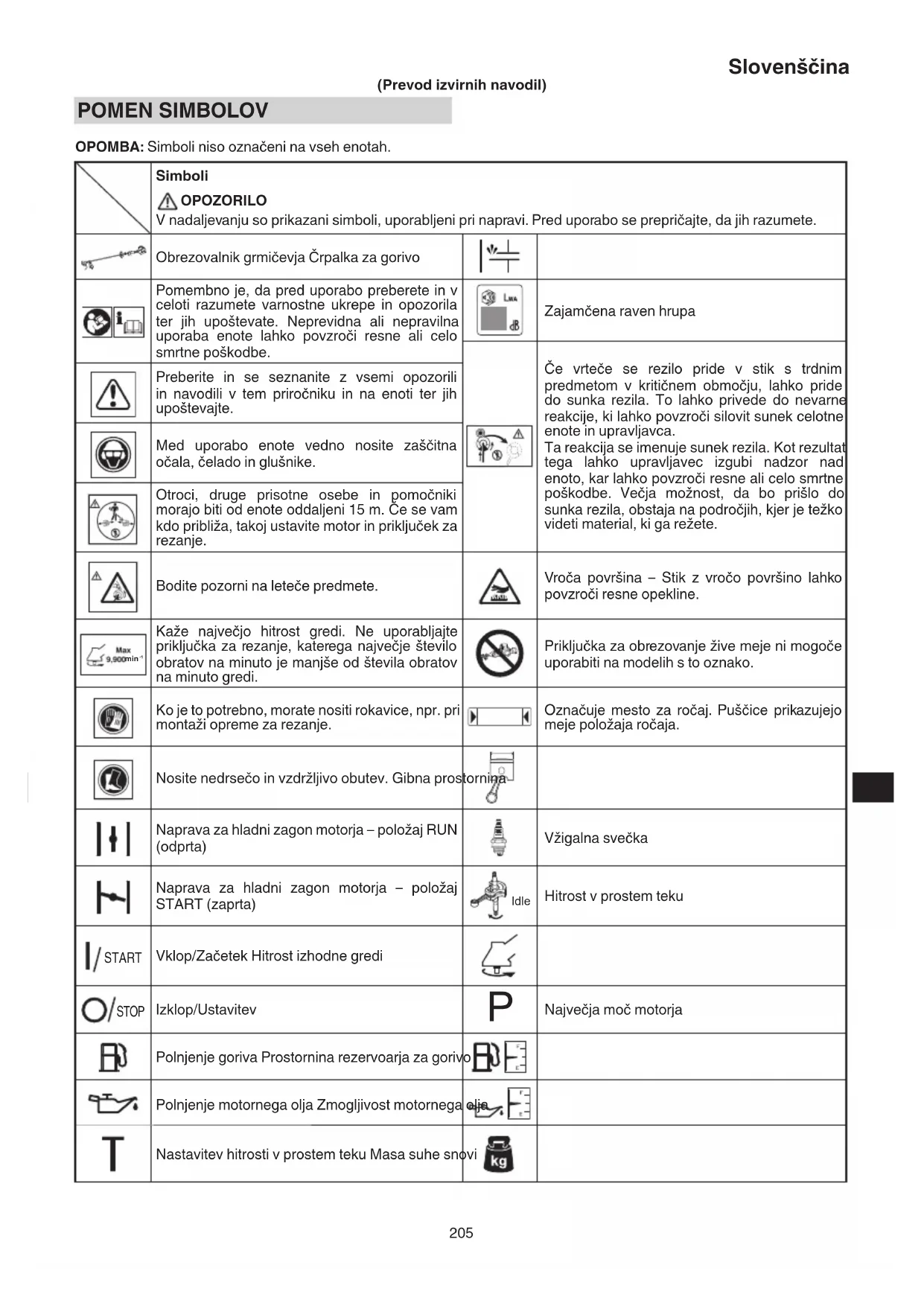

OPOMBA: Simboli niso označeni na vseh enotah.

OPOMBA: Ekvivalentna raven hrupa / vibracij se izračuna kot časovno povprečje celotne energije za ravni hrupa / vibracij v različnih delovnih pogojih z naslednjimi časovnimi porazdelitvami: * 1/2 prosti tek, 1/2 obremenitev.

	Simboli⚠ OPOZORILOV nadaljevanju so prikazani simboli, uporabljeni pri napravi. Pred uporabo se prepričajte, da jih razumete.
	Obrezovalnik grmičevja Črpalka za gorivo
	Pomembno je, da pred uporabo preberete in v celoti razumete varnostne ukrepe in opozorila ter jih upoštevate. Neprevidna ali nepravilna uporaba enote lahko povzroči resne ali celo smrtne poškodbe.		Zajamčena raven hrupa
			Če vrteče se rezilo pride v stik s trdnim predmetom v kritičnem območju, lahko pride do sunka rezila. To lahko privede do nevarne reakcije, ki lahko povzroči silovit sunek celotne enote in upravljavca.Ta reakcija se imenuje sunek rezila. Kot rezultat tega lahko upravljavec izgubi nadzor nad enoto, kar lahko povzroči resne ali celo smrtne poškodbe. Večja možnost, da bo prišlo do sunka rezila, obstaja na področjih, kjer je težko videti material, ki ga režete.
	Preberite in se seznanite z vsemi opozorili in navodili v tem priročniku in na enoti ter jih upoštevajte.
	Med uporabo enote vedno nosite zaščitna očala, čelado in glušnike.
	Otroci, druge prisotne osebe in pomočniki morajo biti od enote oddaljeni 15 m. Če se vam kdo približa, takoj ustavite motor in priključek za rezanje.
	Bodite pozorni na leteče predmete.		Vroča površina – Stik z vročo površino lahko povzroči resne opekline.
	Kaže največjo hitrost gredi. Ne uporabljajte priključka za rezanje, katerega največje število obratov na minuto je manjše od števila obratov na minuto gredi.		Priključka za obrezovanje žive meje ni mogoče uporabiti na modelih s to oznako.
	Ko je to potrebno, morate nositi rokavice, npr. pri montaži opreme za rezanje.		Označuje mesto za ročaj. Puščice prikazujejo meje položaja ročaja.
	Nosite nedrsečo in vzdržljivo obutev. Gibna prostorn
[6x4T]	Naprava za hladni zagon motorja – položaj RUN (odprta)	[0-34]	Vžigalna svečka
[0x6S]	Naprava za hladni zagon motorja – položaj START (zaprta)	[XX86] Idle	Hitrost v prostem teku
	Vklop/Začetek Hitrost izhodne gredi
[YDDX]	Izklop/Ustavitev	[706C]	Največja moč motorja
[706K]	Polnjenje goriva Prostornina rezervoarja za gorivo
	Polnjenje motornega olja Zmogljivost motornega	[252A]
[2000S]	Nastavitev hitrosti v prostem teku Masa suhe snoviPriključek za rezanje	[918S] a_hv , eq(F)	Raven vibracij po ISO 22867Sprednji ali levi ročaj/Ekvivalentno*
L_pA , eqISO22868	Raven zvočnega tlaka LpA po ISO 22868Ekvivalentno*	a_hv , eq(R)	Raven vibracij po ISO 22867Zadnji ali desni ročaj/Ekvivalentno*
L_WA , Ra(M)2000/14/EC	Izmerjena raven zvočne moči LwA po 2000/14/ESObremenitev	K	Negotovost
L_WA , Ra(G)2000/14/EC	Zajamčena raven zvočne moči LwA po 2000/14/ESObremenitev
Pred uporabo vaše napravePozorno preberite priročnik.Preverite, ali je oprema za rezanje pravilno nameščena in nastavljena.Zaženite enoto in preverite nastavitev uplinjača. Glejte poglavje »VZDRŽEVANJE«.

OPIS DELOV (SI. 1)

Ker se priročnik nanaša na več modelov, lahko pride do razlik med slikami in vašo enoto. Uporabite navodila, ki se nanašajo na vašo enoto.

A: Pokrov rezervoarja za gorivo
B: Sprožilec plina
C: Ročica zaganjalnika
D: Varovalo priključka za rezanje
E: Podaljšek varovala
F: Priključek za rezanje
G: Cev pogonske gredi
H: Ročaj
l: Kljuka
J: Stikalo za vžig
K: Vžigalna svečka
L: Ćrpálka za gorivo
M: Oprtnik
N: Zápora sprožilca plina
O: Ročica za hladni zagon motorja
P: Motor
Q: Zobniško ohišje
R: Pokrov za olje
S: Kombinirani cevasti ključ
T: Navodila za rokovanje
U: Zaščitna očala
V: Inbus ključ
W: Pokrov rezila (če je priložen)
X: Pokrov motorja
Y: Spojka za kabel (če je priložena)
Z: Merilna posoda za motorno olje

OPOZORILA IN VARNOSTNA NAVODILA

Posebej skrbno upoštevajte izjave, pred katerimi se nahajajo naslednje besede:

OPOZORILO

Označuje veliko verjetnost resnih telesnih poškodb ali smrtno nevarnost, v primeru neupoštevanja navodil.

POZOR

Označuje verjetnost telesnih poškodb ali materialne škode, v primeru neupoštevanja navodil.

OPOMBA

○ Nosite zaščitno čelado(1). (SI. 2)
○ Vedno nosite zaščitni vizir ali očala (2). (SI. 2)
O Nosite odobrene glušnike (3). (SI. 2)
Dolgotrajna izpostavljenost hrupu lahko povzroči trajno okvaro sluha.

Upoštevajte okolico. Bodite pozorni na ljudi v bližini, ki morda opozarjajo na težavo. Zaščitno opremo snemite takoj, ko ugasnete motor.

○ Vedno nosite trpežne majice z dolgimi rokavi (4), dolge hlače (5), nedrsečo obutev (6) in rokavice (7). (SI. 2)
Pri delu z orodjem ne nosite ohlapnih oblačil, nakita, kratkih hlač, sandalov in ne bodite bosi.

Lase spite nad ramena.

O Orodja ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil.

Orodja ne uporabljajte ponoči ali v slabih vremenskih razmerah, ko je vidljivost slaba. Prav tako orodja ne uporabljajte, ko dežuje ali takoj po dežju.

Med delom na spolzkih tleh bi se lahko poškodovali, če bi izgubili ravnotežje.

○ V nobenem primeru ne dovolite, da bi orodje upravljal otrok ali neizkušena oseba.

○ Motorja ne zaženite v bližini kakšrnih koli vnetljivih snovi, npr. suhega listja, odpadnega papirja ali goriva.

○ Motorja nikoli ne zaženite ali pustite teči v zaprtem prostoru ali zgradbi. Vdihavanje izpušnih plinov je smrtno nevarno.

O Na ročajih ne sme biti olja ali goriva.

○ Med namestitvijo ali odstranjevanjem priključka za rezanje morate nositi rokavice. Če tega ne upoštevate, lahko pride do poškodb.

○ Pri dolgotrajnem delu se občasno ustavite in vzemite odmor, da preprečite morebitni sindrom tresenja rok (HAVS), ki se pojavi zaradi vibracij.

OPOZORILO

○ Pri upravljanju z orodjem vedno uporabljajte ustrezno zaščitno opremo in oblačila. Če tega ne upoštevate, lahko pride do nesreč, kot so opekline ali poškodbe. (SI. 2)

○ Med obratovanjem se ne dotikajte območja okrog svečke ali visoke napetosti. Če tega ne upoštevate, lahko pride do električnega udara.

○ Med obratovanjem zagotovite, da se otroci ne nahajajo v bližini orodja.

○ Med obratovanjem ali takoj po njem se ne dotikajte motorja, pokrova motorja ali izpušne odprtine. Če tega ne upoštevate, lahko pride do opeklin ali poškodb.
Sistemi za dušenje vibracij ne zagotavljajo, da ne boste utrpeli sindroma tresenja rok ali sindroma zapestnega prehoda. Zato morajo upravljavci, ki dolgotrajno in redno uporabljajo enoto, skrbno spremljati stanje svojih rok in prstov. V kolikor se pojavi kateri od zgoraj naštetih šimptomov, takoj poiščite zdravniško pomoč.
○ Če uporabljate kakršen koli medicinski električni/elektronski pripomoček, kot je srčni spodbujevalnik, se pred delom z električnim orodjem posvetujte s svojim zdravnikom in s proizvajalcem opreme.

Varnost enote/naprave

○ Pred vsako uporabo preglejte celotno enoto/orodje. Zamenjajte poškodovane dele. Preglejte, će morda uhaja gorivo, in se prepričajte, da so vsa tesnila na mestu in ustrezno pritrjena.
○ Pred uporabo enote/orodja zamenjajte dele, ki so okrušeni, odlomljeni ali kakor koli poškodovani. Okvarjeni deli lahko povečajo tveganje za nesreče in lahko povzročijo poškodbe.
○ Prepričajte se, da sta varovalo priključka za rezanje in oprtnik pravilno nameščena. Če varovalo priključka za rezanje in oprtnik nista pravilno nameščena, ne uporabljajte orodja.
○ Med nastavljanjem uplinjača nikomur ne dovolite v bližino orodja.
○ Uporabljajte le priključke, ki jih priporoča proizvajalec za to enoto/orodje.
○ Pred uporabo enote se prepričajte, da na njej ni nobenih orodij, npr. nastavitvenega ključa ali viličastega ključa.

OPOZORILO

○ Enote/orodja nikoli ne spreminjajte na kakršen koli način. Enote/orodja ne uporabljajte za dela, za katera ni bilo izdelano.
○ Poseganje v motor razveljavi EU-homologacijo tega motorja.
○ Nepooblaščene spremembe in/ali dodatki lahko povzročijo hude telesne poškodbe ali celo smrt upravljavca ali drugih oseb.

Varno ravnanje z gorivom

○ Gorivo nalivajte na prostem in tam, kjer ni isker ali ognja.
○ Za gorivo uporabljate le posodo, ki je temu namenjena.
○ Preden zaženete motor, se umaknite vsaj 3 m stran od mesta dolivanja goriva.
○ Preden odstranite pokrov rezervoarja za gorivo, zaustavite motor. Pokrova posode za gorivo ne odstranite med obratovanjem.
○ Preden shranite enoto/orodje, izpraznite rezervoar za gorivo. Priporočamo, da po vsaki uporabi iztočite gorivo. Če je v posodi gorivo, shranite tako, da gorivo ne izteka.

OPOZORILO

○ Gorivo je hitro vnetljivo in eksplozivno ter škodljivo za vdihavanje, zato bodite izredno previdni pri nalivanju goriva in ravnanju z njim.
○ V bližini goriva ali enote/orodja ter med uporabo enote/orodja ne kadite oz. ne dovolite kajenja.
○ Preden zaženete motor, obrišite vso razlito gorivo.
○ Enoto/orodje in gorivo shranite na mesto, kjer hlapi goriva ne morajo priti v stik z iskrami ali odpritim ognjem iz vodnih grelnikov, električnih motorjev ali stikal, peči itd.
- Če enoto uporabljate v suhih območjih, zagotovite, da je oprema za gašenje požara takoj na voljo.
- Če ugasnete motor, da bi dolili gorivo, počakajte, da se enota ohladi, preden ga nalijete.

Varnost pri rezanju

○ Ne režite nobenih drugih materialov razen trave in grmovja.

○ Pred vsako uporabo preglejte področje, ki ga boste rezali.
Odstranite predmete, ki lahko poletijo ali se lahko zapletejo.
Orodja ne uporabljajte v območjih s koreninami dreves ali kamenjem.
○ Pri rezanju trave, ki je bila poškropljena z insekticidom, uporabljajte masko za zaščito dihal.
Otroci, živali, prisotne osebe in pomočniki morajo upoštevati varnostno razdaljo 15 m. Če se vam kdo približa, takoj zaustavite motor.
○ Bodite previdni, saj se lahko motor zažene z zakasnitvijo, ko povlečete ročico zaganjalnika.
O Motor vedno držite na desni strani svojega telesa.
O Trdno držite enoto/orodje z obema rokama.
○ Ohranite trdno stojišče in ravnotežje telesa. Z orodjem ne segajte predaleč.
Izguba ravnotežja med delom lahko vodi do poškodb.
○ Med delovanjem motorja držite vse dele telesa stran od dušilca in priključka za rezanje.
○ Priključek za rezanje držite pod kolenom.
○ Bodite previdni pri delu na območjih z električnimi kabli ali plinskimi cevmi.
○ Priključek za rezanje uporabljajte le za rezanje trave ali grmovja. Priključka za rezanje ne uporabljajte na območjih, kjer lahko pride v stik z vodo, npr. v mlakah, ali se zakoplje v blato. Če tega ne upoštevate, lahko poškodujete sebe ali enoto.
Orodja ne uporabljajte dlje časa pri nizki hitrosti z visoko ravnjo vibracij. Če tega ne upoštevate, lahko poškodujete motor.
○ Preden se prestavite v novo delovno območje ali preden pregledate, nastavite ali zamenjate priključke za rezanje, dodatke itd., izključite orodje in se prepričajte, da so se vsi priključki za rezanje zaustavili.
○ Delujočega orodja nikoli ne odlagajte na tla.
○ Nikoli se ne dotikajte vrtečih se priključkov za rezanje.
○ Vedno se prepričajte, da je motor izklopljen in da so se priključki za rezanje popolnoma zaustavili, preden iz njih odstranite umazanijo ali ostanke trave.
○ Pri delu z električno opremo imejte vedno pri sebi prvo pomoč.
○ Preden odmaknete enoto s telesa ali preden jo pustite brez nadzora, izklopite motor in se prepričajte, da se priključek za rezanje popolnoma zaustavil.
○ Če po nesreči udarite ob enoto ali jo izpustite na tla, jo takoj preglejte, da se prepričate, da na njej ni poškodb, razpok ali deformacij.
○ Če orodje slabo deluje in proizvaja čuden hrup ali tresljaje, takoj izklopite motor in ga odnesite prodajalcu v pregled in popravilo.
Nadaljnja uporaba v teh pogojih bi lahko povzročila poškodbe in škodo na orodju.
O Úporabljajte v skladu z lokalními zakoni in predpisi.

OPOZORILO

NEVARNOST POVRATNEGA UDARCA (SI. 3)

Ko uporabljate kovinske priključke za rezanje, kot so rezila, lahko stik sprednje ali desne strani vrtečega se priključka z ovirami, kot so drevesa ali druge trde površine, povzroči, da enota zagrabi oviro, kar privede do povratnega udarca na desni strani upravljavca.

Do povratnega udarca lahko pride, ko priključek za rezanje pride v stik s štori dreves ali kamni, ki so skriti za plevelom. Pred začetkom dela se vedno prepričajte, da za plevelom ni skritih ovir.

Da zmanjšate nevarnost povratnega udarca, med delovanjem vedno postavite enoto na desno stran telesa. Če je upravljavec pravilno postavljen, ko se priključek za rezanje vrti, bo nevarnost neposrednega stika enote s telesom manjša.

Slovenščina

Varnost pri vzdrževanju

O Enoto/orodje vzdržujte v skladu s priporočenimi postopki.
○ Pred izvajanjem vzdrževalnih del odklopite vžigalno svečko, razen će gre za nastavljanje uplinjača.
○ Med nastavljanjem uplinjača nikomur ne dovolite v bližino orodja.
○ Uporabljajte le originalne nadomestne dele HiKOKI, ki jih priporoča proizvajalec.

POZOR

Potezne vrvice ne razstavljajte. Zaradi zagonske vzmeti lahko pride do resnih poškodb.

OPOZORILO

Nepravilno vzdrževanje je lahko vzrok resnih poškodb motorja ali resnih telesnih poškodb.

Prenašanje in shranjevanje

○ Enoto/orodje prenašajte z izklopljenim motorjem, pri tem pa držite dušilec stran od telesa.
○ Pred shranjevanjem ali prenosom enote/orodja počakajte, da se motor ohladi, izpraznite rezervoar za gorivo in zavarujte enoto/orodje. Če tega ne upoštevate, lahko pride do požara ali nesreč.
○ Preden shranite enoto/orodje, izpraznite rezervoar za gorivo. Priporočamo, da po vsaki uporabi iztočite gorivo. Če je v posodi gorivo, shranite tako, da gorivo ne izteka.
○ Enoto/orodje shranjujte izven dosega otrok.
○ Enoto skrbno očistite in vzdržujte ter jo shranite na suho mesto.
○ Pred prevozom ali skladiščenjem obvezno prestavite stikalo motorja v položaj za izklop.
○ Pred prevozom ali skladiščenjem odstranite priključek za rezanje ali rezilo pokrijte s pokrovom.
○ Med prevozom morate orodje zaščititi, da preprečite izqubo goriva, škodo ali telesno poškodbo.
○ Če opozorilne nalepke ni mogoče prebrati ali će se je odlepila oz. postala nečitljiva, jo zamenjajte z novo. Za nakup novih nalepk stopite v stik s pooblaščenimi servisnimi centri HiKOKI.

V situacijah, ki niso opisane v tem priročniku, ravnajte previdno in razumno. Za dodatno pomoč pokličite pooblaščenimi servisnimi centri HiKOKI.

SPECIFIKACIJE

TEHNIČNI PODATKI tega orodja so navedeni v tabeli na strani 261.

OPOMBA

Vsi podatki se lahko spremenijo brez obvestila.

POSTOPEK MONTAŽE

Namestitev ročaja

(1) Ročaj z zanko (SI. 4)

Namestite ročaj na cev pogonske gredi.

Pred uporabo nastavite mesto ročaja na najbolj udoben položaj.

Trdno pritrdite ročaj s 4 sorniki.

OPOMBA

Če ima vaša enota nalepko za položaj ročaja (8) na cevi pogonske grede, upoštevajte sliko.

(2) Dvoročni ročaj (SI. 5)

Odstranite držalo ročaja (9) iz sklopa.

Namestite ročaja in rahlo pritrdite držalo ročaja s štirimi vijaki. Nastavite na ustrezen položaj. Nato ga trdno pritrdite s sorniki.

Pritrdite zaščitno cev na cev pogonske gredi ali ročaj z uporabo objemk za kabel (10), da se ne bo premikala. (SI. 6)

Namestitev oprtnika

OPOZORILO

Če izdelek vključuje oprtnik, ga vedno uporabljajte.

Namestite zanko za oprtnik (11) na kljuko (12) na cevi pogonske gredi. (SI. 7)

Nastavite dolžino oprtnika za lažje upravljanje orodja.

OPOMBA

Morda boste morali nastaviti položaj kljuke (12), da bo enota uravnotežena. To naredite tako, da zrahljate sornik (13) in nastavite položaj kljuke (12). Ko ste nastavili položaj, trdno privijte sornik (13). (SI. 7)

Namestitev varovala priključka za rezanje

OPOZORILO

Če je nameščeno neustrezno ali okvarjeno varovalo, lahko pride do hudih telesnih poškodb.

POZOR

Nekatera varovala priključka za rezanje so opremljena z rezilom za omejitev dolžine nitke, Zato bodite previdni pri njihovi uporabi.

OPOMBA

○ Če uporabljate rezalno glavo z dvodelnim varovalom priključka za rezilo, namestite podaljšek varovala na varovalo priključka za rezilo in dobro privijte pritrdilni vijak (14). (SI. 8)
Držalo varovala bo na nekaterih modelih morda že nameščena na ohišju zobniškega prenosa.

Poravnajte varovalo nastavka za rezanje z nosilcem varovala (15) in ga s pomočjo vijaka in držala varovala (16) (če je nameščeno) pritrdite na cev pogonske gredi. (SI. 9)

OPOZORILO

Če uporabljate kovinska ali plastična rezila, odstranite podaljšek varovala. Če tega ne upoštevate, lahko pride do poškodb ali škode na varovalu priključka za rezanje.

OPOMBA

Za odstranitev podaljška varovala glejte slike. Nosite rokavice, saj ima podaljšek rezilo za omejitev dolžine nitke. Razrahljajte vijak (14). Nato pritisnite tri kvadratne sponke na varovalu eno za drugo v vrstnem redu. (SI. 10)

Namestitev priključka za rezanje

OPOZORILO

○ Priključek za rezanje ustrezno in trdno namestite, kot je navedeno v navodilih za rokovanje.
Če priključek ni ustrezno ali trdno pritrjen, se lahko sname in povzroči hude ali celo smrtne poškodbe.
○ Priključka za rezanje ne namestite ali odstranite med delovanjem motorja.
○ Vedno uporabite originalne priključke za rezanje in kovinske pritrdilne elemente HiKOKI.

Namestitev polavtomatske rezalne glave

(če je priložen)

1. Funkcija

Samodejno dovaja več najlonske nitke za rezanje, ko jo stresete pri nizkem številu vrt/min (manj kot 6000 min ^-1 ).

Tehnični podatki

Kataloška št.	Vrsta pritrdilnega vijaka	Smer rotacije	Velikost pritrdilnega vijaka
6600570	Matica	V nasprotni smeri urnega kazalca	M10xP1,25-LH

Primerna najlonska nitka

Premer vrvice: Φ2,4 mm Dolžina: 5 m

1. Previdnostni ukrepi

○ Ohišje mora biti trdno pritrjeno na pokrov.

○ Preverite, ali se na pokrovu (17), ohišju (18) in ostalih sestavnih delih nahajajo razpoke ali druge poškodbe. (SI. 11)

○ Preverite, ali sta ohišje in gumb obrabljena.

Če je na dnu (19) gumba luknja, dele takoj zamenjajte z novimi. (SI. 11)

○ Rezalna glava mora biti trdno nameščena na zobniškem ohišju enote.

- Če rezalna glava ne dovaja pravilno rezalne nitke, preverite, ali so najlonska nitka in vsi sestavni deli pravilno nameščeni. Za dodatno pomoč stopite v stik s pooblaščenimi servisnimi centri HiKOKI.

OPOZORILO

Za glave HiKOKI uporabljajte le upogljive, nekovinske nitke, ki jih priporoča proizvajalec. Nikoli ne uporabljajte žice ali žičnih vrvi, saj se lahko pretrgajo in postanejo nevarni izstrelki.

1. Namestitev (SI. 12)

Vstavite šestkotni izvijač (20) v odprtino ohišja naprave in utor držala rezalnika (A) (21), da zaklenete gred.

Namestite rezalno glavo na zobniško ohišje kosilnice z nitko/obrezovalnika grmičevja. Pritrdilna matica ima levi navoj. Pritrdilna matica ima levi navoj. Obrnite jo v smeri urnega kazalca, da jo zrahljate, in v nasprotni smeri urnega kazalca, da jo zategnete.

OPOMBA

Ker v tem primeru pokrov držala rezalnika ni uporabljen, ga shranite za situacije, ko boste uporabljali kovinsko rezilo, će je priložen.

1. Nastavitev dolžine nitke

Nastavite hitrost motorja na najnižjo možno raven in potrkajte z rezalno glavo ob tla. Z vsakim trkom se bo najlonska nitka izvlekla za približno 3 cm. (SI. 13)

Najlnosko nitko lahko podaljšate tudi ročno, vendar mora biti pri tem motor popolnoma zaustavljen. (SI. 14)

Pred vsakim obratovanjem nastavite najlonsko nitko na ustrezno dolžino 11–14 cm.

Namestitev rezila za rezanje (Sl. 15)

(Če je priloženo)

Vstavite šestkotni izvijač (20) v odprtino ohišja naprave in utor držala rezalnika (A) (21), da zaklenete gred.

Sestavite dele v naslednjem vrstnem redu: Držalo rezalnika (A) (21), rezilo (22), držalo rezalnika (B) (23), pokrov matice (24).

Pritrdilno matico privijte s kombiniranim ključem s priteznim navorom 14 ± 2 N·m. Treba je paziti, da ima matica za pritrjevanje rezalnika (25) leve navoje (v smeri urnega kazalca za zrahljanje/v naprotni smeri urnega kazalca za zategovanje).

OPOMBA

○ Pri nameščanju držala rezila (B) (23) obrnite vbočeno stran navzgor.

○ Pri nameščanju ali odstranjevanju rezila nosite rokavice in namestite pokrov rezila na rezilo.

POZOR

Pred začetkom uporabe preverite, ali je pokrov matice (24) obrabljen ali razpokan. Če najdete poškodbo ali obrabljenost, ga zamenjajte, ker je to potrošni material.

OPOZORILO

○ Pri namestitvi rezila za rezanje se prepričajte, da nima razpok ali kakršnih koli poškodb ter da so robovi za rezanje obrnjeni v pravilno smer.

○ Odstranite morebitni pesek s površine pritrdilnih elementov rezila (držala rezalnika (A) (21), držala rezalnika (B) (23), pokrova matice (24), matice (25)). Če tega ne upoštevate, se lahko matice zrahljajo.

○ Izboklina držala rezalnika (A) (21) lahko med privijanjem matice (25) postane neporavnana z rezilom (22). Pred uporabo zagotovite, da je rezilo pravilno nameščeno. (SI. 16)
○ Ročno zavrtite rezilo in se prepričajte, da ni majanja ali neobičajnega zvoka. Majanje lahko povzroči neobičajne vibracije ali zrahljanje matic.

POSTOPKI UPRAVLJANJA

Motorno olje

Vedno uporabljajte navedeno motorno olje (večnamensko olje z klasifikacijo SAE 10W-30). Pomanjkljivo motorno olje ali uporaba motornega olje, ki ni priporočeno, lahko povzroči okvaro enote.

Polnjenje motornega olja

○ Enoto postavite horizontalno na čisto, ravno površino.
○ Odstranite pokrov za olje in preverite, ali motorno olje pride do ust odprtine rezervoarja. (SI. 17)
Če je nivo olja nizek, ali ko enoto uporabljate prvič, napolnite rezervoar z motornim oljem do ust odprtine rezervoarja za olje.
○ Če je motorno olje opazno umazano ali spremenjene barve, zamenjajte olje.
○ Potem ko dolijete olje, privijte kapo za olje.
○ Ko enoto uporabljate prvič, motorno olje zamenjajte po približno 10 urah delovanja motorja. Nato olje zamenjajte vsakih 50 ur delovanja.

POZOR

Da bi se izognili tveganju poškodb opeklin, pustite naj se motor popolnoma ohladi pred zamenjavo motornega olja.
Da bi preprečili okvaro, pazite, da v rezervoar med polnjenjem ne pride pesek ali umazanija.

Gorivo

OPOZORILO

○ Pri dolivanju ali delu z gorivom poskrbite za dobro zračenje.
○ Gorivo je zelo vnetljivo. Če ga vdahnete ali polijete na svoje telo, lahko pride do resne poškodbe telesa. Ko rokujete z gorivom, bodite vedno pozorni. Vedno imejte dobro zračenje, če ravnate z gorivom v zgradbi.
○ Obvezno uporabljajte 89-oktanski neosvinčen bencin.
○ Ne uporabljajte mešanice bencina in motornega olja, ker to lahko povzroči okvaro zaganjalnika ali zmanjšanje moči.

Nalivanje goriva

OPOZORILO

○ Pred dolivanjem goriva vedno ugasnite motor in ga nekaj minut pustite, da se ohladi.
V bližino mesta, kjer polnite gorivo ne kadite in ne prinašajte ognja ali isker.
○ Ko dolivate gorivo, počasi odprite rezervoar za gorivo, da morebitni nadtlak izgine.
○ Po polnjenju previdno zategnite pokrov rezervoarja za gorivo.
O Pred začetkom dela vedno premaknite enoto najmanj 3 m stran od mesta, kjer ste dolivali gorivo.

○ Razlito gorivo vedno takoj sperite z oblačil z milom.

○ Po polnjenju vedno preverite, da gorivo ne izteka.

Da bi odstranili statično elektriko iz glavnega ohišja, rezervoarja za gorivo in upravljavca, se pred dolivanjem goriva dotaknite rahlo vlažnih tal.

Preden dolijete, dobro očistite mesto okoli pokrova za rezervoar, da preprečite vdor umazanije v rezervoar.

Slovenščina

Začetek dela

OPOZORILO

○ Pred vklopom orodja se prepričajte, da se nastavek za rezanje ne dotika kakšnih predmetov ali tal. V nasprotnem primeru se lahko nastavek za rezanje nepričakovano zavrti in povzroči poškodbe.

○ Prepričajte se, da se nastavek za rezanje ne vrti, ko je motor v prostem teku. Če se vrti, prilagodite število vrtljajev prostega teka v skladu z navodili v »Nastavitev prostega teka« v poglavju »VZDRŽEVANJE«. Če se nastavek za rezanje po tej nastavitvi še vedno vrti, takoj ustavite motor in prenehajte z uporabo, nato pa odnesite orodje v najbližji HiKOKljev pooblaščeni servisni center.

(1) Zagon hladnega motorja

1. Prestavite stikalo za vžig (26) v položaj »ON« (vklop). (SI. 18)

2. Večkrat potisnite vžigalno žarnico (27), da gorivo steče skozi povratno cev (28). (SI. 19)

3. Premaknite ročico naprave za hladni zagon motorja (29) v položaj START (zagon) (zaprta) (A). (SI. 20)

4. Na hitro potegnite zaganjalo vrvico in pri tem pazite, da zadržite ročaj, da preprečite njegov povratni udarec. (SI. 21)

5. Ko slišite da se bo motor zagnal, obrnite ročico naprave za hladni zagon motorja v položaj RUN (delovanje) (odprta) (B). (SI. 20)

6. Nato še enkrat hitro povlecite zaganjalno vrvico. (Sl. 21)

OPOMBA

Če se motor ne vžge, ponovite postopke od 2 do 5.

1. Nato pustite motor okoli 2–3 minute, da se segreje, preden ga začnete obremenjevati.

2. Preverite, da se priključek za rezanje v prostem teku motorja ne vrti.

(2) Zagon toplega motorja

Uporabite le korake 1, 6 in 8 iz postopka za zagon hladnega motorja.

V primeru, da se motor ne zažene, uporabite enak zagonski postopek kot pri hladnem motorju.

Rezanje

OPOZORILO

○ Pri upravljanju enote vedno uporabljajte oprtnik ter nosite ustrezna oblačila in zaščitno opremo. (SI. 22)

○ Otroci, živali, prisotne osebe in pomočniki morajo upoštevati varnostno razdaljo 15 m. Če se vam kdo približa, takoj zaustavite motor. (SI. 23)

○ Ko se okoli priključka nabere trava ali ovijalke, zaustavite motor in priključek ter jih odstranite. Če nadaljujete z uporabo naprave, na kateri se je okrog priključka nabrala trava ali ovijalke, lahko pride do poškodb, npr. prehitre abrazije sklopke.

POZOR

Uporaba in vsebina previdnostnih ukrepov se razlikujeta glede na vrsto priključka za rezanje. Za zagotovitev varne uporabe upoštevajte navodila in smernice za vsako vrsto priključka.

OPOMBA

○ V nujnih primerih pritisnite gumb za hitro ustavitev ali povlecite loputo za ustavitev v sili (če je priložena). (SI. 24)

○ Uporabljajte v skladu z lokalnimi zakoni in predpisi.

(1) Uporaba polavtomatske rezalne glave

○ Ko uporabljate ta priključek, nastavite motor na visoko hitrost.

○ Travo režite od leve proti desni. Odrezana trava se bo odvajala stran od telesa, kar bo zmanjšalo stik trave z vašimi oblačili. (SI. 25)

○ Pri najlonski vrvici uporabite približno 2 cm na koncu vrvice za rezanje trave. Če uporabite celotno dolžino vrvice, boste zmanjšali hitrost vrtenja in otežili rezanje.

OPOMBA

Samodejno dovaja več najlonske nitke za rezanje, ko jo stresete pri nizkem številu vrt/min (manj kot 6000 min ^-1 ).

OPOZORILO

Ta izdelek je opremljen z rezilom za omejitev dolžine nitke, ki samodejno odreže odvečno nitko. Med uporabo enote ne odstranite varovala ali rezila za omejitev dolžine nitke.

Ker je pri najlonskih nitkah upor večji kot pri rezilih, lahko nepravilna uporaba poveča obremenitev motorja in povzroči škodo.

Ne uporabljajte, će je motor nastavljen na nizko hitrost. Če je hitrost motorja nizka, se lahko trava ovije okrog priključka, kar povzroči zdrsavanje sklopke, ki lahko privede do njene abrazije.

○ Pri rezalnih glavah z najlonsko nitko vedno uporabite nitko, daljšo od 15 cm. Če je nitka prekratka, se bo hitrost vrtenja povečala, kar lahko poškoduje rezalno glavo z najlonsko nitko.

(2) Uporaba rezila

O Nastavite hitrost motorja glede na upor trave. Za mehko travo uporabljajte nizke hitrosti, za trdovratne šope trave pa uporabljajte visoke hitrosti.

○ Travo režite od desne proti levi, pri čemer za rezanje uporabite levo stran rezila. (SI. 26)

- Če rezilo med rezanjem rahlo magnete v levo, se bo odrezana trava nabirala na levi strani, kar bo olajšalo pobiranje.

OPOMBA

Preveliko povečanje hitrosti vrtenja lahko povzroči hitrejšo obrabo rezila, vibracije in hrup. Prav tako povzroči večjo porabo goriva.

OPOZORILO

Če vrteče se rezilo pride v stik s trdnim predmetom v kritičnem območju, lahko pride do sunka rezila. To lahko privede do nevarne reakcije, ki lahko povzroči silovit sunek celotne enote in upravljavca. Ta reakcija se imenuje sunek rezila. Kot rezultat tega lahko upravljavec izgubi nadzor nad enoto, kar lahko povzroči resne ali celo smrtne poškodbe. Večja možnost, da bo prišlo do sunka rezila, obstaja na področjih, kjer je težko videti material, ki ga režete.

Če priključek za rezanje udari ob kamenje ali druge odpadke, zaustavite motor in se prepričajte, ali so priključek in povezani deli nepoškodovani.

Zaustavitev (Sl. 27)

Zmanjšajte hitrost motorja in pustite motor nekaj minut v prostem teku, nato pa izključite stikalo za vžig (26).

OPOZORILO

Priključek za rezanje vas lahko poškoduje, medtem ko se še vrti po zaustavitvi motorja ali sprostitvi regulatorja obratov (ročice za plin). Ko enoto izključite, počakajte, da se priključek za rezanje zaustavi, preden jo odložite.

VZDRŽEVANJE

VZDRŽEVANJE, ZAMENJAVO ALI POPRAVILA NAPRAVE IN SISTEMA ZA NADZIRANJE EMISIJ LAHKO IZVEDE KATERA KOLI SERVISNA DELAVNICA ALI STROKOVNO USPOSOBLJEN SERVISER.

Nastavitev uplinjača (Sl. 28)

Uplinjač je natančen del, ki meša zrak in gorivo in je zasnovan tako, da zagotavlja visoko zmogljivost motorja. Preden se orodje odpošlje iz tovarne, se uplinjač med testno uporabo nastavi.

Nastavitve spreminjajte le, će je to potrebno zaradi okoljskih razmer (podnebje ali atmosferski tlak), vrste goriva, vrste motornega olja itd.

OPOZORILO

○ Ker je uplinjač izdelan z visoko stopnjo natančnosti, ga ne razstavljajte.
○ Edina nastavitev uplinjača, ki jo je možno pri tem izdelku nastavljati, je hitrost prostega teka (T).
○ Nikoli ne vklapljajte motorja brez popolne namestitve pokrova sklopke in sestavljene cevi! V nasprotnem primeru lahko sklopka postane ohlapna in povzroči telesne poškodbe.

T = vijak za prosti tek.

Nastavitev hitrosti v prostem teku (T)

OPOZORILO

○ Ko se motor ustavi, ne zavrtite vijaka za nastavitev hitrosti prostega teka (T) v smeri urinega kazalca preveč. V nasprotnem primeru se lahko nastavek za rezanje ob vklopu motorja nepričakovano zavrti in povzroči poškodbe.
○ Ne nastavljajte vijaka za nastavitev hitrosti prostega teka (T) za noben drug namen kot za nastavitev prostega teka.

Med nastavljanjem prostega teka naj bo motor vklopljen.

(1) Če se motor med prostim tekom ustavi
Zaženite motor in počasi zavrtite vijak za nastavitev hitrosti prostega teka (T) v smeri urinega kazalca, dokler ni v položaju, v katerem se motor vrti gladko. Takrat se prepričajte, da se nastavek za rezanje ne vrti.
(2) Če se nastavek za rezanje vrti v prostem teku Počasi zavrtite vijak za nastavitev hitrosti prostega teka (T) v nasprotni smeri urinega kazalca, dokler ni v položaju, v katerem se nastavek za rezanje ne vrti. Takrat se prepričajte, da je vrtenje motorja gladko.

OPOZORILO

Če se nastavek za rezanje po nastavitvi vijaka za nastavitev prostega teka (T) še vedno vrti, takoj ustavite motor in prenehajte z uporabo, potem pa se obrnite na najbližji HiKOKljev pooblaščeni servisni center.

Zamenjava motornega olja

Umazano motorno olje bo znatno zmanjšalo življejsko dobo motorja. Redno preverjajte in zamenjajte motorno olje.

POZOR

Da bi se izognili tveganju poškodb opeklin, pustite naj se motor popolnoma ohladi pred zamenjavo motornega olja.
Da bi preprečili okvaro, pazite, da v rezervoar med polnjenjem ne pride pesek ali umazanija.

Kdaj zamenjati olje: Ko enoto uporabljate prvič, po približno 10 urah delovanja ali po 1 mesecu, katero koli pride prej; potem da po vsakih 50 urah delovanja ali vsakih 6 mesecev, katero koli pride prej.

Specificirano motorno olje: Večnamensko olje z klasifikacijo SAE 10W-30

Zmogljivost motornega olja: 80 ml

1. Izklopite stikalo za vžig.
2. Preverite, ali je pokrov za gorivo varno pritrjen.
3. Odstranite pokrov za olje, nagnite enoto tako, da je odprtina rezervoarja na spodnji strani in izpustite motorno olje v posodo. (SI. 29)
4. Ko motorno olje do konca izteče, postavite enoto horizontalno na čisto, ravno površino.
5. Napolnite rezervoar z motornim oljem do usta odprtine rezervoarja za olje. (SI. 17)
6. Trdno zategnite kapo za olje z roko.

OPOMBA

O Odpadno motorno olje ne odložite v smeti ali v zemljo. Olje odložite v skladu z specifičnimi načini za vaše odmočje. Če niste prepričani, kontaktirajte trgovca, kjer ste kupili olje.
○ Napolnite rezervoar za olje z navedeno količino motornega olja. Preveč ali premalo motornega olja lahko povzroči okvaro motorja.
○ Motorno olje se naravno poslabša, tudi će se ne uporablja.
Redno menjajte motorno olje.

OPOZORILO

Medtem ko motor teče v prostem teku, se veriga ne sme vrteti.

Zračni fi Iter (Sl. 30)

Z zračnega filtra (30) je potrebno očistiti prah in umazanijo, tako da se prepreči:

○ Okvare uplinjača.
O Težave z zagonom.
O Zmanjšanje moči motorja.
○ Nepotrebna obraba delov motorja.
○ Neobičajna poraba goriva.

Zračni filter očistite vsak dan ali še pogosteje, če delate v zelo prašnem okolju.

Čiščenje zračnega filtra

Odstranite pokrov filtra za zrak in filter (28). Sperite te dele v bencinu. Preden ponovno sestavite, se prepričajte, da je filter suh. Zračni filter, ki ga uporabljate že nekaj časa, ni možno očistiti do konca. Zato ga je treba redno menjati. Poškodovani fi iter je treba zamenjati.

Filter za gorivo (Sl. 31)

Odstranite filter za gorivo (31) iz rezervoarja za gorivo in ga zamenjajte, če je umazan.

POMNI

Zamašen filter za gorivo (31) lahko prepreči dovod goriva in povzroči motnjo vrtenja na motorju.

Vžigalna svečka (Sl. 32)

Na stanje svečke vpliva:

O Nepravilna nastavitev uplinja ča.

O Težki obratovalni pogoji (npr. mraz).

○ Preveč motornega olja

Ti dejavniki so vzrok za usedline na elektrodah svečke, ki so lahko vzrok okvare in težav pri zagonu. Če motor deluje z zmanjšano močjo, se težko zažene ali slabo teče v prostem teku, vedno najprej preglejte svečko.

Če je svečka umazana, jo očistite in preglejte razdaljo med elektrodama. Ponovno prilagodite, će je to potrebno. Pravilen medprostor je 0,6 mm. Vžigalna svečka se mora zamenjati po približno 100 delovnih urah ali prej, će so elektrode zelo erodirane.

OPOMBA

V določenih območjih je treba v skladu z lokalno zakonodajo namestiti uporovno vžigalno svečko, da se zadušijo signali vžiga. Če je bila originalna naprava opremljena z uporovno vžigalno svečko, jo zamenjajte s svečko enake vrste.

Zobniško ohišje (Sl. 33)

Na vsakih 50 ur delovanja preverite raven masti na zobniškem ohišju ali kotnem zobniku tako, da odstranite čep za polnilo masti na strani kotnega zobnika.

Če na bočnih delih zobnikov ne vidite masti, do 3/4 napolnite zobniško ohišje s kakovostno večnamensko mastjo na osnovi litija. Zobniškega ohišja ne napolnite do konca.

Slovenščina

POZOR

○ Ko nameščate čep na prvotni položaj, odstranite morebitno umazanijo ali pesek.
○ Pred pregledom ali vzdrževanjem zobniškega ohišja se prepričajte, da se je ohišje ohladilo.

Polavtomatska rezalna glava

Zamenjava najlonske nitke

1. Odstranite ohišje (18) tako, da s palcema trdno pritisnete zaklopki navznoter, kot je prikazano na SI. 34.
2. Ko odstranite ohišje, izvlecite vreteno in odvrzite preostalo nitko.
3. Novo najlonsko nitko zložite neenakomerno (pribl. 10 cm) na polovico, kot je prikazano na sliki.

Konec najlonske nitke v obliki črke U zataknite v zarezo (32) na srednji pregradi vretena.

Obe polovici nitke na vretenu napnite v isto smer, in sicer tako, da vsaka polovica nitke ostane na svoji strani pregrade. (SI. 35)

1. Potisnite obe polovici nitke v odprtine zamaška (33) tako, da bosta prosta konca dolga približno 10 cm. (SI. 36)

2. Ko postavljate vreteno v ohišje, vstavite oba prosta konca nitke skozi vodilo za nitko (34). (SI. 37)

OPOMBA

Ko postavljate vreteno v ohišje, poskušajte odprtine na zamašku (33) poravnati z vodilom za nitko (34), da boste kasneje lažje spuščali nitko.

1. Pokrov namestite na ohišje tako, da zaklopci (35) na pokrovu ustrezajo dolgim odprtinam (36) na ohišju. Potem trdno potisnite ohišje, dokler se ne usede na mesto. (SI. 38)

2. Začetna dolžina nitke za rezanje mora biti približno 11–14 cm in mora biti enake dolžine na obeh straneh. (SI. 39)

Rezilo (Sl. 40)

OPOZORILO

Med rokovanjem z rezilom in izvajanjem vzdrževalnih del na rezilu nosite zaščitne rokavice.

○ Uporabite ostro rezilo. Topo rezilo bo prej povzročilo težave in sunke.
Zamenjajte pritrdilno matico, će je poškodovana in jo je težko zategniti.
○ Pri zamenjavi rezila kupite tisto, ki jo priporoča HiKOKI, z odprtino za namestitev premera 25,4 mm.
O Če uporabljate rezilo s 3 zobmi (37), se rezilo lahko uporablja na kateri koli strani.
○ Uporabljajte rezilo, ki ustreza vrsti dela.
O Pri zamenjavi rezil uporabljajte primerna orodja.
○ Ko robovi za rezanje postanejo topi, jih ponovno naostrite ali izpilite, kot je prikazano na sliki. Nepravilno ostrenje lahko povzroči prekomerne vibracije.
○ Zavrzite rezila, ki so na kakršen koli način zakrivljena, zvita, razpokana, zlomljena ali poškodovana.

OPOMBA

Pri ostrenju rezila je pomembno obdržati izvirno obliko polmera na spodnji strani zoba, da ne pride do razpok.

Za dolgotrajno skladiščenje

Odstranite vso gorivo iz rezervoarja in vso motorno olje. Zaženite motor in ga pustite teči, dokler se ne ustavi. Popravite kakršno koli poškodbo, ki je nastala zaradi uporabe. Orodje očistite s čisto krpo ali s stisnjenim zrakom. Skozi odprtino za vžigalno svečko nanesite na cilinder nekaj kapljic motornega olja in nekajkrat zavrtite motor, da se olje enakomerno razporedi.

Pokrijte enoto in jo shranite na suho mesto.

Načrt vzdrževanja

V nadaljevanju so splošna navodila o vzdrževanju. Za dodatne informacije pokličite pooblaščen HiKOKI servis.

Dnevno vzdrževanje

O O čistite zunanjo površino enote.
○ Preverite, ali je oprtnik nepoškodovan.
○ Preverite, ali je varovalo priključka za rezanje poškodovano ali razpokano. Če pride do udarcev ali razpok, zamenjajte varovalo.
○ Preverite, ali je priključek za rezanje pravilno centiriran, ali je oster in ali je brez razpok. Priključek za rezanje, ki ni centiriran, lahko povzroči močne vibracije, ki lahko poškodujejo enoto.
○ Preverite, ali je matica priključka za rezanje dovolj zategnjena.
○ Preverite, ali je varovalo rezila nepoškodovano in ali ga je mogoče varno namestiti.
○ Preverite, će so matice in vijaki ustrezno priviti.
○ Preverite količino in stanje motornega olja.
○ Preverite, ali je enota nepoškodovana in brez okvar.

Tedensko vzdrževanje

○ Preglejte zaganjalnik, predvsem vrvico in povratno vzmet.
O Očistite zunanjo površino vžigalne svečke.
○ Odstranite vžigalno svečko in preverite razdaljo med elektrodama. Prilagodite jo na 0,6 mm ali pa zamenjajte vžigalno svečko.
○ Preverite, ali je kotni zobnik napolnjen z mastjo do 3/4.
○ Očistite zračni filter.

Mesečno vzdrževanje

○ Sperite rezervoar za gorivo z bencinom.
O Čistite zunanjo površino uplinjača in območje okoli njega.
O Očistite ventilator in območje okoli njega.

IZBIRA DODATKOV

Dodatki za to orodje so navedeni na strani 262.

IZBIRA PRIKLJUČKOV ZA REZANJE

Priporočljivi dodatki za vsak model so navedeni v spodnji tabeli.

Za nakup stopite v stik s pooblaščenimi servisnimi centri HiKOKI.

Pozorno preglejte spodnjo tabelo, saj dodatkov, ki niso označeni z >•••, ni mogoče namestiti.

Seznam priporočenih priključkov

Tip Ime		Specifikacija			ROČAJ Z ZANKO	ROČAJ MOTORJA
		Premer	Adapter podajalnega sistema ali Št. zob (rezilo)	Debelina rezila (mm) ali premer linije obrezovalnika (mm)	CG25EUAP (L)	CG25EUAP
ALUMINIASTE GLAVE	NAJLONSKA GLAVA CH-100(Z NAJLONSKO LINIJO)	4"	Linija predhodnega rezanja	2,2–3,0	●	●
	NAJLONSKA GLAVA CH-100				●	●
	NAJLONSKA GLAVA CH-300(S POKROVOM DRŽALA REZILA)	5"	Ročno podajanje linije	2,2–2,7
	NAJLONSKA GLAVA CH-300
SAMODEJNE NAJLONSKE GLAVE	NAJLONSKA GLAVA TH-97M	5"	Matica L M10 x 1,25	2,4–2,7
	NAJLONSKA GLAVA TH-97U2	5"	Matica L M10 x 1,25 Matica L M8 x 1,25	2,4–2,7
TAP & GO: NAJLONSKE GLAVE	NAJLONSKA GLAVA	4"	Matica L M10 x 1,25	2,4	●	●
	NAJLONSKA GLAVA BF-5	5"	Matica L M10 x 1,25 Matica L M8 x 1,25	2,2–3,0 ●	●
	IZBOR NAJLONSKIH GLAV (G138-501)	4"	Matica L M10 x 1,25	2,0–2,8 ●	●
	IZBOR NAJLONSKIH GLAV (S128-500)	5"	Matica L M10 x 1,25	2,0–3,0
REZILA	REZILO B3/10/1,8	10" 3		1,8	●	●
	REZILO B3/10/2,01	10" 3 2,0 ●		●
	REZILO B3/12/3,0	12" 3 3,0
	REZILO B4/9/1,6	9" 4 1,6 ●		●
	REZILO B4/10/1,6	10" 4 1,6 ●		●

ODPRAVLJANJE TEŽAV

Izvedite preglede iz spodnje tabele, će orodje ne deluje normalno. Če s tem ne odpravite težave, se posvetujte s prodajalcem ali pooblaščenim servisnim centrom HiKOKI.

Pogoj Vzrok Rešitev
Motor se ne zažene	Sistem goriva	Rezervoar z gorivom je prazen ali pa je nivo goriva nizek	Napolnite rezervoar za gorivo
		Rezervoar z gorivom vsebuje staro gorivo (neprijeten vonj)	Zamenjajte z novim gorivom
		Vpitega je preveč goriva in svečka je mokra	1.Odklopitesvečko in pustite, da se posuši2.Povlecite ročico zaganjača 5 ali 6-krat, da odstranite presežno gorivo3.Vstavitesvečko4.Nastaviteročico za napravo za hladni zagon motorja v položaj RUN (zagon) in povlecite ročico zaganjača
		Filter za gorivo je zamašen z umazanijo	Očistite filter za gorivo
		Cev za gorivo je upognjena ali odklopljena	Prepričajte se, da gorivo teče gladko
		Napaka uplinjača	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
	Električni sistem	Kratki stik voda stikala za izklop	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
		Svečka je umazana	Zamenjajte ali očistite svečko
		Reža elektrode je prevelika Prilagodite režo na 0,6 mm
		Slaba povezava med visokonapetostnim kablom in svečko	Ponovno povežite
		Napaka električnega sistema	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
	Drugo Vhod izpušnega glušnika je zamašen z ogljikom		Za popravilo se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
Motor se zažene, vendar se takoj ugasneMotor je primeren za izločitev	Sistem goriva	Rezervoar z gorivom je prazen ali pa je nivo goriva nizek	Napolnite rezervoar za gorivo
		Rezervoar z gorivom vsebuje staro gorivo (neprijeten vonj)	Zamenjajte z novim gorivom
		Motorno olje ni bilo dodano	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
		Ročica za napravo za hladni zagon motorja je v položaju START	Ročico za napravo za hladni zagon motorja nastavite v položaj RUN (zagon)
		Zrak je ušel v sistem z gorivom	Ponovno priključite cev za gorivo ali priključek
		Napaka uplinjača	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
	Električni sistem	Napaka vžiga
		Napaka svečke Zamenjajte z novo svečko
		Napaka električnega sistema	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
	Drugo	Motor se pregreva
		Napačen model svečke	Zamenjajte z določenim delomGlejte „SPECIFIKACIJE“
		Umazan čistilec zraka Očistite
		Zamašitev z ogljikom (vhod izpušnega glušnika)	Očistite
		Nezadostna kompresija (bat, batni obroček, valj)	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
Nenormalne vibracije		Priključek za rezanje ni pravilno nameščen	Glejte „Namestitev priključka za rezanje“
		Ročaj, držalo ročaja ali drug pritrdilni del je majav	Preverite in pritegnite
		Rezilo je topo ali poškodovano	Zamenjajte z novim rezilom
		Trava je ovita okoli ohišja pogona	Odstranite travo
Pogoj Vzrok Rešitev
Motor teče, vendar se rezalni priključek ne premikaPremikanje je slabo	Trava je ovita okoli ohišja pogona Odstranite travo in umazanijo
Motor se ne ustavi Napaka stikala za zaustavitev		Nastavite ročico za napravo za hladni zagon motorja v položaj START, da zaustavite motorTakoj prenehajte z uporabo in se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
Motor se ustavi, ko je dušilka zaprta Hitrost prostega teka je nizka		Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri
Rezalni nastavek se še zmeraj vrti, ko je plin zaprt	Hitrost prostega teka je previsokaŽica dušilke je preveč napeta	Se o tem posvetujte s HiKOKI-jevimi pooblaščenimi servisnimi centri

VÝZNAM SYMBOLOV

Prikačite ručku na cev pogonske osovine.

Prilagodite lokaciju na najbolju poziciju pre rukovanja. Postarajte se da čvrsto prikačite ručku sa 4 zavrtnja.

NAPÓMENA

Ako vaša jedinica ima nalepnice za lokaciju ručke (8) na pogonu kanala otvora, sledite ilustraciju.
