58G876 - τρυπάνι Graphite - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σφυρί κατεδάφισης (κρουστικό τρυπάνι)
Μάρκα	Graphite
Μοντέλο	58G876
Τάση τροφοδοσίας	230 V AC
Συχνότητα	50 Hz
Απορροφούμενη ισχύς	1200 W
Συχνότητα κρούσης	3350 min⁻¹
Ενέργεια κρούσης	15 J
Τύπος τσοκ	SDS Max
Κατηγορία προστασίας	II
Βάρος (χωρίς εξαρτήματα)	6,7 kg
Έτος κατασκευής	2021
Στάθμη ηχητικής πίεσης (LpA)	89 dB(A) (K=3 dB(A))
Στάθμη ηχητικής ισχύος (LwA)	105 dB(A) (K=3 dB(A))
Επιτάχυνση δονήσεων (μπροστινή λαβή)	10,325 m/s² (K=1,5 m/s²)
Περιλαμβανόμενα εξαρτήματα	Σμίλη, βοηθητική λαβή, ειδικό κλειδί, δοχείο γράσου, προφυλακτήρας σκόνης, βαλιτσάκι μεταφοράς
Συντήρηση - Καθαρισμός	Μαλακή βούρτσα ή πεπιεσμένος αέρας ; μη χρησιμοποιείτε νερό ή χημικά
Συντήρηση - Λίπανση μηχανισμού μετάδοσης	Κάθε 40 ώρες λειτουργίας ; προσθέστε περίπου 30 g γράσο ανθεκτικό σε υψηλές θερμοκρασίες
Συντήρηση - Αντικατάσταση ανθράκων	Αντικαταστήστε εάν είναι μικρότερα από 5 mm ; χρησιμοποιήστε γνήσια ανταλλακτικά ; αναθέστε σε επαγγελματία
Ασφάλεια - Βοηθητική λαβή	Πρέπει να χρησιμοποιείται πάντα ; ρυθμιζόμενη θέση
Ασφάλεια - Προστασία ακοής	Απαιτείται η χρήση ωτοασπίδων
Ασφάλεια - Μόνωση	Μόνωση κατηγορίας II ; κρατάτε από μονωμένες λαβές όταν υπάρχει κίνδυνος επαφής με αγωγούς
Προβλεπόμενη χρήση	Εργασία σε σκυρόδεμα, τούβλο και παρόμοια υλικά ; ανακαίνιση, κατασκευή, ξυλουργική, μικροεπισκευές
Εφαρμοζόμενο πρότυπο	EN 60745

Συχνές ερωτήσεις - 58G876 Graphite

Πώς να θέσετε σε λειτουργία και να σταματήσετε το σφυρί;

Για να το θέσετε σε λειτουργία, πιέστε το πλήκτρο του διακόπτη (4) και κρατήστε το πατημένο. Για να το σταματήσετε, αφήστε την πίεση στο πλήκτρο. Μη χρησιμοποιείτε εάν ο διακόπτης είναι κατεστραμμένος.

Πώς να αλλάξετε ένα εξάρτημα εργαλείου (σμίλη κ.λπ.);

Αποσυνδέστε πρώτα το εργαλείο. Τραβήξτε τον σωλήνα στερέωσης (2) προς τα πίσω, εισαγάγετε τον άξονα του εξαρτήματος στο τσοκ SDS Max (1) μέχρι το τέρμα και αφήστε τον σωλήνα. Για αποσυναρμολόγηση, τραβήξτε τον σωλήνα και αφαιρέστε το εξάρτημα. Τα εξαρτήματα μπορεί να είναι ζεστά μετά τη χρήση, χρησιμοποιήστε γάντια.

Πώς να ρυθμίσετε τη βοηθητική λαβή;

Χαλαρώστε τον τροχό ασφάλισης (7), γυρίστε τη βοηθητική λαβή (6) στην περίμετρο του περιβλήματος στην επιθυμητή θέση και σφίξτε τον τροχό. Μπορεί να τοποθετηθεί σε οποιαδήποτε θέση.

Ποια είναι η απαιτούμενη τάση τροφοδοσίας;

Η τάση δικτύου πρέπει να αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα, δηλαδή 230 V AC με συχνότητα 50 Hz.

Πώς να συντηρήσετε και να καθαρίσετε το σφυρί;

Πριν από κάθε συντήρηση, αποσυνδέστε το εργαλείο. Καθαρίστε με μια μαλακή βούρτσα ή πεπιεσμένο αέρα. Μη χρησιμοποιείτε ποτέ νερό ή χημικά. Κρατήστε τις σχισμές εξαερισμού καθαρές. Φυλάξτε το εργαλείο σε ξηρό μέρος, μακριά από παιδιά.

Πώς να αντικαταστήσετε τους άνθρακες;

Οι φθαρμένοι άνθρακες (λιγότερο από 5 mm) πρέπει να αντικαθίστανται με ένα ζευγάρι νέων ανθράκων. Αναθέστε αυτήν την εργασία σε έναν εξειδικευμένο επαγγελματία. Χρησιμοποιήστε γνήσια ανταλλακτικά. Μετά την αντικατάσταση, λειτουργήστε το σφυρί χωρίς φορτίο για να στρωθούν οι άνθρακες.

Ποια εξαρτήματα παρέχονται με το σφυρί;

Η συσκευασία περιέχει: μία σμίλη, μία βοηθητική λαβή, ένα ειδικό κλειδί, ένα δοχείο γράσου, έναν προφυλακτήρα σκόνης και μία βαλιτσάκι μεταφοράς.

Ποια είναι η ενέργεια κρούσης του σφυριού;

Η ενέργεια κρούσης είναι 15 J, με συχνότητα κρούσης 3350 min⁻¹.

Πώς να λιπάνετε τον μηχανισμό μετάδοσης;

Κάθε 40 ώρες λειτουργίας, ελέγξτε το γράσο στον μηχανισμό μετάδοσης. Αφαιρέστε το κάλυμμα (3), ξεβιδώστε το βύσμα (8) με το ειδικό κλειδί και προσθέστε ή αντικαταστήστε περίπου 30 g γράσο ανθεκτικό σε υψηλές θερμοκρασίες. Μην υπερβαίνετε αυτή την ποσότητα.

Ποιες είναι οι βασικές οδηγίες ασφαλείας;

Φοράτε πάντα ωτοασπίδες. Χρησιμοποιείτε τη βοηθητική λαβή που παρέχεται. Κρατάτε το εργαλείο με δύο χέρια. Κατά την εργασία κοντά σε αγωγούς, κρατήστε το από τις μονωμένες λαβές. Ελέγξτε το καλώδιο τροφοδοσίας πριν από κάθε χρήση. Μην κατευθύνετε ποτέ το εργαλείο σε λειτουργία προς άτομα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G876 Graphite

GR HΛΕΚΤΡΙΚΟ ΚΟΜΠΡΕΣΕΡ

GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 75

ES INSTRUCCIONES DE USO. 80

IT MANUALE PER L'USO 84

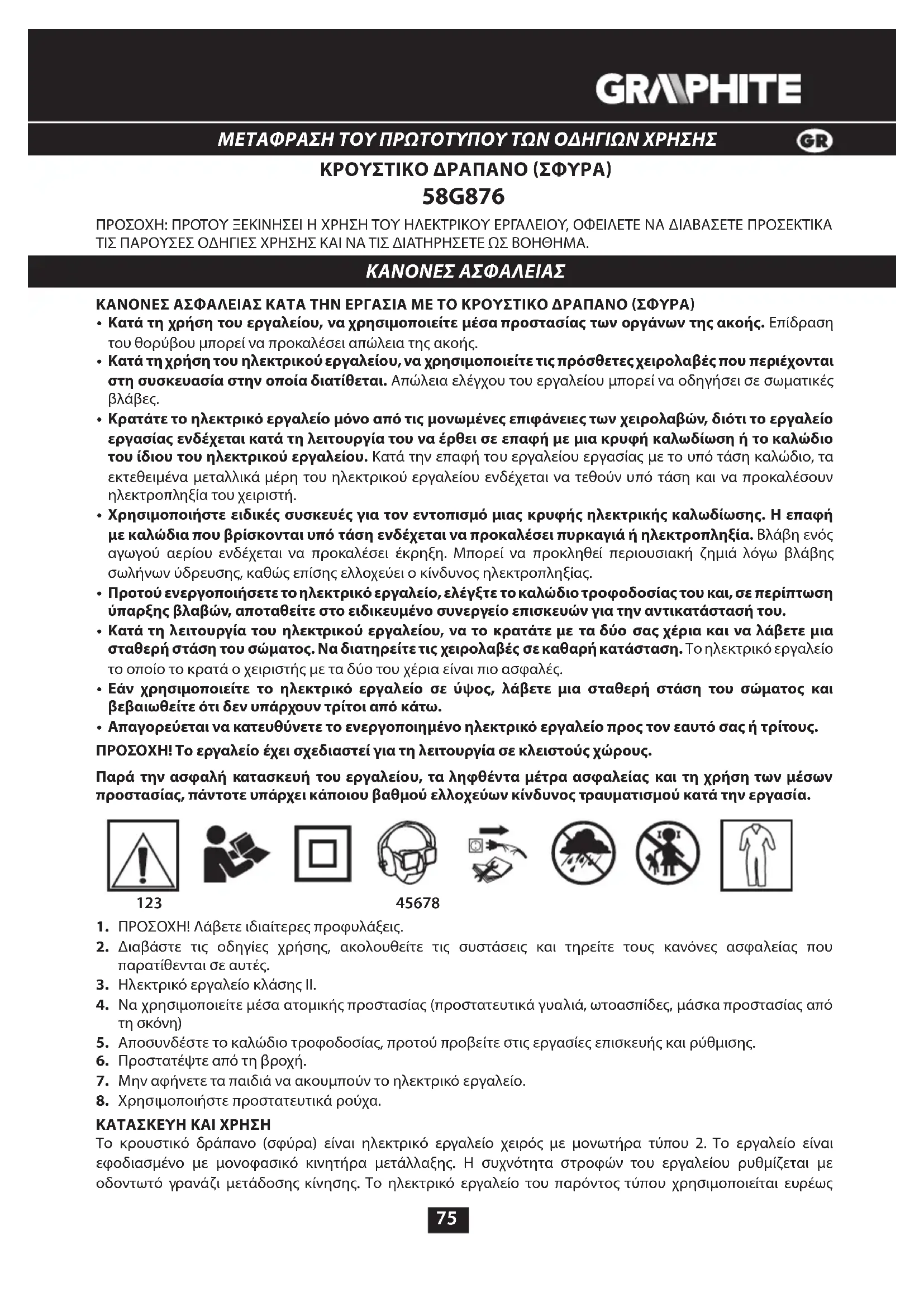

ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ (ΣΦΥΡΑ)

58G876

ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΙ Η ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ, ΟΦΕΙΛΕΤΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΝΑ ΤΙΣ ΔΙΑΤΗΡΗΣΕΤΕ ΩΣ ΒΟΗΘΗΜΑ.

ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗΝ ΕΡΓΑΣΙΑ ΜΕ ΤΟ ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ (ΣΦΥΡΑ)

• Κατά τη χρήση του εργαλείου, να χρησιμοποιείτε μέσα προστασίας των οργάνων της ακοής. Επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής.
• Κατά τη χρήση του ηλεκτρικού εργαλείου, να χρησιμοποιείτε τις πρόσθετες χειρολαβές που περιέχονται στη συσκευασία στην οποία διατίθεται. Απώλεια ελέγχου του εργαλείου μπορεί να οδηγήσει σε σωματικές βλάβες.
• Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες των χειρολαβών, διότι το εργαλείο εργασίας ενδέχεται κατά τη λειτουργία του να έρθει σε επαφή με μια κρυφή καλωδίωση ή το καλώδιο του ίδιου του ηλεκτρικού εργαλείου. Κατά την επαφή του εργαλείου εργασίας με το υπό τάση καλώδιο, τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου ενδέχεται να τεθούν υπό τάση και να προκαλέσουν ηλεκτροπληξία του χειριστή.
  • Χρησιμοποιήστε ειδικές συσκευές για τον εντοπισμό μιας κρυφής ηλεκτρικής καλωδίωσης. Η επαφή με καλώδια που βρίσκονται υπό τάση ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Βλάβη ενός αγωγού αερίου ενδέχεται να προκαλέσει έκρηξη. Μπορεί να προκληθεί περιουσιακή ζημιά λόγω βλάβης σωλήνων ύδρευσης, καθώς επίσης ελλοχεύει ο κίνδυνος ηλεκτροπληξίας.
  • Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο, ελέγξτε το καλώδιο τροφοδοσίας του και, σε περίπτωση ύπαρξης βλαβών, αποταθείτε στο ειδικευμένο συνεργείο επισκευών για την αντικατάστασή του.
• Κατά τη λειτουργία του ηλεκτρικού εργαλείου, να το κρατάτε με τα δύο σας χέρια και να λάβετε μια σταθερή στάση του σώματος. Να διατηρείτε τις χειρολαβές σε καθαρή κατάσταση. Το ηλεκτρικό εργαλείο το οποίο το κρατά ο χειριστής με τα δύο του χέρια είναι πιο ασφαλές.
• Εάν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε ύψος, λάβετε μια σταθερή στάση του σώματος και βεβαιωθείτε ότι δεν υπάρχουν τρίτοι από κάτω.
• Απαγορεύεται να κατευθύνετε το ενεργοποιημένο ηλεκτρικό εργαλείο προς τον εαυτό σας ή τρίτους.
  ΠΡΟΣΟΧΗ! Το εργαλείο έχει σχεδιαστεί για τη λειτουργία σε κλειστούς χώρους.

Παρά την ασφαλή κατασκευή του εργαλείου, τα ληφθέντα μέτρα ασφαλείας και τη χρήση των μέσων προστασίας, πάντοτε υπάρχει κάποιου βαθμού ελλοχεύων κίνδυνος τραυματισμού κατά την εργασία.

123

45678

1. ΠΡΟΣΟΧΗ! Λάβετε ιδιαίτερες προφυλάξεις.
2. Διαβάστε τις οδηγίες χρήσης, ακολουθείτε τις συστάσεις και τηρείτε τους κανόνες ασφαλείας που παρατίθενται σε αυτές.
3. Ηλεκτρικό εργαλείο κλάσης II.
4. Να χρησιμοποιείτε μέσα ατομικής προστασίας (προστατευτικά γυαλιά, ωτοασπίδες, μάσκα προστασίας από τη σκόνη)
5. Αποσυνδέστε το καλώδιο τροφοδοσίας, προτού προβείτε στις εργασίες επισκευής και ρύθμισης.
6. Προστατέψτε από τη βροχή.
7. Μην αφήνετε τα παιδιά να ακουμπούν το ηλεκτρικό εργαλείο.
8. Χρησιμοποιήστε προστατευτικά ρούχα.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Το κρουστικό δράπανο (σφύρα) είναι ηλεκτρικό εργαλείο χειρός με μονωτήρα τύπου 2. Το εργαλείο είναι εφοδιασμένο με μονοφασικό κινητήρα μετάλλαξης. Η συχνότητα στροφών του εργαλείου ρυθμίζεται με οδοντωτό γρανάζι μετάδοσης κίνησης. Το ηλεκτρικό εργαλείο του παρόντος τύπου χρησιμοποιείται ευρέως

GRAPHITE

για εργασία σε μπετό, τούβλα και παρόμοια υλικά. Τομέας εφαρμογής του εργαλείου: οικοδομικές εργασίες ανακαίνισης, καθώς και όλες οι εργασίες χειρός που εκτελούνται από ερασιτέχνες.

Απαγορεύεται να χρησιμοποιείτε το ηλεκτρικό εργαλείο πέραν του σκοπού κατασκευής του.

ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ

Η χρησιμοποιούμενη στην παρακάτω λίστα αρίθμηση, αφορά τα εξαρτήματα του εργαλείου, τα οποία παρουσιάζονται στις σελίδες με τις εικόνες.

1. Υποδοχή SDS Max
2. Πείρος ασφάλισης υποδοχής
3. Κάλυμμα οπής λίπανσης
4. Κομβίο εκκίνησης
5. Προστατευτικό περίβλημα κινητήρα
6. Επιπρόσθετη χειρολαβή
7. Εμπλοκή επιπρόσθετης χειρολαβής
8. Πώμα οπής λίπανσης
9. Κοχλίες συγκράτησης
   10.Κάλυμμα ψήκτρας άνθρακα

* Η εμφάνιση του ηλεκτρικού εργαλείου που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΕΝ ΧΡΗΣΗ ΓΡΑΦΙΚΩΝ ΣΥΜΒΟΛΩΝ

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ!!

ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΣΥΝΤΟΝΙΣΜΟΣ

ΠΛΗΡΟΦΟΡΙΕΣ

ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Σμίλες - 1 τεμ.
2. Επιπρόσθετη χειρολαβή - 1 τεμ.
3. Ειδικό κλειδί - 1 τεμ.
4. Δοχείο με λιπαντικό - 1 τεμ.
5. Κάλυμμα προστασίας από τη σκόνη - 1 τεμ.
6. Βαλιτσάκι - 1 τεμ.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΣΤΕΡΕΩΣΗ ΤΗΣ ΕΠΙΠΡΟΣΘΕΤΗΣ ΧΕΙΡΟΛΑΒΗΣ

Για λόγους ασφαλείας, κατά την εργασία με το εργαλείο, πάντοτε χρησιμοποιείτε την επιπρόσθετη χειρολαβή.

Η επιπρόσθετη χειρολαβή δύναται να στερεωθεί σε οποιαδήποτε προαιρετική θέση στην περίμετρο του σώματος, με τη δυνατότητα ρύθμισης της θέσης.

• Χαλαρώστε την εμπλοκή της επιπρόσθετης χειρολαβής (7).
  • Ρυθμίστε τη θέση της επιπρόσθετης χειρολαβής (6) στο σώμα του κρουστικού δραπάνου, ανάλογα με την προγραμματισμένη εργασία.
• Επιλέξτε μια άνετη για την εργασία, θέση της επιπρόσθετης χειρολαβής στρέφοντάς την σε αντίθετη κατεύθυνση από το σώμα του εργαλείου (εικ. Α).
• Σφίξτε την εμπλοκή της επιπρόσθετης χειρολαβής (7) για να την στερεώσετε.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΕΡΓΑΣΙΑΣ

Το κρουστικό δράπανο είναι προσαρμοσμένο στη λειτουργία με το εργαλείο εργασίας με την απόληξη SDS Max. Προτού προβείτε στην εργασία, καθαρίστε το κρουστικό δράπανο και το εργαλείο εργασίας. Χρησιμοποιήστε το λιπαντικό: επικαλύψτε την απόληξη του εργαλείου εργασίας με λεπτό στρώμα του λιπαντικού.

Αποσυνδέστε το ηλεκτρικό εργαλείο από το δίκτυο παροχής ρεύματος.

• Έλξατε τον πείρο ασφάλισης (2) της υποδοχής SDS Max (1) υπερνικώντας την αντίσταση του ελατηρίου.
• Εισάγετε την απόληξη του εργαλείου εργασίας στην υποδοχή έως το τέλος της διαδρομής (αν χρειαστεί,

στρέψτε το εργαλείο εργασίας ώστε να λάβει τη σωστή θέση) (εικ. Β).

• Αφήστε τον πείρο ασφάλισης (2), και το εργαλείο εργασίας θα στερεωθεί εξ' ολοκλήρου.
• Εάν ο πείρος ασφάλισης δεν επανέρχεται πλήρως στην αρχική του θέση, αφαιρέστε το εργαλείο εργασίας και επαναλάβετε όλη τη διαδικασία.

Το εργαλείο εργασίας είναι σωστά στερεωμένο, όταν είναι αδύνατο να το αφαιρέσετε χωρίς να έλξετε τον πείρο ασφάλισης της υποδοχής. Η υψηλή αποτελεσματικότητα της εργασίας με το κρουστικό δράπανο θα επιτευχθεί μόνο σε περίπτωση εφαρμογής αιχμηρών και μη ζημιωθέντων εργαλείων εργασίας.

ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΕΡΓΑΣΙΑΣ

Κατόπιν ολοκλήρωσης της εργασίας, το εργαλείο εργασίας ενδέχεται να είναι θερμό. Αποφεύγετε την απ' ευθείας επαφή με το εργαλείο εργασίας, και χρησιμοποιείτε ειδικά προστατευτικά γάντια. Καθαρίστε το εργαλείο εργασίας κατόπν αφαίρεσής του από την υποδοχή.

• Έλξατε τον πείρο ασφάλισης (2) της υποδοχής με το ένα χέρι.
• Με το άλλο χέρι, αφαιρέστε το εργαλείο εργασίας (εικ. Β).

ΕΡΓΑΣΙΑ / ΣΥΝΤΟΝΙΣΜΟΣ

ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στο πινακίδιο στοιχείων του κρουστικού δραπάνου.

Ενεργοποίηση: πιέστε και κρατήστε το κομβίο εκκίνησης (4). Απενεργοποίηση: χαλαρώστε το κομβίο εκκίνησης (4).

Απαγορεύεται να εργάζεστε με το εργαλείο εάν το κομβίο εκκίνησής του έχει υποστεί βλάβη. ΕΡΓΑΣΙΑ ΜΕ ΤΟ ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ, ΓΚΡΕΜΙΣΜΑ

Κρατήστε το εργαλείο με τα δύο χέρια και ενεργοποιήστε το. Με σκοπό την επίτευξη της υψηλής αποτελεσματικότητας, οφείλετε να ασκείτε στο κρουστικό δράπανο ομοιόμορφη μέτρια πίεση (η υπερβολική ασκούμενη πίεση μπορεί να μειώσει την παραγωγικότητα του εργαλείου). Το εργαλείο περιέχει επαρκή ποσότητα της λιπαντικής ουσίας και είναι έτοιμο για χρήση. Το γεμισμένο με τη στερεά λιπαντική ουσία κρουστικό δράπανο απαιτεί ορισμένη ώρα για τη προθέρμανση, ανάλογα με τη θερμοκρασία του περιβάλλοντος. Το καινούριο εργαλείο απαιτεί ορισμένη ώρα για προσαρμογή πριν την επίτευξη υψηλής αποτελεσματικότητας. Εάν το εργαλείο δεν έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα ή θα λειτουργεί υπό τη χαμηλή θερμοκρασία του περιβάλλοντος, οφείλετε να του επιτρέψετε να λειτουργήσει χωρίς φορτίο κατά τη διάρκεια των 3-5 λεπτών. Η υψηλή αποτελεσματικότητα της εργασίας εξασφαλίζεται με τα αιχμηρά εργαλεία εργασίας υψηλής ποιότητας, καθώς και με τον συστηματικό καθαρισμό των οπών εξαερισμού.

Κατά τη διάρκεια εκτέλεσης της εργασίας, μπορεί να παρατηρείται η έξοδος μικρής ποσότητας της λιπαντικής ουσίας κάτω από το εργαλείο και την υποδοχή. Είναι κανονικό φαινόμενο.

TEXNIKH ΣΥΝΤΗΡΗΣΗ

Ξεκινώντας οποιεσδήποτε δραστηριότητες, οι οποίες αφορούν τη συναρμολόγηση, τη ρύθμιση, την επισκευή ή τη συντήρηση, οφείλετε οπωσδήποτε να αποσυνδέσετε τον ρευματολήπτη του καλωδίου παροχής ηλεκτρικού ρεύματος από τον ρευματοδότη.

• Καθαρίζετε το εργαλείο με μαλακή βούρτσα ή ροή του συμπιεσμένου αέρα.
• Απαγορεύεται να χρησιμοποιείτε νερό ή χημικά καθαριστικά για τον καθαρισμό του εργαλείου.
• Διατηρείτε το εργαλείο σε ξηρό μέρος όπου δεν έχουν πρόσβαση τα παιδιά.
• Συστηματικά καθαρίζετε τις οπές εξαερισμού του κινητήρα.
• Σε περίπτωση υπερβολικών σπινθηρισμών του μεταλλάκτη, αναθέστε τον έλεγχο της κατάστασης των ψηκτρών άνθρακα σε ειδικό τεχνικό.
  • Η αντικατάσταση του καλωδίου παροχής ρεύματος και άλλες επισκευαστικές εργασίες πρέπει να αναλαμβάνονται από το εξουσιοδοτημένο εργαστήριο τεχνικής υποστήριξης.

ΛΙΠΑΝΣΗ ΤΟΥ ΓΡΑΝΑΖΙΟΥ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ

Οφείλετε να ελέγχετε τη λιπαντική ουσία στο γρανάζι κάθε 40 ώρες της λειτουργίας του εργαλείου, και να προσθέτετε ή να αντικαθιστάτε τη λιπαντική ουσία.

- Ξεβιδώστε τους κοχλίες συγκράτησης και αφαιρέστε το κάλυμμα (3).

GRAPHITE

• Με το ειδικό κλειδί αφαιρέστε το πώμα της οπής λίπανσης (8) (εικ. C).
• Προσθέστε ή αντικαταστήστε τη λιπαντική ουσία η περίοδος χρήσης της οποίας έληξε, αφαιρώντας την με πανί.
• Πληρώστε το γρανάζι με καινούργια λιπαντική ουσία (κατά προσέγγιση 30 γραμμάρια).
• Κλείστε την οπή λίπανσης με το πώμα (8) και καλύψτε το με το κάλυμμα (3).

Απαγορεύεται να προσθέτετε περισσότερα από τα 30 γραμμάρια της λιπαντικής ουσίας. Αλλιώς το ηλεκτρικό εργαλείο δεν θα λειτουργεί με την πρέπουσα αποτελεσματικότητα. Κατόπιν εξάντλησης της επισυναπτόμενης στο σετ λιπαντικής ουσίας, χρησιμοποιείτε μια διαθέσιμη ανθεκτική στην υψηλή θερμοκρασία λιπαντική ουσία.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ

Φθαρμένες ψήκτρες άνθρακα του κινητήρα (μήκους μικρότερου των 5 χιλιοστών), ψήκτρες με καμένη επιφάνεια ή γδαροίματα, πρέπει να αντικατασταθούν άμεσα. Οφείλετε να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως.

• Ξεβιδώστε τους κοχλίες συγκράτησης (9) και αφαιρέστε το προστατευτικό περίβλημα του κινητήρα (5) (εικ. D).
• Αφαιρέστε τα καλύμματα των ψηκτρών άνθρακα (10) και αφαιρέστε τις φθαρμένες ψήκτρες (εικ. Ε).
• Αφαιρέστε τη σκόνη με συμπιεσμένο αέρα.
• Εισάγετε καινούργιες ψήκτρες άνθρακα. Οι ψήκτρες πρέπει να μετακινούνται ελεύθερα στους προσαρμογείς ψηκτρών (εικ. F).
• Στερεώστε τα καλύμματα των ψηκτρών άνθρακα (10) και το προστατευτικό περίβλημα του κινητήρα (5).

Μετά από την αντικατάσταση των ψηκτρών άνθρακα, οφείλετε να αφήσετε το εργαλείο να λειτουργήσει χωρίς φορτίο για προσαρμογή των λειτουργικών εξαρτημάτων τους στον μεταλλάκτη του κινητήρα.

Αναθέτετε την αντικατάσταση των ψηκτρών άνθρακα αποκλειστικά σε αρμόδιο ειδικό. Συνιστάται να χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.

Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης του κατασκευαστή.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

TEXNIKA XAPAKTHPIΣTIKA

Κρουστικό δράπανο (σφύρα) 58G876
ΠαράμετροιΑξίες
Τάση παρεχόμενου ρεύματος	230 V AC
Συχνότητα παρεχόμενου ρεύματος	50 Hz
Ονομαστική ισχύς 1200 W
Συχνότητα κρούσεων 3350 min	-1
Ενέργεια κρούσης 15 J
Υποδοχή SDS Max
Τύπος προστασίας	2
Βάρος (χωρίς τα επιπλέον ανταλλακτικά)	6,7 kg
Έτος κατασκευής	2021
Το 58G875 σημαίνει τον τύπο αλλά και τη σήμανση του μηχανήματος

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΔΟ ΘΟΡΥΒΟΥ

Επίπεδο ακουστικής πίεσης Lρ _A = 89 dB(A) K = 3 dB(A)

Επίπεδο ακουστικής ισχύος Lw _A = 105 dB(A) K = 3 dB(A)

Επιτάχυνση της παλμικής κίνησης (πρόσθια χειρολαβή) a_h=10,325 m/s^2 K=1,5 m/s ^2

Επιτάχυνση της παλμικής κίνησης (οπίσθια χειρολαβή) a_h=13,304 m/s^2 K=1,5 m/s^2

Πληροφορίες για επίπεδο θορύβου και κραδασμούς

Το επίπεδο θορύβου, δηλαδή η στάθμη ακουστικής πίεσης Lp A , καθώς και η στάθμη ακουστικής ισχύος Lw A και η τιμή αβεβαιότητας στη μέτρηση Κ που παρατίθενται στις παρούσες οδηγίες χρήσης έχουν μετρηθεί σύμφωνα με το πρότυπο EN 60745.

Το επίπεδο κραδασμών (η τιμή επιτάχυνσης της παλμικής κίνησης) α _h και η τιμή αβεβαιότητας στη μέτρηση Κ έχουν μετρηθεί σύμφωνα με το πρότυπο EN 60745-2-6 και παρατίθενται παρακάτω.

Το επίπεδο κραδασμών που παρατίθεται στις παρούσες οδηγίες χρήσης έχει μετρηθεί με τη μέθοδο που καθορίζεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφόρων μοντέλων του ηλεκτρικού εργαλείου της ίδιας κλάσης μεταξύ τους. Οι παράμετροι της τιμής κραδασμών μπορούν επίσης να χρησιμοποιηθούν για την προκαταρκτική εκτίμηση της έκθεσης στους κραδασμούς.

GRAPHITE

Η δηλωμένη τιμή κραδασμών είναι αντιπροσωπευτική για βασικές εργασίες με το ηλεκτρικό εργαλείο. Η τιμή κραδασμών μπορεί να αλλάξει, εάν το εργαλείο θα χρησιμοποιείται για άλλους σκοπούς ή με άλλα εξαρτήματα εργασίας, καθώς επίσης σε περίπτωση μη επαρκούς τεχνικής φροντίδας του ηλεκτρικού εργαλείου. Οι ανωτέρω αιτίες ενδέχεται να προκαλέσουν αύξηση της διάρκειας της έκθεσης στους κραδασμούς κατά το χρονικό διάστημα της λειτουργίας του εργαλείου.

Για την ακριβή εκτίμηση της έκθεσης στους κραδασμούς θα πρέπει να λάβετε υπόψη σας τον χρόνο κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή κατά τον οποίο είναι ενεργοποιημένο αλλά δεν λειτουργεί.

Στην εν λόγω περίπτωση η συνολική τιμή κραδασμών μπορεί να είναι πολύ χαμηλότερη.

Για την προστασία του χειριστή από τη βλαβερή επίδραση των κραδασμών πρέπει να εφαρμόζετε επιπρόσθετα μέτρα ασφαλείας, ήτοι να εξασφαλίζετε την τεχνική φροντίδα του ηλεκτρικού εργαλείου και των παρελκομένων εργασίας, να διατηρείτε τη θερμοκρασία των χεριών σας σε αποδεκτό επίπεδο, να τηρείτε το πρόγραμμα εργασίας.

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνές για το περιβάλλον ουσίες. Εξοπλισμός, ο οποίος δεν έχει υποστεί ανακύκλωση, αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

Διατηρούμε το δίκαίωμα εισαγωγής αλλαγών.

Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η « Grupa Topex »), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες, μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.
