58G876 - Puurimismasin Graphite - Tasuta kasutusjuhend

Toote tüüp	Lõhkumishammer (perforaator)
Bränd	Graphite
Mudel	58G876
Toitepinge	230 V AC
Sagedus	50 Hz
Võimsustarve	1200 W
Löögisagedus	3350 min⁻¹
Löögienergia	15 J
Padruni tüüp	SDS Max
Kaitseklass	II
Kaal (ilma tarvikuteta)	6,7 kg
Tootmisaasta	2021
Helirõhutase (LpA)	89 dB(A) (K=3 dB(A))
Helivõimsustase (LwA)	105 dB(A) (K=3 dB(A))
Vibratsioonikiirendus (eesmine käepide)	10,325 m/s² (K=1,5 m/s²)
Kaasasolevad tarvikud	Meisel, abikäepide, spetsiaalne võti, määrdenõu, tolmukaitse, transpordikohver
Hooldus - Puhastamine	Pehme hari või suruõhk; ärge kasutage vett ega kemikaale
Hooldus - Käigukasti määrimine	Iga 40 töötunni järel; lisada umbes 30 g kõrgetele temperatuuridele vastupidavat määret
Hooldus - Süsi harjade vahetamine	Vahetada, kui alla 5 mm; kasutada originaalosi; usaldada professionaalile
Ohutus - Abikäepide	Tuleb alati kasutada; reguleeritav asend
Ohutus - Kuulmiskaitse	Nõuda kuulmiskaitsmete kandmist
Ohutus - Isolatsioon	II klassi isolatsioon; hoida isoleeritud käepidemetest, kui on oht kokkupuuteks juhtmetega
Sihtotstarve	Betooni, tellise ja sarnaste materjalide töötlemine; renoveerimine, ehitus, puutöö, isetegemine
Kohaldatav standard	EN 60745

Korduma kippuvad küsimused - 58G876 Graphite

Kuidas haamrit sisse ja välja lülitada?

Sisselülitamiseks vajutage lüliti nuppu (4) ja hoidke seda all. Väljalülitamiseks vabastage nupp. Ärge kasutage, kui lüliti on kahjustatud.

Kuidas vahetada tarvikut (meisel jne)?

Esmalt ühendage tööriist vooluvõrgust. Tõmmake kinnitusotsak (2) tagasi, sisestage tarviku vars SDS Max padrunisse (1) kuni piirini, seejärel vabastage otsak. Lahtivõtmiseks tõmmake otsak ja eemaldage tarvik. Kasutamise järel võivad tarvikud olla kuumad, kasutage kindaid.

Kuidas reguleerida abikäepidet?

Keerake lahti lukustusratas (7), pöörake abikäepide (6) piki korpuse perimeetrit soovitud asendisse, seejärel pingutage ratas. Seda saab paigutada ükskõik millisesse asendisse.

Mis on nõutav toitepinge?

Võrgupinge peab vastama andmesildil märgitud väärtusele, st 230 V AC sagedusega 50 Hz.

Kuidas haamrit hooldada ja puhastada?

Enne hooldust ühendage tööriist vooluvõrgust. Puhastage pehme harja või suruõhuga. Ärge kasutage kunagi vett ega kemikaale. Hoidke ventilatsiooniavad puhtad. Hoidke tööriista kuivas kohas, lastele kättesaamatus kohas.

Kuidas vahetada süsi harju?

Kulunud süsi harjad (alla 5 mm) tuleb asendada uue paariga. Usaldage see toiming kvalifitseeritud spetsialistile. Kasutage originaalosi. Pärast vahetust laske haamrit tühikäigul töötada, et harjad sisse töötada.

Millised tarvikud on haamriga kaasas?

Pakend sisaldab: meisel, abikäepide, spetsiaalne võti, määrdenõu, tolmukaitse ja transpordikohver.

Mis on haamri löögienergia?

Löögienergia on 15 J ja löögisagedus 3350 min⁻¹.

Kuidas määrida käigukasti?

Iga 40 töötunni järel kontrollige käigukasti määret. Eemaldage kate (3), keerake spetsiaalse võtmega lahti kork (8), seejärel lisage või vahetage umbes 30 g kõrgetele temperatuuridele vastupidavat määret. Ärge ületage seda kogust.

Mis on olulised ohutusjuhised?

Kandke alati kuulmiskaitsmeid. Kasutage kaasasolevat abikäepidet. Hoidke tööriista kahe käega. Töötades juhtmete lähedal, hoidke seda isoleeritud käepidemetest. Kontrollige toitejuhet enne iga kasutuskorda. Ärge kunagi suunake töötavat tööriista inimeste poole.

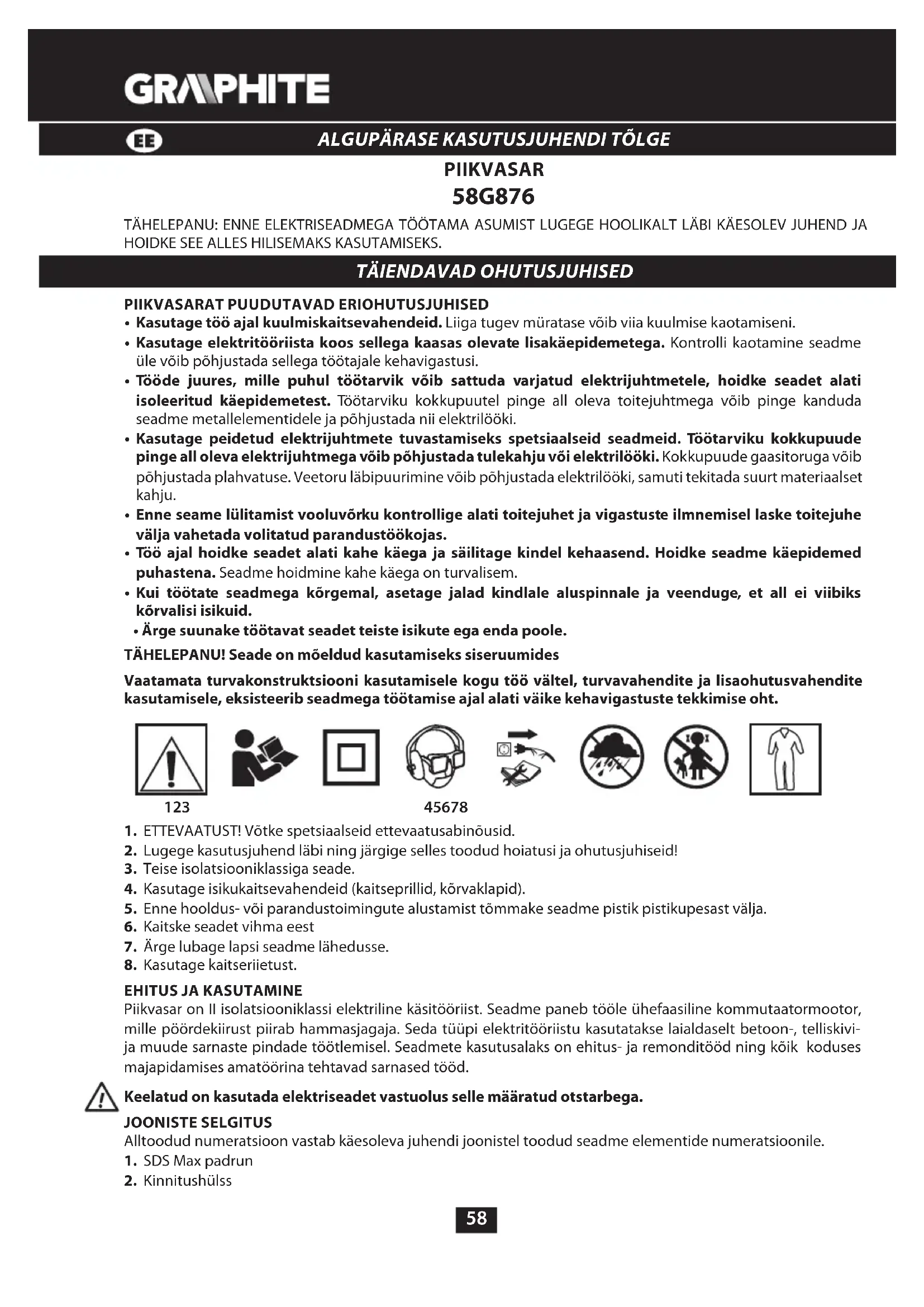

KASUTUSJUHEND 58G876 Graphite

• Kasutage töö ajal kuulmiskaitsevahendeid. Liiga tugev müratase vöib viia kuulmise kaotamiseni.
• Kasutage elektritööriista koos sellega kaasas olevate lisakäepidemetega. Kontrolli kaotamine seadme üle võib põhjustada sellega töötajale kehavigastusi.
• Tööde juures, mille puhul töötarvik võib sattuda varjatud elektrijuhtmetele, hoidke seadet alati isoleeritud käepidemetest. Töötarviku kokkupuutel pinge all oleva toitejuhtmega võib pinge kanduda seadme metallelementidele ja põhjustada nii elektrilööki.
• Kasutage peidetud elektrijuhtmete tuvastamiseks spetsiaalseid seadmeid. Töötarviku kokkupuude pinge all oleva elektrijuhtmega võib põhjustada tulekahju või elektrilööki. Kokkupuude gaasitoruga võib põhjustada plahvatuse. Veetoru läbipuurimine võib põhjustada elektrilööki, samuti tekitada suurt materiaalset kahju.
• Enne seame lülitamist vooluvörku kontrollige alati toitejuhet ja vigastuste ilmnemisel laske toitejuhe välja vahetada volitatud parandustöökojas.
• Töö ajal hoidke seadet alati kahe käega ja säilitage kindel kehaasend. Hoidke seadme käepidemed puhastena. Seadme hoidmine kahe käega on turvalisem.
• Kui töötate seadmega körgemal, asetage jalad kindlale aluspinnale ja veenduge, et all ei viibiks körvalisi isikuid.
• Ärge suunake töötavat seadet teiste isikute ega enda poole.

TÄHELEPANU! Seade on möeldud kasutamiseks siseruumides

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisaohutusvahendite kasutamisele, eksisteerib seadmega töötamise ajal alati väike kehavigastuste tekkimise oht.

123

45678

1. ETTEVAATUST! Võtke spetsiaalseid ettevaatusabinõusid.
2. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
3. Teise isolatsiooniklassiga seade.
4. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
5. Enne hooldus- või parandustoimingute alustamist tömmake seadme pistik pistikupesast välja.
6. Kaitske seadet vihma eest
7. Ärge lubage lapsi seadme lähedusse.
8. Kasutage kaitseriietust.

EHITUS JA KASUTAMINE

Piikvasar on II isolatsiooniklassi elektriline käsitööriist. Seadme paneb tööle ühefaasiline kommutaatormootor, mille pöördekiirust piirab hammasjagaja. Seda tüüpi elektritööriistu kasutatakse laialdaselt betoon-, telliskivi- ja muude sarnaste pindade töötlemisel. Seadmete kasutusalaks on ehitus- ja remonditööd ning köik koduses majapidamises amatöörina tehtavad sarnased tööd.

Keelatud on kasutada elektriseadet vastuolus selle määratud otstarbega.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. SDS Max padrun

2. Kinnitushülss

3. SDS Max padrun

4. Kinnitushülss

5. Kate

6. Töölüliti
7. Mootori kate
8. Abikäepide
9. Abikäepideme lukustusnupp
10. Määrimispunkti kork
11. Kinnituskruvid
12. Süsiharja kate
    * Võib esineda erinevusi joonise ja toote enda vahel

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TÄHELEPANU

ETTEVAATUST

PAIGALDUS/SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. Meislid - 1 tk
2. Abikäepide - 1 tk
3. Spetsiaalvõti - 1 tk
4. Määrdeanum - 1 tk
5. Tolmukaitsekate - 1 tk
6. Transportkohver - 1 tk

ETTEVALMISTUS TÖÖKS

ABIKÄEPIDEME PAIGALDAMINE

Ohutuse huvides kasutage piikvasaraga töötades alati abikäepidet.

Lisaks sellele, et abikäepidet saab paigaldada piikvasara korpusele vabalt valitud asendis, saab selle asendit ka astmeliselt reguleerida.

• Keerake abikäepide (6) piikvasara korpusel konkreetse töö jaoks köige mugavamasse asendisse.
• Abikäepidet seadme korpusest eemale kallutades seadke see soovitud asendisse (joonis A).
• Lõplikuks fikseerimiseks keerake kinni abikäepideme lukustusnupp (7).

TÖÖTARVIKUTE PAIGALDAMINE JA VAHETAMINE

Piikvasar on möeldud kasutamiseks koos töötarvikutega, millel on SDS Max tüüpi kinnituspide. Enne töötarviku paigaldamist puhastage padrun ja töötarvik. Kandke öhuke kiht määret töötarviku kinnitustihvtile.

Lülitage elektriseade vooluvörgust välja.

• Võtke kinni SDS Max padruni (1) kinnitushülsist (2) ja tömmake seda tahapoole kuni tunnete vedru vastupanu.
• Asetage töötarviku kinnitustihvt padrunisse ja lükake seda kuni tunnete vastupanu (võib-olla on vaja töötarvikut pisut keerata, et see võtaks õige asendi) (joonis. B).
• Vabastage kinnitushülss (2), et kinnitada tarvik löplikult.
• Kui kinnitushülss ei naase täielikult algasendisse, eemaldage töötarvik ja korrake kogu operatsiooni.

Töötarvik on piisavalt tugevalt kinnitunud, kui seda ei ole võimalik eemaldada ilma kinnitushülssi tömbamata. Piikvasara töö on efektiivne vaid juhul, kui kasutate teravaid ja kahjustamata töötarvikuid.

TARVIKUTE PAIGALDAMINE

Vahetult pärast töö löpetamist vöivad töötarvikud olla kuumad. Vältige osest kontakti nendega ja kasutage spetsiaalseid kaitsekindaid. Pärast töötarvikute eemaldamist puhastage need.

• Tõmmake kinnitushülssi (2) tahapoole ja hoidke selles asendis.
• Teise käega tömmake töötarvik välja (joonis B).

TÖÖTAMINE / SEADISTAMINE

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Võrgu pinge peab vastama seadme nominaaltabelis toodud pingetugevusele.

Sisselülitamine: vajutage töölüliti nupp (4) alla ja hoidke selles asendis.

Väljalülitamine: vabastage töölüliti nupp (4).

Ärge kasutage vigastatud töölülitiga seadet.

PIIKVASARAGA TÖÖTAMINE, PURUSTAMINE

Hoidke vasarat tugevalt mölema käega ja käivitage see. Et saavutada parim töötulemus, suruge vasarale ühtlaselt ja mõõduka tugevusega (mitte liiga tugevalt, see põhjustaks töö efektiivsuse langust). Seade on tootja poolt nõuetekohaselt ölitatud ja on valmis kasutamiseks. Kui vasarale on lisatud uut määrdeainet, vajab see soojenemiseks aega, mille pikkus sõltub keskkonna temperatuurist. Uus vasar vajab täieliku töövõimsuse saavutamiseks „sissetöötamisaega”. Kui vasar on pikalt kasutamata seisnud või kui kasutate seda madalal temperatuuril, laske seadmel köigepealt 3-5 minutit ilma koormuseta töötada.

Korralikult teritatud töötarvikud tõstavad töö efektiivsust. Puhastatud ventilatsiooniavad aga vähendavad mootori läbipõlemise ohtu.

Töö ajal vöib töötarviku ja padruni vahelt välja immitseda veidi määret. See on normaalne nähtus.

HOOLDUS JA HOIDMINE

Enne mistahes reguleerimise, hoolduse või parandusega seotud toimingute alustamist lülitage seade vooluvõrgust välja.

• Piikvasarat on köige parem puhastata pehme harja või suruõhujoa abil.
• Ärge kasutage seadme puhastamiseks vett ega keemilisi puhastusvahendeid.

- Hoidke piikvasarat kuivas, lastele kättesaamatus kohas.

- Hoidke seadme mootori ventilatsiooniavad puhastena.

• Juhul, kui kommutaatorist liigselt sädemeid, laske vastava kvalifikatsiooniga isikul kontrollida mootori süsiharjade seisundit.
• Toitejuhtme vahetamine ja muud parandustööd usaldage autoriseeritud teenindusele.

ÜLEKANDESEADME MÄÄRIMINE

Soovitatav on kontrollida ülekandeseadme määret iga 40 töötunni järel ning vajadusel määrdeainet lisada või see välja vahetada.

- Keerake lahti kinnituspoldid ja eemaldage kate (3).

• Keerake spetsiaalvõtme abil lahti määrimispunkti kork (8) (joonis C).
• Lisage määrdeainet või vahetage see välja, eemaldades kasutatud määrdeaine kaltsu abil.

- Lisage uut määrdeainet (umbes 30 g).

Ärge lisage rohkem kui 30 g määrdeainet. Vastasel juhul ei hakka elektritööriist korralikult tööle. Kui seadmega kaasas olnud määre otsa saab, kasutage muud saadaolevat määrdeainet, mis talub piisavalt körget temperatuuri.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm) või rebenenud süsiharjad tuleb koheselt välja vahetada. Vahetage alati mõlemad harjad korraga.

• Keerake kinnituskruvid (9) välja ja eemaldage mootori kate (5) (joonis D).
• Keerake lahti süsiharjade katted (10) ja eemaldage kulunud süsiharjad (joonis E).

- Eemaldage öhujoa abil söetolm.

• Paigaldage uued süsiharjad (harjad peavad mahtuma vabalt harjahoidjasse) (joonis F).
• Paigaldage süsiharjade katted (10) ja mootori kate (5).

Pärast harjade vahetamist käivitage piikvasar ilma koormuseta ja oodake pisut, et harjad sobituksid kommutaatoriga.

Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead tuleb lasta parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALSED ANDMED

Piikvasar 58G876
Parameeter Väärtus
Toitepinge 230 V AC
Võrgusagedus 50 Hz
Nominaalne võimsus 1200 W
Löögisagedus 3350 min	-1
Löögijõud 15 J
Padruni tüüp SDS Max
Kaitseklass II
Kaal (ilma tarvikuteta) 6,7 kg
Tootmisaasta 2021
58G876 näitab ka seadme tüüpi ja määratlust

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Heliröhutase Lp _A = 89 dB(A) K = 3 dB(A)

Müra võimsustase Lw _A = 105 dB(A) K = 3 dB(A)

Vibratsiooni tase (esimene käepide) a_h=10,325 m/s^2 K=1,5 m/s²

Vibratsiooni tase (tagumine käepide) a_h=13,304 m/s^2 K=1,5 m/s^2

Teavet müra ja vibratsiooni

Käesolevas juhendis esitatud tekkiva müra tasemed, nagu heliröhutase Lp A müra võimsustase Lw A ning mõõtemääramatus K, vastavad standardile EN 60745.

Allpool esitatud vibratsioonitase (kiirenduse tase) a_h ja mõõtemääramatus K on esitatud kooskõlas standardiga EN 60745-2-6.

Käesolevas juhendisesitatud vibratsioonitase on möödetud standardis EN 60745 sätestatud möötmisprotseduuri järgi ja seda vöib kasutada elektritööriistade vördlemisel. Seda vöib kasutada ka vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase on piisavalt esinduslik tööriista tavakasutuse puhul. Kui elektritööriista kasutatakse muul viisil või koos muude töötarvikutega, samuti juhu, kui tööriista piisavalt ei hooldata, võib vibratsioonitase muutuda. Ülaltoodud põhjused võivad suurendada kokkupuudet vibratsiooniga kogu tööaja vältel.

Vibratsiooniga kokkupuute põhjalikuks hindamiseks tuleb arvesse võtta ka ajavahemikke, mil tööriist on välja lülitatud või on sisse lülitatud, aga seda ei kasutata töö tegemiseks. Nii võib vibratsiooniga kokkupuute koguväärtus olla märgatavalt väiksem.

Seadmega töötaja kaitsmiseks vibratsiooni tagajärgede eest tule vötta lisa-ohutusmeetmeid, nagu elektritööriista a töötarvikute piisav hooldamine, sobiva temperatuuri tagamine, öige töökorraldus.

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, vaid viige need käitlemiseks vastavasse asutusse. Informatsiooni toote käitlemise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad looduslikule keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

Tootjal on õigus muutusi sisse viia.
