58G876 - Bohrmaschine Graphite - Kostenlose Bedienungsanleitung

Produkttyp	Abbruchhammer (Bohrhammer)
Marke	Graphite
Modell	58G876
Versorgungsspannung	230 V AC
Frequenz	50 Hz
Leistungsaufnahme	1200 W
Schlagfrequenz	3350 min⁻¹
Schlagenergie	15 J
Futtertyp	SDS Max
Schutzklasse	II
Gewicht (ohne Zubehör)	6,7 kg
Herstellungsjahr	2021
Schalldruckpegel (LpA)	89 dB(A) (K=3 dB(A))
Schallleistungspegel (LwA)	105 dB(A) (K=3 dB(A))
Vibrationsbeschleunigung (vorderer Griff)	10,325 m/s² (K=1,5 m/s²)
Im Lieferumfang enthaltenes Zubehör	Meißel, Zusatzhandgriff, Spezialschlüssel, Fettbehälter, Staubschutz, Transportkoffer
Wartung - Reinigung	Weiche Bürste oder Druckluft; kein Wasser oder Chemikalien verwenden
Wartung - Getriebeschmierung	Alle 40 Betriebsstunden; ca. 30 g hochtemperaturbeständiges Fett hinzufügen
Wartung - Kohlebürstenwechsel	Bei weniger als 5 mm ersetzen; Originalteile verwenden; von einem Fachmann durchführen lassen
Sicherheit - Zusatzhandgriff	Muss immer verwendet werden; in der Position verstellbar
Sicherheit - Gehörschutz	Tragen von Gehörschutz erforderlich
Sicherheit - Isolierung	Isolierung der Klasse II; bei Kontaktgefahr mit Leitern an den isolierten Griffen halten
Bestimmungsgemäße Verwendung	Arbeiten an Beton, Ziegel und ähnlichen Materialien; Renovierung, Bau, Tischlerarbeiten, Heimwerken
Angewandte Norm	EN 60745

Häufig gestellte Fragen - 58G876 Graphite

Wie schalte ich den Hammer ein und aus?

Zum Einschalten drücken Sie die Taste des Schalters (4) und halten Sie sie gedrückt. Zum Ausschalten lassen Sie die Taste los. Nicht verwenden, wenn der Schalter beschädigt ist.

Wie wechsle ich ein Zubehörwerkzeug (Meißel usw.)?

Trennen Sie zuerst das Werkzeug vom Netz. Ziehen Sie die Befestigungshülse (2) nach hinten, stecken Sie den Schaft des Zubehörs in das SDS-Max-Futter (1) bis zum Anschlag und lassen Sie die Hülse los. Zum Ausbau ziehen Sie die Hülse und entnehmen das Zubehör. Zubehör kann nach Gebrauch heiß sein, verwenden Sie Handschuhe.

Wie stelle ich den Zusatzhandgriff ein?

Lösen Sie das Feststellrad (7), drehen Sie den Zusatzhandgriff (6) auf dem Gehäuseumfang in die gewünschte Position und ziehen Sie das Rad fest. Er kann in jeder Position angebracht werden.

Welche Versorgungsspannung wird benötigt?

Die Netzspannung muss mit dem auf dem Typenschild angegebenen Wert übereinstimmen, nämlich 230 V AC mit einer Frequenz von 50 Hz.

Wie warte und reinige ich den Hammer?

Trennen Sie vor der Wartung das Werkzeug vom Netz. Reinigen Sie es mit einer weichen Bürste oder Druckluft. Verwenden Sie niemals Wasser oder Chemikalien. Halten Sie die Lüftungsschlitze sauber. Bewahren Sie das Werkzeug an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Wie wechsle ich die Kohlebürsten?

Verschlissene Kohlebürsten (weniger als 5 mm) müssen durch ein Paar neuer Bürsten ersetzt werden. Überlassen Sie diesen Vorgang einem qualifizierten Fachmann. Verwenden Sie Originalteile. Lassen Sie den Hammer nach dem Austausch im Leerlauf laufen, um die Bürsten einlaufen zu lassen.

Welches Zubehör wird mit dem Hammer geliefert?

Die Verpackung enthält: einen Meißel, einen Zusatzhandgriff, einen Spezialschlüssel, einen Fettbehälter, einen Staubschutz und einen Transportkoffer.

Wie hoch ist die Schlagenergie des Hammers?

Die Schlagenergie beträgt 15 J bei einer Schlagfrequenz von 3350 min⁻¹.

Wie schmiere ich das Getriebe?

Überprüfen Sie alle 40 Betriebsstunden das Fett im Getriebe. Entfernen Sie die Abdeckung (3), schrauben Sie den Verschluss (8) mit dem Spezialschlüssel ab und geben Sie ca. 30 g hochtemperaturbeständiges Fett hinzu oder ersetzen Sie es. Diese Menge nicht überschreiten.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie immer einen Gehörschutz. Verwenden Sie den mitgelieferten Zusatzhandgriff. Halten Sie das Werkzeug mit beiden Händen. Bei Arbeiten in der Nähe von Leitern halten Sie es an den isolierten Griffen. Überprüfen Sie das Netzkabel vor jedem Gebrauch. Richten Sie das laufende Werkzeug niemals auf Personen.

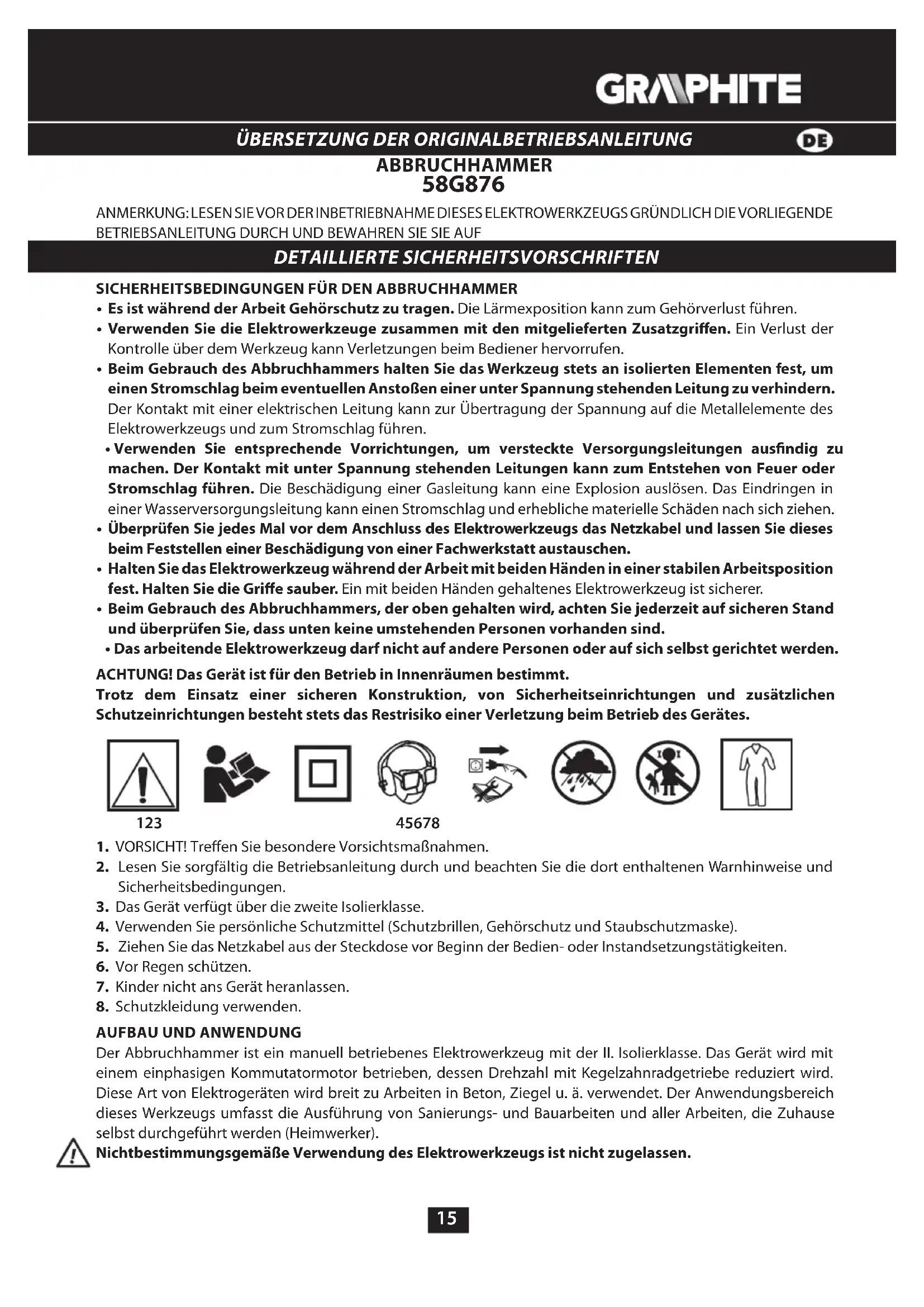

BEDIENUNGSANLEITUNG 58G876 Graphite

DE BETRIEBSANLEITUNG. 15

ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES ELEKTROWERKZEUGS GRÜNDLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF

DETAILIERTE SICHERHEITSVORSCHRIFTEN

SICHERHEITSBEDINGUNGEN FÜR DEN ABBRUCHHAMMER

• Es ist während der Arbeit Gehörschutz zu tragen. Die Lärmexposition kann zum Gehörverlust führen.
• Verwenden Sie die Elektrowerkzeuge zusammen mit den mitgelieferten Zusatzgriffen. Ein Verlust der Kontrolle über dem Werkzeug kann Verletzungen beim Bediener hervorrufen.
• Beim Gebrauch des Abbruchhammers halten Sie das Werkzeug stets an isolierten Elementen fest, um einen Stromschlag beim eventuellen Anstoßen einer unter Spannung stehenden Leitung zu verhindern. Der Kontakt mit einer elektrischen Leitung kann zur Übertragung der Spannung auf die Metallelemente des Elektrowerkzeugs und zum Stromschlag führen.
• Verwenden Sie entsprechende Vorrichtungen, um versteckte Versorgungsleitungen ausfindig zu machen. Der Kontakt mit unter Spannung stehenden Leitungen kann zum Entstehen von Feuer oder Stromschlag führen. Die Beschädigung einer Gasleitung kann eine Explosion auslösen. Das Eindringen in einer Wasserversorgungsleitung kann einen Stromschlag und erhebliche materielle Schäden nach sich ziehen.
• Überprüfen Sie jedes Mal vor dem Anschluss des Elektrowerkzeugs das Netzkabel und lassen Sie dieses beim Feststellen einer Beschädigung von einer Fachwerkstatt austauschen.
• Halten Sie das Elektrowerkzeug während der Arbeit mit beiden Händen in einer stabilen Arbeitsposition fest. Halten Sie die Griffe sauber. Ein mit beiden Händen gehaltenes Elektrowerkzeug ist sicherer.
• Beim Gebrauch des Abbruchhammers, der oben gehalten wird, achten Sie jederzeit auf sicheren Stand und überprüfen Sie, dass unten keine umstehenden Personen vorhanden sind.
• Das arbeitende Elektrowerkzeug darf nicht auf andere Personen oder auf sich selbst gerichtet werden.

ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.

Trotz dem Einsatz einer sicheren Konstruktion, von Sicherheitseinrichtungen und zusätzlichen Schutzeinrichtungen besteht stets das Restrisiko einer Verletzung beim Betrieb des Gerätes.

123

45678

1. VORSICHT! Treffen Sie besondere Vorsichtsmaßnahmen.
2. Lesen Sie sorgfältig die Betriebsanleitung durch und beachten Sie die dort enthaltenen Warnhinweise und Sicherheitsbedingungen.
3. Das Gerät verfügt über die zweite Isolierklasse.
4. Verwenden Sie persönliche Schutzmittel (Schutzbrillen, Gehörschutz und Staubschutzmaske).
5. Ziehen Sie das Netzkabel aus der Steckdose vor Beginn der Bedien- oder Instandsetzungstätigkeiten.
6. Vor Regen schützen.
7. Kinder nicht ans Gerät heranlassen.
8. Schutzkleidung verwenden.

AUFBAU UND ANWENDUNG

Der Abbruchhammer ist ein manuell betriebenes Elektrowerkzeug mit der II. Isolierklasse. Das Gerät wird mit einem einphasigen Kommutatormotor betrieben, dessen Drehzahl mit Kegelzahnradgetriebe reduziert wird. Diese Art von Elektrogeräten wird breit zu Arbeiten in Beton, Ziegel u. ä. verwendet. Der Anwendungsbereich dieses Werkzeugs umfasst die Ausführung von Sanierungs- und Bauarbeiten und aller Arbeiten, die Zuhause selbst durchgeführt werden (Heimwerker).

Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist nicht zugelassen.

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1. Aufnahme SDS Max
2. Spannhülse
3. Abdeckung
4. Hauptschalter
5. Motorgehäuse
6. Zusatzgriff
7. Arretierungsring des Zusatzgriffes
8. Schmierpunktdeckel
9. Befestigungsschrauben
10. Abdeckung der Kohlebürste

* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.

BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSSTATTUNG UND ZUBEHÖR

1. Beitel - 1 St.
2. Zusatzgriff - 1 St.
3. Spezialschlüssel - 1 St.
4. Schmierfettbehälter - 1 St.
5. Staubschutzhaube - 1 St.
6. Transportkoffer - 1 St.

BETRIEBSVORBEREITUNG

ZUSATZGRIFF MONTIEREN

Aus Sicherheitsgründen ist beim Umgang mit dem Abbruchhammer stets der Zusatzgriff zu verwenden.

Der Zusatzgriff verfügt über die Stufenregulieren der Position, er kann ebenfalls in der beliebigen Stelle am Umfang des Hammergehäuses eingestellt werden.

- Den Arretierungsring des Zusatzgriffes (7) lösen.

• Den Zusatzgriff (6) am Umfang des Hammergehäuses umdrehen und in die gewünschte Position entsprechend den Arbeitsbedingungen bringen.
• Vom Hammergehäuse zurückbiegen und die gewünschte Stellung des Zusatzgriffes (Abb. A) einstellen.
• Den Arretierungsring des Zusatzgriffes (7) zuschrauben, um den Zusatzgriff zu montieren.

MONTAGE UND AUSTAUSCH VON ARBEITSWERKZEUGEN

Der Abbruchhammer ist für den Betrieb mit Arbeitswerkzeugen mit SDS-Max-Aufnahmen bestimmt. Vor dem Spannen des Arbeitswerkzeugs sind die Aufnahme des Hammers und das Arbeitswerkzeug zu reinigen. Eine dünne Schicht Schmierstoff auf den Stift des Arbeitswerkzeugs auftragen.

Das Elektrowerkzeug von der Versorgung trennen.

• Die Spannhülse (2) der SDS-Max-Aufnahme (1) festhalten und nach hinten gegen die Federkraft zurückziehen.
- Den Stift des Arbeitswerkzeugs in die Aufnahme bis zum Anschlag einsetzen (es kann dabei vorkommen, dass Sie das Arbeitswerkzeug bis zur richtigen Position umdrehen müssen) (Abb. B).
- Lassen Sie die Spannhülse (2) frei, was zur endgültigen Spannung des Arbeitswerkzeugs führen wird.
- Kommt die Spannhülse nicht mehr in die ursprüngliche Position zurück, so müssen Sie das Arbeitswerkzeug herausnehmen und das ganze Vorgang wiederholen.

Das Arbeitwerkzeug ist richtig gespannt, wenn man es nicht ohne Zurückziehen der Spannhülse

herausziehen kann. Eine hohe Leistung des Schlaghammers kann nur dann gewährleistet werden, wenn scharfe und nicht beschädigte Arbeitswerkzeuge verwendet werden.

DEMONTAGE DES BETRIEBSWERKZEUGS

Unmittelbar nach der Arbeit können Arbeitswerkzeuge noch heiß sein. Vermeiden Sie den direkten Kontakt mit den Arbeitswerkzeugen und tragen geeignete Schutzhandschuhe. Reinigen Sie Arbeitswerkzeuge immer nach dem Einsatz.

• Die Spannhülse (2) zurückziehen und festhalten.
- Mit der anderen Hand das Arbeitswerkzeug nach vorne (Abb. B) herausnehmen.

BETRIEB / EINSTELLUNGEN

EIN-/AUSSCHALTEN

Die Netzspannung muss dem Spannungswert entsprechen, der im Typenschild des Schlaghammers angegeben worden ist.

Einschalten - Hauptschalter (4) drücken und in dieser Position halten.

Ausschalten – den Hauptschalter (4) freigeben.

Verwenden Sie den Abbruchhammer nicht, wenn der Hauptschalter defekt ist.

GEBRAUCH DES ABBRUCHHAMMERS, ABBRUCCHARBEITEN

Den Abbruchhammer mit beiden Händen festhalten und betätigen. Um die beste Arbeitsleistung zu erzielen, üben Sie einen ständigen, mäßigen (nicht übermäßigen) Druck auf den Schlaghammer aus, denn sonst würde es den Rückgang der Arbeitsleistung bewirken. Der Abbruchhammer wurde werkseitig entsprechend geschmiert und ist betriebsbereit. Der mit einem festen Schmiermittel gefüllte Abbruchhammer erfordert eine gewisse Zeit zum Aufwärmen, je nach der Umgebungstemperatur. Neuer Abbruchhammer braucht „eingelaufen“ zu werden, um seine höchste Leitung zu erzielen. Falls der Abbruchhammer in niedrigen Temperaturen oder nach einer längeren Aufbewahrungszeit betrieben werden soll, lassen Sie den Abbruchhammer 3-5 Minuten leer laufen. Scharfe Arbeitswerkzeuge erhöhen die Arbeitsleistung. Die nicht verunreinigten Lüftungsschlitze verringern das Risiko der Motorüberhitzung.

Beim Betrieb kann eine geringe Menge des Schmiermittels am Arbeitswerkzeug und Griff heraustreten. Es ist eine normale Erscheinung.

BEDIENUNG UND WARTUNG

Vor jeder Bedienungstätigkeit oder Reinigung des Gerätes trennen Sie es von der Netzspannung.

• Den Abbruchhammer mit einer Bürste oder einem feinen Lappen reinigen.
• Zur Reinigung des Abbruchhammers dürfen kein Wasser und keine chemischen Reinigungsmittel verwendet werden.
• Bewahren Sie den Abbruchhammer in einem trockenen Ort, weit von der Reichweite von Kindern auf.
• Dafür sorgen, dass die Lüftungsschlitze des Motors stets frei bleiben.
• Beim übermäßigen Funken am Kommutator ist eine Fachkraft mit der Prüfung des Zustandes der Motor-Kohlebürsten zu beauftragen.
• Lassen Sie den Austausch des Netzkabels und andere Instandsetzungen durch eine autorisierte Kundendienstwerkstatt ausführen.

SCHMIEREN DES GETRIEBES

Es wird empfohlen, den Schmierstoffstand im Getriebe alle 40 Betriebsstunden zu überprüfen und eventuell nachzufüllen oder den Schmierstoff zu wechseln.

• Die Befestigungsschrauben abschrauben und die Abdeckung (3) entfernen.
- Mit dem Sonderschlüssel den Schmierpunktdeckel (8) (Abb. C) abschrauben.
- Den Altschmierstoff nachfüllen oder austauschen, mit einem Lappen entfernen.
- Den frischen Schmierstoff im Getriebe nachfüllen (ca. 30 g).
- Den Schmierpunktdeckel (8) und die Abdeckung (3) anbringen.

Beim Wechsel nicht mehr als ca. 30 g Schmierstoff nachfüllen. Sonst wird der Abbruchhammer nicht richtig funktionieren. Nach dem Verbrauch des mitgelieferten Schmierstoffes verwenden Sie einen anderen wärmebeständigen Schmierstoff.

KOHLEBÜRSTEN AUSTAUSCHEN

Die verschleißten (kürzer als 5 mm), verbrannten oder gerissenen Kohlebürsten des Motors sind sofort

auszutauschen. Es werden immer gleichzeitig beide Kohlebürsten ausgetauscht.

• Die Befestigungsschrauben herausdrehen und die Abdeckung (5) (Abb. D) demontieren.
- Die Abdeckungen der Bürstenaufnahmen (10) abschrauben und die verschleißten Kohlebürsten (Abb. E) entfernen.
- Mit Druckluft den eventuellen Kohlenstaub entfernen.
- Neue Kohlebürsten einsetzen (die Kohlebürsten sollen sich frei in die Bürstenaufnahmen einschieben lassen) (Abb. F).
• Die Abdeckungen der Bürstenaufnahmen (10) und die Motorabdeckung (5) montieren.

Nach dem Austausch von Bürsten den Abbruchhammer mit Leerlaufdrehzahl betätigen und etwas abwarten, bis die Bürsten sich an den Motorkommutator anpassen.

Lassen Sie die Kohlebürsten ausschließlich von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen austauschen.

Alle Störungen sind durch den autorisierten Kundendienst des Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

Abbruchhammer 58G876
Parameter Wert
Versorgungsspannung 230 V AC
Versorgungsfrequenz 50 Hz
Nennleistung 1200 Watt
Schlagfrequenz 3350 min	-1
Schlagenergie 15 J
Aufnahmentyp SDS Max
Schutzklasse II
Masse (ohne Zubehör) 6,7 kg
Herstellungsjahr 2021
58G876 bedeutet sowohl den Maschinentyp, als auch die Maschinenbezeichnung

LÄRM- UND SCHWINGUNGSANGABEN

Schalldruckpegel Lp _A = 89 dB(A) K = 3 dB(A)

Schalleistungspegel Lw_A=105 dB(A) K=3 dB(A)

Wert der Schwingungsbeschleunigung (Vordergriff) a_b=10,325 m/s^2 K=1,5 m/s^2

Wert der Schwingungsbeschleunigung (Hintergriff) a_h=13,304 m/s^2 K=1,5 m/ s^2

informationen über Lärm und Vibrationen

Der Lärmpegel wie der Schalldruckpegel Lp_A und Schallleistungspegel Lw_A und die Messunsicherheit K, sind unten in der Anleitung nach EN 60745 angegeben.

Die Vibrationswerte (der Beschleunigungswert) a_h und die Messunsicherheit K wurden nach der NormEN 60745-2-6 unten angegeben.

Der in dieser BA angegebene Vibrationspegel wurde gemäß dem in der Norm EN 60745 bestimmten Messverfahren gemessen und kann zum Vergleich der Elektrowerkzeuge verwendet werden. Er kann auch für eine vorläufige Einschätzung der Vibrationsbelastung verwendet werden.

Der angegebene Vibrationspegel ist repräsentativ für standardmäßige Anwendungen des Elektrowerkzeugs. Der Vibrationspegel kann sich ändern, wenn das Elektrowerkzeug für andere Anwendungen oder mit anderen Arbeitswerkzeugen verwendet wird bzw. nicht ausreichend gewartet wird. Die oben genannten Gründe können zu einer erhöhten Exposition gegenüber Vibrationen während der gesamten Arbeitszeit führen.

Um genau die Vibrationsbelastung einzuschätzen, sind Perioden, in den das Elektrowerkzeug abgeschaltet ist oder eingeschaltet ist, aber nicht gebraucht, ebenfalls zu berücksichtigen. Dadurch kann sich die Exposition gegenüber Vibrationen als viel niedriger erweisen.

Zusätzliche Sicherheitsmaßnahmen vornehmen, um den Benutzer vor den Auswirkungen von Vibrationen beispielsweise durch die Wartung des Elektrowerkzeugs und der Arbeitswerkzeuge, die Sicherung der richtigen Temperatur der Hände, die richtige Arbeitsorganisation, zu schützen.

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und Elektronik- Altgeräte enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentielle Gefahr für die Umwelt und Gesundheit der Menschen dar.

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex”) teilt mit, dass alle Urheberrechte auf den Inhalt der vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung”), darunter u. a. derer Text, Bilder, Schemata, Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut Gesetz über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBl. 2006 Nr. 90 Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das Kopieren, Verarbeiten, Veröffentlichen sowie Modifizieren der gesamten Betriebsanleitung bzw. derer Einzelelemente für kommerzielle Zwecke ohne Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann zivil- und strafrechtlich verfolgt werden.
