ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NightmatIQ Plus STEINEL

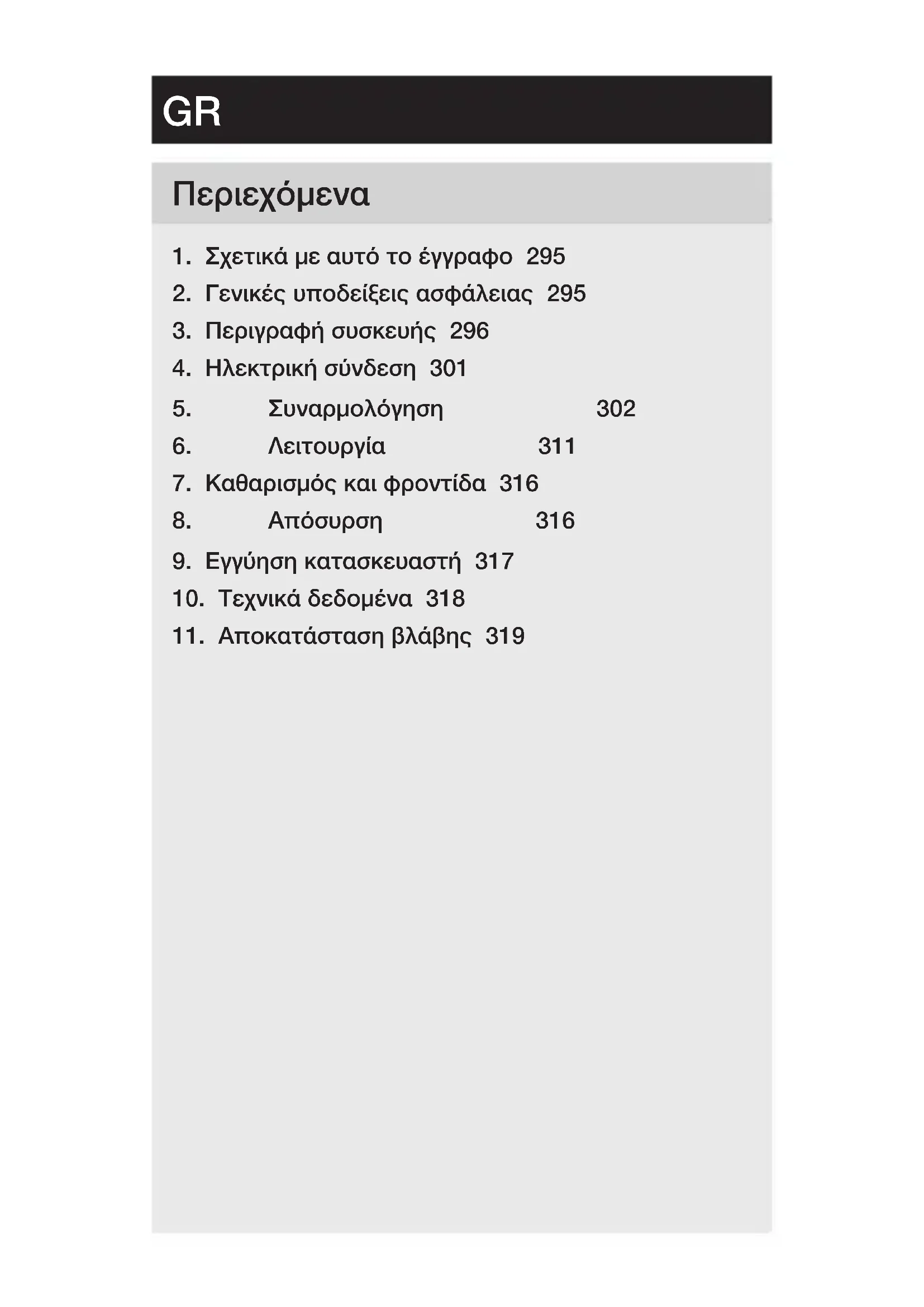

1. Σχετικά με αυτό το έγγραφο 295

2. Γενικές υποδείξεις ασφάλειας 295

3. Περιγραφή συσκευής 296

4. Ηλεκτρική σύνδεση 301

5. Συναρμολόγηση 302

7. Καθαρισμός και φροντίδα 316

9. Εγγύηση κατασκευαστή 317

10. Tεχνικά δεδομένα 318

11. Αποκατάσταση βλάβης 319

GR– 295 – Περιεχόμενα

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση ενώπιον κινδύνου λόγω

Προειδοποίηση ενώπιον κινδύνου λόγω

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό. – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ. DE: VDE 0100, AT:ÖVE-ÖNORM

E8001-1, CH:SEV1000).– 296 –

Περιεχόμενα – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. – Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς NighmatIQ – Ο διακόπτης ευαισθησίας είναι κατάλληλος για εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς

– Λειτουργία ρύθμισης λυκόφωτος, ρυθμιζόμενη μέσω ποτενσιόμετρου. – Διαθέσιμος ως μεμονωμένος αισθητήρας. Χρήση σύμφωνα με τους κανονισμούς NighmatIQ Plus – Ο διακόπτης ευαισθησίας είναι κατάλληλος για εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς

– Οι λειτουργίες είναι ρυθμίσιμες μέσω εφαρμογής Steinel Connect: – Διαθέσιμος ως μεμονωμένος αισθητήρας δικτυωμένος με Bluetooth. Aρχή λειτουργίας – Ο διακόπτης ευαισθησίας καταγράφει με τη βοήθεια αισθητήρα φωτός τη φωτεινότητα του περιβάλλοντος και τη συγκρίνει με την ρυθμισμένη οριακή τιμή φωτεινότητας. – Εάν η φωτεινότητα του περιβάλλοντος είναι μικρότερη από την οριακή τιμή φωτεινότητας, ενεργοποιείται ο συνδεδεμένος καταναλωτής. – Εάν η φωτεινότητα του περιβάλλοντος είναι μεγαλύτερη από την οριακή τιμή φωτεινότητας, απενεργοποιείται ο συνδεδεμένος καταναλωτής.– 297 – Περιεχόμενα

Περιεχόμενα παράδοσης NightmatIQ/NightmatIQPlus

– 1 NightmatIQ/NightmatIQPlus – 2 βίδες – 2 τακάκια – 1 Στεγανοποιητική τάπα – 1 φυλλάδιο δεδομένων ασφάλειας – 1 γρήγορη εκκίνηση– 298 – Περιεχόμενα Διαστάσεις προϊόντος NightmatIQ/NightmatIQ Plus

Επισκόπηση συσκευής NightmatIQ

A Κάλυμμα B Ποτενσιόμετρο ρύθμισης ευαισθησίας C Περίβλημα διακόπτη ευαισθησίας D Αισθητήρας φωτεινότητας E Ακροδέκτης σύνδεσης F Προαιρετικό άνοιγμα για εξωτοίχια καλωδίωση

G Λεπτομέρειες: Ποτενσιόμετρο ρύθμισης ευαισθησίας– 300 – Περιεχόμενα Επισκόπηση συσκευής NightmatIQ Plus

A Κάλυμμα B Κατάσταση LED C Περίβλημα διακόπτη ευαισθησίας D Αισθητήρας φωτεινότητας E Ακροδέκτης σύνδεσης F Προαιρετικό άνοιγμα για εξωτοίχια καλωδίωση– 301 – Περιεχόμενα

4. Ηλεκτρική σύνδεση

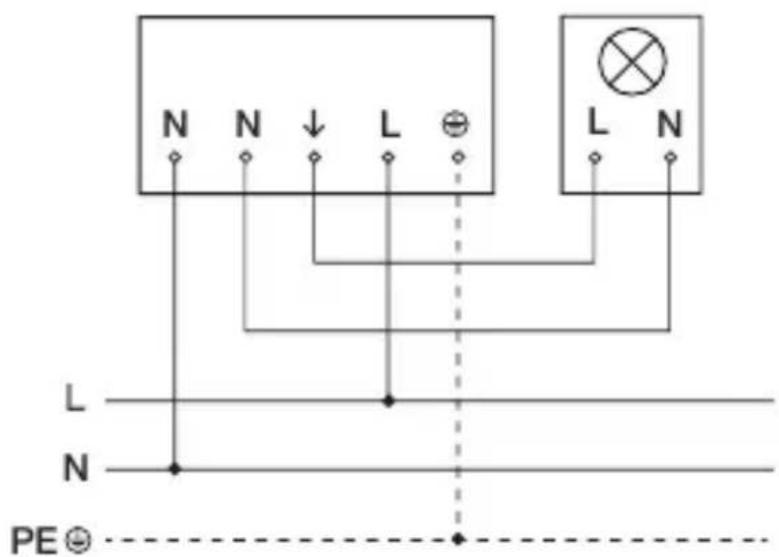

Διάγραμμα συνδεσμολογίας

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος. Οι στεγανοποιητικές τάπες προβλέπονται για αγωγό τροφοδοσίας με εξωτερική διάμετρο 5 – 10mm.– 302 – Περιεχόμενα

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Συνδέστε σωστά τους αγωγούς σύνδεσης. Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία της συσκευής.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Χωρίς κραδασμούς. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Όχι επάνω σε εύφλεκτες επιφάνειες. – Η συσκευή απαγορεύεται να επηρεάζεται από το φως του συνδεδεμένου καταναλωτή.– 303 – Περιεχόμενα

• Διακόπτετε την τροφοδοσία ρεύματος.

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

• Ξεβιδώστε και αφαιρέστε το κάλυμμα.

• Σημαδεύετε τα σημεία για τρύπες.– 304 – Περιεχόμενα

• Ανοίγετε τρύπες (Ø 6 mm) και τοποθετείτε ούπατ.– 305 – Περιεχόμενα

Ενδοτοίχια παραλλαγή

• Περάστε το καλώδιο μέσα από τη συσκευή.

• Βιδώστε τη συσκευή με ροπή στρέψης μέγ. 1Nm.– 306 – Περιεχόμενα Εξωτοίχια παραλλαγή

• Σπάστε το προαιρετικό άνοιγμα για την εξωτοίχια καλωδίωση προσεκτικά με ένα κατσαβίδι.

• Τοποθετείτε στεγανοποιητική τάπα.– 307 – Περιεχόμενα

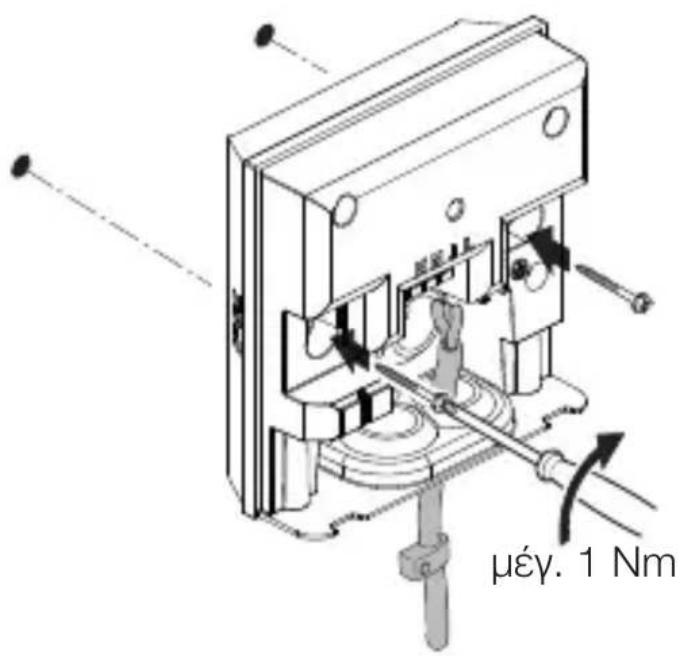

• Περάστε το καλώδιο μέσα από τη συσκευή.

• Βιδώστε τη συσκευή με ροπή στρέψης μέγ. 1Nm.– 308 – Περιεχόμενα

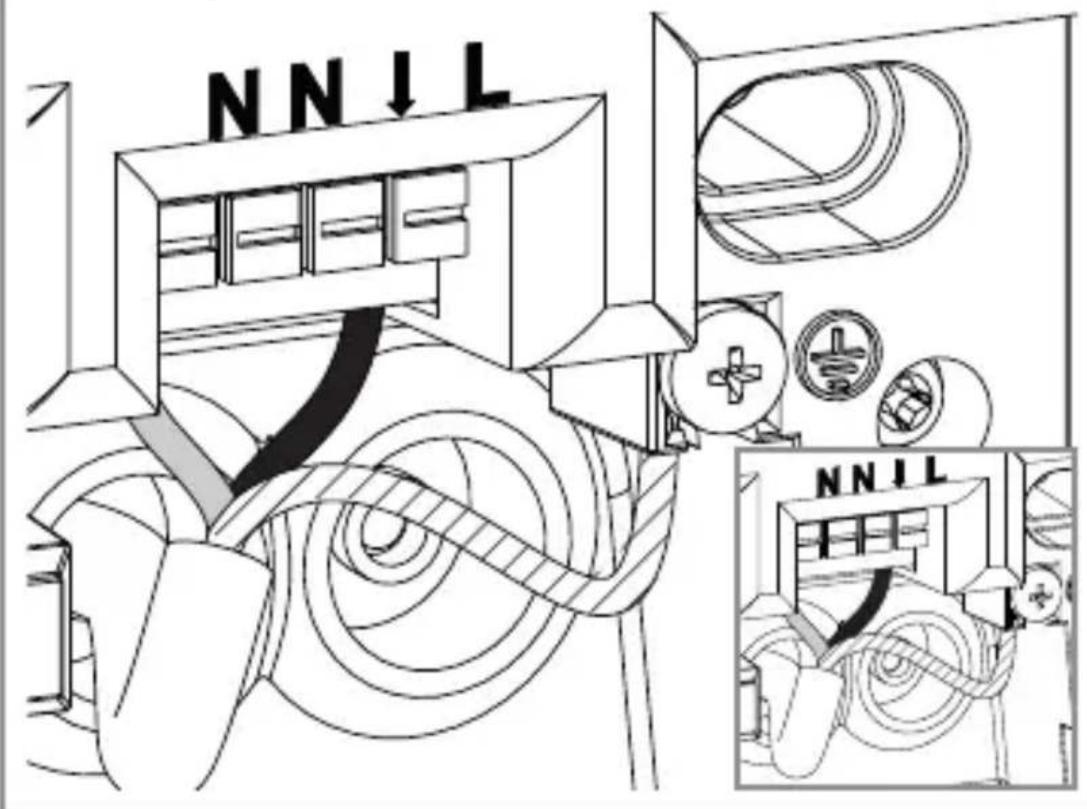

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας. % «4. Ηλεκτρική σύνδεση»– 309 – Περιεχόμενα

• Τοποθετήστε το κάλυμμα.

• Βιδώστε το κάλυμμα.– 310 – Περιεχόμενα

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Ρυθμίστε τις λειτουργίες. % «6. Λειτουργία»– 311 – Περιεχόμενα

NightmatIQ Στο NightmatIQ η ρύθμιση ευαισθησίας πραγματοποιείται χειροκίνητα μέσω ποτενσιόμετρου ρύθμισης ευαισθησίας. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

• Ρυθμίσεις εργοστασίου – Ρύθμιση ευαισθησίας: 75Lux Ρύθμιση ευαισθησίας (G) Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 1 – 75Lux.

= Λειτουργία λυκόφωτος (περ. 75Lux) – = Λειτουργία λυκόφωτος (περ. 1Lux)– 312 – Περιεχόμενα Χειροκίνητη ρύθμιση ευαισθησίας NightmatIQ

• Διακόπτετε την τροφοδοσία ρεύματος.

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

• Ξεβιδώστε το κάλυμμα.

• Το επιθυμητό όριο ευαισθησίας της ρύθμισης ευαισθησίας μπορεί να ρυθμιστεί αδιαβάθμητα με το κατσαβίδι.– 313 – Περιεχόμενα

• Ενεργοποιείτε την τροφοδοσία ρεύματος.– 314 –ΠεριεχόμεναNightmatIQ PlusΣτο NightmatIQ Plus η ρύθμιση των λειτουργιών πραγματοποιείται μέσω της εφαρμογής Steinel Connect App. Εφαρμογή Steinel ConnectΓια τη ρύθμιση της συσκευής με Smartphone ή Tablet, πρέπει να κατεβάσετε την εφαρμογή STEINEL Connect από το δικό σας AppStore. Απαιτείται ένα smart-phone ή tablet με δυνατότητα Bluetooth.Android iOSΟι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω εφαρμογής Steinel Connect: – Ρύθμιση ευαισθησίας.Υπόδειξη: Πρέπει να διατηρείται ελάχιστη απόσταση 3m από το WLAN-Router και τα Access Point, προς αποφυγή ελαττωματικών λειτουργιών.Λειτουργία LEDΑρχικοποίηση: Το LED ανάβει διαρκώς.Κανονική λειτουργία: Το LED σβήνειΑρχικοποίηση Bluetooth: Το LED αναβοσβήνει αργά.Ενημέρωση υλικολογισμικού: Το LED αναβοσβήνει γρήγορα.Σφάλμα: Το LED αναβοσβήνει γρήγορα New App!

!– 315 – Περιεχόμενα

Ρυθμίσεις εργοστασίου – Ρύθμιση ευαισθησίας: 1.000Lux Ρύθμιση ευαισθησίας Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 1 – 1.000Lux. – = Λειτουργία λυκόφωτος (περ. 1.000Lux) – = Λειτουργία λυκόφωτος (περ. 1Lux) Δικτύωση Bluetooth (Bluetooth Mesh) Ο διακόπτης αισθητήρα ανταποκρίνεται στο πρότυπο Bluetooth Mesh. Μπορεί να δικτυωθεί με όλα τα προϊόντα που ανταποκρίνονται σε πρότυπο Bluetooth Mesh. Η διαμόρφωση του διακόπτη αισθητήρα πραγματοποιείται μέσω της εφαρμογής Steinel Connect. Κατά την πρώτη σύνδεση μεταξύ διακόπτη αισθητήρα και εφαρμογής Steinel Connect αποθηκεύεται στο Smartphone ή το Tablet το σχετικό κλειδί δικτύου. Αποκλείεται η αναρμόδια πρόσβαση στον αισθητήρα μέσω του κλειδιού. Για πρόσβαση από άλλο Smartphone ή Tablet πρέπει να μοιραστεί το κλειδί δικτύου. Χρόνοι μεταγωγής Εκτός από τη ρύθμιση για τιμή ευαισθησίας, μπορείτε μέσω της εφαρμογής να ρυθμίσετε και τους χρόνους μεταγωγής, κατά τους οποίους θα ενεργοποιούνται ή θα απενεργοποιούνται οι συνδεδεμένοι καταναλωτές. Το NightmatIQ plus λαμβάνει μέσω σύνδεσης Bluetooth με Smartphone/Tablet την πραγματική ώρα και τη χρησιμοποιεί για το μελλοντικό χειρισμό μεταγωγής. Σε περίπτωση διακοπής τροφοδοσία τάσης του NightmatIQ plus, η αποθηκευμένη ώρα χάνεται. Βάση της θέσης του ήλιου της προηγούμενης ημέρας, το NightmatIQ plus χρησιμοποιεί μία κατά προσέγγιση ώρα. Για επαναφορά της ώρας ακριβείας, απαιτείται εκ νέου σύνδεση με την εφαρμογή.– 316 – Περιεχόμενα

7. Καθαρισμός και φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Οι ηλεκτρικές συσκευές, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές και μπαταρίες στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές και οι μπαταρίες να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.– 317 –Περιεχόμενα

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

ΕΓΓΥΗΣΗ– 318 – Περιεχόμενα

10. Tεχνικά δεδομένα

– Διαστάσεις (Υ×Π×Β): 95×95×38mm – Σύνδεση δικτύου: 220 – 240V, 50/60Hz – Κατανάλωση ισχύος: NightmatIQ <0,7W NightmatIQ plus <0,5W – Ρύθμιση ευαισθησίας: NightmatIQ: 1 – 75Lux NightmatIQ plus: 1 – 1.000Lux – Σύστημα αισθητήρα: Φωτοτρανζίστορ – Όρια θερμοκρασίας: -20έως+40°C – Συχνότητα Bluetooth (μόνο NightmatIQ plus): 2,4 – 2,48GHz – Ισχύς εκπομπής Bluetooth (μόνο NightmatIQ plus): 4dBm/2,5mW – Είδος προστασίας: IP54 Ικανότητα μεταγωγής – Λαμπτήρας πυράκτωσης/αλογόνου: 1.000W – LED- / EVG - Τελευταία: 250 W (50 St. c < 88 µF)– 319 – Περιεχόμενα

11. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Διακόπηκε το κύκλωμα.

• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης. – Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

• Ελέγξτε τις συνδέσεις. – Ενδεχομένως διακόπτης δικτύου εκτός.

• Ενεργοποιήστε τον διακόπτη δικτύου. Η συσκευή δεν ενεργοποιείται. – Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

• Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας. – Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου. – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια.İçerik
