NightmatIQ Plus - Interruttore STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore crepuscolare connesso (NightmatIQ Plus)
Marca	Steinel
Modello	NightmatIQ Plus
Alimentazione	220–240 V, 50/60 Hz
Consumo elettrico	< 0,5 W
Intervallo di regolazione della soglia di intervento	Da 1 a 1000 lux
Tecnologia di rilevamento	Fototransistor
Intervallo di temperatura	Da -20 °C a +40 °C
Grado di protezione	IP54
Potenza di commutazione (lampade a incandescenza/alogene)	1000 W
Potenza di commutazione (LED/EVG)	250 W (50 pz, c ≤ 88 μF)
Connettività	Bluetooth mesh (2,4–2,48 GHz, 4 dBm)
Funzionalità tramite app	Regolazione soglia, programmazione oraria, messa in rete
LED di stato	Inizializzazione (accesa), normale (spenta), identificazione (lampeggia lentamente), aggiornamento (lampeggia rapidamente)
Montaggio	A parete interno/esterno, da incasso o in superficie
Collegamento	Cavo a 3 conduttori (L, N, PE), diametro 5–10 mm
Contenuto della confezione	Apparecchio, 2 viti, 2 tasselli, 1 tappo, scheda di sicurezza, guida rapida
Garanzia del produttore	3 anni
Manutenzione	Pulizia a secco, senza detergente
Sicurezza	Installazione da parte di elettricista qualificato, rispetto norme (NF C-15100, ecc.)
Riciclaggio	Apparecchio elettrico, non smaltire con i rifiuti domestici

Domande frequenti - NightmatIQ Plus STEINEL

Come regolare la soglia di intervento sul NightmatIQ Plus ?

La soglia di intervento si regola tramite l'app STEINEL Connect. Puoi scegliere un valore tra 1 e 1000 lux. L'apparecchio deve essere sotto tensione e nel raggio Bluetooth del tuo smartphone.

Come collegare l'apparecchio all'app STEINEL Connect ?

Scarica l'app STEINEL Connect dal tuo AppStore. Apri l'app, segui le istruzioni per aggiungere un nuovo apparecchio e accoppialo via Bluetooth. Assicurati che il LED di stato lampeggi lentamente (modalità identificazione).

Cosa fare se l'apparecchio non si accende ?

Verifica prima che il fusibile sia inserito e che l'eventuale interruttore di rete sia in posizione ACCESO. Controlla il cavo con un tester di tensione. Regola anche la soglia di intervento se è impostata male.

Qual è la portata Bluetooth del NightmatIQ Plus ?

La portata Bluetooth tipica è di circa 10 metri all'interno. Per evitare interferenze, mantieni una distanza di almeno 3 metri tra l'apparecchio e il router WiFi o i punti di accesso.

Si può installare l'apparecchio all'esterno ?

Sì, il NightmatIQ Plus ha un grado di protezione IP54, che lo rende adatto all'installazione all'esterno, a condizione di montarlo correttamente al riparo da urti e zone esplosive.

Come pulire l'apparecchio ?

Pulisci l'apparecchio a secco con un panno morbido. Non usare mai acqua né detergente, perché l'umidità può danneggiare i componenti elettrici.

Qual è la garanzia del NightmatIQ Plus ?

La garanzia del produttore è di 3 anni dalla data di acquisto, previa presentazione della prova d'acquisto originale e di un uso conforme. Copre i difetti di materiale o di fabbricazione.

Posso usare l'apparecchio senza l'app ?

Sì, il NightmatIQ Plus può essere usato come semplice interruttore crepuscolare con una soglia di intervento predefinita di 1000 lux. Tuttavia, senza l'app non puoi modificare la soglia né programmare orari di commutazione.

Come aggiornare il firmware ?

Gli aggiornamenti del firmware vengono effettuati tramite l'app STEINEL Connect. Quando è disponibile un aggiornamento, il LED lampeggia rapidamente. Segui le istruzioni nell'app per scaricarlo e installarlo.

Cosa fare in caso di interruzione di corrente ?

L'apparecchio perde l'ora registrata durante un'interruzione di corrente. Calcola un'ora approssimativa basata sulla traiettoria del sole del giorno precedente. Per ripristinare l'ora esatta, riconnetti l'app STEINEL Connect.

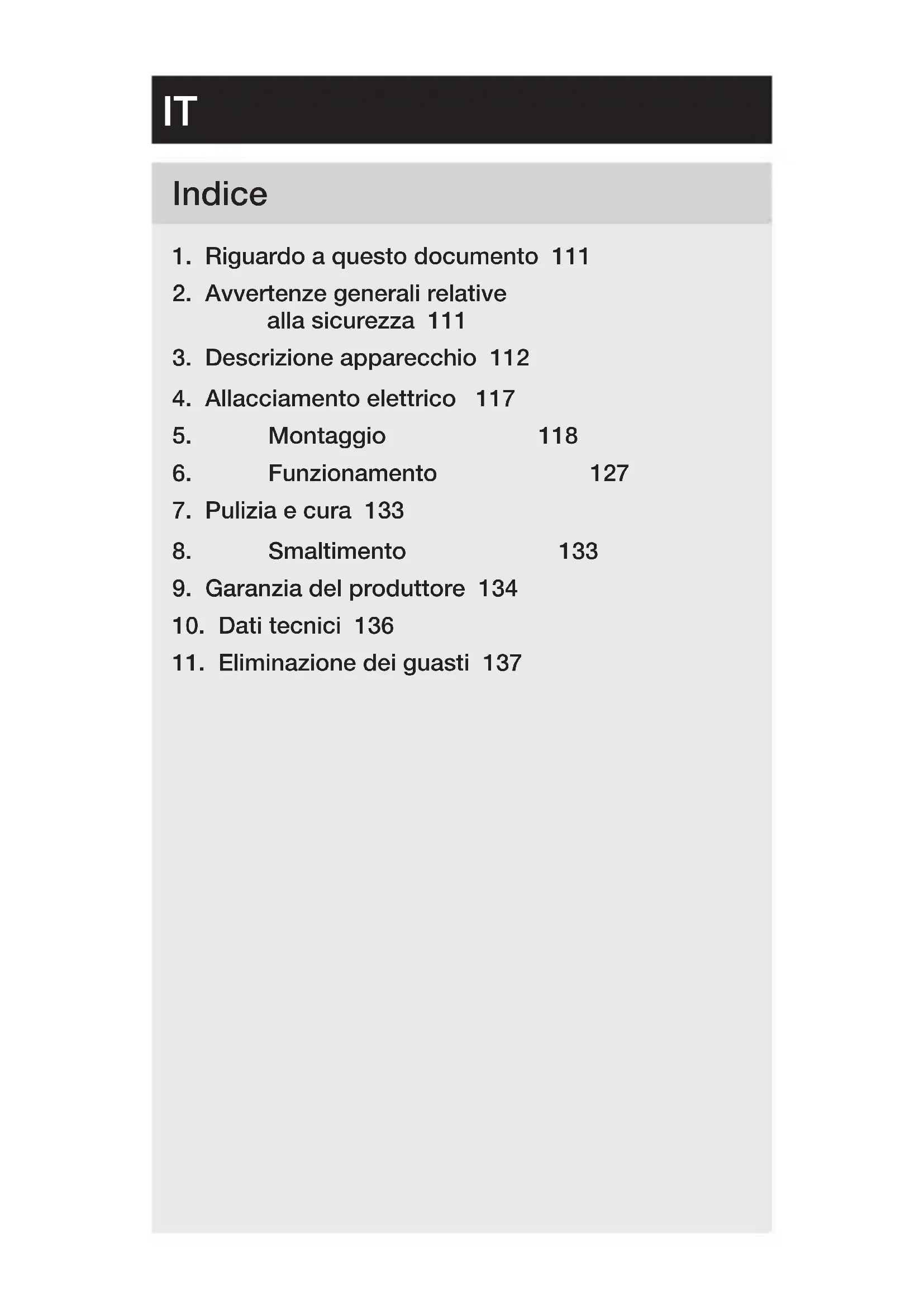

MANUALE UTENTE NightmatIQ Plus STEINEL

1. Riguardo a questo documento 111
2. Avvertenze generali relative alla sicurezza 111
3. Descrizione apparecchio 112
4. Allacciamento elettrico 117
5. Montaggio 118
6. Funzionamento 127
7. Pulizia e cura 133
8. Smaltimento 133
9. Garanzia del produttore 134
10. Dati tecnici 136
11. Eliminazione dei guasti 137

1. Riguardo a questo documento

– Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
- Con riserva di modifiche legate ai progressi della tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio. Vengono fatti particolarmente presenti i possibili pericoli. L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.
• Conservare le istruzioni in un luogo facilmente accessibile.

- Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

- I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

- Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.
• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo NighmatIQ

• Interruttore crepuscolare per il montaggio a muro in ambienti interni ed esterni.
• Funzione della regolazione crepuscolare regolabile tramite potenziometro.
• Utilizzabile come sensore singolo.

Utilizzo adeguato allo scopo NighmatIQ Plus

• Interruttore crepuscolare per il montaggio a muro in ambienti interni ed esterni.
• Funzioni impostabili tramite la app Steinel Connect.
• Utilizzabile come sensore singolo o collegato con Bluetooth.

Principio di funzionamento

• L'interruttore crepuscolare rileva, con l'ausilio del senso-re ottico, la luminosità dell'ambiente e la confronta con il valore soglia di luminosità impostato.
• Se la luminosità dell'ambiente si trova al di sotto del valore soglia, l'utenza allacciata viene attivata.
  – Se la luminosità dell'ambiente si trova al di sopra del valore soglia, l'utenza allacciata viene disttivata.

Volume di fornitura NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 viti
• 2 tasselli
• 1 tappo di tenuta
• 1 scheda dati sulla sicurezza
• 1 avvio rapido

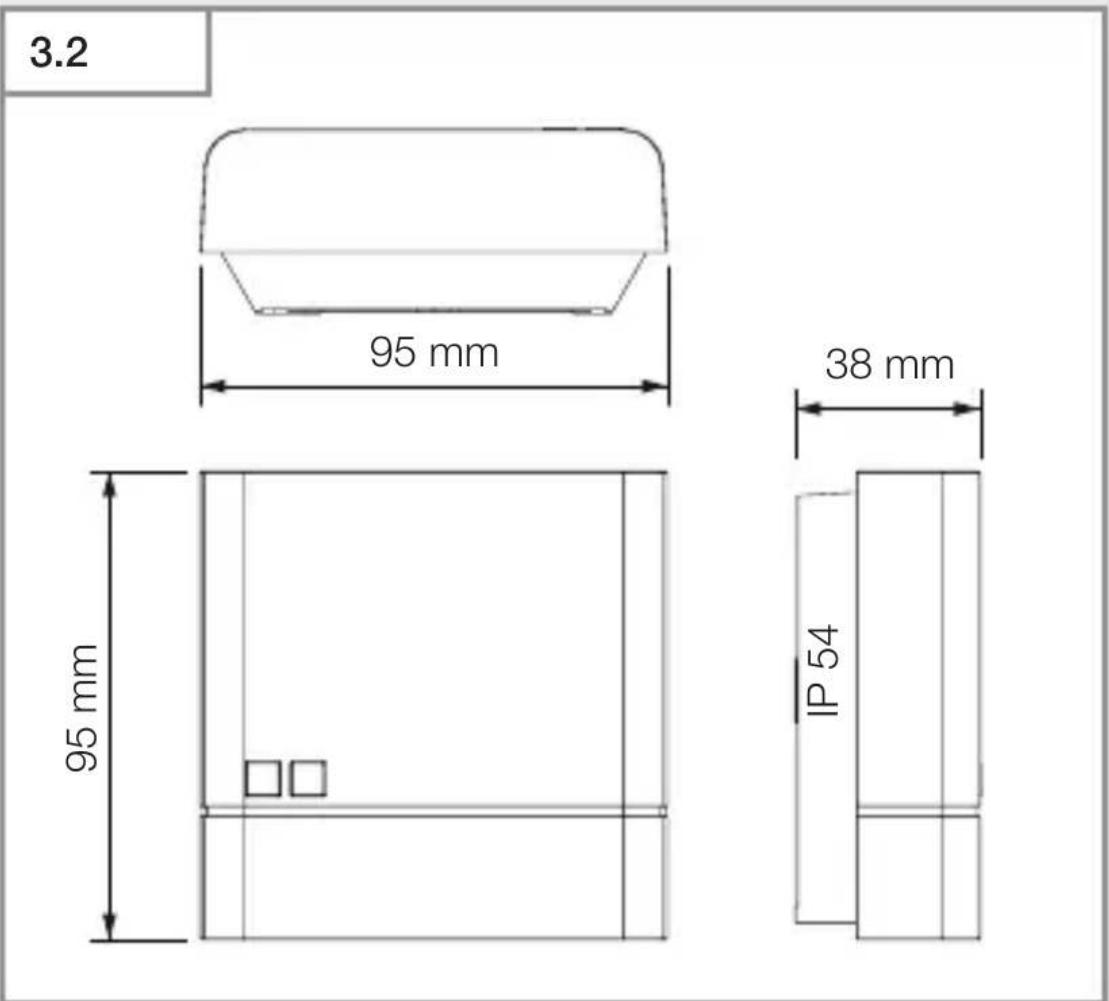

Dimensioni del prodotto NightmatIQ / NightmatIQ Plus

3.2 95 mm 38 mm 95 mm IP 54

Panoramica dell'apparecchio NightmatIQ

3.3

A B C D E F

IT

A Copertura
B Potenziometro regolazione crepuscolare
C Involucro interruttore crepuscolare
D Sensore della luminosità
E Morsettiera di allacciamento
F Apertura opzionale per cablaggio in superficie

3.4

G

G Dettaglio: potenziometro regolazione crepuscolare

Panoramica dell'apparecchio NightmatlQ Plus

3.5

A B C D E F

A Copertura
B LED di stato
C Involucro interruttore crepuscolare
D Sensore della luminosità
E Morsettiera di allacciamento
F Apertura opzionale per cablaggio in superficie

4. Allacciamento elettrico

Schema elettrico

4.1

Il cavo di collegamento alla rete ha 3 fili.

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

L'apparecchio può anche essere allacciato elettricamente a valle di un interruttore di rete, purché sia garantito che quest'ultimo rimanga sempre acceso.

I tappi di tenuta sono previsti per una linea di allacciamento alla rete con un diametro esterno di 5 – 10 mm.

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provvedere affinché l'alimentazione della rete elettrica rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

- Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettere in funzione l'apparecchio.

- Selezionare il luogo di montaggio adatto.

-Protetto da vibrazioni.
-Non in aree a rischio di esplosione.
-Non su superfici facilmente infiammabili.
–L'apparecchio non deve essere influenzato dalla luce delle utenze collegate.

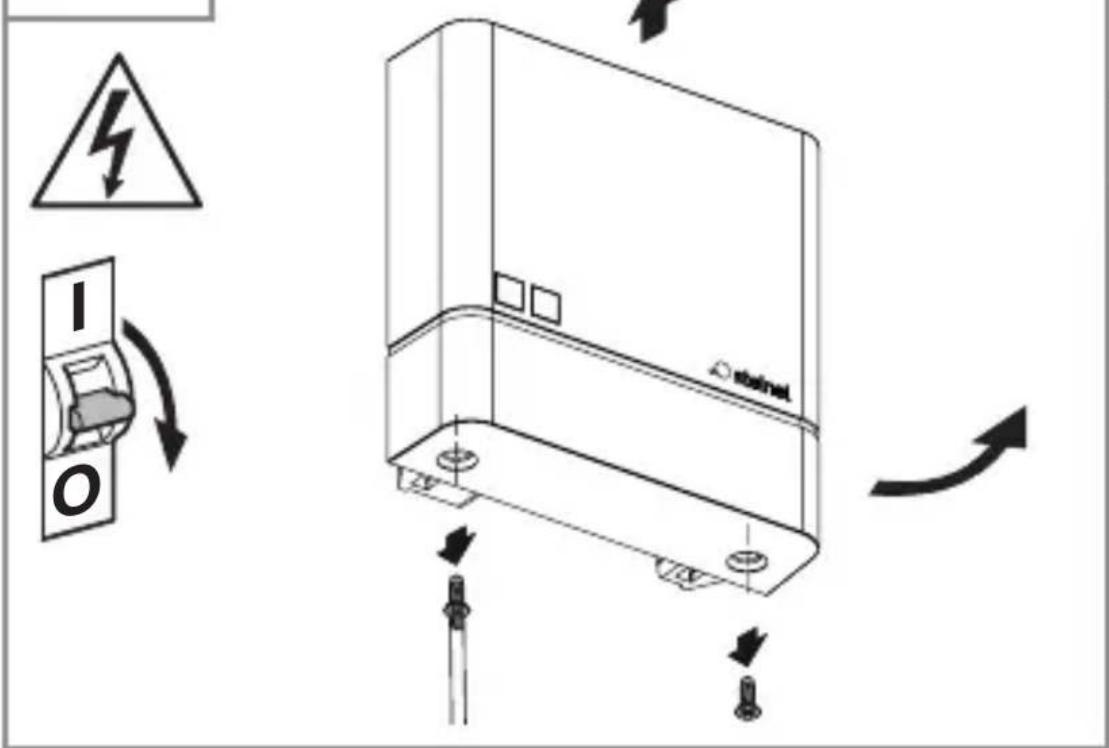

Fasi di montaggio

5.1

• Staccare l'alimentazione di corrente.
- Accertarsi che la tensione di alimentazione di rete sia disattivata.
- Svitare e sfilare la copertura.

5.2

- Effettuare i fori (∅ 6 mm) e inserire i tasselli.

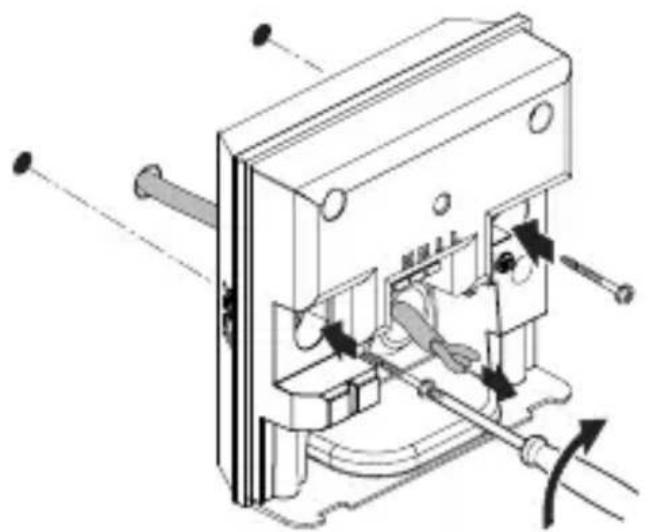

Variante incassata

5.4

• Far passare il cavo attraverso l'apparecchio.
- Avvitare l'apparecchio con una coppia massima pari a 1 Nm.

Variante in superficie

5.5

- Aprire l'apertura opzionale per cablaggio in superficie rompendo la copertura con cautela tramite un cacciavite.

5.6

- Inserire il tappo di tenuta

5.7

max. 1 Nm

• Far passare il cavo attraverso l'apparecchio.
- Avvitare l'apparecchio con una coppia massima pari a 1 Nm.

5.8 NNIL

- Allacciare il cavo di rete secondo quanto indicato nello schema elettrico.

→“4. Allacciamento elettrico”

5.9

- Applicare la copertura.

5.10

- Avvitare la copertura.

5.11

I O

• Attivare l'alimentazione della rete elettrica.
• Impostare le funzioni.

→“6. Funzionamento”

6. Funzionamento

NightmatIQ

Nel caso di NightmatlQ la regolazione crepuscolare viene effettuata manualmente tramite il potenziometro regolazione crepuscolare.

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provvedere affinché l'alimentazione della rete elettrica rimanga interrotta.

- Impostazioni di fabbrica

- Regolazione crepuscolare: 75 Lux

Regolazione crepuscolare (G)

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 1 e 75 Lux.

• ⚙ = funzionamento crepuscolare (ca. 75 Lux)
• = funzionamento crepuscolare / funzionamento nel buio notturno (ca. 1 Lux)

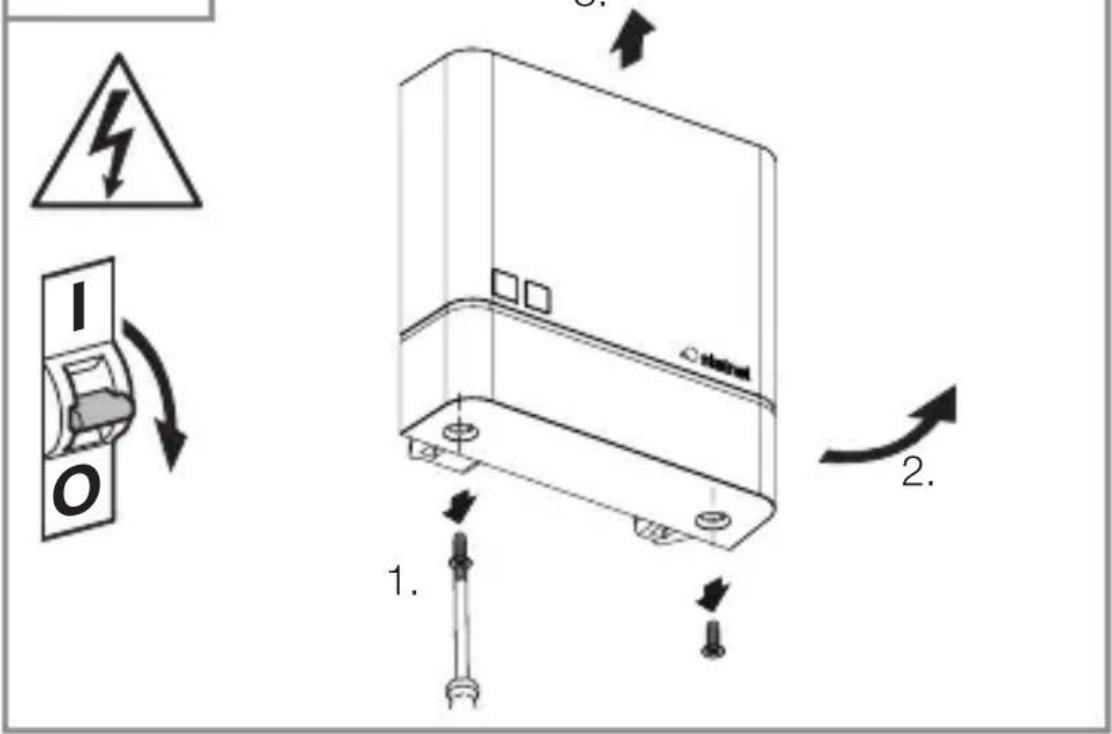

Regolazione crepuscolare manuale NightmatlQ

6.1

• Staccare l'alimentazione di corrente.
- Accertarsi che la tensione di alimentazione di rete sia disattivata.
- Svitare la copertura.

6.2

NN11 B

IT

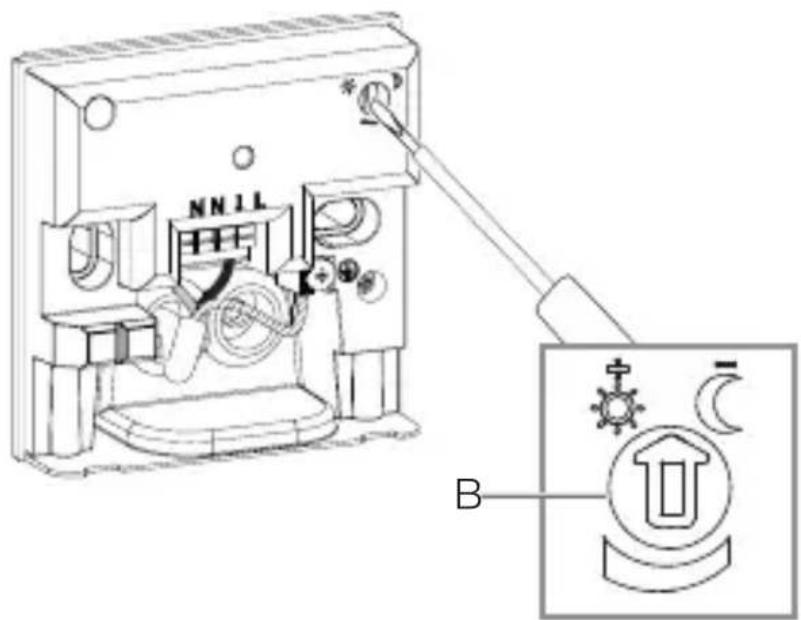

- Regolare in continuo con il cacciavite la soglia d'intervento desiderata della regolazione crepuscolare.

6.3

- Avvitare la copertura.

6.4

I O

• Attivare l'alimentazione della rete elettrica.

NightmatIQ Plus

Nel caso di NightmatlQ Plus l'impostazione delle funzioni avviene tramite la app Steinel Connect.

Steinel Connect App

Per la configurazione dell'apparecchio con smartphone o tablet dovete scaricare la app STEINEL Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Funzioni impostabili tramite la app Steinel Connect: – Regolazione crepuscolare.

Avvertenza:

Al fine di escludere malfunzionamenti, si deve rispettare una distanza minima di 3 m dal router WLAN e dagli Access Points.

Funzione LED

Inizializzazione: il LED è acceso permanentemente.

Funzionamento normale: il LED è spento.

Identificazione: il LED lampeggia lentamente.

Update del firmware: il LED lampeggia rapidamente.

Errore: il LED lampeggia rapidamente.

Impostazioni di fabbrica

- Regolazione crepuscolare: 1.000 Lux

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 1 e 1.000 Lux.

- funzionamento crepuscolare (ca. 1.000 Lux)

- = funzionamento crepuscolare / funzionamento nel buio notturno (ca. 1 Lux)

Collegamento Bluetooth (Bluetooth Mesh)

L'interruttore a sensore corrisponde al Bluetooth Mesh Standard. Esso può essere collegato con tutti i prodotti conformi al Bluetooth Mesh Standard.

La configurazione dell'interruttore a sensore avviene tramite la app Steinel Connect. Al primo collegamento tra l'interruttore a sensore e la app Steinel Connect vengono memorizzate sullo smartphone o il tablet relative chiavi di rete. La chiave consente di escludere un accesso al sensore da parte di persone non autorizzate.

Per l'accesso tramite un altro smartphone o tablet occorre che la chiave di rete venga condivisa.

Ore di accensione

Oltre all'impostazione relativa al valore crepuscolare, tramite la app si possono impostare anche le ore di accensione in cui si desidera che le utenze collegate vengano accese o spente.

NightmatlQ Plus grazie al collegamento Bluetooth con uno smartphone / tablet riceve l'ora attuale e la utilizza per la futura azione di accensione / spegnimento.

Se l'alimentazione di tensione a NighmatlQ Plus viene interrotta, l'ora memorizzata si perde. Sulla base dell'andamento del sole nelle giornate precedenti, NighmatlQ Plus rileva un'ora approssimata. Per rirpistinare l'ora esatta è necessario un nuovo collegamento con la app.

7. Pulizia e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua può provocare una scossa elettrica, ustioni o addirittura la morte.

- Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

- Pulire l'apparecchio con un panno leggermente inumidito, senza detersivi.

8. Smaltimento

Apparecchi elettrici, pile, accessori e materiali d'imballaggio

devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici e le pile assieme ai rifiuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, le pile e gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder. Le come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

- in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,

• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
  – in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dati tecnici

• Dimensioni (A x L x P): 95 × 95 × 38 ~mm
• Allacciamento alla rete: 220–240 V, 50/60 Hz
• Potenza assorbita: NightmatIQ < 0,7 W NightmatIQ Plus < 0,5 W
• Regolazione crepuscolare: NightmatlQ: 1 – 75 Lux NightmatlQ Plus: 1 – 1.000 Lux
• Sensori: fototransistor
• Campo di temperatura: tra -20 e +40 °C
• Frequenza Bluetooth (solo NightmatIQ Plus): 2,4–2,48 GHz
• Potenza di trasmissione Bluetooth (solo NightmatlQ Plus):
• Grado di protezione: IP 54

Potere d'interruzione

• Carico lampadine incandescenti / lampade alogene:
  1.000 W
• Carico LED / ECG: 250 W (50 unità c < 88 μF)

11. Eliminazione dei guasti

Apparecchio senza tensione.

– Il fusibile non è integro o è difettoso.

• Controllare il fusibile.
• Sostituire il fusibile difettoso.

- Linea interrotta.

- Controllare il cavo con un indicatore di tensione.

- Corto circuito nel cavo di collegamento alla rete.

- Controllare gli allacciamenti.

- Eventuale interruttore di rete spento.

- Accendere l'interruttore di rete.

L'apparecchio non si accende.

– La regolazione crepuscolare scelta è troppo bassa.

- Reimpostare la regolazione crepuscolare.

- Interruttore di rete spento.

- Attivare l'interruttore di rete.

– Il fusibile è difettoso.

• Controllare il fusibile.
• Sostituire il fusibile difettoso.

Índice

Erro: LED pisca rapidamente.

- Verificati conexiunile.
