Тип продукта	Подключаемый сумеречный выключатель (NightmatIQ Plus)
Бренд	Steinel
Модель	NightmatIQ Plus
Питание	220–240 В, 50/60 Гц
Энергопотребление	< 0,5 Вт
Диапазон регулировки порога срабатывания	От 1 до 1000 люкс
Технология обнаружения	Фототранзистор
Температурный диапазон	От -20 °C до +40 °C
Степень защиты	IP54
Коммутационная мощность (лампы накаливания/галогенные)	1000 Вт
Коммутационная мощность (LED/ЭПРА)	250 Вт (50 шт., C ≤ 88 мкФ)
Подключение	Bluetooth mesh (2,4–2,48 ГГц, 4 дБм)
Функции через приложение	Регулировка порога, программирование времени, объединение в сеть
Светодиод состояния	Инициализация (горит), нормальный (выключен), идентификация (медленно мигает), обновление (быстро мигает)
Монтаж	Настенный внутренний/наружный, встроенный или накладной
Подключение	Кабель 3-жильный (L, N, PE), диаметр 5–10 мм
Комплект поставки	Устройство, 2 винта, 2 дюбеля, 1 заглушка, предохранительная вилка, краткое руководство
Гарантия производителя	3 года
Уход	Сухая чистка, без моющих средств
Безопасность	Установка квалифицированным электриком, соблюдение норм (NF C-15100 и т.д.)
Утилизация	Электрическое устройство, не выбрасывать с бытовыми отходами

Часто задаваемые вопросы - NightmatIQ Plus STEINEL

Как настроить порог срабатывания на NightmatIQ Plus?

Порог срабатывания регулируется через приложение STEINEL Connect. Вы можете выбрать значение от 1 до 1000 люкс. Устройство должно быть под напряжением и в зоне действия Bluetooth вашего смартфона.

Как подключить устройство к приложению STEINEL Connect?

Загрузите приложение STEINEL Connect из вашего AppStore. Откройте приложение, следуйте инструкциям, чтобы добавить новое устройство и сопрячь его через Bluetooth. Убедитесь, что светодиод состояния медленно мигает (режим идентификации).

Что делать, если устройство не включается?

Сначала проверьте, включен ли предохранитель и находится ли сетевой выключатель в положении ВКЛ. Проверьте кабель тестером напряжения. Также отрегулируйте порог срабатывания, если он неправильно настроен.

Какова дальность Bluetooth у NightmatIQ Plus?

Типичная дальность Bluetooth составляет около 10 метров внутри помещений. Чтобы избежать помех, соблюдайте расстояние не менее 3 метров между устройством и WiFi-роутером или точками доступа.

Можно ли установить устройство на улице?

Да, NightmatIQ Plus имеет степень защиты IP54, что делает его пригодным для установки на улице при условии правильного монтажа вдали от вибраций и взрывоопасных зон.

Как чистить устройство?

Протирайте устройство насухо мягкой тканью. Никогда не используйте воду или моющие средства, так как влага может повредить электрические компоненты.

Какова гарантия на NightmatIQ Plus?

Гарантия производителя составляет 3 года с даты покупки при предъявлении оригинального чека и соблюдении условий эксплуатации. Она покрывает дефекты материалов или изготовления.

Могу ли я использовать устройство без приложения?

Да, NightmatIQ Plus можно использовать как простой сумеречный выключатель с порогом срабатывания по умолчанию 1000 люкс. Однако без приложения вы не сможете изменить порог или запрограммировать время включения.

Как обновить прошивку?

Обновления прошивки выполняются через приложение STEINEL Connect. Когда доступно обновление, светодиод быстро мигает. Следуйте инструкциям в приложении для загрузки и установки.

Что делать при отключении электроэнергии?

При отключении питания устройство теряет записанное время. Оно рассчитывает примерное время на основе солнечной траектории предыдущего дня. Чтобы восстановить точное время, переподключите приложение STEINEL Connect.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NightmatIQ Plus STEINEL

Предупреждение за опасности!

Предупреждение за опасности от ел. ток!

Предупреждение за опасности от вода!

Функционален принцип

Подготовка за монтаж

Нормален режим: LED не свети.

Идентификация: LED мига бавно.

9. Гаранция от производителя

– Сензор: фото-транзистор

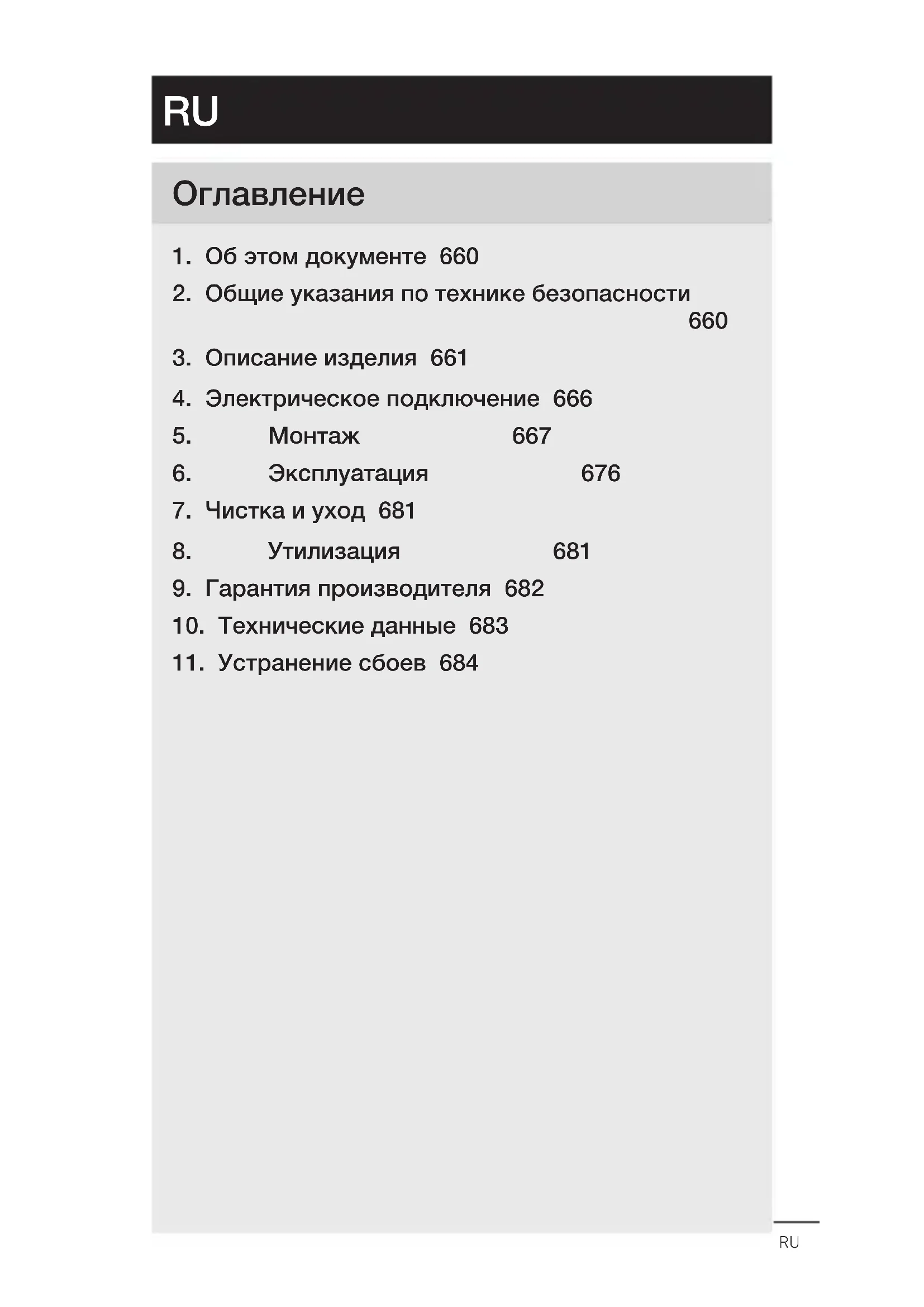

1. Об этом документе 660
2. Общие указания по технике безопасности 660
3. Описание изделия 661
4. Электрическое подключение 666
5. Монтаж 667
6. Эксплуатация 676
7. Чистка и уход 681
8. Утилизация 681
9. Гарантия производителя 682
10. Технические данные 683
11. Устранение сбоев 684

1. Об этом документе

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях из-за удара электрическим током!

Предупреждение об опасностях из-за воды!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания.

Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.

• Хранить в доступном месте.

• Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу.

• Соблюдать национальные указания по установке и условия подключения (например, DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  – Использовать только оригинальные запасные части.

• Ремонт разрешается выполнять только специализированным предприятиям.

3. Описание изделия

Применение по назначению NighmatIQ

• Сумеречный выключатель подходит для настенного монтажа во внутренних помещениях и на улице.
• Функция сумеречного включения регулируется посредством потенциометра.
• Может использоваться в качестве отдельного сенсора.

Применение по назначению NighmatIQ Plus

– Сумеречный выключатель подходит для настенного монтажа во внутренних помещениях и на улице.
– Функции могут настраиваться посредством приложения Steinel Connect.
- Может использоваться в качестве отдельного сенсора или в сети посредством Bluetooth.

Принцип работы

• Сумеречный выключатель использует сенсор света для определения яркости окружающей среды и сравнивает ее с установленным порогом яркости.
  – Если окружающая яркость ниже порога яркости, подключенный потребитель включается.
  – Если окружающая яркость выше порога яркости, подключенный потребитель выключается.

Объем поставки NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 винта
• 2 дюбеля
• 1 уплотнитель

- 1 сертификат безопасности

– 1 листовка по быстрому запуску

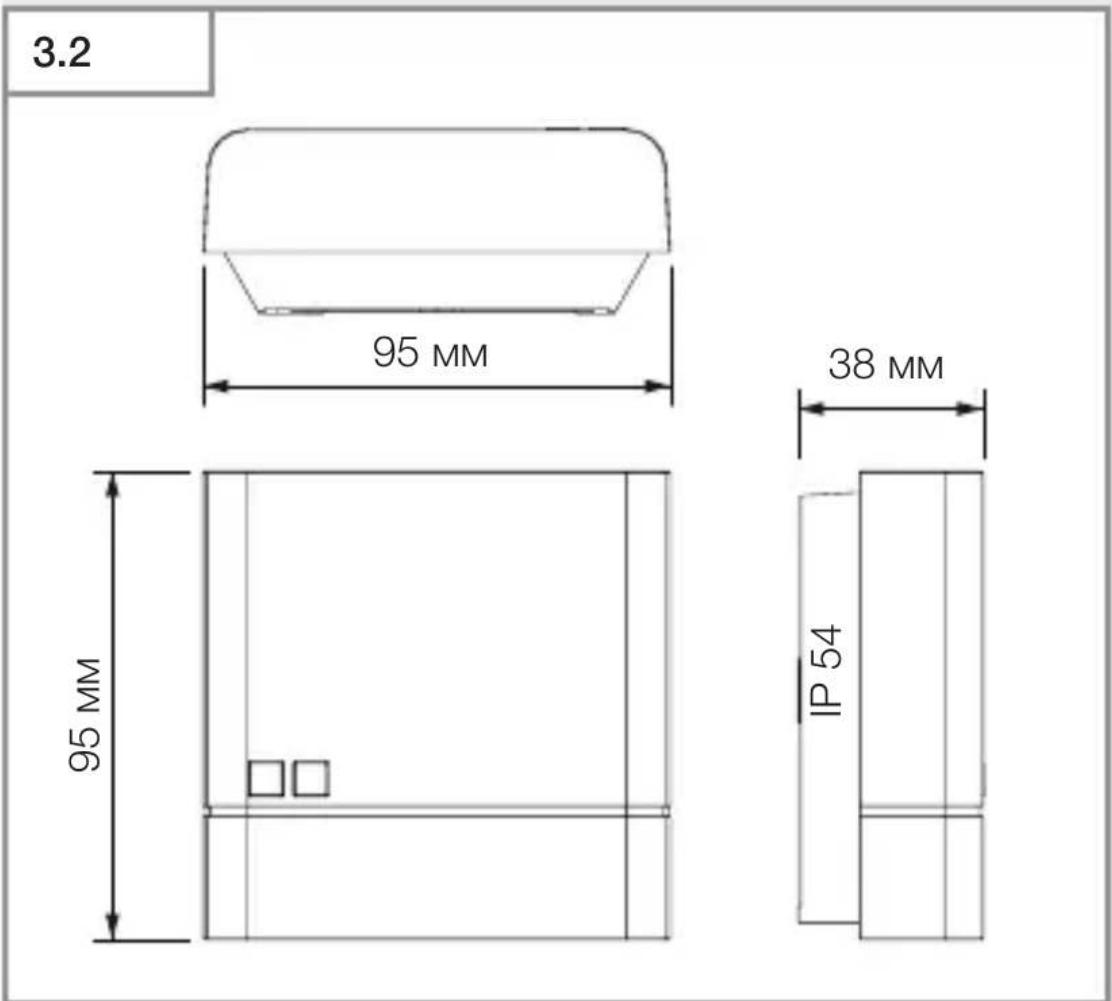

Размеры изделия NightmatIQ / NightmatIQ Plus

3.2 95 MM 38 MM 95 MM IP 54

Обзор изделия NightmatIQ

3.3

A B C D E F

A Плафон
В Потенциометр регулировки сумеречного включения
С Корпус сумеречного выключателя
D Датчик освещенности
E Клемма подключения
F Опциональный проем для открытой кабельной разводки

3.4

G

G Фрагмент: потенциометр регулировки сумеречного включения

Обзор изделия NightmatIQ Plus

3.5

A B C D E F

A Плафон
В Светодиод состояния
С Корпус сумеречного выключателя
D Датчик освещенности
E Клемма подключения
F Опциональный проем для открытой кабельной разводки

4. Электрическое подключение

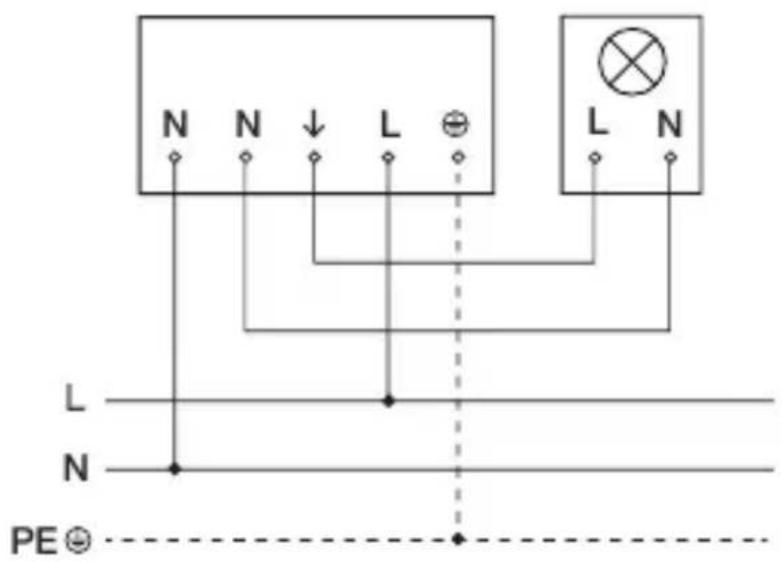

Схема соединений

4.1

I O

Сетевой провод состоит из 3 жил:

L = фаза (обычно черного, коричневого или серого цвета)

N = нулевой провод (чаще всего синий)

PE = провод заземления (зеленый / желтый)

Изделие также может быть подключено электрически после сетевого выключателя, если обеспечено постоянное включение сетевого выключателя.

Уплотнители предусмотрены для сетевого провода с наружным диаметром в 5–10 мм.

5. Монтаж

Опасность из-за удара электрическим током!

Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.
• Проверить отсутствие напряжения индикатором напряжения.
• Обеспечить, что напряжение не подается.

Опасность имущественного ущерба!

Неправильное подключение соединительных кабелей может приводить к короткому замыканию.

• Идентифицировать соединительные кабели.
• Корректно подсоединить соединительные кабели.

Подготовка монтажа

• Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать изделие.
• Выбрать подходящее место для монтажа.

– Без вибраций.
– Не во взрывоопасных зонах.
– Не на легко возгораемых поверхностях.
- На изделие не должен влиять свет подключенного потребителя.

Порядок монтажа

5.1

• Отключить электропитание.
• Проверить, отключена ли подача напряжения.
• Открутить и снять плафон.

5.2

- Наметить отверстия для сверления.

5.3

- Просверлить отверстия (∅ 6 мм) и вставить дюбели.

Вариант скрытой проводки

5.4

• Провести кабель через изделие.
• Прикрутить изделие с моментом затяжки в макс. 1 Нм.

Вариант открытой проводки

5.5

- Осторожно выломать отверткой опциональный проем для открытой кабельной разводки.

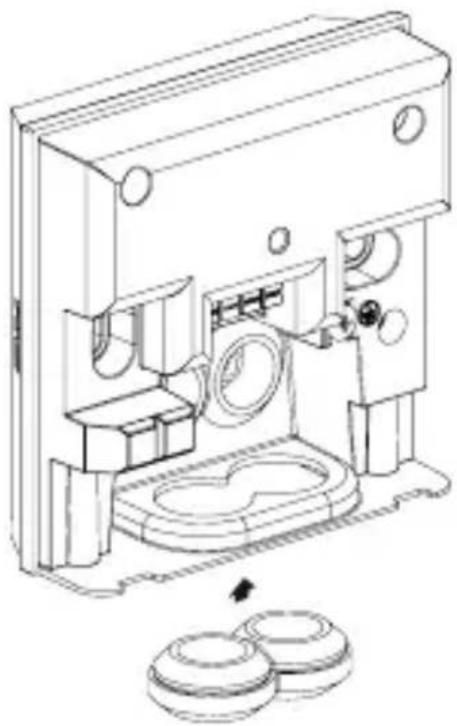

5.6

• Вставьте уплотнители.

5.7

макс. 1 Нм

• Провести кабель через изделие.
• Прикрутить изделие с моментом затяжки в макс. 1 Нм.

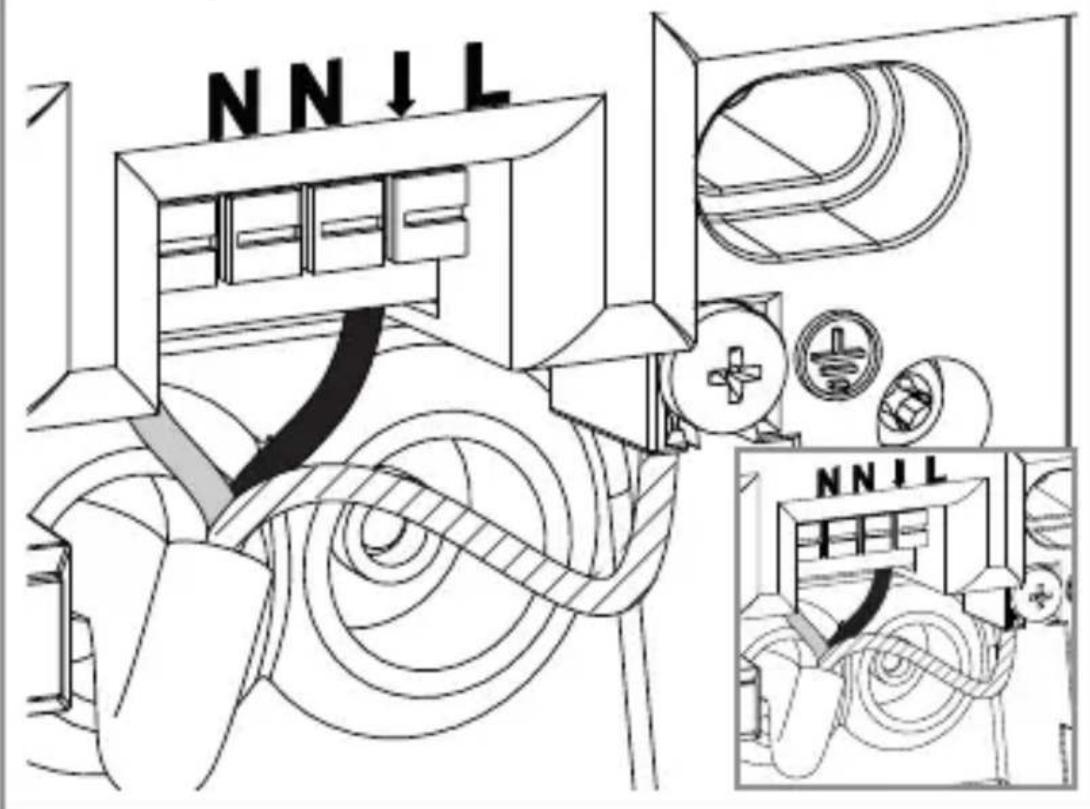

5.8

NN↓L NN↓L

- Подключить сетевой провод согласно схеме соединений.

→ «4. Электрическое подключение»

5.9

- Прикрутить плафон.

5.11

I O

• Включить электропитание.
- Настройка изделия.

→ «6. Эксплуатация»

6. Эксплуатация

NightmatIQ

В NightmatlQ регулировка сумеречного включения осуществляется вручную с помощью потенциометра регулировки сумеречного включения.

Опасность из-за удара электрическим током!

Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.
• Проверить отсутствие напряжения индикатором напряжения.
• Обеспечить, что напряжение не подается.

- Заводские настройки

– Установка сумеречного порога: 75 лк

Установка сумеречного включения (G)

Порог срабатывания (наступление сумерек) можно установить плавно от прим. 1 до 75 лк.

• ⚙ = режим сумеречного включения (ок. 75 лк)
• ℃ = режим сумеречного включения / ночной режим (ок. 1 лк)

Ручная установка сумеречного включения NightmatIQ

6.1

• Отключить электропитание.
• Проверить, отключена ли подача напряжения.
• Открутить плафон.

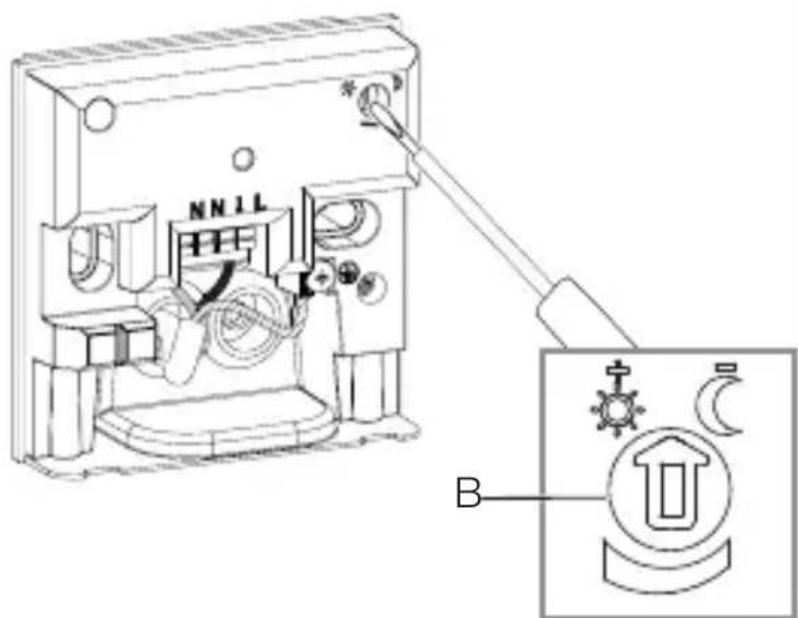

6.2

NN11 B

- С помощью отвертки плавно установить желаемый порог срабатывания установки сумеречного включения.

6.3

- Прикрутить плафон.

6.4

I O

• Включить электропитание.

NightmatIQ Plus

NightmatlQ Plus установка функций выполняется с помощью приложения Steinel Connect.

Приложение Steinel Connect

Для конфигурации изделия с помощью смартфона или планшета необходимо скачать приложение STEINEL Connect из AppStore. Необходим смартфон или планшет с Bluetooth.

Функции, которые могут настраиваться посредством приложения Steinel Connect:

– Установка сумеречного включения.

Указание:

Для исключения неправильных срабатываний необходимо соблюдать расстояние не менее 3 м до маршрутизатора WLAN и точек доступа.

Функция СИД

Инициализация: СИД горит постоянно.

Стандартный режим: СИД выключен.

Идентификация: СИД медленно мигает.

Обновление микропрограммного обеспечения: СИД быстро мигает.

Ошибка: СИД быстро мигает.

Заводские настройки

– Установка сумеречного порога: 1.000 лк

Установка сумеречного включения

Порог срабатывания (наступление сумерек) можно установить плавно от прим. 1 до 1.000 лк.

• ⚙ = режим сумеречного включения (ок. 1.000 лк)
• Ⓐ = режим сумеречного включения / ночной режим (ок. 1 лк)

Объединение в сеть Bluetooth (Bluetooth Mesh)

Сенсорный переключатель соответствует стандарту Bluetooth Mesh. Он может быть объединен в сеть со всеми продуктами, которые соответствуют стандарту Bluetooth Mesh.

Настройка переключателя сенсоров выполняется с помощью приложения Steinel Connect. Когда переключатель сенсоров подключается к приложению Steinel Connect впервые, соответствующие сетевые ключи сохраняются на смартфоне или планшете.

Ключи исключают несанкционированный доступ к сенсору.

Для доступа с другого смартфона или планшета необходимо совместно использовать сетевой ключ.

Время включения / выключения

Помимо установки значения сумеречного порога, приложение также можно использовать для установки времени включения / выключения, при котором подключенные потребители будут включаться или выключаться.

NightmatlQ plus получает текущее время по Bluetooth- соединению со смартфоном / планшетом и использует его для будущих переключений. Если питание NightmatlQ plus прерывается, он теряет сохраненное время. На основании хода солнца за предыдущие дни NightmatlQ plus определяет приблизительное время.

Чтобы восстановить точное время, необходимо заново подключиться к приложению.

7. Чистка и уход

Изделие не требует технического обслуживания.

Опасность из-за удара электрическим током!

Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

- Чистить изделие только в сухом состоянии.

Опасность имущественного ущерба!

Неправильные чистящие средства могут повредить изделие.

- Чистить изделие слегка увлажненной тряпкой без чистящих средств.

8. Утилизация

Электроприборы, батарейки, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы и батарейки в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы и батарейки должны собираться отдельно и направляться на экологичную вторичную переработку.

9. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

10. Технические данные

– Габариты (В × Ш × Г): 95 × 95 × 38 мм

– Сетевое подключение: 220–240 В, 50/60 Гц

– Потребляемая мощность: NightmatlQ < 0,7 Вт NightmatlQ plus < 0,5 Вт

– Установка сумеречного порога: NightmatlQ: 1 – 75 лк NightmatlQ plus: 1 – 1.000 лк

– Сенсорика: фототранзистор

– Температурный диапазон: -20 – +40 °C

– Частота Bluetooth (только NightmatIQ plus): 2,4–2,48 ГГц

– Мощность передатчика Bluetooth (nur NightmatlQ plus): 4 ddБм / 2,5 мВт

– Вид защиты: IP 54

Разрывная мощность

– Низковольтные галогенные лампы: 1.000 W

– Светодиод / нагрузка ЭКГ: 250 Вт (50 единиц с < 88 мкФ)

11. Устранение сбоев

Изделие без напряжения.

– Предохранитель не включен или неисправен.

• Включить предохранитель.
- Заменить неисправный предохранитель.

- Обрыв кабеля.

- Проверить провод индикатором напряжения.

– Короткое замыкание на сетевом проводе.

- Проверить соединения.

- Выключен возможно имеющийся сетевой выключатель

- Включить сетевой выключатель.

Изделие не включается.

• Неправильно выбрана установка сумеречного включения.
• Заново отрегулировать установку сумеречного включения.
  – Сетевой выключатель ВЫКЛ.
• Настроить сетевой выключатель.
  – Предохранитель не включен или неисправен.
  • Включить предохранитель.
• Заменить неисправный предохранитель.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de
