Produkta veids	Savienots krēslas slēdzis (NightmatIQ Plus)
Zīmols	Steinel
Modelis	NightmatIQ Plus
Barošana	220–240 V, 50/60 Hz
Elektroenerģijas patēriņš	< 0,5 W
Ieslēgšanas sliekšņa regulēšanas diapazons	No 1 līdz 1000 luksi
Noteikšanas tehnoloģija	Fototransistors
Temperatūras diapazons	No -20 °C līdz +40 °C
Aizsardzības indekss	IP54
Komutācijas jauda (kvēlspuldzes/halogēnās spuldzes)	1000 W
Komutācijas jauda (LED/EVG)	250 W (50 gab., c ≤ 88 μF)
Savienojamība	Bluetooth tīkls (2,4–2,48 GHz, 4 dBm)
Funkcijas, izmantojot lietotni	Sliekšņa regulēšana, laika programmēšana, tīklošana
Statusa LED	Inicializācija (deg), normāla (izslēgta), identifikācija (lēni mirgo), atjauninājums (ātri mirgo)
Uzstādīšana	Iekštelpu/āra siena, padziļināts vai izvirzīts
Pieslēgšana	3 vadu kabelis (L, N, PE), diametrs 5–10 mm
Piegādes saturs	Ierīce, 2 skrūves, 2 dībeļi, 1 aizbāznis, drošības lapa, ātrā palaišana
Ražotāja garantija	3 gadi
Apkope	Sausā tīrīšana, bez mazgāšanas līdzekļiem
Drošība	Uzstādīšana kvalificētam elektriķim, ievērojot standartus (NF C-15100 utt.)
Pārstrāde	Elektriskā ierīce, neizmest kopā ar sadzīves atkritumiem

Bieži uzdotie jautājumi - NightmatIQ Plus STEINEL

Kā noregulēt ieslēgšanas slieksni NightmatIQ Plus?

Ieslēgšanas slieksnis tiek regulēts, izmantojot lietotni STEINEL Connect. Jūs varat izvēlēties vērtību no 1 līdz 1000 luksi. Ierīcei jābūt ieslēgtai un Bluetooth diapazonā no jūsu viedtālruņa.

Kā savienot ierīci ar lietotni STEINEL Connect?

Lejupielādējiet lietotni STEINEL Connect no sava AppStore. Atveriet lietotni, izpildiet norādījumus, lai pievienotu jaunu ierīci, un savienojiet to, izmantojot Bluetooth. Pārliecinieties, ka statusa LED lēni mirgo (identifikācijas režīms).

Ko darīt, ja ierīce neieslēdzas?

Vispirms pārbaudiet, vai drošinātājs ir ieslēgts un vai iespējamais tīkla slēdzis ir pozīcijā IESLĒGTS. Pārbaudiet kabeli ar sprieguma testeri. Pielāgojiet arī ieslēgšanas slieksni, ja tas ir nepareizi iestatīts.

Kāds ir NightmatIQ Plus Bluetooth darbības rādiuss?

Tipiskais Bluetooth darbības rādiuss ir aptuveni 10 metri iekštelpās. Lai izvairītos no traucējumiem, turiet vismaz 3 metru attālumu starp ierīci un WiFi maršrutētāju vai piekļuves punktiem.

Vai ierīci var uzstādīt ārā?

Jā, NightmatIQ Plus ir aizsardzības indekss IP54, kas padara to piemērotu uzstādīšanai ārā, ja vien tas ir pareizi uzstādīts, prom no triecieniem un sprādzienbīstamām zonām.

Kā tīrīt ierīci?

Tīriet ierīci sausā veidā ar mīkstu drānu. Nekad neizmantojiet ūdeni vai mazgāšanas līdzekļus, jo mitrums var sabojāt elektriskās sastāvdaļas.

Kāda ir NightmatIQ Plus garantija?

Ražotāja garantija ir 3 gadi no iegādes datuma, iesniedzot oriģinālo pirkuma apliecinājumu un atbilstošu lietošanu. Tā sedz materiāla vai ražošanas defektus.

Vai es varu izmantot ierīci bez lietotnes?

Jā, NightmatIQ Plus var izmantot kā vienkāršu krēslas slēdzi ar noklusējuma ieslēgšanas slieksni 1000 luksi. Tomēr bez lietotnes jūs nevarat mainīt slieksni vai ieprogrammēt komutācijas laikus.

Kā atjaunināt programmaparatūru?

Programmaparatūras atjauninājumi tiek veikti, izmantojot lietotni STEINEL Connect. Kad ir pieejams atjauninājums, LED ātri mirgo. Izpildiet norādījumus lietotnē, lai to lejupielādētu un instalētu.

Ko darīt strāvas padeves pārtraukuma gadījumā?

Ierīce zaudē reģistrēto laiku strāvas padeves pārtraukuma laikā. Tā aprēķina aptuvenu laiku, pamatojoties uz iepriekšējās dienas saules trajektoriju. Lai atjaunotu precīzu laiku, atkārtoti savienojiet lietotni STEINEL Connect.

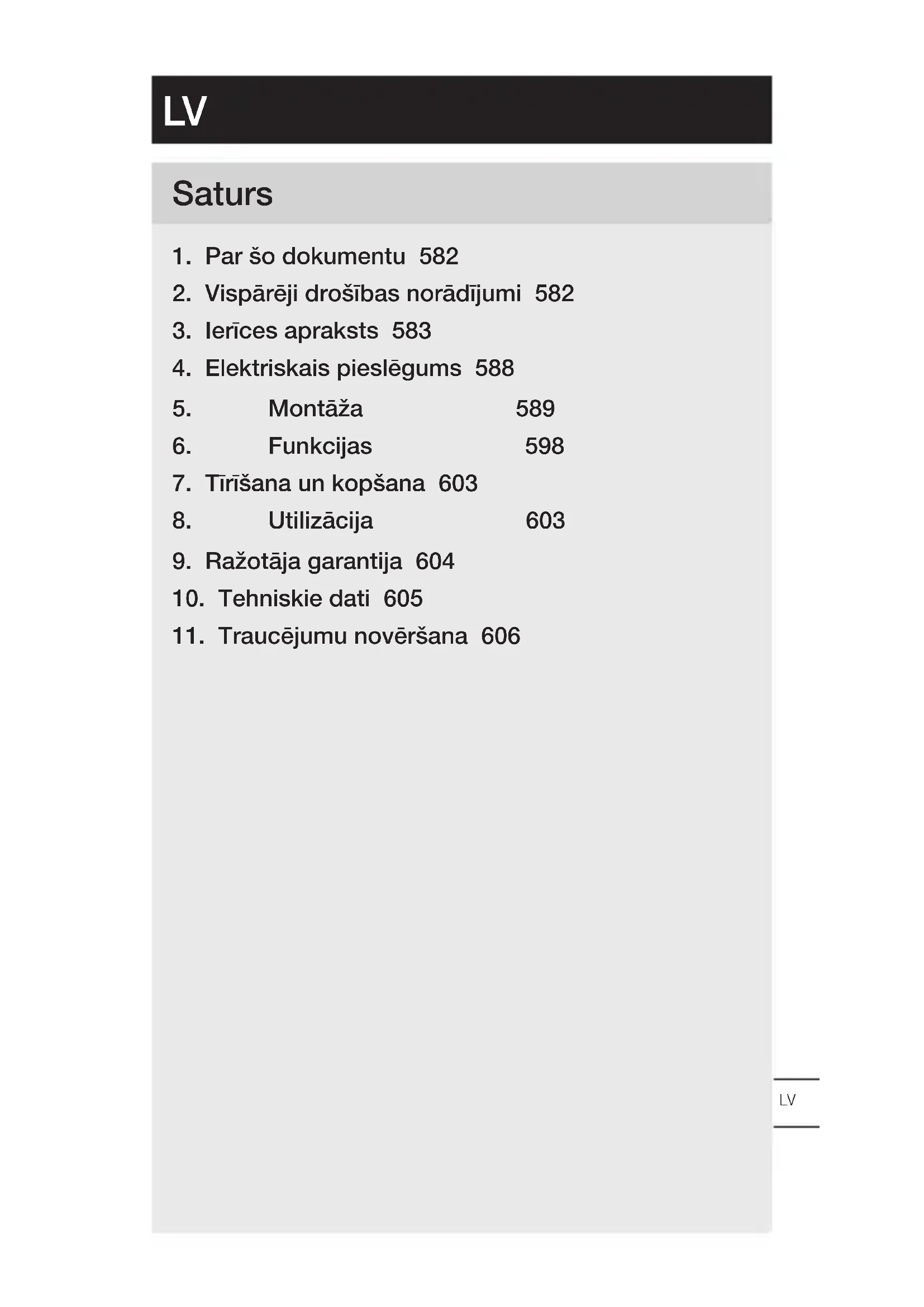

LIETOŠANAS INSTRUKCIJA NightmatIQ Plus STEINEL

1. Par šo dokumentu 582
2. Vispārēji drošības norādījumi 582
3. lerīces apraksts 583
4. Elektriskais pieslēgums 588
5. Montāža 589
6. Funkcijas 598
7. Tīrīšana un kopšana 603
8. Utilizācija 603
9. Ražotāja garantija 604
10. Tehniskie dati 605
11. Traucējumu novēršana 606

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Bridinājums par bīstamību!

Bridinajums par bistamibu elektribas dēl!

Bridinajums par bīstamību ūdens dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

- Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām dalām var izraisīt šoku, apdegumus vai nāvi.

– Darbu ar elektrotikla spriegumu jäveic profesionäli kvalificētam personālam.
– Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Izmantojiet tikai oriğinālās detaļas.
- Remontu drīkst veikt tikai specializētas darbnīcas.

3. lerīces apraksts

Pareiza lietošana NighmatIQ

– Krēslas slēdzis ir piemērots motāžai pie sienas iekštelpās un ārā.
- Krēslas iestatījuma funkcija iestatāma ar potenciometru.
– Izmantojams kā atsevišks sensors.

Pareiza lietošana NighmatlQ Plus

– Krēslas slēdzis ir piemērots motāžai pie sienas iekštelpās un ārā.
– Šādas funkcijas ir iestatāmas Steinel Connect lietotnē.
– Izmantojams kā atsevišks sensors vai saslēgts tīklā ar Bluetooth.

Darbības princips

– Aptumšošanas slēdzis ar gaismas sensora palīdzību aptver apkārtējās vides gaišumu un salīdzina to ar iestatīto gaišuma vērtību.
– Ja apkārtējās vides gaišums nesasniedz gaišuma sliekšņa vērtību, pieslēgtais patērētājs tiek ieslēgts.
– Ja apkārtējās vides gaišums pārsniedz Ja apkārtējās vides gaišums pārsniedz gaišuma sliekšņa vērtību, pieslēgtais patērētājs tiek izslēgts.

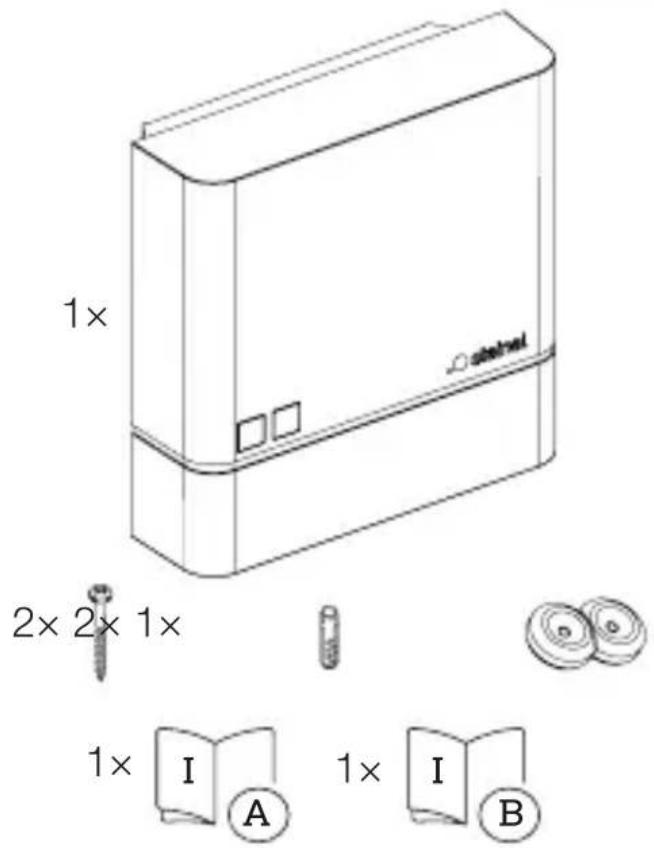

NightmatIQ / NightmatIQ Plus piegãdes apjoms

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 skrūves
• 2 dībeli
• 1 blīvaizbāznis
• 1 Drošības datu lapa
• 1 Atrais starts

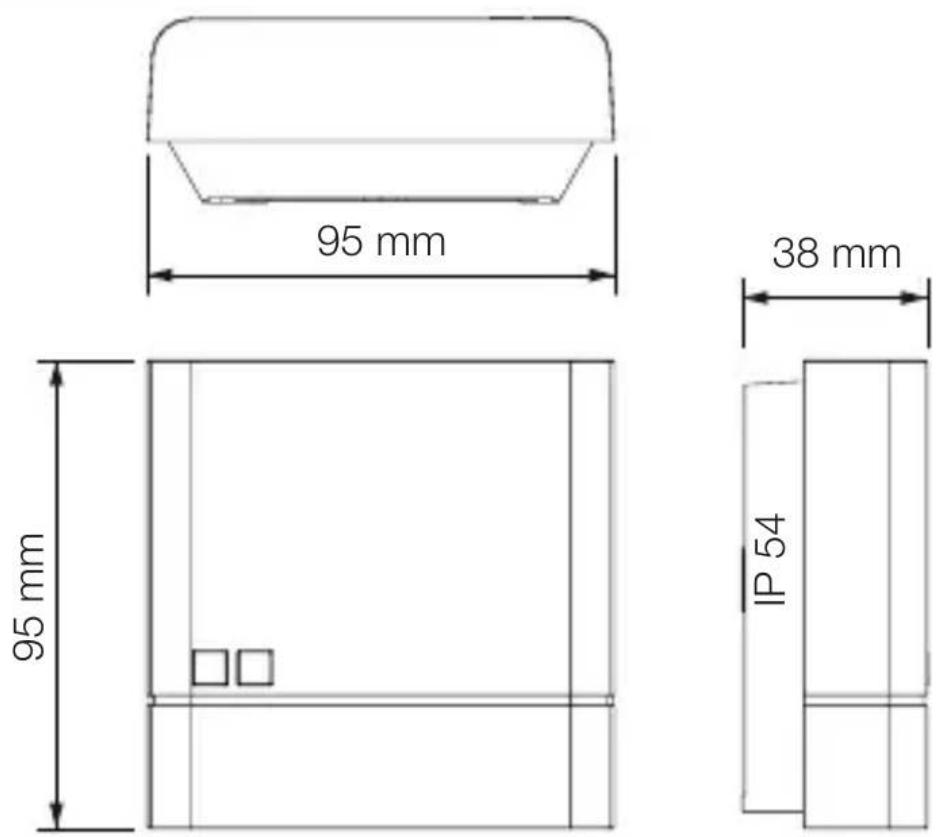

NightmatIQ / NightmatIQ Plus izmēri

3.2

LV

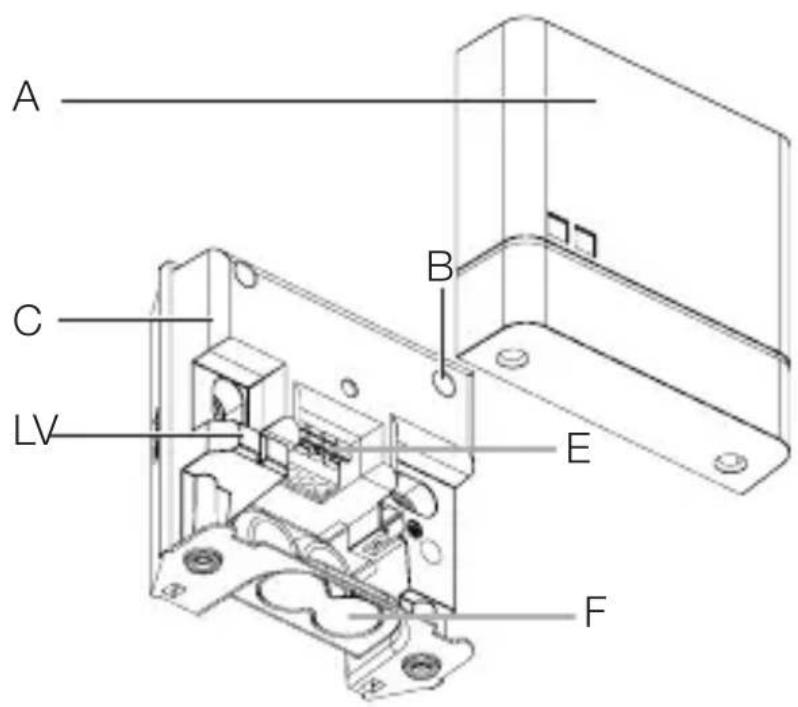

Ierīces komplektācija NightmatIQ

3.3

A B C LV E F

A Nosegs
B Krēslas sliekšna iestatijums Potenciometrs
C Krēslas slēdža korpuss
D Gaišuma sensors
E Pieslēguma aizspiednis
F Opcionāla atvere virsapmetuma kabelu savienojumam

3.4

G

G Detalizēti: Krēslas sliekšna iestatījums Potenciometrs

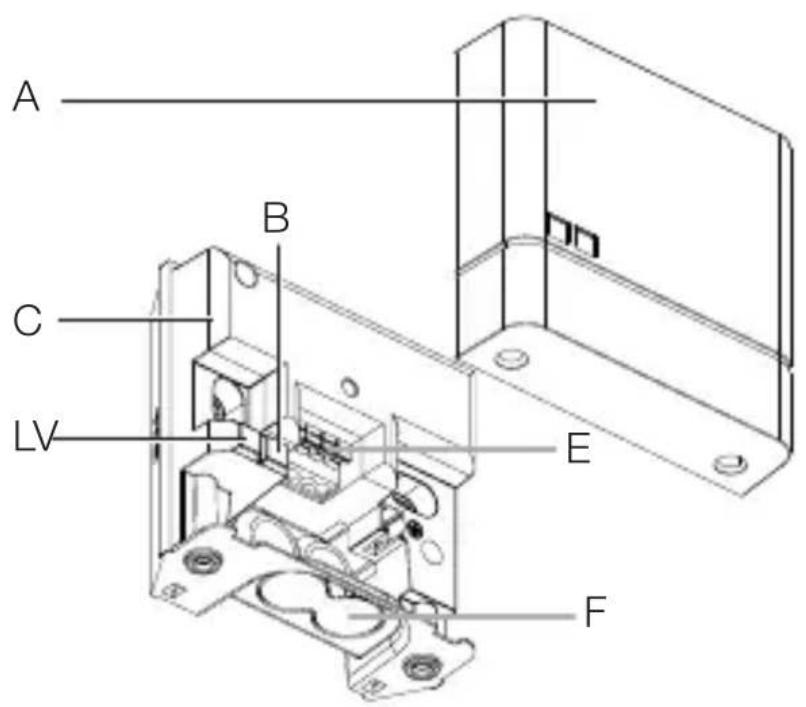

Ierīces komplektācija NightmatlQ Plus

3.5

A B C LV E F

A Nosegs
B Statusa LED
C Krēslas slēdža korpuss
D Gaišuma sensors
E Pieslēguma aizspiednis
F Opcionāla atvere virsapmetuma kabeļu savienojumam

LV

4. Elektriskais pieslēgums

Slēgumu plāns

4.1

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zalš / dzeltens)

lerīci var pieslēgt aiz tīkla slēdža arī elektriski, ja ir nodrošināts, ka tīkla slēdzis ir pastāvīgi ieslēgts.

Blīvbāžni ir paredzēti tīkla pievadam ar ārējo dieametru 5–10 mm.

5. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pärliecinieties, ka sprieguma padeve paliek pärtraukta.

Bojājumu risks!

Pieslēguma kabelu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas.
  Bojājumu gadījumā nelietojiet ierīci.
• Izvēlieties piemērotu montāžas vietu.
  –Izvairieties no vibrācijas.
  -Gaismekli nedrīkst montēt sprādzienbīstamās zonās.
  –Nemontējiet ierīci pie viegli uzliesmojošām virsmām.
  -lerīci nedrīkst ietekmēt pieslēgtā patērētāja gaisma.

Montāžas soli

5.1

• Atslēdziet elektrības apgādi.
• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Noskrūvējiet un noņemiet nosegu.

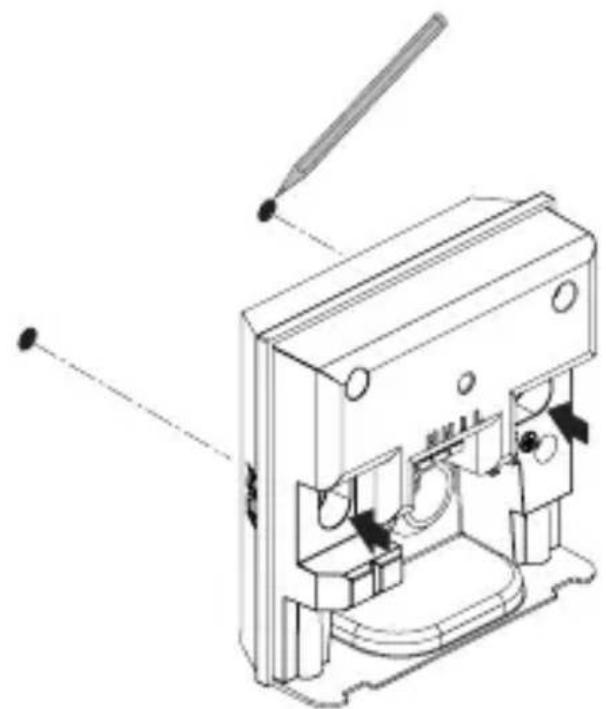

5.2

- Atzīmējiet urbuma vietas.

5.3

• Izvadiet kabeli cauri ierīcei.
• Uzskrūvējiet ierīci ar griezes momentu maks. 1 Nm.

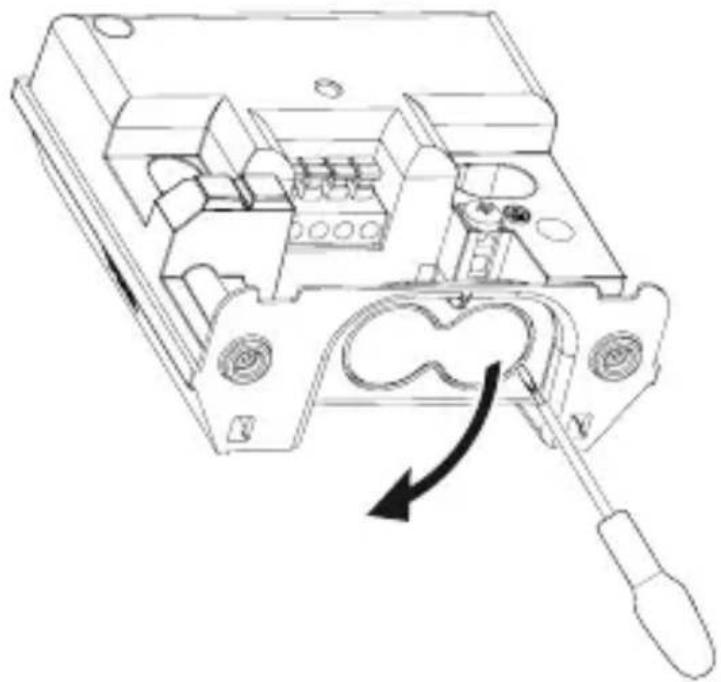

Virsapmetuma variants

5.5

- Ar skrūvgrezi uzmanīgi izlauziet opcionālo atveri virsapmetuma kabelu savienojumam.

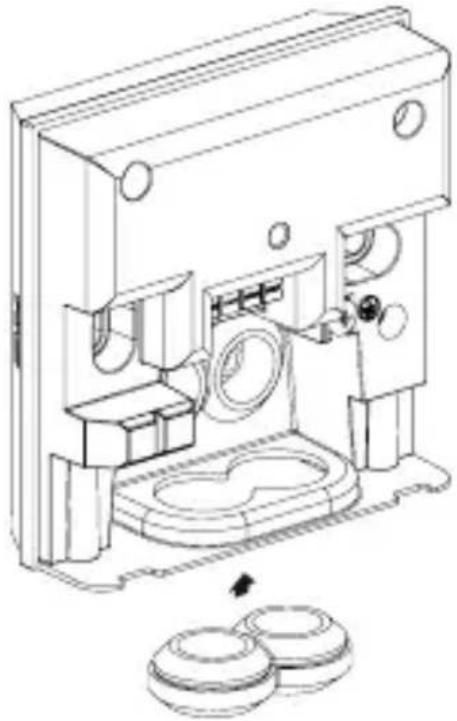

5.6

• levietojiet blīvaizbāzni.

LV

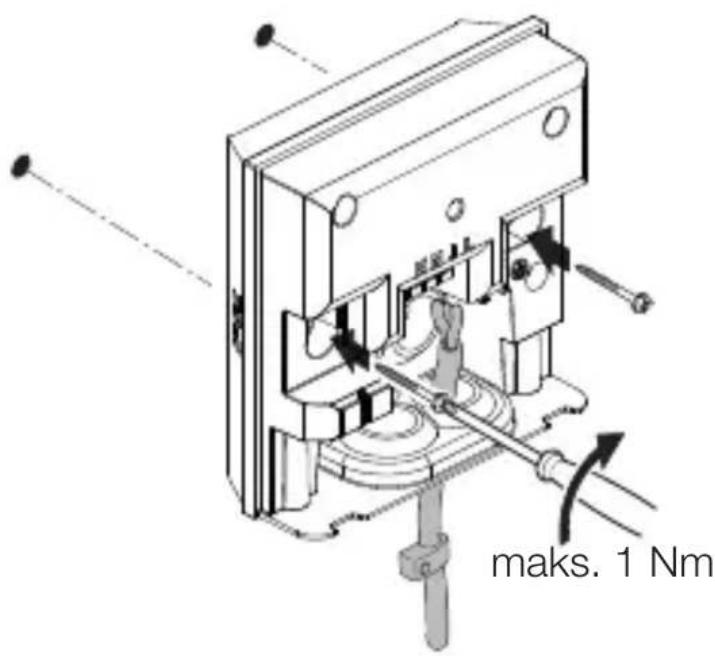

5.7

maks. 1 Nm

• Izvadiet kabeli cauri ierīcei.
• Uzskrūvējiet ierīci ar griezes momentu maks. 1 Nm.

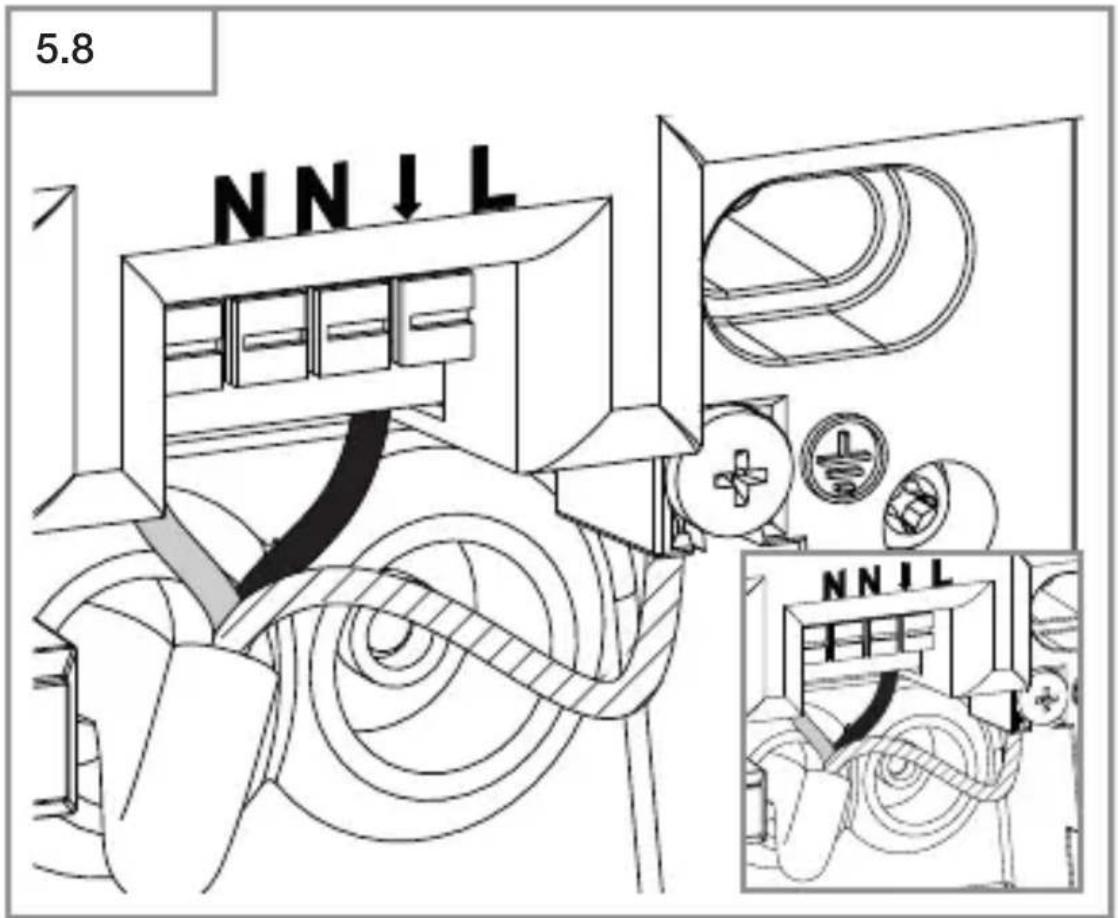

5.8 NNIL

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam.

→“4. Elektriskais pieslēgums”

LV

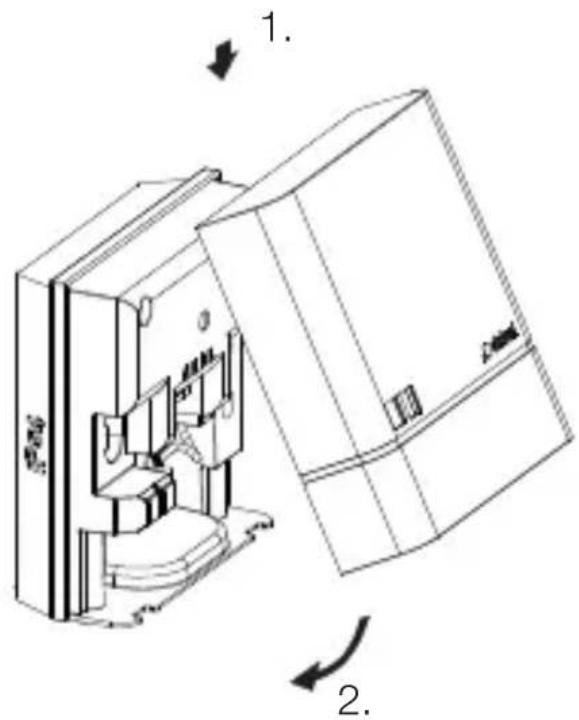

5.9

- Uzskrūvējiet nosegu.

5.11

I O

• leslēdziet elektrības apgādi.
• lestatiet funkcijas.

→“6. Funkcijas”

LV

6. Funkcijas

NightmatIQ

NightmatlQ aptumšošanas iestatijums tiek veikts manuāli potenciometra aptumšošanas iestatijumos.

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pārliecinieties, ka sprieguma padeve paliek pārtraukta.

Rūpnīcas iestatījumi

– Krēslas iestatījums: 75 luksi

Krēslas sliekšņa iestatīšana (G)

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 1 – 75 luksiem.

- 🟢 = Krēslošanas režīms (apm. 75 luksi) - Ⓗ = Krēslošanas režīms / Nakts režīms (apm. 1 lukss)

Manuāls NightmatlQ krēslas sliekšņa iestatījums

6.1

• Atslēdziet elektrības apgādi.
• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Noskrūvējiet nosegu.

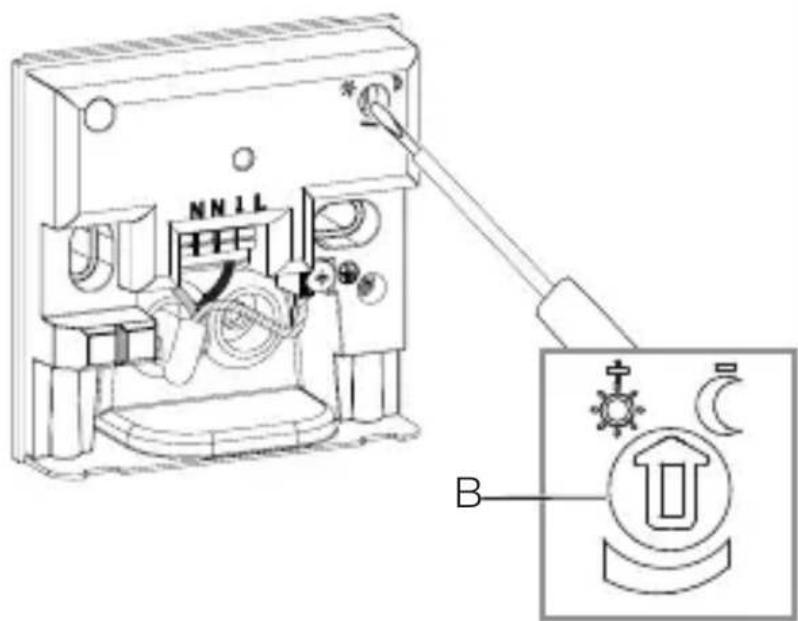

6.2

NN11L B

- Ar skrūvgriezi ieskatiet vēlamo aptumšošanas iestatījuma reakcijas slieksnis.

LV

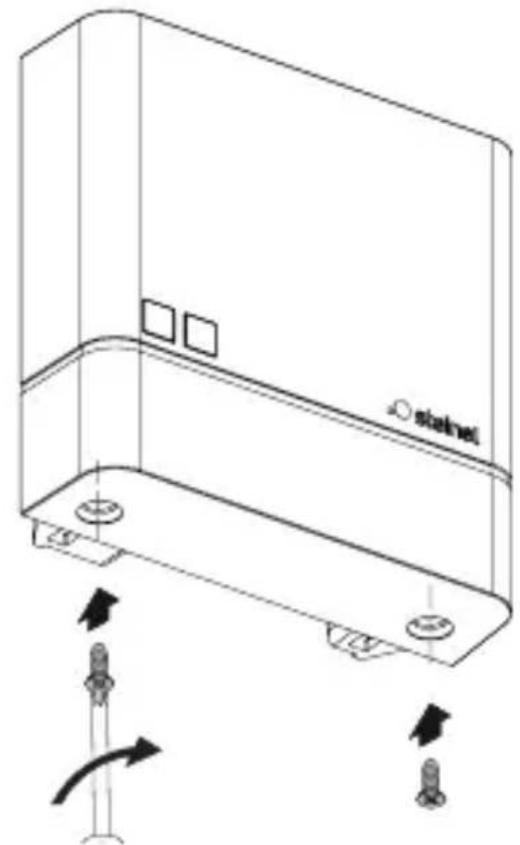

6.3

- Uzskrūvējiet nosegu.

6.4

I O

- leslēdziet elektrības apgādi.

NightmatIQ Plus

NightmatlQ Plus funkcijas ir iestatāmas Steinel Connect lietotnē.

Steinel Connect lietotne

Ierīces konfigurācijai ar viedtālruni vai planšetdatoru. Jūsu AppStore ir jālejuplādē STEINEL Connect lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.

Šādas funkcijas ir iestatāmas Smart Connect lietotnē: – Krēslas sliekšņa iestatījums.

Norāde!

Ir jāievēro min. atstatums 3 m no WLAN rūtera un pieejas punkta, lai izslēgtu nepareizu funkciju.

LED funkcija

Inicializācija: LED deg ilgstoši.

Normālais režīms: LED neiedegas.

Identifikācija: LED mirgo lēnām.

Programmas atjauninājums: LED mirgo ātri.

Klūda: ātri mirgo diode.

LV

Rūpnīcas iestatījumi

– Krēslas iestatījums: 1.000 luksi

Krēslas sliekšņa iestatījums

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 1 – 1.000 luksiem.

Krēslošanas režīms (apm. 1.000 luksi)

Krēslošanas režīms / Nakts režīms (apm. 1 lukss)

Bluetooth saslēgums tīklā (Bluetooth Mesh)

Sensorslēdzis atbilds Bluetooth Mesh stadartam. To var saslēgt tīkā ar visām precēm, kas atbilst Bluetooth Mesh standartam.

Sensorslēdža konfigurācija ar Steinel Connect lietotni Pir-mo reizi savienojot, sensorslēdzi un Steinel Connect lietotni uz viedtālruņa vai planšetes tiek saglabātas atbilstošā tīkla atslēgas. Ar atslēgu palīdzību var izslēgt neautorizētu piekļuvi sensoram.

Lai pieklūtu ar vēl vienu viedtālruni vai planšeti ir jādalās ar tīkla atslēgu.

Slēgšanas laiki

Bez aptumšošanas vērtības iestatījuma lietotnē var iestatīt arī slēgšanās laikus, kuros IESL. un IZSL pieslēgtie patērētāji.

NightmatlQ plus Bluetooth savienojumā ar viedtālruni / planšeti saņem pulksteņa laiku un izmanto to nākotes slēgumiem.

Ja NightmatlQ plus tiek pārtraukta elektrības padeve, tas pazaudē saglabēto pulksteņa laiku. Uz iepriekšējo dienu saules pamata NightmatlQ plus noskaidro aptuvenu pulksteņa laiku. Lai atjaunotu precīzu pulksteņa laiku, ir vajadzīgs atkārtots savienojums ar lietotni.

7. Tīrīšana un kopšana

Izstrādājumam apkope nav nepieciešama.

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

- Tīriet tikai sausu ierīci.

Bojājumu risks!

Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

8. Utilizācija

Elektroierīces, baterijas, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces un baterijas para- stajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces un baterijas jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību.

Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam.

Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēl, garantijas serviss ietver sevi bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā.

Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

10. Tehniskie dati

– Izmēri (A x P x Dz): 95 x 95 x 38 mm
- Barošanas spriegums: 220–240 V, 50/60 Hz
- Jauas iznēmums: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
– Aptumšošanas iestatijums: NightmatlQ: 1 – 75 luksi NightmatlQ plus: 1 – 1.000 luksi
– Sensorika: Fototranzistors
- Temperatūras amplitūda: -20 līdz +40 °C
- Bluetooth frekvence (tikai NightmatIQ plus):
- Bluetooth raidjauda (tikai NightmatlQ plus):
– Aizsardzības veids: IP 54

2,4-2,48 GHz

4 dBm / 2,5 mW

Slēguma jauda

– Kvēlspuldžu / halogēno spuldžu slodze: 1.000 W

- LED / EKG slodze: 250 W (50 vienības c < 88 μF)

11. Traucējumu novēršana

Ierīcei netiek pievadīta strāva.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

- Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri.

– Issavienojums tīkla pievadvadā.

• Pārbaudiet pieslēgumus.

– lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots.

- leslēdziet tīkla slēdzi.

Ierīce neieslēdzas.

– Krēslas sliekšna iestatījums izvēlēts nepareizi.

- Iestatiet no jauna krēslas sliekšņa iestatījumu.

- IZSL. tīkla slēdzis.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.
