产品类型	连接式黄昏开关 (NightmatIQ Plus)
品牌	Steinel
型号	NightmatIQ Plus
电源	220–240 V, 50/60 Hz
功耗	< 0.5 W
触发阈值调节范围	1 至 1000 勒克斯
检测技术	光电晶体管
温度范围	-20 °C 至 +40 °C
防护等级	IP54
开关功率（白炽灯/卤素灯）	1000 瓦
开关功率（LED/电子镇流器）	250 瓦（50 个，c ≤ 88 μF）
连接方式	蓝牙 mesh (2.4–2.48 GHz, 4 dBm)
应用功能	阈值调节、定时编程、联网
状态指示灯	初始化（常亮）、正常（熄灭）、识别（慢闪）、更新（快闪）
安装方式	室内/室外壁装，嵌入式或明装
接线	三芯电缆（L、N、PE），直径 5–10 mm
包装内容	设备、2颗螺丝、2个膨胀管、1个堵头、安全插头、快速入门指南
厂家保修	3年
保养	干擦，无需清洁剂
安全	由合格电工安装，遵守标准（NF C-15100 等）
回收	电气设备，不可与生活垃圾一起丢弃

常见问题 - NightmatIQ Plus STEINEL

如何调节 NightmatIQ Plus 的触发阈值？

触发阈值可通过 STEINEL Connect 应用程序调节。您可以选择 1 至 1000 勒克斯之间的值。设备必须处于通电状态，并且在智能手机的蓝牙范围内。

如何将设备连接到 STEINEL Connect 应用程序？

从您的应用商店下载 STEINEL Connect 应用程序。打开应用程序，按照说明添加新设备并通过蓝牙配对。确保状态指示灯慢闪（识别模式）。

如果设备不亮怎么办？

首先检查保险丝是否接通，电源开关是否处于开启位置。用电压测试仪检查电缆。如果触发阈值设置错误，请进行调整。

NightmatIQ Plus 的蓝牙范围是多少？

典型的蓝牙范围在室内约为 10 米。为避免干扰，请保持设备与 WiFi 路由器或接入点之间至少 3 米的距离。

可以将设备安装在室外吗？

可以，NightmatIQ Plus 具有 IP54 防护等级，适合室外安装，但必须正确安装，避免震动和爆炸区域。

如何清洁设备？

用柔软的干布 干擦 设备。切勿使用水或清洁剂，因为湿气可能会损坏电气组件。

NightmatIQ Plus 的保修期是多久？

厂家保修期限为自购买之日起 3 年，需出示原始购买凭证并符合使用要求。保修范围涵盖材料或制造缺陷。

我可以在没有应用程序的情况下使用设备吗？

可以，NightmatIQ Plus 可用作简单的黄昏开关，默认触发阈值为 1000 勒克斯。但是，如果没有应用程序，您无法修改阈值或编程开关时间。

如何更新固件？

固件更新通过 STEINEL Connect 应用程序进行。当有可用更新时，指示灯快闪。按照应用程序中的说明下载并安装。

停电时该怎么办？

设备在断电时会丢失记录的时间。它会根据前一天太阳轨迹计算近似时间。要恢复准确时间，请重新连接 STEINEL Connect 应用程序。

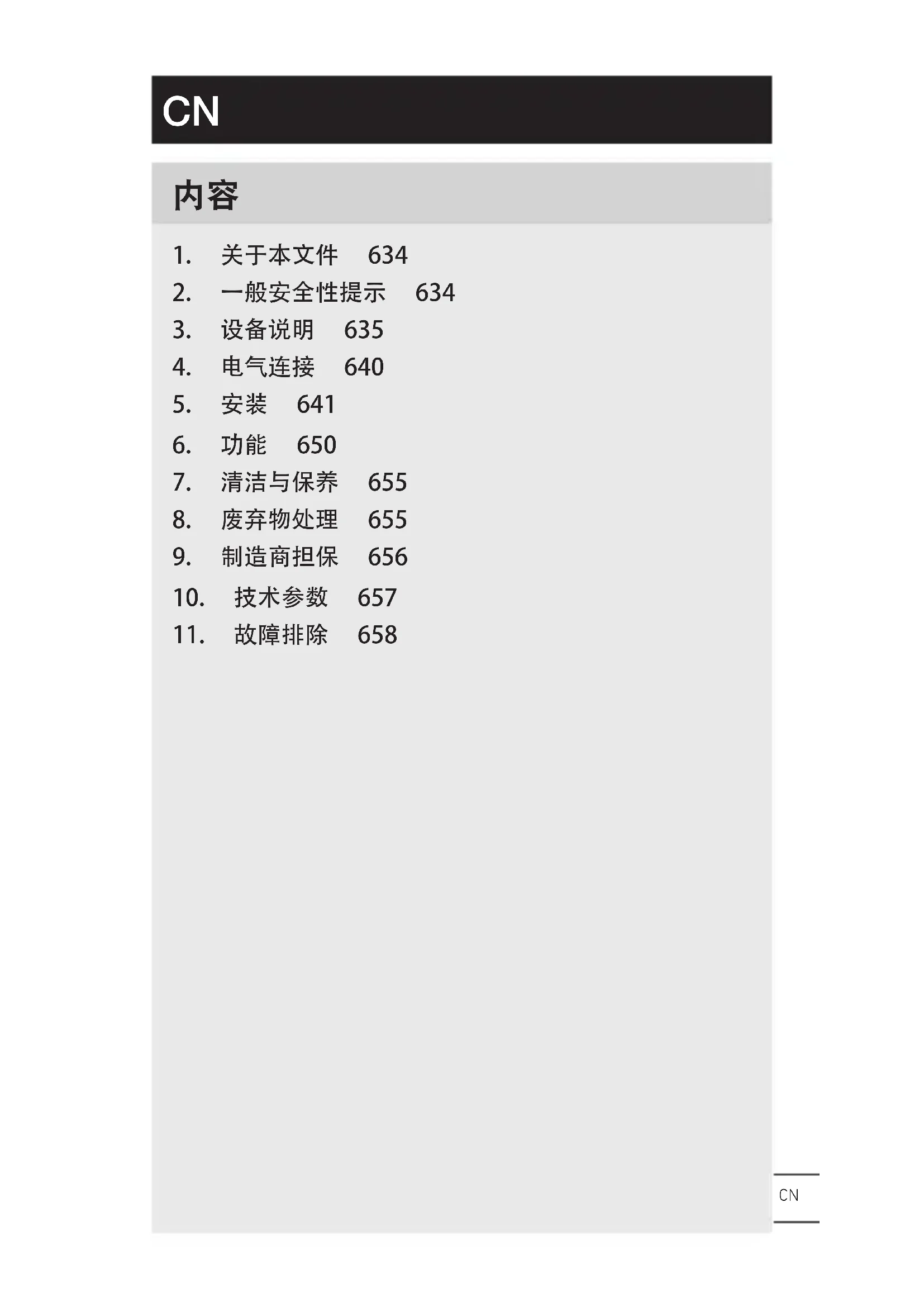

用户手册 NightmatIQ Plus STEINEL

1. 关于本文件 634
2. 一般安全性提示 634
3. 设备说明 635
4. 电气连接 640
5. 安装 641
6. 功能 650
7. 清洁与保养 655
8. 废弃物处理 655
9. 制造商担保 656
10. 技术参数 657
11. 故障排除 658

1. 关于本文件

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

危险警示！

警告电流危险！

警告水危险！

2. 一般安全性提示

不遵守使用说明书会发生危险！

本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。

• 请仔细阅读使用说明。
• 遵守安全提示。

• 存放在随时可用的位置。

• 处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。

• 只允许具备相关资质的专业人员对电源电压进行操作。
• 必须遵守当地的安装规定和连接条件 (比如，德

国：VDE 0100，奥地利：OEVE-OENORM E8001-1，瑞士：SEV 1000)。

• 只能使用原装备件。
• 只允许专业机构进行维修。

3. 设备说明

NighmatIQ 的合规用途

• 暮光开关，适用于室内外区域壁装。
• 可通过电位计调节暮光设置功能。
• 可用作单个传感器。

NighmatIQ Plus 的合规用途

• 暮光开关，适用于室内外区域壁装。
• 可通过 Steinel Connect 应用程序调节功能。
• 既可用作单独的传感器，也可通过蓝牙联网使用。

工作原理

• 暮光开关借助灯传感器采集环境亮度，并将采集到的数值与设定的亮度阈值进行比较。
• 若环境亮度低于亮度阈值，就会接通连接的用电器。
• 若环境亮度高于亮度阈值，就会关闭连接的用电器。

NightmatIQ / NightmatIQ Plus 包装清单

3.1

• 1 个 NightmatIQ / NightmatIQ Plus
• 2 个螺栓
• 2 个膨胀螺钉
• 1 个密封塞
• 1份安全数据单
• 1 份快速启动说明

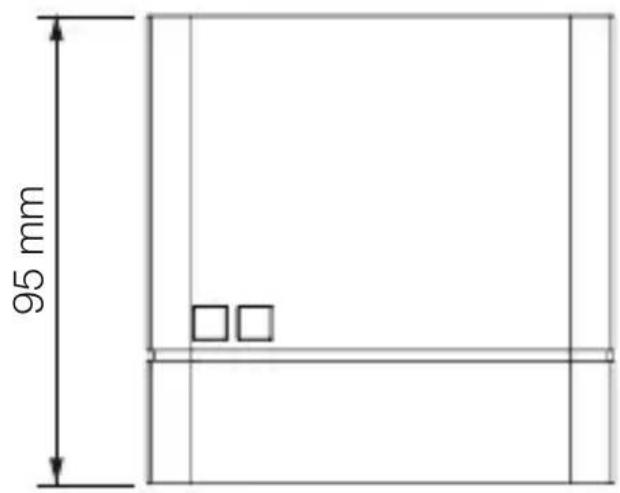

NightmatIQ / NightmatIQ Plus 的产品尺寸

3.2

95 mm

38 mm IP 54

95 mm

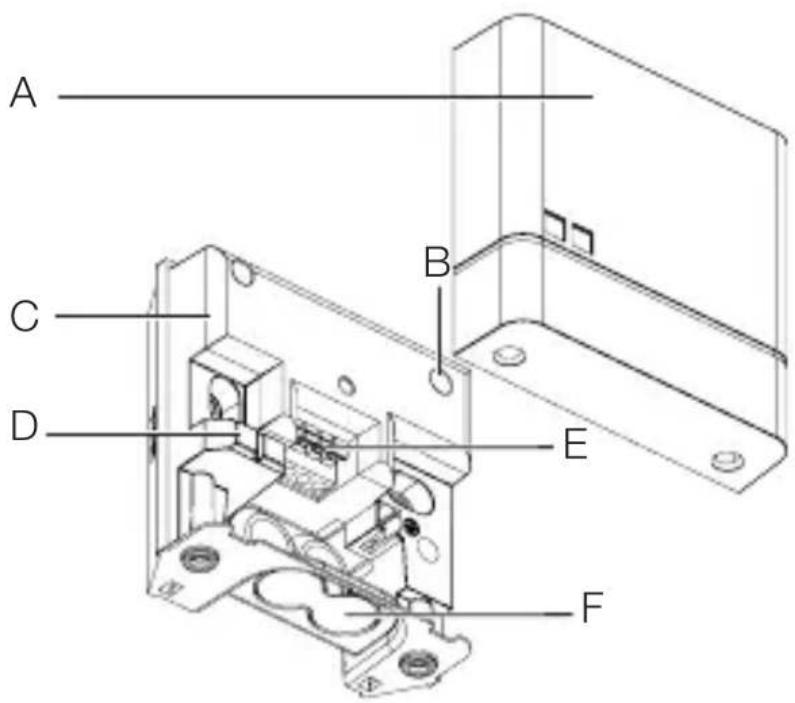

NightmatIQ 设备概览

3.3

A B C D E F

A 盖板
B 暮光设置电位计
C 暮光开关外壳
D 亮度传感器
E 连接端子
F 选装明线开孔

3.4

G

G 细节：暮光设置电位计

NightmatIQ Plus 设备概览

3.5

A B C D E F

A 盖板
B LED 状态指示灯
C 暮光开关外壳
D 亮度传感器
E 连接端子
F 选装明线开孔

4. 电气连接

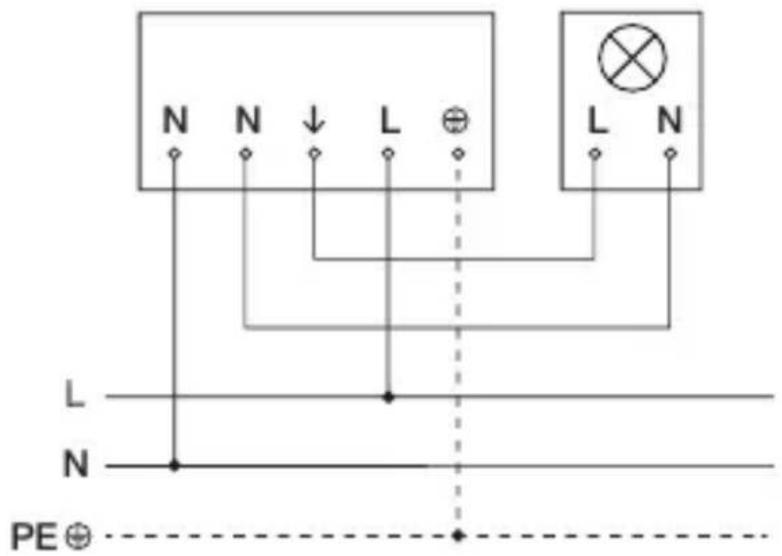

电路图

4.1

I O

L = 火线（大多数是黑色，棕色或者是灰色）

N = 零线（通常为蓝色）

PE = 地线（绿色 / 黄色）

该设备还可以通电连接到一个电源开关上，前提是该电源开关一直处于接通状态。

这些密封塞指定用于外径为 5 - 10 mm 的电源线。

5. 安装

触电危险！

接触导电部件可能造成电击、灼伤或死亡。

• 切断电流并断开电源。
• 用试电笔检查是否存在电压。
• 确保电源保持中断状态。

存在财产损失风险！

混淆连接导线可能导致短路。

• 辨别连接导线。
• 正确连接接口导线。

安装准备

• 检查所有构件是否受损。一旦出现损坏，就停止运行设备。
• 选择合适的安装地点。

-无振动，平稳。
-避免存放于爆炸危险的区域。
-避免放在易燃的表面上。
- 所连用电器的灯光不得影响到该设备。

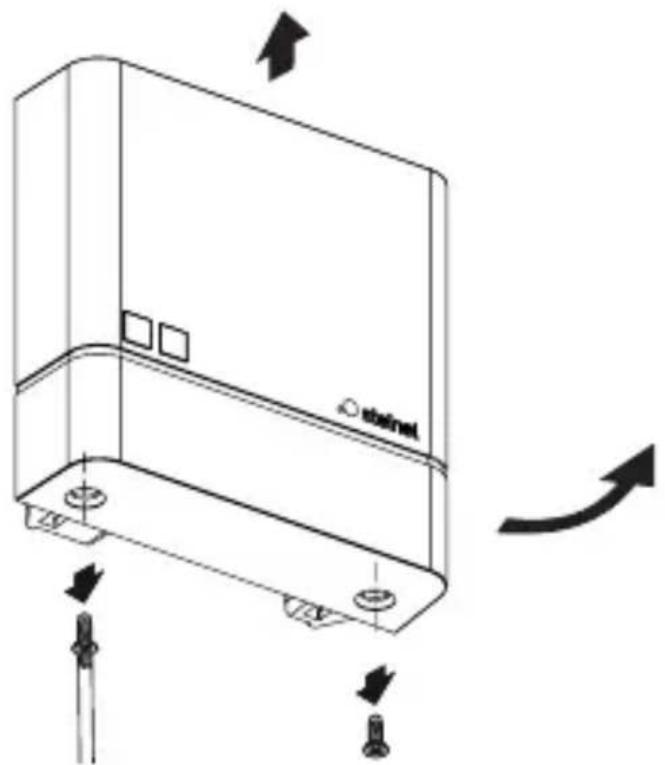

安装步骤

5.1

I O

• 切断供电。
• 检查电源是否已切断。
• 拧出盖板的螺栓，并揭下盖板。

5.2

- 钻孔 ( 6 ~mm) ，接着放入膨胀螺丝。

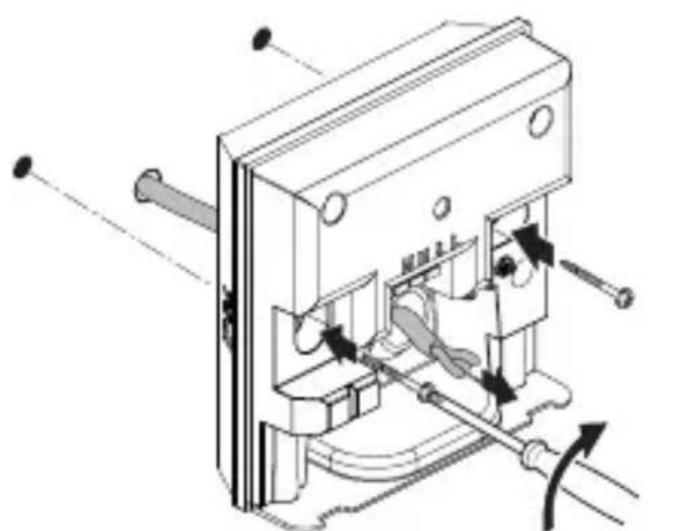

暗装型

5.4

• 将电缆穿过设备。
• 用不超过 1 Nm 的扭矩拧上设备的螺栓。

明装型

5.5

• 将电缆穿过设备。
• 用不超过 1 Nm 的扭矩拧上设备的螺栓。

5.8 NNIL

- 按照电路图连接电源引线。

→ “4. 电气连接”

5.9

• 接通电源。
• 设置功能。
  → “6. 功能”

6. 功能

NightmatIQ

若是 NightmatIQ，通过暮光设置的电位计手动设定暮光。

触电危险！

接触导电部件可能造成电击、灼伤或死亡。

• 切断电流并断开电源。
• 用试电笔检查是否存在电压。
• 确保电源保持中断状态。

- 出厂设置

- 亮度设置：75 Lux

暮光设置 (G)

响应亮度（暮光）可在大约 1 - 75 Lux 范围内无级调节。

-☀ = 暮光模式（约 75 Lux）
- ≡ 暮光模式 / 夜间模式（约 1 Lux）

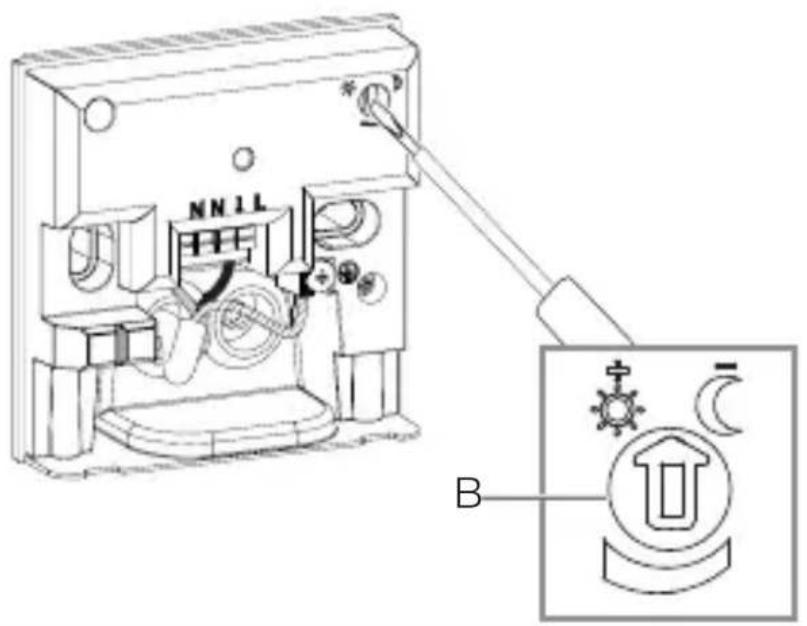

NightmatIQ 的手动暮光设置

6.1

• 切断供电。
• 检查电源是否已切断。
• 拧出盖板的螺栓。

6.2

NN11 B

- 用螺丝刀无级调整所需的暮光设置响应阈值。

CN

6.3

若是 NightmatIQ Plus，通过 Steinel Connect 应用程序调节功能。

Steinel Connect 应用程序

首先必须在您的应用商城下载 STEINEL Connect

应用程序，之后才能用智能手机和平板电脑对设备进行配置。需要支持蓝牙功能的智能手机或平板电脑。

可通过 Steinel Connect App 设置的功能:

- 亮度设置。

提示：

必须至少与无线局域网路由器和接入点保持 3 米的距离，以免功能失灵。

LED-功能

初始化：LED 灯持续亮起。

标准模式: LED 关。

识别：LED 灯慢闪。

固件升级：LED 灯快闪。

错误：LED 灯快闪。

出厂设置

- 亮度设置：1,000 Lux

亮度设置

响应亮度（暮光）可在大约 1 - 1,000 Lux 范围内无级调节。

暮光模式（约 1,000 Lux）

暮光模式 / 夜间模式（约 1 Lux）

蓝牙联网（蓝牙 mesh 网络）

该传感器开关符合蓝牙 mesh 网络标准。它可以联网所有符合蓝牙 mesh 网络标准的产品。

通过 Steinel Connect 应用程序配置传感器开关。首次连接传感器开关和 Steinel Connect 应用程序时，将在智能手机或平板电脑上存储相应的网络密钥。通过该密钥可避免未经授权人员访问该传感器。

必须共享该网络密钥才能通过其他智能手机或平板电脑访问。

开关时间

除了调节暮光值之外，还可以通过应用程序设定开关时间，即打开或关闭连接的用电器。

通过蓝牙与智能手机 / 平板电脑相连后，NightmatIQ plus 就能实时更新时间，从而为将来的开关操作做好准备。

一旦NightmatIQ plus 断开了电源，就会失去存储的时间。NightmatIQ plus 会根据前一日的太阳运行轨迹推断出一个大致的时间。若想恢复精准的时间，需要重新连上应用程序。

7. 清洁与保养

设备免维护。

触电危险！

如果水与带电零部件发生接触可导致电击、烧伤或死亡。

- 仅在干燥状态下清洁设备。

存在财产损失风险！

错误的清洁剂可能造成设备损坏。

- 用略微湿润的抹布清洁设备，不要使用清洁剂。

8. 废弃物处理

必须以环保方式回收再利用电子设备、电池、配件和包装。

切勿将电子设备和电池与生活垃圾一起丢弃！

仅针对欧盟国家：

根据适用的《欧盟报废电子电气设备指令》以及当地法律的实施细则，必须将报废的电子设备和电池分类收集，并以环保的方式回收。

9. 制造商担保

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。

维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

3年厂商质保

10. 技术参数

- 尺寸 (高 × 宽 × 深): 95 × 95 × 38 mm

- 电源连接：220 - 240 V, 50/60 Hz

- 功耗: NightmatIQ < 0.7 W

NightmatIQ plus < 0.5 W

- 暮光设置: NightmatlQ: 1 - 75 Lux

- NightmatIQ plus: 1 - 1,000 Lux

- 传感器技术：光电晶体管

- 温度范围： -20 至 +40 °C

- 蓝牙频率 (仅限 NightmatIQ plus): 2.4 - 2.48 GHz

- 蓝牙发射功率 (仅限 NightmatlQ plus) 4 dBm / 2.5 mW

- 保护等级： IP 54

开断容量

- LED / ECG 负载: 250 W (50 个单位 c < 88 μF)

11. 故障排除

设备上无电压。

- 保险装置未接通或已损坏。

• 打开保险装置。
• 更换损坏的保险装置。
• 线路中断。
• 使用试电笔检查电线。

- 电源线路短路。

- 检查接头。

- 电源开关可能已关闭

- 打开电源开关。

设备无法开启。

• 暮光设置选择错误。
• 重新设定暮光设置。
• 电源开关关闭。
• 设定电源开关。
• 保险装置未接通或已损坏。
• 打开保险装置。
• 更换损坏的保险装置。
